单片机的内部结构及工作原理解析单片机（Microcontroller）是指集成了中央处理器（CPU）、存储器（ROM、RAM）、输入/输出（I/O）接口和定时器/计数器等功能模块的一种超大规模集成电路。

在现代电子设备中，单片机已经广泛应用于各个领域，如家电、智能设备、汽车电子等。

而了解单片机的内部结构及工作原理，对于进行嵌入式系统开发和电子产品设计具有重要的意义。

一、内部结构单片机主要分为中央处理器（CPU）、存储器、输入/输出接口（I/O）和定时器/计数器等几个主要部分。

1. 中央处理器（CPU）：单片机的核心部分是CPU，它负责执行各种指令并控制整个单片机的操作。

CPU主要包括运算器、控制器和时序发生器。

运算器是负责执行各种运算操作的部分，包括算术运算、逻辑运算等。

控制器负责解析和执行指令，控制整个系统的工作。

时序发生器则负责产生各种时钟信号来同步整个系统的工作。

2. 存储器：单片机中的存储器分为可编程只读存储器（Programmable Read-Only Memory，PROM）、只读存储器（Read-Only Memory，ROM）和随机存储器（Random Access Memory，RAM）等几种类型。

PROM用于存储程序代码和常量数据，ROM用于存储不可更改的程序代码和数据，而RAM用于存储临时变量、中间结果等。

存储器的容量和类型取决于单片机的规格和需求。

3. 输入/输出接口（I/O）：单片机通过输入/输出接口与外部设备进行数据交换。

输入接口用于接收外部信号或数据，如按键、传感器等。

输出接口用于向外部设备发送信号或数据，如LED灯、液晶显示器等。

单片机通常提供多个通用输入/输出引脚（General Purpose Input/Output，GPIO）来扩展外部设备的连接。

4. 定时器/计数器：定时器和计数器是单片机中重要的功能模块，用于产生精确的时间延迟和计数功能。

定时器用于产生周期性的定时信号，计数器则用于对外部事件的计数。

单片机的基本结构单片机（Microcontroller）是一种集成了中央处理器（CPU）、存储器（RAM、ROM）、输入/输出接口（I/O）以及各种外设功能于一体的微型计算机系统。

它广泛应用于各个领域，如家电、汽车、工业控制等。

本文将介绍单片机的基本结构。

一、CPU（Central Processing Unit）单片机的核心部分是CPU，它负责计算和控制指令的执行。

CPU包含运算器、控制器和时钟等部分。

1. 运算器：负责对数据进行运算和逻辑处理。

它包含算术逻辑单元（ALU），用于执行加减乘除等算术运算，以及逻辑运算器，用于执行与、或、非等逻辑运算。

2. 控制器：负责对指令的解析和执行。

它包含指令寄存器（IR）、程序计数器（PC）和控制逻辑等部分。

指令寄存器用于存储当前执行的指令，程序计数器用于存储下一条指令的地址，控制逻辑则根据指令类型和结果判断下一步操作。

3. 时钟：提供CPU运行所需的时序信号。

时钟信号用于同步各个部件的工作，确保指令的顺序执行和数据的准确处理。

二、存储器（Memory）存储器是单片机存储数据和程序的地方，包括随机存储器（RAM）和只读存储器（ROM）。

1. RAM：用于临时存储程序和数据。

它可以读取和写入数据，但是在断电或复位后，数据会丢失。

RAM的容量通常较小，常用于存储临时变量和中间结果。

2. ROM：用于存储固定的程序和数据。

ROM的内容在出厂时被烧录，用户无法修改。

它具有非易失性，即使断电或复位，数据也不会丢失。

ROM的容量较大，用于存储系统的固件和常用的数据表。

三、输入/输出接口（I/O）单片机需要与外界进行数据的交互，输入/输出接口就是实现这一功能的部分。

1. 输入接口：用于将外部信号输入到单片机中。

常见的输入设备包括按键、开关、传感器等。

输入接口负责将这些信号转换成数字信号，供CPU处理。

2. 输出接口：用于将单片机处理后的信号输出到外部设备。

常见的输出设备包括LED灯、液晶显示屏、电机等。

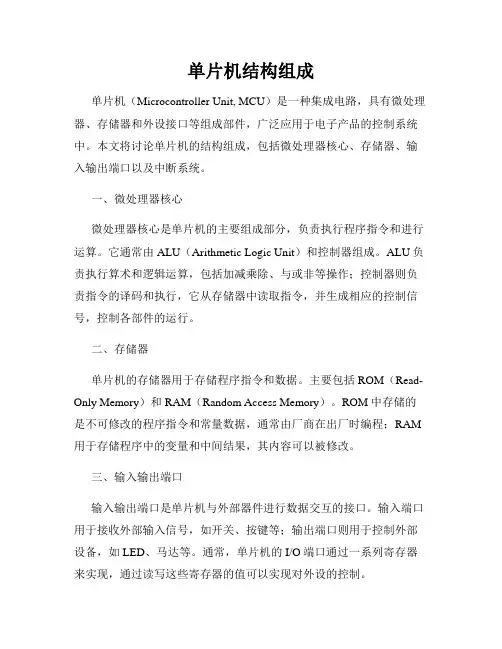

单片机结构组成单片机（Microcontroller Unit, MCU）是一种集成电路，具有微处理器、存储器和外设接口等组成部件，广泛应用于电子产品的控制系统中。

本文将讨论单片机的结构组成，包括微处理器核心、存储器、输入输出端口以及中断系统。

一、微处理器核心微处理器核心是单片机的主要组成部分，负责执行程序指令和进行运算。

它通常由ALU（Arithmetic Logic Unit）和控制器组成。

ALU负责执行算术和逻辑运算，包括加减乘除、与或非等操作；控制器则负责指令的译码和执行，它从存储器中读取指令，并生成相应的控制信号，控制各部件的运行。

二、存储器单片机的存储器用于存储程序指令和数据。

主要包括ROM（Read-Only Memory）和RAM（Random Access Memory）。

ROM中存储的是不可修改的程序指令和常量数据，通常由厂商在出厂时编程；RAM 用于存储程序中的变量和中间结果，其内容可以被修改。

三、输入输出端口输入输出端口是单片机与外部器件进行数据交互的接口。

输入端口用于接收外部输入信号，如开关、按键等；输出端口则用于控制外部设备，如LED、马达等。

通常，单片机的I/O端口通过一系列寄存器来实现，通过读写这些寄存器的值可以实现对外设的控制。

四、中断系统中断系统是单片机用于响应外部事件的重要机制。

当外部设备发生需要处理的事件时，会通过中断引脚向单片机发送中断请求。

单片机在执行当前任务的同时，可以检测中断请求，并及时做出响应。

中断能够实现对实时性要求较高的应用，如实时控制、数据采集等。

五、总线结构单片机的各个组成部分通过总线进行数据的传输和控制信号的交换。

常见的总线包括地址总线、数据总线和控制总线。

地址总线用于传输存储器地址，数据总线用于传输数据和指令，控制总线用于传输控制信号。

通过总线，各个部件可以实现数据的读写和指令的执行。

六、时钟系统时钟系统是单片机运行的基准，控制各个部件按照统一的时序进行操作。

单片机结构及工作原理单片机是一种集成电路，它包含了CPU、存储器、输入输出接口等核心组件。

它的工作原理是通过执行一系列指令来完成特定的任务。

本文将从单片机的结构和工作原理两个方面进行阐述。

一、单片机的结构单片机的结构可以分为CPU、存储器和输入输出接口三部分。

1. CPU（中央处理器）CPU是单片机的核心部件，负责执行指令、进行数据处理和控制整个系统的工作。

它包括运算器、控制器和寄存器等组件。

运算器负责执行算术和逻辑运算，控制器负责解码指令并控制程序的执行顺序，寄存器则用于暂存数据和指令。

2. 存储器存储器用于存储程序和数据。

单片机的存储器分为两种类型：ROM 和RAM。

ROM（只读存储器）存储了程序的指令，通常是不可修改的；RAM（随机存储器）用于存储变量和临时数据，可以读写。

3. 输入输出接口输入输出接口用于与外部设备进行通信。

它可以接收来自外部设备的输入信号，并将处理结果输出给外部设备。

输入输出接口可以是数字输入输出口、模拟输入输出口、定时器计数器等。

二、单片机的工作原理单片机的工作原理是通过执行一系列指令来完成特定的任务。

单片机的指令由汇编语言编写，经过编译后生成机器码，再由单片机执行。

1. 程序的加载当单片机上电后，首先需要将程序加载到存储器中。

通常，程序存储在ROM中，单片机将ROM中的指令复制到RAM中，然后开始执行。

2. 指令的解码和执行单片机将RAM中的指令读取到控制器中，然后进行解码。

解码后，控制器将指令发送给运算器执行。

不同的指令会执行不同的操作，如算术运算、逻辑运算、数据传输等。

3. 数据的读写单片机可以从外部设备读取数据，并将处理结果写回外部设备。

它通过输入输出接口与外部设备进行数据的交换。

4. 程序的控制单片机可以根据程序的要求进行条件判断和跳转。

根据运算结果或外部输入信号，单片机可以改变程序的执行顺序，实现不同的功能。

总结：单片机是一种集成电路，具有高度集成、体积小、功耗低等特点。

单片机（Microcontroller）是一种包含处理器核心、内存、输入/输出设备以及定时器等基本功能的集成电路。

它通常被用于嵌入式系统中，以执行特定的任务。

以下是单片机的基本构成要素：
1. 中央处理器（CPU）：单片机的核心，负责执行指令和控制计算机的操作。

它可以是不同架构的，如ARM、AVR、PIC等。

2. 存储器：
- 程序存储器（Flash Memory）：用于存储单片机的程序代码。

- 数据存储器（RAM）：用于存储程序执行时的临时数据。

3. 输入/输出设备（I/O Devices）：
- 数字输入/输出口：用于连接数字设备，如开关、LED等。

- 模拟输入/输出口：用于连接模拟传感器或设备。

4. 定时器和计数器（Timers and Counters）：用于产生精确的时间延迟和计数操作。

5. 串行通信接口（Serial Communication Interface）：用于与其他设备进行串行通信，如UART （通用异步收发器）、SPI（串行外设接口）、I2C（Inter-Integrated Circuit）等。

6. 中断系统（Interrupt System）：用于处理紧急事件和实时响应。

7. 时钟电路（Clock Circuit）：产生单片机的时钟信号，驱动其内部操作。

8. 电源管理电路：用于提供适当的电源电压和电流。

这些基本组件共同构成了单片机系统，使其能够执行特定的任务或控制应用。

不同型号和品牌的单片机具有不同的规格和功能，适用于各种应用领域。

单片机的结构及原理单片机（Microcontroller Unit，简称MCU）是一种小型、低成本且功能强大的微处理器。

它集成了中央处理器（CPU）、存储器（RAM、ROM）、输入/输出端口（I/O）、时钟电路以及各种外设接口等组成部分，可广泛应用于各个领域，如家用电器、工业自动化、汽车电子等。

一、单片机的结构单片机的基本结构包括如下组成部分：1. 中央处理器（CPU）：负责处理各种指令和数据，是单片机的核心部件。

它通常由控制单元和算术逻辑单元组成，控制单元用于控制指令的执行，算术逻辑单元用于执行各种算术和逻辑运算。

2. 存储器（Memory）：包括随机存储器（RAM）和只读存储器（ROM）。

RAM用于存储临时数据和程序运行时的变量，ROM用于存储固定的程序指令和常量数据。

3. 输入/输出端口（I/O）：用于与外部设备进行数据交互，包括输入口和输出口。

输入口用于接收来自外部设备的信号或数据，输出口则用于向外部设备输出信号或数据。

4. 时钟电路（Clock）：提供单片机运行所需的时钟信号，控制程序的执行速度和数据的处理。

5. 外设接口（Peripheral Interface）：用于连接各种外部设备，如显示器、键盘、传感器等。

通过外设接口，单片机可以与外部设备进行数据交换和控制操作。

二、单片机的工作原理单片机的工作原理如下：1. 程序存储：单片机内部ROM存储了一段程序代码，也称为固化程序。

当单片机上电或复位时，程序从ROM中开始执行。

2. 取指令：控制单元从ROM中读取指令，并将其送入指令寄存器。

3. 指令译码：指令寄存器将读取的指令传递给控制单元，控制单元根据指令的类型和操作码进行译码，确定指令需要执行的操作。

4. 指令执行：控制单元执行译码后的指令，包括算术逻辑运算、数据传输、输入输出等操作。

5. 中断处理：单片机可响应外部中断信号，当发生中断时，单片机会中止当前的程序执行，转而处理中断请求。
