第二章MCS—51系列单片机组成及工作原理第一节MCS—51系列单片机的内部组成MCS—51系列单片机的典型芯片是8051，所以以8051为例来介绍MCS—51系列单片机。

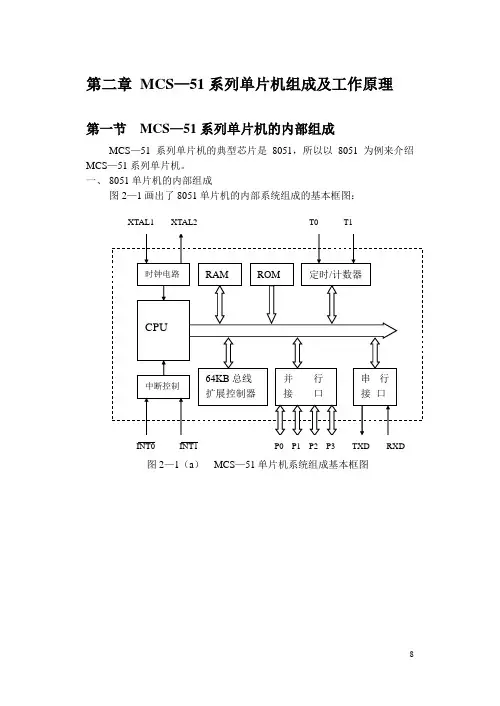

一、8051单片机的内部组成图2—1画出了8051单片机的内部系统组成的基本框图：图2—1（a）MCS—51单片机系统组成基本框图图2—1（b）MCS—51单片机内部方框图由图2—1（a）可以看出，MCS—51系列单片机8051是由中央处理器CPU、随机存储器RAM、只读存储器ROM、输入/输出（I/O）口电路、定时器/计数器等若干部件组成，再配置一定的外围电路，如时钟电路、复位电路等，即可构成一个基本的微型计算机系统。
下面简要介绍各个组成部件：1．中央处理器（CPU）中央处理器（CPU）是单片机的核心，完成运算和控制功能，MCS—51单片机的CPU能处理8位二进制数或代码，故称为8位机。
2．内部数据存贮器（内部RAM）8051芯片中共有256个内部RAM单元，但其中后128个单元被专用寄存器占用，能作为存储器供用户使用的只有前128个单元，用于存储可读写的数据。
因此通常所说的内部数据存储器就是指前128个单元，简称内部RAM。
3．内部程序存贮器（内部ROM）8051内共有4KB掩膜ROM。
由于ROM通常用于存放程序，原始数据，表格等。
所以称之为程序存贮器，简称内部ROM。
4．并行I/O口8051中共有4个8位I / O口（P0 、P1、P2、P3 ），以实现数据的并行输出输入等。
5．串行I/O口MCS—51单片机有一个全双工的串行口，以实现单片机与其它设备之间的串行数据通信。
该串行口功能较强，既可作为全双工异步通信收发器使用，也可作为同步移位器使用。
6．.定时器/计数器8051内共有2个16位的定时器/计数器，以实现硬件定时或计数功能，并可根据需要用定时或计数结果对计算机进行控制。
7．中断控制系统MCS—51系列单片机的中断功能较强，用以满足控制应用的需要。
第二章MCS51单片机的基本结构与工作原理一、8051单片机内部包含哪些主要逻辑功能部件？提示：（1）CPU—包括运算器和控制器。
其中运算器主要有运算逻辑部件ALU（实质上就是一个全加器）、累加器A、暂存器TMP（如B寄存器、数据指针DPTR）、程序状态字PSW（寄存程序运行的状态信息）；控制器主要有程序计数器PC（实质是加1计数器）、指令寄存器IR（存放指令操作码的专用寄存器）、指令译码器、定时控制逻辑电路（按指令的性质发出一系列定时信号）、条件转移逻辑电路。
（2）内部RAM。
共有256个RAM单元。
其中低128个单元（00H—7FH）供用户使用，高128个单元（80H—FFH）是专用寄存器，有着特殊逻辑功能（又名特殊功能寄存器SFR）。
（3）内部ROM。
8031内部无ROM，8051有4KB掩膜ROM。
（4）定时/计数器。
MCS51共有2个16位的定时/计数器（T0、T1）。
（5）并行I/O口。
MCS51共有4个8位并行I/O口（P0、P1、P2、P3）。
（6）串行口。
MCS51有1个全双工的串行口。
（7）中断控制系统。
MS51共有5个中断源，且分两个优先级别。
（8）时钟电路。
系统允许的最高晶振频率为12MHz（主要用于通信）。
二、MCS51问片内RAM、片外提示：（1（2）（片内外统一编址空间共64KB）、128个单元中的21个单元SFR，高128个单元中的107个空闲地址，用户不能使用。
切记！）、片外数据存储器（寻址空间64KB）。
（3）从功能上划分为程序存储器、内部数据存储器、特殊功能寄存器、位地址空间、外部数据存储器。
访问片内RAM的指令助记符是MOV；如MOV P1，A访问片外RAM的指令助记符是MOVX；如MOVX @DPTR ，A访问片外ROM的指令助记符是MOVC；如MOVC A，@A+PC三、MCS51单片机片内RAM按用途可以划分几个区域？各有什么作用？（片内RAM低128单元划分哪三个主要部分？各部分主要功能是什么？）提示：片内RAM是最灵活的地址空间，在物理上分成两个独立的功能不同的区域，即低128个单元（00H —7FH）的数据RAM区、高128个单元（80H—FFH）的特殊功能寄存器SFR区（见下一题的回答）。
