火力发电厂电气控制系统的设计与实现探究

关于火力发电厂电气控制系统的实现研究【摘要】本文主要研究了火力发电厂电气控制系统的实现。

在引言中，介绍了研究背景、研究目的和研究意义。

在详细阐述了火力发电厂电气控制系统的概述、组成、实现技术、优化以及应用。

通过对电气控制系统的研究，可以提高火力发电厂的运行效率和安全性。

在结论中，对研究进行了总结，并展望了未来的发展方向。

本研究为火力发电厂电气控制系统的优化和改进提供了重要的参考和指导，有望带来实质性的研究成果。

【关键词】火力发电厂、电气控制系统、实现研究、概述、组成、技术、优化、应用、总结、展望未来、研究成果、研究背景、研究目的、研究意义1. 引言1.1 研究背景燃煤火力发电厂是我国主要的电力发电方式之一，占据了我国电力总装机容量的较大比例。

随着信息技术的发展和智能化的要求不断提高，火力发电厂的电气控制系统也在不断进行更新和升级。

目前我国火力发电厂电气控制系统的研究还存在一些不足之处。

现有的电气控制系统仍然存在着一定的安全隐患，如系统的稳定性和可靠性有待进一步提高。

随着能源结构的调整和清洁能源的逐步推广，火力发电厂电气控制系统需要与新能源发电系统进行协同运行，这对系统的智能化和优化提出了更高的要求。

火力发电厂的运行效率和经济性也需要在电气控制系统的设计和优化上得到更好的体现。

对火力发电厂电气控制系统的实现进行研究具有重要的现实意义和应用价值。

通过对电气控制系统的深入研究和探讨，可以提高火力发电厂的运行效率和安全性，同时促进我国电力行业的可持续发展。

1.2 研究目的研究目的是为了深入探讨火力发电厂电气控制系统的实现技术，并分析其在发电过程中的作用和影响。

通过对电气控制系统的组成、优化和应用进行研究，可以进一步提高发电厂的运行效率和安全性，降低能源消耗和环境污染。

通过实现电气控制系统的优化，可以提高发电厂的竞争力，适应不断变化的市场需求。

本研究旨在为火力发电厂的电气控制系统提供有效的解决方案，为行业发展和技术创新提供参考。

大型火力发电厂电气控制系统研究摘要：在社会经济快速发展的背景下，大型火力发电厂建设数量以及建设规模持续提升，在大型火力发电厂日常管理工作中，电气控制系统的研究和管理成为了非常重要一项内容。

大型火力发电厂相关设备科学化、智能化水平近年来不断提升，设备功能以及组成结构也呈现出复杂化的发展趋势，这无疑对电气控制系统提出了一系列全新的要求。

在这一背景下，对大型火力发电厂电气控制系统的研究有着深刻的现实意义与价值。

基于此，本篇文章对大型火力发电厂电气控制系统进行研究，以供参考。

关键词：大型火力发电厂；电气控制系统；对策研究1.电气自动控制系统的概念电气自动化系统的最初目的是为特定的工作程序提供操作控制。

该系统由两个子系统组成：控制器和受控对象，并使用特定的控制设备来检测或控制设备。

在组成系统的两个子系统中，控制器是控制机器或控制过程的控制设备，控制对象是由控制器控制的机器或操作过程。

控制参数也是系统中的重要概念，并且是实现控制过程并遵守电气控制系统的输入和输出规则所需的数据参数[1]。

2.大中型火电厂独立电气控制系统(IECS)的基本组成和特点大中型火电厂的电气系统主要包括发电机－变压器组、升压站和厂用电三大部分。

其中升压站包括出线断路器、隔离开关、各电压等级的母线、各电压等级的进出线断路器和隔离开关及出线电能表等。

发电机－变压器组主要包括主变压器发电机变压器组和各发电机变压器组，以及发电机励磁系统。

厂用电部分主要包括高压厂用工作及备用变压器、6kV工作及备用电源管理、6kV高压电动机、低压厂用变压器、低压380V电源线及其他公共设备。

保护及控制设备主要有发电机－变压器组保护装置、故障录波设备、自动励磁装置AVR、厂用电控制装置和发电机的自动同期装置等，且以微机控制为主。

在中压系统中，则广泛采用智能前端设备以及网络化通信，主要执行测控、保护和通信等本任务，通常采用就地式安装，形成分散的架构。

而一些智能型、具备通信功能的装置可用于在低压系统中采集来自现场的开关离散信号和电流、电压、功率等连续模拟信号，并通过网络送出。

火电厂输煤电气控制系统研究与设计关键词：火力发电厂；输煤电气控制系统；研究应用 1火力发电厂输煤系统概述电厂输煤系统由卸煤、上煤和配煤部分组成，卸煤部分是相对独立的部分。

电厂中的输煤一般由皮带输送机、叶轮给煤机、碎煤机、除尘器、原煤仓等部分组成。

输煤系统的检测保护点有皮带的打滑跑偏、料流、堵煤信号、皮带撕裂等，测量运行设备的电流、电压、温度、过负荷等，测量仓煤位、煤量等，设备反馈信号，如设备故障、过电流、高温报警等。

输煤设备的保护、控制、反馈信号保证了输煤系统的安全可靠运行。

一个4×600MW的电厂输煤系统，I／O点数大约5000个左右。

输煤控制系统在集控室装有PLC的本地I／O站，通过同轴电缆等设备与现场的远程I／O子站之间进行连接，这些子站与远程的I／O设备连接通过PLC控制器控制。

在集控室安装上位机，对输煤设备远程操作和监控设备运行情况。

电厂的煤场一般有火车运来，在卸煤场经翻车机将煤卸入煤仓，再经给煤机装到输送皮带，将煤送至储煤场，当锅炉煤仓需要上煤时，再有储煤场经过一系列皮带和各种上煤处理设备按要求分别送至锅炉煤仓，完成电厂的卸煤、上煤、配煤任务。

如图1所示为火电厂输煤系统运行工艺图。

2输煤控制方案设计电厂的输煤控制系统按分散式设计，设计上位机的监控管理层、以PLC为核心的控制层、现场层，这样设计有利于构建现场的设备层，实现集中管理和便于组态，提高设备的自动化水平和运行的安全可靠性。

输煤控制系统实现在集控室中的远程操作和集中监控。

输煤控制系统完成电厂的卸煤、上煤和配煤任务，为火力发电机组提供可靠的能源供应。

输煤系统设计了自动、手动控制和就地手动控制三种运行控制方式，在不同的运行状况下可实现控制方式的随意切换。

条件上煤就是煤位优先加仓原则，在上煤皮带启动后，遵循的是优先给最低煤位的煤仓上煤原则。

当现场煤仓出现多个低煤位时，要依顺序向出现地煤位的煤仓配置一定数量的煤，直至低煤位报警信号全部消除，再依次向出现低煤位的煤仓顺序配煤，把低煤位信号全部消除。

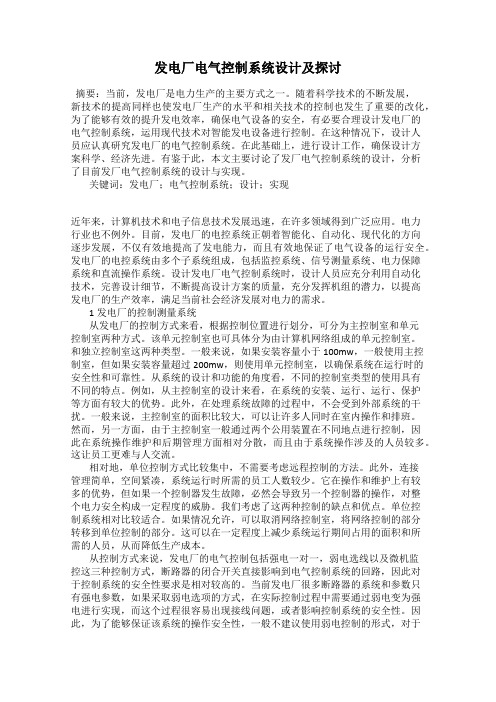

发电厂电气控制系统设计及探讨摘要：当前，发电厂是电力生产的主要方式之一。

随着科学技术的不断发展，新技术的提高同样也使发电厂生产的水平和相关技术的控制也发生了重要的改化，为了能够有效的提升发电效率，确保电气设备的安全，有必要合理设计发电厂的电气控制系统，运用现代技术对智能发电设备进行控制。

在这种情况下，设计人员应认真研究发电厂的电气控制系统。

在此基础上，进行设计工作，确保设计方案科学、经济先进。

有鉴于此，本文主要讨论了发厂电气控制系统的设计，分析了目前发厂电气控制系统的设计与实现。

关键词：发电厂；电气控制系统；设计；实现近年来，计算机技术和电子信息技术发展迅速，在许多领域得到广泛应用。

电力行业也不例外。

目前，发电厂的电控系统正朝着智能化、自动化、现代化的方向逐步发展，不仅有效地提高了发电能力，而且有效地保证了电气设备的运行安全。

发电厂的电控系统由多个子系统组成，包括监控系统、信号测量系统、电力保障系统和直流操作系统。

设计发电厂电气控制系统时，设计人员应充分利用自动化技术，完善设计细节，不断提高设计方案的质量，充分发挥机组的潜力，以提高发电厂的生产效率，满足当前社会经济发展对电力的需求。

1发电厂的控制测量系统从发电厂的控制方式来看，根据控制位置进行划分，可分为主控制室和单元控制室两种方式。

该单元控制室也可具体分为由计算机网络组成的单元控制室。

和独立控制室这两种类型。

一般来说，如果安装容量小于100mw，一般使用主控制室，但如果安装容量超过200mw，则使用单元控制室，以确保系统在运行时的安全性和可靠性。

从系统的设计和功能的角度看，不同的控制室类型的使用具有不同的特点。

例如，从主控制室的设计来看，在系统的安装、运行、运行、保护等方面有较大的优势。

此外，在处理系统故障的过程中，不会受到外部系统的干扰。

一般来说，主控制室的面积比较大，可以让许多人同时在室内操作和排班。

然而，另一方面，由于主控制室一般通过两个公用装置在不同地点进行控制，因此在系统操作维护和后期管理方面相对分散，而且由于系统操作涉及的人员较多。

关于火力发电厂电气控制系统的实现研究1. 引言1.1 背景介绍火力发电厂作为目前主要的电力生产方式之一，其电气控制系统的稳定与高效对于电力生产运行至关重要。

随着科技的不断发展与进步，火力发电厂电气控制系统也得到了很大的提升和完善。

在过去，传统的火力发电厂电气控制系统一般采用硬件控制方式，随着计算机技术、通信技术等领域的发展，火力发电厂电气控制系统逐渐实现了数字化、智能化、网络化的发展趋势。

火力发电厂电气控制系统的实现仍然面临着一些挑战。

火力发电厂电气控制系统需要能够实时监测电力生产过程中的各项参数并进行精确控制，以确保电力生产过程的稳定性和高效性。

火力发电厂电气控制系统需要具备高可靠性和安全性，以应对突发情况的发生。

火力发电厂电气控制系统还需要满足日益增长的电力需求和环保要求，以推动火力发电行业的可持续发展。

研究火力发电厂电气控制系统的实现对于提高电力生产效率、保障电力生产安全以及推动火力发电行业的发展具有重要意义。

【待续】1.2 研究目的本研究旨在探讨火力发电厂电气控制系统的实现方法，并分析其功能与作用。

通过深入研究关键技术，探讨系统的优势所在，为火力发电厂电气控制系统的设计和应用提供参考。

具体研究目的包括：1. 分析火力发电厂电气控制系统在电力生产中的重要性和作用，探讨其在保证电力生产安全稳定方面起到的作用。

2. 研究电气控制系统的实现方法，探讨不同技术方案的优缺点，为实际应用提供技术支持和指导。

3. 综合分析电气控制系统的关键技术，包括自动化控制技术、通讯技术、安全防范技术等，探讨其在系统设计和运行中的应用价值。

通过以上研究目的的实现，希望能够为提升火力发电厂电气控制系统的效率和稳定性，推动电力行业的发展做出贡献。

2. 正文2.1 火力发电厂电气控制系统概述火力发电厂电气控制系统是整个火力发电厂的关键控制系统之一，它负责监控、调节、保护和控制火力发电厂各个电气设备的运行状态，确保发电设备的安全稳定运行。

大型火力发电厂电气控制系统实现模式初探随着科学技术的不断进步，我国的电子信息技术取得了很大发展，很多行业都引入了先进的电子信息技术，促进企业的发展。

利用电子信息技术，可以实现企业的自动化管理，维持长远生存。

现阶段，火电厂控制系统也引入了网络控制技术，便于提高火电厂的管理水平，有利于企业在竞争中处于优势地位。

本文主要分析大型火力发电厂电气控制系统的实现方法。

标签：大型火力发电、电气控制系统；电气设备网络信息技术的发展促进了电气自动化控制系统的实现，火电厂电气控制系统具备很多功能，其中主要包括控制功能、监测功能、测量功能等，电气控制系统在大部分大型火力发电厂中被应用，它使电气管理工作变得更加方便，转变了以往传统的管理模式，实现了电气的自动化管理，有利于促进火电厂的长远发展。

一、大型火电厂电气控制系统概述发电厂的设立在电力系统中非常重要，它对电力系统的经济与安全影响非常大，以能量转化作为划分依据，可将其分为水利发电厂、火力发电厂、核能发电厂等，本文主要以火力发电厂为例，研究电气控制系统的实现方式。

为了确保供电的可靠性、安全性与经济性，必须要设置相应的控制系统，按照电网运行的具体情况，明确电厂的技术指标与规模。

（一）电气控制室的具体设置火电厂电气控制室通常被划分为两种类型，其一是单元控制室，其二的主控室。

单元控制室内的设计比较单调，其监视、安装、操作、保护、测量等单元性较强，在对故障进行处理过程中，其他设备不会对其构成影响，控制环境较好，不过可能会发生两台机共用一台设备的情况，一旦出现这种情况，便会给设备控制造成阻碍，不利于设备运行，在设备维修管理工作中，也无法兼顾到所有设备的性能。

主控室内的设备设置非常集中，降低了设备运行的控制难度，同时操作与接线都非常简单，无需大量管理人员进行管理，设备维护较为集中，有利于减少电缆的使用量，它可通过紧急开关或同轴电缆维护控制室内安全，降低火灾发生率，不过两台设备在同时运行时，可能会相互干扰，这也给管理造成一定难度。

Telecom Power Technology设计应用技术 2024年1月25日第41卷第2期11 Telecom Power TechnologyJan. 25, 2024, Vol.41 No.2段旭阳：火力发电厂的电气控制系统设计及应用研究统应能够提供基础的数据支持，主要包括电能计量、信息存留等，进而为后期的数据分析工作提供必要支持。

最后，系统应能够为电气设备运行提供必要保障，主要包括继电保护、防误闭锁等[4]。

2　火力发电厂电气控制系统设计2.1　电气主接线设计本次研究过程中，拟定机组起动/备用电源由500 kV 配电装置一级降压引接设计，在此基础上，可提出以下建设方案。

采用2/3接线，即#1发变组进线和#01起动/备用变进线、#1出线和#2发变组进线、#2出线和#3发变组进线、#02起动/备用变进线和#4发变组进线形成2/3接线的一个完整串，同时#2出线形成2/3接线的一个不完整串。

在这一设计思路背景下，主接线方案主要存在以下几点重要优势。

一是可靠性强，该设计方案能够提供较高的供电可靠性，在检修、故障重合的背景下，停电回路在3回以下，对于厂区电力供应的影响相对较小。

二是灵活性强，该主接线方案在本期、远期均为多环行供电，可根据实际情况进行灵活的运行调度与调整。

三是实践经验较为广泛，该接线方案在国内外均存在较多的实践经验，且效果普遍较好，是当前国内外500 kV 变电站接线设计的首选方案。

四是扩建便捷，一次设备扩建方便，二次接线扩建改接较 方便[5]。

此外，值得注意的是，在本次工程建设中，该方案的投资成本为4 422.233万元，因此应当注意成本的有效控制。

最后，结合安全负荷需求，需要引进一台柴油发电机组作为负荷电源，以提升故障的实时处理能力。

2.2　设备选择在本次研究过程中，设备选择应当结合《导体和电器选择设计技术规定》进行确定，具体的导体、设备选择应当按照以下思路进行。

一是导体选择，为了防止短路故障出现，本次工程导体均采用全连式离相封闭母线。

火力发电厂电气控制系统设计及探讨摘要：随着中国经济化的不断开展，以及在电源系统和家庭用电领域的持续发展，中国居民的用电需要也在不断扩大，因此火力发电厂的建设规模也日益增多，在现阶段，火力发电厂建设规模已成为我国经济增长的主要驱动力之一。

为进一步适应电力的发展要求，政府有关单位和施工企业都必须加大对电力管理系统的研究，并应用最先进的电力管理系统。

关键词：发电厂；电气控制；设计系统；探讨整个火力发电厂的安全供电和动力装置本身的布设密不可分，为了达到有效提高发电质量、保证发电装置的平稳运转，在进行火力发电厂电气控制系统设计前，对电力装置的选型、布置情况、有关装置的协调等方面都必须加以仔细筛选。

1控制和测量系统由于电气控制系统的不同应用，在控制区域内的工作环境上也有很大的差异。

目前对于火电厂的控制方式，通常分为中央主控制和单元控制两种，而中央控制室和单元控制室的主要分别是中央控制系统，其中单元控制室一般包含了多个网络控制单元。

有一个单独的单元控制部分。

在实际电厂中，主控制式以及单元控制室均需与单机容量相结合。

如果机组容量在300～600MW范围内，则一般选用主控方式。

当单机应用容量大于六百MW时，则通常使用单元控制室模式。

从电气专业的方面考虑，单机单控方法与双机一体的方式各有其各自的利弊。

采取单机单控制模式，系统配置控制更简单，运行与控制的稳定性更高。

在故障处理过程中，无干扰，且操作条件简单易于控制。

然而，由于这两台机器都需要二个控制，因此维修管理并不方便，对操作维护人员的工作强度影响也很大。

因此如果选用了二级控制方式和一种控制方法，则就能够进行统一控制，并合理安排了调试单元，从而能够集中二台计算机的通用设备，也因此减少了对不同情况的故障控制，并增加了布线的方便性。

相对较少的乘务员数量为运行和维修部门提供了便利，而当出现一项故障后，又可能对另一台机产生影响。

因此，二级一控法有着巨大的优势。

在外部条件的前提下，在网络控制室中也可以完全不设网络控制室，将所有的网络单元控制设备都集成到单元控制室，从而减少了操作和维护人员数量，也降低了控制室的建筑面积，从而节约了工程成本。

浅谈火力发电厂电气控制与保护随着我国火力发电厂事业的不断发展和进步，对其电气控制与保护提出了新的要求。

本文首先分析了火力发电厂电气控制的设计，探究了火力发电厂电气控制系统存在的主要问题，论述了解决火力发电厂电气控制系统问题的策略，并对电气部分保护装置做了介绍。

标签：火力发电厂；电气控制；保护一、前言我国的火力发电事业每年都在发生着深刻的变化，这要求有关人员不断探寻其电气控制与保护的新方法。

同时，作为火力发电厂的重要构成部分，电气控制与保护应该引起更广泛的关注。

本文首先从电气控制的设计方面着手研究。

二、火力发电厂电氣控制的设计1.电气控制室的选择火电厂的电气控制室一般可分为主控室和单元控制室。

单机一控制室和多机一控制室的优缺点显而易见，单机一控具有安装、操作、监视、测量、调试和保护单元性强，处理故障时不受其他设备影响，控制室环境良好等优点，同时不可避免的出现两台机共用设备、控制不便、运行交流不畅、管理维修不能同时兼顾的缺点。

相反，两机一控则公用设备集中，协调控制方便、接线简单、操作容易、控制室布置紧凑、管理人员少、运行维护管理集中等优点，同时还大大的节约了电缆，只需要的几根同轴电缆和紧急停机开关电缆就可以保证控制室的消防安全，但存在两台机彼此干扰。

2.电气设备的控制方式目前，发电厂有强电控制、弱电选线控制及微机监控三种方式对电气设备控制方式。

断路器的跳合闸与控制回路的选择有很大关系，目前一般通过强弱电转换装置来实现弱电控制断路器，从而导致接线复杂，可靠性不高。

而强电控制则接线简单、运行方便、调试容易、安全可靠，因此，目前很多火电厂基本均采用强电控制方式。

随着科学技术的不断发展，微机控制技术也日趋成熟，采用微机监控方式将电气控制纳入DCS系统以提高机组的自动化运行水平，从而达到了炉机电单元统一管理水平。

3.机组监控系统的设计火电厂有大量的辅助系统，主要包括输煤系统，除灰系统，化水系统，水工系统等。

输煤系统应人工当场操作监控，可以减少岗位人员，降低工人的劳动强度，从而避免一些不必要的职业病发生，而且会使各岗位联系紧密，这样设备能尽可能的达到合理安全运行。
