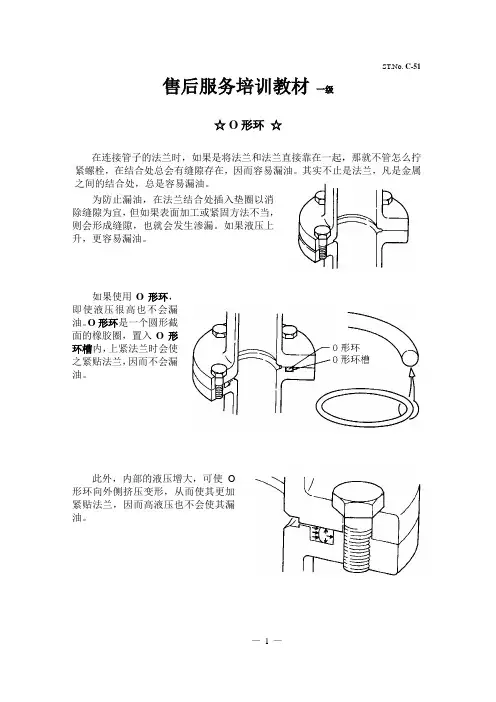

ST.No. C-51售后服务培训教材一级☆O形环☆在连接管子的法兰时，如果是将法兰和法兰直接靠在一起，那就不管怎么拧紧螺栓，在结合处总会有缝隙存在，因而容易漏油。
其实不止是法兰，凡是金属之间的结合处，总是容易漏油。
除缝隙为宜，但如果表面加工或紧固方法不当，则会形成缝隙，也就会发生渗漏。
如果液压上升，更容易漏油。
如果使用O形环，即使液压很高也不会漏面的橡胶圈，置入O形环槽内，上紧法兰时会使之紧贴法兰，因而不会漏油。
形环向外侧挤压变形，从而使其更加紧贴法兰，因而高液压也不会使其漏油。
— 1 —即使使用了O 形环，如果用法不当，仍会漏油。
除此而外，有缺陷的O 形环会导致漏油。
请将这样的O 形环废弃不用。
请注意在装卸O 形环的时候不要使其受损。
日立 小松 卡特 神钢 现代 住友 加藤 沃尔沃 三一等品牌挖掘机维修培训视频资料销售★挖掘机维修培训学校视频教程资料网★1、小松（KOMATSU ） 株式会社小松制作所 PC 全系列维修资料：订货电括 一五零零六五六五六七五PC35 55 100-6 120-6 130-6 200-5 200-3 300-5 350-5 200-6 200-7 200-8 350 400 450 750等机型。
包含GPS 系统拆装资料、装修手册、技术手册、电路液压图、测试与调整、大泵与其他液压件拆装程序、液压电路维修视频、 发动机大修视频、发动机测试与调整视频、大泵原理，分配阀、PPC 阀、回转马达、终传动、鼓掌诊断与排除、监控器调整等视频。
液压破碎锤维修视频、故障案例、培训资料、技术更新信息资料、小松全系列发动机维修手册等。
配件目录。
PC200-6大机头小机头资料。
技术读本、大泵大修教材、原装机技术参数、95发动机，102发动机维修手册等。
8全套中文维修技术参考级资料。
视频资料直观、容易学习，方便了新手学习。
★2、日立（HITACHI ） 日立建机株式会 全系列维修资料： 订货电括 壹伍零零陆伍陆伍陆柒伍包含了EX-ZX 全车型 -1-2-3-4-5-6车型均有，内容上：整体电路液压图、发动机线路图、空调系统图等等。
专业维修技术手册、基础教学培训资料、教学培训视频分解讲解资料、专业资料、日立发动机维修手册、日立故障案例、装修手册、技术原理、操作手册、日立动画教学软件、日立全车型配件目录。
GPS 拆装资料等。
基础培训资料。
最新五十铃电喷机资料。
日立电路、液压flash 教学软件。
★3、卡特彼勒（CAT ）美国卡特彼勒公司 全系列维修资料：机型从70B-到345C 包含电路图、液压图、电控系统测试与调整、液压系如果使用的O 形环较细，法兰的结合处又有灰尘，即使将法兰拧紧，由于O 形环不起作用，仍会漏油。
此外，如果将小O 形环拉长置入槽内，则其截面积会变小，仍会漏油。
所以如果使用尺寸不合适的O 形环，也会漏油。
请使用零件产品目录指定零件号码的O 形环。
统测试与调整、液压系统运行原理。
C7-C32电喷发动机培训资料，服务系统资料、Et培训资料、新产品培训服务资料。
3066发动机大修程序视频、HEUI电控系统原理讲解视频、最新机型324D 320D 325D 330D 328D326D 336D等最新款车型资料。
★4、沃尔沃（VOLVO）瑞典沃尔沃集团VOLVO全部机型维修资料★5、大宇（DAEWOO）韩国大宇集团斗山大宇整合了烟台大宇、大宇网站的资料：DX新机型维修资料、斗山大宇电喷发动机原厂维修手册等、大宇维修视频系列、主泵、分配阀、调节器原理拆装资料、电路液压图、-5-7培训教材、大宇故障案例集资料、-5电路培训教材、大宇全机型配件查询系统软件。
★6、现代（HYUNDAI）韩国现代重工业株式会社现代高级培训资料、中级培训教材、电路液压图、现代全机型配件目录、现代发动机维修资料、现代55-500系列机型韩国原厂资料等。
★7、神钢（KOBELCO）株式会社神户制钢所SK-1-2-3-5-6-6E-8等，电路液压图、液压电路高级点检资料、高级维修培训服务资料、神刚机械维修手册、神刚总成吊装资料、SK电子控制系统测试与调整资料、电控ABC电脑调整技术资料、神刚主泵、控制阀拆装程序资料、神刚发动机电子控制系统资料、服务教材、机械手册、国际型挖掘机电路液压系统资料、调节器拆装资料、发动机维修资料、SK-8电控系统测试与调整视频、技术案例集、日野发动机维修资料以及检测软件等资料。
-6-6E液压电路原理。
★8、住友：住友A1A2A3、-5维修资料。
SH100 120维修资料、-3G全套维修资料、日本原厂电路液压图、住友用发动机维修资料、A2A1技术服务手册、住友全机型配件目录系统、住友电路维修视频讲座、住友性能测试过程视频等。
★9、加藤KATO原厂原版液压电路维修资料需要用KATO原厂提供的软件来打开。
APC100高级服务手册、HD820配件目录、1250维修资料、1430电路维修资料等。
SH-5全套中文维修资料。
★10、凯斯（CASE）凯斯公司订货电括壹伍零零陆伍陆伍陆柒伍★11 阿特拉斯★13 柳工★14 JCB★15 久保田★16 福田雷沃★17 利勃海尔★18 三一重工★19 山猫★20 石川岛★21 竹内BOSCH ESI 配件目录博世维修19G资料JCB Compact Service Manuals 2011 配件目录30GNEW HOLLAND 凯斯纽荷兰CAT flash 文件7GZEXEL_ESPI_ZW_ZX_ZD_2010_3INSITE 2GDENSO 2010EPC 1.7G★电脑板维修资料：订货电括一五零零六五六五六七五收集了日立、神刚、小松、住友、加腾等电脑板接口定义、内部线路图、ROM固化IC程序数据、编程器软件、调整小时表软件、数据、方法等资料、电脑板图等资料。
★另有各机型油封修理包资料，设计图、设计文件等资料。
有供初学者学习的教材资料、视频教材等资料。
★其他工程机械维修资料：推土机、挖掘装载机、装载机、起重机、摊铺机、平地机、水泥泵车、发电机组、卡车、压路机、空压机、旋挖钻机、钻机资料等。
即使O形环没有受损，如果用旧了，橡胶的弹性也会失去，仍会漏油。
因此在拆卸时不要在阳光下操作，应选择干燥阴凉之处。
O形环不仅能用于管道法兰的连接处，还可用于下图所示的方法。
在压力特别高或缝隙特别大时，即使使用硬度较高的O 形环也要被挤向缝隙处之时，装上保护圈就可防止O 形环受挤压。
该保护圈是用特氟隆制成的矩形截面环，上有切口以方便放入槽内。
另外，如果不将保护圈放在压力将O 形环挤出的一侧，则没有任何效果，所以请不要将其放错。
此外，在放入O 形环之后再放入保护圈则很容易放。
另外，一旦将其取下，就必须换一个新的。
也可用于像活塞、回转管接头等转动场合。
— 2 — 如前面图示，在嵌接两个物品时，其间会出现缝隙，此处的O 形环所受压力较大时，O 形环就会被挤到缝隙处而受损。
但是，如果O 形环的橡胶较硬，即使压力较高，也很难被挤向缝隙处，所以在压力较高或缝隙较大的情况下，要使用硬度较高的O 形环。
O 形环在槽内被挤压变形，这时会有一股要使其复原的力令其紧贴物品防止漏油，但要是长时间受挤压而变形的话，这个力就会减弱而漏油。
下面是一张实验图表，显示了如下情况，即：将O 形环放在120℃油中受挤压变形，在短时间消除挤压力时则恢复成差不多原来的100%圆度，但如果长时间受挤压，则恢复原来形状的百分比则减少，紧贴物品的力就会减弱。
在保管O 形环时，如果将其挂在钉子上，则会使其变形，所以请置于平坦之处。
然而，也有将O 形环压扁挤向角落的用法。
此外，O 形环也用于行走部分等浮动密封场合。
— 3 —由图表可见，在橡胶材质不同的4种O 形环中，硅橡胶和氟橡胶比丁腈橡胶持续受挤压不变形的能力强。
另外，如果O 形环能复原的只是被挤压变形量的30%，则认为O 形环的寿命已到。
在高温场合，O形环的寿命会缩短。
因为橡胶不耐热。
两种O形环在油中挤压变形一星期，在油温升高的情况下，两者复原的百分比都会减小，该实验证明，氟橡胶比丁腈橡胶更耐热。
因此应根据使用场所的温度分别选用不同橡胶材质的O形环。
— 4 —在压力高缝隙又大的情况下，O形环就容易被挤入缝隙内。
下面的图表是所做的O形环挤出试验，表明缝隙越大而将其挤出的压力就越低。
硬度为Hs70的O形环，在缝隙为0.1mm的场合，大约140kg/cm2以上的压力下会被挤出，而缝隙为0.5mm的情况下，就是约18kg/cm2的压力下也会被挤出。
但是，硬度为Hs90的O形环，在缝隙为0.1mm的场合，如果压力不大于400kg/cm2左右则不会被挤出。
不同的情况下，应改变O形环的橡胶材质和硬度，所以并不是只要尺寸合适就行。
请使用零件目录编号的产品。
— 5 —尽管使用了零件目录编号的零件，由于O形环上没有零件号，所以无法分辨。
但是，如果了解了下述内容，则可以分辨。
下面也将说明保护圈的识别方法。
O形环零件号编号的头两个字母ZD表示是O形环或是保护圈。
下面的两位数用于区分橡胶的材质，现货上面没有数字，但附有蓝色或绿色的点，用点的颜色和数量作如下区分。
一个蓝点ZD11 丁腈橡胶Hs70二个蓝点ZD12 丁腈橡胶Hs90一个红点丁腈橡胶Hs70一个黄点苯乙烯橡胶Hs70一个绿点氟橡胶Hs70点的颜色和数量具有如下意义。
·蓝色和红色都代表丁腈橡胶，蓝色的使用温度为下面一位数用于区分断面大小。
例：021表示内径为21mm，210表示210mm。
— 6 —那么，一点蓝色、内径为35mm的O形环的零件号怎么表示呢？因是一点蓝色的O形环，可示为ZD11P……或ZD11G……因内径是35mm则可示为ZD11P03500 或ZD11G03500这就是零件号。
垫圈零件号编号的头两个字母ZD表示是O形环或是垫圈。
下面的两位数表示材质和形状，保护圈的材质只有1种，形状只有3种，即75，85，95。
75无缝环85斜切缝95螺旋式下面一位数表示环的宽度。
将O 形环置入槽内时，请注意如下事项。
·取下O 形环后，务必更换新品。
此外，如舍不得废弃看来可用的旧环，则很可能在费劲装好的机器上造成漏油。
·安装O 形环时，请涂油。
如不涂油，则会损坏O 形环。
·安装时请不要损伤O 形环。
例如，如图所示，将O 形环放入朝向螺纹的槽内时，会被螺纹损伤，所以在螺栓上加一圆套，不使O 形环直接在螺纹上摩擦，而是经圆套滑入槽内。
此外，经圆套滑入时如果产生伤也不好，这时可将圆套的边缘做成锥形。
使用一个保护圈 使用两个保护圈 — 7 —此外，如果不用圆套，也可以在螺纹上直接缠上胶带。
重要的是不能损伤O 形环。
·安装O形环时，不要将其扭曲。
