SYC挖掘机电气控制系统培训教材(二)

新员工挖机培训课程资料---电器系统10、仪表和监控本机器电气系统包括报警单元及电子监控系统，仪表包括发动机水温表、发动机油压表、燃油油位表、电压表、工作小时计、发动机转速表。

所有仪表带背光装置。

图3 1、组合表 2、报警单元 3、组合开关组合表：包括柴油机冷却液温度表、柴油油量表、工作小时计、发动机转速表、柴油机机油压力表、系统电压表。

图51、发动机水温模拟量显示2、水温/液压油温精确值显示3、燃油量模拟量显示4、工作小时累计显示 5、发动机转速模拟量显示 6、转速精确值显示7、机油压力模拟量显示 8、系统电压/机油压力精确值显示发动机冷却水温表（1）--指示发动机冷却液的温度；发动机冷却水温在LCD屏中显示趋势。

水温/液压油温精确值显示（2）--数码显示当前水温或液压油温的精确温度值，使用FUN功能键切换显示水温或液压油温，单位℃。

燃油油位(3)--指示燃油箱的油位，当燃油指示油面在“0”附近时应立即加油。

燃油量在LCD屏中显示趋势。

小时计（4）--显示机器累计工作时间。

转速表（5、6）--显示发动机飞轮转速； LCD屏上部（5）显示趋势， LCD屏下部（6）数码显示当前转速的精确值，单位转/分（RPM）。

机油压力表（7）--显示发动机机油压力，如发动机机油压力过低，应立即停止机器，停止发动机并找出故障的原因，在排除故障之前不要操作机器。

机油压力在LCD屏中显示趋势。

电压/机油压力精确显示（8）--在默认情况下LCD屏数码显示当前系统电压值，单位伏特（V）；通过按动功能键FUN，可切换到显示当前机油压力的精确值，单位Mpa。

报警单元：包括机油压力超低、冷却液温度超高、液压油温超高、油水分离报警、充电指示、预热指示、空气滤芯堵塞，位于机器报警测控点的传感器实时监控整机的运行状况，并根据传感器，压力开关、温度开关的输入信号完成数据的采集和数据处理，驱动报警单元进行报警指示灯亮报警提醒司机。

报警单元在仪表盘上分布情况如下图所示，使用的都是国际通用的符号。

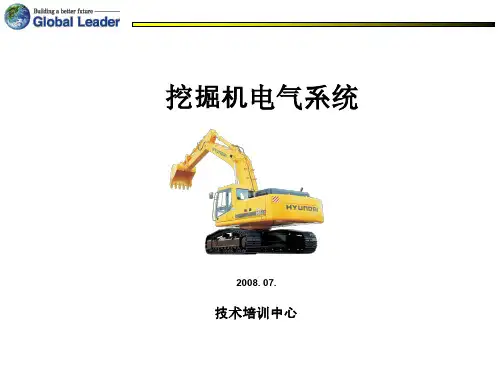

挖掘机电气系统培训教材挖掘机电气系统培训教材第一章挖掘机电气系统的概述挖掘机电气系统是挖掘机的重要组成部分，主要由电子控制系统、马达驱动系统、传感器监测系统、电池供电系统等多个部分组成。

电气系统的设计、维护与修理对于挖掘机的正常使用和操作很重要。

本章将对挖掘机电气系统的概述进行介绍。

1.1 电子控制系统电子控制系统是挖掘机电气系统中的核心部分，它主要负责对挖掘机的各种功能进行控制与管理，包括发动机控制、行走系统控制、液压系统控制和工作装置控制等。

该系统主要由控制器、传感器、执行器和线束组成。

控制器是电子控制系统的主要设备，它负责与其他设备通讯，控制机器行动。

1.2 马达驱动系统马达驱动系统是挖掘机电气系统的重要组成部分，主要包括车体驱动马达、行走驱动器、转台驱动器等。

马达驱动系统由控制器、马达和传动装置组成，控制器负责接收马达控制信号，将其转化为能够驱动马达的电信号，并控制传动装置。

马达通过传动装置带动机器进行行走或转动。

1.3 传感器监测系统传感器监测系统是挖掘机电气系统的关键部分，它主要用于监测和传递机器的相关参数信息，包括油液温度、油液流量、机器位置和速度等。

传感器监测系统通过传感器采集机器的各种参数信息，将其转换为电信号，并传递给控制器进行处理。

1.4 电池供电系统电池供电系统是挖掘机电气系统的配套设施，主要负责为挖掘机的电气设备提供电力供应。

该系统包括蓄电池、电源开关和电气线路等部分，其中蓄电池是电气系统的核心部分，负责为整个系统供电。

第二章挖掘机电气系统的工作原理挖掘机电气系统的工作原理是整个电气系统运行的基础，了解工作原理可以帮助我们更好地理解和操作挖掘机。

本章将对挖掘机电气系统的工作原理进行介绍。

2.1 控制器工作原理控制器是挖掘机电子控制系统的核心部分，负责接收传感器传来的信息，对信息进行处理后控制执行器进行动作。

控制器工作原理可概括为如下四个步骤：（1）接收信号：控制器通过控制器板上的接口接收来自传感器的信号，包括机器的位置、速度、压力等信息。

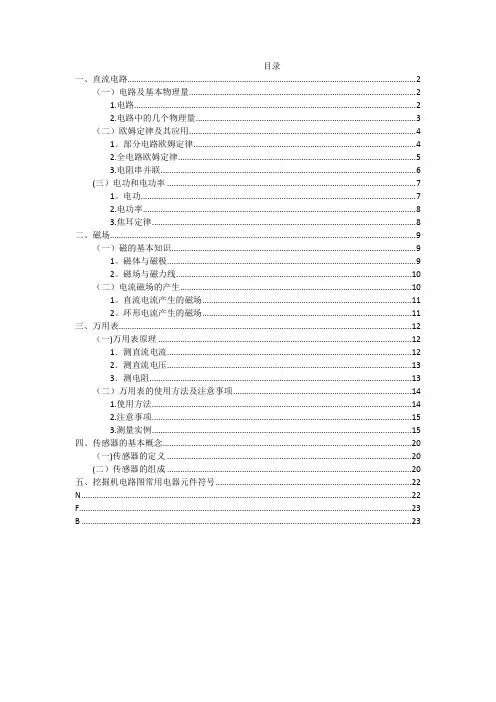

目录一、直流电路 (2)（一）电路及基本物理量 (2)1.电路 (2)2.电路中的几个物理量 (3)（二）欧姆定律及其应用 (4)1。

部分电路欧姆定律 (4)2.全电路欧姆定律 (5)3.电阻串并联 (6)(三）电功和电功率 (7)1。

电功 (7)2.电功率 (8)3.焦耳定律 (8)二、磁场 (9)（一）磁的基本知识 (9)1。

磁体与磁极 (9)2。

磁场与磁力线 (10)（二）电流磁场的产生 (10)1。

直流电流产生的磁场 (11)2。

环形电流产生的磁场 (11)三、万用表 (12)（一)万用表原理 (12)1．测直流电流 (12)2．测直流电压 (13)3．测电阻 (13)（二）万用表的使用方法及注意事项 (14)1.使用方法 (14)2.注意事项 (15)3.测量实例 (15)四、传感器的基本概念 (20)（一)传感器的定义 (20)(二）传感器的组成 (20)五、挖掘机电路图常用电器元件符号 (22)N (22)F (23)B (23)一、直流电路（一）电路及基本物理量1。

电路1。

1电路的组成及作用电流经过的路径称为电路。

图1—1a所示为一简单电路的实物接线图。

电路可以用电路图来表示，图中的设备或元器件用国家统一规定的符号表示。

图1-1b就是图1—1a的电路图。

电路由电源、负载、连接导线、开关组成。

电源：把非电能转化成电能的装置,如挖掘机上的电瓶、发电机、手电筒上用的干电池等。

负载：把电能转化成其他形式能量的装置，如挖掘机上的照明灯、空调、收音机、起动电机等.开关：接通或断开电路的控制元件。

连接导线：把电源、负载及开关连接起来，组成一个闭合回路。

电路的作用就是实现电能的传输和转换.1.2电路的状态电路通常有以下三种状态：1）通路状态:电路中处处连通构成闭合回路，负载中有电流流过。

2）断路状态：电源两端或电路某处断开，电路中无电流。

3）短路状态：电源两极不经过负载直接连通的电路。

短路时会形成过大的电流,损供电电源、供电线路及负载，因此须严格防止，避免发生。
