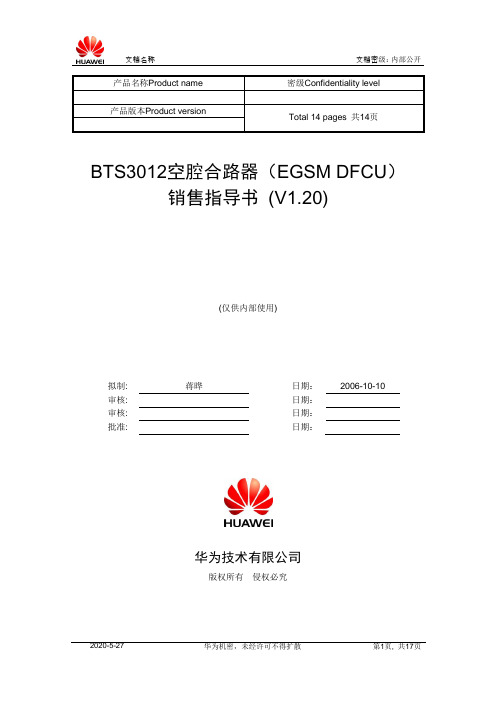

BTS3012空腔合路器（EGSM DFCU）销售指导书(V1.20)(仅供内部使用)拟制: 蒋晔日期：2006-10-10审核: 日期：审核: 日期：批准: 日期：华为技术有限公司版权所有侵权必究修订记录目录Table of Contents1概述 (4)2DFCU介绍 (5)2.1功能说明 (5)2.2技术特点和限制 (8)2.2.1主要参数 (8)2.2.2技术特点 (9)2.2.3使用限制 (9)2.3竞争分析 (10)表2.空腔合路器指标表 (10)2.4试验局能力说明 (10)3组网应用 (11)3.1组网能力说明 (11)3.2目前支持的组网能力 (11)3.2.1S4以内配置 (11)3.2.2S5-S8配置 (12)3.2.3S5、S6站型低成本DFCU+DDPU配置 (14)3.2.4S9-S12配置 (15)3.2.5常用站型配置表格 (17)4硬件环境和软件版本配套 (17)4.1配套的硬件环境 (17)4.2软件版本及其销售状态 (17)BTS3012空腔合路器（EGSM DFCU）销售指导书(V1.20)关键词：空腔合路器、插损、控制告警单元摘要：为了满足部分大站型的广覆盖需求，BTS3012开发了四合一空腔合路器DFCU （Filter Combiner Unit）。
目前提供的EGSM频段DFCU在频率间隔为600KHz时合路损耗仅3dB，可以最大支持S12站型的合路配置（大于S8站型由于合路路数多、空腔滤波损耗较大，同时此时合路器电缆损耗较大，大于S8站型空腔损耗约3.5dB）。
由于空腔合路器采购成本很高，限制仅在大站型广覆盖时使用。
1 概述空腔合路器具有合路损耗低的特点，特别适合在大站型情况下满足广覆盖的需求。
（32012支持888的配置，利用DFCU可以支持12/12/12配置）目前BTS3012现有的DDPU、DCOM合路器，在小站型情况下的合路损耗与友商比较基本相当，但在大站型同时不增加天馈情况下合路损耗较大（不考虑使用同心圆S4以上现有合路损耗较大，考虑使用同心圆S6以上损耗较大），在搬迁项目中该问题尤其突出。

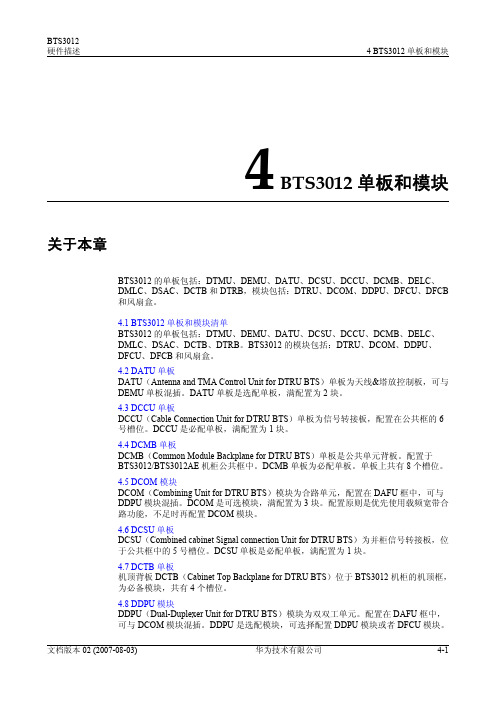

硬件描述 4 BTS3012单板和模块4 BTS3012单板和模块关于本章BTS3012的单板包括：DTMU、DEMU、DATU、DCSU、DCCU、DCMB、DELC、DMLC、DSAC、DCTB和DTRB，模块包括：DTRU、DCOM、DDPU、DFCU、DFCB和风扇盒。
4.1 BTS3012单板和模块清单BTS3012的单板包括：DTMU、DEMU、DATU、DCSU、DCCU、DCMB、DELC、DMLC、DSAC、DCTB、DTRB。
BTS3012的模块包括：DTRU、DCOM、DDPU、DFCU、DFCB和风扇盒。
4.2 DATU单板DATU（Antenna and TMA Control Unit for DTRU BTS）单板为天线&塔放控制板，可与DEMU单板混插。
DATU单板是选配单板，满配置为2块。
4.3 DCCU单板DCCU（Cable Connection Unit for DTRU BTS）单板为信号转接板，配置在公共框的6号槽位。
DCCU是必配单板，满配置为1块。
4.4 DCMB单板DCMB（Common Module Backplane for DTRU BTS）单板是公共单元背板。
配置于BTS3012/BTS3012AE机柜公共框中。
DCMB单板为必配单板。
单板上共有8个槽位。
4.5 DCOM模块DCOM（Combining Unit for DTRU BTS）模块为合路单元，配置在DAFU框中，可与DDPU模块混插。
DCOM是可选模块，满配置为3块。
配置原则是优先使用载频宽带合路功能，不足时再配置DCOM模块。
4.6 DCSU单板DCSU（Combined cabinet Signal connection Unit for DTRU BTS）为并柜信号转接板，位于公共框中的5号槽位。
DCSU单板是必配单板，满配置为1块。
4.7 DCTB单板机顶背板DCTB（Cabinet Top Backplane for DTRU BTS）位于BTS3012机柜的机顶框，为必备模块，共有4个槽位。
BTS3012 机柜物理结构BTS3012 机柜从物理结构上可划分为DAFU 框、DTRU 框、风扇框、公共框、机顶框、传输框和供电单元。
在小区配置为S4/4/4 的情况下，BTS3012 的一种典型的单机柜满配置如图2-2 所示。
图2-2 BTS3012 机柜典型满配置图(1) 传输框(2) 公共框(3) 风扇框(4) DTRU 框(5) DAFU 框(6) 配电单元(7) 机顶框l DAFU 框DAFU 框根据具体情况可以选择配置4.8 DDPU 模块、4.5 DCOM 模块或者4.12DFCU 模块、4.11 DFCB 模块。
DAFU 框详细功能请参考BTS3012 射频前端子系统。
l DTRU 框DTRU 框最多配置六块4.17 DTRU 模块。
并柜并组定义l 并柜BTS3012 单机柜最大支持12 载波，大于12 小于24 载波的同步小区，通过“并柜”实现。
BTS3012 基站每组并柜只含一个主机柜，每个主机柜最多可带1 个副机柜，即最多可实现2 个机柜的并柜。
当“并柜”时，配置有DTMU 单板的机柜称为“主机柜”，不配置DTMU 单板的机柜称为“副机柜”。
副机柜和主机柜共用DTMU 单板，副机柜所需时钟、数据、维护操作等信号通过主机柜DTMU 单板传送到副机柜。
l 并组大于24 载波的同步小区，通过BTS3012“并组”实现。
1 个主机柜或1 组并柜，我们称之为1 个柜组。
提供同步时钟的柜组称为“主柜组”，主柜组的主机柜配置1 或2 块DTMU 单板；其它柜组称为“从柜组”，从柜组的主机柜可配置1 块或者2 块DTMU 单板。
BTS3012 的1 个柜组最大支持24 载波，最多可实现3 个柜组的并组，实现S12/12/12 同步小区。
BTS3012 支持与BTS312 混和并组，并组时，将BTS3012 作为主柜组。
E1 线直接连接到各柜组主机柜的DTMU 单板上，而时钟、操作维护信号通过主柜组主机柜的DTMU 单板传送到各从柜组主机柜，再通过各柜组的主机柜传送到本柜组的副机柜。
目录一、BTS3012基站中一些硬件介绍 (2)1、DTRU (2)2、DCOM (3)3、DDPU (4)4、DFCU (4)二、各种基站配置及损耗 (5)1、典型配置S1/1/1（普通发分集模式） (5)2、典型配置S2/2/2（普通发分集模式） (5)3、典型配置S4/4/4（普通内部合路模式） (6)4、典型配置S8/8/8（DCOM+DDPU） (8)5、典型配置S8/8/8（DFCU） (9)6、典型配置S12/12/12（DFCU） (10)三、总结 (13)一、BTS3012基站中一些硬件介绍1、DTRU英文：Double Transceiver Unit 双密度收发信机DTRU内部合路差损(含工程差损): 3.3dBBSC数据配置台上，载频属性有如下收发关系可以配置：不合路、PBT（一种功率增强技术）、宽带合路、发分集。
不合路(S11)示意图：PBT(S1)示意图：功率增加3bd宽带合路(S2) 示意图：损耗3.3db发分集(S1) 示意图：发分集原理上是将同一个基带信号，分成相同的两路，人为制造多径，理论上这样的发送方式可以增加手机的下行接收电平。
2、DCOM英文：Combining Unit for DTRU BTS 合路单元DCOM差损(含工程差损):3.3dB合路单元DCOM（Combining Unit for DTRU BTS）位于机柜的射频前端子系统DAFU插框中，与DDPU混插。
DCOM为可选模块，满配置是3块。
它的配置原则是优先使用载频内二合一功能，不足再配置DCOM。
DCOM功能是完成两路DTRU发射信号的合路，将合路信号输出到DDPU 模块。
3、DDPU英文：Dual Duplexer Unit for DTRU BTS 双双工单元DDPU差损(含工程差损): 1.0dB双密度双双工单元DDPU（Dual Duplexer Unit for DTRU BTS）位于机柜的射频前端子系统DAFU插框中，可与DCOM混插。
安装指南(for -48V/+24V) 2 BTS3012整机(-48V/+24V)2 BTS3012整机(-48V/+24V)关于本章BTS3012整机是指包括公共框、DAFU框、DTRU框、风扇框、传输框（+24V机柜为电源框）和机顶框在内的整个机柜。
BTS3012机柜按IEC297标准设计，采用模块化结构，主要完成基站信号的处理。
2.1 BTS3012物理结构(-48V/+24V)分别从BTS3012机柜、天馈和操作维护设备三个方面来介绍BTS3012的物理结构。
2.2 BTS3012机柜配线(-48V/+24V)BTS3012机柜配线包括机柜正面配线和机顶内部配线。
其中机柜正面配线包括选配DDPU模块和选配DFCU模块两种情况。
2.3 BTS3012工程指标(-48V/+24V)BTS3012工程指标包括机械尺寸、重量、电源和功耗。
2.1 BTS3012物理结构(-48V/+24V)分别从BTS3012机柜、天馈和操作维护设备三个方面来介绍BTS3012的物理结构。
BTS3012机柜物理结构当外部输入电源为-48V时，BTS3012机柜从物理结构上可划分为DAFU框、DTRU框、风扇框、公共框、信号防雷框、传输框和配电单元。
在小区配置为S4/4/4的情况下，BTS3012机柜的一种典型的单机柜满配置如图2-1所示。
图2-1 BTS3012机柜典型满配置（-48V）543211(1) 传输框(2) 公共框(3) 风扇框(4) DTRU框(5) DAFU框(6) 配电单元(7) 信号防雷框安装指南(for -48V/+24V) 2 BTS3012整机(-48V/+24V)当外部输入电源为+24V时,BTS3012机柜从物理结构上可划分为DAFU框、DTRU框、风扇框、公共框、信号防雷框、电源框和配电单元。
在小区配置为S4/4/4的情况下，BTS3012机柜的一种典型的单机柜满配置如图2-2所示。
