动力触探经验公式汇总及地基承载力试验记录表动力触探，简称动探，也称为圆锥动力触探DPT，是利用一定质量的重锤，将与探杆相连接的标准规格的探头打入土中，根据探头贯入土中10cm时，所需要的捶击数，判断土的力学特性，具有勘察与测试的双重性能。
根据穿心锤质量和提升高度的不同，动力触探试验一般分为轻型、重型、超重型动力触探。
用途：一般用来衡量碎石土的密实度，平均粒径和最大粒径不同选用的型号也不同，以重型动力触探为例：N≤5 则为松散；5<N63.5≤10 则为稍密；10<N≤20 则为中密；N>20则为密实。
地基承载力实验工程名称：北京绕城公路城市化改造工程合同号：RC-A1 试验编号：/地基承载力试验工程名称：S246溧水县城至苏皖省界段工程合同号：S246NJ-- LJ1 试验编号：C-LJ1-HD-CZL-002地基承载力试验工程名称：S246溧水县城至苏皖省界段工程合同号：S246NJ-- LJ1 试验编号：C-LJ1-HD-CZL-003地基承载力试验工程名称：S246溧水县城至苏皖省界段工程合同号：S246NJ-- LJ1 试验编号：C-LJ1-HD-CZL-004地基承载力试验工程名称：S246溧水县城至苏皖省界段工程合同号：S246NJ-LJ1 试验编号：C-LJ1-HDCZL-005地基承载力试验工程名称：S246溧水县城至苏皖省界段工程合同号：S246NJ-LJ1 试验编号：C-LJ1-HD-CZL-006地基承载力试验工程名称：S246溧水县城至苏皖省界段工程合同号：S246NJ-LJ1 试验编号：J-LJ1-HD-CZL-007地基承载力试验工程名称：S246溧水县城至苏皖省界段工程合同号：S246NJ-LJ1 试验编号：J-LJ1-HD-CZL-008。
动力触探试验1、试验目的和适用围动力触探是利用一定的锤击能量，将一定规格的探头和探杆打（贯）入土中，根据贯入的难易程度即土的阻抗大小判别土层变化，进行力学分析，评价土的工程性质。
通常以贯入土中的一定距离所需锤击数来表征土的阻抗，以此与土的物理力学性质建立经验关系，用于工程实践。
动力触探可分为轻型、重型和特重型。
轻型动力触探可确定一般粘性土地基承载力；重型和特重型动力触探可确定中砂以上的砂类土和碎石类土地基承载力，测定圆砾土、卵石土的变形模量。
动力触探还可以用于查明地层在垂直和水平方向的均匀程度和确定桩基承载力。
2、动力触探所用主要设备1)动力触探设备类型和规格应符合表17.36的规定。
2)动力触探设备主要参数应符合下列要求：(1)轻型动力触探探头外型尺寸应符合图17.14规定。
材料应采用45号碳素钢或采用优于45号碳素钢的钢材。
表面淬火后硬度HRC=45～50.(2)重型：特重型动力触探设备应符合以下要求：①探头：外型尺寸应符合图17.14规定，材质应符合17.14.2、2)款要求。
图17.14轻型动力触探探头外形尺寸图17.15重型、特重型动力触探探头外形尺寸②探杆：每米质量不宜大于7.5kg 。
探杆接头外径应与探杆外径相同。
探杆和接头材料应采用耐疲劳高强度的钢材。
③锤座直径应小于锤径1/2，并大于100㎜；导杆长度应满足重锤落距的要求，锤座和导杆总质量为20～25kg 。
④重锤应采用圆柱形，高径比1～2。
重锤中心的通孔直径应比导杆外径大3～4㎜。
3、试验要点1)动力触探作业前必须对机具设备进行检查，确认正常后，方可启动。
部件磨损及变形超过下列规定者，应予更换或修理。
(1)探头允许磨损量：直径磨损不得大于2mm ，锥尖高度磨损不得大于5mm ； (2)每节探杆非直线偏差不得大于0.6％； (3)所有部件连接处丝扣应完好，连接紧固。
2)动力触探机具安装必须稳固，在作业过程中支架不得偏移；动力触探时，应始终保持重锤沿导杆垂直下落，锤击频率应控制在15～30击/min ；动力触探的锤座距孔口高度不宜超过1.5cm ，探杆应保持竖直。
圆锥动力触探检测公路工程小型构造物地基承载力的使用规范、测试方法、计算公式及试验记录一、概述根据《公路工程地质勘察规范》（JTG C20-2011），动力触探试验是用一定质量的击锤，以一定的自由落距将一定规格的探头击入土层，根据探头沉入土层一定深度所需的锤击数来判断土层性状和评价其承载力的原位测试方法，具有勘察与测试的双重性能。
动力触探试验可分为圆锥动力触探试验和标准贯入试验两大类。
动力触探试验适用于强风化、全风化的硬质岩石、各种软质岩及各类土。
圆锥动力触探DPT，简称动探，根据穿心锤质量和提升高度的不同，动力触探试验一般分为轻型、重型、超重型动力触探。
目前施工现场地基承载力测试一般选用轻型和重型。
二、标准采用现行交通部行业标准《公路桥涵施工技术规范》（JTG/ T F50—2011）第12.6条“地基检验”第12.6.2款“按桥涵大小、地基土质复杂程度及结构对地基有无特殊要求，可采用以下检验方法：1 小桥涵的地基检验可采用直观或触探方法，必要时可进行土质试验。
2 大、中桥和地基土质复杂、结构对地基有特殊要求的地基检验，宜采用触探和钻探﹙钻深至少4m﹚取样做土工试验，或按设计的特殊要求进行荷载试验。
3 特大桥或特殊结构桥梁的地基检验应符合设计规定”。
2009年版《公路工程标准施工招标文件》第七章《技术规范》第404.03-1-（4）条“地基检验可采用如下方法：对于小型构造物，一般采用直观或触探的方法，必要时可进行土质试验；对于大、中桥和地基土质复杂、结构物对地基有特殊要求的，一般采用触探和钻探取样做土工试验，或按图纸的特殊要求进行荷载试验”。
《公路工程地质勘察规范》（JTG C20-2011）3.7 原位测试3.7.1 原位测试方法可根据勘察目的、岩土条件及测试方法的适用性等按表3.7.1 选用。
表中所列动力触探试验(DPT)对碎石土、砂土很适用，对粉土、黏性土适用，对软土较适用，对承载力测试适用；静力触探试验（CPT）对砂土适用，对粉土、黏性土、软土很适用，对承载力测试适用。

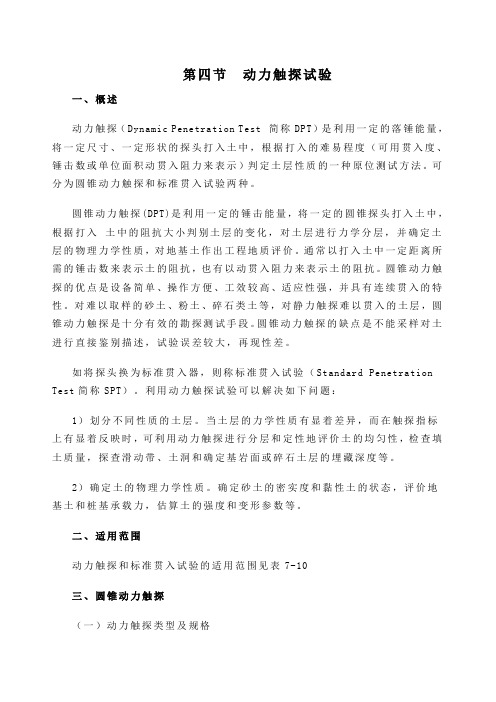

第四节动力触探试验一、概述动力触探（Dynamic Penetration Test 简称DPT）是利用一定的落锤能量，将一定尺寸、一定形状的探头打入土中，根据打入的难易程度（可用贯入度、锤击数或单位面积动贯入阻力来表示）判定土层性质的一种原位测试方法。
可分为圆锥动力触探和标准贯入试验两种。
圆锥动力触探(DPT)是利用一定的锤击能量，将一定的圆锥探头打入土中，根据打入土中的阻抗大小判别土层的变化，对土层进行力学分层，并确定土层的物理力学性质，对地基土作出工程地质评价。
通常以打入土中一定距离所需的锤击数来表示土的阻抗，也有以动贯入阻力来表示土的阻抗。
圆锥动力触探的优点是设备简单、操作方便、工效较高、适应性强，并具有连续贯入的特性。
对难以取样的砂土、粉土、碎石类土等，对静力触探难以贯入的土层，圆锥动力触探是十分有效的勘探测试手段。
圆锥动力触探的缺点是不能采样对土进行直接鉴别描述，试验误差较大，再现性差。
如将探头换为标准贯入器，则称标准贯入试验（Standard Penetration Test简称SPT）。
利用动力触探试验可以解决如下问题：1）划分不同性质的土层。
当土层的力学性质有显着差异，而在触探指标上有显着反映时，可利用动力触探进行分层和定性地评价土的均匀性，检查填土质量，探查滑动带、土洞和确定基岩面或碎石土层的埋藏深度等。
2）确定土的物理力学性质。
确定砂土的密实度和黏性土的状态，评价地基土和桩基承载力，估算土的强度和变形参数等。
二、适用范围动力触探和标准贯入试验的适用范围见表7-10三、圆锥动力触探（一）动力触探类型及规格根据《岩土工程勘察规范》（GB50021-2001) 的规定，圆锥动力触探试验的类型可分为轻型、重型和超重型三种。
其规格和适用土类应符合表7-11 的规定。
（二）技术要求根据《岩土工程勘察规范》的规定，圆锥动力触探试验技术要求应符合下列规定：1）采用自动落锤装置。
2）触探杆最大偏斜度不应超过2%，锤击贯入应连续进行；同时防止锤击偏心、探杆倾斜和侧向晃动，保持探杆垂直度；锤击速率每分钟宜为15~30击。
动力触探试验1、试验目的和适用范围动力触探是利用一定的锤击能量，将一定规格的探头和探杆打（贯）入土中，根据贯入的难易程度即土的阻抗大小判别土层变化，进行力学分析，评价土的工程性质。
通常以贯入土中的一定距离所需锤击数来表征土的阻抗，以此与土的物理力学性质建立经验关系，用于工程实践。
动力触探可分为轻型、重型和特重型。
轻型动力触探可确定一般粘性土地基承载力；重型和特重型动力触探可确定中砂以上的砂类土和碎石类土地基承载力，测定圆砾土、卵石土的变形模量。
动力触探还可以用于查明地层在垂直和水平方向的均匀程度和确定桩基承载力。
2、动力触探所用主要设备1)动力触探设备类型和规格应符合表17.36的规定。
2)动力触探设备主要参数应符合下列要求：(1)轻型动力触探探头外型尺寸应符合图17.14规定。
材料应采用45号碳素钢或采用优于45号碳素钢的钢材。
表面淬火后硬度HRC=45～50.(2)重型：特重型动力触探设备应符合以下要求：①探头：外型尺寸应符合图17.14规定，材质应符合17.14.2、2)款要求。
图17.14轻型动力触探探头外形尺寸图17.15重型、特重型动力触探探头外形尺寸②探杆：每米质量不宜大于7.5kg 。
探杆接头外径应与探杆外径相同。
探杆和接头材料应采用耐疲劳高强度的钢材。
③锤座直径应小于锤径1/2，并大于100㎜；导杆长度应满足重锤落距的要求，锤座和导杆总质量为20～25kg 。
④重锤应采用圆柱形，高径比1～2。
重锤中心的通孔直径应比导杆外径大3～4㎜。
3、试验要点1)动力触探作业前必须对机具设备进行检查，确认正常后，方可启动。
部件磨损及变形超过下列规定者，应予更换或修理。
(1)探头允许磨损量：直径磨损不得大于2mm ，锥尖高度磨损不得大于5mm ； (2)每节探杆非直线偏差不得大于0.6％； (3)所有部件连接处丝扣应完好，连接紧固。
2)动力触探机具安装必须稳固，在作业过程中支架不得偏移；动力触探时，应始终保持重锤沿导杆垂直下落，锤击频率应控制在15～30击/min ；动力触探的锤座距孔口高度不宜超过1.5cm ，探杆应保持竖直。
