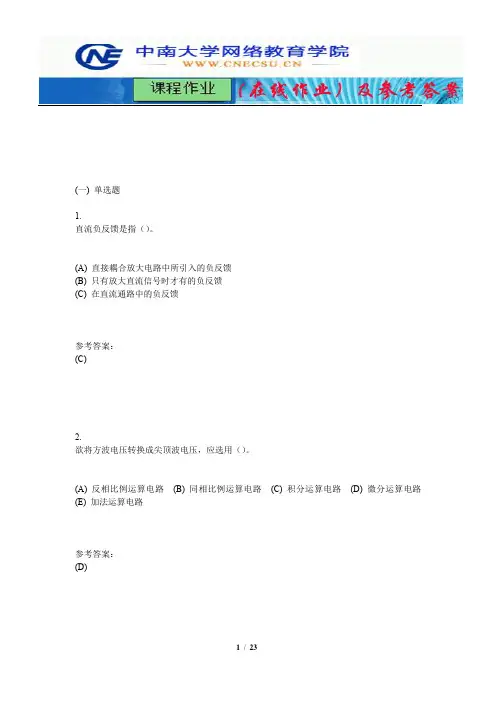

20春《电子技术基础》在线作业2答卷

(一) 单选题1.直流负反馈是指（）。

(A) 直接耦合放大电路中所引入的负反馈(B) 只有放大直流信号时才有的负反馈(C) 在直流通路中的负反馈参考答案：(C)2.欲将方波电压转换成尖顶波电压，应选用（）。

(A) 反相比例运算电路(B) 同相比例运算电路(C) 积分运算电路(D) 微分运算电路(E) 加法运算电路参考答案：(D)3.为了增大放大电路的输入电阻，应引入（）负反馈。

(A) 电压(B) 电流(C) 串联(D) 并联参考答案：(C)4.为了获得输入电压中的低频信号，应选用（）滤波电路。

(A) 带阻(B) 带通(C) 低通(D) 高通参考答案：(C)5.对于放大电路，所谓开环是指（）。

(A) 无信号源(B) 无反馈通路(C) 无电源(D) 无负载参考答案：(B)6.欲将正弦波电压叠加上一个直流量，应选用（）。

(A) 反相比例运算电路(B) 同相比例运算电路(C) 积分运算电路(D) 微分运算电路(E) 加法运算电路参考答案：(E)7.为了稳定放大电路的输出电流，应引入（）负反馈。

(A) 电压(B) 电流(C) 串联(D) 并联参考答案：(B)8.为了稳定放大电路的输出电压，应引入（）负反馈。

(A) 电压(B) 电流(C) 串联(D) 并联参考答案：(A)9.欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入（）。

(A) 电压串联负反馈(B) 电压并联负反馈(C) 电流串联负反馈(D) 电流并联负反馈参考答案：(A)10.已知输入信号的频率为10kHz～12kHz，为了防止干扰信号的混入，应选用（）滤波电路。

(A) 带阻(B) 带通(C) 低通(D) 高通参考答案：(B)11.欲实现＝－100的放大电路，应选用（）。

(A) 反相比例运算电路(B) 同相比例运算电路(C) 积分运算电路(D) 微分运算电路(E) 加法运算电路参考答案：(A)12.（）运算电路可实现函数，a、b和c均小于零。

1.N个触发器可以构成能寄存（）位二进制数码的寄存器A.N-1B.NC.N1D.2N【参考答案】: B2.PN结加正向电压时，空间电荷区将（）A.变窄B.基本不变C.变宽【参考答案】: A3.一位8421BCD码计数器至少需要（）个触发器A.3B.4C.5D.10【参考答案】: B4.一个触发器可记录一位二进制代码，它有（）个稳态。

A.0B.1C.2D.3【参考答案】: C5.在晶体管电压放大电路中，当输入信号一定时，静态工作点设置偏向截止区将可能产生( )A.底部失真B.顶部失真C.交越失真D.频率失真【参考答案】: B6.为了改善整流电压的脉动程度，要在整流电路中加接（）A.变频器B.滤波器C.稳压器【参考答案】: B7.固定偏置基本放大电路出现饱和失真时，应调节RB，使其阻值（）A.增大B.减小C.先增大后减小【参考答案】: A8.对某电路中一个NPN型硅管测试，测得UBE>0，UBC>0，UCE>0，则此管工作在（）A.放大区B.饱和区C.截止区【参考答案】: B9.负反馈对放大电路性能的影响，下列叙述中正确的是（）A.提高放大倍数B.降低放大倍数的稳定性C.带负载能力降低D.改善波形失真【参考答案】: D10.稳压电源中的稳压二极管工作于（）状态。

A.正向导通B.反向截止C.反向击穿【参考答案】: C11.直流稳压电源一般是由（）、（）、滤波、稳压四部分组成A.变压B.变频C.整流【参考答案】: AC12.直流稳压电源一般是由变压、整流、（）、（）四部分组成A.变频B.滤波C.稳压【参考答案】: BC13.如果希望减小放大电路从信号源索取的电流，则可采用（）；如希望负载变化时，输出电流稳定，应引入（）A.电压负反馈B.电流负反馈C.串联负反馈D.并联负反馈【参考答案】: BC14.单相半波整流电路只利用了电源的半个周期。

A.错误B.正确【参考答案】: B15.稳压二极管与限流电阻配合能起到稳压作用，在电路中稳压管的阳极接电源的负极。

《电子技术基础》习题答案一、单选题1抑制零点漂移的最有效的电路是（A ）A、差分放大电路B、阻容耦合电路C、直接耦合电路D、功放电路2要增大放大电路的输入电阻时，应引入（C ）反馈A、电压反馈B、电流反馈C、串联负反馈D、并联负反馈3构成计数器的基本电路是（D）。

A.或非门B.与非门C.与或非门D.触发器4放大器功率放大倍数为100，问功率增益是多少分贝（B）。

A.10dBB.20dBC.30dBD.40dB5八输入端的编码器按二进制数编码时，输出端的个数是（B）。

A.2个B.3个C.4个D.8个6编码器、译码器为（A）。

A.组合逻辑电路B.时序逻辑电路C.A和B7单相桥式整流滤波电路中，若变压器副绕组电压有效值为10V，而测得输出电压为14.1V，则说明：（B ）A、电容开路 B 负载开路 C 电容击穿 D 二极管损坏8要减小放大电路的输入电阻时，应引入（D ）反馈。

A、电压反馈B、电流反馈C、串联负反馈D、并联负反馈9理想二极管在单相桥式整流电路（电阻负载）中承受的最大反向电压是（C）。

A.大于B.小于C.等于D.大于，小于210单相半波整流电路输出电压平均值U0= （A ）A、0.45U2B、0.9U2C、1.1U2D、1.2U211利用二极管进行偏置的OTL电路是（ C）A、甲类功率放大器B、乙类功率放大器C、甲乙类功率放大器12实验中如果测得二极管的正反向电阻都很小，则该二极管（ C）A、正常B、内部断路C、已被击穿D、以上都不是13所谓机器码是指（B）。

A.计算机内采用的十六进制码B.符号位数码化了的二进制数码C.带有正负号的二进制数码D.八进制数14集成运放一般分为两个工作区，它们分别是（B）。

A.正反馈与负反馈B.线性与非线性C.虚断和虚短15在反馈放大电路中，若反馈信号与净输入信号作用于同一个节点，且瞬时极性相同，则属于（B ）A、负反馈B、正反馈C、无法判断16一共射极放大电路的NPN三极管工作在饱和导通状态，其发射结电压和集电结电压分别为（B）。

电子技术基础试题及答案一、单选题（共70题，每题1分，共70分）1.三极管具有（）放大作用。

A、电流B、功率C、电压正确答案：A2.N型半导体中多数载流子是（）A、原子核B、自由电子C、空穴正确答案：B3.由真值表得到的逻辑函数一般都要经过化简。

A、×B、✔正确答案：B4.触发器是构成时序逻辑电路的基本单元。

A、×B、✔正确答案：B5.在画放大电路的交流通路时，应将电路中的电容视为开路。

A、×B、✔正确答案：A6.最基本的逻辑关系是与，或，非。

A、×B、✔正确答案：B7.稳压二极管为避免因不可逆机穿而损坏，使用时必须串联一个适当的（）后在接入电源。

A、大电感。

B、限流电阻。

C、耦合电容。

正确答案：B8.模拟信号在时间上是一种持续变化的量，而数字信号则是一种离散量。

A、✔B、×正确答案：A9.用直流电压表测量npn型晶体三极管电路晶体三极管各电极对地电位是:ub=4.7v,uc=4.3v,ue=4v，则该晶体三极管的工作状态是（）A、饱和状态。

B、放大状态。

C、截止状态。

正确答案：A10.你只放大电路的电压放大倍数为100，当输入十毫伏时，输出是（）VA、3B、2C、1正确答案：C11.非门的逻辑功能是（）A、有0出1。

有1出0。

B、有0出0。

全1出1。

C、有1出1。

全0出0。

正确答案：A12.与二进制数100110等值的十进制数为26。

A、×B、✔正确答案：A13.放大电路采用复合管是为了增大放大倍数和输入电阻。

A、×B、✔正确答案：B14.接负载后，放大电路的放大倍数要（）A、减小。

B、增大。

C、不变。

正确答案：A15.将十进制数59写成二进制数应为（）A、111011B、111001C、110111正确答案：A16.异步二进制计数器一般由t触发器组成。

A、✔B、×正确答案：B17.桥式整流电容滤波电路输出电压的平均值，UO=（）A、U2B、0.9U2C、1.2U2正确答案：C18.射极跟随器的特点是。

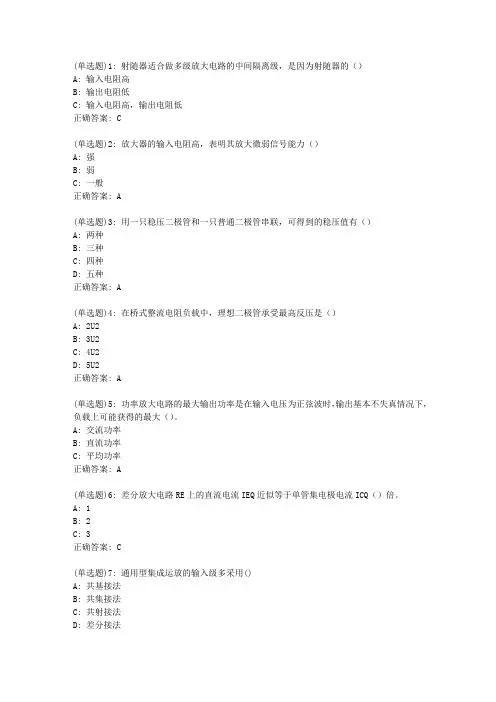

(单选题)1: 射随器适合做多级放大电路的中间隔离级，是因为射随器的（）
A: 输入电阻高
B: 输出电阻低
C: 输入电阻高，输出电阻低
正确答案: C
(单选题)2: 放大器的输入电阻高，表明其放大微弱信号能力（）
A: 强
B: 弱
C: 一般
正确答案: A
(单选题)3: 用一只稳压二极管和一只普通二极管串联，可得到的稳压值有（）
A: 两种
B: 三种
C: 四种
D: 五种
正确答案: A
(单选题)4: 在桥式整流电阻负载中，理想二极管承受最高反压是（）
A: 2U2
B: 3U2
C: 4U2
D: 5U2
正确答案: A
(单选题)5: 功率放大电路的最大输出功率是在输入电压为正弦波时，输出基本不失真情况下，负载上可能获得的最大（）。

A: 交流功率
B: 直流功率
C: 平均功率
正确答案: A
(单选题)6: 差分放大电路RE上的直流电流IEQ近似等于单管集电极电流ICQ（）倍。

A: 1
B: 2
C: 3
正确答案: C
(单选题)7: 通用型集成运放的输入级多采用()
A: 共基接法
B: 共集接法
C: 共射接法
D: 差分接法。

春北交电工电子技术基础在线作业一二集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）北交《电工电子技术基础》在线作业一0一、单选题：1.（单选题）下面选项中提高功率因数的原则叙述不对的是______ (满分A加至负载上的电压不变B负载的有功功率不变C负载的有功功率增加D原负载的工作状态不变正确答案:C2.（单选题）电容C具有______的作用。

(满分A隔直通交B隔交通直C隔直隔交低频D通直通交正确答案:A3.（单选题）负载增加指负载取用的_____和____增加。

. (满分A电流,功率B电压,功率C电流,电压D电压,电阻正确答案:A4.（单选题）下面哪些选项与电容器的电容值计算无关\n_________ (满分 A极板面积B板间距离C介电常数D极板厚度正确答案:5.（单选题）放大电路在小信号运用时的动态特性如Au、ri、r0等应采用的方法是________。

(满分A图解法B瞬时极性法C微变等效电路法D估算法正确答案:6.（单选题）电路中某处短路时的特征\n_________ (满分:)A短路处的电流等于零B短路处的电压等于零C短路处的电阻等于零D不确定正确答案:7.（单选题）三极管放大的外部件：发射结________、集电结________。

(满分:)A正偏，正偏B正偏，反偏C反偏，正偏D反偏，反偏正确答案:8.（单选题）交流设备名牌标注的电压、电流均为______。

(满分:)A最大值B最小值C平均值D有效值正确答案:9.（单选题）指出下列电路中能够把串行数据变成并行数据的电路应该是________. (满分:)AJK触发器B3/8线译码器C移位寄存器D十进制计数器正确答案:10.（单选题）电容滤波适合于要求输出电压________、负载电流________且负载变化________的场合。

(满分:)A较高,较大，较小B较高,较小，较大C较高,较大，较大D较高,较小，较小正确答案:11.（单选题）负载增加指负载取用的\n_____和____增加。

10、任意进制计数器是指计数器的模N=2n 的计数器。

（ ）三、选择题（每题2分，共10分） 1、下列结果正确的是（ ） A. B A AB += B. 11=+CC. B B B =+ 2、下列说法错误的是（ ）A. 1+A=AB. R-S 触发器有两个稳态C.译码是编码的逆过程3、下列特性方程中表示T / 触发器的是 （ ）A. Q n+1＝DB. Q n+1＝n QC. Q n+1＝n n Q T Q T +4、下列逻辑图中表示 Y ＝A ○+B 的是 （ ）（A ） （B ） （C ）5、下面三个数中最大的是（ ）A. （48）10B. （110010）2C. （34）16四、分析思考题（每题6分，共24分） 1、C B A C B A Y +=2、用反馈置数法将同步二进制计数器74LS163转为8进制计数器，如图a 所示。

3、试将T 触发器转换成T ′触发器。

4、根据逻辑表达式画出逻辑图 Y=B A B AO O OQ0Q1Q2Q3D0D1D2D3CT TCT P CPC0CR LD 74LS163五、作图计算题（每题8分，共16分）1、如图所示触发器，已知CP 为连续脉冲，试画出Q 、Q 的波形图，设触发器初态为0。

2、用555定时器构成的单稳态电路如下图所示，图中R=100k Ω，C=10uF ，试计算其输出脉宽T w 。

QQ QCPμFU电子技术期终考试试卷参考答案（A ）一、填空（每空2分，共30分）1、同步、异步2、模拟、数字3、时间、数值4、“0” 、“1”5、110011、010100016、与、或、非7、11100、28二、判断题（每题2分，共20分）1、×2、√3、 ×4、√5、√6、×7、√8、√9、√ 10、× 三、选择题（每题2分，共10分）1、B2、A3、B4、C5、C 四、分析思想题（每题6分，共24分）1、C B A C B A Y += ()CB A AC B =+=2、 3、“14、五、作图计算题（每题8分，共16分） 1、2、Tw=1.1RC=1.1×100×103×10-6=1.1SCPQ。

电子技术基础试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，以下哪个元件不是基本的逻辑门？A. 与门B. 或门C. 非门D. 放大器答案：D2. 以下哪种波形不是周期性波形？A. 正弦波B. 矩形波C. 三角波D. 指数波答案：D3. 在模拟电路中，运算放大器的基本应用不包括以下哪一项？A. 放大B. 滤波C. 信号整形D. 电源转换答案：D4. 以下哪个参数不是衡量二极管性能的指标？A. 正向压降B. 反向电流C. 击穿电压D. 电容答案：D5. 在数字电路中，触发器的类型不包括以下哪一项？A. SR触发器B. JK触发器C. D触发器D. 运算放大器答案：D6. 在模拟电路中，以下哪个元件不是构成放大器的基本元件？A. 电阻B. 电容C. 二极管D. 电感答案：C7. 以下哪种波形不是数字信号？A. 方波B. 锯齿波C. 正弦波D. 脉冲波答案：C8. 在数字电路中，以下哪个逻辑运算符不是基本的？A. 与（AND）B. 或（OR）C. 异或（XOR）D. 乘法（MULT）答案：D9. 在模拟电路中，以下哪个元件不用于信号的滤波？A. 电阻B. 电容C. 二极管D. 电感答案：C10. 以下哪种波形不是模拟信号？A. 正弦波B. 矩形波C. 三角波D. 数字信号答案：D二、填空题（每题2分，共20分）1. 在数字电路中，一个稳定的触发器在输入信号变化时，输出状态______改变。

答案：不2. 运算放大器的开环增益通常非常高，可以达到______以上。

答案：1000003. 二极管的正向导通电压通常在______左右。

答案：0.7V4. 在模拟电路中，放大器的增益可以通过改变______的值来调整。

答案：电阻5. 数字电路中的逻辑门输出状态只有______和1。

答案：06. 触发器的输出状态由______控制。

答案：输入信号7. 在数字电路中，一个稳定的触发器在没有输入信号时，输出状态______改变。

电子技术基础考试题含参考答案一、单选题（共70题，每题1分，共70分）1.直接耦合放大器的低频特性比阻容耦合放大器的（）A、相同B、差C、好正确答案：C2.对运算放大器进行调零是由于（）A、存在输入失调电流。

B、存在输入失调电压。

C、存在输入偏置电压。

正确答案：B3.本征半导体温度升高后，两种载流子浓度仍然相等。

A、✔B、×正确答案：A4.一个异步三位二进制加法计数器，当第四个cp脉冲过后，计算器状态变为（）A、101B、100C、010正确答案：B5.静态工作点，简称（）A、P点B、O点C、Q点6.接负载后，放大电路的放大倍数要（）A、减小。

B、不变。

C、增大。

正确答案：A7.组合逻辑电路有若干个输入端，只有一个输出端。

A、✔B、×正确答案：B8.组合逻辑电路中一般应有JK触发器。

A、×B、✔正确答案：A9.用真值表表示逻辑函数缺乏直观性。

A、×B、✔正确答案：A10.三端集成稳压器cw7906的输出电压是（）A、-9VB、-12VC、-6V正确答案：C11.射极跟随器实质是共集电级放大电路。

A、✔B、×12.CH7555是一种典型的cm os集成定时器。

A、✔B、×正确答案：A13.晶体管在大电流工作时遂IC的增加β值将（）A、增加。

B、下降。

C、不变。

正确答案：B14.多谐振荡器是一种无稳态触发器。

A、✔B、×正确答案：A15.直流稳压电源中的滤波电路是低通滤波电路。

A、×B、✔正确答案：B16.逻辑代数运算中，A+A=（）A、2AB、AC、A2正确答案：B17.将二进制数11011写成十六进制数应是（）A、33B、1BC、1A正确答案：B18.集成运放电路是一个集成的多级放大电路。

A、✔B、×正确答案：A19.时序逻辑电路分析的关键是求出状态方程和状态转换真值表才可画出时序图。

A、✔B、×正确答案：A20.桥式整流电容滤波电路输出电压的平均值，UO=（）A、U2B、0.9U2C、1.2U2正确答案：C21.硅二极管（）用作开关元件。

第1章检测题（共100分，120分钟）一、填空题：（每空0.5分，共25分）1、N型半导体是在本征半导体中掺入极微量的五价元素组成的。

这种半导体内的多数载流子为自由电子，少数载流子为空穴，不能移动的杂质离子带正电。

P型半导体是在本征半导体中掺入极微量的三价元素组成的。

这种半导体内的多数载流子为空穴，少数载流子为自由电子，不能移动的杂质离子带负电。

2、三极管的内部结构是由发射区、基区、集电区区及发射结和集电结组成的。

三极管对外引出的电极分别是发射极、基极和集电极。

3、PN结正向偏置时，外电场的方向与内电场的方向相反，有利于多数载流子的扩散运动而不利于少数载流子的漂移；PN结反向偏置时，外电场的方向与内电场的方向一致，有利于少子的漂移运动而不利于多子的扩散，这种情况下的电流称为反向饱和电流。

4、PN结形成的过程中，P型半导体中的多数载流子由P向N区进行扩散，N型半导体中的多数载流子由N向P区进行扩散。

扩散的结果使它们的交界处建立起一个空间电荷区，其方向由N区指向P区。

空间电荷区的建立，对多数载流子的扩散起削弱作用，对少子的漂移起增强作用，当这两种运动达到动态平衡时，PN 结形成。

5、检测二极管极性时，需用万用表欧姆挡的R×1K档位，当检测时表针偏转度较大时，与红表棒相接触的电极是二极管的阴极；与黑表棒相接触的电极是二极管的阳极。

检测二极管好坏时，两表棒位置调换前后万用表指针偏转都很大时，说明二极管已经被击穿；两表棒位置调换前后万用表指针偏转都很小时，说明该二极管已经绝缘老化。

6、单极型晶体管又称为场效应（MOS）管。

其导电沟道分有N沟道和P沟道。

7、稳压管是一种特殊物质制造的面接触型硅晶体二极管，正常工作应在特性曲线的反向击穿区。

8、MOS管在不使用时应避免栅极悬空，务必将各电极短接。

二、判断正误：（每小题1分，共10分）1、P型半导体中不能移动的杂质离子带负电，说明P型半导体呈负电性。

（错）2、自由电子载流子填补空穴的“复合”运动产生空穴载流子。

电子技术基础考试试题及答案一．填空题：(每题3分,共30分)1、N型半导体又称电子型半导体，它主要靠自由电子导电。

2、NPN型晶体三极管工作在放大状态时，三个极中电位最高的是c极。

PNP型晶体三极管工作在放大状态时，三个极中电位最高的是e 极3、单级共射放大器对信号有放大和反相两个作用。

4、串联负反馈能提高放大器的输入电阻，并联负反馈能降低放大器的输入电阻。

5、差分放大器可以放大差模信号，抑制共模信号。

6、（25）10=（11001）27、逻辑函数F=ABC+A+B+C的逻辑值为 1 。

8、时序逻辑电路的特点是电路任何时刻的输出状态不仅取决于该时刻的输入状态，而且还取决于电路的原有状态。

9、与非门构成的基本RS触发器中，设S=0，R=1时，其输出状态是 1 。

10、能够暂时存放二进制数据的电路称为寄存器。

二．选择题（每题3分，共30分）1．将交流电变换为脉动直流电的电路称为：（ A ）A.整流电路B.滤波电路C.稳压电路D.放大电路2．固定偏置共发射极放大电路中，三极管工作在放大区，如果将Rc 增大，此时三极管为放大状态，则集电极电流Ic将：（B）A.显著减小B.不变C.显著增加D.无法确定3．放大器若要提高输入电阻，降低输出电阻，应引入的反馈类型是：（B ）A.电压并联负反馈B.电压串联负反馈C.电流并联负反馈D.电流串联负反馈4．单管功率放大器，在阻抗匹配时，输出的不失真交流功率达到最大，此时功率放大器的效率为：（C）A.100％B.75％C.50％D.25％5．已知某差动放大电路的差模放大倍数为100，共模放大倍数为2，则共模抑制比K CMR为（C ）A .100 B. 50 C .1/50 D.1/1006．正弦波振荡器的振荡频率f取决于（B）A.放大电路的放大倍数B.反馈网络元件的参数C.正反馈的强弱D.电源电压的高低信号，2，3端悬空，则Y=（B ）A. 0B. 1C .A D. AAA8．要表示十进制数的十个数码需二进制数码的位数至少为（C ） A .2位 B .3位 C. 4 位 D. 5位 9．已知某逻辑门的真值表如图所示，则对应的门的逻辑符号是（ C ） A. B. C. D.10．将JK 触发器J K 两端短接，就可以接成 （ C ）A.RS 触发器B.D 触发器C.T 触发器D.T ’触发器 三、分析计算题：（每题10分，共40分）1．分析下面组合逻辑电路的逻辑功能（要求写出函数表达式，列出真值表）。

2020年智慧树知道网课《电子技术基础》课后章节测试满分答案1.引言单元测试是软件开发中的重要环节，通过对代码的小规模测试，可以及早发现和解决问题，提高软件质量和开发效率。

在单元测试中，测试用例的编写和执行是至关重要的步骤。

本文将介绍单元测试的基本概念和测试用例的编写方法。

2.半导体物理2.1 N型半导体和P型半导体的区别在半导体中掺入三价元素可以将其改型为P型半导体，而N型半导体的多子是自由电子，因此它带负电。

2.2 PN结的特性PN结在无光照、无外加电压时，结电流为零。

当PN结加正向电压时，空间电荷区将变窄。

当一个Si材料PN结外加反向电压时，它的耗尽层变宽，势垒增强。

因此，其扩散电流为微安数量级。

2.3 晶体管的工作原理处于放大状态的晶体管，集电极电流是多子漂移运动形成的。

PNP管工作于放大区的偏置条件是发射结正偏导通，集电结反偏。

晶体管工作于放大区时，流过发射结的电流主要是扩散电流。

当晶体管工作在放大区时，发射结电压和集电结电压应为前者正偏、后者反偏。

3.放大电路3.1 放大电路的基本概念只有电路既放大电流又放大电压，才称其有放大作用。

放大电路必须加上合适的直流电源才能正常工作。

由于放大的对象是变化量，所以当输入直流信号时，任何放大电路的输出都毫无变化。

3.2 直接耦合放大电路的问题直接耦合放大电路存在零点漂移的原因是晶体管参数受温度影响。

集成放大电路采用直接耦合方式的原因是放大交流信号。

4.结论本文介绍了单元测试、半导体物理和放大电路的基本概念和相关知识点。

对于软件开发人员和电子工程师来说，掌握这些知识是非常重要的。

在实践中，我们需要不断地研究和总结，提高自己的技能水平。

S=0,R=1D.S=R=0答案：D。

输入S和R都为0时，锁存器保持原态不变。

2判断题】(10分)D触发器的输入端只有一个数据输入端，没有时钟输入端。

A.错B.对答案：A。

D触发器有一个数据输入端和一个时钟输入端。

3单选题】(10分)在计算机中，常用的存储器有（）A.RAM和ROMB.EPROM和EEPROMC.SRAM和DRAMD.以上都是答案：D。

1.二进制数（101010）2可转换为十进制数（）A.42B.84C.52D.43【参考答案】: A2.理想二极管构成的电路如题题4图所示，则输出电压Uo为（）。

RA.-10VB.-4VC.+6VD.+10V【参考答案】: B3.在以下输入情况中，“或非”运算的结果为逻辑1的是（）。

A.全部输入为0B.全部输入为1C.任一输入是0，其它输入为1D.任一输入是1，其它输入为0【参考答案】: A4.和TTL电路相比CMOS电路最突出的优势在（）。

A.可靠性高B.抗干扰能力强C.速度快D.功耗低【参考答案】: D5.数字电路中使用的数制是（）。

A.二进制B.八进制C.十进制D.十六进制【参考答案】: A6.在题18图中，引入何种反馈？（）A.正反馈B.负反馈C.无反馈D.不确定【参考答案】: C7.整流的目的是（）。

A.将交流变成直流B.将直流变成交流C.将高频变成低频D.净输入量减小【参考答案】: D8.硅稳压管的工作状态是（）。

A.正向导通B.正向击穿C.反向截止D.反向击穿【参考答案】: D9.对半导体而言，其正确的说法是（）。

A.P型半导体中由于多数载流子为空穴，所以它带正电B.N型半导体中由于多数载流子为自由电子，所以它带负电C.P型半导体和N型半导体本身都不带电D.P、N型半导体都带负电【参考答案】: C10.下列与F=A+B+C相等的逻辑函数为（）。

A.F=B.F=C.F=D.F=【参考答案】: C11.理想二极管构成的电路如题43图所示，则输出电压UO为（）。

A.3VB.10VC.-3VD.-10V【参考答案】: B12.某逻辑门的输入端A. B和输出端F的波形图如题37图所示， F与A.B的逻辑关系是（）。

A.与非B.同或C.异或D.或【参考答案】: B13.若要求放大电路输入电阻高，且稳定输出电压，在放大电路中应引入的负反馈组态为（）。

A.电流串联B.电流并联C.电压串联D.电压并联【参考答案】: C14.三极管组成的放大电路在工作时，测得三极管上各电极对地直流电位分别为V E=3V,V B=3.7V,V C=3.3V，则此三极管已处于（）。

《电子技术基础》课程习题集西南科技大学成人、网络教育学院所有习题【说明】：本课程《电子技术基础》（编号为 08001）共有单项选择题 , 简答题 , 计算题 1, 作图题 1, 作图题 2, 计算题 2, 剖析题 , 化简题等多种试题种类，此中，本习题集中有 [ 计算题 2, 作图题 2] 等试题种类未进入。

一、单项选择题1.测得 NPN三极管的三个电极的电压分别是U =1.2V ，U =0.5V ，U =3V，该三极管处在（）B E C状态。

A. 击穿B.截止C.放大D.饱和2.二极管的主要特征是（）。

A. 放大特征B.恒温特征C.单导游电特征D.恒流特征3.在 N 型半导体中（）。

A. 只有自由电子B. 只有空穴C.有空穴也有电子D. 没有空穴也没有自由电子4.三极管的两个PN结都正偏，则晶体三极管的状态是（）。

A. 放大B.饱和C.截止D.倒置5.工作在放大状态的某三极管，当输入电流 I B=10μA时，I C=1mA；而 I B=20μA时，IC=1.8mA，则该三极管的沟通电流放大系数为（）。

A.50B.80C.100D.1806.稳压管的稳压是其工作在（）。

A. 正导游通B.反向截止C.反向击穿区D.正向死区7.在某放大电路中测得三极管三个极的静态电位分别为0V、 -10V和 -9.3V，则该管为（）。

A.NPN硅管B.NPN锗管C.PNP硅管D.PNP锗管8.在杂质半导体中，多半载流子的浓度主要取决于（）。

A.温度B.混杂工艺C.杂质浓度D.晶体缺点9.测得 NPN型硅三极管三个电极电位分别为：U B=2.8V ， U E=2.1V ， U C＝ 3.6V ，则该管处于（）状态。

A. 饱和B.截止C.放大D.击穿10.P 型半导体中的自由电子浓度（）空穴浓度。

A. 大于B.小于C.等于D.大于或等于11.N 型半导体是在纯净的本征半导体中加入（）。

A. 自由电子B.空穴C.硼元素D.磷元素12.三极管工作在放大区的条件是（）。

电工类第五版《电子技术基础》全章节习题与及答案一．填空题：(共59题)1.PN结正向偏置时，应该是P区的电位比N区的电位高。

2.硅二极管导通时的正向管压降约为0.7V 。

3.锗二极管导通时的正向管压降约为0.2V 。

4.半导体三极管放大的实质是小电流控制大电流。

5.工作在截止和饱和状态的三极管可作为开关器件使用。

6.三极管的极限参数分别是I CM、P CM和U CEO。

7.在共射极放大电路中输出电压和输入电压的相位相反。

[此处图片未下载成功]8.小功率三极管的输入电阻经验公式= 30 09.放大电路产生非线性失真的根本原因静态工作点不合适。

10.在放大电路中负载电阻值越大其电压放大倍数越大。

11.反馈放大器是由基本放大电路和反馈电路组成。

12.电压负反馈的作用是稳定输出电压。

13.电流负反馈的作用是稳定输出电流。

14.反馈信号增加原输入信号的反馈叫正反馈。

15.反馈信号减弱原输入信号的反馈叫负反馈。

16.放大直流信号时放大器应采用的耦合方式为直接耦合。

17.为克服零漂常采用长尾式和具有恒流源的差动放大电路。

18.集成运放按电路特性分类可分为通用型和专用型。

19.线性状态的理想集成运算放大器，两输入端电位差=0。

20.线性状态的理想集成运算放大器，两输入端的电流=0。

21.单门限电压比较器中的集成运放工作在开环状态。

22.单门限电压比较器中的集成运放属于线性应用。

23.将交流电变换成直流的过程叫整流。

24.在单相桥式整流电路中，如果负载电流是20A,则流过每只晶体二极管的电流是10 A。

25.在输出电压平均值相等的情况下，三相半波整流电路中二极管承受的最高反向电压是三相桥式整流电路的2倍.26.整流二极管的冷却方式有自冷、风冷和水冷三种。

27.检查硅整流堆正反向电阻时对于高压硅堆应用兆欧表。

28.三端可调输出稳压器的三端是指输入、输出和调整三端。

29.三端固定输出稳压器CW7812型号中的12表示为 12 V。

全国2018年4月电子技术基础(二)试题课程代码：02273一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．三极管β值是反映（）能力的参数。

A．电压控制电压B．电流控制电流C．电压控制电流D．电流控制电压2．N沟道绝缘栅增强型场效应管的电路符号是（）3．互补对称功率放大器是（）A．共发射极电路B．共基极电路C．共集电极电路D．差动电路4．振荡频率较低，一般在1MHz以内的电路是（）A．变压器耦合振荡器B．文氏桥振荡器C．电感三点式振荡器D．电容三点式振荡器5．桥式整流电容滤波电路输出电压平均值U0(A V)= （）A．0.45U2 B．0.9U2C．1.1U2 D．1.2U26．用三端稳压器组成稳压电路，要求U0=5V I0=0.5A应选用的稳压器是（）A．CW7805 B．CW7905C．CW78M05 D．CW78L057．三位二进制代码可以编出的代码有（）A．3种 B．4种C．6种D．8种12 8．字母A 的ASCII 码为（ ）A ．3AHB ．41HC ．42HD ．61H9．在l0线-4线优先编码器74HCl47中，当输入9IN =0时，则输出=0123Y Y Y Y （ ）A ．1001B ．1000C ．0111D ．011010．发光二极管的工作电流为（ ）A ．几~几十(微安)B ．几十~几百(微安)C ．几~十几(毫安)D ．几安培11．在CP 有效的情况下，当输入端J=l 、K=0时，则J-K 触发器的输出Qn+1=（） A ．1 B ．0C ．QnD ．nQ12．已知逻辑函数C B AC B A Z ++=则根据逻辑关系可等效为（ ）A ． CB AC + B ．C B B A +C ． AC B A +D ．C A AB +13．用555定时器构成的施密特触发器当5脚经电容接地时，两个阈值电压是（）A ． CC CC V V 3231 B ．CC CC V V 31C ．CC CC V V 32D ．CC CC V V 14．多谐振荡器是用来产生（ ）A ．正弦波B ．三角波C ．锯齿波D ．矩形波15．通常情况下，ADC 和DAC 从速度上比较（ ）A ．DAC 比ADC 快B ．DAC 比ADC 慢C ．一样快D ．无法确定二、填空题(本大题共15小题，每小题1分，共15分)请在每小题的空格中填上正确答案。
