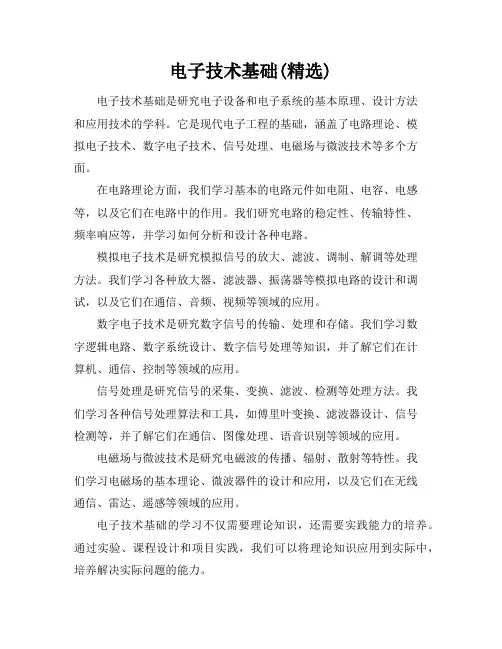

电子技术基础(精选)电子技术基础是研究电子设备和电子系统的基本原理、设计方法和应用技术的学科。
它是现代电子工程的基础，涵盖了电路理论、模拟电子技术、数字电子技术、信号处理、电磁场与微波技术等多个方面。
在电路理论方面，我们学习基本的电路元件如电阻、电容、电感等，以及它们在电路中的作用。
我们研究电路的稳定性、传输特性、频率响应等，并学习如何分析和设计各种电路。
模拟电子技术是研究模拟信号的放大、滤波、调制、解调等处理方法。
我们学习各种放大器、滤波器、振荡器等模拟电路的设计和调试，以及它们在通信、音频、视频等领域的应用。
数字电子技术是研究数字信号的传输、处理和存储。
我们学习数字逻辑电路、数字系统设计、数字信号处理等知识，并了解它们在计算机、通信、控制等领域的应用。
信号处理是研究信号的采集、变换、滤波、检测等处理方法。
我们学习各种信号处理算法和工具，如傅里叶变换、滤波器设计、信号检测等，并了解它们在通信、图像处理、语音识别等领域的应用。
电磁场与微波技术是研究电磁波的传播、辐射、散射等特性。
我们学习电磁场的基本理论、微波器件的设计和应用，以及它们在无线通信、雷达、遥感等领域的应用。
电子技术基础的学习不仅需要理论知识，还需要实践能力的培养。
通过实验、课程设计和项目实践，我们可以将理论知识应用到实际中，培养解决实际问题的能力。
电子技术基础是电子工程的基础学科，它为后续的电子工程学习和研究提供了必要的知识和技能。
通过学习电子技术基础，我们可以深入了解电子设备和电子系统的工作原理，掌握设计和调试各种电子电路的方法，并为将来的电子工程领域的工作打下坚实的基础。
电子技术基础（精选）电子技术基础是研究电子设备和电子系统的基本原理、设计方法和应用技术的学科。
它是现代电子工程的基础，涵盖了电路理论、模拟电子技术、数字电子技术、信号处理、电磁场与微波技术等多个方面。
在电路理论方面，我们学习基本的电路元件如电阻、电容、电感等，以及它们在电路中的作用。

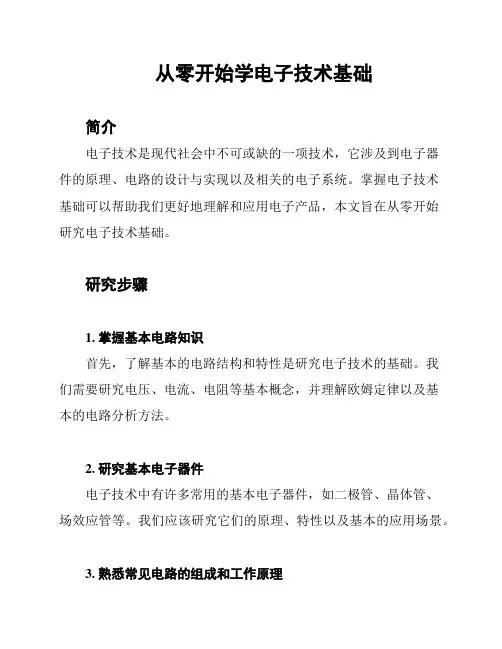

从零开始学电子技术基础简介电子技术是现代社会中不可或缺的一项技术，它涉及到电子器件的原理、电路的设计与实现以及相关的电子系统。
掌握电子技术基础可以帮助我们更好地理解和应用电子产品，本文旨在从零开始研究电子技术基础。
研究步骤1. 掌握基本电路知识首先，了解基本的电路结构和特性是研究电子技术的基础。
我们需要研究电压、电流、电阻等基本概念，并理解欧姆定律以及基本的电路分析方法。
2. 研究基本电子器件电子技术中有许多常用的基本电子器件，如二极管、晶体管、场效应管等。
我们应该研究它们的原理、特性以及基本的应用场景。
3. 熟悉常见电路的组成和工作原理研究电子技术的过程中，我们需要了解一些常见的电子电路，如放大电路、滤波电路、稳压电路等。
了解这些电路的组成和工作原理，可以帮助我们更好地理解电子技术的应用。
4. 硬件实践研究电子技术不仅仅是理论知识，还需要进行实践。
我们可以购买一些基本的电子器件，进行实际的电路搭建和调试，从而提高我们的实际操作能力。
5. 深入研究和应用在掌握了基本的电子技术知识后，我们可以选择深入研究一些特定的电子技术领域，如模拟电子技术、数字电子技术、嵌入式系统等。
根据自己的兴趣和需求，选择相应的研究资料进行深入研究和应用。
总结研究电子技术基础是一个循序渐进的过程，需要逐步掌握基础知识并进行实际的应用实践。
通过研究和实践，我们可以更好地理解电子技术的原理和应用，为未来的研究和工作打下坚实的基础。
以上是从零开始学习电子技术基础的一些建议和步骤，希望对您有所帮助。
祝您学习顺利！。

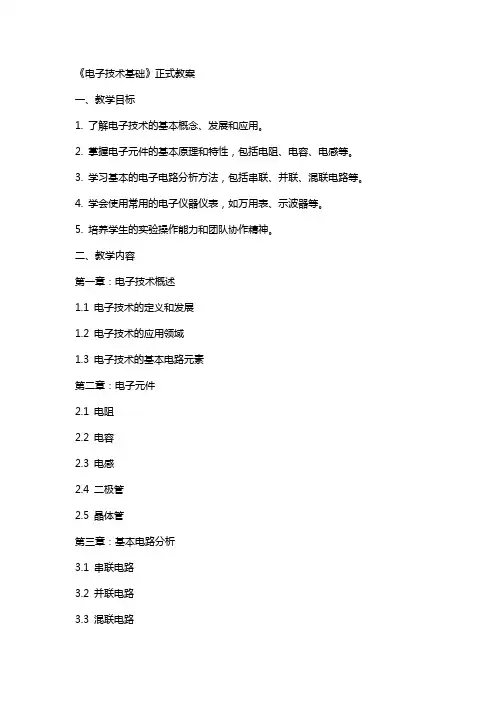

《电子技术基础》正式教案一、教学目标1. 了解电子技术的基本概念、发展和应用。
2. 掌握电子元件的基本原理和特性，包括电阻、电容、电感等。
3. 学习基本的电子电路分析方法，包括串联、并联、混联电路等。
4. 学会使用常用的电子仪器仪表，如万用表、示波器等。
5. 培养学生的实验操作能力和团队协作精神。
二、教学内容第一章：电子技术概述1.1 电子技术的定义和发展1.2 电子技术的应用领域1.3 电子技术的基本电路元素第二章：电子元件2.1 电阻2.2 电容2.3 电感2.4 二极管2.5 晶体管第三章：基本电路分析3.1 串联电路3.2 并联电路3.3 混联电路3.4 电路的功率和能量第四章：常用电子仪器仪表4.1 万用表的使用4.2 示波器的使用4.3 信号发生器和频率计的使用第五章：实验操作与团队协作5.1 电子实验的基本操作5.2 电子实验的安全注意事项5.3 团队协作与沟通技巧三、教学方法1. 讲授法：讲解电子技术的基本概念、原理和分析方法。
2. 实验法：通过实验操作，让学生亲手实践，加深对电子技术的理解和掌握。
3. 案例分析法：分析实际应用中的电子技术案例，提高学生的应用能力。
4. 小组讨论法：鼓励学生相互交流、讨论，培养团队合作精神。
四、教学评价1. 平时成绩：包括课堂表现、作业完成情况等，占总评的30%。
3. 期末考试：包括理论知识、电路分析和实际操作，占总评的40%。
五、教学资源1. 教材：《电子技术基础》正式教案。
2. 实验设备：电阻、电容、电感、二极管、晶体管等元件，万用表、示波器等仪器仪表。
3. 辅助材料：教案、PPT课件、实验指导书等。
六、教学进度安排1. 第一章：2课时2. 第二章：3课时3. 第三章：4课时4. 第四章：3课时5. 第五章：2课时七、教学注意事项1. 注重学生的安全意识和实验操作规范。
2. 鼓励学生提问，及时解答学生疑问。
3. 关注学生的学习进度，适时调整教学难度和节奏。

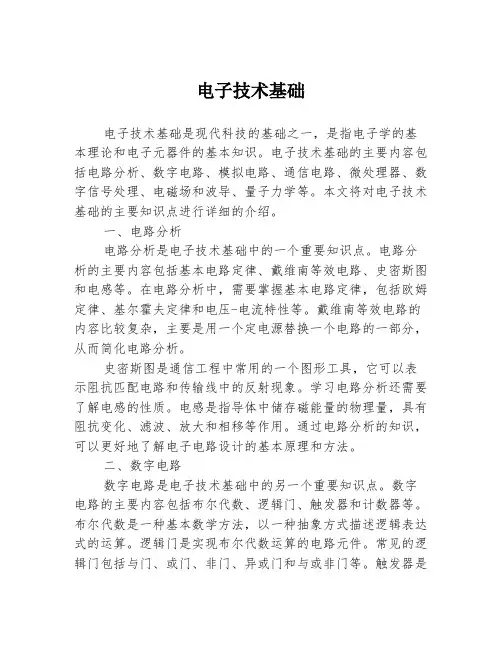

电子技术基础电子技术基础是现代科技的基础之一，是指电子学的基本理论和电子元器件的基本知识。
电子技术基础的主要内容包括电路分析、数字电路、模拟电路、通信电路、微处理器、数字信号处理、电磁场和波导、量子力学等。
本文将对电子技术基础的主要知识点进行详细的介绍。
一、电路分析电路分析是电子技术基础中的一个重要知识点。
电路分析的主要内容包括基本电路定律、戴维南等效电路、史密斯图和电感等。
在电路分析中，需要掌握基本电路定律，包括欧姆定律、基尔霍夫定律和电压-电流特性等。
戴维南等效电路的内容比较复杂，主要是用一个定电源替换一个电路的一部分，从而简化电路分析。
史密斯图是通信工程中常用的一个图形工具，它可以表示阻抗匹配电路和传输线中的反射现象。
学习电路分析还需要了解电感的性质。
电感是指导体中储存磁能量的物理量，具有阻抗变化、滤波、放大和相移等作用。
通过电路分析的知识，可以更好地了解电子电路设计的基本原理和方法。
二、数字电路数字电路是电子技术基础中的另一个重要知识点。
数字电路的主要内容包括布尔代数、逻辑门、触发器和计数器等。
布尔代数是一种基本数学方法，以一种抽象方式描述逻辑表达式的运算。
逻辑门是实现布尔代数运算的电路元件。
常见的逻辑门包括与门、或门、非门、异或门和与或非门等。
触发器是一种逻辑电路元件，由多个逻辑门构成，可以存储和输出1或0的二进制数字信号。
计数器是能够记录电子数据的设备，可以用来计算时间、频率和速度等信息。
数字电路在电子技术中的应用非常广泛，包括数字信号处理、数字逻辑设计、计算机电路和数字通信系统等。
通过数字电路的知识，可以更好地理解和设计数字电子系统。
三、模拟电路模拟电路是电子技术基础中的另一个重要知识点。
模拟电路的主要内容包括放大器、滤波器、振荡器和功率放大器等。
放大器是模拟电路中最常见的元件，有增益、放大和滤波等作用。
滤波器是对信号进行滤波和去噪的电路，可以减少杂音和干扰等。
振荡器是一种元件，可以产生稳定的交流电信号。

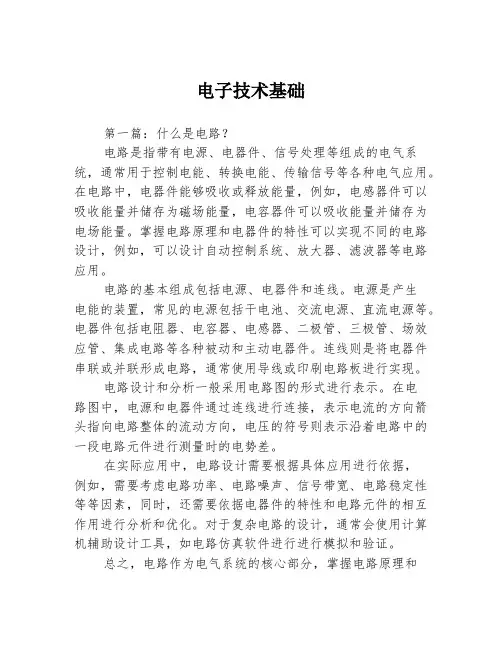

电子技术基础
第一篇：什么是电路？
电路是指带有电源、电器件、信号处理等组成的电气系统，通常用于控制电能、转换电能、传输信号等各种电气应用。
在电路中，电器件能够吸收或释放能量，例如，电感器件可以吸收能量并储存为磁场能量，电容器件可以吸收能量并储存为电场能量。
掌握电路原理和电器件的特性可以实现不同的电路设计，例如，可以设计自动控制系统、放大器、滤波器等电路应用。
电路的基本组成包括电源、电器件和连线。
电源是产生
电能的装置，常见的电源包括干电池、交流电源、直流电源等。
电器件包括电阻器、电容器、电感器、二极管、三极管、场效应管、集成电路等各种被动和主动电器件。
连线则是将电器件串联或并联形成电路，通常使用导线或印刷电路板进行实现。
电路设计和分析一般采用电路图的形式进行表示。
在电
路图中，电源和电器件通过连线进行连接，表示电流的方向箭头指向电路整体的流动方向，电压的符号则表示沿着电路中的一段电路元件进行测量时的电势差。
在实际应用中，电路设计需要根据具体应用进行依据，
例如，需要考虑电路功率、电路噪声、信号带宽、电路稳定性等等因素，同时，还需要依据电器件的特性和电路元件的相互作用进行分析和优化。
对于复杂电路的设计，通常会使用计算机辅助设计工具，如电路仿真软件进行进行模拟和验证。
总之，电路作为电气系统的核心部分，掌握电路原理和
设计方法十分重要。
在实际应用中，不同的电路设计可以实现不同的电气控制和信号处理功能。

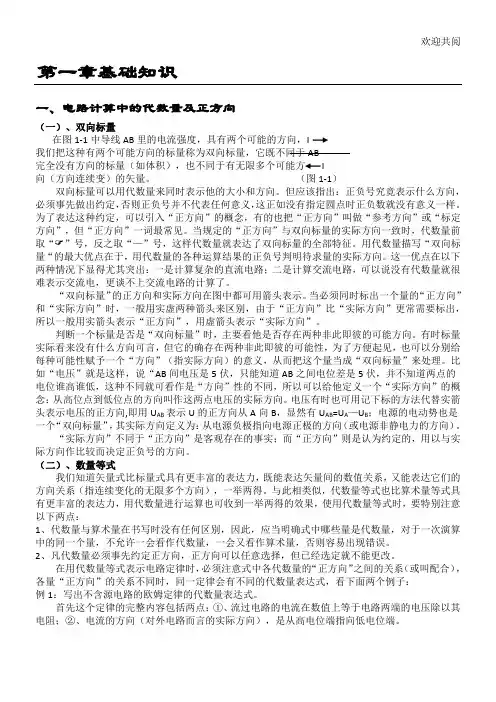

欢迎共阅第一章基础知识一、电路计算中的代数量及正方向（一）、双向标量在图1-1中导线AB 里的电流强度，具有两个可能的方向，I 我们把这种有两个可能方向的标量称为双向标量，它既不同于AB完全没有方向的标量（如体积），也不同于有无限多个可能方 I向（方向连续变）的矢量。
（图1-1）取“ 量念：向）。
有更丰富的表达力，用代数量进行运算也可收到一举两得的效果，使用代数量等式时，要特别注意以下两点：1、代数量与算术量在书写时没有任何区别，因此，应当明确式中哪些量是代数量，对于一次演算中的同一个量，不允许一会看作代数量，一会又看作算术量，否则容易出现错误。
2、凡代数量必须事先约定正方向，正方向可以任意选择，但已经选定就不能更改。
在用代数量等式表示电路定律时，必须注意式中各代数量的“正方向”之间的关系（或叫配合），各量“正方向”的关系不同时，同一定律会有不同的代数量表达式，看下面两个例子： 例1：写出不含源电路的欧姆定律的代数量表达式。
首先这个定律的完整内容包括两点：①、流过电路的电流在数值上等于电路两端的电压除以其电阻；②、电流的方向（对外电路而言的实际方向），是从高电位端指向低电位端。
若用算术量表示即I=U/R，此只表示了欧姆定律的一个内容，若要同时表示两个内容，则必须用代数量等式表示，共有两种形式：一种是I和U的正方向规定的一致如图2-2所示，则有I=U/R；另一种是I和U的正方向规定的相反如图2-2所示，则有I=-U/R。
以上两式都能分两种情况加以说明：由图2-1知A点比B点电位高；由图2-2知B点比A点电位高；证明略。
UU例2：写出含源电路的欧姆定律的表达式。
ABAB首先讨论一段最简单的含源电路—无II内阻电源，其关系式也有两种可能。
（图2-2）（图2-3）图2-4所示U=ε；图2-5所示U=-ε。
再讨论有内阻电源，它可等所示，设步有如果按图=U-Ir。
✍✍R就AB开路时Ｕ常数τ三、晶体管的功率损耗１、处于甲类放大状态的晶体管，功率损耗为ＰＣ＝（１／２）ＰＣＭ，其中ＰＣＭ为最大允许集电极损耗功率。
电子技术基础知识电子技术基础知识1.2电子技术基础知识一、填空1、电容器的主要技术指标有Vmax、标称电容值、和允许误差范围四只200μF/50V的电容器串联，等效电容量为50μF。
2、三极管的极限参数有Pcm、Icm、BVceo。
（集电极、发射极、击穿电压）3、有一个稳压二极管稳压电路，焊接后挑食时发现其稳压输出端只有0.7伏的电压，经检查元件是好的，出现这种故障的原因是接反。
4、稳压管工作在反向击穿区，稳压管接入电路时，阴极应接电压的正极，阳极接负极，反映稳压管性能的参数时动态电阻。
6、晶闸管三个电极的名称是阳极、阴极和门极。
7、在晶体管放大电路中，反馈信号取自于输出电压，这种反馈叫做电压反馈。
8、三极管放大电路设置静态工作点的目的是获得最大不失真输出。
9、场效应管是通过改变栅源电压来改变漏极电流的，所以它是一个电压控制器件；根据结构的不同，场效应管可分为结型和绝缘栅型两种类型。
10、把集成运放接成负反馈组态是集成运放线性应用的必要条件。
而在开环或正反馈时，集成运放工作在非线性工作状态。
11、已知某深度负反馈电路A Ud=100，F=0.1，则A Uf=9。
12、正弦波振荡电路一般由基本放大电路、反馈电路、选频网络和稳压电路等四个环节组成，而且缺一不可。
13、若采用市电供电，则通过变压、整流、滤波和稳压后可得到稳定的直流电。
14、理想运算放大器的开环放大倍数A od为∞，输入阻抗为∞，输出阻抗R为0，共模抑制比od为∞，频带宽度BW为∞。
KCMR15、串联型稳压电源电路包括调整输出、比较放大、采样和基准电位四个环节。
16、一个10位的DAC，输出电压满量程为10V，则它的分辨率为1/（210-1），能分辨的最小电压值为10/210V。
17、TTL电路多余管脚可以悬空，CMOS电路则不能悬空。
18、三极管放大器有共集、共射和共基三种基本组态。
19、多级放大器的级间耦合方式一般有直接耦合、光电耦合和变压器耦合三种。
电子技术基础知识一.电流1.电路一般是有哪几部分组成的？答: 电路一般由电源、开关、导线、负载四部分组成。
2.电流, 是指电荷的定向移动。
3.电流的大小称为电流强度（简称电流, 符号为I）, 是指单位时间内通过导线某一截面的电荷量, 每秒通过1库仑的电量称为1「安培」（A）。
4.电流的方向, 是正电荷定向移动的方向。
5.电流的三大效应: 热效应磁效应化学效应6.换算方法: 1A=1000mA 1mA=1000μA 1μA=1000nA1nA=1000pA 1KA=1000A①必须具有可以自由移动的电荷(金属中只有负电荷移动, 电解液中为正负离子同时移动）。
②导体两端存在电压差（要使闭合回路中得到连续电流, 必须要有电源）。
③电路必须为通路。
8.电流表和电压表在电路中如何连接？为什么？答: 电流表在电路中应和被测电路串联相接,由于电流表内阻小,串在电路中对电路影响不大;电压表在电路中应和被测电路并联相接,由于电压表内阻大,并联相接分流作用对电路影响较小.二.电阻1.电阻表达导体对电流阻碍作用的大小。
2.电阻在电路中通常起分压、分流的作用3.换算方法: 1MΩ=1000KΩ；1KΩ=1000Ω4.导体的电阻的大小导体的长度、横截面积、材料和温度有关。
5.电阻元件是对电流呈现阻碍作用的耗能元件, 例如灯泡、电热炉等电器。
电阻定律: R=ρL/Sρ——制成电阻的材料电阻率, 国际单位制为欧姆·米（Ω·m）；L——绕制成电阻的导线长度, 国际单位制为米（m）；S ——绕制成电阻的导线横截面积, 国际单位制为平方米（㎡）；R ——电阻值, 国际单位制为欧姆（Ω）。
6.使用万用表, 应先关掉电路板路的电源以免烧坏万用表, 若有其他电阻并在被测电阻上, 应先断开其他电阻后再测, 测时两手不应接触表棒或被测电阻的裸露导电部分,以免引起误差。
7.使用万用表, 应先关掉电路板路的电源以免烧坏万用表, 若有其他电阻并在被测电阻上, 应先断开其他电阻后再测, 测时两手不应接触表棒或被测电阻的裸露导电部分,以免引起误差。
电子技术基础
电子技术基础
电阻：
1:作用：用于降压限流。
2:符号:
它一般用“ R”表示。
单位为欧姆（）
3:串并联.
串联：R=R1+R2+ …Rn 1=11=12= …Rn U=U1+U2+ …Un
并联：R\仁R1\1+R2\1+ … Rn\1 1=11+12+ …In U=U1=U2= •…Un 分压公式：R2\R仁U2\U1分流公式：R2\R1=I1\I2
4:电阻的分类。
1:固定电阻（不可调的电阻）
按结构分｛2 :可变电阻（可调的电阻）
1:碳膜电阻（RT）
按材料分｛2:金属膜电阻（RJ）
3:线绕电阻（RX
5 :电阻的参数。
8\1W
色4\1W
勺标
2\1W1W 5W10W
颜色第一色第二色第三色第四色环环环环
黑10 棕 1 1 10 红 2 2 10 橙 3 3 10 黄 4 4 10 绿 5 5 10 蓝 6 6 10 紫7 7 10 灰8 8 10 白9 9 10
10 ± 5% 10 士 10% ± 20%
标停他第•位仆效Bt 字 标称（ff 第二位右毀做字 ； 标《MH 刊迪敷后o 的亍他
6:热敏电阻
—~C
符号：
热敏电阻的温度系数。
正温度系数：温度升高阻值变大，温度下降阻值变小。
负温度系数：温度升高组织变小，温度下降组织变大。
7:压敏电阻。
压敏电阻在没有超过它的额定电压时， 它的阻值很大，对电路没有影响。
当外界电压超过
它
的额定电压时，压敏电阻被击穿 220V 短路造成保险丝熔断。
二.电容器
金
银
本色
1■符号:
它一般用“ C ”表示。
2■组成。
它是由两块平行的半导体中间隔着绝缘介质构成。
3.特性。
1■通交流隔直流（通高频阻低频）。
2■充电放电特性。
4■什么叫电容放电？
当电容两端电压高于外电路电压时电容器就开始放电，放电时间长短与电阻和电容的容量有关，电阻越大容量越大放电越慢，要想让电容器快速放电只需将电容两端直接短路就可以直接放电（只适用于容量小的电容）。
5■电容的基本单位：
法拉（F）
毫法拉（Mf）微法拉（uF）纳法拉（nf）皮法拉（pF）
凡是用整数表示电容大小，而且没有标单位的，通常表示pF （电解电容除外）
凡是用小数表示电容大小，而且没有标单位的，通常表示uF。
6■电容的容抗。
电容器虽然具有通交流，但对交流电也有阻碍作用，通常称这种阻碍作用为容抗（Xc）
公式：Xc=1/2 Fc X c—容抗（）F—频率（HZ） C —容量（F）
从式中可以看出当“C” 一定时，容抗与交流电的频率成反比频率越高容抗越小阻碍作用越小，因此电容具有通高频阻低频。
当“ F” 一定时容抗与电容量的大小也成反比容量越大容抗越小，因此容量大的电容一般用于低频电路中，容量小的电容用于高频电路中。
7.电容的串并联：
①电容的串联：1/C总=1/C1+1/C2+ •…+1/Cn U总=U1+U2十…Un
电容串联容量变小，耐压值变高。
②电容的并联：C总=C1+C2+ • • +Cn U总=U仁U2= • • =Un
电容并联电容的容量增大，它的耐压值以最小值为算。
K —静电力恒量S—正对面积d—正对距离一介电常数—正比与9 x 109牛顿米/库伦
从公式可以看出电容器的大小和它的正对面积成正比与它的正对距离成反比，要想改变电容的大小要改变面积或距离，在实际的运用当中两个极板的距离是一定的，通过改变面积来实现电容容量的大小改变。
8.电容器的分类：
固定电容瓷片电容
按结构分可变电容按材料分｛涤棱电容
云母电容
9.电容器的参数：
①电容量②耐压值
10.电容器的好坏判别:
①C v O.OluF以下的电容。
用R X 10K档测量，表针几乎不动是好的。
若表针回到表盘中间某个位置，说明电容漏电，若表针回到零点说明被击穿。
②O.OlUf <C< 10uF的电容。
用R X 10K档测量，表针会向一旁偏转又马上回来是好的。
如果不回来则漏电，不动则失效。
（向右偏转的角度越大说明容量越大）
③10uF< C< 50uF 的电容。
用R X 1K
④50uF< C< 500uF 的电容。
用R X 100
⑤500uF< C< 1000Uf 的电容。
用R X 10
⑥C> 1000uF以上的电容。
用R X 1
③--⑥的判别方法如“②”。
三.电解电容：
电解电容有正负极之分，因此在使用过程中正极接高电位负极接低电位，不能接反，否者容易爆炸。
另外电解电容它的容量比较大，用于低频电路中。
1.电容的正负极判别：
新买的电解电容，一个引脚长一个引脚短，长的是正极，短的是负极。
另外电解电容旁边也标有级别。
一、符号：
二、组成：
他是由绝缘漆包线（或沙包线）绕制而成。
二，特性：阻交流，通直流。
电感器对交流电的阻碍作用，称为感抗（X L）
X L=2TFL XL :感抗（Q） F :频率（HQ L:电感量（H）
由于感抗与交流的频率成正比因此电感具有通低频，阻高频。
三，电感的基本单位，亨利（H）
1H=10mH=10 田
四，电感的串并联。
1，电感串联：L串=L1+L2+•…Ln
2，电感并联：L并=L1\仁L2\仁• • • Ln\ 1
五，线圈产生自感电动势的条件。
流过线圈中的电流需要发生变化：增加（A）或减小（A）
六，判断自感电动势方向的条件。
1，了解流过线圈中的电流方向。
2，了解流过线圈的电流大小变化。
当线圈中的电流越来越大时将在线圈上产生上+下-的自感电动势，自感电动势越来越大。
当线圈中的电流越来越小时，将会在线圈上产生上-下+的自感电动势，自感电动势也越来越大。
变压器
二，组成。
它是由两组彼此绝缘的漆包线绕制而成。
三，变压器的种类。
1,按工作频率分｛
四，变压器的作用。
1,变压：变压器只能变交流不能变直流。
2,变流3，变阻抗4，隔直流5，耦合6，倒相五，初次级的判断。
1，初级的匝数多，线径细，阻值大。
2，次级的匝数少，线径粗，阻值小。
