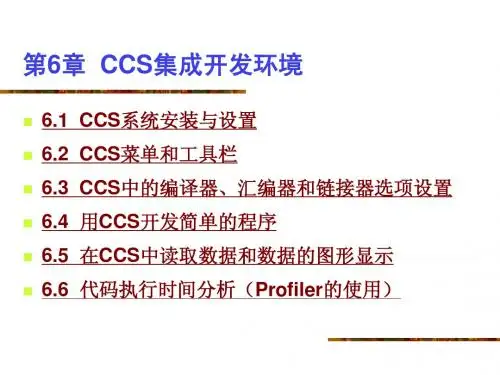

第6章 CCS集成开发环境

DSP技术与应用
6.1.1 CCS5000 CCS2.2软件安装步骤 软件安装步骤
第六章 6.1
运行光盘中客户软件\CCS5000 运行光盘中客户软件 CCS2.20\CCS2.2\SETUP.EXE，进入引导 ， 界面； 界面； 选择Install下的 下的Code Composer Studio 选择 下的 进入安装界面； 进入安装界面； 按照默认的方式安装，装在C:\ti下； 按照默认的方式安装，装在 下 安装软件补丁： 安装软件补丁：运行光盘客户软件 \c5000ccs2.20\CCS FOR C5000-补丁 补丁 \C5000-2.20.00-FULL-to-C5000-2.20.18FULL.EXE,进入安装界面 然后按照默认的 进入安装界面,然后按照默认的 进入安装界面 方式安装即可； 方式安装即可；
第六章 6.1
2．驱动程序的配置 ．
a)点击桌面“ Setup CCS 2(‘ C5000)”图标，出 点击桌面“ 图标， 点击桌面 图标 现如下窗口： 现如下窗口：
DSP技术与应用
第六章 6.1
b)点击“Close”，如下图所示： 点击“ 点击 ，如下图所示：
DSP技术与应用
第六章 6.1
c)把上图中“My Sistem”目录下全部内容删去， 把上图中“ 目录下全部内容删去， 把上图中 目录下全部内容删去 方法是用鼠标右键单击“ 下面的内容， 方法是用鼠标右键单击“My Sistem”下面的内容， 下面的内容 然后选择“ 即可， 然后选择“Remove”即可，结果如下图所示： 即可 结果如下图所示：
DSP技术与应用
第六章 6.2
CCS简单开发流程 CCS简单开发流程
DSP技术与应用
ห้องสมุดไป่ตู้

*.mak ：CCS定义的工程项目文件； *.c* ：C源程序文件； *.asm ：汇编语言源程序； *.h* ：C语言头文件（包括API的头文件）； *.lib ：静态库文件； *.cmd ：链接命令文件； *.obj ：目标文件； *.out ： DSP可执行文件； *.wks ： 工作空间文件； *.cdb ：配置数据库文件；
33
探测点 探测点是一种设置在源文件某条语句上的特殊 断点，主要用来与一个外部文件的读/写相关联。 当用户程序运行到探测点时，自动地从与该探
测点连接的外部文件中读入数据或将计算的结果输
出给外部文件。完成数据的传输后，自动恢复程序 的运行。
34
探测点 探测点在算法开发过程中是一个有用的工具，
可用来与PC主机进行数据通信。利用探测点可以进
20
创建新工程 创建新文件 添加文件进工程 打开工程
关闭工程
21
工程的编译、链接与运行
CCS工程编译
● 工程项目构建(Build) ◆ 编译:仅完成对当前源文件的编译，不进行链接 右键点击源文件 → 关联菜单(弹出菜单) → Open → Project → Compile File； 右键点击源文件 → 关联菜单(弹出菜单) → Compile File 单击工具条 ； ◆ 增加性构建 只编译修改过的源文件； Project → Build 或 单击工具条 或 关联菜单Build； ◆ 全部重新构建 对所有工程文件进行重新编译和链接； Project → Rebuild All 或 单击工具条 ；
行以下工作。 从PC主机的文件中，传输输入数据至目标系 统的缓冲区，作为算法开发的模拟数据；
从目标系统的缓冲区中，传输输出数据至PC 主机的文件中，以便进行数据分析；

DSP集成开发环境CCS简介DSP集成开发环境（DSP Integrated Development Environment，简称CCS）是一款功能强大的软件开发工具，专门用于数字信号处理（DSP）应用程序的开发。

CCS提供了一整套工具链，包括编译器、调试器、仿真器等，可以帮助开发人员高效地进行DSP应用程序的开发、调试和优化。

功能特点•多种开发套件支持：CCS提供了针对不同型号的DSP处理器的开发套件，覆盖了广泛的DSP芯片系列。

•实时调试功能：CCS具有强大的实时调试功能，可以帮助开发人员分析程序运行过程中的各种数据，实时监控程序运行状态。

•性能优化工具：CCS提供了各种性能优化工具，可以帮助开发人员识别程序中的性能瓶颈，并提供优化建议。

•硬件仿真支持：CCS支持与硬件仿真器的连接，可以实现使用仿真器来执行DSP程序，并实时调试仿真结果。

•工程管理功能：CCS具有完善的工程管理功能，可以帮助开发人员管理项目文件、源代码和编译配置等。

使用步骤1.创建新工程：在CCS中创建一个新的DSP工程，选择目标DSP处理器型号和相关参数。

2.编写代码：编写DSP应用程序的源代码，包括算法实现、数据处理等部分。

3.编译工程：使用CCS提供的编译器对工程进行编译，生成可执行的DSP程序。

4.连接硬件仿真器：将硬件仿真器连接到目标DSP处理器上，并与CCS进行连接。

5.下载程序：将编译生成的DSP程序下载到目标DSP处理器中，可以使用CCS的下载功能进行操作。

6.调试程序：在CCS中使用实时调试功能对程序进行调试，查看程序的执行过程和数据变化。

7.性能优化：根据CCS提供的性能优化工具分析程序性能，优化程序的关键部分。

优势与劣势优势•功能丰富：CCS提供了丰富的功能和工具，满足了DSP应用开发的各种需求。

•易于使用：CCS采用了直观的用户界面设计，使得开发人员可以更快地上手使用。

•良好的兼容性：CCS支持多种型号的DSP处理器，并且与硬件仿真器的兼容性较好。

4.1 CCS集成开发环境的介绍CCS(Code Composer Studio)是由TI公司针对开发TMS320系列的DSP芯片而推出的一种集成开发环境，运行于Windows操作系统中，并且使用清晰明了的图形交互界面有助于用户在软件环境下完成对程序的编辑、编译、链接、运行、软件的仿真、调试硬件和数据分析等工作。

通过提供环境配置、程序的调试、源文件的编辑、以及程序运行时的跟踪以及数据处理的分析等工具，能够满足用户完成开发DSP系统所有环节的各种需求，缩短了系统开发所需要的时间，很大程度上给设计者带来了方便。

现阶段，CCS是用于DSP系统开发的典型软件，受到了广泛的应用。

CCS的工作模式有两种：软件仿真和硬件在线编程[2]。

前者的仿真可以不用真实的DSP芯片，仅在个人微型计算机上就可以仿真DSP系统的实际工作流程，作用主要是验证前期处理算法的准确性以及调试编辑好的程序；后者的在线编程则可以在DSP芯片上进行实际的操作运行，结合硬件开发板一块实现对程序的编辑和调试以便实现特定的功能。

图4-1和图4-2分别为CCS集成开发环境运行时的配置窗口和工作窗口：图4-1 CCS的配置窗口图4-2 CCS的工作界面4.1.1 CCS的组成CCS的系统开发一般由以下五个部分组成：●C54x系列芯片的集成代码生成工具；●DSP/BIOS插件和应用程序的接口API；●RTDX插件（用于对数据进行实时的交换）和与之对应的程序接口API；●CCS集成开发环境；●非TI的公司作为第三方所提供的多种应用模块插件。

这五个组成部分用来对C语言、汇编语言或者是二者的混合语言编写的源程序进行编译、链接，最终生成可执行的程序代码，然后将其加载到指定的DSP 芯片中来完成预先设定的数据处理的任务。

4.1.2 CCS的主要功能CCS集成开发环境的功能很强大，集成了对程序的编辑、编译、链接、运行、仿真和实时跟踪等用于系统开发的所有功能，包括对工程的管理以及对软件和硬件的调试等工具，还可以对C/C++与汇编语言进行混合编程，主要的功能有：1、提供GEL工具：通过GEL的扩展语言能够编写适合自己的菜单和控制面板，而且能够对变量和配置参数等进行方便地修改；2、支持RTDX技术：在目标系统运行的过程中不经过中断就可以实现与其他应用程序进行数据交换的目的；3、编辑代码的界面是集成可视化的：用户可以在CCS的工作界面上直接编写源程序和命令文件；4、图形显示工具能够将数据处理后的结果在屏幕上清晰的显示出来：包括信号的时域和频域的波形、星座图和眼图等多种图形，而且能够对这些图形进行自动的刷新；5、具有集成代码的生成工具（包括C语言的编译器、汇编语言的汇编器以及链接器等）：在一个软件中集成了对程序的编辑、编译、链接和运行调试等所有功能；6、提供DSP/BIOS工具：可以对程序代码进行实时分析；7、性能独特的编辑器能够动态的加亮显示程序的动态语法，这样便使得代码的阅读更为方便，语法错误的识别更加的容易快捷；8、可以设置断点的工具：在程序的调试过程当中可以对软硬件设置断点，还可以对条件断点进行设置；9、分析工具：对仿真器、模拟器进行分析，用于对硬件的功能进行监视和模拟、对程序执行的时钟信息进行评价；10、用户可以对程序进行项目管理。
