关于DSP集成开发环境CCS

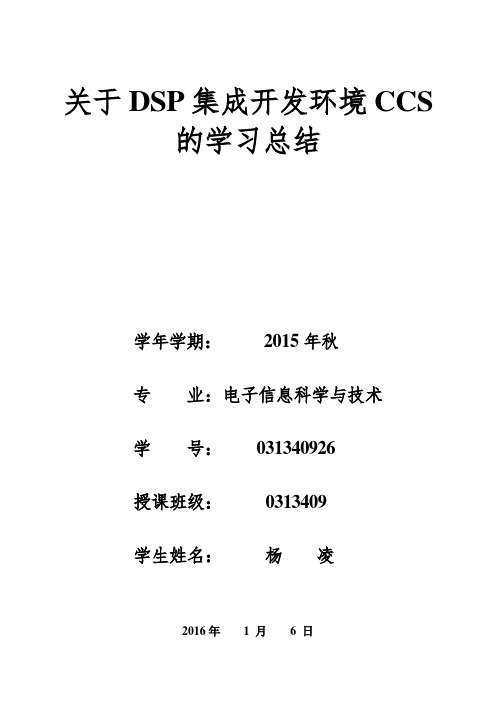

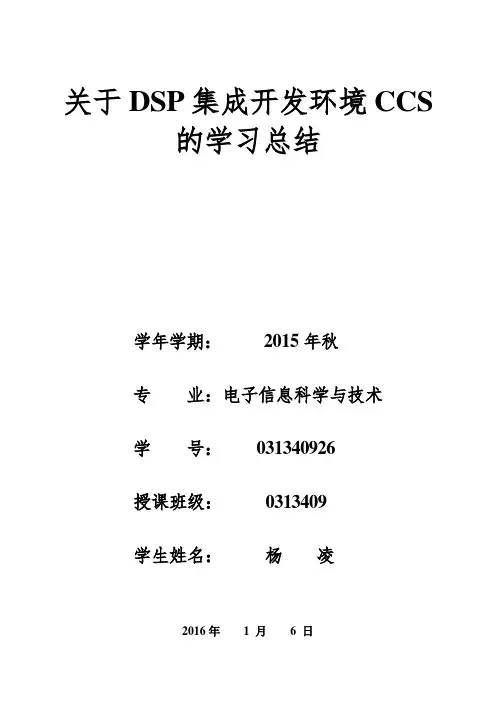

的学习总结
学年学期:2015年秋
专业:电子信息科学与技术
学号:*********
授课班级:0313409
学生姓名:**
2016年 1 月 6 日
摘要
CCS(Code Composer Studio)是一种针对TMS320系列DSP的集成开发环境在Windows操作系统下,采用图形接口界面,提供环境配置,源文件编辑,程序调试,跟踪和分析等工具,可以帮助用户在一个软件环境下完成编辑,编译,连接,调试和数据分析等工作。 CCS有两种工作模式即软件仿真器和硬件在线编程。软件仿真器工作模式可以脱离DSP 芯片,在PC上模拟DSP的指令和工作机制,主要用于前期算法实现和调试。硬件在线编程可以实时运行在DSP芯片上,与硬件开发板相结合进行在线编程和调试应用程序。CCS的功能十分强大,它集成了代码的编辑,编译,链接和调试等诸多功能,而且支持C/C++和汇编的混合程序。在使用CCS之前,必须首先按照CCS的产品说明安装CCS软件;其次创建CCS 系统配置,进行环境设置;最后具体使用的仿真器,安装目标板和驱动程序。本章对CCS开发软件的使用作了详细地介绍。首先,对CCS开发软件作了简要地说明,并介绍了该软件的安装及配置;其次,介绍了CCS的基本操作,包括:CCS的窗口和工具条、文件的编辑、反汇编窗口、存储器窗口、寄存器窗口、观察窗口和其他有关的基本操作等;然后,介绍了CCS工程项目的建立和调试。在工程项目的建立中,讲述了工程项目的管理、建立及构建等内容,而在工程项目的调试中,介绍了程序的运行控制、断点和探测点的设置、图形工A具的使用、数据输入与输出以及评价点等;最后,通过具体实例来说明利用CCS开发软件调试程序的方法。
【关键词】:CCS 集成开发环境 TMS320
目录
第一章CCS的简介 (3)
第二章CCS的安装及设置 (5)
第三章CCS的基本操作 (7)
第四章CCS工程项目的创建 (18)
第五章CCS工程项目的调试 (21)
第六章CCS开发软件使用举例 (26)
第一章CCS简介
CCS是一种针对TMS320系列DSP的集成开发环境,在Windows操作系统下,采用图形接口界面,提供有环境配置、源文件编辑、程序调试、跟踪和分析等工具。
CCS有两种工作模式,即软件仿真器模式:可以脱离DSP芯片,在PC机上模拟DSP 的指令集和工作机制,主要用于前期算法实现和调试。硬件在线编程模式:可以实时运行在DSP芯片上,与硬件开发板相结合在线编程和调试应用程序。
1.1 CCS的组成
CCS的开发系统主要由以下组件构成:
① TMS320C54x集成代码产生工具;
② CCS集成开发环境;
③ DSP/BIOS实时内核插件及其应用程序接口API;
④实时数据交换的RTDX插件以及相应的程序接口API;
⑤由TI公司以外的第三方提供的各种应用模块插件。
1.TMS320C54x集成代码产生工具:
用来对C语言、汇编语言或混合语言编程的DSP源程序进行编译汇编,并链接成为可执行的DSP程序。主要包括汇编器、链接器、C/C++编译器和建库工具等。
S集成开发环境:
集编辑、编译、链接、软件仿真、硬件调试和实时跟踪等功能于一体。包括编辑工具、工程管理工具和调试工具等。
3.DSP/BIOS实时内核插件及其应用程序接口API:
主要为实时信号处理应用而设计。包括DSP/BIOS的配置工具、实时分析工具等。
4.实时数据交换的RTDX插件和相应的程序接口API:
可对目标系统数据进行实时监视,实现DSP与其他应用程序的数据交换。
5.由TI公司以外的第三方提供的应用模块插件
1.2 CCS的主要功能
CCS的功能十分强大,它集成了代码的编辑、编译、链接和调试等诸多功能,而且支持C/C++和汇编的混合编程,其主要功能如下:
①具有集成可视化代码编辑界面,用户可通过其界面直接编写C、汇编、.cmd文件等;
②含有集成代码生成工具,包括汇编器、优化C编译器、链接器等,将代码的编辑、编译、链接和调试等诸多功能集成到一个软件环境中;
③高性能编辑器支持汇编文件的动态语法加亮显示,使用户很容易阅读代码,发现语法错误;
④工程项目管理工具可对用户程序实行项目管理。在生成目标程序和程序库的过程中,建立不同程序的跟踪信息,通过跟踪信息对不同的程序进行分类管理;
⑤基本调试工具具有装入执行代码、查看寄存器、存储器、反汇编、变量窗口等功能,并支持C源代码级调试;
⑥断点工具,能在调试程序的过程中,完成硬件断点、软件断点和条件断点的设置;
⑦探测点工具,可用于算法的仿真,数据的实时监视等;
⑧分析工具,包括模拟器和仿真器分析,可用于模拟和监视硬件的功能、评价代码执行的时钟;
⑨数据的图形显示工具,可以将运算结果用图形显示,包括显示时域/频域波形、眼图、星座图、图像等,并能进行自动刷新;
⑩提供GEL工具。利用GEL扩展语言,用户可以编写自己的控制面板/菜单,设置GEL菜单选项,方便直观地修改变量,配置参数等;
⑪支持多DSP的调试;
⑫支持RTDX技术,可在不中断目标系统运行的情况下,实现DSP与其他应用程序的数据交换;
⑬提供DSP/BIOS工具,增强对代码的实时分析能力。
第二章CCS的安装及设置
2.1 系统配置要求
在使用CCS之前,必须首先按照CCS的产品说明安装CCS软件;其次创建CCS系统配置,进行环境设置;最后,按照具体使用的仿真器,安装目标板和驱动程序。
①机器类型:IBM PC及兼容机;
②操作系统:Microsoft Windows 95/98/2000或Windows NT4.0;
③机器资源配置要求:
2.2 安装CCS软件
当CCS软件安装到计算机后,将在桌面上出现两个快捷方式图标。
CCS系统配置:
CCS的配置文件用来定义DSP芯片和目标板类型。为了使CCS能工作在不同的硬
