CCS集成开发环境

CCS软件CCS软件是一款功能强大的集成开发环境，常用于嵌入式系统的软件开发。

该软件提供了丰富的工具和功能，方便开发人员进行代码编写、调试和测试。

本文将介绍CCS软件的基本特性、优势以及在嵌入式系统开发中的应用。

CCS软件的基本特性CCS软件具有以下基本特性：1.集成开发环境：CCS软件集成了代码编辑器、编译器、调试器等工具，便于开发人员在同一个界面中完成软件开发的各个环节。

2.支持多种处理器架构：CCS软件支持多种处理器架构，包括ARM、MSP430等，满足不同嵌入式系统的开发需求。

3.强大的调试功能：CCS软件提供了丰富的调试功能，包括单步调试、断点调试等，方便开发人员对代码进行调试和优化。

4.丰富的代码库：CCS软件内置了丰富的代码库，开发人员可以快速调用常用的函数和库，提高开发效率。

CCS软件的优势CCS软件具有以下优势：1.高度集成：CCS软件集成了多种开发工具，避免了开发人员在不同工具之间切换，提高了开发效率。

2.易于学习：CCS软件提供了友好的界面和详细的文档，使开发人员能够快速掌握软件的使用方法。

3.广泛应用：CCS软件被广泛应用于汽车、通信、工控等领域的嵌入式系统开发，稳定可靠。

4.持续更新：CCS软件的开发团队不断更新软件版本，提供更多功能和优化，保持软件的竞争力。

CCS软件在嵌入式系统开发中的应用CCS软件在嵌入式系统开发中扮演着重要角色。

开发人员通过CCS软件可以轻松实现以下功能：1.硬件调试：CCS软件支持多种调试功能，开发人员可以通过CCS软件对嵌入式系统的硬件进行调试，找出问题并进行修复。

2.固件开发：CCS软件提供了丰富的代码库和模板，开发人员可以快速编写固件，并通过CCS软件进行编译和烧录。

3.系统优化：CCS软件提供了丰富的性能分析工具，开发人员可以通过CCS软件对系统进行性能分析，找出性能瓶颈并进行优化。

4.团队协作：CCS软件支持团队协作，多个开发人员可以共享代码库、项目和资源，提高团队效率。

DSP集成开发环境CCS简介DSP集成开发环境（DSP Integrated Development Environment，简称CCS）是一款功能强大的软件开发工具，专门用于数字信号处理（DSP）应用程序的开发。

CCS提供了一整套工具链，包括编译器、调试器、仿真器等，可以帮助开发人员高效地进行DSP应用程序的开发、调试和优化。

功能特点•多种开发套件支持：CCS提供了针对不同型号的DSP处理器的开发套件，覆盖了广泛的DSP芯片系列。

•实时调试功能：CCS具有强大的实时调试功能，可以帮助开发人员分析程序运行过程中的各种数据，实时监控程序运行状态。

•性能优化工具：CCS提供了各种性能优化工具，可以帮助开发人员识别程序中的性能瓶颈，并提供优化建议。

•硬件仿真支持：CCS支持与硬件仿真器的连接，可以实现使用仿真器来执行DSP程序，并实时调试仿真结果。

•工程管理功能：CCS具有完善的工程管理功能，可以帮助开发人员管理项目文件、源代码和编译配置等。

使用步骤1.创建新工程：在CCS中创建一个新的DSP工程，选择目标DSP处理器型号和相关参数。

2.编写代码：编写DSP应用程序的源代码，包括算法实现、数据处理等部分。

3.编译工程：使用CCS提供的编译器对工程进行编译，生成可执行的DSP程序。

4.连接硬件仿真器：将硬件仿真器连接到目标DSP处理器上，并与CCS进行连接。

5.下载程序：将编译生成的DSP程序下载到目标DSP处理器中，可以使用CCS的下载功能进行操作。

6.调试程序：在CCS中使用实时调试功能对程序进行调试，查看程序的执行过程和数据变化。

7.性能优化：根据CCS提供的性能优化工具分析程序性能，优化程序的关键部分。

优势与劣势优势•功能丰富：CCS提供了丰富的功能和工具，满足了DSP应用开发的各种需求。

•易于使用：CCS采用了直观的用户界面设计，使得开发人员可以更快地上手使用。

•良好的兼容性：CCS支持多种型号的DSP处理器，并且与硬件仿真器的兼容性较好。

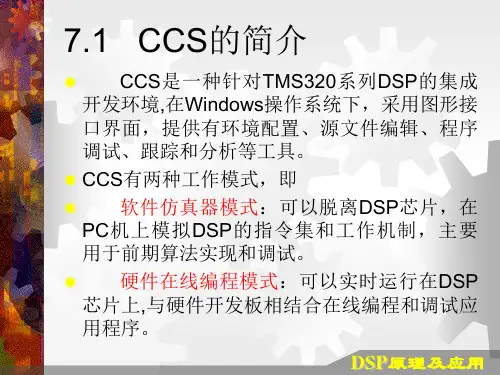

4.1 CCS集成开发环境的介绍CCS(Code Composer Studio)是由TI公司针对开发TMS320系列的DSP芯片而推出的一种集成开发环境，运行于Windows操作系统中，并且使用清晰明了的图形交互界面有助于用户在软件环境下完成对程序的编辑、编译、链接、运行、软件的仿真、调试硬件和数据分析等工作。

通过提供环境配置、程序的调试、源文件的编辑、以及程序运行时的跟踪以及数据处理的分析等工具，能够满足用户完成开发DSP系统所有环节的各种需求，缩短了系统开发所需要的时间，很大程度上给设计者带来了方便。

现阶段，CCS是用于DSP系统开发的典型软件，受到了广泛的应用。

CCS的工作模式有两种：软件仿真和硬件在线编程[2]。

前者的仿真可以不用真实的DSP芯片，仅在个人微型计算机上就可以仿真DSP系统的实际工作流程，作用主要是验证前期处理算法的准确性以及调试编辑好的程序；后者的在线编程则可以在DSP芯片上进行实际的操作运行，结合硬件开发板一块实现对程序的编辑和调试以便实现特定的功能。

图4-1和图4-2分别为CCS集成开发环境运行时的配置窗口和工作窗口：图4-1 CCS的配置窗口图4-2 CCS的工作界面4.1.1 CCS的组成CCS的系统开发一般由以下五个部分组成：●C54x系列芯片的集成代码生成工具；●DSP/BIOS插件和应用程序的接口API；●RTDX插件（用于对数据进行实时的交换）和与之对应的程序接口API；●CCS集成开发环境；●非TI的公司作为第三方所提供的多种应用模块插件。

这五个组成部分用来对C语言、汇编语言或者是二者的混合语言编写的源程序进行编译、链接，最终生成可执行的程序代码，然后将其加载到指定的DSP 芯片中来完成预先设定的数据处理的任务。

4.1.2 CCS的主要功能CCS集成开发环境的功能很强大，集成了对程序的编辑、编译、链接、运行、仿真和实时跟踪等用于系统开发的所有功能，包括对工程的管理以及对软件和硬件的调试等工具，还可以对C/C++与汇编语言进行混合编程，主要的功能有：1、提供GEL工具：通过GEL的扩展语言能够编写适合自己的菜单和控制面板，而且能够对变量和配置参数等进行方便地修改；2、支持RTDX技术：在目标系统运行的过程中不经过中断就可以实现与其他应用程序进行数据交换的目的；3、编辑代码的界面是集成可视化的：用户可以在CCS的工作界面上直接编写源程序和命令文件；4、图形显示工具能够将数据处理后的结果在屏幕上清晰的显示出来：包括信号的时域和频域的波形、星座图和眼图等多种图形，而且能够对这些图形进行自动的刷新；5、具有集成代码的生成工具（包括C语言的编译器、汇编语言的汇编器以及链接器等）：在一个软件中集成了对程序的编辑、编译、链接和运行调试等所有功能；6、提供DSP/BIOS工具：可以对程序代码进行实时分析；7、性能独特的编辑器能够动态的加亮显示程序的动态语法，这样便使得代码的阅读更为方便，语法错误的识别更加的容易快捷；8、可以设置断点的工具：在程序的调试过程当中可以对软硬件设置断点，还可以对条件断点进行设置；9、分析工具：对仿真器、模拟器进行分析，用于对硬件的功能进行监视和模拟、对程序执行的时钟信息进行评价；10、用户可以对程序进行项目管理。

第6章CCS集成开发环境介绍及安装在CCS中，我们可以创建一个新的项目或导入一个已存在的项目。

对于新项目，我们可以选择DSP型号、编程语言和开发平台等。

CCS支持多种编程语言，包括C、C++和汇编语言。

在创建项目时，我们可以选择合适的编程语言。

除了基本的开发工具，CCS还提供了一些额外的功能和插件。

例如，CCS提供了RTOS（Real-Time Operating System）插件，可以帮助我们进行实时操作系统的开发。

CCS还支持与其他工具的集成，例如Matlab和Simulink，可以方便地进行模型的生成和代码的生成。

总体而言，CCS是一款功能强大的集成开发环境，适用于德州仪器DSP的软件开发和调试。

它提供了一系列的开发工具，方便我们进行代码的编写、编译、调试和性能分析。

通过CCS，我们可以提高开发效率，加快产品的上市时间。

因此，对于从事基于德州仪器DSP的应用程序开发的开发人员来说，学习和使用CCS是非常必要的。

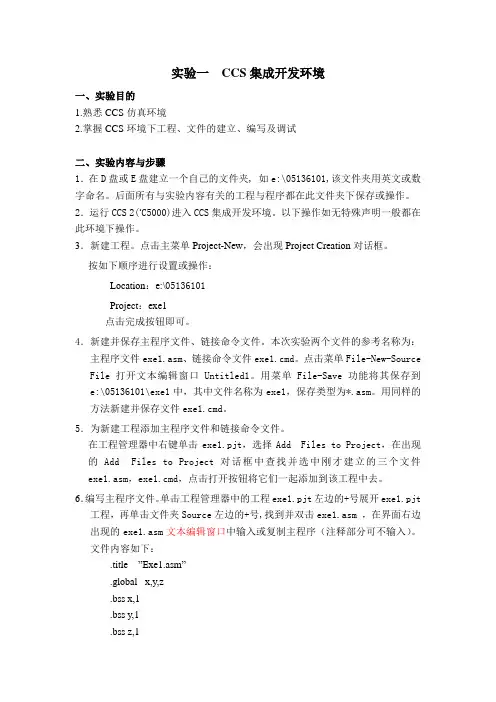

实验一CCS集成开发环境一、实验目的1.熟悉CCS仿真环境2.掌握CCS环境下工程、文件的建立、编写及调试二、实验内容与步骤1．在D盘或E盘建立一个自己的文件夹, 如e:\05136101,该文件夹用英文或数字命名。

后面所有与实验内容有关的工程与程序都在此文件夹下保存或操作。

2．运行CCS 2(‘C5000)进入CCS集成开发环境。

以下操作如无特殊声明一般都在此环境下操作。

3．新建工程。

点击主菜单Project-New，会出现Project Creation对话框。

按如下顺序进行设置或操作：Location：e:\05136101Project：exe1点击完成按钮即可。

4．新建并保存主程序文件、链接命令文件。

本次实验两个文件的参考名称为：主程序文件exe1.asm、链接命令文件exe1.cmd。

点击菜单File-New-Source File打开文本编辑窗口Untitled1。

用菜单File-Save功能将其保存到e:\05136101\exe1中，其中文件名称为exe1，保存类型为*.asm。

用同样的方法新建并保存文件exe1.cmd。

5．为新建工程添加主程序文件和链接命令文件。

在工程管理器中右键单击exe1.pjt，选择Add Files to Project，在出现的Add Files to Project对话框中查找并选中刚才建立的三个文件exe1.asm，exe1.cmd，点击打开按钮将它们一起添加到该工程中去。

6．编写主程序文件。

单击工程管理器中的工程exe1.pjt左边的+号展开exe1.pjt 工程，再单击文件夹Source左边的+号,找到并双击exe1.asm ，在界面右边出现的exe1.asm文本编辑窗口中输入或复制主程序（注释部分可不输入）。

文件内容如下：.title ”E xe1.asm”.global x,y,z.bss x,1.bss y,1.bss z,1.text.global startstart:MOV #2, *(#y)MOV #1, *(#x)L1:MOV *(#y), AR1ADD *(#x), AR1, AR1MOV AR1, *(#z)B L17．编写链接命令文件。

第6章CCS集成开发环境及其使用
集成开发环境（Integrated Development Environment，简称IDE）是指一种可在同一界面中集成多个开发工具的软件程序。

它的主要目标是为开发人员提供一个集中的工作环境，使他们能够更高效地开发、调试和测试软件。

在本章中，我们将介绍CCS集成开发环境及其使用。

S集成开发环境简介
S集成开发环境的安装
S集成开发环境的主要功能
(2)编译器：CCS集成了TI的编译器，可将源代码编译成目标代码。

它支持多种编译选项和优化等级，可以根据需求进行设置。

(3)调试器：CCS提供了多种调试器工具，可用于调试嵌入式系统的代码。

它支持多种调试接口，包括JTAG、BSL等，能够进行单步执行、变量查看、内存监视等操作。

(4)性能分析器：CCS集成了一些性能分析工具，可用于对嵌入式系统的性能进行分析。

它可以获取程序的运行时间、内存使用情况等信息，并提供可视化的图表和报告。

S集成开发环境的使用方法
(1)创建新项目：在CCS中，可以通过向导式界面创建新项目。

需要选择目标处理器和编译选项等，然后导入或编写源代码文件。

(4)调试和测试：通过连接目标系统，并选择相应的调试接口，可以在CCS中进行代码的调试和测试。

可以设置断点、单步执行、查看变量和内存等，以便分析和排查问题。

(5)优化和性能分析：CCS提供了一些工具，用于对代码进行优化和性能分析。

可以通过设置编译选项和优化等级，以及使用性能分析器，对代码进行优化和测试。
