CCS_DSP开发环境教程第二步：配置DSP开发板在开始使用CCS_DSP开发环境之前，你需要将DSP开发板与你的计算机连接，并配置好相关硬件设置。
连接开发板到计算机的方法因开发板型号而异，你可以参考TI的开发板用户手册来了解具体的连接方法和配置过程。
第三步：创建新的CCS_DSP项目启动CCS_DSP开发环境后，你将看到一个工程资源视图，该视图列出了你所有的项目和文件。
要创建一个新的CCS_DSP项目，你可以右键单击工程资源视图中的空白处，然后选择“新建项目”选项。
在弹出的对话框中，选择DSP型号和目标设备，并为你的新项目指定一个名称和存储路径。
第四步：配置项目设置创建完新项目后，你需要配置一些项目设置，以便让CCS_DSP开发环境正确地编译、运行和调试你的应用程序。
在新项目的属性设置中，你可以指定编译器选项、调试器选项和目标设备选项等。
这些设置可能因具体项目而异，你可以根据实际需求进行修改。
第五步：编写代码第六步：编译和构建项目完成代码编写后，你可以利用CCS_DSP开发环境的编译器将你的代码编译成可执行文件。
首先，你需要选择“生成”选项来编译你的代码。
如果代码没有错误，编译过程将会成功完成，并生成可执行文件。
你还可以在编译过程中查看编译日志和编译警告等信息。
第七步：调试和测试应用程序在构建完成后，你可以使用CCS_DSP开发环境提供的调试器工具来调试和测试你的应用程序。
通过连接开发板和计算机，你可以在CCS_DSP中启动调试会话，并逐步执行你的代码，查看变量的值和程序的执行路径等信息。
你还可以设置断点、监视表和观察窗口等来辅助调试。
第八步：优化和部署应用程序一旦你的应用程序在调试过程中没有问题，你可以将它优化并部署到目标设备上。
CCS_DSP提供了许多优化选项和工具，可以帮助你提高DSP 应用程序的性能。
你可以根据具体需求选择合适的优化方式，并通过CCS_DSP将优化后的应用程序烧录到目标设备上。

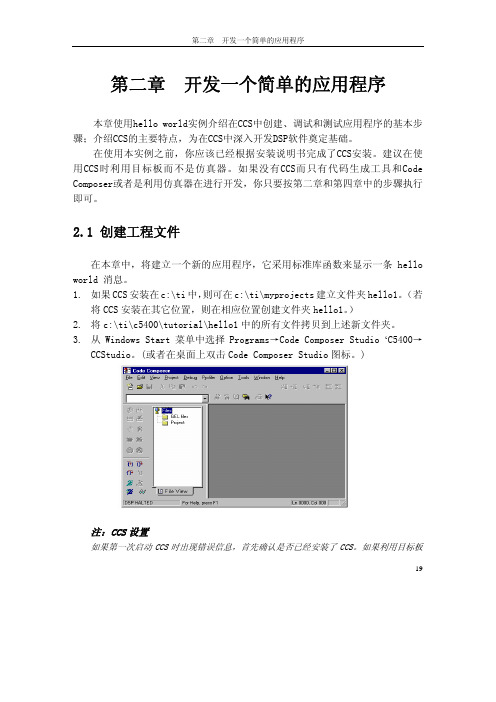

19第二章 开发一个简单的应用程序本章使用hello world实例介绍在CCS中创建、调试和测试应用程序的基本步骤；介绍CCS的主要特点，为在CCS中深入开发DSP软件奠定基础。
在使用本实例之前，你应该已经根据安装说明书完成了CCS安装。
建议在使用CCS时利用目标板而不是仿真器。
如果没有CCS而只有代码生成工具和Code Composer或者是利用仿真器在进行开发，你只要按第二章和第四章中的步骤执行即可。
2.1 创建工程文件在本章中，将建立一个新的应用程序，它采用标准库函数来显示一条helloworld 消息。
1. 如果CCS 安装在c:\ti 中，则可在c:\ti\myprojects 建立文件夹hello1。
（若将CCS 安装在其它位置，则在相应位置创建文件夹hello1。
）2. 将c:\ti\c5400\tutorial\hello1中的所有文件拷贝到上述新文件夹。
3. 从Windows Start 菜单中选择Programs→Code Composer Studio ‘C5400→CCStudio。
(或者在桌面上双击Code Composer Studio 图标。
)注：CCS 设置如果第一次启动CCS 时出现错误信息，首先确认是否已经安装了CCS。
如果利用目标板进行开发，而不是带有CD-ROM的仿真器，则可参看与目标板一起提供的文档以设置正确的I/O端口地址。
4.选择菜单项Project→New。
5.在Save New Project As窗口中选择你所建立的工作文件夹并点击Open。
键入myhello作为文件名并点击Save，CCS就创建了myhello.mak的工程文件，它存储你的工程设置，并且提供对工程所使用的各种文件的引用。
20212.2 向工程添加文件1. 选择Project→Add Files to Project，选择hello.c 并点击Open。
2. 选择Project→Add Files to Project，在文件类型框中选择*.asm。
人力资源CCS_DSP开发环境经典教程人力资源CCS_DSP开发环境经典教程是一种重要的培训材料，它主要用于帮助工程师学习和掌握使用CCS_DSP开发环境来开发嵌入式系统。
这个教程覆盖了DSP芯片编程的各个方面，包括环境配置、工程管理、程序调试、性能优化等主题。
下面我们将详细介绍这个教程的主要内容。
一、环境配置在使用CCS_DSP开发环境之前，首先需要将环境配置完成。
这个过程一般需要安装相关的软件、驱动和编译器等，具体步骤如下：1. 下载安装CCS_DSP开发环境2. 安装相关的软件和驱动3. 配置编译器和调试器4. 测试环境是否正常工作二、工程管理CCS_DSP开发环境支持多种工程模式，可以根据项目的不同需求来选择合适的模式。
学习CCS_DSP开发环境的工程管理，需要掌握以下几个方面：1. 工程的结构和组成2. 工程的配置和设置3. 工程的编译和构建4. 工程的版本管理和备份三、程序调试在开发嵌入式系统的过程中，程序调试是必不可少的环节。
CCS_DSP开发环境提供了多种调试工具和功能，例如符号断点、调试信息窗口、变量监视等。
学习程序调试需要掌握以下技能：1. 常见的程序错误和调试技巧2. 调试工具的使用和设置3. 编写调试脚本和批处理文件四、性能优化优化嵌入式系统的性能是很重要的。
CCS_DSP开发环境中提供了多种性能分析工具，可以帮助工程师找出程序中的瓶颈，优化算法和代码。
学习性能优化需要掌握以下技能：1. 程序的性能分析和优化工具2. 程序的性能测试和评估方法3. 优化算法和代码总之，人力资源CCS_DSP开发环境经典教程是一本非常实用的培训材料。
它能够帮助工程师更快、更好地掌握使用CCS_DSP开发环境的技能，提升嵌入式系统的开发效率和质量。
无论是刚刚入门的初级工程师，还是经验丰富的高级工程师，都可以从中受益。

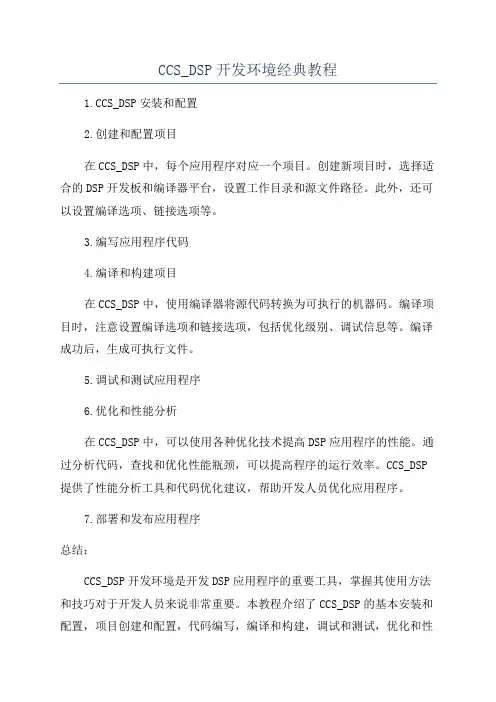

CCS_DSP开发环境经典教程
S_DSP安装和配置
2.创建和配置项目
在CCS_DSP中，每个应用程序对应一个项目。
创建新项目时，选择适合的DSP开发板和编译器平台，设置工作目录和源文件路径。
此外，还可以设置编译选项、链接选项等。
3.编写应用程序代码
4.编译和构建项目
在CCS_DSP中，使用编译器将源代码转换为可执行的机器码。
编译项目时，注意设置编译选项和链接选项，包括优化级别、调试信息等。
编译成功后，生成可执行文件。
5.调试和测试应用程序
6.优化和性能分析
在CCS_DSP中，可以使用各种优化技术提高DSP应用程序的性能。
通过分析代码，查找和优化性能瓶颈，可以提高程序的运行效率。
CCS_DSP 提供了性能分析工具和代码优化建议，帮助开发人员优化应用程序。
7.部署和发布应用程序
总结：
CCS_DSP开发环境是开发DSP应用程序的重要工具，掌握其使用方法和技巧对于开发人员来说非常重要。
本教程介绍了CCS_DSP的基本安装和配置，项目创建和配置，代码编写，编译和构建，调试和测试，优化和性
能分析，部署和发布等方面的内容。
希望通过这个教程，开发人员能够更好地掌握CCS_DSP开发环境，提高DSP应用程序开发的效率和质量。
1附录 DSP 集成开发环境 本附录介绍TI 公司的集成开发环境CCS(Code Composer Studio)。
CCS 提供了环境配置、源文件编辑、程序调试、跟踪和分析等工具，可以帮助用户在一个软件环境下完成编辑、编译链接、调试和数据分析等工作。
与TI 提供的早期软件开发工具相比，利用CCS 能够加快软件开发进程，提高工作效率。
CCS 一般工作在两种模式下：软件仿真器和与硬件开发板相结合的在线编程。
前者可以脱离DSP 芯片，在PC 机上模拟DSP 的指令集与工作机制，主要用于前期算法实现和调试。
后者实时运行在DSP 芯片上，可以在线编制和调试应用程序。
一般地，一种CCS 只适用于一种系列的DSP 芯片，例如CCS C5000适用于C5000系列DSP 芯片，包括C54x 和C55x 。
用户只需在CCS 配置程序中设定DSP 的类型和开发平台类型即可。
目前TI 公司提供的CCS 最高版本是2.20版。
本章以CCS C5000 v2.20为例，介绍如何利用DSP 集成开发环境开发应用程序。
文中未详细说明的部分可以通过查阅CCS 主菜单Help 在线帮助获得，也可参阅TI 公司提供的资料SPRU509C 《Code Composer Studio Getting Started Guide 》。
1 CCS 安装及设置1.1 系统配置要求(1) 机器类型：IBM PC 及兼容机。
(2) 操作系统：Microsoft Windows 98/2000、Windows NT(SP6)或Windows XP Professional and XP Home Edition 。
(3) 机器配置要求见表1，注意当使用硬件开发板时需要主机空余一条EISA 插槽，以便插入驱动板。
表1 CCS 安装配置要求 部件 最低配置 推荐配置内存 64MB 128MB 剩余硬盘空间 600MB600MB CPU Pentium(233MHz) Pentium III 以上(500MHz)显示分辨率 SVGA 800×600 SVGA l024×768 主板插槽 一条空余ISA 插槽 一条空余ISA 插槽1.2 安装CCS安装过程包括两个阶段：(1) 安装CCS 到系统中。
第一章 CCS概述本章概述CCS（Code Composer Studio)软件开发过程、CCS组件及CCS 使用的文件和变量。
CCS提供了配置、建立、调试、跟踪和分析程序的工具，它便于实时、嵌入式信号处理程序的编制和测试，它能够加速开发进程，提高工作效率。
1.1 CCS概述CCS提供了基本的代码生成工具，它们具有一系列的调试、分析能力。
CCS支持如下所示的开发周期的所有阶段。
在使用本教程之前，必须完成下述工作：ο安装目标板和驱动软件。
按照随目标板所提供的说明书安装。
如果你正在用仿真器或目标板，其驱动软件已随目标板提供，你可以按产品的安装指南逐步安装。
ο安装CCS.遵循安装说明书安装。
ο运行CCS安装程序SETUP. SETUP程序允许CCS使用为目标板所安装的驱动程序。
CCS构成及接口见图1-1。
图1-1 CCS构成及接口1.2 代码生成工具代码生成工具奠定了CCS所提供的开发环境的基础。
图1-2是一个典型的软件开发流程图，图中阴影部分表示通常的C语言开发途径，其它部分是为了强化开发过程而设置的附加功能。
图1-2 软件开发流程图1-2描述的工具如下：οC编译器(C compiler) 产生汇编语言源代码，其细节参见TMS320C54x最优化C编译器用户指南。
ο汇编器(assembler)把汇编语言源文件翻译成机器语言目标文件，机器语言格式为公用目标格式（COFF），其细节参见TMS320C54x 汇编语言工具用户指南。
ο连接器(linker) 把多个目标文件组合成单个可执行目标模块。
它一边创建可执行模块，一边完成重定位以及决定外部参考。
连接器的输入是可重定位的目标文件和目标库文件，有关连接器的细节参见TMS320C54x最优化C编译器用户指南和汇编语言工具用户指南。
ο归档器（archiver）允许你把一组文件收集到一个归档文件中。
归档器也允许你通过删除、替换、提取或添加文件来调整库，其细节参见TMS320C54x汇编语言工具用户指南。
ο助记符到代数汇编语言转换公用程序（mnimonic_to_algebric assembly translator utility）把含有助记符指令的汇编语言源文件转换成含有代数指令的汇编语言源文件，其细节参见TMS320C54x 汇编语言工具用户指南。
ο你可以利用建库程序（library_build utility）建立满足你自己要求的“运行支持库”，其细节参见TMS320C54x最优化C编译器用户指南。
ο运行支持库(run_time_support libraries) 它包括C编译器所支持的ANSI标准运行支持函数、编译器公用程序函数、浮点运算函数和C编译器支持的I/O函数，其细节参见TMS320C54x最优化C编译器用户指南。
ο十六进制转换公用程序(hex conversion utility) 它把COFF目标文件转换成TI-Tagged、ASCII-hex、Intel、Motorola-S、或Tektronix 等目标格式，可以把转换好的文件下载到EPROM编程器中，其细节参见TMS320C54x汇编语言工具用户指南。
ο交叉引用列表器（cross_reference lister）它用目标文件产生参照列表文件，可显示符号及其定义，以及符号所在的源文件，其细节参见TMS320C54x汇编语言工具用户指南。
ο绝对列表器（absolute lister）它输入目标文件，输出.abs文件，通过汇编.abs文件可产生含有绝对地址的列表文件。
如果没有绝对列表器，这些操作将需要冗长乏味的手工操作才能完成。
1.3 CCS集成开发环境CCS集成开发环境允许编辑、编译和调试DSP目标程序。
1.3.1 编辑源程序CCS允许编辑C源程序和汇编语言源程序，你还可以在C语句后面显示汇编指令的方式来查看C源程序。
集成编辑环境支持下述功能：ο用彩色加亮关键字、注释和字符串。
ο以圆括弧或大括弧标记C程序块，查找匹配块或下一个圆括弧或大括弧。
ο在一个或多个文件中查找和替代字符串，能够实现快速搜索。
ο取消和重复多个动作。
ο获得“上下文相关”的帮助。
ο用户定制的键盘命令分配。
1.3.2创建应用程序应用程序通过工程文件来创建。
工程文件中包括C源程序、汇编源程序、目标文件、库文件、连接命令文件和包含文件。
编译、汇编和连接文件时，可以分别指定它们的选项。
在CCS中，可以选择完全编译或增量编译，可以编译单个文件，也可以扫描出工程文件的全部包含文件从属树，也可以利用传统的makefiles文件编译。
1.3.3 调试应用程序CCS提供下列调试功能：ο设置可选择步数的断点ο在断点处自动更新窗口ο查看变量ο观察和编辑存储器和寄存器ο观察调用堆栈ο对流向目标系统或从目标系统流出的数据采用探针工具观察，并收集存储器映象ο绘制选定对象的信号曲线ο估算执行统计数据ο观察反汇编指令和C指令CCS提供GEL语言，它允许开发者向CCS菜单中添加功能。
1.4 硬件仿真和实时数据交换TI DSP供在片仿真支持，它使得CCS能够控制程序的执行，实时监视程序运行。
增强型JTAG连接提供了对在片仿真的支持，它是一种可与任意DSP 系统相连的低侵扰式的连接。
仿真接口提供主机一侧的JTAG连接，如TI XDS510。
为方便起见，评估板提供在板JTAG仿真接口。
在片仿真硬件提供多种功能：οDSP的启动、停止或复位功能ο向DSP下载代码或数据ο检查DSP的寄存器或存储器ο硬件指令或依赖于数据的断点ο包括周期的精确计算在内的多种记数能力ο主机和DSP之间的实时数据交换（RTDX）CCS提供在片能力的嵌入式支持；另外，RTDX通过主机和DSP API提供主机和DSP之间的双向实时数据交换，它能够使开发者实时连续地观察到DSP应用的实际工作方式。
在目标系统应用程序运行时，RTDX也允许开发者在主机和DSP设备之间传送数据，而且这些数据可以在使用自动OLE的客户机上实时显示和分析，从而缩短研发时间。
RTDX由目标系统和主机两部分组成。
小的RTDX库函数在目标系统DSP上运行。
开发者通过调用RTDX软件库的API函数将数据输入或输出目标系统的DSP，库函数通过在片仿真硬件和增强型JTAG接口将数据输入或输出主机平台，数据在DSP应用程序运行时实时传送给主机。
图1-4 RTDX系统组成在主机平台上，RTDX库函数与CCS一道协同工作。
显示和分析工具可以通过COM API与RTDX通信，从而获取目标系统数据，或将数据发送给DSP应用例程。
开发者可以使用标准的显示软件包，诸如National Instruments’LabVIEW，Quinn-Curtis’Real-Time Graphics Tools，或Microsoft Excel。
同时，开发者也可研制他们自己的Visual Basic或Visual C++应用程序。
图1-5 RTDX实例RTDX能够记录实时数据，并可将其回放用于非实时分析。
下述样本由National Instruments’ LabVIEW 软件产生。
在目标系统上，一个原始信号通过FIR滤波器，然后与原始信号一起通过RTDX发送给主机。
在主机上，LabVIEW显示屏通过RTDX COM API获取数据，并将它们显示在显示屏的左边。
利用信号的功率谱可以检验目标系统中FIR滤波器是否正常工作。
处理后的信号通过LabVIEW，将其功率谱显示在右上部分；目标系统的原始信号通过LabVIEW的FIR滤波器，再将其功率谱显示在右下部分。
比较这两个功率谱便可确认目标系统的滤波器是否正常工作。
RTDX适合于各种控制、伺服和音频应用。
例如，无线电通信产品可以通过RTDX捕捉语音合成算法的输出以检验语音应用程序的执行情况；嵌入式系统也可从RTDX获益；硬磁盘驱动设计者可以利用RTDX测试他们的应用软件，不会因不正确的信号加到伺服马达上而与驱动发生冲突；引擎控制器设计者可以利用RTDX在控制程序运行的同时分析随环境条件而变化的系数。
对于这些应用，用户都可以使用可视化工具，而且可以根据需要选择信息显示方式。
1.5 CCS文件和变量本节简述CCS文件夹、CCS的文件类型及CCS环境变量。
1.5.1安装文件夹安装进程将在安装CCS的文件夹（典型情况为：c:\ti）中建立子文件夹。
此外，子文件夹又建立在Windows目录下（c:\windows or c:\winnt）。
C:\ti包含以下目录：οbin.各种应用程序οC2800\bios。
DSP/BIOS API的程序编译时使用的文件οC2800\cgtools.Texas instruments源代码生成工具οC2800\examples.源程序实例οC2800\rtdx. RTDX文件οC2800\tutorial.本手册中使用的实例文件οcc\bin.关于CCS环境的文件οcc\gel.与CCS一起使用的GEL文件οdocs.PDS格式的文件和指南οmyprojects.用户文件夹1.5.2文件扩展名以下目录结构被添加到Windows目录：οti\drivers.各种DSP板驱动文件οti\plugins.和CCS一起使用的插件程序οti\uninstall.支持卸载CCS软件的文件当使用CCS时，你将经常遇见下述扩展名文件：οS使用的工程文件οprogram.c.C程序源文件οprogram.asm.汇编程序源文件οfilename.h.C程序的头文件，包含DSP/BIOS API模块的头文件οfilename.lib.库文件οproject.cmd.连接命令文件οprogram.obj.由源文件编译或汇编而得的目标文件οprogram.out.（经完整的编译、汇编以及连接的）可执行文件οproject.wks.存储环境设置信息的工作区文件，οprogram.cdb.配置数据库文件。
采用DSP/BIOS API的应用程序需要这类文件，对于其它应用程序则是可选的。
保存配置文件时将产生下列文件：◆programcfg.cmd.连接器命令文件◆programcfg.h28.头文件◆programcfg.s28.汇编源文件第二章开发一个简单的应用程序本章使用hello world实例介绍在CCS中创建、调试和测试应用程序的基本步骤；介绍CCS的主要特点，为在CCS中深入开发DSP软件奠定基础。
在使用本实例之前，你应该已经根据安装说明书完成了CCS安装。
建议在使用CCS时利用目标板而不是仿真器。
如果没有CCS而只有代码生成工具和Code Composer或者是利用仿真器在进行开发，你只要按第二章和第四章中的步骤执行即可。
2.1 创建工程文件在本章中，将建立一个新的应用程序，它采用标准库函数来显示一条hello world 消息。
