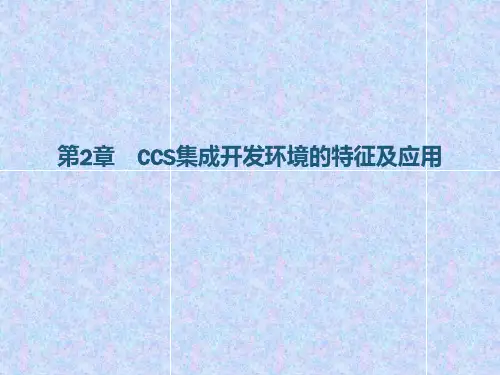

第二章CCS集成环境的特征及应用

第二章CCS集成环境的特征及应用

首都师范大学信息工程学院
12
2.1 CCS概述
三、实时数据交换和硬件仿真
实时数据交换(Real Time Data Exchange，RTDX)由TI公 司推出，它利用DSP的内部仿真逻辑和JTAG接口实现主机 与DSP目标机之间的数据交换。
RTDX不占用DSP的系统总线和串口等I／O资源。数据传送 完全可以在应用程序的后台运行。对应用程序影响很小。 并在主机中提供了工业标准的目标连接与嵌入应用程序接 口（Object Linking and Embedding Application Program Interface，OLE API),因而能方便地与符合OLE API标准的第三方软件接口实现和DSP的数据交换。
首都师范大学信息工程学院
11
2.1 CCS概述
运行支持库（Run time support Library）： 它包括C编 译器所支持的ANSI标准运行支持函数、编译器公用程序函数、 浮点运算函数和C编译器支持的I/O函数。 十六进制转换程序（Hex Conversion Utility）： 它能将一 个COFF 目标文件转化成TI Tagged、十六进制ACSII码， Intel，Motorola S或者Tektronix等目标格式，也可把转换 好的文件下载到EPROM编程器中。 交叉引用列表器（Cross Reference Lister）： 它用目标 文件参考列表文件，可显示符号及定义，以及符号所在的源 文件。 绝对列表器（Absolute Lister）： 输入为目标文件，输出 为.abs文件。通过汇编.abs文件，产生含有绝对地址的列表 文件。如果没有绝对列表器，这些操作要通过手工操作完成。
首都师范大学信息工程学院
32
2.2 CCS软件安装与设置

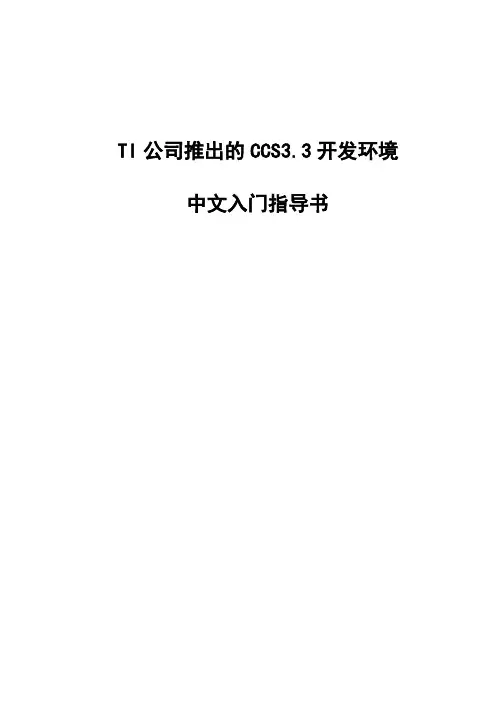

TI公司推出的CCS3[1].3开发环境中文入门指导书

TI公司推出的CCS3[1].3开发环境中文入门指导书

TI公司推出的CCS3.3开发环境中文入门指导书第一章绪论 (4)1.1 欢迎来到eXpressDSP 世界 (4)1.2 开发流程 (4)第二章快速入门 (6)2.1 启动CCS IDE (6)2.2 创建新工程 (6)2.3 构建程序 (7)2.4 加载程序 (7)2.5 基本调试 (7)2.5.1 跳转到主函数（Go to Main） (7)2.5.2 使用断点(Using Breakpoints) (7)2.5.3 源代码调试（Source Stepping） (8)2.5.4 浏览变量（Viewing Variables） (8)2.5.5 输出窗口（Output Window） (8)2.5.6 符号浏览器（Symbol Browser） (8)2.6 帮助文件介绍 (8)第三章目标和主机设置 (10)3.1 设置目标主机 (10)3.1.1 CCS 设置工具(CCS Setup Utility) (10)3.1.2 并行调试管理器（PDM+） (13)3.1.3 连接/断开连接（Connect/Disconnect） (13)3.2 主机IDE 用户化定制（Host IDE Customization） (14)3.2.1 默认的颜色与字体（Default Colors and Faults） (14)3.2.2 默认键盘快捷键（Default Keyboard Shortcuts） (14)第四章代码创建 (17)4.1 配置工程（Configuring Projects） (17)4.1.1 创建一个工程（Creating a Project） (17)4.1.2 工程配置（Configurations） (19)4.1.3 工程从属关系（Dependencies） (20)4.1.4 制作文件（Makefiles） (22)4.2 文本编辑器 (23)4.2.1 查看和编辑代码(Viewing and Editing Code) (23)4.2.2 定制代码窗口(Customizing the Code Window) (24)4.2.3 编辑器的文本处理功能的使用 (24)4.2.4 设定默认自动保存(Setting Auto-Save Defaults) (25)4.2.5 自动完成，工具提示和变量查看(CodeSense) (25)4.2.6 使用外部编辑器(Using an External Editor) (26)4.3 代码生成工具 (27)4.3.1 代码开发流程(Code Development Flow) (27)4.3.2 工程创建选项(Project Build Options) (27)4.3.3 编译器概述(Compiler Overview) (29)4.3.4 汇编语言开发工具(Assembly Language Development Tools) (29)4.3.5 汇编器概述(Assembler Overview) (30)4.3.6 连接器概述(Linker Overview) (30)4.3.7 C 或C++开发工具 (31)4.4 创建CCS 工程 (31)4.4.1 从CCS 集成开发环境开始 (31)4.4.2 外部制作 (32)4.4.3 命令行（Command Line） (32)4.5 可用的基础软件 (33)4.5.1 DSP/BIOS (33)4.5.2 芯片支持库（CSL） (33)4.5.3 板支持库（BSL） (34)4.6 自动化（项目管理） (39)4.6.1 使用通用扩展语言（GEL） (39)4.6.2 脚本程序集(Scripting Utility) (40)第五章调试(Debug) (41)5.1 建立调试环境 (41)5.1.1 设置用户调试选项（Setting Custom Debug Options） (41)5.1.2 仿真（Simulation） (44)5.2 基础调试（Basic Debugging） (49)5.2.1 运行/单步调试（Running/Stepping） (50)5.2.2 断点（Breakpoints） (51)5.2.3 探针点（Probe Points） (53)5.2.4 观察窗口（Watch Window） (55)5.2.5 内存窗口（Memory Window） (57)5.2.6 寄存器窗口（Register Window） (59)5.2.7 反汇编模式/混合模式（Disassembly/Mixed Mode） (60)5.2.9 符号浏览器（Symbol Brower） (61)5.2.10 命令窗口（Command Window） (61)5.3 高级的调试特征（Advanced Debugging Features） (62)5.3.1 高级事件触发（Advanced Event Triggering） (62)5.4、实时调试（Real-Time Debugging） (64)5.4.1 实时模式（Real-Time Mode） (64)5.4.2 强制实时模式（Rude Real-Time Mode） (65)5.4.3 实时数据交换（RTDX） (65)5.5自动控制（Automation for Debug） (69)5.5.1 使用通用扩展语言(GEL) (69)5.5.2 脚本效用(Scripting Utility for Debug) (69)5.6重置选项（Reset Options） (69)5.6.1 目标芯片重置（Target Reset） (70)5.6.2 仿真重置（Emulator Reset） (70)第六章分析/调整 (71)6.1程序代码分析 (71)6.1.1 数据可视化（Data Visualization） (71)6.1.2 模拟器分析（Simulator Analysis） (72)6.1.3 仿真分析（Emulator Analysis） (72)6.1.4 DSP/BIOS 实时分析(RTA)工具 (73)6.1.5 代码覆盖范围和多事件剖析工具 (75)6.2应用程序代码调整（ACT ) (75)6.2.1 调整面板（Tuning Dashboard） (76)6.2.2 编译顾问（Compiler Consultant） (78)6.2.3 代码尺寸调整（CST） (78)6.2.4 高速缓冲存储器调整（Cache Tune） (79)第七章其它工具，帮助，小技巧 (81)7.1 组件管理器（Component Manager） (81)7.2 更新导航（Update Advisor） (82)7.2.1 下载更新注册 (82)7.2.2 检查工具更新 (82)7.2.3 自动检查工具更新 (83)7.2.4 卸载更新 (83)7.3 附加帮助（Additional Hel） (83)7.3.1 在线帮助 (83)7.3.2 在线指南 (83)第一章绪论本节介绍了德州仪器的eXpressDSP技术倡议，同时也介绍了Code Composer Studio IDE的简单开发流程。

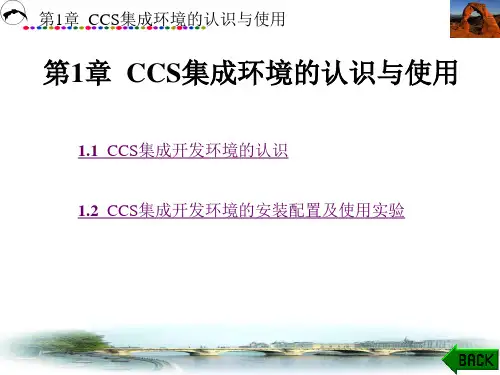

第1章 CCS集成环境的认识与使用(C55x DSP)

第1章 CCS集成环境的认识与使用(C55x DSP)
路径C:\CCStudio_v3.1 \MyProjects；在Project Name工程文件
第1章 CCS集成环境的认识与使用
图1-4 导入方法步骤(一)
第1章 CCS集成环境的认识与使用
图1-5 导入方法步骤(二)
第1章 CCS集成环境的认识与使用
1.2.5 CCS环境中工程文件的使用 在CCS集成环境下开发汇编程序或者C/C++程序，首先
要建立一个工程项目文件(*.pjt)，再向工程项目文件中添加
■ (Run)：运行程序，等同于按F5功能键或
Debug→Run命令。
■
(Animate)：动画运行，等同于按Alt+F5功能键或
Debug→Animate命令。 ■ (Halt)：终止程序运行，等同于按Shift+F5功能键或
Debug→Halt命令。 ■ ■ (Step Into)：单步跟踪，等同于按F11功能键。 (Step Over)：单步执行，等同于按F10功能键。
第1章 CCS集成环境的认识与使用
(2) 对工程项目进行编译。在编译过程中如果出现语法 错误，将在编译链接信息视窗(Build)窗口中显示错误信息， 用户可以根据显示的信息找到错误位置，更改错误。 (3) 对结果和数据进行分析和算法评估。用户可以利用 CCS提供的探测点、图形显示和性能评价等工具，对运行结 果及输出数据进行分析，评估算法性能。
示。
第1章 CCS集成环境的认识与使用
图1-6 创建新的工程项目文件对话框
第1章 CCS集成环境的认识与使用
(2) 例如，将CCS安装在C:\CCStudio_v3.1中，则在 C:\CCStudio_v3.1路径下有一个MyProjects文件夹，可以将所

DSP集成开发环境CCS

DSP集成开发环境CCS

DSP集成开发环境CCS简介DSP集成开发环境（DSP Integrated Development Environment，简称CCS）是一款功能强大的软件开发工具，专门用于数字信号处理（DSP）应用程序的开发。

CCS提供了一整套工具链，包括编译器、调试器、仿真器等，可以帮助开发人员高效地进行DSP应用程序的开发、调试和优化。

功能特点•多种开发套件支持：CCS提供了针对不同型号的DSP处理器的开发套件，覆盖了广泛的DSP芯片系列。

•实时调试功能：CCS具有强大的实时调试功能，可以帮助开发人员分析程序运行过程中的各种数据，实时监控程序运行状态。

•性能优化工具：CCS提供了各种性能优化工具，可以帮助开发人员识别程序中的性能瓶颈，并提供优化建议。

•硬件仿真支持：CCS支持与硬件仿真器的连接，可以实现使用仿真器来执行DSP程序，并实时调试仿真结果。

•工程管理功能：CCS具有完善的工程管理功能，可以帮助开发人员管理项目文件、源代码和编译配置等。

使用步骤1.创建新工程：在CCS中创建一个新的DSP工程，选择目标DSP处理器型号和相关参数。

2.编写代码：编写DSP应用程序的源代码，包括算法实现、数据处理等部分。

3.编译工程：使用CCS提供的编译器对工程进行编译，生成可执行的DSP程序。

4.连接硬件仿真器：将硬件仿真器连接到目标DSP处理器上，并与CCS进行连接。

5.下载程序：将编译生成的DSP程序下载到目标DSP处理器中，可以使用CCS的下载功能进行操作。

6.调试程序：在CCS中使用实时调试功能对程序进行调试，查看程序的执行过程和数据变化。

7.性能优化：根据CCS提供的性能优化工具分析程序性能，优化程序的关键部分。

优势与劣势优势•功能丰富：CCS提供了丰富的功能和工具，满足了DSP应用开发的各种需求。

•易于使用：CCS采用了直观的用户界面设计，使得开发人员可以更快地上手使用。

•良好的兼容性：CCS支持多种型号的DSP处理器，并且与硬件仿真器的兼容性较好。

DSP课件第七章CCS集成开发环境

DSP课件第七章CCS集成开发环境

网络调试协议的解析和调试 。
网络调试故障的定位和排除 。
编译过程
CCS支持自动编译，可以快速编译代码并生 成可执行文件。
链接器设置
CCS支持链接器设置，可以链接外部库和资 源文件。
代码调试
断点设置
在CCS中可以设置断点，以便在程序运行时 暂停执行。
变量查看
CCS可以实时查看程序中的变量值和内存地 址。序状态。
要点二
详细描述
在CCS中，可以通过右键点击工程名，然后选择 “Properties”来设置工程的属性。在弹出的对话框中， 用户可以设置工程的编译器选项、链接器选项、调试器选 项等，以便更好地控制工程的编译和调试过程。
04
CCS的代码编辑与调试
代码编辑
代码输入
在CCS中输入代码，可以使用文本编辑器或代码补全功能，提高编程效率。
。
它集成了代码编辑、编译、 调试、仿真等功能，支持TI
的多种DSP芯片。
CCS提供了丰富的库函数和工 具，方便用户快速开发DSP应
用程序。
CCS的主要特点
支持多种DSP芯片
CCS支持TI公司的多种DSP芯片， 如TMS320C2000、 TMS320C5000、TMS320C6000 等系列。
实时仿真
打开工程
总结词
打开已存在的工程
详细描述
在CCS中，可以通过菜单栏的“File”选择“Open”来打开已存在的工程。在弹 出的对话框中，用户可以选择要打开的工程文件，然后点击“Open”按钮即可 打开该工程。
关闭工程
总结词
关闭当前打开的工程
详细描述
在CCS中，如果想要关闭当前打开的工程，可以通过菜单栏的“File”选择“Close Project”来实现。在弹出的 提示框中，用户可以选择是否保存对工程的更改，然后点击“Close”按钮即可关闭该工程。

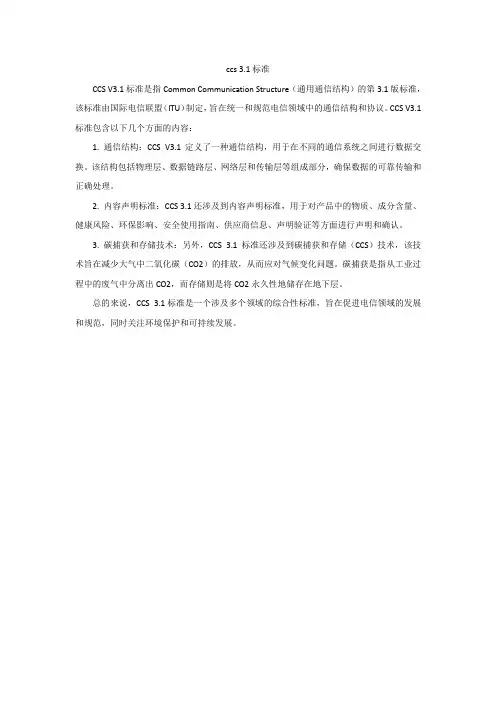

ccs 3.1标准

ccs 3.1标准

ccs 3.1标准
CCS V3.1标准是指Common Communication Structure（通用通信结构）的第3.1版标准，该标准由国际电信联盟（ITU）制定，旨在统一和规范电信领域中的通信结构和协议。

CCS V3.1标准包含以下几个方面的内容：
1. 通信结构：CCS V3.1定义了一种通信结构，用于在不同的通信系统之间进行数据交换。

该结构包括物理层、数据链路层、网络层和传输层等组成部分，确保数据的可靠传输和正确处理。

2. 内容声明标准：CCS
3.1还涉及到内容声明标准，用于对产品中的物质、成分含量、健康风险、环保影响、安全使用指南、供应商信息、声明验证等方面进行声明和确认。

3. 碳捕获和存储技术：另外，CCS 3.1标准还涉及到碳捕获和存储（CCS）技术，该技术旨在减少大气中二氧化碳（CO2）的排放，从而应对气候变化问题。

碳捕获是指从工业过程中的废气中分离出CO2，而存储则是将CO2永久性地储存在地下层。

总的来说，CCS 3.1标准是一个涉及多个领域的综合性标准，旨在促进电信领域的发展和规范，同时关注环境保护和可持续发展。

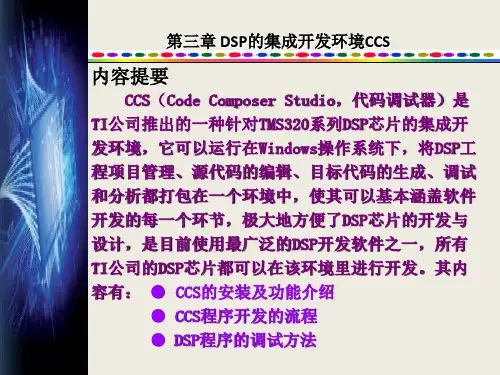

第3章 DSP的集成开发环境CCS 《DSP原理及实践应用》电子课件

第3章 DSP的集成开发环境CCS 《DSP原理及实践应用》电子课件

第三章 DSP的集成开发环境CCS
在“Processor Configuration”页面下，在 “Available Processor”选项中选择 TMS320C5400，然后点击“Add Single”，其右 边出现CPU-1图标，点击“Next”，出现如图 3.20所示对话框。
第三章 DSP的S
第三章 DSP的集成开发环境CCS
3.1.2 CCS的主要功能 CCS是一种可视化集成开发工具，它集代码的编辑、
编译、链接和调试等诸多功能于一体，具有强大的应用开 发功能：
(1)具有集成可视化代码编辑界面，可通过其界面直接编 写汇编语言和C程序、.h头文件和.cmd命令文件等。
● CCS程序开发的流程 ● DSP程序的调试方法
第三章 DSP的集成开发环境CCS
3.1 CCS简介
CCS工作在Windows操作系统下，类似于VC++的集成开 发环境，采用图形接口界面，有编辑工具和工程管理工具 ，集编辑、编译、链接、软件模拟、硬件仿真调试以及实 时跟踪等功能于一体，支持汇编语言与C语言及二者的混 合编程。CCS集成开发环境是目前使用最为广泛的DSP开发 软件之一。
第三章 DSP的集成开发环境CCS
如上图所示，在第一项下拉菜单中选择中间一 条“Auto-generate board data file with extra configuration”。在第二项“Configuration File” 中选择“Browse”，出现图3.17所示对话框。
第三章 DSP的集成开发环境CCS
本小节主要介绍CCS的安装和驱动程序的安装，下一小节 将介绍目标器件的配制方法。
第三章 DSP的集成开发环境CCS
1、CCS软件的安装 CCS软件安装步骤如下。 (1)点击安装文件包里的“Setup.exe”图标，会

CCS 开发环境介绍 谢丹

CCS 开发环境介绍 谢丹

CCS命令行界面
CCS命令行界面 步骤2：测试几个常用命令，对于命令的作用可以使 用【help 命令】的形式进行查询

ULP
ULP (Ultra-Low Power)Advisor 什么是ULP？ 通俗的理解，ULP是一个代码阅读器，它可以检查开 发者的代码，然后给开发者一些合理建议，优化程序， 充分发挥MSP430的超低功耗特性。 例如：在前面的led灯程序中，程序可以正常的编译、 下载、执行，但是在一句代码上，ULP给出了建议。

ULP
ULP (Ultra-Low Power)Advisor 把鼠标放在该语句的左边的叹号“！”上，即可查 看ULP给出的建议。

CCS下载调试
CCS下载调试 在命令快捷栏点击debug（ ）按钮，即可进入下 载调试界面。

CCS下载调试
CCS下载调试 进入调试界面，主要窗口如下：
CCS介绍

CCS开发环境介绍
调用CCS 提供的资源
调用CCS提供的资源 步骤1：启动CCS

调用CCS 提供的资源

调用CCS提供的资源 步骤2：展开MSP430ware，选择设备
调用CCS 提供的资源
调用CCS提供的资源 步骤3：在MSP430F5XX/6XX下打开Code example

CCS下载调试
CCS下载调试 常用的调试按钮，

全速执行
单步执行 按语句执行 复位CPU 退出调试界面
Questions?
பைடு நூலகம்

Eclipse 软件框架最初作为创建开发工具的开放框架 而被开发，为构建软件开发环境提供了出色的软件框 架。 CCStudio 将 Eclipse 软件框架的优点和 TI 的 嵌入式调试功能相结合，为嵌入式开发人员提供了一 个功能丰富的开发环境。

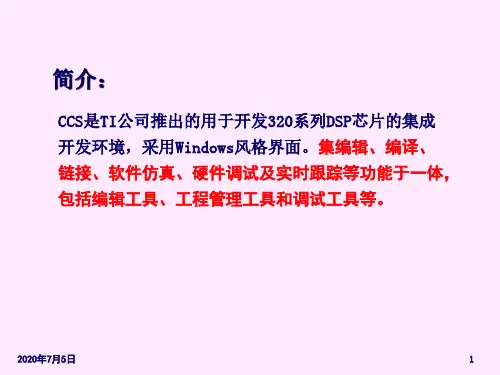

ccs开发环境介绍

ccs开发环境介绍

文编查 工 调 性 选 扩工 视 帮
件辑看 程 试 能 项 展具 窗 助
项
功
目
能
2020年7月5日
8
第9章 DSP集成开发环境CCS
主菜单功能：
菜单选项
File 文件 Edit 编辑 view 查看 Project 项目 Debug 调试 Profiler 性能 Option 选项 GEL 扩展功能 Tools 工具 Window 视窗 Help 帮助
③ 单击“打开”按钮，将在编辑窗口中打开所选择的文件 。
2020年7月5日
32
第9章 DSP集成开发环境CCS
3. 文件的编辑 在打开的文本文件中，可进行各种文本编辑。
(1) 文本的剪切、复制和粘贴
利用“Edit”菜单中的“Cut”、“Copy”和“Paste”命令 ，可以剪切、复制和粘贴文本。操作步骤如下：
② 具有查找和替换功能； ③ 提供上下文相关的帮助； ④ 多窗口显示； ⑤ 快速方便的工具条； ⑥ 鼠标右键可以快速进入高级的编辑器功能； ⑦ C语言编辑器可以判别括号是否匹配； ⑧ 所有编辑命令都有快捷键对应。
2020年7月5日
30
第9章 DSP集成开发环境CCS
1. 创建新文件
创建新文件不会影响已有的文件，其步骤如下：
每按一次该按钮，就会从当前程序位置执行
到下一个断点处。连续按按钮就可以实现动
2020年7月5日
画运行。
27
第9章 DSP集成开发环境CCS
—— 快速观察按钮。用来打开快速观察窗口， 查看和修改变量。
—— 观察窗口按钮。用来打开观察窗口，监视 局部变量和全局变量的值。
—— 观察寄存器按钮。用来显示寄存器观察窗 口，观察和修改寄存器。

第6章CCS集成开发环境介绍及安装

第6章CCS集成开发环境介绍及安装

第6章CCS集成开发环境介绍及安装在CCS中，我们可以创建一个新的项目或导入一个已存在的项目。

对于新项目，我们可以选择DSP型号、编程语言和开发平台等。

CCS支持多种编程语言，包括C、C++和汇编语言。

在创建项目时，我们可以选择合适的编程语言。

除了基本的开发工具，CCS还提供了一些额外的功能和插件。

例如，CCS提供了RTOS（Real-Time Operating System）插件，可以帮助我们进行实时操作系统的开发。

CCS还支持与其他工具的集成，例如Matlab和Simulink，可以方便地进行模型的生成和代码的生成。

总体而言，CCS是一款功能强大的集成开发环境，适用于德州仪器DSP的软件开发和调试。

它提供了一系列的开发工具，方便我们进行代码的编写、编译、调试和性能分析。

通过CCS，我们可以提高开发效率，加快产品的上市时间。

因此，对于从事基于德州仪器DSP的应用程序开发的开发人员来说，学习和使用CCS是非常必要的。

第4章 集成开发环境CCS的使用

第4章 集成开发环境CCS的使用

将DSP目标上的物理存储区中的数据（输出数据）传输
到主机PC上以供分析。 设置方法： CCS在源程序窗口中的物理存储区所在行按 成功设立探针后，出现探针图标(兰色图标)。
15
，
DSP应用技术
北京交通大学 国家工科电工电子教学基地
将探针和数据文件关联的方法：
(1) 先将DSP可执行文件下载到DSP目标板中，打开
设置断点使程序暂停，以便于查看有关数据，确定程序
可能出错的位置。
4
北京交通大学 国家工科电工电子教学基地
DSP应用技术
◆探针调试。
用于数据文件的输入和输出。
◆剖析工具(Profiler)。
用于评估代码运行所需要的时钟数，进而确定代码的
运行时间。 ◆数据图形显示工具。 用于绘制变量的时域/频域波形、眼图、星图等，直观 显示数据。
4. 图形观察窗
程序执行过程中，变量观察窗只能观察变量的数值 变化，这种观察不直观，而且在观察多个变量时十分 并可将数据以图形方式显示。
困难。CCS集成信号分析接口，提供全程监视信号数据，
功能：
观察信号的时域图形、频谱、星图以及眼图等。 观察方法： 单击View菜单的Graph，选择Time/Frequency…， 然后选择要观察的图形
的名称Name，数值Value和类型Type。
Watch 1：显示用户要求的局部、全局变量和表达式
DSP应用技术
的名称Name，数值Value，进制Radix和类型Type。
14
北京交通大学 国家工科电工电子教学基地
3. 探针
功能： 探针主要用于在PC和DSP系统之间读写数据。 将主机PC上的文件中数据（输入数据）传输到DSP 目标上物理存储区(存放算法所使用变量所在的)中；

DSP实验一 认识CCS集成开发环境

DSP实验一 认识CCS集成开发环境

实验一认识CCS集成开发环境一．实验目的1.初步熟悉CCS集成开发环境的使用，以及开发过程。

2.初步熟悉Simulator软件仿真的使用方法。

二．实验内容编写一个程序，完成计算∑==41iiixay的程序。

其中：a1=1，a2=2，a3=3，a4=4，x1=8，x2=6，x3=4，x4=2三．实验说明1.启动CCS集成开发环境。

2.创建新工程（Project）,并且在工程中加入源文件及链接命令文件等。

3.对新建的工程进行编译及链接，生成DSP可执行文件（.OUT文件）。

4.加载程序，对生成的DSP可执行文件（.OUT文件）进行软件仿真。

要求：了解软件仿真的操作过程，熟悉各窗口的操作。

创建工程和构建、运行程序；断点和观察窗口的使用断点、探针点与图形窗口的使用。

四、实验设备硬件：PC机软件：PC机操作系统win98及以上、CCS集成开发环境。

五、实验步骤1在SIMULATOR方式下运行CCS软件；2新建一个工程；3编辑源程序文件；4向工程添加添加源文件；5编译、链接工程，如有错误则继续调试，直到完全正确生成out文件；6装载out文件运行；7查看内存单元的内容是否正确。

注：实验报告要写出完整的汇编程序及运行结果即内存单元的内容汇编源程序：(也可参考课本154页).title "dianxin.asm".mmregsstack .usect "stack",10H.bss a,4.bss x,4.bss y,1.def start.datatable: 1,2,3,48,6,4,2.textstart STM #0,SWWSRSTM #stack+10H,spSTM #a,AR1RPT #7MVPD table,*AR1+CALL SUMend: B endSUM :STM #a,AR2STM #x,AR3RPTZ A, #3MAC *AR2+,*AR3+,ASTL A,*(y)RET.end在数据存储器中的y值为0x0028(即十进制的40)。

第6章CCS集成开发环境及其使用

第6章CCS集成开发环境及其使用

第6章CCS集成开发环境及其使用
集成开发环境（Integrated Development Environment，简称IDE）是指一种可在同一界面中集成多个开发工具的软件程序。

它的主要目标是为开发人员提供一个集中的工作环境，使他们能够更高效地开发、调试和测试软件。

在本章中，我们将介绍CCS集成开发环境及其使用。

S集成开发环境简介
S集成开发环境的安装
S集成开发环境的主要功能
(2)编译器：CCS集成了TI的编译器，可将源代码编译成目标代码。

它支持多种编译选项和优化等级，可以根据需求进行设置。

(3)调试器：CCS提供了多种调试器工具，可用于调试嵌入式系统的代码。

它支持多种调试接口，包括JTAG、BSL等，能够进行单步执行、变量查看、内存监视等操作。

(4)性能分析器：CCS集成了一些性能分析工具，可用于对嵌入式系统的性能进行分析。

它可以获取程序的运行时间、内存使用情况等信息，并提供可视化的图表和报告。

S集成开发环境的使用方法
(1)创建新项目：在CCS中，可以通过向导式界面创建新项目。

需要选择目标处理器和编译选项等，然后导入或编写源代码文件。

(4)调试和测试：通过连接目标系统，并选择相应的调试接口，可以在CCS中进行代码的调试和测试。

可以设置断点、单步执行、查看变量和内存等，以便分析和排查问题。

(5)优化和性能分析：CCS提供了一些工具，用于对代码进行优化和性能分析。

可以通过设置编译选项和优化等级，以及使用性能分析器，对代码进行优化和测试。

CCS3.1简介

CCS3.1简介

（4）.float和.bfloat：计算单精度32位IEEE格式浮 点数的值，并存入当前段的两个连续的字中，先 存储低字，后存储高字。 .bfloat ： float 前加“ b” ，意味着保证定义的浮点 数不会跨越数据页的边界。 （ 5 ） .int 和 .word ：将 2 个或多个 16 位值置入当前 段的连续字中。 （ 6 ） .long 和 .blong ：将 32 位数值置入当前段连续 两个字中，先存放低位字。 .blong：保证目标不会跨越数据页的边界。 （7）.string：将8位字符从一个或多个字符串置入 当前段。除了把两个字符组装入每一个字外， 与 .byte 类似。需要时，字符串中最后一个字用空 字符（0）填充。
5.2 工作窗口区
在 CCS 集成调试环境中，常用工作窗口有 Files （文 件）窗口、 Disassembly （反汇编程序）窗口、 CPU 寄存器窗口、 Memory （存储器 ）窗口以及 Watch （观察）窗口等。 根据需要，用户可对这些窗口分别打开、关闭、调 整大小、移动和浏览窗口的内容等。
通常在Build时采用默认设置。
5.1.2 View（观察）菜单
· Disassembly
观察反汇编程序窗口。
当将DSP可执行程序*.OUT文件载入目标系统后， CCS集成调试环境将自动打开一个反汇编窗口，反 汇编窗口根据存储器的内容显示反汇编指令和符号 信息。
· Memory 观察存储器窗口。
变量显示常用格式
字母符号 D E F X O U C 代表的格式 十进制 指数浮点 十进制浮点 十六进制 八进制 无符号整型 ASCII 字符（字节）
5.1.3 Debug（调试）菜单
Debug菜单中包含所有可用的调试命令 。 · Breakpoints 断点设置。

5 CCS3.1集成调试环境的简介

5 CCS3.1集成调试环境的简介

保留区
C C S 3.1 集 成 调 试 环 境 简 介
D S 0x0200h~0x02FFh地址是 地址是 P DARAM B0的地址 的地址 原 理 及 应 用
C C S 3.1 集 成 调 试 0x0300h~0x03FFh地址是 地址是 环 DARAM B1的地址 的地址 境 简 介
D S P 原 理 0x0300h~0x03FFh地址是 地址是 及 DARAM B1的地址 的地址 应 用
F2407REGS.h中是这样定义的： 中是这样定义的： 中是这样定义的
C C S 3.1 集 成 调 试 环 境 简 介
IMR .set 00004H; 中断屏蔽寄存器 IFR .set 00006H; 中断标志寄存器
F2407A.h中是这样定义的： 中是这样定义的： 中是这样定义的
_IMR .set 00004H; 中断屏蔽寄存器 _IFR .set 00006H; 中断标志寄存器 这两个头文件内容几乎一样， 这两个头文件内容几乎一样，这有什么意 义呢？ 义呢？ 在课本P134指出 在汇编中访问 语言变量， 指出:在汇编中访问 语言变量， 在课本 指出 在汇编中访问C语言变量 前面加下划线“ ，成为全局变量， 前面加下划线“_”，成为全局变量，就可以 解决C和汇编混合编程问题 和汇编混合编程问题。 解决 和汇编混合编程问题。
view菜单 无仿真器时 菜单,无仿真器时 菜单 该菜单不可选 观察存储器窗口选项 Memory
C C S 3.1 集 成 调 试 环 境 简 介
D S P 原 理 及 应 用
观察程序存储器窗口选项Memory 观察程序存储器窗口选项 程序存储器窗口选项 Q-value=0， ， 显示实际的值
C C S 3.1 集 成 调 试 环 境 简 介

CCS3.1集成开发环境安装

CCS3.1集成开发环境安装

4.3 配置CCS3.1的运行环境
在PC机系统上安装好编译器软件后，在计算机桌面 上将出现两个快捷方式图标： 一个是Setup CCStudio v3.1 另一个是CCStudio 3.1。Setup CCStudio v3.1 用来对该编译器的运行环境进行配置。 CCStudio 3.1为程序仿真调试集成环境软件。
在Available Factory Boards栏中，选择合适的系统配 置（此处选择F2407 XDS510 Emulator），然后双击 鼠标左键。
在System Configuration栏中，选择F2407 XDS510 Emulator； 右击鼠标出现对话框，单击Properties选项。
编译器设置：定义了使用编译器的目标板或仿真 器，称为系统配置。 系统配置决定了编译器选用什么工具，因此在编译一 个应用程序之前系统配置是必须的。 编译器分为： 系统配置； 已安装的仿真器类型； 设置命令。
修改系统配置的步骤
在保证仿真器和实验开发板之间连线正确后，给实 验开发板供电。 （1）双击Setup CCStudio v3.1图标，打开设置界面。
CCS3.1集成调试环境安装
4.1 CCS3.1的软件安装
将安装光盘插入CD-ROM驱动器中 执行安装程序CCS3.1B接口仿真器驱动程序安装
在安装完CCS集成调试环境之后， 找到USB接口仿真器驱动程序SEEDUSB2.0。
安装硬件仿真器与目标系统。 上电正常，仿真器上的指示灯亮(注：也可以不上电， 同样能识别USB设备)。 硬件连接完毕后，出现对话框。
装完毕后，打开控制面板查看系统中的设备管理器， 出现对话框。
出现SEED-XDSusb2.0 Emulator时，说明硬件连接已经成功 。

集成开发软件CCS

集成开发软件CCS

THANKS FOR WATCHING
感谢您的观看
智能家居
CCS可用于开发智能家居系统的软件，如智 能照明、智能安防等。
嵌入式系统
CCS可用于开发各种嵌入式系统的软件，如 医疗设备ห้องสมุดไป่ตู้航空电子设备等。
02
CCS开发环境
开发工具
1 2
Code Composer Studio (CCS)
这是由Texas Instruments开发的集成开发环境 (IDE)，用于开发、调试和编程TI微控制器和嵌入 式处理器。
编译
将编写的代码编译成可执行文件或固件。
调试
使用CCS提供的调试工具对程序进行调试，确保程 序的正确性和稳定性。
测试
对开发完成的程序进行测试，确保其满足需求并具备可 靠性。
03
CCS集成技术
集成框架
统一开发平台
提供一个统一的开发环境，支持 多种编程语言和开发工具，降低 开发门槛和成本。
模块化设计
将软件系统划分为多个模块，每 个模块具有明确的功能和接口， 便于软件的开发、维护和扩展。
插件机制
允许第三方开发者开发插件，扩 展软件系统的功能，提高软件的 可扩展性和可定制性。
集成方式
紧耦合
点对点集成
各模块之间紧密耦合，通过直接调用 接口或共享内存等方式实现数据交换 和功能协作。
各模块之间通过一对一的连接方式实 现数据交换和功能协作，适用于模块 数量较少且相互之间关系紧密的场景。
数据安全与隐私保护
随着应用领域的拓展，数据安全和隐 私保护成为重要挑战，CCS需要加强 数据安全保护措施。
跨平台兼容性
为了满足不同应用需求，CCS需要提 供良好的跨平台兼容性，支持多种操 作系统和硬件平台。

CCS3.1集成开发环境安装

CCS3.1集成开发环境安装

打开中部下拉列表框。
选择Auto-generate board data frowse按钮
选 中 \CCStudio_v3.1 目 录 下 drivers 文 件 夹 中 的 Seedusb2.cfg文件，单击“打开”按钮 。
I/O Port为0x240（也可以设为0x340）
单点击Save & Quit按钮
单点击“否”按钮，关掉CCS setup，表明不启动 CCS集成调试环境； 选择“是”按钮，启动CCS集成调试环境。
在Available Factory Boards栏中，选择合适的系统配 置（此处选择F2407 XDS510 Emulator），然后双击 鼠标左键。
在System Configuration栏中，选择F2407 XDS510 Emulator； 右击鼠标出现对话框，单击Properties选项。
CCS3.1集成调试环境安装
4.1 CCS3.1的软件安装
将安装光盘插入CD-ROM驱动器中 执行安装程序CCS3.1 SETUP.EXE 。
4.2 USB接口仿真器驱动程序安装
在安装完CCS集成调试环境之后， 找到USB接口仿真器驱动程序SEEDUSB2.0。
安装硬件仿真器与目标系统。 上电正常，仿真器上的指示灯亮(注：也可以不上电， 同样能识别USB设备)。 硬件连接完毕后，出现对话框。
装完毕后，打开控制面板查看系统中的设备管理器， 出现对话框。
出现SEED-XDSusb2.0 Emulator时，说明硬件连接已经成功 。
找到 \SEED-XDSUSB2.0\ Win2000，XP \USBdriver\子目录 下的usb20emurst.exe文件，并执行； 如果出现下面一行提示，那么说明仿真器与目标系统 连接正常。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

1. 定义段的伪指令
定义段的伪指令：把汇编语句程序的各部分与适当 的段联系起来。
（1）.asect 创建具有绝对地址的初始化命名段。包含代码或 数据。在绝对段内，用户可以使用.label伪指令来定义可重定位 标号。 （2）.bss 为未初始化的变量。在.bss段内保留存储器空间。 （3）.sect 定义初始化命名段并把后续代码或数据与该段相 联系。用.sect定义的段可包含代码或数据。 （4）.text 标示.text段内代码部分。.text段通常包含可执行代 码。 （5）.usect 在 未 初 始 化 命 名 段 内 保 留 空 间 。 .usect 伪 指 令 和.bss伪指令相类似，但是它允许用户与段.bss分开保留空间。
5.2 工作窗口区
在CCS集成调试环境中，常用工作窗口有Files（文 件）窗口、Disassembly（反汇编程序）窗口、CPU 寄存器窗口、Memory（存储器）窗口以及Watch （观察）窗口等。 根据需要，用户可对这些窗口分别打开、关闭、调 整大小、移动和浏览窗口的内容等。
1. Files（文件）窗口
1.
在Watch Window中加入一个新的表达式：
在Watch Window中的Name文件框输入要观察的变量名，或者 在程序窗口择选中要观察的变量名，然后单击右键，再在打开 的快捷菜单中选择Add to Watch Window即可。
2. 在Watch Window中删除一个表达式，则选择待 删除的表达式，再右击鼠标，在弹出的快捷菜单中 选择Delete Selected Item。 3. 添加变量，在“添加变量对话框”的文本框中输入 变量名，则在Watch Window中显示变量的地址。 如果需要显示该变量的值，则需要在变量名前加“*” 号； 如果变量标志在一个C源程序文件中被定义，并且 特别指定了调试信息标志（-g），则变量标志代表 的是相应地址的值。 变量的地址或值的显示默认格式为十进制，如果想 改变显示格式，则在输入变量时在其后面紧跟一个 逗号和一个格式指示字母。
可以配置：寄存器优先调试，特定函数优先调试， 或某个子程序优先调试等选项。 通常在Build时采用默认设置。
5.1.2 View（观察）菜单
·Disassembly
观察反汇编程序窗口。
当将DSP可执行程序*.OUT文件载入目标系统后， CCS集成调试环境将自动打开一个反汇编窗口，反 汇编窗口根据存储器的内容显示反汇编指令和符号 信息。
对于头文件和在程序中用include引用的文件，项目管 理会自动加入。 项目管理不允许用户添入其它类型的文件。存。 将一个已打开的项目关闭。
·Add Files to Project… 添加该项目中用到的所有文 件和所需的库文件。 ·Compile Files 对项目中的C语言和汇编语言源代码 文件进行编译。 ·Build 对项目进行编译、汇编和链接，生成可执行 文件为*.OUT，对于没有修改的源程序文件不重新 编译。
3. 调准段程序计数器的伪指令
（1）.align：把SPC调准在128个字的边界。确保跟 随在.align伪指令之后的代码从数据页边界处开始。 如果SPC已调至数据页的边界，它不再增量。 （2）.even：调准SPC，使其指向下一个完整的字。 在 使 用 .field 伪 指 令 之 后 用 户 应 当 使 用 .even ， 如 果.field伪指令未填满一个字，.even指令将使汇编器 填满，并用0填未用到的位。
该窗口包括当前系统用到的GEL文件和项目。 GEL文件：包括缺省的f2407.gel文件。 项目：包括用户用到的头文件、用include定义的 引用文件和用户建立或添加的C源程序文件*.C、 汇编源程序文件*.ASM、目标文件*.OBJ、库文件 *.LIB和链接命令文件*.CMD。
添加文件：把鼠标移到相应的*.pjt文件夹处，单击 右键，可以从弹出的快捷菜单中选择Add Files to Project选项，选择添加适当的文件； 删除文件：把鼠标移到相应文件处，单击右键，在 弹出的快捷菜单中选择Remove from project选项即 可。
Project菜单中的主要命令
· New · Open 新建一个项目，项目保存至新建项目文件夹中。 打开一个已有的项目。 将文件加载到该项目中。
· Add Files to Project
项目中可以加入的文件的扩展名：
*.C C源程序文件，项目管理将对该类文件进行编译和链接。 *.ASM 汇编源程序文件，项目管理将对该类文件进行汇编和链接。 *.OBJ 目标文件，项目管理将对该类文件进行链接。 *.LIB 库文件，项目管理将对该类文件进行链接。 *.CMD 链接命令文件，项目管理在链接各个文件时根据此文件分配 系统程序空间及数据空间。
（4）.float和.bfloat：计算单精度32位IEEE格式浮 点数的值，并存入当前段的两个连续的字中，先 存储低字，后存储高字。 .bfloat： float前加“b”，意味着保证定义的浮点数 不会跨越数据页的边界。 （5）.int和.word：将2个或多个16位值置入当前段 的连续字中。 （6）.long和.blong：将32位数值置入当前段连续 两个字中，先存放低位字。 .blong：保证目标不会跨越数据页的边界。 （7）.string：将8位字符从一个或多个字符串置入 当前段。除了把两个字符组装入每一个字外， 与.byte类似。需要时，字符串中最后一个字用空 字符（0）填充。
对项目进行编译、汇编和链接时，显示一些状态信 息。 如果在编译、汇编和链接过程中发现错误，则该窗 口显示出错误类型和错误的位置。 双击错误信息处，鼠标跳到程序中相应的位置。
5.3 4个基本文件和1个库函数文件简介
在CCS3.1集成调试环境中可以直接编写汇编语言程 序和C语言程序，编写程序完成后可直接运行编译链 接等调试。 编写模块化的程序块：在进行调试之前，一般需要1 个库函数文件和书写4种格式的文件：C语言文件， 汇编语言文件，头文件和命令文件。 在编写这4类文件时，通常要用到一些汇编伪指令。
·Memory 观察存储器窗口。
Address：输入需要观察的存储器的起始地址。 Format：选择存储器的显示格式。 Page：选择显示存储器的类型。
·Registers 包含CPU和Status两个选项，单击相应 的选项可以观察调试过程中CPU寄存器和各个状态 位的变化。 ·Peripherals 观察调试过程中外设寄存器的变化。 ·Watch Window 观察调试过程中的变量、C语言表 达式、地址和寄存器的值。 ·Mixed Source 同时显示C语言代码及与之关联的反 汇编代码（反汇编代码位于C语言代码下方）。
4. 状态寄存器窗口
显示状态寄存器中的各个状态位(是2812的) SXM、OVM、TC、C、Z、N、V、PM、OVC、 INTM 、 DBGM 、 PAGE0 、 VMAP 、 SPA 、 LOOP 、 EALLOW 、 IDLESTAT 、 AMODE 、 OBJMODE、CNT、M0M1MAP、XF及ARP。 用户可以很清楚地看到程序执行过程中各状态位的 变化。 若要改变状态位内容，则可用鼠标单击需改变的状 态位，直接输入修改的值。
变量显示常用格式
字母符号 D E F X O U C 代表的格式 十进制 指数浮点 十进制浮点 十六进制 八进制 无符号整型 ASCII 字符（字节）
5.1.3 Debug（调试）菜单
Debug菜单中包含所有可用的调试命令 。 ·Breakpoints 断点设置。 将鼠标放在程序中需设置断点处，选择Breakpoints并 进行相应的设置，可在程序中设置断点。 移动鼠标至需要设置断点的程序语句上，右击鼠标， 在弹出的快捷菜单中选择Toggle breakpoint。 若要取消断点，则选中相应的断点处语句，再右击鼠 标 ， 在 弹 出 的 快 捷 菜 单 中 再 次 选 择 Toggle breakpoint。
·Run 执行程序到断点、探测点或用户中断（ESC）。 ·Halt 当执行Run时，用Halt来停止程序的执行。 ·Reset CPU 对处理器进行复位。复位DSP目标系统， 终止程序的执行，初始化所有的寄存器。 ·Restart 将程序指针指向程序的起始地址。 ·Reset Emulator 对仿真器进行复位。
4. 引用其它文件的伪指令
·Probe Points 探测点设置。在设置探测点的地方，将 主机文件的数据读到DSP目标系统的存储器中，或将 DSP目标系统存储器的数据写入主机的文件中。 ·Step Into 单步执行。如果运行到调用函数处，则跳入 函数子程序中继续单步执行。 ·Step Over 单步执行。单步执行程序，不进入调用的 程序（子程序及中断服务程序），即该命令一步执行 完被调用的子程序。 ·Step Out 跳出函数子程序。当使用Step Into或Step Over单步执行指令时，如果程序运行到一个子程序 中，执行该命令将使程序执行完函数或子程序后，回 到调用的地方。
·Rebuild All ·Stop Build
项目重新进行一次编译、汇编和链 停止对项目的编译、汇编和链接。
接，生成可执行文件为*.OUT。 ·Show Project Dependencies 显示该项目中用到的所有 文件和所需的库文件。 ·Scan All File Dependencies 详细查看该项目中用到的 所有文件和所需的库文件。 ·Build Options 对编译器、汇编器和链接器的参数进行 配置。 ·Recent Project Files 显示最近打开过的项目。
CCS3.1集成调试环境简介
5.1 CCS3.1集成调试环境主要菜单 及功能介绍
系统的配置之后，给实验开发板供电，双击快捷方式 CCStudio 3.1文件图标，就可进入集成调试环境。
5.1.1 Project（项目）菜单
CCS集成调试环境不能直接将汇编源代码或C语言 源代码文件Build生成DSP可执行代码，必须使用项 目（Project）来管理整个设计和调试过程。 项目文件保存时为*.pjt文件。
