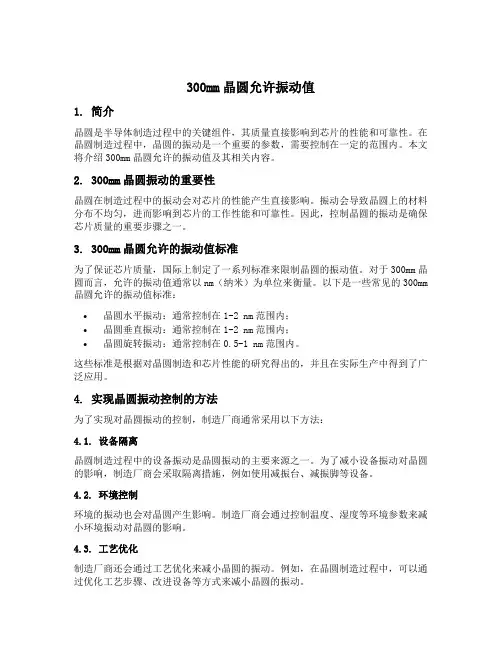

300mm晶圆允许振动值1. 简介晶圆是半导体制造过程中的关键组件，其质量直接影响到芯片的性能和可靠性。
在晶圆制造过程中，晶圆的振动是一个重要的参数，需要控制在一定的范围内。
本文将介绍300mm晶圆允许的振动值及其相关内容。
2. 300mm晶圆振动的重要性晶圆在制造过程中的振动会对芯片的性能产生直接影响。
振动会导致晶圆上的材料分布不均匀，进而影响到芯片的工作性能和可靠性。
因此，控制晶圆的振动是确保芯片质量的重要步骤之一。
3. 300mm晶圆允许的振动值标准为了保证芯片质量，国际上制定了一系列标准来限制晶圆的振动值。
对于300mm晶圆而言，允许的振动值通常以nm（纳米）为单位来衡量。
以下是一些常见的300mm 晶圆允许的振动值标准：•晶圆水平振动：通常控制在1-2 nm范围内；•晶圆垂直振动：通常控制在1-2 nm范围内；•晶圆旋转振动：通常控制在0.5-1 nm范围内。
这些标准是根据对晶圆制造和芯片性能的研究得出的，并且在实际生产中得到了广泛应用。
4. 实现晶圆振动控制的方法为了实现对晶圆振动的控制，制造厂商通常采用以下方法：4.1. 设备隔离晶圆制造过程中的设备振动是晶圆振动的主要来源之一。
为了减小设备振动对晶圆的影响，制造厂商会采取隔离措施，例如使用减振台、减振脚等设备。
4.2. 环境控制环境的振动也会对晶圆产生影响。
制造厂商会通过控制温度、湿度等环境参数来减小环境振动对晶圆的影响。
4.3. 工艺优化制造厂商还会通过工艺优化来减小晶圆的振动。
例如，在晶圆制造过程中，可以通过优化工艺步骤、改进设备等方式来减小晶圆的振动。
5. 晶圆振动的测量与监控为了保证晶圆振动控制的有效性，制造厂商通常会进行振动的测量与监控。
以下是一些常用的晶圆振动测量与监控方法：5.1. 振动传感器制造厂商会在晶圆制造过程中安装振动传感器来实时监测晶圆的振动情况。
这些传感器可以将振动信号转换为电信号，并通过数据采集系统进行采集和分析。

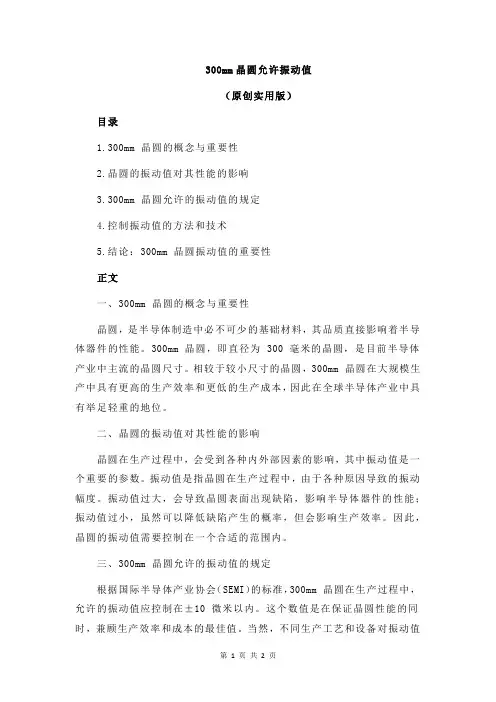

300mm晶圆允许振动值（原创实用版）目录1.300mm 晶圆的概念与重要性2.晶圆的振动值对其性能的影响3.300mm 晶圆允许的振动值的规定4.控制振动值的方法和技术5.结论：300mm 晶圆振动值的重要性正文一、300mm 晶圆的概念与重要性晶圆，是半导体制造中必不可少的基础材料，其品质直接影响着半导体器件的性能。
300mm 晶圆，即直径为 300 毫米的晶圆，是目前半导体产业中主流的晶圆尺寸。
相较于较小尺寸的晶圆，300mm 晶圆在大规模生产中具有更高的生产效率和更低的生产成本，因此在全球半导体产业中具有举足轻重的地位。
二、晶圆的振动值对其性能的影响晶圆在生产过程中，会受到各种内外部因素的影响，其中振动值是一个重要的参数。
振动值是指晶圆在生产过程中，由于各种原因导致的振动幅度。
振动值过大，会导致晶圆表面出现缺陷，影响半导体器件的性能；振动值过小，虽然可以降低缺陷产生的概率，但会影响生产效率。
因此，晶圆的振动值需要控制在一个合适的范围内。
三、300mm 晶圆允许的振动值的规定根据国际半导体产业协会（SEMI）的标准，300mm 晶圆在生产过程中，允许的振动值应控制在±10 微米以内。
这个数值是在保证晶圆性能的同时，兼顾生产效率和成本的最佳值。
当然，不同生产工艺和设备对振动值的要求可能会有所不同，因此在实际生产中，还需根据具体情况进行调整。
四、控制振动值的方法和技术为了保证 300mm 晶圆的振动值在允许范围内，半导体制造商采用了一系列先进的技术和方法。
例如，采用高精度的振动传感器，实时监测晶圆的振动值，并通过调节生产设备和工艺参数，使振动值保持在最佳水平。
此外，通过优化生产环境，减少外部振动对晶圆的影响，也是控制振动值的有效手段。
五、结论：300mm 晶圆振动值的重要性综上所述，300mm 晶圆的振动值对于半导体器件的性能具有重要影响。
控制振动值，既是保证晶圆品质的关键，也是提高生产效率和降低成本的重要手段。
单晶硅抛光片的物理性能参数同硅单晶技术参数厚度（T） 200-1200um总厚度变化（TTV）＜10um弯曲度（BOW）＜35um翘曲度（WARP）＜35um单晶硅抛光片的表面质量：正面要求无划道、无蚀坑、无雾、无区域沾污、无崩边、无裂缝、无凹坑、无沟、无小丘、无刀痕等。
背面要求无区域沾污、无崩边、无裂缝、无刀痕。
（2）加工工艺知识多晶硅加工成单晶硅棒：多晶硅长晶法即长成单晶硅棒法有二种：CZ（Czochralski）法FZ（Float-Zone Technique）法目前超过98％的电子元件材料全部使用单晶硅。
其中用CZ法占了约85％，其他部份则是由浮融法FZ生长法。
CZ法生长出的单晶硅，用在生产低功率的集成电路元件。
而FZ法生长出的单晶硅则主要用在高功率的电子元件。
CZ法所以比FZ法更普遍被半导体工业采用，主要在于它的高氧含量提供了晶片强化的优点。
另外一个原因是CZ法比FZ法更容易生产出大尺寸的单晶硅棒。
目前国内主要采用CZ法CZ法主要设备：CZ生长炉CZ法生长炉的组成元件可分成四部分（1）炉体：包括石英坩埚，石墨坩埚，加热及绝热元件，炉壁（2）晶棒及坩埚拉升旋转机构：包括籽晶夹头，吊线及拉升旋转元件（3）气氛压力控制：包括气体流量控制，真空系统及压力控制阀（4）控制系统：包括侦测感应器及电脑控制系统加工工艺：加料→熔化→缩颈生长→放肩生长→等径生长→尾部生长（1）加料：将多晶硅原料及杂质放入石英坩埚内，杂质的种类依电阻的N或P型而定。
杂质种类有硼，磷，锑，砷。
（2）熔化：加完多晶硅原料于石英埚内后，长晶炉必须关闭并抽成真空后充入高纯氩气使之维持一定压力范围内，然后打开石墨加热器电源，加热至熔化温度（1420℃）以上，将多晶硅原料熔化。
（3）缩颈生长：当硅熔体的温度稳定之后，将籽晶慢慢浸入硅熔体中。
由于籽晶与硅熔体场接触时的热应力，会使籽晶产生位错，这些位错必须利用缩劲生长使之消失掉。
缩颈生长是将籽晶快速向上提升，使长出的籽晶的直径缩小到一定大小（4-6mm）由于位错线与生长轴成一个交角，只要缩颈够长，位错便能长出晶体表面，产生零位错的晶体。
硅片的检测1：硅片表面光滑洁净2：TV：220±20um 。
3：几何尺寸：边长：125±0.5mm；对角150±0.5mm、148±0.5mm、165±0.5mm；边长：103±0.5mm、对角：135±0.5mm；边长：150±0.5mm、156±0.5mm、对角：203±0.5mm、200±0.5mm、。
同心度：任意两个弧的弦长之差≤1mm垂直度：任意两边的夹角：90°±0.3二、合格品一级品：垂直度：任意两边的夹角：90°±0.5二级品：1：表面有少许污渍、线痕。
凹痕、轻微崩边。
2：220±30um ≤TV≤220±40um。
3：凹痕：硅片表面凹痕之和≤30um4：崩边范围：崩边口不是三角形，崩边口长度≤1mm ，深度≤0.5mm 5：几何尺寸：边长：125±0.52mm；对角150±0.52mm、148±0.52mm、165±0.52mm；边长：103±0.52mm、对角：135±0.52mm；边长：150±0.52mm、156±0.52mm、对角：203±0.52mm、200±0.52mm、。
同心度：任意两个弧的弦长之差≤1.5mm垂直度：任意两边的夹角：90°±0.8三级品：1：表面有油污但硅片颜色不发黑，有线痕和硅洛现象。
2：220±40um ≤TV≤220±60um。
3：硅落：整张硅片边缘硅晶脱落部分硅晶脱落。
三、不合格品严重线痕、厚薄片：TV＞220±60um。
崩边片：有缺陷但可以改￠103的硅片气孔片：硅片中间有气孔外形片：切方滚圆未能磨出的硅片。
倒角片（同心度）：任意两个弧的弦长之差＞1.5mm菱形片：（垂直度）：任意两边的夹角＞90°±0.8凹痕片：硅片两面凹痕之和＞30um脏片：硅片表面有严重污渍且发黄发黑尺寸偏差片：几何尺寸超过二级片的范围。

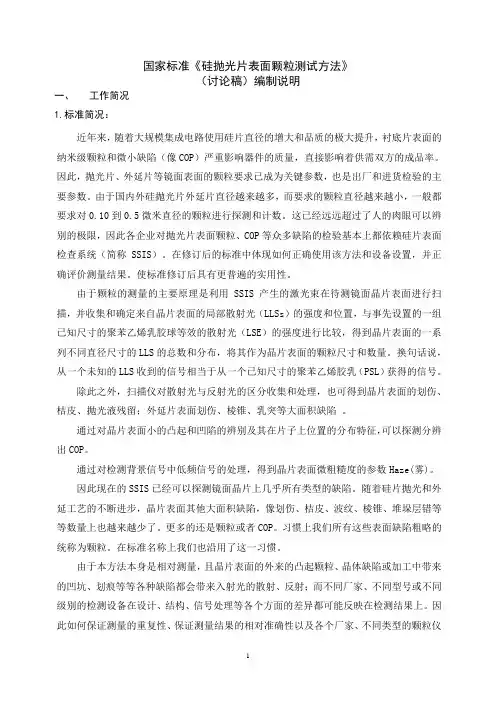

国家标准《硅抛光片表面颗粒测试方法》（讨论稿）编制说明一、工作简况1.标准简况：近年来，随着大规模集成电路使用硅片直径的增大和品质的极大提升，衬底片表面的纳米级颗粒和微小缺陷（像COP）严重影响器件的质量，直接影响着供需双方的成品率。
因此，抛光片、外延片等镜面表面的颗粒要求已成为关键参数，也是出厂和进货检验的主要参数。
由于国内外硅抛光片外延片直径越来越多，而要求的颗粒直径越来越小，一般都要求对0.10到0.5微米直径的颗粒进行探测和计数。
这已经远远超过了人的肉眼可以辨别的极限，因此各企业对抛光片表面颗粒、COP等众多缺陷的检验基本上都依赖硅片表面检查系统（简称SSIS）。
在修订后的标准中体现如何正确使用该方法和设备设置，并正确评价测量结果。
使标准修订后具有更普遍的实用性。
由于颗粒的测量的主要原理是利用SSIS产生的激光束在待测镜面晶片表面进行扫描，并收集和确定来自晶片表面的局部散射光（LLSs）的强度和位置，与事先设置的一组已知尺寸的聚苯乙烯乳胶球等效的散射光（LSE）的强度进行比较，得到晶片表面的一系列不同直径尺寸的LLS的总数和分布，将其作为晶片表面的颗粒尺寸和数量。
换句话说，从一个未知的LLS收到的信号相当于从一个已知尺寸的聚苯乙烯胶乳（PSL）获得的信号。
除此之外，扫描仪对散射光与反射光的区分收集和处理，也可得到晶片表面的划伤、桔皮、抛光液残留；外延片表面划伤、棱锥、乳突等大面积缺陷。
通过对晶片表面小的凸起和凹陷的辨别及其在片子上位置的分布特征，可以探测分辨出COP。
通过对检测背景信号中低频信号的处理，得到晶片表面微粗糙度的参数Haze(雾)。
因此现在的SSIS已经可以探测镜面晶片上几乎所有类型的缺陷。
随着硅片抛光和外延工艺的不断进步，晶片表面其他大面积缺陷，像划伤、桔皮、波纹、棱锥、堆垛层错等等数量上也越来越少了。
更多的还是颗粒或者COP。
习惯上我们所有这些表面缺陷粗略的统称为颗粒。
在标准名称上我们也沿用了这一习惯。
单质硅有无定形及晶体两种。
无定形硅为灰黑色或栗色粉末，更常见的是无定形块状，它们是热和电的不良导体、质硬，主要用于冶金工业（例如铁合金及铝合金的生产）及制造硅化物。
晶体硅是银灰色，有金属光泽的晶体，能导电（但导电率不及金属）故又称为金属硅。
高纯度的金属硅（≥99．99％）是生产半导体的材料，也是电子工业的基础材料。
掺杂有微量硼、磷等元素的单晶硅可用于制造二极管、晶体管及其他半导体器件。
由于半导体技术不断向高集成度，高性能，低成本和系统化方向发展，半导体在国民经济各领域中的应用更加广泛。
单晶硅片按使用性质可分为两大类：生产用硅片；测试用硅片。
半导体元件所使用的单晶硅片系采用多晶硅原料再经由单晶生长技术所生产出来的。
多晶硅所使用的原材料来自硅砂（二氧化硅）。
目前商业化的多晶硅依外观可分为块状多晶与粒状多晶。
多晶硅的品质规格：多晶硅按外形可分为块状多晶硅和棒状多晶硅；等级分为一、二、三级免洗料。
多晶硅的检测：主要检测参数为电阻率、碳浓度、N型少数载流子寿命；外形主要是块状的大小程度；结构方面要求无氧化夹层；表面需要经过酸腐蚀，结构需致密、平整，多晶硅的外观应无色斑、变色，无可见的污染物。
对于特殊要求的，还需要进行体内金属杂质含量的检测。
单晶硅棒品质规格：单晶硅棒的主要技术参数其中电阻率、OISF密度、以及碳含量是衡量单晶硅棒等级的关键参数。
这些参数在单晶成型后即定型，无法在此后的加工中进行改变。
测试方法：电阻率：用四探针法。
OISF密度：利用氧化诱生法在高温、高洁净的炉管中氧化，再经过腐蚀后观察其密度进行报数。
碳含量：利用红外分光光度计进行检测。
单晶硅抛光片品质规格：单晶硅抛光片的物理性能参数同硅单晶技术参数单晶硅抛光片的表面质量：正面要求无划道、无蚀坑、无雾、无区域沾污、无崩边、无裂缝、无凹坑、无沟、无小丘、无刀痕等。
背面要求无区域沾污、无崩边、无裂缝、无刀痕。
一、单晶硅的制法通常是先制得多晶硅或无定形硅，然后用直拉法或悬浮区熔法从熔体中生长出棒状单晶硅。
北京有色金属研究总院硕士学位论文直径300mm硅单晶生长过程的热场模拟姓名：翟立君申请学位级别：硕士专业：材料物理与化学指导教师：周旗钢;王敬20040324摘要摘要本文对直径３００ｍｍ．晶体生长热场进行了数值模拟，并模拟计算了晶体生长过程中单晶炉内的氩气流动情况。
热场的模拟计算结果与实验测量的结果基本一致，较好地模拟了单晶炉内的热场分布情况。
通过对氩气流动情况的模拟分析，更好地了解了单晶炉内氩气流场的分布情况，这有利于我们更好地控制单晶炉内的氨气流的流速和流向，以及单晶中氧含量。
通过对有热屏和无热屏两种状态下的热场分布和晶体质量的比较，我们得出；单晶炉内施加热屏，可以很好地改进单晶炉内的热场分布，从而改善ＣＺ硅单晶的生长条件，可以较好地控制晶体中的各种缺陷；同时，通过加装热屏，可以改进熔体内的温度分布，增大晶体生长的稳定性，从而获得更大的晶体生长速度，这样有利于提高生产效率；加装热屏还可以减少单晶炉内的热量损失，从而降低加热功率，减少了熔体与坩埚壁的反应，从而有利于控制晶体中的氧含量。
关键词：直拉硅晶体，热屏，３００ｍｍ，热场，氩气流，数值模拟＿—＿＿——，—＿——＿－—＿。
＿‘－。
＿＿。
●＿＿－＿●＿＿。
●。
１。
＿’’—‘‘－‘。
＿。
‘－。
＿。
＿－。
’—’————一一一．垒！！塑璺———ＡｂｓｔｒａｃｔＩｎｔｈｉｓｐａｐｅｒ，ｔｈｅｈｏｔｚｏｎｅａｎｄｔｈｅａｒｇｏｎｆｌｏｗｄｉｓｔｒｉｂｕｔｉｏｎｄｕｒｉｎｇ３００ｍｍｓｉｎｇｌｅｃｒｙｓｔａｌｇｒｏｗｔｈｐｒｏｃｅｓｓｗｅｒｅｓｉｍｕｌａｔｅｄ．Ｔｈｅｈｏｔｚｏｎｅｎｕｍｅｒｉｃａｌｓｉｍｕｌａｔｉｏｎｒｅｓｕｌｔｓｗｅｒｅｅｓｓｅｎｔｉａｌｌｙｉｎａｃｃｏｒｄａｎｃｅｗｉｔｌｌｅｘｐｅｒｉｍｅｎｔａｌｒｅｓｕａｓ．ＤｉｆｆｅｒｅｎｔａｒｇｏｎｆｌｏｗｄｉｓｔｒｉｂｕｔｉｏｎｓｉｎＣＺ—Ｓｉｃｒｙｓｔａｌｆｕｒｎａｃｅｗｅｒｅａｎａｌｙｚｅｄ，ｗｈｉｃｈｃａｎｈｅｌｐＵＳｕｎｄｅｒｓｔａｎｄｔｈｅａｒｇｏｎｆｌｏｗｄｉｓｔｒｉｂｕｔｉｏｎｓｉｎＣＺ－Ｓｉｃｒｙｓｔａｌｆｉ瑚ａｃｅｅｆｆｅｃｔｉｖｅｌｙａｎｄａｄｊｕｓｔｔｈｅｏｘｙｇｅｎｃｏｎｃｅｎｔｒａｔｉｏｎｂｙａｎｄｄｉｒｅｃｔｉｏｎｉｎＣＺ—Ｓｉｃｒｙｓｔａｌｆｕｒｎａｃｅ．ｃｏｎｔｒｏｌｌｉｎｇａｒｇｏｎｆｌｏｗｖｅｌｏｃｉｔｙＣｏｍｐａｒｉｎｇｔｈｅｈｏｔｚｏｎｅｃｏｎｆｉｇｕｒｍｉｏｎｓｗｉｔｈａｎｄｗｉｔｈｏｕｔｈｅａｔｓｈｉｅｌｄ，ｗｅｆｏｕｎｄｔｈａｔｈｅａｔｓｈｉｅｌｄｃｏｕｌｄｉｍｐｒｏｖｅｔｈｅｈｏｔｚｏｎｅｃｏｎｆｉｇｕｒａｔｉｏｎ，ｃｒｙｓｔａｌｇｒｏｗｔｈｃｏｎｄｉｔｉｏｎｓａｎｄｄｅｆｅｃｔｓｉｎｔｈｅＣＺ－Ｓｉｃｒｙｓｔａｌ．Ｓｉｍｕｌｔａｎｅｏｕｓｌｙ，ｔｈｒｏｕｇｈａｄｏｐｔｉｎｇｈｅｍｓｈｉｅｌｄ，ｔｈｅｍｅｌｔｔｅｍｐｅｒａｔｕｒｅｄｉｓｔｒｉｂｕｔｉｏｎｓｗｅｒｅｉｍｐｒｏｖｅｄ，ｔｈｅｓｔａｂｉｌｉｔｙｏｆｃｒｙｓｔａｌｇｒｏｗｔｈＷａｓｅｎｈａｎｃｅｄａｎｄｔｈｅｐｒｏｄｕｃｔｉｏｎｅｆｆｉｃｉｅｎｃｙＷａＳｉｎｃｒｅａＳｅｄｂｙｉｎｃｒｅａｓｉｎｇｃｒｙｓｔａｌｇｒｏｗｔｈｖｅｌｏｃｉｔｙ．ＴｈｅｈｅａｌｅｒｓｕｐｐｌｙｉｎｇｐｏｗｅｒＷａｓｒｅｄｕｃｅｄｂｙａｐｐｌｙｉｎｇｈｅａｔｓｈｉｅｌｄｂｅｃａｕｓｅｏｆｔｈｅｒｅｄｕｃｔｉｏｎｏｆｈｅａｔｌｏｓｓ，ａｎｄｔｈｅｉｎｔｅｒｓｔｉｔｉａｌｏｘｙｇｅｎｉｎｔｈｅｃｒｙｓｔａｌｃａｎｂｅｄｅｃｒｅａｓｅｄｂｅｃａｕｓｅｏｆｔｈｅｒｅｓｔｒａｉｎｔｏｆｔｈｅｒｅａｃｔｉｏｎｂｅｔｗｅｅｎｔｈｅｃｒｕｃｉｂｌｅａｎｄｍｅｌｔ，ｗｈｉｃｈｗａｓｔｈｅｍａｉｎｓｏｕｒｃｅｏｆｏｘｙｇｅｎ．ＫｅｙＷｏｒｄｓ：ＣＺ－Ｓｉｃｒｙｓｔａｌ，ｈｅａｔｓｈｉｅｌｄ，３００ｍｍ，ｈｏｔｚｏｎｅ，ａｒｇｏｎｆｌｏｗ，ｎｕｍｅｒｉｃａｌｓｉｍｕｌａｔｉｏｎ．１１．原创性声明本人郑重声明：所呈交的论文是我个人在导师指导下进行的研究工作及取得研究成果。

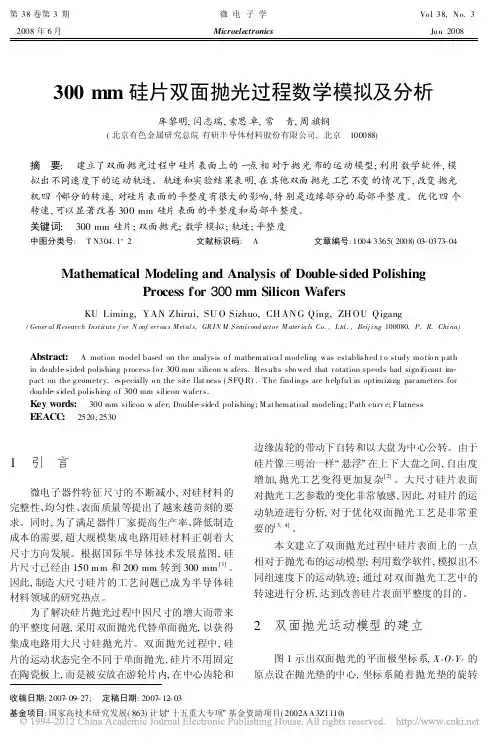

３００ｍｍ硅片技术发展现状与趋势 周旗钢（有研半导体材料股份有限公司，北京100088）摘要：综合评述了３００ ｍｍ硅材料在晶体生长、硅片成形、表面质量控制、衬底优化以及表征等方面的研究现状和发展趋势，特别是国内在３００ｍｍ硅技术研究中所获得的一些成果。
关键词：硅材料；３００ｍｍ硅片；单晶硅生长技术１前言 半个世纪以来，半导体产业发展迅猛，这主要有赖于两个因素：一个是加工尺寸不断变细，提高集成度，降低器件单位成本；另一个是硅衬底尺寸不断变大，增加硅片单位面积可获得芯片的数量。
而且两个因素互相影响，互相促进发展。
加工尺寸不断变细，带动衬底材料质量不断得到改善，衬底材料的不断改善反过来又不断促进了加工尺寸变细的实现。
集成电路技术发展遵从摩尔定律，工艺线宽越来越细，并开始进入纳米时代。
当前，国际主流生产技术为0.25～0.35µm，先进生产技术为0.13～0.10µm，90nm技术已开始投入小批量生产，并研究成功65nm技术。
按照国际半导体产业发展路线图预测[1]，2010年将采用45纳米技术，2016年和2018年将分别发展到22nm和18nm。
半导体硅衬底材料也正从200mm迈向300mm直径。
130nm以下的集成电路将主要使用300mm 直径的硅片，目前它的制备技术正日渐完善，以适应纳米集成电路的严格要求。
２ 硅单晶的生长技术 从200mm到300mm，硅片直径增加1.5倍，晶体的重量将近似于直径的2次方增长，也就是增长大约3倍，故200mm直径硅晶锭的典型荷重为90kg，而为了获得同样多的合格硅片数量300mm 直径的硅晶锭的荷重一般达200～300kg。
晶体重量的大幅度增加，一方面要求有更大的坩埚装料和更庞大且昂贵的专门设备，从而大大增加了成本；另一方面，也使熔体流动、热量和质量传输、缺陷的形成和迁移等更为复杂，给300mm 硅单晶的生长带来了很大的困难。
另外，晶锭的提拉和搬运也成了重要问题。
