接地电阻测试仪点检操作指导书

接地电阻测试仪作业指导书一、概述接地电阻测试仪是用于测量接地系统电阻的专业设备，广泛应用于电力、通讯、建筑等领域。

本作业指导书旨在向操作人员提供准确、安全、有效地使用接地电阻测试仪的指导。

二、安全注意事项1. 在操作接地电阻测试仪之前，必须确认环境安全，确保无危险物质泄露或其他安全隐患。

2. 操作人员必须穿戴符合相关安全标准的防护设备，如安全鞋、手套等。

3. 严禁独自操作接地电阻测试仪，必须有其他人员在场进行监控和协助。

4. 严禁在潮湿或有爆炸危险的环境中进行测试。

5. 在测试过程中，必须按照操作手册中的规定进行连接和断开电路，避免触电风险。

三、操作步骤1. 准备工作a) 确认接地电阻测试仪的电源电压适配要求，并将其正确连接到相应电源。

b) 确认接地电阻测试仪的工作环境符合要求，避免干扰或损坏设备。

c) 将测试仪的测试夹具、导线等连接准备好。

2. 连接测试夹具a) 将测试夹具的夹钳分别连接到待测试的接地系统的不同位置，确保夹钳与接地系统之间良好接触。

b) 检查连接是否牢固、导线是否有破损或裸露情况。

3. 设置测试参数a) 打开接地电阻测试仪的电源，待设备启动完成后，进入测试设置界面。

b) 根据待测试的环境特点选择合适的测试参数，如电流值、测试时间等。

c) 确保测试参数设置正确并保存。

4. 开始测试a) 按下“开始”按钮或相应的启动测试指令，接地电阻测试仪将开始对接地系统进行测试。

b) 在测试过程中，每个测试点的测试结果将会显示在测试仪的屏幕上，同时也可以选择将结果存储到指定位置。

5. 分析和记录测试结果a) 获取每个测试点的测试结果后，进行数据分析并记录。

b) 对于不符合规定接地电阻要求的测试点，需要进一步排查故障并及时进行维修或调整。

6. 清理和存储设备a) 关闭接地电阻测试仪的电源，将设备上的连接线等部件进行清理。

b) 存储测试结果和相关数据，确保数据的完整性和安全性。

四、常见故障排除及维护1. 测试结果异常：检查测试夹具的连接是否稳固，确认测试参数设置是否正确，如有需要，可以重复测试并对比结果。

接地电阻测试仪简单使用说明书
1、接通电源线，插入对应的测试线，准备点检设备
2、预置相应参数（对应LED 显示屏）：报警电阻：100m Ω，定时测试时间：5秒。

（1）预置报警电阻操作方法：打开‘电源开关’，按下‘预置按钮’，用小平口左右旋动‘预置电阻调节器’开关，调到规定值（100m Ω）。

（2）预置定时测试时间操作方法：调节‘定时调节按钮’，调到规定值（5秒）。

3、点检仪器：关闭耐压测试仪电源，将输出线的红、黑两线的夹子分别夹住‘点检设备’的两端，弹起‘预置按钮’，电压调节旋钮旋到最小，打开‘电源开关’，用‘定时调节按钮’将定时时间调到0秒，按下‘启动按钮’，旋动‘电流调节器’，直到液晶屏上显示电流在25A 。

4、测试设备：关闭电阻测试仪电源，将输出的两根线，红色线接设备的‘总地线’，黑色线接设备的最远端（显示屏接外壳），用‘定时调节按钮’将时间调到5秒，弹起‘预置按钮’，打开‘电源开关’，按下‘启动按钮’，测试进行，观察电阻是否在规定范围，若在，则仪器不会报警，若超出仪器报警。

电流调节器
定时
调节
按钮
预置电阻
调节器
预置按钮 电源开关
启动按钮
复位按钮
点检设备
5、。

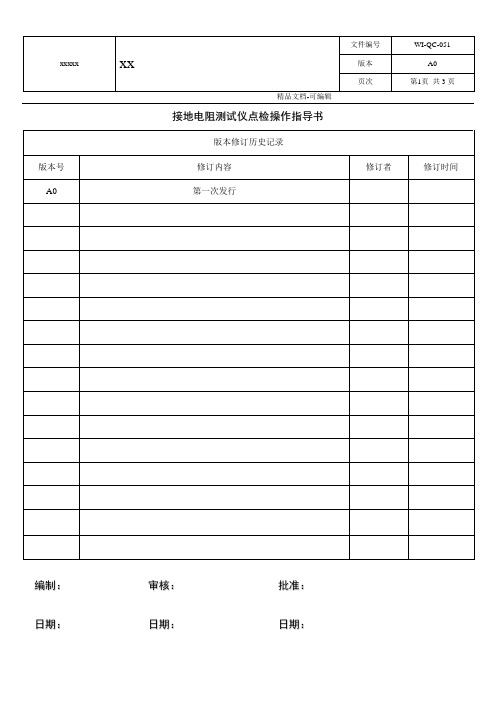

接地电阻测试仪点检操作指导书
编制：审核：批准：
日期：日期：日期：
接地电阻测试仪点检操作指导书
1.目的
为了规范接地测试仪点检设备操作，正确使用，确保其使用能满足产品测试要求,特制定此规定。

2.适用范围
适用于本公司接地电阻测试仪点检设备的操作。

3.职责
品管部专人负责维护,确认及点检。

4.定义
接地电阻测试仪点检工装----用于测试产品的接地电阻测试仪是否合格的设备。

5.程序流程：
5.1检定环境条件：
5.1.1环境温度：5-35℃
5.1.2相对湿度：45-95%R H
5.2检定频率：白天每班次检验一次。

5.3由品管部专人作点检,使用前需检查点检设备是否在校验有效期内,如此设备已过期,请及时送检。

5.4接地电阻测试仪点检工装操作方法：
5.4.1将接地电阻仪设定：12V，25A，100mΩ
5.4.2用点检设备回路端(ＧＮＤ)连接接地电阻测试仪回路测试线（黑线），红色输出测试线
连接点检设备通过端（略大于100mΩ）进行测试，接地电阻测试仪应不报警。

（如图１）；
用点检设备回路端(ＧＮＤ)连接接地电阻测试仪回路测试线（黑线），红色输出测试线连接点检设备报警端（略小于100mΩ）进行测试，接地电阻测试仪应报警。

（如图２）此2种情况符合时，接地电阻测试仪合格。

5.5当有发现接地电阻测试仪不合格时，应立即向上级汇报并停止使用该台机，要求更换另外1台，并向前追踪距合格时段止的产品，需作返工重测。

5.6接地电阻测试仪点检设备需保管好，不可损坏及遗失。

接地电阻测试作业指导书1、接通电源,开启电源开关，显示屏数码点亮。

2、选择测试电流量程开关25A，当开关按下时为25A量程，此时显示屏电阻十位小数点点亮。

时间为60秒。

3、将电流调节旋钮逆时针退至零位。

将红色测试夹的黑线端接A，红色测试夹的红线端接a；黑色测试夹的黑线端接B，黑色测试夹的红线接b。

4、将两组测量线的夹子端分别接被测物的测试点。

5、定时测量：将仪器置复位状态；按下定时开关至开位置，设置时间为60秒；按动启动按钮，测试灯亮，显示屏计数器开始倒计数，调节电流调节旋钮并观察显示电流值至所选择的电流值，然后读下显示屏显示之电阻值，当被测物的接地电阻大于该电流档所设定的电阻报警值时，仪器即发出声光报警，反之，则不报警。

测试时间终了，自动切断回路电流，即可将测试夹从被测物上取下，以备下次测量。

本仪器具有过电流保护功能，当回路电流超过30A时，仪器发出过电流指示（过电流灯亮），并自动切断回路电流，按动复位按钮，可取消报警状态，并将电流调节旋钮逆时针旋小一些，以备下次测量。

6、手动测量将定时开关置关状态；按动启动按钮，测试灯亮，调节电流调节旋钮并观察显示屏电流值至25A，然后读下显示之电阻数据，当被测物的接地电阻大于该电流所设定的接地电阻报警值，仪器即发出声光报警，反之，则不报警。

如需停止测试，则按动复位按钮，测试灯熄灭，回路电流即可切断，将测试夹从被测物上取下，以备下次测量。

测试电阻值不应超过0.1.接地电阻测试作业指导书（二）一、实验目的1. 了解接地电阻测试的原理和方法；2. 掌握接地电阻测试的具体操作步骤；3. 学会使用接地电阻测试仪器。

二、实验器材1. 接地电阻测试仪2. 电源线3. 电笔4. 接地线5. 测试用具（如测线、夹子等）6. 记录表格三、实验原理接地电阻是指通过接地装置与大地之间的电阻，用来衡量设备或系统与大地之间的绝缘程度。

通常，地线的电阻越小，设备的安全性就越高。

接地电阻测试的原理是利用恒流源的直流电流通过接地回路，产生一定的电压降，然后根据欧姆定律计算接地电阻。

接地电阻仪操作点检指导书一、操作概述接地电阻仪是一种用于测量接地系统电阻的仪器。

它主要用于检测接地系统的电气安全性能，确保设备和人员的安全。

本操作点检指导书将为用户提供详细的操作步骤和注意事项，以确保正确操作接地电阻仪并获取准确的测量结果。

二、操作步骤1. 准备工作a. 确保接地电阻仪处于正常工作状态，并能够正常供电。

b. 检查仪器和测试线缆的连接是否牢固，确保没有松动或损坏的情况。

c. 将测试线分别连接到被测接地体和仪器的测试端口，并确保连接牢固。

d. 根据具体测量要求选择合适的测试模式（如点对点法、平行线法等）。

2. 进行测量a. 打开接地电阻仪的电源开关，并根据具体仪器的说明选择合适的测量范围。

b. 按下“开始”按钮开始测量，并保持所需的测量时间。

如果需要手动停止测量，按下“停止”按钮。

c. 在测量过程中，仔细观察仪器显示屏上的数值变化，并确保测试线连接的稳定性。

d. 测量完成后，记录测量结果，并按下“清零”按钮将仪器归零。

3. 常见故障排除a. 若测量结果异常或不稳定，首先检查测试线的连接是否牢固，确保与接地体的接触良好。

b. 若仪器显示屏无法正常显示数值或出现其他故障现象，尝试重新启动仪器或进行维修。

三、注意事项1. 使用前请阅读并熟悉接地电阻仪的使用说明书，确保正确操作和安全使用。

2. 在进行测量之前，确保被测接地体无电压产生并与电源断开连接，以避免电击风险。

3. 在操作过程中，不要将测试线与其他电源线或金属物体接触，以免干扰测量结果。

4. 当测量线路较长时，应采取适当措施减小线路电阻对测量结果的影响。

5. 在测量过程中，应注意仪器的正常工作状态，及时处理故障现象以确保测量的准确性。

6. 使用完毕后，应将接地电阻仪进行合适的存放，并定期进行检查和校准。

四、总结接地电阻仪是一种重要的电气安全检测工具，正确操作和使用对确保设备和人员的安全至关重要。

本操作点检指导书提供了详细的操作步骤和注意事项，帮助用户正确使用接地电阻仪并获取准确的测量结果。
