MMT-DPW220DPW10BL使用说明书济南科亚电子科技有限公司在使用本产品前请您详细阅读本使用说明书。
由于不遵守该使用及安装说明书中规定的注意事项，所引起的任何故障和损失均不在厂家的保修范围内，厂家将不承担任何相关责任。
请妥善保管好文件，如有相关疑问，请与厂家联系。
该标志表示一种重要提示或是警告。
安全注意事项·请专业技术人员进行安装、连接、调试该设备。
·在带电情况下不能安装、移除或更换设备线路。
·请务必在本产品的电源输入端与电源之间加装必要的保护装置,以免造成危险事故或致命伤害；需要加装：过流保护器、保险、紧急开关。
·请做好本产品与大地、设备之间的隔离及绝缘保护。
·如确实需要带电调试本产品，请选用绝缘良好的非金属专用螺丝刀或专用调试工具。
·本产品需要安装在通风条件良好的环境中。
·本产品不能直接应用在高湿、粉尘、腐蚀性气体、强烈震动的非正常环境下。
注意！驱动器的控制为不隔离型（BL产品）。
因不隔离的所有外出引线均带有高压电，请在安装、使用时务必要采取绝缘及安全措施，以免造成电击事故。
使用前请仔细阅读本说明书。
目录规格及型号---------------------------------------------------3产品特点-----------------------------------------------------3性能参数-----------------------------------------------------3安装尺寸-----------------------------------------------------4安装要求-----------------------------------------------------4拨码开关设置-------------------------------------------------5驱动器接线端子功能示意图-------------------------------------6控制端子功能介绍---------------------------------------------6外部电位器调节方式及连接-------------------------------------7外部频率输入信号控制方式及连接-------------------------------8频率信号输出-------------------------------------------------9电机接线说明-------------------------------------------------9输入电源说明------------------------------------------------10电位器的功能介绍--------------------------------------------10 LED状态指示说明--------------------------------------------11调试步骤说明------------------------------------------------12联系方式----------------------------------------------------12一、规格与型号最大输出功率最大输出转速输入电压范围型号W rpm AC：(V) 220DPW10BL750W以下电机额定转速90-240二、产品特点：●输入范围宽，可适用于AC110或AC220电源，方便使用。
使用者手冊10埠智慧型USB Type-C充電系統Copyright©2017 KING-ON 目錄1.產品介紹 (1)2.安全訊息 (1)3.安裝說明 (2)4.面板訊息 (3)5.基本操作 (4)6.規格 (5)7.技術支援 (6)8.充電車故障排除 (7)1.產品介紹多埠智慧型USB Type-C充電系統，是一款為可攜式電腦型設備提供電池充電和管理的系統。
可從公司或學校等大型組織的公用網絡上監控管理多個可攜式電腦型設備（筆記電腦/Chromebook/平板電腦）被充電的設備狀態。
在無此系統之前，這些智慧型設備必須單獨地連接到插座上，十分占據空間且較難整理! 然而，有了多埠智慧型USB TYPE-C 充電系統，您可以輕鬆地為這些設備的電池充電，並有效地管理系統設備，大幅度節省人力成本。
每個多埠智慧型USB TYPE-C充電系統 SCMF10可以同時充電10個可攜式電腦型設備。
您也可以將2個或3個多埠智慧型USB TYPE-C充電系統串接為一組，使您可以同時管理多達30台可攜式電腦型設備，而根據您需要管理的數量不同，您可以自行選擇如何搭配可容納10個的系統設為一組，達成管理10/20/30台可攜式電腦型設備的目的。
智慧型USB TYPE-C充電系統 SCMF10提供了一個節省空間和安全充電的方法。
對於同種單一系列的可攜式電腦型設備，設備的電池充電可以有效的完成，使企業或商業管理可攜式電腦型設備更加輕鬆、簡單。
2.安全訊息在使用我們的產品之前，請仔細閱讀、理解並遵守本指南中的所有安全訊息。
✧ 2.1 室內使用本產品適用於室內使用，請插入100～240VAC，50/60Hz的電源插座。
任何不當使用都可能會損壞產品和/或造成不安全的運作條件。
✧ 2.2 使用地點♦選擇氣流方向不受阻礙的位置。
♦將產品放在平坦的水平表面上，並離任何熱源(如暖爐)至少60公分遠。
♦將產品遠離任何液體。
✧ 2.3 電氣♦將產品插入接地、極化的電源插座。
一、ER22010TN直流电力电源充电模块称说明概述
ER22010TN直流电力电源充电模块称可在工作电流范围内进行频繁的操作或多次开断短路电流;机械寿命可高达30,000次，满容量短路电流开断次数可达50次。
直流电力电源充电模块适于重合闸操作并有极高的操作可靠性与使用寿命。
直流电力电源充电模块(普通型)采用了立式的绝缘筒防御各种气候的影响;且在维护和保养方面，通常仅需对操作机构做间或性的清扫或润滑。
直流电力电源充电模块(极柱型)采用了固体绝缘结构—集成固封极柱，实现了免维护。
直流电力电源充电模块在开关柜内的安装形式既可以是固定式，也可以是可抽出式的，还可安装于框架上使用
动静触头允许磨损累计厚度mm 3
四、直流电力电源充电模块选型
用户可根据被保护对象选用不同型号的直流电力电源充电模块，对使用场所的不同可选用防污型和高原型。
为满足市场的需求我厂可根据用户的要求设计各种非标产品。
《直流电力电源充电模块ER22010TN》
五、直流电力电源充电模块使用条件：
1.适用于户内、外；
2.环境温度-40℃~+40℃；
3.海拔高度不超过3000m（瓷套式不超过1000m）；
4.电源频率不小于48Hz、不超过62 Hz；
5.长期施加在直流电力电源充电模块端子间的工频电压不超过直流电力电源充电模块的持续运行电压；
6.地震烈度8度及以下地区；
7.大风速不超过35m/s。
8.直流电力电源充电模块保护发电厂、变电站的交流电气设备免受大气过电压和操作电压的损坏。
直流电。

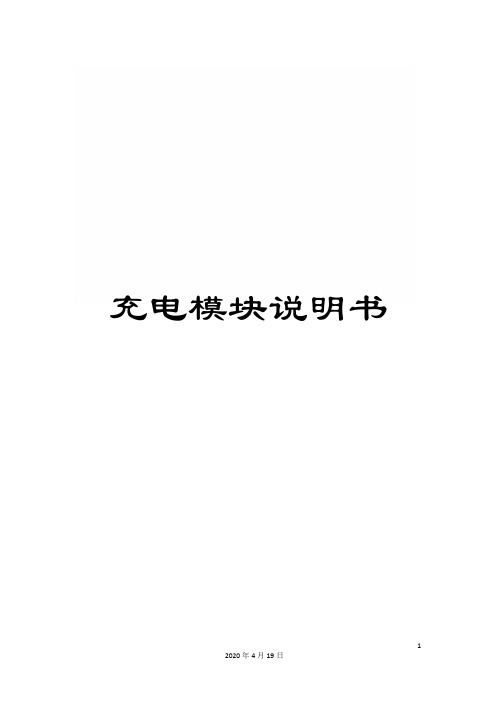

充电模块说明书通合充电模块2.1.1 三相输入模块简介三相输入系列智能型高频开关电源模块，是电力电源最主要的配置模块，同时也是我公司推出的第三代产品，是专门为电力系统设计，具有“四遥”功能的高频开关电源，模块采用世界领先的“谐振电压型双环控制的谐振开关电源”技术，生产出来的模块具有体积小、重量轻、效率高、空载损耗小、可靠性高等优点。
产品包括220V和110V两大系列，十多个品种，配有标准RS-485接口，易于与自动化系统对接，适用于各种容量的直流系统。
型号说明TH 系列号 3：代表第三代产品ZZ：自冷智能型模块；NZ：风冷额定输出电流值：5A、7A、10A、模块类别：D代表电直流额定输出电压等级230为标称电压220VTH 为“通合电产品系列三相输入充电模块产品主要型号如表2-1所示。
表2-1 三相输入充电模块产品型号2.1.2 模块主要特点●采用全程软开关技术，效率高，空载功耗小，体积小。
●交流输入内置符合安规的保险管。
●直流输出内置二极管，能够不增加额外措施实现热插拔。
同类其它没有内置二极管的产品，用户需要额外在直流屏上增加二极管散热片，接线繁琐。
●采用“三相无源功率因数校正电路”，输入无中线，功率因数可达0.94。
●采用隔离自主均流，并机不均流度＜±3%，可保证二十台以上模块良好并机。
●模块具有RS-485接口，方便接入自动化系统进行通信。
●输出过压保护：内置过压保护电路，出现过压后模块自动锁死，模块故障指示灯亮，故障模块自动退出工作，不影响整个系统正常运行；过压保护点：220V模块为320V±5% ，110V模块为160V±5% 。
●输出限流保护：每个模块输出电流最大限制为额定输出电流的1.05倍。
●短路保护：采用回缩下垂限流方式，模块电流输出特性如图2-1，输出短路时模块在瞬间把输出电压拉低到零，限制短路电流在额定输出电流的15％以下。
模块可长期工作在短路状态，不会损坏，排除故障后模块可自动恢复工作。

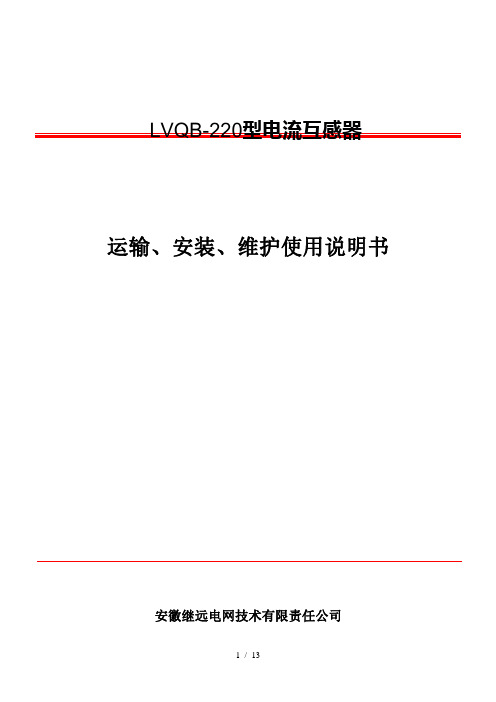

LVQB-220型电流互感器运输、安装、维护使用说明书安徽继远电网技术有限责任公司1.产品简述1.1适用范围本安装使用说明书对LVQB（T）-220型SF6电流互感器的使用环境、基本参数、安装使用、故障检修等方面作出了具体规定，敬请您在安装之前详细阅读。
1.2产品用途LVQB（T）-220型SF6电流互感器串联于额定系统电压为220kV、额定频率为50Hz的中性点有效接地的交流电力系统中,作电流或电能计量、测量用，也使用在母差保护、过流保护、距离保护等方面。
电流互感器在电力系统中应用示意图1.3型号说明L V Q B （T ）--220（W）耐污秽（W2为Ⅲ级，W3为Ⅳ级）系统标称电压 kV暂态保护稳态保护气体绝缘倒置式结构电流互感器文件名称电流互感器安装使用说明书产品型号LVQB-220W21.6产品结构本产品由壳体、套管、底座、一次导体等几部分组成；二次绕组放置于产品上部壳体内，一次导体从二次绕组中心穿过，与之构成非常均匀的同轴圆柱电场；壳体顶部装有防爆装置，壳体与底座之间装有高压套管，底座内装有密度继电器、二次接线板、充气接头、接地座等。
防爆装置壳体一次导电体连接片法兰高压套管密度继电器底座LVQB-220W2型电流互感器图文件名称电流互感器安装使用说明书产品型号LVQB-220W2共7 页第 4 页2.产品交接2.1外观检查LVBQ-220W2型SF6电流互感器为卧式包装和运输，打开包装时不得损伤产品，打开包装后应对产品作如下检查：➢目测产品外观有无损伤；➢对照装箱单检查产品随机软件、备品是否齐全；➢产品运输压力为0.05MPa，检查密度继电器压力指示是否正常；➢检查密度继电器状态引线是否齐全；➢产品部件是否齐全，安装位置是否正确；➢产品为并联出厂，检查连接是否正确；➢防爆装置是否完好。
2.2产品充气LVBQ-220W2型SF6电流互感器额定运行压力为0.4MPa，而运输压力为0.05MPa，故需对产品进行补气后方能投入运行，充气时用随机配备的充气管及配件将其干燥后同气瓶和产品连接在一起，连接前需将充气管内冲洗一次，充气应缓慢进行，以0.1MPa/6min充气速率为宜。

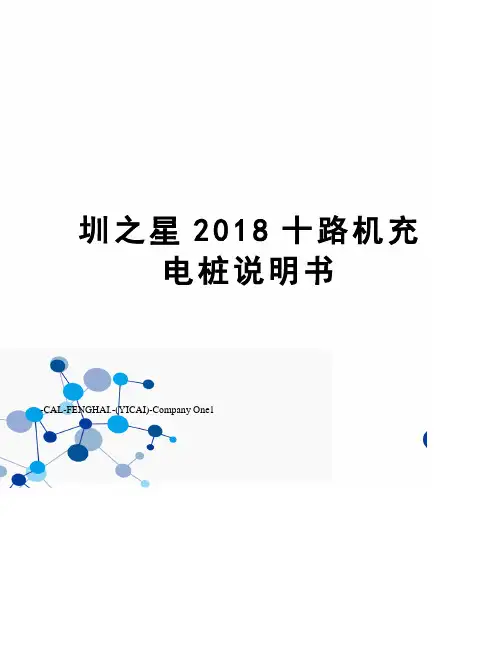

圳之星2018十路机充电桩说明书-CAL-FENGHAI.-(YICAI)-Company One1使用产品前请仔细阅读本使用手册，以做到正确使用。
使用前请务必先阅读「安全警告」（14页）以做到安全使用如有技术变动，恕不另行通知 请妥善保管本使用说明手册圳之星能充电站使用手册目录产品介绍................................. 错误!未定义书签。
本说明书可适用以下类型................... 错误!未定义书签。
性能参数及特点........................... 错误!未定义书签。
充电操作方法............................. 错误!未定义书签。
充电操作................................. 错误!未定义书签。
安装方法................................. 错误!未定义书签。
智能充电站设置方法....................... 错误!未定义书签。
充电站安装............................... 错误!未定义书签。
售后服务及说明........................... 错误!未定义书签。
常见故障及排除........................... 错误!未定义书签。
安全警告................................. 错误!未定义书签。
装箱清单................................. 错误!未定义书签。
1河南圳之星电子科技有限公司产品介绍欢迎您使用本公司生产的智能充电站，充电站设计美观大方，自助式管理，是我公司专门为物业小区、停车场以及其它电动车集中存放处设计,为电动车提供有偿电费计量充电的管理设备,该设备是由一个控制器配备十个充电插座构成,可实现投币、刷卡、充值等不同形式的充电操作，本设备配有LED信息显示窗口,可直接察看充电过程的显示信息,请您在使用前详细阅读说明书后再使用本产品。
HD22010-3一.1.1 模块简介HD22010-3系列充电模块是电力电源最主要的配置模块，广泛应用于35kV到330kV的变电站电力电源中。
HD22010-3系列充电模块采用自冷和风冷相结合的散热方式，在轻载时自冷运行，符合电力系统的实际运行情况。
型号说明`HD 220 10 - 3HD -------- 充电模块220---------额定输出电压220VDC10----------额定输出电流10A3---------版本工作原理概述以HD22010-3模块的工作原理框图如下图所示。
图一-1 HD22010-3充电模块原理图HD22010-3充电模块由三相无源PFC和DC/DC两个功率部分组成。
在两功率部分之外还有辅助电源以及输入输出检测保护电路。
前级三相无源PFC电路由输入EMI和三相无源PFC组成，用以实现交流输入的整流滤波和输入电流的校正，使输入电路的功率因素大于0.94，以满足DL/T781-2001中三相谐波标准和GB/T 17794.2.2-2003中相关EMI、EMC标准。
后级的DC/DC变换器由PWM发生器控制前级PFC输出的DC电压、经过高频变压器输出后再整流滤波输出DC电压等电路组成，用以实现将前级整流电压转换成电力操作系统要求的稳定的直流电压输出。
辅助电源在输入三相无源PFC之后，DC/DC变换器之前，利用三相无源PFC的直流输出，产生控制电路所需的各路电源。
输入检测电路实现输入过欠压、缺相等检测。
DC/DC的检测保护电路包括输出电压电流的检测，散热器温度的检测等，所有这些信号用以DC/DC的控制和保护。
结构及接口1．模块外观HD22010-3充电模块的外观如下图所示。
图一-2 HD22010-3充电模块外观2．前面板HD22010-3充电模块前面板如下图所示。
图一-3 充电模块前面板1）LED显示面板显示模块的电压、电流或告警信息。
由显示切换按钮进行输出电压和电流的显示切换。

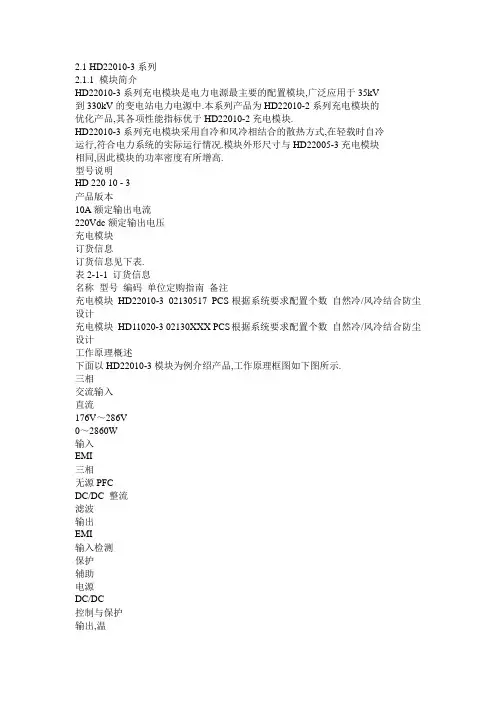

2.1 HD22010-3系列2.1.1 模块简介HD22010-3系列充电模块是电力电源最主要的配置模块,广泛应用于35kV到330kV的变电站电力电源中.本系列产品为HD22010-2系列充电模块的优化产品,其各项性能指标优于HD22010-2充电模块.HD22010-3系列充电模块采用自冷和风冷相结合的散热方式,在轻载时自冷运行,符合电力系统的实际运行情况.模块外形尺寸与HD22005-3充电模块相同,因此模块的功率密度有所增高.型号说明HD 220 10 - 3产品版本10A额定输出电流220Vdc额定输出电压充电模块订货信息订货信息见下表.表2-1-1 订货信息名称型号编码单位定购指南备注充电模块HD22010-3 02130517 PCS根据系统要求配置个数自然冷/风冷结合防尘设计充电模块HD11020-3 02130XXX PCS根据系统要求配置个数自然冷/风冷结合防尘设计工作原理概述下面以HD22010-3模块为例介绍产品,工作原理框图如下图所示.三相交流输入直流176V～286V0～2860W输入EMI三相无源PFCDC/DC 整流滤波输出EMI输入检测保护辅助电源DC/DC控制与保护输出,温度检测模块监控RS485图2-1-1 HD22010-3充电模块原理图HD22010-3充电模块由三相无源PFC和DC/DC两个功率部分组成.在两功率部分之外还有辅助电源以及输入输出检测保护电路.前级三相无源PFC电路由输入EMI和无源PFC组成,用以实现交流输入的整流滤波和输入电流的校正,使输入电路的功率因素大于0.92,以满足DL/T781-2001中三相谐波标准和GB/T 17794.2.2-2003中相关EMI,EMC 标准.后级的DC/DC电路由DC/DC变换器及其控制电路,整流滤波,输出EMI等部分组成,用以实现将前级整流电压转换成电力操作系统要求的稳定的直流电压输出.辅助电源在输入无源PFC之后,DC/DC变换器之前,利用三相无源PFC的直流输出,产生控制电路所需的各路电源.输入检测电路实现输入过欠压,缺相等检测.DC/DC的检测保护电路包括输出电压电流的检测,散热器温度的检测等,所有这些信号用以DC/DC的控制和保护.结构及接口1.模块外观HD22010-3充电模块的外观如下图所示.图2-1-2 HD22010-3充电模块外观2.前面板HD22010-3充电模块前面板如下图所示.紧固螺钉LED显示面板指示灯显示切换按钮拉手盖板风扇罩及防尘网拨码开关手动调压按钮图2-1-3 充电模块前面板1)LED显示面板显示模块的电压,电流或告警信息.由显示切换按钮进行输出电压和电流的显示切换.显示3位数字,电压显示精度为±0.3V,电流显示精度为±0.2A.出现模块告警时,闪烁显示故障代码.2)指示灯模块面板上有3个指示灯,功能见下表.表2-1-2 面板指示灯功能指示标识正常状态异常状态异常原因电源指示灯(绿色) 亮灭无输入电压以至模块内部的辅助电源不工作保护指示灯(黄色) 灭亮直流输入电压或输出电压超出正常范围.模块内部过热.模块未完全插好故障指示灯(红色) 灭闪烁风扇故障,不转动3)显示切换按钮显示切换按钮用于切换LED显示面板的显示内容.如果LED正显示输出电压,按一下该按钮则显示输出电流,再按一下该按钮则又显示电压.4)手动调压按钮面板上嵌入的两个按键用来调整模块在手动状态下的输出电压.按一下左边按钮输出电压降低1V,按一下右边按钮输出电压升高0.5V.注意只有在手动控制方式下,调节此按键才起作用.5)拨码开关拨码开关用于选择控制方式和模块通信地址.其定义如下图所示.2311手动自动4广播地址识别图2-1-4 充电模块地址及手动选择六位拨码开关①控制方式选择拨码拨码开关最左边一位为控制方式选择拨码,用于选择模块的控制方式为自动控制还是手动控制.拨上为自动控制方式,拨下为手动控制方式,如图2-1-4 所示.在自动控制方式下,模块的输出电压,限流点,开关机均由监控模块进行控制,人工无法进行干预.如果模块连接到合闸母线上对电池进行充电,一般应设置为自动控制方式.在手动控制方式下,模块的输出电压由上述介绍的手动调压按钮进行调节. 模块的输出电压,限流点和开关机等均不受监控模块控制,但可以将模块的运行参数上报给监控模块.如果模块连接到控制母线上,则模块需输出单一的稳定电压,此时应将模块设置为手动状态,模块的输出电压由手动调压按钮调节,限流点全部放开,为110%.注意手动调压按钮可使充电模块输出电压最高达到286V,因此在系统正常时请勿随意调节该按键.由于不同用户选择蓄电池的节数有差异,为安全起见,充电模块的输出在出厂时已整定在234V浮充电压值上.②地址识别拨码拨码开关左边第二位为广播地址识别拨码,用于模块识别广播数据包.拨到上端时,模块认为只有地址为255的数据包是广播数据包.拨到下端时,模块认为只有地址为254的数据包是广播数据包.③地址设置拨码拨码开关右边四位为模块通信地址设置拨码,用于设置模块的通信地址.在模块上设置的通信地址为二进制数,每一位拨码向上拨代表二进制数0, 向下拨代表二进制数1.四位地址设置拨码中最左边一位为最低位,最右边一位为最高位.充电模块HD22010-3的地址设置拨码为4位,因此模块的地址设置范围为0~15,也就是说,连接到监控模块的同一个串口上的模块数最大为16个.模块地址是监控模块识别各充电模块的唯一标志,同一系统中模块的地址设置不能相同.对于同一个模块,模块通信地址设置必须与监控模块中的模块地址设置相同,否则将出现通信异常.在监控模块中设置的模块地址为十进制数,他们之间的转换关系见下表.表2-1-3 模块地址拨码状态和地址对应表模块地址拨码状态1 2 3 4拨码二进制值对应模块地址0 0 0 0 0000 00 0 0 1 0001 10 0 1 0 0010 20 0 1 1 0011 30 1 0 0 0100 40 1 0 1 0101 50 1 1 0 0110 60 1 1 1 0111 71 0 0 0 1000 81 0 0 1 1001 91 0 1 0 1010 101 0 1 1 1011 111 1 0 0 1100 121 1 0 1 1101 131 1 1 0 1110 141 1 1 1 1111 15例如:地址设置拨码处于如图2-1-4所示的位置(黑色为拨码位置).表示二进制1010,从表中可查出十进制地址为10.6)拉手盖板模块拉手隐藏在盖板后面.将盖板向下平移,就会露出模块拉手.模块工作时应将拉手盖板恢复到图2-1-3位置,否则将影响模块的散热.7)风扇罩及防尘网风扇罩用于防止外部物件被风扇吸入充电模块中造成模块损坏.防尘网用于过滤灰尘以延长模块寿命.3.后面板HD22010-3充电模块的后面板主要是输入输出一体化插座,如下图所示. 盖板一体化插座风道板散热器图2-1-5 HD22010-3充电模块后面板HD22010-3充电模块采用输入输出一体化插座,可热插拔,因此模块安装维护极为方便.一体化插座管脚分布如下图所示.直流输出负极4VPE保护地W直流输出正极均流-均流+Data-Data+26292312728U图2-1-6 一体化插座管脚分布管脚详细说明见下表.表2-1-4 一体化插座管脚说明信号名称引脚号信号定义特性说明1 V相输入2 U相输入3 W相输入模块的交流电源输入端,输入方式为三相三线制.交流输入4 保护地PE为模块的保护地引出端,内部已经和模块外壳连接.12 DATA+通讯接口15 DATA-弱信号端,模块和上级设备的通讯接口,为串行异步传输模式,通信方式为RS485.21 SHARE+均流接口24 SHARE-弱信号端,两个或者两个以上的模块输出并联时,需要将此端并联,以实现模块均分负载功能.26 输出正极直流输出29 输出负极模块的直流输出端,输出和机壳之间隔离.主要功能1.保护功能1)输入过/欠压保护模块具有输入过/欠压保护功能.当输入电压小于313±10Vac或者大于485 ±10Vac,模块保护,无直流输出,保护指示灯(黄色)亮.电压恢复到335±10Vac～460±15Vac之间后,模块自动恢复工作.2)输出过压保护/欠压告警模块具有输出过压保护欠压告警功能.当输出电压大于293±6Vdc(HD11020-3模块为148±4Vdc)时,模块保护,无直流输出,保护指示灯(黄色)亮.模块不能自动恢复,必须将模块断电后重新上电.当输出电压小于198±1Vdc(HD11020-3模块为99±1Vdc)时,模块告警,有直流输出,保护指示灯(黄色)亮.电压恢复后,模块输出欠压告警消失.3)短路回缩模块具有短路回缩功能.当模块输出短路时,输出电流不大于40%额定电流. 短路因素排除后,模块自动恢复正常输出.4)缺相保护模块具有缺相保护功能.当输入缺相时,模块限功率,可半载输出.在输出电压为260V时输出5A电流(HD11020-3模块输出130V/10A).5)过温保护模块的进风口被堵住或环境温度过高导致模块内部的温度超过设定值时,模块会过温保护,模块面板的保护指示灯(黄色)亮,模块无电压输出.当异常条件清除,模块内部的温度恢复正常后,模块将自动恢复为正常工作.6)原边过流保护异常状态下模块整流侧出现过流,模块保护.模块不能自动恢复,必须将模块断电后重新上电.2.其它功能1)风扇温度控制模块采用温度和电流联合控制风扇转动的方式.风扇转速分为停转,半转和全转三档,通过对输出电流和模块温度综合考虑进行风扇调速控制.2)故障显示模块告警信息以故障代码的形式在LED上实时的闪烁显示.这时LED显示内容改为故障代码,按下显示切换按钮后显示电压.故障代码如下表所示.表2-1-5 故障代码显示含义故障代码E31 E32 E33 E34 E35 E36代码含义输出欠压模块过温交流过欠压交流缺相原边过流输出过压3)通信功能模块可以RS485方式与上位机通信.将模块输出电压和电流,模块保护和告警信息发送给上位机,接受并执行上位机下发的控制命令.见下表.表2-1-6 HD22010-3系列充电模块通信功能序号项目指标备注1 遥信将模块的保护信号(交流过,欠压,缺相,输出过,欠压,模块过温等信号)和故障信号传递给监控单元2 遥测测量充电模块的输出电压,电流,送模块表头显示并上报监控单元3 遥控根据监控单元的命令,控制充电模块的开/关机,均/浮充转换根据监控单元的命令,调节模块的输出电压4 遥调根据监控单元的命令,在10%～100%范围内调节充电模块的输出电流限流点同时具备手动控制功能,可以屏蔽监控单元的控制性能参数1.环境要求HD22010-3系列充电模块环境要求见下表.表2-1-7 HD22010-3充电模块环境要求项目指标工作温度-10℃～40℃储存温度-25℃～55℃相对湿度≤95%大气压力70～106kPa冷却方式自然冷,风冷结合2.输入特性HD22010-3系列充电模块输入特性见下表.表2-1-8 HD22010-3充电模块输入特性项目指标输入电压323V～475V(三相三线制)输入电流≤10A交流输入频率45Hz~65Hz效率≥92%3.输出特性HD22010-3系列充电模块输出特性见下表.表2-1-9 HD22010-3系列充电模块输出特性项目HD22010-3 HD11020-3输出电压范围176V～286V 88V～143V额定输出电流10A 20A最大输出电流11A(输出电压260V) 22A(输出电压260V)电压上升时间3～8秒(软启动时间)输出恒流范围10%～110%稳流精度≤±0.5%(20%限流测试)负载电压纹波系数≤0.1%稳压精度≤±0.5%温度系数(1/℃) ≤0.2‰4.机械参数模块外形尺寸(长×宽×高):398mm×110mm×257mm模块重量:30% 25 Period 判据B10电压暂降,短时中断和电压渐变抗扰性要求IEC61000-4-11>90% 250 Period 判据B9.MBTF>300,000小时2.1.2 安装设计及维护注意未经许可,严禁擅自打开模块外壳.否则,由此造成的设备损坏以及人身伤害艾默生公司概不负责.同时,由此造成的技术秘密的泄漏,艾默生公司保留追究相关法律责任的权利.安装设计1.模块散热设计模块采用自然冷却以及风冷相结合的散热方式.小负载时自然冷,大负载时安装于模块前部的风机从模块前方抽风吹向模块后方.因此在设计电力电源系统时,需要进行模块的散热风道设计.即在安排模块位置时,应该保证模块前后上下散热风道的畅通,模块前端和底部必须保留15～20cm进风口.模块后方尽量少安装温度敏感部件,设计时应避免将直流采样盒,霍尔传感器,配电监控盒等部件安置在模块风道附近.注意严禁将模块水平安装到系统上!设计机柜时,严禁在模块前加柜门阻碍空气流动!2.模块热插拔设计对模块本身来说,模块不具备热插拔功能.模块能够热插拔的条件是模块输出端串接隔离二极管,以防止系统母线上已经存在的电压对模块内未充电的大容量的电容充电,引起母线的瞬时短路和模块内部部分电路的瞬时过载, 严重时甚至毁坏设备.对正在工作中的模块进行插拔时,必须有严格的时间间隔.原则是拔离的模块的输出电压完全下降到0V后才能再次插上,否则在重复插拔的过程中,将导致模块损坏.注意同一充电模块在系统带电的情况下,相邻两次插拔时间间隔必须大于1分钟! 在附件中我们提供了热插拔功能需要的相应组件,每套组件包含下表中物品.表2-1-12 热插拔功能组件名称型号数量二极管全桥GP3508 1散热器散热功率:20W 1固定螺丝M4×15带弹垫平垫组合1二极管全桥内有四个连接的管芯,其引脚如下图所示,连接时参考下图.模块输出端母排图2-1-8 二极管全桥的电气连接注意二极管和散热器之间必须涂抹导热硅脂,保证二极管能够散热良好.3.模块电源配电设计为了方便充电模块的单个维护,模块交流输入进线处应分别设置单独的空气开关.模块不应直接连接到系统交流母线上,推荐空开额定容量为10A.4.均流通讯线设计电缆长度根据实际的设计柜体来选择.电缆一般选择四芯屏蔽电缆,也可以选择非屏蔽电缆.电缆的两头直接和信号转接板的J3,J4相连.注意在选择多芯电缆时,对于多余的电缆请不要作任何连接,否则可能导致通讯质量的下降,造成通讯中断的故障.模块转接板5.模块转接板设计模块转接板如下图所示.管脚定义见下表.直流输出负极直流输出正极Share -Share +Date -Date +保护地PEShare -Share +Date -Date +WVU图2-1-9 模块转接板每一个充电模块都配备一套模块转接板组件,包含下表所示物品.表2-1-13 模块转接板组件名称数量备注一体化插座DL29Z 1 母头大号插针6 母针印制板1已组合4个小号插针,1块印制板(W1M61X3)和2个四位凤凰端子各转接板组件应先组装好之后再装配到系统上.组装步骤如下:1)焊接大号插针电缆根据实际情况选取适当长度的电缆,电缆规格如下表所示.表2-1-14 模块转接板电缆规格名称电流载流量型号及规格备注交流电缆4～5A/mm2 BVR-4 mm2 红,绿,黄三色分别对应A,B,C三相直流电缆2.5～3A/mm2 BVR-4 mm2 红色为正极,黑色(或者蓝色)为负极保护接地电缆\ BVR-4 mm2 黄绿相间信号电缆\ UL2464-26XX 仅以不同颜色区分即可将电缆焊接到插针中,如下图所示.插入后锡焊12#插针电缆12mm图2-1-10 电缆焊接示意图2)分别将焊接好的电缆的插针插入一体化插座.注意插座第4脚应连接系统保护地PE(系统外壳),按照标准采用黄绿色导线.安装尺寸HD22010-3充电模块安装尺寸见下图.(图2-1-11 充电模块安装尺寸运输包装因模块在系统上是靠档销防止模块滑脱,没有与系统紧固连接.在系统运输时,模块必须取下,单独包装发运.严禁模块安装于系统上运输,否则将造成系统和模块损坏.维护1.清洗防尘网HD22010-3充电模块在灰尘较大的环境下长时间工作后,防尘网内会堆积大量灰尘.灰尘太多会影响模块散热,应及时清洗防尘网.清洗方法如下:1)取下位于模块前面板上的格状风扇罩.2)从取下的格状风扇罩中取出防尘网(注意方向),用清水洗涤,待干燥后,按原方向装入风扇罩即可.3)将格状风扇罩装到模块的前面板,复原.2.更换风扇模块风扇不需要做特别维护,损坏后,及时更换即可.更换方法如下:1)取下位于模块前面板上的格状风扇罩(注意风扇罩内装有一个长方形的防尘网).2)取下2颗M3*35的风扇定位螺钉,取出风扇,从拉手底部取出风扇转接头,拔下2芯电源插头(2颗M4的自攻螺钉用来固定风扇金属网罩,不用取下).3)更换风扇.将2芯电源插头放入拉手底部,安装M3*35的风扇定位螺钉.4)安装风扇罩,同时应注意防尘网方向,方向错误时,风扇罩将不能装入面板.2.1.3 模块使用注意事项模块均流均流指的是连接到同一母线上的模块输出相同电流以均分负载.模块出厂前已经经过严格的均流调试,在模块工作于自动控制方式下,任何模块设置为相同输出电压时,不需要作任何均流调整,模块也不提供外部调整的器件. 系统存在控制模块(采用34,35接线方案)时,控制模块和合闸模块之间只能连接通信电缆,不能连接均流电缆.任何情况下,充电模块和监控模块之间只连接通信电缆.如果发现模块之间严重不均流,采用下述的排除方法,将造成不均流的模块更换.确认模块是否均流损坏的方法如下:首先,逐个模块检查均流母线是否连接好,均流线是否连接正确,充电模块是否在自动工作状态下.如果都正常,按以下步骤查找故障模块.1.彻底断开模块的均流电缆和通讯电缆,单独开启一个充电模块.2.待充电模块开启以后,给充电模块加额定负载1/3～2/3的额定电流.3.用万用表的直流电压档测量充电模块的正负均流母线的之间的电压,正常情况下应为0.6～1.2V左右.4.逐个检查每个充电模块在负载情况下的均流母线电压,有电压为正常, 如果负载状态下测量无此电压,则充电模块的均流电路已经损坏.注意当模块连接到不同母线上(如系统采用34,35接线方式)时,严禁在控制模块和合闸模块之间连接均流线!同时,严禁将均流线连接到监控模块上! 输出电压设定范围模块在手动工作方式下,输出电压由面板上的手动调压按钮调节.按一下左边按钮输出电压降低1V,按一下右边按钮输出电压升高0.5V.在自动方式下,模块电压由监控模块指令控制.模块告警现象及处理模块常见故障表现有:电源指示灯(绿色)灭,保护指示灯(黄色)亮,故障指示灯(红色)亮.同时数码管闪烁,指示故障代码(电流显示).各状态所指示常见故障及处理措施见下表.表2-1-15 模块告警及处理措施异常现象异常原因处理建议输入交流断电检查输入是否正常电源指示灯(绿色)灭模块内部故障返回维修输出欠压E31检查输出电压是否正常模块过温E32 环境温度过高.系统热设计不合理交流过欠压E33检查交流输入电压是否正常交流缺相E34检查交流输入电压是否缺相正常保护指示灯亮(黄色)原边过流E35 检查模块是否过热,防尘网是否堵塞,拉手盖板是否复位故障指示灯亮(红色)输出过压E35断开交流电,重新上电。
第 1 页 共 9 页一、 整流模块简介TT 系列电力专用高频开关整流模块采用先进的谐振式软开关技术；专门针对各类变电站、电厂及其他直流供电场合的直流屏而设计。
TT 系列整流模块采用智能风冷的散热方式，具有高效率，高密度，高功率因数、高可靠性等特点，同时具有造型美观、占用空间少；采用2U*4U 标准设计，内置防倒灌二极管，方便客户组屏。
TT 系列总包括4款型号：TT11010-T/TT22005-T/TT11020-T/TT22010-T; 4款整流模块采用统一外观，统一机箱，统一开孔尺寸，方便客户选型设计。
整流模块型号说明见下图：TT22010-T 整理模块型号说明工作原理：整流模块工作原理图如下所示：交流输入 直流输出485通信输入EMI PFC DC/DC 整流滤波 输出EMI输入检测和保护 辅助电源 输出检测 温度检测 DC/DC 保护控制监控模块第 2 页共9 页二、外观及接口1.整流模块外观TT22010-T整流模块外观2.前面板TT22010-T整流模块前面板1) LED 指示灯指示灯名称 正常状态 异常状态 异常原因（绿色）电源指示灯亮灭无交流输入电源（黄色）保护指示灯 灭 亮交流输入过/欠压E33 直流输出欠压E31 过温保护E32（具体信心参见故障代码）（红色）故障指示灯 灭 亮输出欠压保护E36 风扇故障E37（具体信心参见故障代码）2) 数码管可显示模块电压、电流、地址、告警等信息。
若按键无操作超过大约30秒后，将自动显示模块电压，此时如果存在告警，则显示故障代码。
电压显示精度为±1V ，电流显示精度为±0.1A 。
3) 微调旋钮由于不同用户现在蓄电池的节数有差异，可以通过拨码开关设置整流模块为手动调压时，整流模块输出电压自动调整到出厂设定值235V(标称220V 模块)或121V （标称110V 模块），为了安全起见，非专业人员请勿操作。
4) 显示按钮默认为显示电压，按下时依次显示输出电压、输出电流、模块地址。
5) 拨码开关设置拨码开关用于设置整流模块的控制方式、模块组号、模块地址，1号为最低位，4号为最高位。
模块地址设置请参照下表：二进制 0000 0001 0010 0011 0100 0101 0110 0111 1000 1001 1010 1011 1100 1101 1110 1111 十进制1234567891011121314150 1模块地址 (0~15) 模块组号 (1~2)控制模式（ON:手动、OFF:自动）拨码设置说明：整流模块地址通过拨码开关1234号位设置地址，可设置范围为0~15,亦即每组整流模块的最大并机数为15个。
通过拨码开关第5号位设置模块分组号，可设置范围1~2组。
整流模块只在相同分组号组内进行均流，组间不均流。
不同整流模块S485总线可以串联到主监控单元的同一组S485接口，实现一个主监控单元对多个整流模块组的控制管理。
整流模块地址是监控单元识别个整流模块的唯一标志，同一电源系统中整流模块的地址设置（分组号+模块地址）不能相同。
对于同一个整流模块通信地址设置必须与监控单元中的整流模块地址设置相同，否则异常。
通过拨码开关的第6号位设置手动控制和自动控制（ON:手动、OFF:自动）；在自动控制方式下，整流模块的输出电压、限流点、开关机均由监控单元进行控制，人工无法进行干预。
如果整流模块连接到合闸母线上对电池进行充电，一般应设置为自动控制方式。
在手动控制方式下，整流模块的输出电压、限流点、开关机均不接受监控单元控制，但可以将整流模块的运行参数上报给监控单元。
如果整流模块连接到控制母线上，则整流模块只输出单一的稳定电压，限流点全部放开，为110%。
手动控制方式下的整流模块与自动控制方式下的整流模块之间不均流。
3.接口定义接口定义图信号名称引脚号接口定义说明直流输出1 直流输出负注意正负输出，切勿接反2 直流输出正保护地 3 接大地PE 保护地，请可靠连接均流接口6 SHARE-模块直接相互对应连接9 SHARE+通信接口7 RS485B 与监控单元S485通信时，请选用屏蔽线以串联方式连接10 RS485A交流输入13 交流输入U交流输入为三相三线制，无相序要求14 交流输入V15 交流输入W三、参数指标注：海拔超过2000m需要降额使用，降低工作环境温度1°C/100m.绝缘电阻与绝缘强度1、绝缘电阻输入端、输出端对外壳之间以及输入对输出之前的绝缘电阻＞2MΩ。
2、绝缘强度输入端、输出端段节后，在输入/输出端与外壳之间施加2000V交流电压1分钟，无击穿或飞弧现象。
四、其他功能1.保护功能整流模块具有以下保护功能：输入过/欠压保护,输出过/欠压保护，输出欠压告警、短路保护、缺相保护、过温保护和风扇故障告警。
整流模块保护/告警信息以故障代码形式在LED上实时显示，故障代码如下：故障代码代码含义E31 输出欠压E32 过温保护E33 交流电压故障E36 输出过压E37 风扇故障2.通信功能整流模块内置ENPC和MODUS两种通信协议，可自动识别。
整流模块通过S485方式与监控单元通信，将整流模块输出电压和电流，整流模块保护和告警信息发送给监控单元。
在自动方式下，接受并执行监控单元下发的控制命令。
在手动方式下，整流模块不接受监控单元的控制。
具体通信功能见下表。
序号项目指标1 遥信将整流模块的保护信号（交流过/欠压、输出过/欠压整流、交流缺相、模块过温等故障信号）传递给监控单元2 遥测测量整流模块输出电压、电流3 遥控根据监控单元的命令、控制整流模块的开/关机、均/浮充转换4 遥调根据监控单元的命令、调节整流模块的输出电压根据监控单元的命令、在10%~100%范围内调节整流模块的输出电流限流点五、安装设计整流模块机械参数整流模块外形尺寸（长*宽*高）：325×88×178mm单模块托架参数单模块托架安装尺寸图如果采用天英公司提供托架固定（请按照固定孔位开φ5通孔即可，面板本身不需压铆）,安装流程如下: 第一步将航空插座固定在托架上模块托架安装航空插座图第二步将托架固定在两根横梁上,如图所示:模块托架固定横梁图1、整流模块采用智能风冷散热方式，风扇安装于模块前部，从整流模块前方抽风吹向模块后方。
因此在安排模块位置时，应保证模块前后散热风道的畅通；建议整流模块之前间隔15~20cm。
同时，整流模块后方尽量少安装敏感部件，设计是尽量避免直流传感器、温度传感器、采样单元盒等器件安装到风道附近。
2、模块具备热插拔功能，但禁止在易燃环境中对模块进行热插拔；模块不应直接连接到系统交流母线上；为了方便模块的单个维护，模块交流输入进线处应分别设置单独的空气开关。
3、电缆可以选择非屏蔽电缆，根据实际情况选取适当长度的电缆。
为方便使用，我司可提供模块的配套插框，供客户选购。
六、包装、运输与故障处理产品包装本产品外包装采用专用纸箱，内包装采用防震材料进行包装，不可回收！运输本产品因在包装完好的情况进行运输，严禁在运输过程中存在剧烈震动和撞击；同时防止受潮，雨淋。
温馨提示：因整流模块在系统上只靠面板上M4螺钉固定以防止整流模块滑落，没有与机柜紧固连接。
直流屏机柜在运输时，请务必将整流模块取下，单独包装运输，严禁将整流模块安装于直流屏机柜上运输，否则将造成系统机柜和整流模块损坏。
故障处理________________________________________________________________________注意：未经许可，严禁擅自打开整流模块外壳。
否则，由此造成的设备损坏及人身伤害天英公司概不负责；同时，由此造成的技术泄密，天英公司保留追究相关法律责任的权利.________________________________________________________________________模块常见故障表现有：电源指示灯（绿色）灭、保护指示灯（黄色）亮、故障指示灯（红色）亮。
同时数码管显示故障代码。
常见故障代码及处理如下：安全注意事项在开始操作之前，请仔细阅读操作指示、注意事项，以减少意外的发生。
产品及产品手册中的“小心、注意、警告、危险”事项，并不代表所应遵守的所有安全事项，只作为各种操作安全注意事项的补充。
因此，负责天英公司产品安装、操作的人员必须经严格培训，掌握系统正确的操作方法及各种安全注意事项后方可进行设备的各项操作。
在进行本公司产品、设备的各项操作时，必须遵守相关行业的安全规范，严格遵守由天英公司提供的相关设备注意事项和特殊安全指示。
高压危险交流电源设备的安装，必须遵守相关行业的安全规范，进行交流设备安装的人员，必须具有高压、交流电等作业资格。
操作时严禁在手腕上佩带手表、手链、手镯、戒指等易导电物体。
发现机柜有水或潮湿时，请立刻关闭电源。
在潮湿的环境下操作时，应严格防止水分进入设备。
安装过程中不能容许操作的开关和按扭上，必须挂上禁止标识牌。
电池危险电池的不规范操作会造成危险。
操作中必须严格注意、小心防范电池短路或电解液溢出、流失。
电解液的溢出会对设备构成潜在性的威胁，会腐蚀金属物体及电路板，造成设备损坏及电路板短路。
电池安装、操作前，为确保安全，应注意如下事项：摘下手腕上的手表、手链、手镯、戒指等含有金属的物体。
使用专用绝缘工具。
使用眼睛保护装置，并做好预防措施。
使用橡胶手套，佩戴好预防电解液溢出的围裙。
电池在搬运过程中应始终保持电极正面向上，严禁倒置、倾斜。
