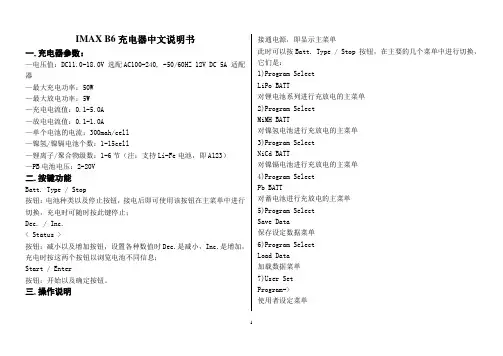

IMAX B6航模用多功能智能型充电器中文说明书

IMAX B6 充电器中文说明书一.充电器参数：—电压值：DC11.0-18.0V 选配AC100-240, -50/60HZ 12V DC 5A 适配器—最大充电功率：50W—最大放电功率：5W—充电电流值：0.1-5.0A—放电电流值：0.1-1.0A—单个电池的电流：300mah/cell—镍氢/镍镉电池个数：1-15cell—锂离子/聚合物级数：1-6节（注：支持Li-Fe电池，即A123）—PB电池电压：2-20V二.按键功能Batt. Type / Stop按钮：电池种类以及停止按钮，接电后即可使用该按钮在主菜单中进行切换，充电时可随时按此键停止；Dec. / Inc.< Status >按钮：减小以及增加按钮，设置各种数值时Dec.是减小，Inc.是增加，充电时按这两个按钮以浏览电池不同信息；Start / Enter按钮：开始以及确定按钮。

三.操作说明接通电源，即显示主菜单此时可以按Batt. Type / Stop 按钮，在主要的几个菜单中进行切换，它们是：1)Program SelectLiPo BATT对锂电池系列进行充放电的主菜单2)Program SelectMiMH BATT对镍氢电池进行充放电的主菜单3)Program SelectNiCd BATT对镍镉电池进行充放电的主菜单4)Program SelectPb BATT对蓄电池进行充放电的主菜单5)Program SelectSave Data保存设定数据菜单6)Program SelectLoad Data加载数据菜单7)User SetProgram->使用者设定菜单四、锂电池充放电1.)充电开机后显示主菜单：Program SelectLiPo BATT按Start / Enter按钮确定屏幕显示LiPo CHARGE*.*A *.*V(*S)这个是锂电充电，非平衡充，不推荐所以要继续.(适用于不带平衡端子的锂电池)按Inc. >，屏幕显示：LiPo BALANCE*.*A *.*V(*S)这个就是锂电平衡充电功能了，我们模型基本要用的就是平衡充电，所以要在这里进行操作，如下：按Start / Enter，A前面的数字闪烁按Dec. <或者Inc. >改变改数值大小，这个是充电电流选择，锂聚合物电池最多不可超过1c，也就是4400mah电池最高用4.4a，2200mah 电池最高用2.2a，这样类推；建议保守点用0.5c，即4400mah电池用2.2a，依此类推Dec. <减小该数值，Inc. >增加该数值按Start / Enter，V(*S)前面的数字闪烁按Dec. <或者Inc. >改变改数值大小，这个是选择电池额定电压，为3.7的倍数，车用电池一般为7.4v，即2S（每3.7v=1S）长按Start / Enter，出现如下屏幕：Battery CheckWait…如果电池连接不正确，则显示：CONNECTION BREAK如连接正确，则显示：上行：R: *SER S: *SER(说明一下：R: *SER是指充电器自动检测到的电池节数，S: *SER是你设置的电池节数，如果数值不等，请不要开始充电，以免损坏电池)下行：CANCEL(STOP)与CONFIRM(ENTER)来回切换此时按Start / Enter开始充电，按Satt. Type / Stop取消充电，返回设置界面充电界面：Li*S *.*A *.**VCHG ***:** *****第一行：锂电节数，即时充电电流，即时电池总电压第二行：充电指示，充电耗时，充进的电量充电指示：充电时显示CHG , 充满之后显示：FULL***充电过程中可随时按Batt. Type / Stop按钮停止充电***充电过程中壳随时按Start / Enter按钮改变充电电流，改变后记得再次确认即可***充电过程中可随时按 Inc. > 观看各节电池单独电压***充电过程中可随时按 Dec. < 观看各设定参数2.）放电在对锂电池系列进行充放电的主菜单中继续按Inc. > ，屏幕显示如下界面：LiPo DISCHARGE*.*A *.*V(*S)按Start / Enter，选择\放电功能，操作方法跟充电一样，设置好放电电流和放电截至电压即可，电压为3的倍数级增减，7.4v锂电请设为6.0V(2S)***注意：必须同时接上放电接头以及平衡充电接头，方可进行对锂电的充放***补充：LiPoCHARGE / LiPo FAST CHG具体作用，适用于不带平衡端子的锂聚合物电池充电/锂聚合物快速充电，对于有平衡端的电池不建议使用。

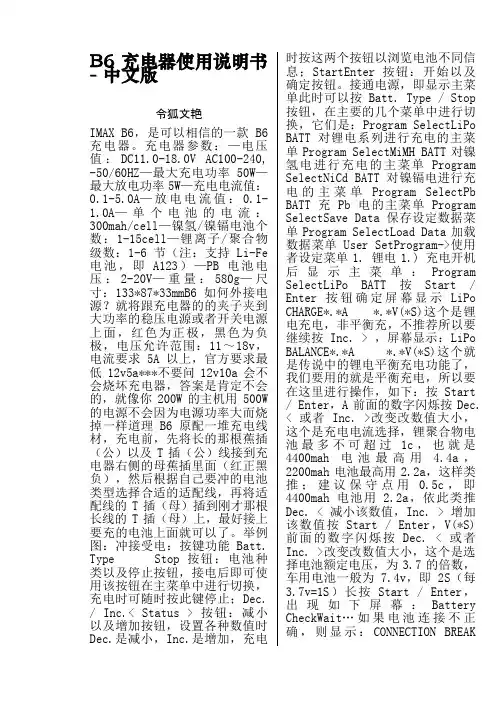

B6充电器使用说明书- 中文版令狐文艳IMAX B6，是可以相信的一款B6充电器。

充电器参数：—电压值：DC11.0-18.0V AC100-240, -50/60HZ—最大充电功率50W—最大放电功率5W—充电电流值：0.1-5.0A—放电电流值：0.1-1.0A—单个电池的电流：300mah/cell—镍氢/镍镉电池个数：1-15cell—锂离子/聚合物级数：1-6节（注：支持Li-Fe 电池，即A123）—PB电池电压：2-20V—重量：580g—尺寸：133*87*33mmB6如何外接电源？就将跟充电器的的夹子夹到大功率的稳压电源或者开关电源上面，红色为正极，黑色为负极，电压允许范围：11～18v，电流要求5A以上，官方要求最低12v5a***不要问12v10a会不会烧坏充电器，答案是肯定不会的，就像你200W的主机用500W 的电源不会因为电源功率大而烧掉一样道理B6原配一堆充电线材，充电前，先将长的那根蕉插（公）以及T插（公）线接到充电器右侧的母蕉插里面（红正黑负），然后根据自己要冲的电池类型选择合适的适配线，再将适配线的T插（母）插到刚才那根长线的T插（母）上，最好接上要充的电池上面就可以了。

举例图：冲接受电：按键功能Batt. Type Stop 按钮：电池种类以及停止按钮，接电后即可使用该按钮在主菜单中进行切换，充电时可随时按此键停止；Dec. / Inc.< Status > 按钮：减小以及增加按钮，设置各种数值时Dec.是减小，Inc.是增加，充电时按这两个按钮以浏览电池不同信息；StartEnter 按钮：开始以及确定按钮。

接通电源，即显示主菜单此时可以按Batt. Type / Stop 按钮，在主要的几个菜单中进行切换，它们是：Program SelectLiPo BATT对锂电系列进行充电的主菜单Program SelectMiMH BATT对镍氢电进行充电的主菜单Program SelectNiCd BATT对镍镉电进行充电的主菜单Program SelectPb BATT充Pb电的主菜单Program SelectSave Data保存设定数据菜单Program SelectLoad Data加载数据菜单User SetProgram->使用者设定菜单1. 锂电1.) 充电开机后显示主菜单：Program SelectLiPo BATT按Start / Enter按钮确定屏幕显示LiPo CHARGE*.*A *.*V(*S)这个是锂电充电，非平衡充，不推荐所以要继续按Inc. > ，屏幕显示：LiPo BALANCE*.*A *.*V(*S)这个就是传说中的锂电平衡充电功能了，我们要用的就是平衡充电，所以要在这里进行操作，如下：按Start / Enter，A前面的数字闪烁按Dec. < 或者 Inc. >改变改数值大小，这个是充电电流选择，锂聚合物电池最多不可超过1c，也就是4400mah电池最高用 4.4a，2200mah电池最高用2.2a，这样类推；建议保守点用0.5c，即4400mah电池用 2.2a，依此类推Dec. < 减小该数值，Inc. > 增加该数值按Start / Enter，V(*S)前面的数字闪烁按Dec. < 或者Inc. >改变改数值大小，这个是选择电池额定电压，为3.7的倍数，车用电池一般为7.4v，即2S（每3.7v=1S）长按Start / Enter，出现如下屏幕：Battery CheckWait…如果电池连接不正确，则显示：CONNECTION BREAK如连接正确，则显示：上行：R: *SER S: *SER (说明一下：R: *SER是指充电器自动检测到的电池节数，S: *SER是你设置的电池节数，如果数值不等，请不要开始充电，以免损坏电池)下行：CANCEL(STOP)与CONFIRM(ENTER)来回切换此时按Start / Enter开始充电，按Satt. Type / Stop取消充电，返回设置界面充电界面：Li*S *.*A *.**VCHG ***:** *****第一行：锂电节数，即时充电电流，即时电池总电压第二行：充电指示，充电耗时，充进的电量数充满之后显示：FULL（后面还有一串英文以及数字）***充电过程中可随时按Batt. Type / Stop按钮停止充电***充电过程中壳随时按Start / Enter按钮改变充电电流，改变后记得再次确认即可***充电过程中可随时按 Inc. > 观看各节电池单独电压***充电过程中可随时按 Dec. < 观看各设定参数 2.）放电选择LiPo DISCHARGE功能，界面：LiPo DISCHARGE*.*A *.*V(*S)操作方法跟充电一样，设置好放电电流和放电截至电压即可，电压为3的倍数级增减，7.4v锂电请设为 6.0V(2S)***注意：现在IMAX对旗下的B5进行了一定的改造，以前B5的平衡充是将电池平衡充接头接上去就可以平衡充电，现在新版B5以及B6，都必须同时接上放电接头以及平衡充电接头，方可进行对锂电的充放（如图所示）***补充一点：LiPoCHARGE / LiPo FAST CHG不知道具体作用，按照字面意思是锂聚合物电池充电/锂聚合物快速充电，因为都不知道与平衡充电有什么联系，所以不建议使用。

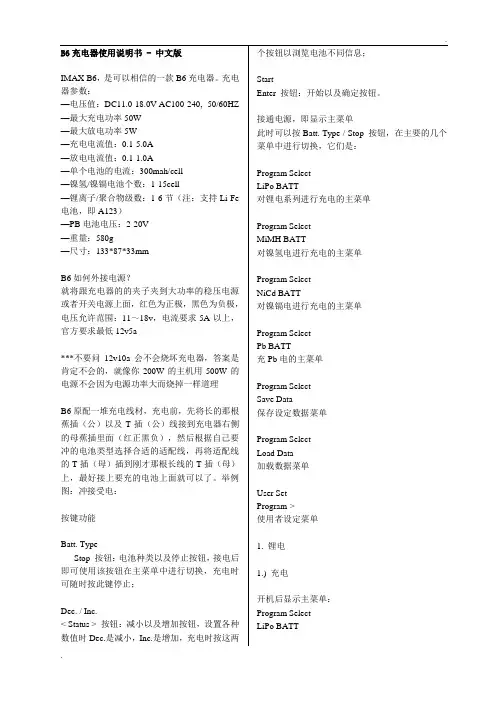

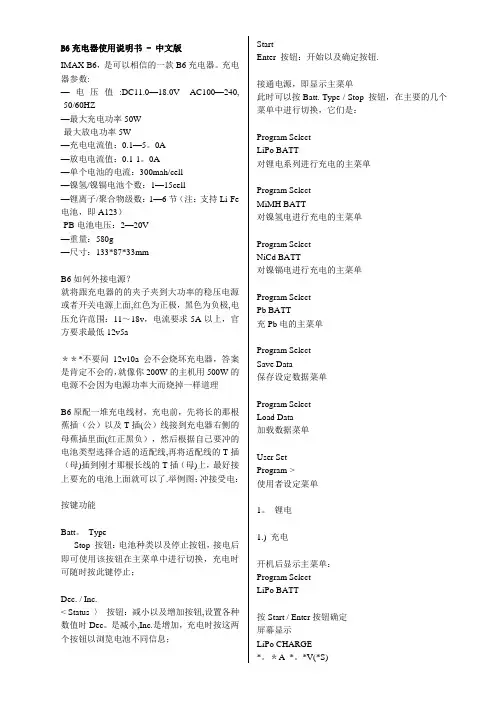

B6充电器使用说明书 - 中文版IMAX B6，是可以相信的一款B6充电器。

充电器参数:—电压值:DC11.0—18.0V AC100—240, -50/60HZ—最大充电功率50W-最大放电功率5W—充电电流值：0.1—5。

0A—放电电流值：0.1-1。

0A—单个电池的电流：300mah/cell—镍氢/镍镉电池个数：1—15cell—锂离子/聚合物级数：1—6节（注：支持Li-Fe 电池，即A123）-PB电池电压：2—20V—重量：580g—尺寸：133*87*33mmB6如何外接电源？就将跟充电器的的夹子夹到大功率的稳压电源或者开关电源上面,红色为正极，黑色为负极,电压允许范围：11～18v，电流要求5A以上，官方要求最低12v5a＊＊*不要问12v10a会不会烧坏充电器，答案是肯定不会的，就像你200W的主机用500W的电源不会因为电源功率大而烧掉一样道理B6原配一堆充电线材，充电前，先将长的那根蕉插（公）以及T插(公）线接到充电器右侧的母蕉插里面(红正黑负），然后根据自己要冲的电池类型选择合适的适配线,再将适配线的T插（母)插到刚才那根长线的T插（母)上，最好接上要充的电池上面就可以了.举例图：冲接受电：按键功能Batt。

TypeStop 按钮：电池种类以及停止按钮，接电后即可使用该按钮在主菜单中进行切换，充电时可随时按此键停止；Dec. / Inc.< Status 〉按钮：减小以及增加按钮,设置各种数值时Dec。

是减小,Inc.是增加，充电时按这两个按钮以浏览电池不同信息；StartEnter 按钮：开始以及确定按钮.接通电源，即显示主菜单此时可以按Batt. Type / Stop 按钮，在主要的几个菜单中进行切换，它们是：Program SelectLiPo BATT对锂电系列进行充电的主菜单Program SelectMiMH BATT对镍氢电进行充电的主菜单Program SelectNiCd BATT对镍镉电进行充电的主菜单Program SelectPb BATT充Pb电的主菜单Program SelectSave Data保存设定数据菜单Program SelectLoad Data加载数据菜单User SetProgram->使用者设定菜单1。

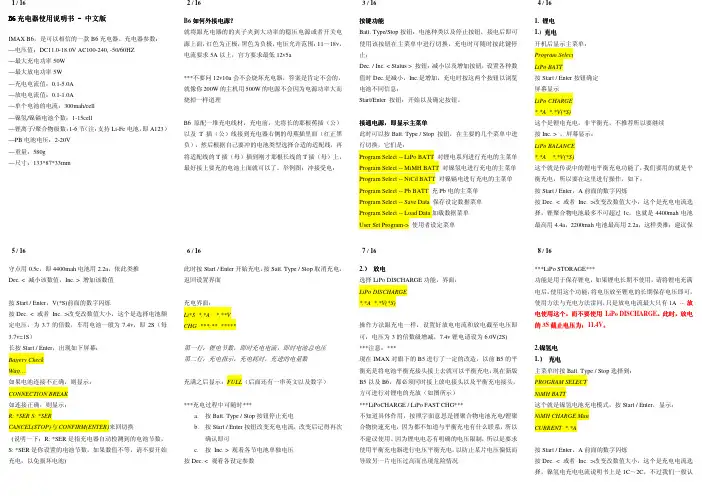

B6充电器使用说明书 - 中文翻译+经验版（转+改）IMAX B6，是可以相信的一款B6充电器。

市面上类似的B6还有很多，质量也各不相同，但，基本原理一致，因此使用方法也基本相同。

下面是转来的B6使用说明，中间有些许修改，主要是让大家可以更加清晰，也是我留个备份，日后使用，呵呵。

這是我在網路上找到的使用方法請參考看看吧充电器参数：—电压值：DC11.0-18.0V AC100-240, -50/60HZ—最大充电功率50W—最大放电功率5W—充电电流值：0.1-5.0A—放电电流值：0.1-1.0A—单个电池的电流：300mah/cell—镍氢/镍镉电池个数：1-15cell—锂离子/聚合物级数：1-6节（注：支持Li-Fe电池，即A123）—PB电池电压：2-20V—重量：580g—尺寸：133*87*33mmB6如何外接电源？就将跟充电器的的夹子夹到大功率的稳压电源或者开关电源上面，红色为正极，黑色为负极，电压允许范围：11～18v，电流要求5A以上，官方要求最低12v5a***不要问12v10a会不会烧坏充电器，答案是肯定不会的，就像你200W的主机用500W的电源不会因为电源功率大而烧掉一样道理B6原配一堆充电线材，充电前，先将长的那根蕉插（公）以及T插（公）线接到充电器右侧的母蕉插里面（红正黑负），然后根据自己要冲的电池类型选择合适的适配线，再将适配线的T插（母）插到刚才那根长线的T插（母）上，最好接上要充的电池上面就可以了。

举例图：冲接受电：以下简易说一下B6的使用方法（只讲解充镍氢以及锂电的流程）：按键功能Batt. TypeStop 按钮：电池种类以及停止按钮，接电后即可使用该按钮在主菜单中进行切换，充电时可随时按此键停止；Dec. / Inc.< Status > 按钮：减小以及增加按钮，设置各种数值时Dec.是减小，Inc.是增加，充电时按这两个按钮以浏览电池不同信息；StartEnter 按钮：开始以及确定按钮。

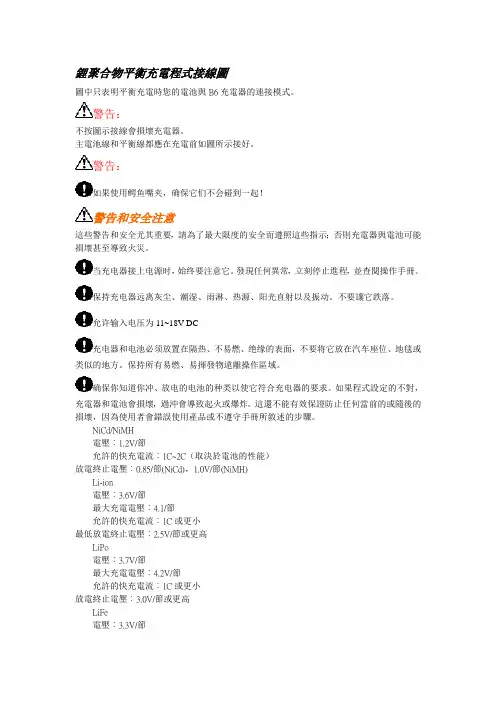

鋰聚合物平衡充電程式接線圖圖中只表明平衡充電時您的電池與B6充電器的連接模式。

警告：不按圖示接線會損壞充電器。

主電池線和平衡線都應在充電前如圖所示接好。

警告：如果使用鳄鱼嘴夹，确保它们不会碰到一起！警告和安全注意這些警告和安全尤其重要，請為了最大限度的安全而遵照這些指示；否則充電器與電池可能損壞甚至導致火災。

当充电器接上电源时，始终要注意它。

發現任何異常，立刻停止進程，並查閱操作手冊。

保持充电器远离灰尘、潮湿、雨淋、热源、阳光直射以及振动。

不要讓它跌落。

允许输入电压为11~18V DC充电器和电池必须放置在隔热、不易燃、绝缘的表面，不要将它放在汽车座位、地毯或类似的地方。

保持所有易燃、易揮發物遠離操作區域。

确保你知道你冲、放电的电池的种类以使它符合充电器的要求。

如果程式設定的不對，充電器和電池會損壞，過沖會導致起火或爆炸。

這還不能有效保證防止任何當前的或隨後的損壞，因為使用者會錯誤使用產品或不遵守手冊所敘述的步驟。

NiCd/NiMH電壓︰1.2V/節允許的快充電流︰1C~2C（取決於電池的性能）放電終止電壓︰0.85/節(NiCd)，1.0V/節(NiMH)Li-ion電壓︰3.6V/節最大充電電壓︰4.1/節允許的快充電流︰1C或更小最低放電終止電壓︰2.5V/節或更高LiPo電壓︰3.7V/節最大充電電壓︰4.2V/節允許的快充電流︰1C或更小放電終止電壓︰3.0V/節或更高LiFe電壓︰3.3V/節最大充電電壓︰3.6/節允許的快充電流︰4C或更小最低放電終止電壓︰2.0V/節或更高Pb電壓︰2.0V/節(鉛-酸)最大充電電壓︰2.46/節允許的快充電流︰0.4C或更小放電終止電壓︰1.75V/節或更高为避免充电线之间的短路，请总是先将充电电线插入充电器，再将它连上电池。

解除連接時使用相反的順序。

在同一时间连接的电池包不要超过一个。

绝不要试图充或放以下种类的电池。

‧包含有不同種類電池的電池包（包括不同生產商）。

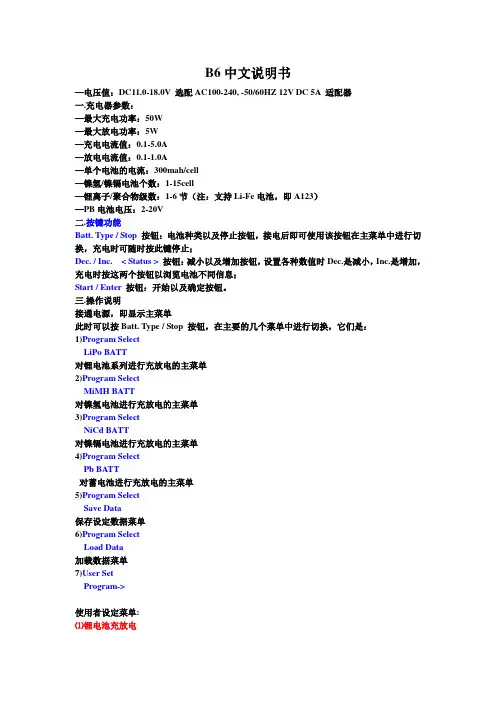

B6中文说明书—电压值：DC11.0-18.0V 选配AC100-240, -50/60HZ 12V DC 5A 适配器一.充电器参数：—最大充电功率：50W—最大放电功率：5W—充电电流值：0.1-5.0A—放电电流值：0.1-1.0A—单个电池的电流：300mah/cell—镍氢/镍镉电池个数：1-15cell—锂离子/聚合物级数：1-6节（注：支持Li-Fe电池，即A123）—PB电池电压：2-20V二.按键功能Batt. T ype / S top按钮：电池种类以及停止按钮，接电后即可使用该按钮在主菜单中进行切换，充电时可随时按此键停止；Dec. / Inc. < Status >按钮：减小以及增加按钮，设置各种数值时Dec.是减小，Inc.是增加，充电时按这两个按钮以浏览电池不同信息；Start / Enter按钮：开始以及确定按钮。

三.操作说明接通电源，即显示主菜单此时可以按Batt. T ype / Stop 按钮，在主要的几个菜单中进行切换，它们是：1)Program SelectLiPo BATT对锂电池系列进行充放电的主菜单2)Program SelectMiMH BATT对镍氢电池进行充放电的主菜单3)Program SelectNiCd BATT对镍镉电池进行充放电的主菜单4)Program SelectPb BATT对蓄电池进行充放电的主菜单5)Program SelectSave Data保存设定数据菜单6)Program SelectLoad Data加载数据菜单7)User SetProgram->使用者设定菜单:⑴锂电池充放电1.) 充电开机后显示主菜单：‘8u；。

88。

；8，；；；；批；/Program SelectLiPo BATT按S tart / Enter按钮确定屏幕显示LiPo CHARGE*.*A *.*V(*S)这个是锂电充电，非平衡充，不推荐所以要继续.(适用于不带平衡端子的锂电池)按Inc. > ，屏幕显示：LiPo BALANCE*.*A *.*V(*S)这个就是锂电平衡充电功能了，我们模型基本要用的就是平衡充电，所以要在这里进行操作，如下：按S tart / Enter，A前面的数字闪烁按Dec. < 或者Inc. >改变改数值大小，这个是充电电流选择，锂聚合物电池最多不可超过1c，也就是4400mah电池最高用4.4a，2200mah电池最高用2.2a，这样类推；建议保守点用0.5c，即4400mah电池用2.2a，依此类推Dec. < 减小该数值，Inc. > 增加该数值按S tart / Enter，V(*S)前面的数字闪烁按Dec. < 或者Inc. >改变改数值大小，这个是选择电池额定电压，为3.7的倍数，车用电池一般为7.4v，即2S（每3.7v=1S）长按S tart / Enter，出现如下屏幕：Battery CheckWait…如果电池连接不正确，则显示：CONNECTION BREAK如连接正确，则显示：上行：R: *SER S: *SER (说明一下：R: *SER是指充电器自动检测到的电池节数，S: *SER 是你设置的电池节数，如果数值不等，请不要开始充电，以免损坏电池)下行：CANCEL(STOP)与CONFIRM(ENTER)来回切换此时按S tart / Enter开始充电，按Satt. T ype / Stop取消充电，返回设置界面充电界面：Li*S *.*A *.**VCHG ***:** *****第一行：锂电节数，即时充电电流，即时电池总电压第二行：充电指示，充电耗时，充进的电量充电指示：充电时显示CHG , 充满之后显示：FULL***充电过程中可随时按Batt. T ype / S top按钮停止充电***充电过程中壳随时按Start / Enter按钮改变充电电流，改变后记得再次确认即可***充电过程中可随时按Inc. > 观看各节电池单独电压***充电过程中可随时按Dec. < 观看各设定参数2.）放电在对锂电池系列进行充放电的主菜单中继续按Inc. > ，屏幕显示如下界面：LiPo DISCHARGE*.*A *.*V(*S)按S tart / Enter，选择\放电功能，操作方法跟充电一样，设置好放电电流和放电截至电压即可，电压为3的倍数级增减，7.4v锂电请设为6.0V(2S)***注意：必须同时接上放电接头以及平衡充电接头，方可进行对锂电的充放***补充：LiPoCHARGE / LiPo FAST CHG具体作用，适用于不带平衡端子的锂聚合物电池充电/锂聚合物快速充电，对于有平衡端的电池不建议使用。

B6充电器使用说明书—中文版IMAX B6，是可以相信的一款B6充电器。

充电器参数：-电压值：DC11。

0-18.0V AC100—240，—50/60HZ—最大充电功率50W—最大放电功率5W—充电电流值：0。

1-5。

0A—放电电流值:0.1-1.0A—单个电池的电流：300mah/cell—镍氢/镍镉电池个数：1—15cell—锂离子/聚合物级数：1-6节（注：支持Li—Fe 电池，即A123）—PB电池电压：2—20V—重量:580g—尺寸:133*87＊33mmB6如何外接电源?就将跟充电器的的夹子夹到大功率的稳压电源或者开关电源上面,红色为正极，黑色为负极，电压允许范围：11~18v，电流要求5A以上，官方要求最低12v5a**＊不要问12v10a会不会烧坏充电器，答案是肯定不会的，就像你200W的主机用500W的电源不会因为电源功率大而烧掉一样道理B6原配一堆充电线材，充电前,先将长的那根蕉插(公）以及T插(公）线接到充电器右侧的母蕉插里面（红正黑负)，然后根据自己要冲的电池类型选择合适的适配线,再将适配线的T插（母）插到刚才那根长线的T插（母）上,最好接上要充的电池上面就可以了。

举例图：冲接受电：按键功能Batt. TypeStop 按钮：电池种类以及停止按钮，接电后即可使用该按钮在主菜单中进行切换,充电时可随时按此键停止;Dec. / Inc.〈Status 〉按钮：减小以及增加按钮,设置各种数值时Dec.是减小，Inc。

是增加，充电时按这两个按钮以浏览电池不同信息; StartEnter 按钮:开始以及确定按钮。

接通电源，即显示主菜单此时可以按Batt. Type / Stop 按钮，在主要的几个菜单中进行切换，它们是：Program SelectLiPo BATT对锂电系列进行充电的主菜单Program SelectMiMH BATT对镍氢电进行充电的主菜单Program SelectNiCd BATT对镍镉电进行充电的主菜单Program SelectPb BATT充Pb电的主菜单Program SelectSave Data保存设定数据菜单Program SelectLoad Data加载数据菜单User SetProgram-〉使用者设定菜单1. 锂电1.) 充电开机后显示主菜单：Program SelectLiPo BATT按Start / Enter按钮确定屏幕显示LiPo CHARGE*。

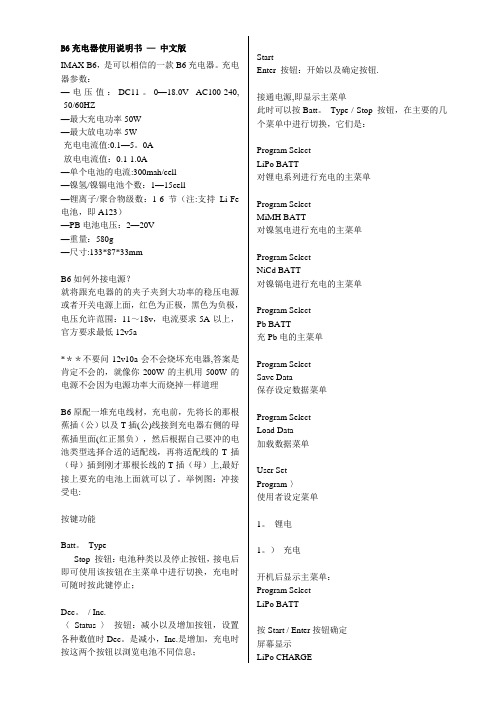

B6充电器使用说明书—中文版IMAX B6，是可以相信的一款B6充电器。

充电器参数：—电压值：DC11。

0—18.0V AC100-240, -50/60HZ—最大充电功率50W—最大放电功率5W-充电电流值:0.1—5。

0A-放电电流值：0.1-1.0A—单个电池的电流:300mah/cell—镍氢/镍镉电池个数：1—15cell—锂离子/聚合物级数：1-6节（注:支持Li-Fe 电池，即A123）—PB电池电压：2—20V—重量：580g—尺寸:133*87*33mmB6如何外接电源？就将跟充电器的的夹子夹到大功率的稳压电源或者开关电源上面，红色为正极，黑色为负极，电压允许范围：11～18v，电流要求5A以上，官方要求最低12v5a*＊＊不要问12v10a会不会烧坏充电器,答案是肯定不会的，就像你200W的主机用500W的电源不会因为电源功率大而烧掉一样道理B6原配一堆充电线材，充电前，先将长的那根蕉插（公）以及T插(公)线接到充电器右侧的母蕉插里面(红正黑负），然后根据自己要冲的电池类型选择合适的适配线，再将适配线的T插（母）插到刚才那根长线的T插（母）上,最好接上要充的电池上面就可以了。

举例图：冲接受电:按键功能Batt。

TypeStop 按钮：电池种类以及停止按钮，接电后即可使用该按钮在主菜单中进行切换，充电时可随时按此键停止；Dec。

/ Inc.〈Status 〉按钮：减小以及增加按钮，设置各种数值时Dec。

是减小，Inc.是增加，充电时按这两个按钮以浏览电池不同信息；StartEnter 按钮：开始以及确定按钮.接通电源,即显示主菜单此时可以按Batt。

Type / Stop 按钮，在主要的几个菜单中进行切换，它们是：Program SelectLiPo BATT对锂电系列进行充电的主菜单Program SelectMiMH BATT对镍氢电进行充电的主菜单Program SelectNiCd BATT对镍镉电进行充电的主菜单Program SelectPb BATT充Pb电的主菜单Program SelectSave Data保存设定数据菜单Program SelectLoad Data加载数据菜单User SetProgram-〉使用者设定菜单1。

iMAXB6LiProBalanceCharger说明书IMAX-B6中文说明书（修订版）目录IMAX-B6中文说明书（修订版） (1)简介 (3)特殊功能 (3)聚合物锂电池平衡充电连接图 (4)程序流程图表 (6)初始参数设置(用户设置) (7)锂电池充电 (9)锂电池平衡充电 (9)锂电池快速充电 (9)锂电池存储控制 (10)锂电池放电 (10)NiCd/NiMH电池充电 (10)NiCd/NiMH电池放电 (11)NiCd/NiMH电池充放电周期 (11)Pb电池充电 (11)Pb电池放电 (12)存储数据程序 (12)加载数据程序 (12)程序中的变化信息 (13)警告和错误消息 (13)简介感谢您购买SkyRC的IMAX-B6专业平衡充电器。

本产品是有高性能的微处理器和定制操作软件的快速充电器。

在使用本产品前请仔细完整的阅读操作手册，包括操作和安全的信息。

否则在公司的专业人员陪同下使用。

特殊功能优化的操作软件IMAX-B6特有的AUTO功能来设置充电和放电的馈电电流。

特别适用于锂电池，能够防止由于人为过失过充而造成爆炸。

一旦检测到故障可以切断电流并报警。

本产品的所有程序都是通过相互联系和通信的两种方法控制，保证最大的安全和最小的麻烦。

所有的设置都可以通过用户配置。

内置独立的锂电平衡单元IMAX-B6内置了电压平衡单元。

所以我们不用再为平衡充另外接平衡单元。

内置平衡放电单元在放电过程中，IMAX-B6可以单独的监视和平衡每一个电池单元。

如果任一个电池单元电压不正常，就会发出错误提醒并且自动停止充放电过程。

适用于各种型号的锂电池IMAX-B6适用于多种型号的锂电池，例如：Li-ion，LiPo和最新的LiFe系列电池。

锂电池的快速和存储模式为了锂电池充电的多样性，‘fast’充电能够减少充电的持续时间，而‘store’状态能够控制电池的最终电压，以便长时间保存和保护电池的有效使用时间。

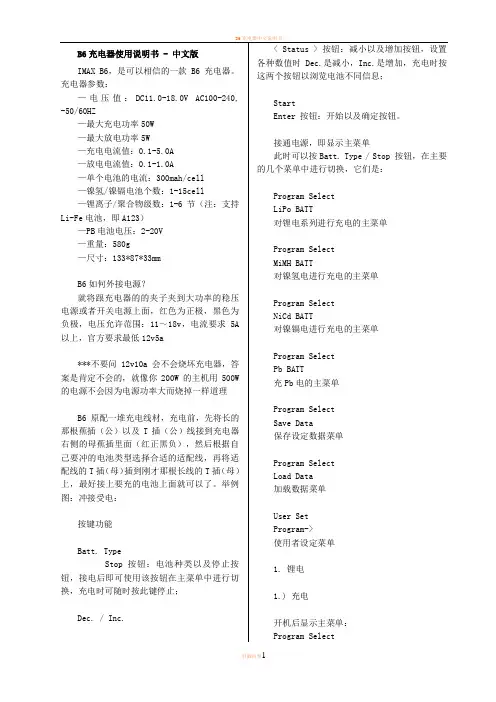

B6充电器使用说明书 - 中文版IMAX B6，是可以相信的一款B6充电器。

充电器参数：—电压值:DC11.0—18.0V AC100—240，—50/60HZ-最大充电功率50W—最大放电功率5W-充电电流值：0.1—5.0A—放电电流值：0.1—1。

0A—单个电池的电流:300mah/cell-镍氢/镍镉电池个数：1—15cell—锂离子/聚合物级数：1—6节（注：支持Li-Fe 电池,即A123）—PB电池电压：2—20V-重量:580g—尺寸：133*87*33mmB6如何外接电源？就将跟充电器的的夹子夹到大功率的稳压电源或者开关电源上面，红色为正极，黑色为负极，电压允许范围:11～18v,电流要求5A以上，官方要求最低12v5a**＊不要问12v10a会不会烧坏充电器，答案是肯定不会的,就像你200W的主机用500W的电源不会因为电源功率大而烧掉一样道理B6原配一堆充电线材，充电前，先将长的那根蕉插（公）以及T插（公)线接到充电器右侧的母蕉插里面（红正黑负)，然后根据自己要冲的电池类型选择合适的适配线，再将适配线的T 插(母)插到刚才那根长线的T插（母）上，最好接上要充的电池上面就可以了。

举例图：冲接受电：按键功能Batt. TypeStop 按钮:电池种类以及停止按钮,接电后即可使用该按钮在主菜单中进行切换,充电时可随时按此键停止；Dec。

/ Inc。

< Status 〉按钮：减小以及增加按钮，设置各种数值时Dec。

是减小,Inc.是增加,充电时按这两个按钮以浏览电池不同信息；StartEnter 按钮：开始以及确定按钮。

接通电源，即显示主菜单此时可以按Batt. Type / Stop 按钮,在主要的几个菜单中进行切换，它们是：Program SelectLiPo BATT对锂电系列进行充电的主菜单Program SelectMiMH BATT对镍氢电进行充电的主菜单Program SelectNiCd BATT对镍镉电进行充电的主菜单Program SelectPb BATT充Pb电的主菜单Program SelectSave Data保存设定数据菜单Program SelectLoad Data加载数据菜单User SetProgram-〉使用者设定菜单1。

锂聚合物平衡充电程序接线图图中只表明平衡充电时您的电池与B6充电器的连接方式。

警告：不按图示接线会损坏充电器。

主电池线和平衡线都应在充电前如图所示接好。

警告：如果使用鳄鱼嘴夹，确保它们不会碰到一起！警告和安全注意这些警告和安全尤其重要，请为了最大限度的安全而遵照这些指示；否则充电器与电池可能损坏甚至导致火灾。

当充电器接上电源时，始终要注意它。

发现任何异常，立刻停止进程，并查阅操作手册。

保持充电器远离灰尘、潮湿、雨淋、热源、阳光直射以及振动。

不要让它跌落。

允许输入电压为11~18V DC充电器和电池必须放置在隔热、不易燃、绝缘的表面，不要将它放在汽车座位、地毯或类似的地方。

保持所有易燃、易挥发物远离操作区域。

确保你知道你冲、放电的电池的种类以使它符合充电器的要求。

如果程序设置的不对，充电器和电池会损坏，过冲会导致起火或爆炸。

这还不能有效保证防止任何当前的或随后的损坏，因为使用者会错误使用产品或不遵守手册所叙述的步骤。

NiCd/NiMH电压：1.2V/节允许的快充电流：1C~2C（取决于电池的性能）放电终止电压：0.85/节(NiCd)，1.0V/节(NiMH)Li-ion电压：3.6V/节最大充电电压：4.1/节允许的快充电流：1C或更小最低放电终止电压：2.5V/节或更高LiPo电压：3.7V/节最大充电电压：4.2V/节允许的快充电流：1C或更小放电终止电压：3.0V/节或更高LiFe电压：3.3V/节最大充电电压：3.6/节允许的快充电流：4C或更小最低放电终止电压：2.0V/节或更高Pb电压：2.0V/节(铅-酸)最大充电电压：2.46/节允许的快充电流：0.4C或更小放电终止电压：1.75V/节或更高为避免充电线之间的短路，请总是先将充电电线插入充电器，再将它连上电池。

解除连接时使用相反的顺序。

在同一时间连接的电池包不要超过一个。

绝不要试图充或放以下种类的电池。

·包含有不同种类电池的电池包（包括不同生产商）。

B6充电器使用说明书B6充电器使用说明书B6充电器使用说明书-中文翻译IMAX B6，是可以相信的一款B6充电器。

市面上类似的B6还有很多，质量也各不相同，基本原理一致，因此使用方法也基本相同。

充电器参数：—电压值：DC11.0-18.0V AC100-240, -50/60HZ—最大充电功率50W—最大放电功率5W—充电电流值：0.1-5.0A—放电电流值：0.1-1.0A—单个电池的电流：300mah/cell—镍氢/镍镉电池个数：1-15cell—锂离子/聚合物级数：1-6节（注：支持Li-Fe电池，即A123）—PB电池电压：2-20V—重量：580g—尺寸：133*87*33mmB6如何外接电源？就将跟充电器的的夹子夹到大功率的稳压电源或者开关电源上面，红色为正极，黑色为负极，电压允许范围：11～........................................18v，电流要求5A以上，官方要求最低12v5a***不要问12v10a会不会烧坏充电器，答案是肯定不会的，就像你200W的主机用500W的电源不会因为电源功率大而烧掉一样道理。

B6原配一堆充电线材，充电前，先将长的那根蕉插（公）以及T插（公）线接到充电器右侧的母蕉插里面（红正黑负），然后根据自己要冲的电池类型选择合适的适配线，再将适配线的T插（母）插到刚才那根长线的T插（母）上，最好接上要充的电池上面就可以了。

举例图：冲接受电：以下简易说一下B6的使用方法（只讲解充镍氢以及锂电的流程）：按键功能Batt. TypeStop按钮：电池种类以及停止按钮，接电后即可使用该按钮在主菜单中进行切换，充电时可随时按此键停止；Dec./Inc.< Status >按钮：减小以及增加按钮，设置各种数值时Dec.是减小，Inc.是........................................增加，充电时按这两个按钮以浏览电池不同信息；StartEnter按钮：开始以及确定按钮。

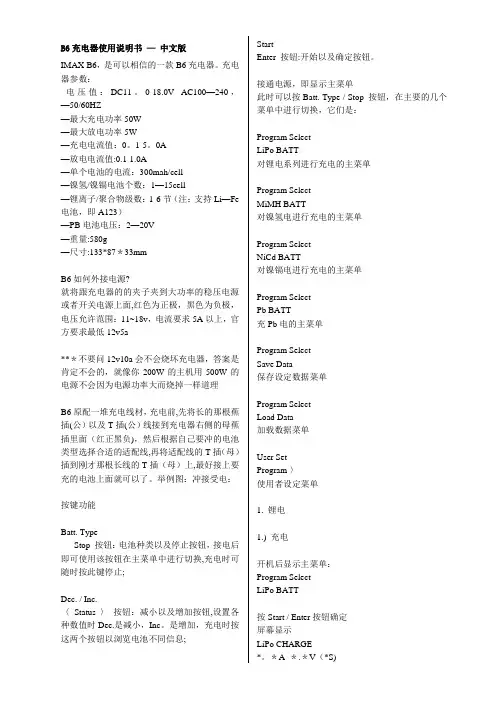

B6充电器使用说明书—中文版IMAX B6，是可以相信的一款B6充电器.充电器参数:—电压值：DC11。

0—18。

0V AC100—240，-50/60HZ—最大充电功率50W—最大放电功率5W—充电电流值：0。

1—5。

0A-放电电流值:0.1-1.0A-单个电池的电流：300mah/cell—镍氢/镍镉电池个数:1—15cell—锂离子/聚合物级数：1—6节（注：支持Li—Fe 电池，即A123）-PB电池电压：2-20V-重量：580g—尺寸：133＊87＊33mmB6如何外接电源？就将跟充电器的的夹子夹到大功率的稳压电源或者开关电源上面，红色为正极，黑色为负极，电压允许范围:11～18v，电流要求5A以上，官方要求最低12v5a＊*＊不要问12v10a会不会烧坏充电器,答案是肯定不会的，就像你200W的主机用500W的电源不会因为电源功率大而烧掉一样道理B6原配一堆充电线材,充电前，先将长的那根蕉插(公)以及T插(公）线接到充电器右侧的母蕉插里面（红正黑负）,然后根据自己要冲的电池类型选择合适的适配线，再将适配线的T插（母)插到刚才那根长线的T插（母）上，最好接上要充的电池上面就可以了。

举例图：冲接受电:按键功能Batt. TypeStop 按钮：电池种类以及停止按钮，接电后即可使用该按钮在主菜单中进行切换，充电时可随时按此键停止；Dec。

/ Inc。

< Status 〉按钮：减小以及增加按钮，设置各种数值时Dec。

是减小，Inc。

是增加,充电时按这两个按钮以浏览电池不同信息；StartEnter 按钮：开始以及确定按钮.接通电源,即显示主菜单此时可以按Batt。

Type / Stop 按钮，在主要的几个菜单中进行切换,它们是：Program SelectLiPo BATT对锂电系列进行充电的主菜单Program SelectMiMH BATT对镍氢电进行充电的主菜单Program SelectNiCd BATT对镍镉电进行充电的主菜单Program SelectPb BATT充Pb电的主菜单Program SelectSave Data保存设定数据菜单Program SelectLoad Data加载数据菜单User SetProgram—〉使用者设定菜单1。
