钨钛钴类

YG8钨钢表示方法：①钨钴类硬质合金：主要成分是碳化钨（WC）和粘结剂钴（Co）。

其牌号是由“YG”（“硬、钴”两字汉语拼音字首）和平均含钴量的百分数组成。

例如，YG8，表示平均WCo＝8％，其余为碳化钨的钨钴类硬质合金。

②钨钛钴类硬质合金：主要成分是碳化钨、碳化钛（TiC）及钴。

其牌号由“YT”（“硬、钛”两字汉语拼音字首）和碳化钛平均含量组成。

例如，YT15，表示平均WTi＝15％，其余为碳化钨和钴含量的钨钛钴类硬质合金。

③钨钛钽（铌）类硬质合金：主要成分是碳化钨、碳化钛、碳化钽（或碳化铌）及钴。

这类硬质合金又称通用硬质合金或万能硬质合金。

其牌号由“YW”（“硬”、“万”两字汉语拼音字首）加顺序号组成，如 YW1YG8化学成分WC:92 Co：8YG8钨钢是钨钴类材料。

耐磨性良好，使用强度和冲击韧性优于YG6。

应力很大条件下的拉深模，适于拉制直径<50mm的钢.非铁金属丝及其合金线材或棒材，也用于尺寸较小.工作载荷不大的冲压模和铆钉顶锻模。

YG8高级制模材料。

不经热处理，内、外硬度均匀一致。

用于批量大的生产。

适用于标准件、轴承等制作用的冷镦、冷冲、冷压模具的制作。

期I A11H氢1.0079IIA化学元素周期表IIIAIVAVAVIAVIIA2He氦4.002623Li锂6.9414Be铍9.01225B硼10.8116C碳12.0117N氮14.007氧15.999 9F氟18.998 10Ne氖20.173 11Na钠22.9898 12Mg镁24.305IIIB IVB VB VIB VIIB VIII IBIIB 13Al铝26.982 14Si硅28.085 15P磷30.974硫32.06 17Cl氯35.453 18Ar氩39.944 19K钾39.098 20Ca钙40.08 21Sc钪44.956 22Ti钛47.9 23V钒50.9415 24Cr铬51.996 25Mn锰54.938 26Fe铁55.84 27Co钴58.9332 28Ni镍58.69 29Cu铜63.54锌65.38 31Ga镓69.72 32Ge锗72.59 33As砷74.9216 34Se硒78.9 35Br溴79.904 36Kr氪83.85 37Rb铷85.467 38Sr锶87.62 39Y钇88.906 40Zr锆91.22 41Nb铌92.9064 42Mo钼95.94 43Tc锝99钌101.07 45Rh铑102.906 46Pd钯106.42 47Ag银107.868 48Cd镉112.41 49In铟114.82 50Sn锡118.6 51Sb锑121.7 52Te碲127.6 53I碘126.905 54Xe氙131.36 55Cs铯132.905 56Ba钡137.33 57-71 La-Lu镧系铪178.4 73Ta钽180.947 74W钨183.8 75Re铼186.207 76Os锇190.2 77Ir铱192.2 78Pt铂195.08 79Au金196.967 80Hg汞200.5 81Tl铊204.3 82Pb铅207.2 83Bi铋208.98 84Po钋(209) 85At砹(210)氡(222)7 87Fr钫(223) 88Ra镭226.03 89-103 Ac-Lr锕系104Rf鑪(261) 105Db(262) 106Sg(266) 107Bh(264) 108Hs(269) 109Mt䥑(268) 110Ds鐽(271) 111Rg錀(272) 112CnUub (285) 113Uut (284)Uuq (289) 115Uup (288) 116Uuh (292) 117Uus118Uuo镧系57La镧138.905 58Ce铈140.12 59Pr镨140.91 60Nd钕144.2 61Pm钷147 62Sm钐150.4 63Eu铕151.96 64Gd钆157.25铽158.93 66Dy镝162.5 67Ho钬164.93 68Er铒167.2 69Tm铥168.934 70Yb镱173.0 71Lu镥174.96锕系89Ac锕(227) 90Th钍232.03 91Pa镤231.03 92U铀238.02 93Np镎237.04 94Pu钚(244) 95Am镅(243)96Cm锔(247) 97Bk锫(247) 98Cf锎(251) 99Es锿(254) 100Fm镄(257) 101Md钔(258) 102No锘(259) 103Lr铹(260)。

常用刀具材料分类、特点及应用学校：学院：班级：姓名：学号：目录摘要 (3)一、刀具材料的基本要求 (4)二、常用刀具材料 (6)1.高速钢 (6)2.硬质合金 (9)三、涂层刀具 (12)1.硬质合金 (12)2.CVD Chemical Vapor Deposition (化学气相沉积) (12)3.PVD Physical Vapor Deposition（物理气相沉积） (13)四、金属陶瓷 (15)五、陶瓷 (17)六、立方氮化硼 (19)七、聚晶金刚石 (21)八、牌号 (22)1.车削牌号 (22)2.切断、切槽和螺纹加工牌号 (22)3.铣削牌号 (23)4.钻削牌号 (23)九、参考文献 (24)摘要要使金属切削工序获得满意的效果，切削刀具材料和牌号的选择是重要的考虑因素。

因此必须基本了解每种切削刀具材料及其性能，以便为每一切削应用做出正确选择。

本文旨在对目前常用刀具的材料进行分类，刀具材料的特点及应用进行总结，并根据每种切削刀具材料的性能给出应用建议。

关键词刀具材料分类刀具材料特点刀具材料性能刀具材料应用一、刀具材料的基本要求1.高硬度刀具是从工件上去除材料，所以刀具材料的硬度必须高于工件材料的硬度；刀具材料最低硬度应在60HRC以上；对于碳素工具钢材料，在室温条件下硬度应在62HRC以上；高速钢硬度为63HRC～70HRC；硬质合金刀具硬度为89HRC～93HRC2.高强度与强韧性刀具材料在切削时受到很大的切削力与冲击力；如车削45钢，在背吃刀量ap＝4㎜，进给量f ＝0.5㎜/r的条件下，刀片所承受的切削力达到4000N，可见，刀具材料必须具有较高的强度和较强的韧性；一般刀具材料的韧性用冲击韧度a K表示，反映刀具材料抗脆性和崩刃能力3.较强的耐磨性和耐热性刀具耐磨性是刀具抵抗磨损能力。

一般刀具硬度越高，耐磨性越好。

刀具金相组织中硬质点（如碳化物、氮化物等）越多，颗粒越小，分布越均匀，则刀具耐磨性越好；刀具材料耐热性是衡量刀具切削性能的主要标志，通常用高温下保持高硬度的性能来衡量，也称热硬性。

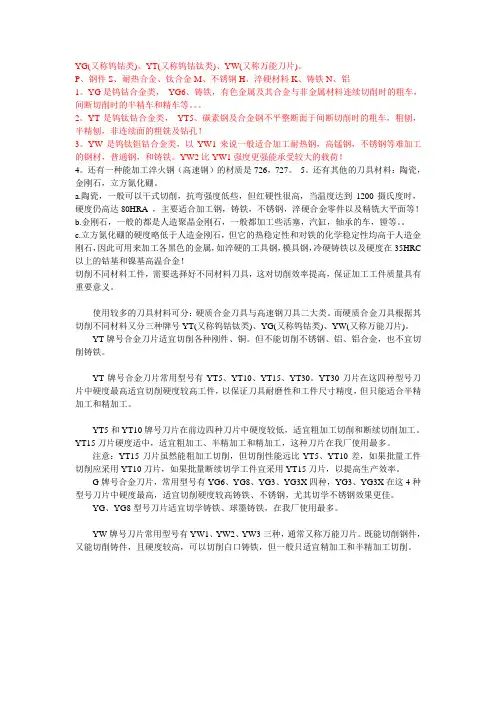

YG(又称钨钴类)、YT(又称钨钴钛类)、YW(又称万能刀片)。

P、钢件S、耐热合金、钛合金M、不锈钢H、淬硬材料K、铸铁N、铝1。

YG是钨钴合金类，YG6、铸铁，有色金属及其合金与非金属材料连续切削时的粗车，间断切削时的半精车和精车等。

2。

YT是钨钛钴合金类，YT5、碳素钢及合金钢不平整断面于间断切削时的粗车，粗刨，半精刨，非连续面的粗铣及钻孔！3。

YW是钨钛钽钴合金类，以YW1来说一般适合加工耐热钢，高锰钢，不锈钢等难加工的钢材，普通钢，和铸铁。

YW2比YW1强度更强能承受较大的载荷！4。

还有一种能加工淬火钢（高速钢）的材质是726，727。

5。

还有其他的刀具材料：陶瓷，金刚石，立方氮化硼。

a.陶瓷，一般可以干式切削，抗弯强度低些，但红硬性很高，当温度达到1200摄氏度时，硬度仍高达80HRA ，主要适合加工钢，铸铁，不锈钢，淬硬合金零件以及精铣大平面等！b.金刚石，一般的都是人造聚晶金刚石，一般都加工些活塞，汽缸，轴承的车，镗等。

c.立方氮化硼的硬度略低于人造金刚石，但它的热稳定性和对铁的化学稳定性均高于人造金刚石，因此可用来加工各黑色的金属，如淬硬的工具钢，模具钢，冷硬铸铁以及硬度在35HRC 以上的钴基和镍基高温合金！切削不同材料工件，需要选择好不同材料刀具，这对切削效率提高，保证加工工件质量具有重要意义。

使用较多的刀具材料可分：硬质合金刀具与高速钢刀具二大类。

而硬质合金刀具根据其切削不同材料又分三种牌号YT(又称钨钴钛类)、YG(又称钨钴类)、YW(又称万能刀片)。

YT牌号合金刀片适宜切削各种刚件、铜。

但不能切削不锈钢、铝、铝合金，也不宜切削铸铁。

YT牌号合金刀片常用型号有YT5、YT10、YT15、YT30。

YT30刀片在这四种型号刀片中硬度最高适宜切削硬度较高工件，以保证刀具耐磨性和工件尺寸精度，但只能适合半精加工和精加工。

YT5和YT10牌号刀片在前边四种刀片中硬度较低，适宜粗加工切削和断续切削加工。

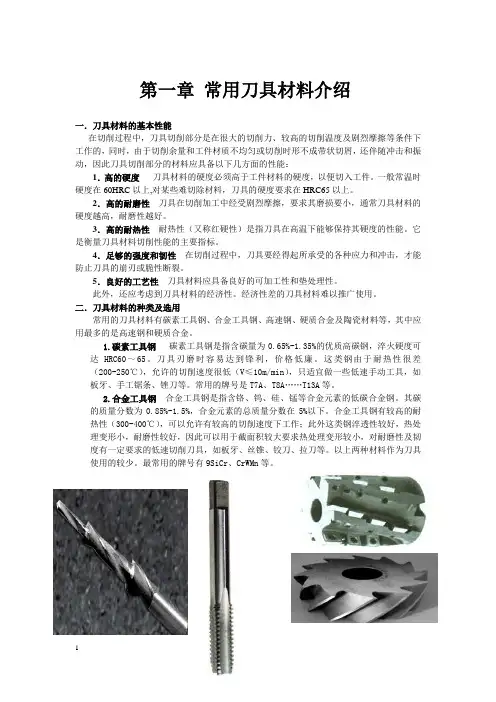

第一章常用刀具材料介绍一．刀具材料的基本性能在切削过程中，刀具切削部分是在很大的切削力、较高的切削温度及剧烈摩擦等条件下工作的，同时，由于切削余量和工件材质不均匀或切削时形不成带状切屑，还伴随冲击和振动，因此刀具切削部分的材料应具备以下几方面的性能：1．高的硬度刀具材料的硬度必须高于工件材料的硬度，以便切入工件。

一般常温时硬度在60HRC以上,对某些难切除材料，刀具的硬度要求在HRC65以上。

2．高的耐磨性刀具在切削加工中经受剧烈摩擦，要求其磨损要小，通常刀具材料的硬度越高，耐磨性越好。

3．高的耐热性耐热性（又称红硬性）是指刀具在高温下能够保持其硬度的性能。

它是衡量刀具材料切削性能的主要指标。

4．足够的强度和韧性在切削过程中，刀具要经得起所承受的各种应力和冲击，才能防止刀具的崩刃或脆性断裂。

5．良好的工艺性刀具材料应具备良好的可加工性和垫处理性。

此外，还应考虑到刀具材料的经济性。

经济性差的刀具材料难以推广使用。

二．刀具材料的种类及选用常用的刀具材料有碳素工具钢、合金工具钢、高速钢、硬质合金及陶瓷材料等，其中应用最多的是高速钢和硬质合金。

1.碳素工具钢碳素工具钢是指含碳量为0.65%-1.35%的优质高碳钢，淬火硬度可达HRC60～65。

刀具刃磨时容易达到锋利，价格低廉。

这类钢由于耐热性很差（200-250℃），允许的切削速度很低（V≤10m/min），只适宜做一些低速手动工具，如板牙、手工锯条、锉刀等。

常用的牌号是T7A、T8A……T13A等。

2.合金工具钢合金工具钢是指含铬、钨、硅、锰等合金元素的低碳合金钢。

其碳的质量分数为0.85%-1.5%，合金元素的总质量分数在5%以下。

合金工具钢有较高的耐热性（300-400℃），可以允许有较高的切削速度下工作；此外这类钢淬透性较好，热处理变形小，耐磨性较好，因此可以用于截面积较大要求热处理变形较小，对耐磨性及韧度有一定要求的低速切削刀具，如板牙、丝锥、铰刀、拉刀等。

钨钛钴类硬质合金的选用YT类硬质合金适于加工塑性材料（如钢）。

加工钢料时，由于塑性变形很大，摩擦很剧烈，因此切削温度很高。

而YT类硬质合金有较高的硬度，特别是具有很高的耐热性，抗粘结能力和抗氧化能力均较好，故刀具磨损小，耐用度高。

YT类硬质合金中含钴量较高含碳化钛较少时，抗弯强度较高，比较能承受冲击，适于作粗加工用；含钴量较少含碳化钛较多时，耐磨性及耐热性较好，适于做精加工用。

但含碳化钛越高时，其磨加工性和焊接性能也越差，刃磨和焊接时容易产生裂纹。

YT、YG这两类硬质合金的强度和硬度之间常常是相互矛盾的：强度高的硬质合金，其硬度就较低；硬度高的硬质合金，则强度就较低。

上海象恒锯片在硬质合金牌号的选择，实际上就是不同的加工条件（工件材料、毛坯形状、加工类型、工艺系统刚性、切削用量等），从中抓其主要矛盾进行取舍。

例如，加工铸铁，一般用钨钴类硬质合金；加工钢料，一般用钨钛钴类硬质合金。

如用钨钴类硬质合金加工钢料，则因其耐热性较差，切钢时产生的高温会迅速在刀具前刀面上产生月牙洼，加速刀具的磨损和崩刃。

相反，如果用钨钛钴类硬质合金加工铸铁的话，则因其强度较低，性脆不耐冲击，就容易产生崩刃。

然而，在加工含钛的不锈钢时，就不宜采用钨钛钴类硬质合金。

因为这类硬质合金中的钛元素和加工材料中的钛元素之间的亲和力会产生严重的黏刀现象。

这时切削温度高，摩擦因数大，因为会加剧刀具磨损。

如选用钨钴类硬质合金加工，则切削温度较低，刀具磨损较小，加工表面光洁度就高。

又如，加工淬火钢、高强度钢、不锈钢或耐热钢时，这时由于切削力很大，切屑与前刀面接触长度很短，切削力集中在刀刃附近，容易产生崩刃现象，因而不宜采用强度低、脆性大的钨钛钴类硬质合金，而宜选用韧性较好的钨钴类硬质合金。

同时，这类加工材料的导热性较差，热量集中在刀尖处，而钨钴类硬质合金的导热性较好，就有利于热量传出和降低切削温度。

常用刀具材料分类、特点及应用刀具材料的切削性能直接影响着生产效率、工件的加工精度、已加工表面质量和加工成本等，所以正确选择刀具材料是设计和选用刀具的重要内容之一.1.刀具材料应具备的性能金属切削时，刀具切削部分直接和工件及切屑相接触,承受着很大的切削压力和冲击，并受到工件及切屑的剧烈摩擦,产生很高的切削温度，即刀具切削部分是在高温、高压及剧烈摩擦的恶劣条件下工作的。

因此，刀具切削部分材料应具备以下基本性能.1。

1 高的硬度和耐磨性硬度是刀具材料应具备的基本特性。

刀具要从工件上切下切屑,其硬度必须比工件材料的硬度大。

耐磨性是材料抵抗磨损的能力.一般来说，刀具材料的硬度越高,耐磨性就越好。

组织中硬质点（碳化物、氮化物等）的硬度越高，数量越多，颗粒越小,分布越均匀，则耐磨性越高。

但刀具材料的耐磨性实际上不仅取决于它的硬度，而且也和它的化学成分、强度、纤维组织及摩擦区的温度有关.1.2 足够的强度和韧性要使刀具在承受很大压力，以及在切削过程中通常要出现的冲击和振动的条件下工作,而不产生崩刃和折断，刀具材料就必须具有足够的强度和韧性。

1.3 高的耐热性耐热性是衡量刀具材料切削性能的主要标志。

它是指刀具材料在高温下保持硬度、耐磨性、强度和韧性的性能。

1.4 导热性好刀具材料的导热性越好，切削热越容易从切削区散走,有利于降低切削温度.刀具材料的导热性用热导率表示.热导率大，表示导热性好，切削时产生的热量就容易传散出去，从而降低切削部分的温度，减轻刀具磨损。

1.5 具有良好的工艺性和经济性既要求刀具材料本身的可切削性能、耐磨性能、热处理性能、焊接性能等要好，且又要资源丰富，价格低廉.2.常用刀具材料分类、特点及应用刀具材料可分为工具钢、高速钢、硬质合金、陶瓷和超硬材料等五大类。

常用刀具材料的主要性能及用途见表2-1.表2—1 常用刀具材料的主要性能加工，不切削铁族金属2。

1 高速钢2。

1。

1 普通高速钢普通高速钢指用来加工一般工程材料的高速钢，常用的牌号有：(1）W18Cr4V（简称W18）。

常用的硬质合金① 钨钴类硬质合金（YG）它由碳化钨和钴构成。

其硬度为89～91.5HRA，耐热性为800～900 ℃，主要用于加工铸铁、有色金属及其合金，以及非金属材料和含钛的不锈钢等工件材料。

常用的牌号有 YG3、YG6、YG8等，G后面的数字为 Co 的百分含量。

硬质合金中含钴量越多，韧性越好，适合于粗加工，含钴量少者用于精加工。

② 钨钛钴类硬质合金（YT）它是由碳化钨、碳化钛和钴构成，其硬度为89.5～92.5HRA，耐热性为900～1000 ℃。

常用的牌号有 YT5、YT14、YT15、YT30，T后面的数字为 TiC 的百分含量。

当TiC的含量较多、Co的含量较少时，硬度和耐磨性提高，但抗弯强度有所下降。

主要用于加工塑性材料，(如A3钢、20号钢、45号钢等)但它不适合加工含Ti 元素的不锈钢，因为两者的Ti元素亲和作用较强，会发生严重的粘结，使刀具磨损加剧。

③ 钨钽（铌）钴类硬质合金（YA）它是由碳化钨、碳化钽（碳化铌）和钴构成，有较高的常温硬度和耐磨性，同时能细化晶粒，也可提高高温硬度、高温强度和抗氧化能力。

常用的牌号有 YA6，适合于对冷硬铸铁、有色金属及其合金进行半精加工，也可对高锰钢、淬火钢等材料进行精加工和半精加工。

④ 钨钛钽（铌）钴类硬质合金YW）它是由碳化钨、碳化钛、钴以及加入少量碳化钽或碳化铌构成。

其抗弯强度、韧性、抗氧化能力、耐热性和高温硬度都有很大的提高。

是一种既能加工钢材，又能加工铸铁、有色金属及其合金，通用性能好的刀具材料，常用的牌号有 YW1、YW2。

⑤ 碳化钛基硬质合金（YN）它是由碳化钛、镍和钼构成。

它的硬度高（ 92.5HRA），具有较高的抗氧化能力、较高的耐磨性、耐热性（1100 ℃ ～1300 ℃）和抗月牙洼磨损能力。

主要用于碳钢、合金钢、工具钢、淬火钢等连续切削的精加工，常用的牌号有YN10。

3）其它刀具材料① 陶瓷陶瓷刀具材料是以人造的化合物为原料，在高压下成形和在高温下烧结而成的，硬度为91～95HRA，耐热性高达1200 ℃以上，化学稳定性好，与金属的亲和力小，与硬质合金相比切削速度可提高 3～5倍。

第一章常用刀具材料介绍一．刀具材料的基本性能在切削过程中，刀具切削部分是在很大的切削力、较高的切削温度及剧烈摩擦等条件下工作的，同时，由于切削余量和工件材质不均匀或切削时形不成带状切屑，还伴随冲击和振动，因此刀具切削部分的材料应具备以下几方面的性能：1．高的硬度刀具材料的硬度必须高于工件材料的硬度，以便切入工件。

一般常温时硬度在60HRC以上,对某些难切除材料，刀具的硬度要求在HRC65以上。

2．高的耐磨性刀具在切削加工中经受剧烈摩擦，要求其磨损要小，通常刀具材料的硬度越高，耐磨性越好。

3．高的耐热性耐热性（又称红硬性）是指刀具在高温下能够保持其硬度的性能。

它是衡量刀具材料切削性能的主要指标。

4．足够的强度和韧性在切削过程中，刀具要经得起所承受的各种应力和冲击，才能防止刀具的崩刃或脆性断裂。

5．良好的工艺性刀具材料应具备良好的可加工性和垫处理性。

此外，还应考虑到刀具材料的经济性。

经济性差的刀具材料难以推广使用。

二．刀具材料的种类及选用常用的刀具材料有碳素工具钢、合金工具钢、高速钢、硬质合金及陶瓷材料等，其中应用最多的是高速钢和硬质合金。

1.碳素工具钢碳素工具钢是指含碳量为0.65%-1.35%的优质高碳钢，淬火硬度可达HRC60～65。

刀具刃磨时容易达到锋利，价格低廉。

这类钢由于耐热性很差（200-250℃），允许的切削速度很低（V≤10m/min），只适宜做一些低速手动工具，如板牙、手工锯条、锉刀等。

常用的牌号是T7A、T8A……T13A等。

2.合金工具钢合金工具钢是指含铬、钨、硅、锰等合金元素的低碳合金钢。

其碳的质量分数为0.85%-1.5%，合金元素的总质量分数在5%以下。

合金工具钢有较高的耐热性（300-400℃），可以允许有较高的切削速度下工作；此外这类钢淬透性较好，热处理变形小，耐磨性较好，因此可以用于截面积较大要求热处理变形较小，对耐磨性及韧度有一定要求的低速切削刀具，如板牙、丝锥、铰刀、拉刀等。

数控刀片的基础知识第一部分：硬质合金1概念；用粉末冶金法生产的由难熔金属化合物（硬质相）和粘结金属（粘结相）所构成的复合材料。

常用的碳化物包括：WC TiC TaC（碳化钽）NbC（碳化铌）等常用的粘结剂：Co Ni Fe硬质合金的强度主要取决于钴的含量。

硬质合金的两个因素主要包括强度和硬度，这两个因素是相互矛盾的。

随着强度的增大硬度可能会降低，硬质合金型号区分就是这两个参数不同节点的区分。

2硬质合金的特点1）高硬度、高耐磨性2）高弹性模量3）高抗压强度4）化学稳定性好（耐酸、碱、高温氧化）5）冲击韧性较低6）膨胀系数低，导热、导电与铁及其合金相近但硬质合金脆性大，不能进行切削加工；与工具钢相比硬质合金的有下列优点：a 提高刀具的使用寿命；b 提高切削效率和劳动效率；c 提高工件光洁度和精度；d可以加工高速钢难以加工的耐热合金、效合金、特硬铸铁等难加工材料。

3 概念；连续切削：在切削过程中，切削刃始终与工件接触的切削。

断续切削：在切削过程中，切削刃间断地与工件接触的切削。

高速切削：比常规切削要高出数倍的速度对零件进行切削加工的一项先进技术。

4 数控刀片的精度等级常见刀具材料有高速钢、硬质合金、涂层硬质合金、陶瓷、立方氮化硼和金刚石等。

加工工件材料的类型主要有:钢P、不锈钢M、铸铁K、有色金属N、优质合金S、淬硬材料H。

数控刀片的精度等级:例如型号CNMG120408，第三个字母M表示刀片的制造精度。

第二部分：硬质合金的成份、结构及性能1 硬质合金主要包括以下几部分Wc—耐磨相Co—韧性相Tic Tac Nbc—硬质相Crc Vc(碳化钒)—抑制相结构：两相组织和三相组织，而三项组织决定了硬质合金的品质。

硬质合金基体（骨架）+刀片的结构和形状（血肉）+涂层(皮肤)2 硬质合金的分类1）钨钴类（WC+Co）硬质合金（YG）相当于K类2）钨钛钴类（WC+TiC+Co）硬质合金（YT）型相当于P类3) 钨钽钴类（WC+TaC+Co）硬质合金（YA）相当于G类4）钨钛钽钴类（WC+TiC+TaC+Co）)硬质合金(YW) 相当于M类P类钢材加工M类不锈钢难加工材料K类铸铁及有色金属G类矿山地质工具* 性能指标：密度，硬度，抗弯强度，矫顽磁力，钴磁等.3 硬质合金的生产工艺流程传统的工艺流程数控刀片的工艺流程配料→球磨→喷雾干燥→压制→烧结→毛检→研磨→半检→钝化→清洗→涂层→成检混合料的制备：成份是什么？又通过那几个环节制备（配料－湿磨－干燥－过筛）配料组分布均匀决定了压制性能以及整个产品的质量4 合金的生产湿磨的介质？酒精乙烷丙酮压制的概念：在模孔中填入混合料，然后压力机加压将粉沫状的混合料挤压成具有一定形状和尺寸的产品压制通常分为三个阶段？1）压块密度随压力增加而迅速增大；孔隙急剧减少。

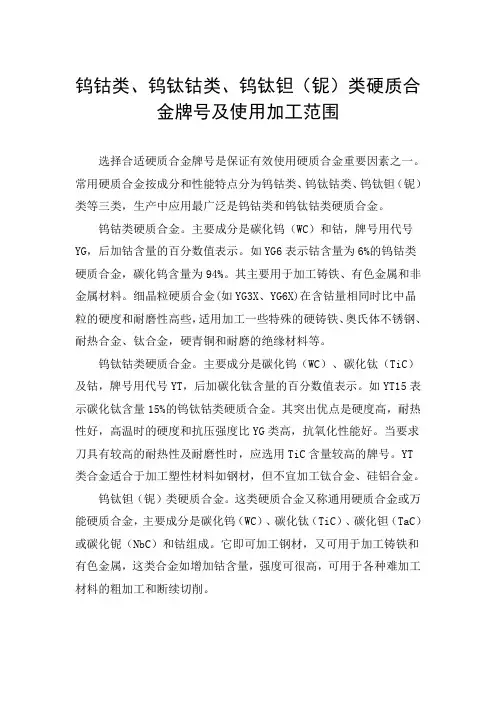

钨钴类、钨钛钴类、钨钛钽（铌）类硬质合金牌号及使用加工范围
选择合适硬质合金牌号是保证有效使用硬质合金重要因素之一。

常用硬质合金按成分和性能特点分为钨钴类、钨钛钴类、钨钛钽（铌）类等三类，生产中应用最广泛是钨钴类和钨钛钴类硬质合金。

钨钴类硬质合金。

主要成分是碳化钨（WC）和钴，牌号用代号YG，后加钴含量的百分数值表示。

如YG6表示钴含量为6%的钨钴类硬质合金，碳化钨含量为94%。

其主要用于加工铸铁、有色金属和非金属材料。

细晶粒硬质合金(如YG3X、YG6X)在含钴量相同时比中晶粒的硬度和耐磨性高些，适用加工一些特殊的硬铸铁、奥氏体不锈钢、耐热合金、钛合金，硬青铜和耐磨的绝缘材料等。

钨钛钴类硬质合金。

主要成分是碳化钨（WC）、碳化钛（TiC）及钴，牌号用代号YT，后加碳化钛含量的百分数值表示。

如YT15表示碳化钛含量15%的钨钛钴类硬质合金。

其突出优点是硬度高，耐热性好，高温时的硬度和抗压强度比YG类高，抗氧化性能好。

当要求刀具有较高的耐热性及耐磨性时，应选用TiC含量较高的牌号。

YT
类合金适合于加工塑性材料如钢材，但不宜加工钛合金、硅铝合金。

钨钛钽（铌）类硬质合金。

这类硬质合金又称通用硬质合金或万能硬质合金，主要成分是碳化钨（WC）、碳化钛（TiC）、碳化钽（TaC）或碳化铌（NbC）和钴组成。

它即可加工钢材，又可用于加工铸铁和有色金属，这类合金如增加钴含量，强度可很高，可用于各种难加工材料的粗加工和断续切削。

WC硬质合金的属性常用的硬质合金以 WC为主要成分，根据是否加入其它碳化物而分为以下几类：1、钨钴类（ WC+Co）硬质合金（ YG）它由 WC和 Co组成，具有较高的抗弯强度的韧性，导热性好，但耐热性和耐磨性较差，主要用于加工铸铁和有色金属。

细晶粒的 YG类硬质合金（如 YG3X、YG6X），在含钴量相同时，其硬度耐磨性比 YG3、 YG6高，强度和韧性稍差，适用于加工硬铸铁、奥氏体不锈钢、耐热合金、硬青铜等。

2、钨钛钴类（ WC+TiC+Co）硬质合金（ YT）由于 TiC的硬度和熔点均比 WC高，所以和 YG相比，其硬度、耐磨性、红硬性增大，粘结温度高，抗氧化能力强，而且在高温下会生成 TiO 2,可减少粘结。

但导热性能较差，抗弯强度低，所以它适用于加工钢材等韧性材料。

3、钨钽钴类（ WC+TaC+Co）硬质合金（ YA）在 YG类硬质合金的基础上添加 TaC(NbC),提高了常温、高温硬度与强度、抗热冲击性和耐磨性，可用于加工铸铁和不锈钢。

4、钨钛钽钴类（ WC+TiC+TaC+Co） )硬质合金 (YW)在 YT类硬质合金的基础上添加 TaC(NbC),提高了抗弯强度、冲击韧性、高温硬度、抗氧能力和耐磨性。

既可以加工钢，又可加工铸铁及有色金属。

因此常称为通用硬质合金（又称为万能硬质合金）。

目前主要用于加工耐热钢、高锰钢、不锈钢等难加工材料。

5、WC: 分子量 195.86; Tungsten carbide性质：化学式WC。

黑色六方结晶。

密度15.63g/cm3(18℃)。

熔点(2870±50)℃。

沸点6000℃。

莫氏硬度约9、不溶于水，溶于硝酸和氢氟酸的混合液和王水。

耐酸性强。

硬度高。

弹性模量大。

导电度为金属的40％。

化学性质稳定。

低于400℃时不与氯气作用。

用炭黑与钨粉加热至1400～1500℃制得。

大量用作高速切削车刀、窑炉结构材料、喷气发动机部件、金属陶瓷材料、电阻发热元件等制得。

分类与牌号
①钨钴类硬质合金
主要成分是碳化钨（WC）和粘结剂钴（Co）。

其牌号是由“YG”（“硬、钴”两字汉语拼音字首）和平均含钴量的百分数组成。

例如，YG8，表示平均WCo=8%，其余为碳化钨的钨钴类硬质合金。

②钨钛钴类硬质合金
主要成分是碳化钨、碳化钛（TiC）及钴。

其牌号由“YT”（“硬、钛”两字汉语拼音字首）和碳化钛平均含量组成。

例如，YT15，表示平均WTi=15%，其余为碳化钨和钴含量的钨钛钴类硬质合金。

③钨钛钽（铌）类硬质合金
主要成分是碳化钨、碳化钛、碳化钽（或碳化铌）及钴。

这类硬质合金又称通用硬质合金或万能硬质合金。

其牌号由“YW”（“硬”、“万”两字汉语拼音字首）加顺序号组成，如YW1。

性能特点
硬度高（86～93HRA，相当于69～81HRC）；
热硬性好（可达900～1000℃，保持60HRC）；
耐磨性好。

硬质合金刀具比高速钢切削速度高4～7倍，刀具寿命高5～80倍。

制造模具、量具，寿命比合金工具钢高20～150倍。

可切削50HRC左右的硬质材料。

但硬质合金脆性大，不能进行切削加工，难以制成形状复杂的整体刀具，因而常制成不同形状的刀片，采用焊接、粘接、机械夹持等方法安装在刀体或模具体上使用。

硬质合金刀片牌号大全和型号的识别说明内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.按晶粒大小区分，可分为普通硬质合金、细晶粒硬质合金和亚细、超细晶粒硬质合金，新推出的双晶硬质合金。

型号厂家不同型号不同。

硬质合金刀片，是由硬质合金制成，硬质合金是由难熔金属的硬质化合物和粘结金属通过粉末冶金工艺制成的一种合金材料。

硬质合金刀具型号：1、整体硬质合金刀具类，包含麻花钻，铣刀，铰刀，镗刀,铣刀片,球头铣刀，锯片铣刀，锥度铣刀，光面塞规，圆棒及阶梯钻。

2、镶合金刀具类，包含铰刀、螺旋立铣刀，钻扩成型刀，汽车轮毂刀，三面刃，T型铣刀和各种成型刀。

3、可转位刀具类，包括硬质合金可转位立铣刀,可转位面铣刀，可转位燕尾铣刀和可转位三面刃。

4、高速钢刀具类，包括高速钢成型铣刀，左旋钻，球面铣刀，钴高速钢刀具及各种非标成型高速钢刀具。

5、行业专用刀具类，包含汽车行业专用刀、动员机行业专用刀、缝纫机行业专用刀、模具行业专用刀、纺机业专用刀和印制线路板行业专用刀。

硬质合金车刀是以硬质合金刀片与碳钢材料刀杆焊接而成，具有较高的硬度、耐磨性与耐热性，硬质合金刀片是用高耐磨和高耐热的WC（碳化钨）、TiC(碳化钛)、TaC(碳化钽)和Co(钴)粉末经高温烧结而成，常用的硬质合金刀片有以下几类：1）钨钴（WC+Co）类刀片钨钴类刀片，国内标称YG类，对应的国际标称K类，此类合金刀片用于加工产生短切屑的黑色金属、有色金属及非金属材料，如铸铁、铝合金、铜合金、塑料、硬胶木等。

常用的牌号有YG3、YG6、YG8等，2）钨钛钴（WC+TiC+Co）类刀片钨钛钴类刀片，国内标称YT类，对应的国际标称P类此类合金刀片用于加工产生长切屑的金属材料，如钢、铸钢、可锻铸铁、不锈钢、耐热钢等。

硬质合金是以一种或几种难熔碳化物（碳化钨、碳化钛等）的粉末为主要成分，加入作为粘接剂的金属粉末（钴、镍等），经粉末冶金法而制得的合金。

它主要用于制造高速切削刃具和硬、韧材料切削刃具，以及制作冷作模具、量具和不受冲击、振动的高耐磨零件。

硬质合金的特点（1）硬度、耐磨性和红硬性高硬质合金常温下硬度可达86~93HRA，相当于69~81HRC。

在900~1000℃能保持高硬度，并有优良的耐磨性。

与高速工具钢相比，切削速度可高4~7倍，寿命长5~80倍，可切削硬度高达50HRC的硬质材料。

（2）强度、弹性模量高硬质合金的抗压强度高达6000MPa，弹性模量为（4~7）×105MPa，都高于高速钢。

但其抗弯强度较低，一般为1000~3000MPa。

（3）耐蚀性、抗氧化性好一般能很好地抗大气、酸、碱等腐蚀，不易氧化。

（4）线膨胀系数小工作时，形状尺寸稳定。

（5）成形制品不再加工、重磨由于硬质合金硬度高并有脆性，所以粉末冶金成形烧结后不再进行切削加工或重磨，特需再加工时，只能采用电火花、线切割、电解磨削等电加工或专门的砂轮磨削。

通常由硬质合金制成的一定规格的制品，采用钎焊、粘接或机械装夹在刀体或模具体上使用。

常用硬质合金常用硬质合金按成分和性能特点分为三类：钨钴类、钨钛钴类、钨钛钽（铌）类。

生产中应用最广泛的是钨钴类和钨钛钴类硬质合金。

（1）钨钴类硬质合金主要成分是碳化钨（WC）和钴，牌号用代号YG（“硬”、“钴”两字汉语拼音字首），后加钴含量的百分数值表示。

如YG6表示钴含量为6%的钨钴类硬质合金，碳化钨含量为94%。

（2）钨钛钴类硬质合金主要成分是碳化钨（WC）、碳化钛（TiC）及钴，牌号用代号YT（“硬”、“钛”两字汉语拼音字首），后加碳化钛含量的百分数值表示。

如YT15表示碳化钛含量15%的钨钛钴类硬质合金。

（3）钨钛钽（铌）类硬质合金这类硬质合金又称通用硬质合金或万能硬质合金，主要成分是碳化钨（WC）、碳化钛（TiC）、碳化钽（TaC）或碳化铌（NbC）和钴组成。
