端面粗车循环G72

复合形状粗车循环
回顾G71指令
G71指令格式
G71 U( d) R(e) P(nt) Q(nf) X( u) Z( w) F_S_T_ ；
G00进给
w
G01进给
u
e
最后一刀走刀路径
G71刀具循环路径
端面粗车循环G72
1、概述：
G72指令称为端面粗车复合循环指令。端 面粗车复合循环指令G72的含义与G71类似，不 同之处是刀具平行于X轴方向切削，它是从外 径方向向轴心方向切削端面的粗车循环，该循 环方式适用于长径比较小的盘类工件端面粗车。
G72 W__2_ R__1_ P1 Q2 X0_._5F0.2;
｝ M__0_3_S_8_0_0__T_0_2_0_2; 精加工程序
G__0_X_2_7__Z_2_____;
N1 G0_-_2_5__;
-----------------B
G__0_1_X_2_3_;F0.2 -----------------C
3、G72指令刀具循环路径
G72 W( d) R(e) P(nt) Q(nf) X( u) Z( w) F_S_T_ ；
C
B
最后一刀走刀路径
F
G
DE
A
G00进给 G01进给
如图所示轴类零件，毛坯为Φ25， 用端面粗车循环G72指令编写加工程序
7 15 11 9
实例 1
Φ22 Φ18 Φ10
H
F
G
E
CD A
B G72编程第一步先走Z向
如图所示轴类零件，毛坯为Φ25， 用端面粗车循环G72指令编写加工程序
实例 2
Φ23 Φ9 Φ6
4
CD B
16 5

锥螺纹切削循环: G92 X(U)___Z(W)___R___ F___
必须指定锥体的 “R” 值。切削功能的用法 与直线切削循环类似。
2. 功能
切削螺纹循环
例：M20xP1.5(0.8、0.6、0.4、0.16)
G00 X22.0 Z5.0 G92 X19.2 Z-18.0 F1.5 X18.6； X18.2； X18.04； G00 X100.0 Z150.0
例：M32xP2.0 (0.9；0.6；0.6；0.4；0.1) G0 X32. Z5.; X29.1; G32 Z-28. F2.0 ; G0 X32.; Z5.; X28.5; G32 Z-28. F2.0 ; G0 X32.; Z5.; X27.9; G32 Z-28. F2.0 ; G0 X32.; Z5.; X27.5; G32 Z-28. F2.0 ; G0 X32.; Z5.; X27.4; G32 Z-28. F2.0 ; G0 X32.; G0 X150.Z150.;
G71外径、内径粗车固定循环
1. 格式 G71U(△d)R(e) G71P(ns)Q(nf)U(△u)W(△w)F(f)S(s)T(t) N(ns)…… ……… N(nf)…… 2. 功能 如果在下图用程序决定A至A’至B的精加工形 状,用△d(切削深度)车掉指定的区域,留精加 工预留量△u/2及△w。 △d:切削深度(半径指定) 不指定正负符号。切削方向依照AA’的 方向决定，在另一个值指定前不会改 变。FANUC系统参数（NO.0717）指定。 e:退刀行程 本指定是状态指定，在另一个值指定 前不会改变。FANUC系统参数 （NO.0718）指定。 ns:精加工形状程序的第一个段号。 nf:精加工形状程序的最后一个段号。 △u：X方向精加工预留量的距离及方 向。（直径/半径） △w: Z方向精加工预留量的距离及方 向。 例：G71 U1.5 R1. ; G71 P1 Q2 U0.15 W0.1 F0.12 ; N1… … N2… 注：内径加工U为负，如U-0.15

• 9、使用切槽刀加工沟槽时，切深一定要小 刀宽
• 10、加工沟槽时，必须采用G1/G81加工一 刀直槽
端面复合循环指令应用

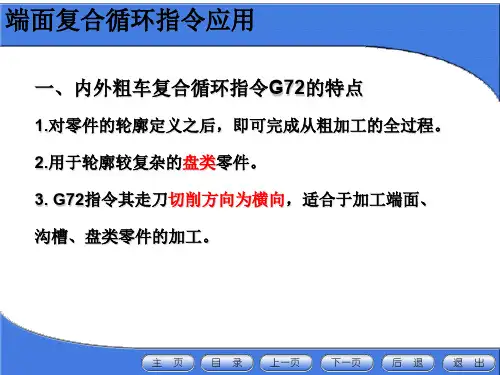

一、内外粗车复合循环指令G72的特点
1.对零件的轮廓定义之后，即可完成从粗加工的全过程。 2.用于轮廓较复杂的盘类零件。 3. G72指令其走刀切削方向为横向，适合于加工端面、 沟槽、盘类零件的加工。
端面复合循环指令应用
二 G72指令的格式
G72 W(△d) R(e) P(ns) Q(nf) X(△u) Z(△w) F(f) S(s) T(t) 式中： △d-是切深，无正负号，纵向值； e是退刀量，无正负号，纵向值； ns--精加工轮廓程序段中开始程序段的段号； nf--精加工轮廓程序段中结束程序段的段号； △u--X轴向精加工余量（直径量）； △w--Z轴向精加工余量； f、s、t--F、S、Leabharlann 代码。三、 G72指令的轨迹
端面复合循环指令应用
+U +W
5
.0
05 -0
3
φ
端面复合循环指令应用
注意事项
1.ns→nf程序段中的F、S、T功能，即使被指定也对粗车循环无效。 2.零件轮廓必须符合X轴、Z轴方向同时单调增大或单调减少。 3.在顺序号为ns、nf的顺序段中，必须使用G00或G01指令。 4.在顺序号为ns的顺序段中，使用G72指令时，不得有X轴方向的位移。 5.处于ns到n于程序段之间的精加工程序不应包含有子程序。 7.△w有正、负之分，用加工左边时其值为正，反之为负。 8.△u有正、负之分，外圆加工时其值为正，内孔加工时其值为负。

数控车床多重复合循环指令（G70～G76）运用这组G代码，可以加工形状较复杂的零件，编程时只须指定精加工路线和粗加工背吃刀量，系统会自动计算出粗加工路线和加工次数，因此编程效率更高。

1. 外圆粗加工复合循环（G71）指令格式G71 UΔd ReG71 Pns Qnf UΔu WΔw Ff Ss Tt指令功能切除棒料毛坯大部分加工余量，切削是沿平行Z轴方向进行，见图1，图1 外圆粗加工循环A为循环起点，A-A'-B为精加工路线。

指令说明Δd表示每次切削深度（半径值），无正负号；e表示退刀量（半径值），无正负号；ns表示精加工路线第一个程序段的顺序号；nf表示精加工路线最后一个程序段的顺序号；Δu表示Ｘ方向的精加工余量，直径值；Δw表示Ｚ方向的精加工余量。

使用循环指令编程，首先要确定换刀点、循环点A、切削始点A’和切削终点B的坐标位置。

为节省数控机床的辅助工作时间，从换刀点至循环点A使用G00快速定位指令，循环点A的X坐标位于毛坯尺寸之外，Z坐标值与切削始点A’的Z坐标值相同。

其次，按照外圆粗加工循环的指令格式和加工工艺要求写出G71指令程序段，在循环指令中有两个地址符U，前一个表示背吃刀量，后一个表示X方向的精加工余量。

在程序段中有P、Q地址符，则地址符U表示X方向的精加工余量，反之表示背吃刀量。

背吃刀量无负值。

A’→B是工件的轮廓线，A→A’→B为精加工路线，粗加工时刀具从A点后退Δu/2、Δw，即自动留出精加工余量。

顺序号ns至nf之间的程序段描述刀具切削加工的路线。

例题1 图2所示，运用外圆粗加工循环指令编程。

图2 外圆粗加工循环应用N010 G50 X150 Z100N020 G00 X41 Z0N030 G71 U2 R1N040 G71 P50 Q120 U0.5 W0.2 F100N050 G01 X0 Z0N060 G03 X11 W-5.5 R5.5N070 G01 W-10N080 X17 W-10N090 W-15N100 G02 X29 W-7.348 R7.5N110 G01 W-12.652N120 X41N130 G70 P50 Q120 F302. 端面粗加工复合循环（G72）指令格式G72 WΔd ReG72 Pns Qnf UΔu WΔw Ff Ss Tt指令功能除切削是沿平行X轴方向进行外，该指令功能与G71相同，见图3。

固定循环G70、G71、G72、G73、G74、G75G70~G76是CNC车床多次固定循环指令，与单次固定循环指令一样，可以用于必须重复多次加工才能加工到规定尺寸的典型工序。

主要用于铸、锻毛坯的粗车和棒料车阶梯较大的轴及螺纹加工。

利用多次固定循环功能，只要给出最终精加工路径、循环次数和每次加工余量，机床能自动决定粗加工时的刀具路径。

在这一组多次固定循环指令中，G70是G71、G72、G73粗加工后的精加工指令，G74是深孔钻削固定循环指令，G75切槽固定循环指令，G76螺纹加工固定循环。

(1)精车循环G70该指令用于在零件用粗车循环指令G71、G72或G73车削后进行精车，指令格式为：G70 P____Q____U____W____；指令中各参数的意义如下：P：精车程序第一段程序号；Q：精车程序最后一段程序号；U：沿X方向的精车余量；W：沿Z方向的精车余量。

编程注意事项：(1)精车过程中的F、S、T在程序段号P到Q之间指定。

(2)在车削循环期间，刀尖半径补偿功能有效。

(3)在P和Q之间的程序段不能调用子程序。

(4)指定车削余量U和W可分几次进行精车。

图a图b(2)外圆/内孔粗车循环G71该指令适用于毛坯料的粗车外径与粗车内径。

如图a所示为粗车外径的加工路径，图中C 是粗加工循环的起点，A是毛坯外径与端面的交点，B时加工终点。

该指令的执行过程如图a 所示，其指令格式为：G71 U(Δd) R(e)；G71 P____ Q____ U(Δu) W(Δw) F____S____T____；N(P)…………用程序段号P到Q之间的程序段定义A→A΄→B之间的移动轨迹N(Q)……指令中各参数的意义如下：Δd：车削深度，无符号。

车削方向取决于方向AA΄。

该参数为模态值。

E：退刀量，该参数为模态值。

P：精车削程序第一段程序号。

Q：精车削程序最后一段程序号。

Δu： X方向精车预留量的距离和方向。

Δw： Z方向精车预留量的距离和方向。

项目2-5 轴类零件的外径粗精加工★项目内容及要求：1，通过本次学习训练，要求掌握G71/G72指令作用、格式、所带参数含义、编程方法。

2，学习后能正确使用G71/G72指令编程。

★项目理论知识点：项目基础知识一外径粗车复合循环G71指令一、G71指令：外径粗车复合循环1、G71指令格式及意义：用于粗、精车工件外径。

G71 U R P (ns）Q(nf) X Z FN(ns) …………N(nf) ……各参数含义：U—切削深度(背吃刀量、每次切削量)，半径值，无正负号，图2-5-1中的△d。

R—每次退刀量，半径值，无正负，图2-5-1中的e；ns—精加工路线中第一个程序段的顺序号；nf--精加工路线中最后一个程序段的顺序号；X—X方向精加工余量，直径值，图2-5-1中的△u，一般取0.4mm；Z—Z方向精加工余量, 图2-5-1中的△w，一般取0.2mm；F—进给速度（mm/min）2、G71动作运动轨迹：在图2-5-1中：（只绘制了工件的下半部分）C——循环起点实线——进刀路线虚线——退刀路线XZ轴的交点为编程原点图2-5-13、使用G71编程时的说明：(1)应用G71前必须设一循环起点，图图2-5-1中的C点。

(2)G71程序段本身不进行精加工，粗加工是按后续程序段ns~nf给定的精加工编程轨迹A→A′→B→B′，沿平行于Z轴方向进行。

(3)G71程序段不能省略除F、S、T以外的地址符。

G71程序段中的F、S、T只在循环时有效，精加工时处于ns到nf程序段之间的F、S、T有效。

(4)循环中的第一个程序段(即ns段)必须包含G00或G01指令，即A→A′的动作必须是直线或点定位运动，但不能有Z轴方向上的移动。

(5) ns到nf程序段中，不能包含有子程序。

(6)G71循环时可以进行刀具位置补偿，但不能进行刀尖半径补偿。

因此在G71指令前必须用G40取消原有的刀尖半径补偿。

在ns到nf程序段中可以含有G41或G42指令，对精车轨迹进行刀尖半径补偿。

G40 G01/G00 X Z ；
2）刀尖圆弧半径补偿过程：
刀尖圆弧半径补偿的过程分为三步：即刀补的 建立，刀补的进行和刀补的取消
例
4、G72径向粗车复合循环指令
1)适用的场合：圆柱棒料毛坯端面方向 粗车，即径向尺寸变化大，轴向尺寸变 化小的工件形状。
2）指令格式如下： G72 W(Δd) R(e)； G72 P(ns) Q(nf) U(Δu) W(Δw) F S T；
3）指令说明
（1）其中， Δd-轴向切深；
e、 ns、 nf、 Δu、 Δw的含义与G71相 同。
（2）G72循环所加工的轮廓形状，必须 采用单调递增或单调递减的形式。
4）执行路线
d
e 45°
u/ 2
端面粗车复合循环
实例：1、复合固定循环指令编写下图所示 工件的粗、精加工程序。
不适合G71的情况：
当加工图示凹圆弧AB段时，阴影部分的 加工余量在粗车循环时，因其X向的递增 与递减形式并存，故无法进行分层切削 而在半精车时一次性进行切削。
2、G70精车循环指令
当用G71、 G72、 G73粗车工件后， 可以用 G70指令完成精车循环， 即让刀具按粗车循环指 令的精加工路线切除粗加工中留下的余量。 其指 令格式如下：
实例：2、复合固定循环指令编写下图所示 工件的粗、精加工程序。
虑刀尖半径补偿。
为了对上述由刀尖圆弧半径所引起的误差 进行自动补偿， 在加工工件之前， 必须把刀
具半径补偿的有关参数输入到CNC装置中。 参 数包括刀尖半径R值和刀尖方位T参数。 T值与 车刀的形状和刀尖所处的位置有关， 用0～9表 示， 如下图所示。 典型车刀的形状、 位置和
参数之间的关系如下表所示。

实训任务九数控车床复合循环编程及应用（G70～G76）G70~G76是CNC车床多次固定循环指令，与单次固定循环指令一样，可以用于必须重复多次加工才能加工到规定尺寸的典型工序。

主要用于铸、锻毛坯的粗车和棒料车阶梯较大的轴及螺纹加工。

利用多次固定循环功能，只要给出最终精加工路径、循环次数和每次加工余量，机床能自动决定粗加工时的刀具路径。

在这一组多次固定循环指令中，G70是G71、G72、G73粗加工后的精加工指令，G74是深孔钻削固定循环指令，G75切槽固定循环指令，G76螺纹加工固定循环。

一、教学目的和要求1.掌握复合循环编程方法2.能够利用复合循环指令编写加工程序3.掌握精度控制的方法4.了解机床的基本保养常识二、重点难点5.复合循环的编程方法6.能够利用复合循环指令编写加工程序7.掌握精度控制的方法8.了解机床的基本保养常识引入新课：复合固定循环指令，与单一固定循环指令一样，可以用于重复多次加工才能加工到规定尺寸的典型工序。

主要用于铸、锻毛坯的粗车和棒料毛坯需车阶梯较大的轴以及比较复杂的外形加工。

利用复合固定循环指令功能，只要给出最终精加工路径、循环次数和精加工余量，系统根据精加工尺寸自动设定精加工前的形状及粗加工的刀具路径。

三、授课内容运用这组G代码，可以加工形状较复杂的零件，编程时只须指定精加工路线和粗加工背吃刀量，系统会自动计算出粗加工路线和加工次数，因此编程效率更高。

(1)精车循环G70该指令用于在零件用粗车循环指令G71、G72或G73车削后进行精车，指令格式为：G70 P____Q____U____W____；指令中各参数的意义如下：P：精车程序第一段程序号；Q：精车程序最后一段程序号；U：沿X方向的精车余量；W：沿Z方向的精车余量。

编程注意事项：(1)精车过程中的F、S、T在程序段号P到Q之间指定。

(2)在车削循环期间，刀尖半径补偿功能有效。

(3)在P和Q之间的程序段不能调用子程序。

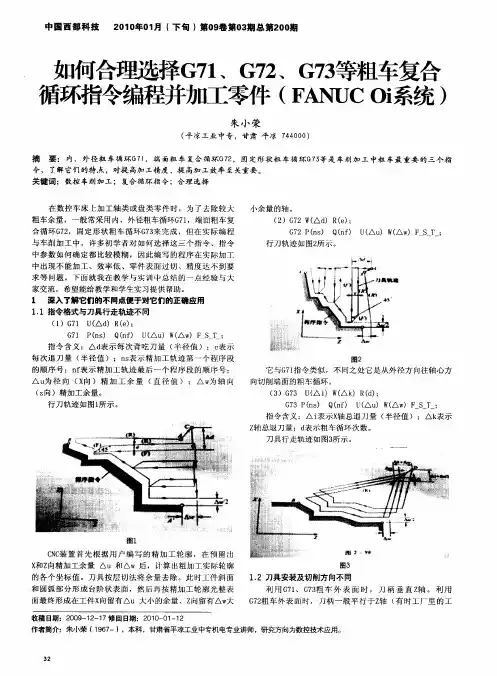

３２
