一、数字印刷概念 1.数字印刷 数字式页面直接转换成印刷品，无需其他
中间环节的印刷复制技术。
无版； 可变信息印刷； 流程缩短。
h
2.数字印刷机
（1）黑白数字印刷机
电信、邮政、票据和办公室系统
（2）彩色数字印刷机
海德堡DI数字印刷机（印刷机上完成制版） Hp Indigo推出的数字印刷机（电子油墨） Xeikon和施乐公司推出的数字印刷机（可变数
h
二、喷墨印刷在数字打样中的应用
直接将数据文件通过计算机的色彩输出设备打 印出彩色样张的技术。
彩色喷墨打样机
h
三、喷墨印刷在CTP中的应用
在固体喷墨方式下，使用表面经过亲水处理的的 版基，在印版表面形成亲油的固体墨图文，可以 直接装到胶印机上使用。
固体型油墨——可溶性好的固态蜡基油墨。
h
性能要求：吸墨速度快，墨滴不扩散 还应具有以下性能：
要有良好的记录性能，有较高的分辨率，印出的图像 清晰美观，色彩均匀，印刷效果理想；
记录速度快，吸收能力强，吸收速度快，喷上的墨水 能够快速蒸发干燥，避免墨点在承印物表面上扩散；
保存性好，耐水、耐光，不易褪色。
h
第五节 喷墨印刷在数字印刷中的应用
h
（1）高光喷墨打印纸
支持体为涂塑（RC）纸基； 适合色彩鲜明有照片效果的图像输出； 分辨率高； 良好的耐光性和色牢度； 一般配高档打印机。
h
（2）哑光喷墨打印纸
支持体为涂塑（RC）纸基； 中等光泽； 分辨率高； 适合有照片效果的图像输出，色彩鲜艳饱满； 良好的耐光性。
h
（3）特种专业喷墨打印纸
据印刷）
h
海德堡速霸DI 46-4直接成像印刷机
速霸DI 46-4印刷机外观图
速霸DI 46-4印刷机结构图
h
Indigo公司的E-Print 1000数字化印刷机
☆印版滚筒可以多次感光 成静电图（负）；
☆激光成像；
☆高压喷出液体油墨，带 静电（正）
☆四个单色，依次成像着 墨，叠印。
E-Print 1000彩色数字化印刷机结构图
h
特点：
一排或多排喷嘴； 移动部件少，可靠性强； 墨水为水基溶液、加热迅速气化； 缺点：
加热易使墨水发生化学变化； 墨水微粒的方向性和体积不易控制，打印线条边缘参
差不齐，影响打印质量受影响。
h
2.微电压式喷墨印刷机的工作原理
h
喷墨头结构：
h收缩式h源自3.间歇喷墨式静电拉引喷墨印刷
快速固化性可缩短后续工序时间； UV油墨价格贵，成本太高； UV油墨柔软性不好，如果卷曲过度，就会发
生断裂。
h
二、承印材料
喷墨印刷的特性决定了它的承印物可以多 种多样，如纸张、塑料和金属等。
1.彩色喷墨打印纸的种类和特点 种类：
高光喷墨打印纸 哑光喷墨打印纸 特种专业喷墨打印纸 PVC喷墨打印纸
四、喷墨印刷在CTS中的应用
网印的计算机直接制版技术是指不需要用 底片晒版，而是由计算机直接把影像输出 到丝网印版上。
喷墨印刷

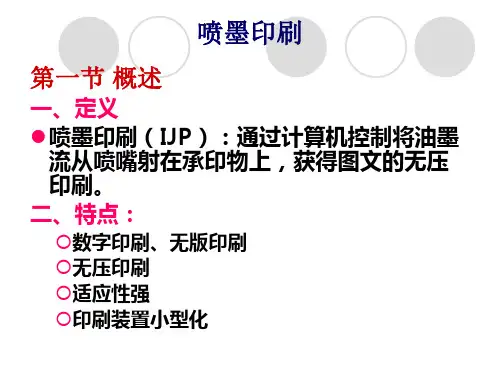

第一节 概述
一、定义 喷墨印刷（IJP）：通过计算机控制将油墨
流从喷嘴射在承印物上，获得图文的无压 印刷。 二、特点：
数字印刷、无版印刷 无压印刷 适应性强 印刷装置小型化
h
三、应用 与其他印刷联机作业 包装印刷：商标、条形码等 办公自动化 数码打样 特殊承印物：瓦楞纸、陶瓷、玻璃等
h
三、彩色喷墨印刷机
h
第四节 喷墨印刷材料
一、喷墨油墨
以30000-50000滴/s的喷射速度喷出直径为1 微米的墨滴，要求油墨具有特殊性——黏度低。
基本类型
水性油墨 溶剂型油墨 UV光固化油墨
h
水性油墨
墨色稳定、亮度高、着色力强、印后附着力强、 干燥速度可调
不易燃 不含挥发性有毒有机溶剂 印刷性能和质量、光泽性低于溶剂型油墨的标
h
第二节 喷墨印刷机的组成及分类 一、喷墨印刷机组成
喷墨头
承印物
喷墨控制器
承印物驱动机构
系统控制器
h
二、喷墨印刷机分类
按喷墨速度、墨滴形成、如何控制墨滴在空气中的运行分类：
连 续 喷式
偏转 不偏转
连续阵列 连续区域可调
墨
技 术
间 歇
热发泡式
弯曲型 推挤型 剪力型 收缩管型
按
需 式 微电压式
侧喷式 顶喷式
h
第三节 工作原理 一、连续式喷墨印刷工作原理 1.连续偏转墨滴喷墨印刷工作原理
h
2.连续不偏转墨滴喷墨印刷工作原理
h
3.连续阵列喷墨印刷工作原理
连续阵列喷墨印刷机由许多个喷嘴按阵列式排列组成， 如在金属板上刻蚀一单列小孔 ，墨水腔中的油墨通过压 电晶体的谐振器分裂成为一串单个的细小墨滴，每个喷 嘴中都可以喷射连续的墨滴流，而墨滴流中的每一墨滴 又能独立受到控制，并且墨滴的大小和间距都是均一的。
h
4.连续区域阶调可变喷墨印刷的工作原理
不同的墨滴束对准同一个打印点，产生类似于凹 印的效果，看上去是连续变化的色调。
h
5.连续喷墨式-无静电分裂墨粒印刷
h
二、间歇（按需）式喷墨印刷机工作原理
按打印头工作方式分：热发泡、微电压 1.热发泡式喷墨印刷机的工作原理
侧喷型
h
顶喷型：用在HP及Lexmark的喷墨打印机
☆ 喷嘴中的墨由供墨装置轻压后，在喷嘴处形成突出的半月 形，但不喷出；
☆ 喷嘴前有一电极板，突出的墨滴在高压作用下，被静电力 拉引出来，形成有一定运动速度的墨滴；
☆ 通过前面三种形式完成印刷。
h
优点
墨点形状规则 墨点大小可控 喷射速度可控 定位准确 墨水选择范围广 腐蚀机会少 结构简单紧 喷头寿命长等
支持体为涂塑（RC）纸基，内含荧光剂和磁性 材料；
有防伪、防复制功能； 抗紫外线，有耐光性； 适合有照片效果的图像输出及特种制作。
h
（4）PVC喷墨打印纸
支持体为塑料薄膜和纸的复合制品； 机械强度好、输出画面质量高、吸墨性好； 良好的室内耐光性； 适合有照片效果的图像输出。
h
2、彩色喷墨打印纸要求
准
h
溶剂型油墨
能适应各种承印材料； 所采用的承印材料价格也相对较便宜； 使户外图像有更好的耐久力，无需覆膜，开拓
了广告牌、车身广告和所有以前印刷不可能进 入的领域； 排放有害物质。
h
UV油墨
UV油墨具有特有的固化方式，即不依靠渗透 和蒸发而快速固化，节能化干燥；
对基材有广泛的印刷适性（几乎可在所有的材 料上印刷）；
