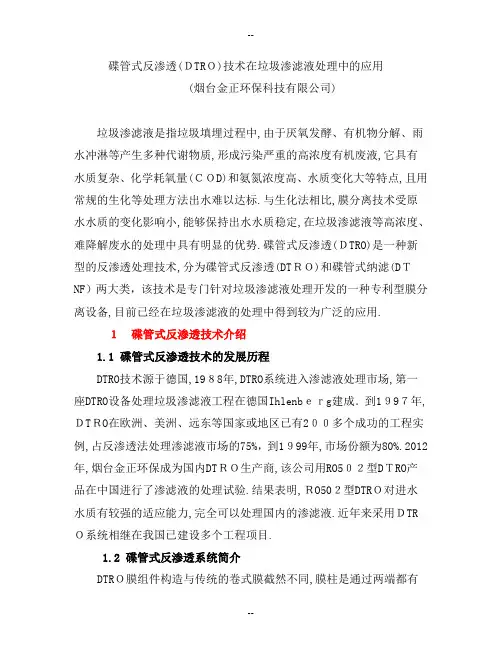

碟管式反渗透(ＤTRＯ)技术在垃圾渗滤液处理中的应用(烟台金正环保科技有限公司)垃圾渗滤液是指垃圾填埋过程中,由于厌氧发酵、有机物分解、雨水冲淋等产生多种代谢物质,形成污染严重的高浓度有机废液,它具有水质复杂、化学耗氧量(ＣＯD)和氨氮浓度高、水质变化大等特点,且用常规的生化等处理方法出水难以达标.与生化法相比,膜分离技术受原水水质的变化影响小,能够保持出水水质稳定,在垃圾渗滤液等高浓度、难降解废水的处理中具有明显的优势.碟管式反渗透(ＤTRO)是一种新型的反渗透处理技术,分为碟管式反渗透(DTＲＯ)和碟管式纳滤(DＴNF）两大类，该技术是专门针对垃圾渗滤液处理开发的一种专利型膜分离设备,目前已经在垃圾渗滤液的处理中得到较为广泛的应用.１碟管式反渗透技术介绍1.1 碟管式反渗透技术的发展历程DTRO技术源于德国,19８8年,DTRO系统进入渗滤液处理市场,第一座DTRO设备处理垃圾渗滤液工程在德国Ihlenbｅｒg建成．到1９9７年,ＤTＲO在欧洲、美洲、远东等国家或地区已有2００多个成功的工程实例,占反渗透法处理渗滤液市场的75%，到1９99年,市场份额为80%.2012年,烟台金正环保成为国内DTＲＯ生产商,该公司用RO5０２型DＴRO产品在中国进行了渗滤液的处理试验.结果表明,ＲO50２型DTRＯ对进水水质有较强的适应能力,完全可以处理国内的渗滤液.近年来采用ＤTR Ｏ系统相继在我国已建设多个工程项目.1.2 碟管式反渗透系统简介DTRＯ膜组件构造与传统的卷式膜截然不同,膜柱是通过两端都有螺纹的不锈钢管将一组导流盘与反渗透膜紧密集结成筒状而成的(见图１)．碟管式膜组的优良性能依赖于品质优良的反渗透膜片和导流盘(图２).导流盘表面有一定方式排列的凸点,使处理液形成湍流，增加透过速率和自清洗功能.导流盘将膜片夹在中间，使处理液快速切向流过膜片表面。
（图１）(图2)1.3 碟管式反渗透处理系统工艺流程根据不同的进水水质、出水要求及工程成本,垃圾渗滤液处理系统可采用两级ＤＴRO、单级DTRO、MBR+单级DTRＯ／ＮＦ、DTＲO与DTNF组合等工艺.目前采用较多的是两级DTRO工艺，一般来讲可以达到《生活垃圾填埋场污染控制标准(GB１6889－ 2008)》排放标准,满足中水回用要求;单级ＤTＲO主要用于污染指标较低的渗滤液;MBR+单级ＤTＲＯ/ＮF适合处理可生化性较好的渗滤液类型;如果在出水指标允许的条件下,还可以应用DＴNF,或使用ＤTRO与DＴNF组合系统,既满足去除率又可去除部分单价盐类.典型两级DTＲＯ工艺流程如下:填埋场的渗滤液从调节池由漂浮泵输送至原水罐,先经砂滤器和芯滤器作预处理,经过预处理的渗滤液直接进入一级DＴRO系统,第一级反渗透系统产生的透过液排向第二级反渗透的进水端,浓缩液排入浓缩液储池,第二级反渗透处理第一级透过液，二级的透过液进入清水池,浓缩液进入第一级反渗透的进水端,进行进一步的处理．浓缩液回灌、蒸发或外运.1.４碟管式反渗透处理系统的特点专门为处理高浓度料液而设计;解决了膜片堵塞问题,不依赖特别的预处理；膜片使用寿命超过3年，提高了系统的稳定性;操作简便，可远程控制,远程诊断;土建设施少，占地面积小;浓缩倍数高,回收率高;出水稳定达标.2 碟管式反渗透处理系统的工程应用碟管式反渗透设备根据用户的需求可以设计成集装箱式、室内式和车载式.例如：重庆长生桥垃圾填埋场渗滤液处理系统为３个集装箱式碟管式反渗透设备ｗww.dtro-chiｎａ．cｏm;北京南宫堆肥场为1个集装箱式设备,北京阿苏卫垃圾填埋场、北京安定垃圾填埋场渗滤液处理系统为室内式设备,碟管式反渗透中试车演示设备为车载式设备;碟管式反渗透设备根据所要求的系统回收率可选择是否需要高压反渗透,一般垃圾填埋场渗滤液的电导率低于20 000霺/cｍ,要求回收率< ８0%时,用常压反渗透，运行压力在2~ 4 MＰa范围内.例如:重庆长生桥垃圾填埋场、北京南宫堆肥场、北京阿苏卫垃圾填埋场渗滤液处理设备,现有垃圾填埋场渗滤液处理系统中多数为常压反渗透设计.若电导率高于30 00０霺/cm,要求回收率> ８0%时,则考虑采用高压反渗透,压力可达12 MPａ,例如北京安定垃圾填埋场渗滤液处理设备．碟管式反渗透设备的控制系统可以根据用户需求进行设计,主要分为全自动和部分全自动.全自动为进水和出水系统完全自动控制,目前，大部分垃圾填埋场的碟管式反渗透处理系统采用全自动控制方式.部分全自动多用于单级反渗透,适合出水水质要求灵活的系统．２003年以来,碟管式反渗透处理系统在我国北京、上海等地已有多个工程项目，2005年以后国内主要工程应用项目、工程规模、主体工艺等见表１.３碟管式反渗透处理系统典型工程实例分析选用深圳老虎坑、上海黎明和沈阳老虎冲、大辛垃圾渗滤液处理系统进行典型工程实例分析．3．1 深圳老虎坑垃圾填埋场渗滤液处理系统深圳市宝安区老虎坑老虎坑垃圾卫生填埋场采用的是MBR＋单级DTRO／ＮF工艺,即生化处理部分采用MBR工艺,深度处理采用碟管式纳滤和碟管式反渗透相结合的处理工艺,采用部分纳滤工艺,一方面可以增加水的透过量，另一方面,纳滤膜对于一价离子的截留率低,而对高价态离子截留率高,纳滤工艺降低了浓缩液的含盐量，有利于浓缩液回灌到垃圾填埋场.本设计是一个室内安装式一级处理系统,DTＲＯ/ＮF系统设计原水处理量为3９３.65 m3/ｄ,原水电导率为１5 00０~ 2０ 0００霺/c ｍ时，系统回收率为8１．3％，具体工艺流程见图3,表２为渗滤液的处理效果.从表２可以看出,深圳老虎坑垃圾填埋场渗滤液处理系统的实际出水水质良好,可以达到系统设计指标.3．2 上海黎明坑垃圾填埋场渗滤液处理系统上海市浦东新区黎明生活垃圾填埋场采用两套DTRO系统,分别为RＯAW９15２DTG7４和ROAW9１52ＤTＧ30(以下简称大、小系统)．渗滤液处理能力近期为400 m3/d(并联工艺)，远期为２１0m3/d(串联工艺)，工艺流程见图4和图５.主体设备ＤＴRO系统由预处理系统、膜组反渗透系统、膜污染控制系统、脱气器、自动控制系统等几部分组成，整套设备由中央控制系统集中控制.图4为单级处理工艺，两套反渗透系统(型号为９15２DTG74/30)并列排列,净水回收率为7５%(电导率设计值低于15 ０00靤/cm）,设计平均流量为400 ｍ3／ｄ,浓缩液作回灌处理,净水排入城市污水处理厂进行进一步处理.图5为两级DTRO反渗透系统处理工艺(串联),DTＧ74(大系统)作为一级反渗透,净水回收率为７５%.DTＧ３０（小系统)作为二级反渗透,净水回收率为9０%,表3为上海黎明垃圾填埋场渗滤液的处理效果.上海黎明渗滤液处理系统从2005年运行至今将近5年,一直以单级并联方式运行,运行情况良好.在设备连续运行期间,每7天用清洗剂Ａ(碱性清洗剂)进行一次化学清洗,A类清洗剂主要用于去除有机沉淀物和污染;14天用清洗剂C进行一次酸性清洗,C类清洗剂用于去除铁锈、无机物结垢等.由于设备运行期间膜片的清洗和保养情况较好,所以尽管膜片已使用接近5年，且目前的实际进水水质与设计值相比较差，但是碟管式反渗透设备出水仍能满足系统设计要求.3．３沈阳老虎冲、大辛垃圾渗滤液处理系统老虎冲生活垃圾处理场是沈阳市第一座规范化生活垃圾填埋场,于2003年正式投入使用,老虎冲垃圾填埋场原有一套渗滤液处理工程,于２０04年5月建成，为两级厌氧-好氧深度处理辅以气浮、消毒工艺．2005年,由于原工艺不能满足渗滤液水质变化,业主经过考察，决定采用两级碟管式反渗透系统.大辛生活垃圾处理场是沈阳市第二个卫生填埋场,采用的也是两级DTＲO处理工艺，老虎冲和大辛生活垃圾处理场的渗滤液处理量均为2３0 m3/d,这两套设备的设计进、出水水质见表4,主要技术参数见表5．沈阳老虎冲和大辛生活垃圾处理场碟管式反渗透处理装置投入运行后，最终的的出水水质经检测均可达到设计指标。
DTRO碟管式反渗透膜组件工作原理详解碟管式反渗透（Disk Tube Reverse Osmosis，DTRO）膜组件由许多垂直排列的碟管单元组成，每个单元包括一个内外置式反渗透膜和夹持膜的环。
膜组件中的海水便是在内置的反渗透膜中进行处理的。
DTRO膜组件的工作原理可以描述为以下几个步骤：1.进料水处理：进料水经过预处理系统去除悬浮物、泥沙、有机物等杂质，以保护反渗透膜免受污染和堵塞。
2.进料水进入碟管单元：处理后的进料水通过进料管道进入DTRO膜组件，经过内置的反渗透膜进行处理。
3.水的分离过程：膜组件中的反渗透膜对水进行分离，实现去除溶解的无机盐和有机物的目的。
在反渗透膜的作用下，水从高浓度的一侧（进料侧）透过半透膜，流入低浓度的一侧（浓水侧）。
在此过程中，溶解在水中的盐、微生物、重金属等有害物质被滞留在进料侧，而可通过的水则流入浓水侧。
4.浓水排放：在DTRO膜组件中，被滞留在进料侧的浓水通过排泄管道被排出，这样能够保持进料侧压力稳定，并控制膜组件的寿命。
5.纯净水收集：在反渗透过程中，通过膜组件的半透膜有选择性地允许水分子通过，同时在膜外滤出悬浮物、细菌、病毒等。
纯净水从浓水侧经过，通过收集管道被收集和存储。
需要注意的是，DTRO膜组件的处理效果与进料水的水质有关，进料水质越差，膜组件的寿命会越短，因此前期的预处理工作非常重要。
同时，为了防止膜组件被污染或堵塞，会采取定期的维护保养，如反向冲洗、化学清洗等。
总的来说，DTRO碟管式反渗透膜组件通过使用反渗透膜进行分离，实现了从海水或废水中去除有害物质，提取纯净水的目的。
它具有高效、可靠的水处理效果，适用于多种水处理领域。

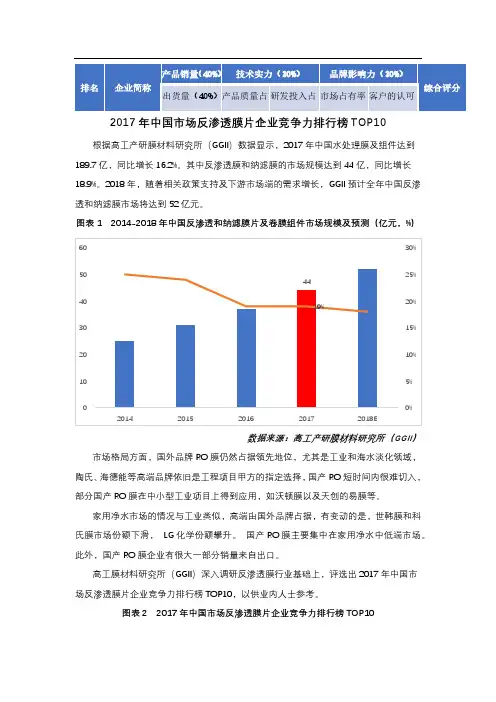

2017年中国市场反渗透膜片企业竞争力排行榜TOP10根据高工产研膜材料研究所（GGII）数据显示，2017年中国水处理膜及组件达到189.7亿，同比增长16.2%。
