透平机及工作原理-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII透平机及工作原理透平是将流体工质中蕴有的能量转换成机械功的机器，又称涡轮或涡轮机。
透平是英文turbine的音译,源于拉丁文turbo一词,意为旋转物体。
透平的工作条件和所用工质不同，所以它的结构型式多种多样，但基本工作原理相似。
透平的最主要的部件是一个旋转元件,即转子,或称叶轮，它安装在透平轴上，具有沿圆周均匀排列的叶片。
流体所具有的能量在流动中，经过喷管时转换成动能，流过叶轮时流体冲击叶片，推动叶轮转动，从而驱动透平轴旋转。
透平轴直接或经传动机构带动其他机械，输出机械功。
透平机械的工质可以是气体，如蒸汽、燃气、空气和其他气体或混合气体，也可以是液体，如水、油或其他液体。
以水为工质的透平称为水轮机;以蒸汽为工质的透平称为汽轮机；以燃气为工质的透平称为燃气透平。
水轮机--水从高水位水库沿通道流向处于低水位的水轮机的过程中，高水位水的势能变成动能，推动水轮机旋转。
流过水轮机的尾水沿水道流去。
现代水轮机的唯一用途是作为水电站的动力源，带动发电机发电。
汽轮机--它的工质是蒸汽，具有热能。
蒸汽来自燃用矿物燃料的锅炉，或是来自核动力装置加热的蒸汽发生器。
它们产生的高温高压蒸汽以高速度经喷管送到蒸汽透平，驱动转子旋转，输出动力。
蒸汽流速很高，透平转子尺寸较小,所以转速可达10000转／分。
汽轮机主要用于火力发电厂，驱动发电机发电；也用于远洋大型船舶和潜水艇作为主机驱动螺旋桨，推进船舶。
燃气透平--它与压气机、燃烧室成为燃气轮机装置的三大主要部件。
空气供入压气机，压缩成较高压力和温度的压缩空气，流入燃烧室与燃料混合、燃烧，形成高温、高压、高速的燃气流，流入燃气透平并推动燃气透平旋转，经透平轴输出机械功。
燃气透平转速高达每分钟数万转。
现代燃气透平应用最广泛的是作为喷气式飞机的推进动力，有的用作舰船动力、发电厂、尖峰负荷用小型电站，也作为远距离输送天然气的气泵的动力。

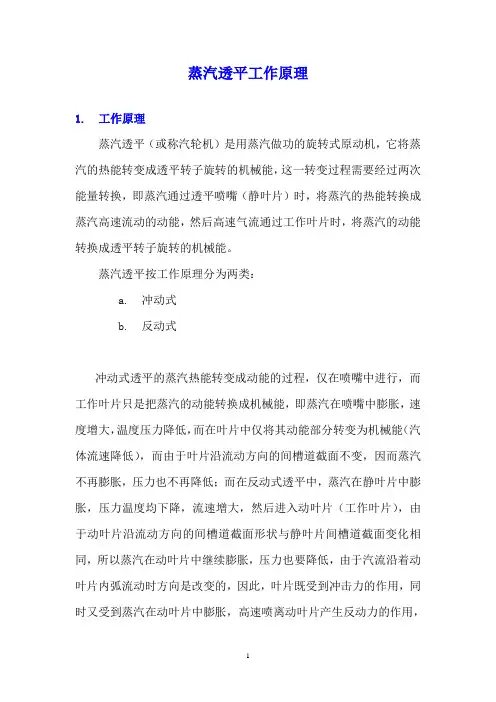

蒸汽透平工作原理1. 工作原理蒸汽透平（或称汽轮机）是用蒸汽做功的旋转式原动机，它将蒸汽的热能转变成透平转子旋转的机械能，这一转变过程需要经过两次能量转换，即蒸汽通过透平喷嘴（静叶片）时，将蒸汽的热能转换成蒸汽高速流动的动能，然后高速气流通过工作叶片时，将蒸汽的动能转换成透平转子旋转的机械能。
蒸汽透平按工作原理分为两类：a. 冲动式b. 反动式冲动式透平的蒸汽热能转变成动能的过程，仅在喷嘴中进行，而工作叶片只是把蒸汽的动能转换成机械能，即蒸汽在喷嘴中膨胀，速度增大，温度压力降低，而在叶片中仅将其动能部分转变为机械能（汽体流速降低），而由于叶片沿流动方向的间槽道截面不变，因而蒸汽不再膨胀，压力也不再降低；而在反动式透平中，蒸汽在静叶片中膨胀，压力温度均下降，流速增大，然后进入动叶片（工作叶片），由于动叶片沿流动方向的间槽道截面形状与静叶片间槽道截面变化相同，所以蒸汽在动叶片中继续膨胀，压力也要降低，由于汽流沿着动叶片内弧流动时方向是改变的，因此，叶片既受到冲击力的作用，同时又受到蒸汽在动叶片中膨胀，高速喷离动叶片产生反动力的作用，冲动力和反动力的合力就是动叶片所承受的力，，这就是说，在反动式透平中，蒸汽热能转变成动能的过程，不仅在静叶片中进行，也在动叶片中进行。
按热力过程分，透平可分为：a. 背压式b. 凝汽式c. 抽汽凝汽式：背压式透平——在透平中工作后的蒸汽，在较高压力（大于0.1MPa）下排出，供作它用；凝汽式透平-----KT2501、KT1503等属于凝汽式透平――蒸汽在透平中作功后全部排入凝汽器中冷凝；抽汽凝汽式-----KT1501B属于抽汽凝汽式透平――将在透平高压缸作过功的蒸汽抽出一部分供作它用，而另一部分蒸汽在透平低压缸继续作功后全部排入凝汽器中冷凝。
只有一个叶轮的蒸汽透平称为单级透平，这种透平功率小、转速高、效率低，一般用于驱动小型油泵或水泵；为了提高能量转换的效率，透平往往不是仅有一只叶轮，而是让蒸汽依次通过几个叶轮（一个叶轮为一级），逐级降低其压力、温度，蒸汽每经过一次热能——动能——机械能的转换，称为工作的一个级，级与级之间用隔板隔开，第一级出来的蒸汽进入第二级，第一级的喷嘴装在汽缸的隔板上，蒸汽经过第二级喷嘴，再次降压、降温、升速，然后去推动第二个叶轮，依次类推，这种透平称为多级透平，多级透平的喷嘴和动叶片是相间排列的，大功率透平将几级叶轮装在一个汽缸内，根据蒸汽工作压力分为高、中、低压缸，有时一个缸还可分成几段，每段都有几个叶轮。

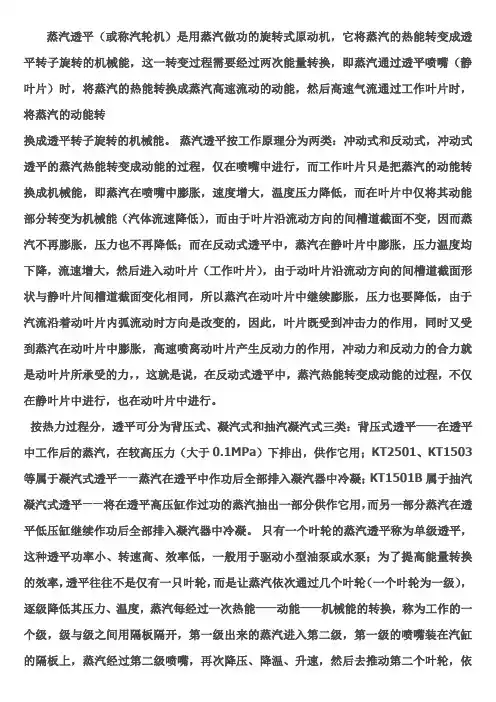

蒸汽透平（或称汽轮机）是用蒸汽做功的旋转式原动机，它将蒸汽的热能转变成透平转子旋转的机械能，这一转变过程需要经过两次能量转换，即蒸汽通过透平喷嘴（静叶片）时，将蒸汽的热能转换成蒸汽高速流动的动能，然后高速气流通过工作叶片时，将蒸汽的动能转换成透平转子旋转的机械能。
蒸汽透平按工作原理分为两类：冲动式和反动式，冲动式透平的蒸汽热能转变成动能的过程，仅在喷嘴中进行，而工作叶片只是把蒸汽的动能转换成机械能，即蒸汽在喷嘴中膨胀，速度增大，温度压力降低，而在叶片中仅将其动能部分转变为机械能（汽体流速降低），而由于叶片沿流动方向的间槽道截面不变，因而蒸汽不再膨胀，压力也不再降低；而在反动式透平中，蒸汽在静叶片中膨胀，压力温度均下降，流速增大，然后进入动叶片（工作叶片），由于动叶片沿流动方向的间槽道截面形状与静叶片间槽道截面变化相同，所以蒸汽在动叶片中继续膨胀，压力也要降低，由于汽流沿着动叶片内弧流动时方向是改变的，因此，叶片既受到冲击力的作用，同时又受到蒸汽在动叶片中膨胀，高速喷离动叶片产生反动力的作用，冲动力和反动力的合力就是动叶片所承受的力，，这就是说，在反动式透平中，蒸汽热能转变成动能的过程，不仅在静叶片中进行，也在动叶片中进行。
按热力过程分，透平可分为背压式、凝汽式和抽汽凝汽式三类：背压式透平——在透平中工作后的蒸汽，在较高压力（大于0.1MPa）下排出，供作它用；KT2501、KT1503等属于凝汽式透平――蒸汽在透平中作功后全部排入凝汽器中冷凝；KT1501B属于抽汽凝汽式透平――将在透平高压缸作过功的蒸汽抽出一部分供作它用，而另一部分蒸汽在透平低压缸继续作功后全部排入凝汽器中冷凝。
只有一个叶轮的蒸汽透平称为单级透平，这种透平功率小、转速高、效率低，一般用于驱动小型油泵或水泵；为了提高能量转换的效率，透平往往不是仅有一只叶轮，而是让蒸汽依次通过几个叶轮（一个叶轮为一级），逐级降低其压力、温度，蒸汽每经过一次热能——动能——机械能的转换，称为工作的一个级，级与级之间用隔板隔开，第一级出来的蒸汽进入第二级，第一级的喷嘴装在汽缸的隔板上，蒸汽经过第二级喷嘴，再次降压、降温、升速，然后去推动第二个叶轮，依次类推，这种透平称为多级透平，多级透平的喷嘴和动叶片是相间排列的，大功率透平将几级叶轮装在一个汽缸内，根据蒸汽工作压力分为高、中、低压缸，有时一个缸还可分成几段，每段都有几个叶轮。

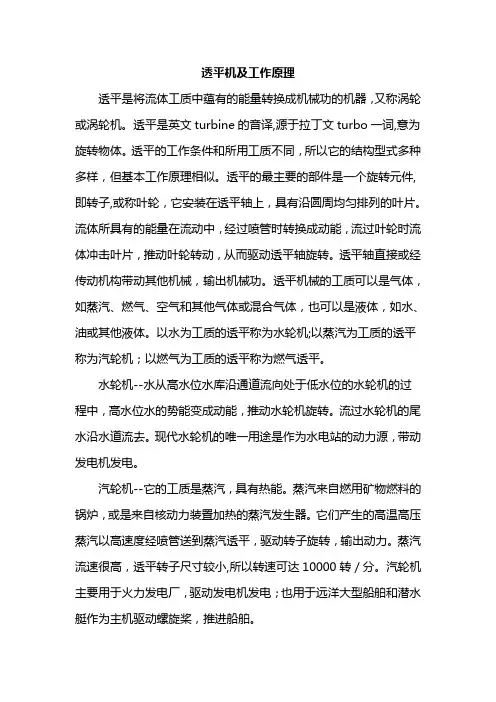

透平机及工作原理透平是将流体工质中蕴有的能量转换成机械功的机器，又称涡轮或涡轮机。
透平是英文turbine的音译,源于拉丁文turbo一词,意为旋转物体。
透平的工作条件和所用工质不同，所以它的结构型式多种多样，但基本工作原理相似。
透平的最主要的部件是一个旋转元件,即转子,或称叶轮，它安装在透平轴上，具有沿圆周均匀排列的叶片。
流体所具有的能量在流动中，经过喷管时转换成动能，流过叶轮时流体冲击叶片，推动叶轮转动，从而驱动透平轴旋转。
透平轴直接或经传动机构带动其他机械，输出机械功。
透平机械的工质可以是气体，如蒸汽、燃气、空气和其他气体或混合气体，也可以是液体，如水、油或其他液体。
以水为工质的透平称为水轮机;以蒸汽为工质的透平称为汽轮机；以燃气为工质的透平称为燃气透平。
水轮机--水从高水位水库沿通道流向处于低水位的水轮机的过程中，高水位水的势能变成动能，推动水轮机旋转。
流过水轮机的尾水沿水道流去。
现代水轮机的唯一用途是作为水电站的动力源，带动发电机发电。
汽轮机--它的工质是蒸汽，具有热能。
蒸汽来自燃用矿物燃料的锅炉，或是来自核动力装置加热的蒸汽发生器。
它们产生的高温高压蒸汽以高速度经喷管送到蒸汽透平，驱动转子旋转，输出动力。
蒸汽流速很高，透平转子尺寸较小,所以转速可达10000转／分。
汽轮机主要用于火力发电厂，驱动发电机发电；也用于远洋大型船舶和潜水艇作为主机驱动螺旋桨，推进船舶。
燃气透平--它与压气机、燃烧室成为燃气轮机装置的三大主要部件。
空气供入压气机，压缩成较高压力和温度的压缩空气，流入燃烧室与燃料混合、燃烧，形成高温、高压、高速的燃气流，流入燃气透平并推动燃气透平旋转，经透平轴输出机械功。
燃气透平转速高达每分钟数万转。
现代燃气透平应用最广泛的是作为喷气式飞机的推进动力，有的用作舰船动力、发电厂、尖峰负荷用小型电站，也作为远距离输送天然气的气泵的动力。
用作机车、汽车动力的燃气透平还在研制试验中。
还有一种燃气透平用于火箭发动机，它作为压送火箭推进剂（燃料和氧化剂）的输送泵的动力，由一个气体发生器利用化学作用产生所需要的高温气体，吹动透平旋转，带动输送泵运转。

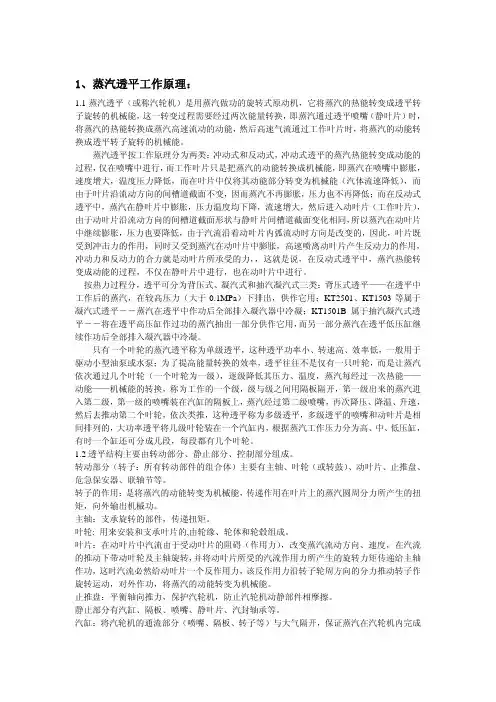

1、蒸汽透平工作原理：1.1蒸汽透平（或称汽轮机）是用蒸汽做功的旋转式原动机，它将蒸汽的热能转变成透平转子旋转的机械能，这一转变过程需要经过两次能量转换，即蒸汽通过透平喷嘴（静叶片）时，将蒸汽的热能转换成蒸汽高速流动的动能，然后高速气流通过工作叶片时，将蒸汽的动能转换成透平转子旋转的机械能。
蒸汽透平按工作原理分为两类：冲动式和反动式，冲动式透平的蒸汽热能转变成动能的过程，仅在喷嘴中进行，而工作叶片只是把蒸汽的动能转换成机械能，即蒸汽在喷嘴中膨胀，速度增大，温度压力降低，而在叶片中仅将其动能部分转变为机械能（汽体流速降低），而由于叶片沿流动方向的间槽道截面不变，因而蒸汽不再膨胀，压力也不再降低；而在反动式透平中，蒸汽在静叶片中膨胀，压力温度均下降，流速增大，然后进入动叶片（工作叶片），由于动叶片沿流动方向的间槽道截面形状与静叶片间槽道截面变化相同，所以蒸汽在动叶片中继续膨胀，压力也要降低，由于汽流沿着动叶片内弧流动时方向是改变的，因此，叶片既受到冲击力的作用，同时又受到蒸汽在动叶片中膨胀，高速喷离动叶片产生反动力的作用，冲动力和反动力的合力就是动叶片所承受的力，，这就是说，在反动式透平中，蒸汽热能转变成动能的过程，不仅在静叶片中进行，也在动叶片中进行。
按热力过程分，透平可分为背压式、凝汽式和抽汽凝汽式三类：背压式透平——在透平中工作后的蒸汽，在较高压力（大于0.1MPa）下排出，供作它用；KT2501、KT1503等属于凝汽式透平――蒸汽在透平中作功后全部排入凝汽器中冷凝；KT1501B属于抽汽凝汽式透平――将在透平高压缸作过功的蒸汽抽出一部分供作它用，而另一部分蒸汽在透平低压缸继续作功后全部排入凝汽器中冷凝。
只有一个叶轮的蒸汽透平称为单级透平，这种透平功率小、转速高、效率低，一般用于驱动小型油泵或水泵；为了提高能量转换的效率，透平往往不是仅有一只叶轮，而是让蒸汽依次通过几个叶轮（一个叶轮为一级），逐级降低其压力、温度，蒸汽每经过一次热能——动能——机械能的转换，称为工作的一个级，级与级之间用隔板隔开，第一级出来的蒸汽进入第二级，第一级的喷嘴装在汽缸的隔板上，蒸汽经过第二级喷嘴，再次降压、降温、升速，然后去推动第二个叶轮，依次类推，这种透平称为多级透平，多级透平的喷嘴和动叶片是相间排列的，大功率透平将几级叶轮装在一个汽缸内，根据蒸汽工作压力分为高、中、低压缸，有时一个缸还可分成几段，每段都有几个叶轮。
