600MW汽轮机中压缸启动方式一、汽轮机启动应遵循的原则：汽轮机的启动应遵循安全、经济的原则，而且要尽量减少汽轮机的寿命损耗。
在此原则要求下，汽轮机的启动应平稳升速和带负荷，并防止发生胀差超限、缸体温差的超限、动静部分摩擦、轴系振动超限等异常。
在安全启动的基础上，要尽量缩短启动时间，减少机组启动过程中的水、电、汽等损耗，以取得最佳的经济效益。

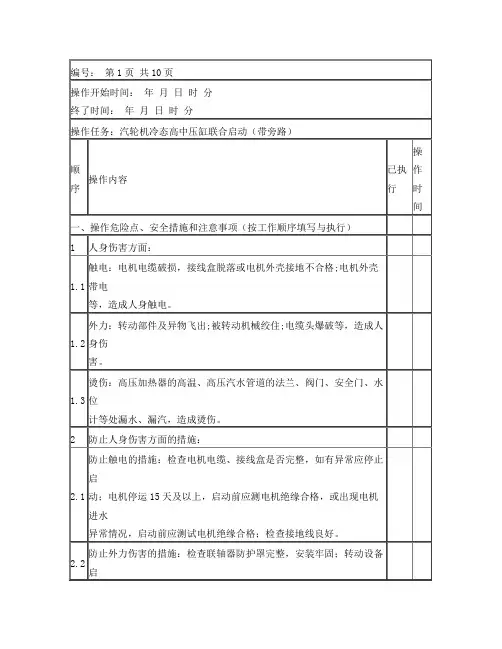

二、600MW汽轮机启动的两种方式：1、高、中压缸联合启动方式：启动时高压缸和中压缸同时进汽，这种启动方式由于在启动阶段高压缸排汽温度及再热蒸汽温度偏低，中压缸及中压转子温升速度较慢，汽缸膨胀迟缓，甚至还会出现中压转子温度尚未超过金属的脆性转变温度时汽轮机已达全速，对中压转子的安全不利，如果延长暖机时间，则延长了整个启动时间，增加了启动能耗。
2、中压缸启动方式：就是在冲转之前倒暖高压缸，但启动初期高压缸不进汽，由中压缸进汽冲转，机组带到一定负荷后，再切换到常规的高、中压缸联合进汽方式，直到机组带满负荷，这种启动方式称为中压缸启动，切换进汽方式时的负荷称为切换负荷（倒缸负荷）。

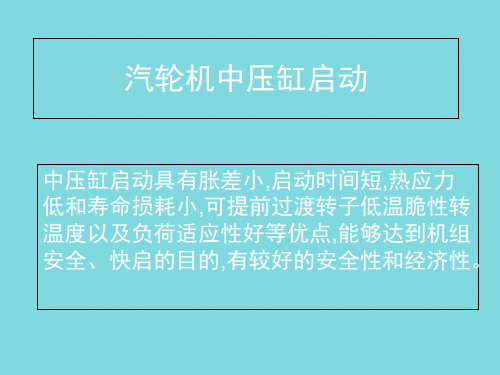

三、中压缸启动方式的优点：1、可避免高压缸在低流量下运行，因而避免了高压缸排汽口的超温问题。
2、缩短启动时间。
由于汽机冲转前对高压缸进行倒暖，因此在启动初期启动速度不受高压缸热应力和胀差的限制；另外，由于高压缸不进汽做功，在同样的工况下，进入中压缸的蒸汽流量大，暖机更充分迅速，从而缩短了机组的启动时间。
3、汽缸加热均匀。
中压缸启动时，高、中压缸加热均匀，温升合理，汽缸易于胀出，胀差小。
与常规的高、中压缸联合启动相比，虽然多一个切换操作，但从整体上可提高启动的安全性和灵活性。
4、提前越过脆性转变温度。
中压缸启动时，高压缸倒暖，启动初期中压缸进汽量大，这样可使高压转子和中压转子尽早越过脆性转变温度，提高了机组高转速运转的安全可靠性。
5、对特殊工况具有良好的适应性。
主要体现在空负荷和极低负荷运行工况，机组启动并网过程中，有时遇到故障等待处理，或在并网前要进行电气试验或其他试验时，就常常遇到要在额定转速下长时间空负荷运行的情况，在采用高、中压缸联合启动的传统方法时，即使是冷态启动也会带来很多问题，比如高压缸超温。
《汽轮机原理》课程设计一、目的及任务汽轮机课程设计是对在汽轮机课程中所学到的理论知识的系统总结、巩固和加深，要求掌握汽轮机热力计算及变工况下热力计算的原则、方法和步骤。
课程设计的任务是针对200MW 或300MW 汽轮机额定功率的50%、55%、60%、65%、70%、75%、80%、85%、90%、95%工况，首先计算并绘制出调节级特性曲线、而对调节级进行变工况热力计算，再对其余压力级进行变工况热力计算，同时求出各级的内功率、相对内效率等全部特征参数，并与设计工况作对比分析。
二、内容及要求1、变工况进汽量估算过程。
2、做出所有压力级变工况计算的汇总表，并把调节级、以及其它级中任一级的详细热力计算过程书面写出。
3、绘出整机中各级热力过程线，同时绘出各级速度三角形。
三、设计步骤3.1 汽轮机变工况进汽量D 0的初步估算D 0=3600P e m /()mac t ri g m h D ηηη∆+∆（kg/h ） 式中，P e 为变工况功率（kW ）。
△h t mac 为汽轮机整机理想比焓降，对于本设计采用中间再热的汽轮机，中压缸入口状态点应按再热后温度计算。
m 为考虑回热抽汽进汽量增大的系数，其与回热级数、给水温度及机组参数和容量有关，通常取m =1.15-1.25，对于本设计200MW 、300MW 汽轮机，取m =1.19-1.22。
△D 为考虑前轴封及阀杆漏汽以保证发出经济功率的蒸汽裕量，通常△D =(3-5)%D 0（kg/h ）。
机组的整机相对内效率ηri 、发电机效率ηg 和机械效率ηm 的选取，参考同类型、同容量的汽轮发电机组。
由于整机相对内效率ηri 取决于汽轮机内部各项损失，这些损失又与蒸汽流量及通流部分的几何参数有关，因此只能初步估计（ηri ），求出进汽量后进行变工况试算，试算完成后再进行校核。
表1 汽轮发电机组的各种效率范围注：变工况条件下，表中ηri 为效率上限值。
3.2 调节级通用特性曲线绘制首先根据已知的p 0、t 0，确定蒸汽通过主汽门及配汽机构的压力损失。

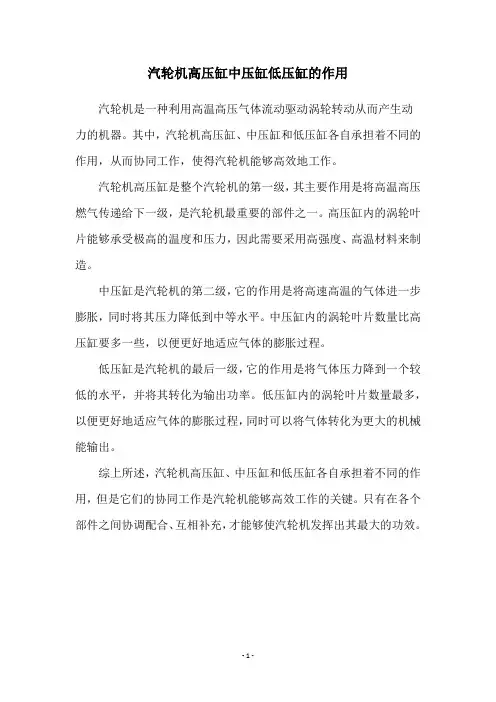

汽轮机高压缸中压缸低压缸的作用
汽轮机是一种利用高温高压气体流动驱动涡轮转动从而产生动
力的机器。
其中，汽轮机高压缸、中压缸和低压缸各自承担着不同的作用，从而协同工作，使得汽轮机能够高效地工作。
汽轮机高压缸是整个汽轮机的第一级，其主要作用是将高温高压燃气传递给下一级，是汽轮机最重要的部件之一。
高压缸内的涡轮叶片能够承受极高的温度和压力，因此需要采用高强度、高温材料来制造。
中压缸是汽轮机的第二级，它的作用是将高速高温的气体进一步膨胀，同时将其压力降低到中等水平。
中压缸内的涡轮叶片数量比高压缸要多一些，以便更好地适应气体的膨胀过程。
低压缸是汽轮机的最后一级，它的作用是将气体压力降到一个较低的水平，并将其转化为输出功率。
低压缸内的涡轮叶片数量最多，以便更好地适应气体的膨胀过程，同时可以将气体转化为更大的机械能输出。
综上所述，汽轮机高压缸、中压缸和低压缸各自承担着不同的作用，但是它们的协同工作是汽轮机能够高效工作的关键。
只有在各个部件之间协调配合、互相补充，才能够使汽轮机发挥出其最大的功效。
- 1 -。
汽轮机课程设计汽轮机设备及检修课程设计指导书一、课程设计目的和任务1．目的（1）系统地总结、巩固并应用《汽轮机设备及检修》课程中已学过的理论知识，重点掌握汽轮机凝汽系统结构与基本检修方法及工艺；（2）通过设计对汽轮机的局部检修过程作初步了解，培养自己的管理水平；（3）了解不同类型机组的结构特点及检修的新工艺、新方法。
2．任务对某火电厂汽轮机凝汽系统进行分析，根据所学《汽轮机设备及检修》、《热力发电厂》等有关知识，提出该凝汽设备的配置，根据机组的运行情况，设计凝汽系统的检修方案，并说明设计依据。
二、课程设计的过程课程设计过程分为选题和资料收集阶段、分析和计划阶段、设计（论文）阶段、课程设计说明书写阶段，具体内容和任务如下1．选题和资料收集根据课程设计提出的任务，收集相关资料。
资料包括某火电厂汽轮机本体结构、凝汽系统基本情况、汽轮机运行规程等。
2．分析计划阶段（1）分析并确定汽轮机凝汽系统型式、特点；（2）分析并确定检修方案涉及的内容；（3）对本课程设计进行合理安排。
3．课程设计说明书写阶段要求严格按照规范要求进行设计，画出图表，编制课程设计说明书，并同时上交电子文档和打印件。
三、课程设计的方式及时间分配1．方式利用课余时间，通过查阅相关参考资料，结合教师指导，完成课程设计任务。
2．课程设计的时间和进程课程设计规定时间201*.3-201*.13课程设计进程资料收集及分析计划2天设计阶段7天整理阶段2天四、课程设计的课题汽轮机凝汽系统检修方案设计五、设计注意事项1．在进行图表数据查找时要力求准确；2．设计格式要求规范；3．如有附图，应规范、美观；4．分析问题应有理有据，结论清晰明了。
六、课程设计的主要内容1．检修目的及要求；检修项目及基本方法；检修工器具及材料备件清单；检修安全措施等内容；检修流程图。
七、在课程设计期间需要填写和提交的表格和资料1．课程设计课题及任务说明；2．汽轮机本体结构简介；3．汽轮机凝汽系统简介；4．检修方案；5．设计总结；7．列出参考书籍、文献和资料；8．同时上交电子文档和打印件。
汽轮机中压缸设计汽轮机中的压缸是汽轮机的一个重要组成部分，负责将蒸汽从锅炉输入到涡轮机中，将其压缩并加热，以产生动力。
压缸设计的好坏直接影响汽轮机的性能和效率。
首先，在设计压缸时，需要考虑汽轮机的工作参数，如蒸汽流量、蒸汽温度和压力等。
这些参数将直接影响压缸的尺寸和结构设计。
此外，还需要考虑到运行时的压力波动、冲击和振动等因素。
设计师需要根据这些综合因素制定设计方案。
其次，压缸的设计应根据汽轮机的实际使用情况，选择适当的材料。
通常情况下，高温高压蒸汽会导致金属的蠕变和疲劳破坏。
因此，通常选择的材料是高温合金，如铬钼钢和镍基合金。
这些材料具有良好的耐高温、耐蠕变和抗疲劳破坏的特性，可以确保压缸的长期使用寿命。
另外，压缸的内部结构设计也非常重要。
压缸内部需要有适当的排气装置和导向装置，以保证蒸汽在压缸内的流动顺畅，并尽可能地减小能量损失。
此外，导向装置的设计还应考虑到排气冲击、振动和噪音等问题。
这些设计细节的合理性将直接影响汽轮机的运行稳定性和效率。
此外，还需要考虑到压缸的密封性能。
由于蒸汽温度较高，如果压缸的密封不够好，在运行过程中会导致蒸汽泄漏，造成能量损失和效率降低。
因此，在压缸设计中需要采取一些密封措施，如采用密封环、填料密封或金属密封等方式，确保蒸汽在压缸内的流动过程中不发生泄漏。
最后，压缸的制造和安装也需要严格控制。
制造过程需要保证材料的质量和工艺的准确性，以确保压缸的可靠性和稳定性。
安装过程需要注意对所有零部件的正确安装和调整，以确保压缸的性能和效率。
总而言之，汽轮机中压缸的设计是一个复杂的工程，需要综合考虑多种因素。
在设计过程中，需要根据汽轮机的工作参数、材料选择、内部结构设计、密封性能和制造安装等方面进行综合考虑，以确保压缸的性能和效率达到最佳水平。
同时，设计师还需要不断进行测试和优化，以解决问题，并不断提高汽轮机的性能和效率。

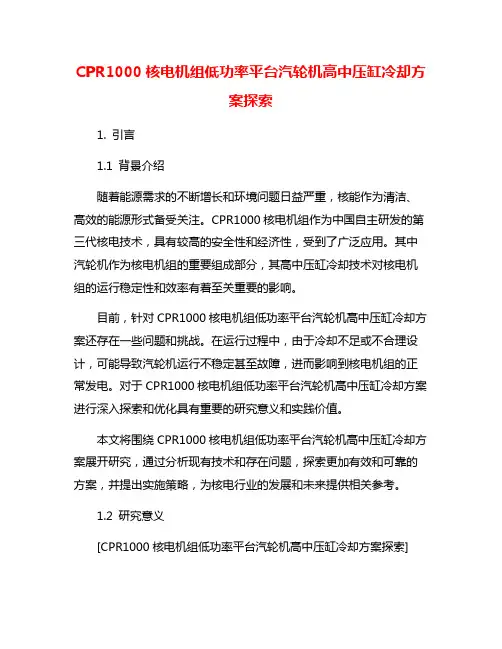

CPR1000核电机组低功率平台汽轮机高中压缸冷却方案探索1. 引言1.1 背景介绍随着能源需求的不断增长和环境问题日益严重，核能作为清洁、高效的能源形式备受关注。
