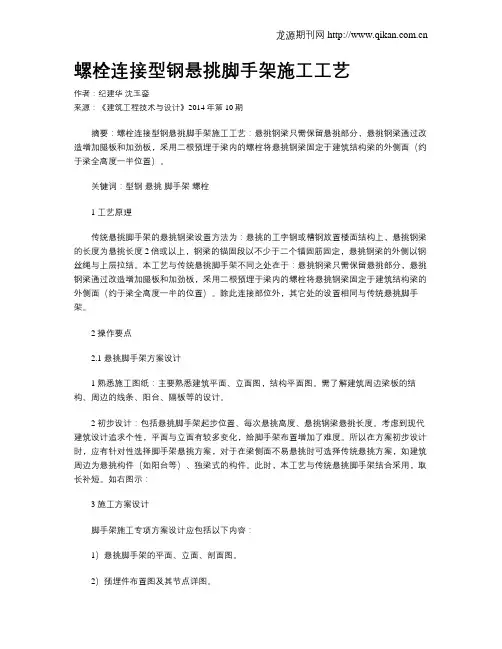

螺栓连接型钢悬挑脚手架施工工艺作者：纪建华沈玉銮来源：《建筑工程技术与设计》2014年第10期摘要：螺栓连接型钢悬挑脚手架施工工艺：悬挑钢梁只需保留悬挑部分，悬挑钢梁通过改造增加腿板和加劲板，采用二根预埋于梁内的螺栓将悬挑钢梁固定于建筑结构梁的外侧面（约于梁全高度一半位置）。

关键词：型钢悬挑脚手架螺栓1 工艺原理传统悬挑脚手架的悬挑钢梁设置方法为：悬挑的工字钢或槽钢放置楼面结构上，悬挑钢梁的长度为悬挑长度2倍或以上，钢梁的锚固段以不少于二个锚固筋固定，悬挑钢梁的外侧以钢丝绳与上层拉结。

本工艺与传统悬挑脚手架不同之处在于：悬挑钢梁只需保留悬挑部分，悬挑钢梁通过改造增加腿板和加劲板，采用二根预埋于梁内的螺栓将悬挑钢梁固定于建筑结构梁的外侧面（约于梁全高度一半的位置）。

除此连接部位外，其它处的设置相同与传统悬挑脚手架。

2 操作要点2.1 悬挑脚手架方案设计1 熟悉施工图纸：主要熟悉建筑平面、立面图，结构平面图。

需了解建筑周边梁板的结构、周边的线条、阳台、隔板等的设计。

2 初步设计：包括悬挑脚手架起步位置、每次悬挑高度、悬挑钢梁悬挑长度。

考虑到现代建筑设计追求个性，平面与立面有较多变化，给脚手架布置增加了难度。

所以在方案初步设计时，应有针对性选择脚手架悬挑方案，对于在梁侧面不易悬挑时可选择传统悬挑方案，如建筑周边为悬挑构件（如阳台等）、独梁式的构件。

此时，本工艺与传统悬挑脚手架结合采用，取长补短。

如右图示：3 施工方案设计脚手架施工专项方案设计应包括以下内容：1）悬挑脚手架的平面、立面、剖面图。

2）预埋件布置图及其节点详图。

3）连墙件的布置图及构造详图。

4）悬挑架特殊部位处理，必须在专项方案中提出详细技术要求，绘制节点详图指导施工。

5）悬挑脚手架施工荷载限值。

6）悬挑脚手架的主要构件的受力验算。

7）悬挑脚手架对主体结构相关位置的承载能力验算。

2.2工厂化加工悬挑钢梁、螺栓考虑到悬挑钢梁为钢构件，宜委托有资质的钢结构生厂厂家加工制作。

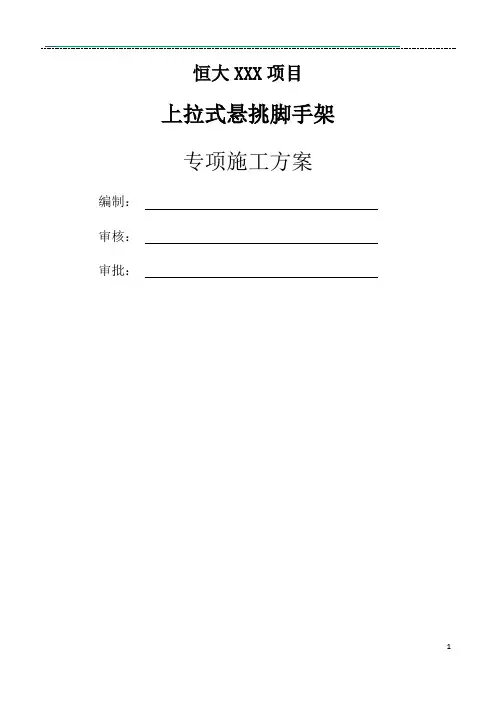

恒大XXX项目上拉式悬挑脚手架专项施工方案编制：审核：审批：目录第一章、工程概况 (3)第二章、编制依据 (4)第三章、施工计划 (5)第四章、施工工艺技术 (7)第五章、施工安全保证措施 (30)第六章、施工管理及作业人员配备与分工 (35)第七章、验收要求 (36)第八章、应急处置措施 (38)第九章、计算书及相关施工图纸 (46)第一章、工程概况一、危大工程的概况和特点1、工程基本情况2、各责任主体名称3、危大工程概况和特点(1)、本工程为高层住宅楼，结构类型为框架、框—剪力墙结构，各单体工程阳台多，结构悬挑部位多，受力复杂，使得架节点处理较难。

细部构造处理时本分项工程的控制重点；(2)、 建筑结构外形不规则,阴阳角较多，悬挑主梁布置难度大;(3)、 本工程层高层高较高,对于连墙件的布置要综合考虑；(4)、 本工程外立面不平整，局部楼层存在大悬挑部位,需要进行专项设计。

一、 施工要求1、 脚手架的设计力求做到结构安全可靠，造价经济合理。

2、 确保脚手架在使用周期内安全、稳定、牢靠.3、 选用材料时，力求做到常见通用、可周转利用，便于保养维修.4、 脚手架在搭设及拆除过程中要符合工程施工进度要求.操作人员需取得特殊作业人员资格上岗证。

二、 技术保证条件1、项目组织机构2、脚手架的搭设和拆除需严格执行该《专项施工方案》。

第二章、编制依据项目经理：项目副经理：技术负责人 生产经理 施工员 施工员瓦 工 班 木 工 班 钢 筋 班 架 子 班 水 电 班 机 修 班 后勤班1、相关法律、法规、规范性文件、标准、规范2、设计文件3、施工合同第三章、施工计划一、施工计划该悬挑脚手架工程于该悬挑脚手架工程于2020年5月开工2021年7月30日竣工.二、材料与设备计划1、脚手架钢管应采用现行国家标准《直缝电焊钢管》GB/T13793中规定的Q235普通钢管,钢管的钢材质量应符合现行国家标准《碳素结构钢》GB/T700中Q235级钢的规定。

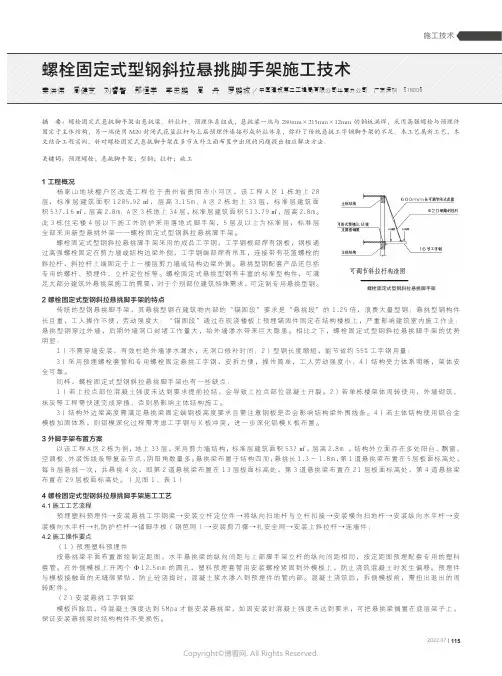

螺栓固定式型钢斜拉悬挑脚手架1.25倍，浪费大量型钢；悬挑型钢构件构楼板上，严重影响建筑室内施工作业；螺栓固定式型钢斜拉悬挑脚手架的优势节省约55%工字钢用量；强度小；4）结构受力体系明晰，架体安2）若单栋楼架体周转使用，外墙砌筑、梁外围线条。

4）若主体结构使用铝合金按悬挑梁平面布置图绘制定距图，水平悬挑梁的纵向间距与上部脚手架立杆的纵向间距相同，按定距图预埋配套专用的塑料套管。

在外侧模板上开两个Φ12.5m m的圆孔，塑料预埋套管用安装螺栓紧固到外模板上，防止浇筑混凝土时发生偏移。

预埋件与模板接触面的无缝隙紧贴，防止砼浇捣时，混凝土浆水渗入到预埋件的管内部。

混凝土浇筑后，拆侧模板前，需扭出退出的周转配件。

（2）安装悬挑工字钢梁模板拆除后，待混凝土强度达到5M p a才能安装悬挑梁，如因安装时混凝土强度未达到要求，可把悬挑梁搁置在底层架子上，保证安装悬挑梁时结构构件不受损伤。

1152022.07 |图1　A区2栋悬挑梁平面布置图悬挑型钢支承点设置在结构梁或剪力墙上，每根梁采用两颗M20 高强螺栓固定，螺栓拧紧扭力矩须达117N·m。

按悬挑型钢根部锚固部位，A区2栋采用了直线梁、斜线梁、对角梁3种形式，如下图。

悬挑段应伸出外立杆100m m。

（3）安装立杆立杆直接安装在悬挑梁上，梁上采用移动式定位桩，确保安装定位精确。

移动式定位桩前后可调节10c m，左右可调节5c m。

立杆套在其外，并在立杆下部安装扫地杆。

（4）斜拉杆安装斜拉杆下拉点与钢梁上的吊环连接，上拉点与预埋高强螺栓吊环连接，斜拉杆通过600m m长的可调节花篮进行拉紧，拧紧扭力矩须达30N·m。

上斜拉杆应在上拉点部位混凝土达到75%强度后进行安装拉结。

在不具备连接“上拉杆”条件时，脚手架可搭设最高高度为10m，当上拉点部位的混凝土强度达到要求后，应尽快将上拉杆组装好，并及时将“斜拉杆”调节至受力状态后，方可再往上搭设脚手架至设计高度。

花篮螺栓悬挑脚手架施工工法花篮螺栓悬挑脚手架施工工法一、前言花篮螺栓悬挑脚手架施工工法是一种新型的悬挑脚手架施工工法，其主要特点在于可以提高施工效率和施工质量，减轻劳动强度，适用于大型建筑项目的高层悬挑结构施工。

二、工法特点 1. 花篮螺栓悬挑脚手架采用螺栓连接方式，悬挑长度可以灵活调整，适应各种悬挑结构的施工需求。

2.脚手架搭设简单、快速，可大幅减少施工时间和成本。

3. 花篮螺栓悬挑脚手架具有很高的稳定性和承载能力，能够满足高层悬挑结构的施工要求。

4. 该工法采用模块化设计和标准化施工工艺，便于施工操作和工程管理。

5. 花篮螺栓悬挑脚手架采用新型材质和结构，具有较长的使用寿命和良好的静力、动力性能。

三、适应范围花篮螺栓悬挑脚手架适用于高层悬挑结构的施工，如大型商业建筑、公共建筑和高层住宅等建筑项目。

四、工艺原理花篮螺栓悬挑脚手架的施工工法基于以下原理：1. 脚手架悬挂于建筑的外墙，利用螺栓进行连接，通过调节螺栓长度可以实现悬挂高度的灵活调整。

2. 脚手架的悬挑长度根据需要进行设计，并结合建筑结构进行力学计算，以保证脚手架的稳定性和承载能力。

3. 施工过程中，需要采取一系列的技术措施，确保脚手架的安全、稳定和施工质量。

五、施工工艺1. 施工前，需要进行详细的施工计划和方案编制，包括脚手架搭设序列、悬挑长度、螺栓连接方式等。

2. 搭设脚手架前，需要进行场地平整和基础处理，确保施工平稳进行。

3. 根据建筑结构确定脚手架的悬挑长度和位置，并进行螺栓的预埋。

4. 采用专业设备进行脚手架的组装和调整，确保平整度和垂直度满足设计要求。

5. 完成脚手架的搭设后，进行稳定性和承载能力的试验和检测，确保施工安全。

6. 在悬挑脚手架上进行施工作业，如安装建筑构件、进行修缮等。

六、劳动组织施工过程中需要合理组织劳动力，确保施工任务的顺利进行。

需要人员包括项目经理、技术人员、脚手架搭设人员等。

七、机具设备1. 脚手架搭设机具：包括脚手架搭设机、悬挑脚手架专用工具等。

螺栓固定式斜拉悬挑脚手架施工工法龙信建设集团有限公司一、前言1.1随着国内房屋建筑高层和小高层结构的增多，型钢悬挑脚手架已经在建筑施工中广泛的运用。

目前普遍采用的型钢悬挑式脚手架的构造形式分为上悬斜拉式和下斜撑式，上悬斜拉式是在由结构伸出的型钢挑梁端部加钢丝绳斜拉（或在楼板上预埋钢筋环，外伸的横梁插入环内，在横向水平构件上搭设架子），进而悬挑外部的架体。

该方法需要的型钢较多，在剪力墙和柱的部位需要留设较大洞口不便于以后外墙的装修，且由于型钢非常的长，拆除不便、易发生危险。

下斜撑式悬挑脚手架是在型钢挑梁端部下面加一斜支撑。

从型钢悬挑脚手架所用的材料、制作、安拆、用工情况等方面分析，上悬斜拉式效果好于下斜撑式，但在使用方面上悬斜拉式不如下斜撑式方便。

1.2螺栓固定式斜拉悬挑脚手架(以下简称悬挑架体)施工工法综合上面两种型钢悬挑式脚手架的不足，采用悬挑型钢根部用高强螺栓固定在结构边梁上，端部再用钢筋拉杆上悬斜拉的一种施工方法，该方法解决施工空间狭小的困难，节约材料，制作、安装及拆卸方便，安全可靠。

1.3本工法分别在苏州塘北小区工程、苏州水巷邻里小区工程、苏州晋合洲际酒店工程、南京仁恒翠竹园工程、南京江湾城工程得到运用，南京江湾城项目2008年7月份通过南京市资深专家对边梁高强螺栓固定型钢悬挑脚手架施工方案评审。

二、工法特点2.1安全可靠：上悬斜拉式型钢挑脚手架采用钢丝绳作斜拉接（为软拉接），悬挑型钢梁一般需穿过建筑外墙埋置结构混凝土内，容易破坏外墙结构，造成渗水隐患。

本工法采用在已有结构边梁处预留孔，用高强螺栓与悬挑型钢连接，悬挑型钢梁作为悬挑式脚手架的承力构件，斜拉接采用钢筋拉接，并用水平槽钢将悬挑型钢连接起来增强稳定性，确保该脚手架在施工中的安全。

2.2克服施工空间狭小困难，安装拆卸方便：原下撑式悬挑架需在悬挑型钢梁下端制作三角式挑架作为支架，须大量材料、人力、安装不方便，施工场地狭小。

本工法与原悬挑体系相比仅型钢梁做为承力构件，高强螺栓穿过预留孔中，两边用螺帽拧固，端部加钢筋上悬斜拉，整个悬挑架体的下方施工面宽畅，施工、安装与拆除均方便。

悬挑脚手架施工方案悬挑脚手架施工方案悬挑梁：采用I18工字钢，锚固长度为1.70m，每道钢梁设置φ16钢丝绳作为保险绳。

墙外处悬挑1.25m，梁根部及外墙内侧处采用3根φ20压环圆钢地锚固定，φ20 U型螺杆在浇楼板砼时预埋，同时采用两根直径18，长1500mm HRB335级钢筋进行加强。

第一根圆钢锚固距工字钢末端200，第一根与第二根间距200，第三根圆钢锚固间距离建筑物边沿为100，锚固圆钢与工字钢间采用木楔塞紧。

工字钢前端立杆部位需焊接定位钢筋。

定距定位：放样悬挑梁位置并做好标记。

悬挑梁必须保证有足够的锚固强度和截面抗屈曲能力，悬挑长度应按设计确定。

普通主梁悬挑时，立杆直接支承在悬挑梁上，水平悬挑梁的纵向间距与上部脚手架立杆的纵向间距相同；上部脚手架立杆与挑梁支承结构应有可靠的定位连接措施，以确保上部架体的稳定。

通常采用在挑梁或纵向联粱上焊接150-200mm、外径ΦXXX的钢管或外径Φ25mm的钢筋，立杆套在其外，并同时在立杆下部设置扫地杆。

阳角处理：悬挑外架搭设阳角处，如“平面布置图”与“立面示意图1”中所示施工，除去45度角倾斜的工字钢为4m外，其余工字钢皆为3m长，槽钢与工字钢之间采取双面平焊，焊缝为二级，阳角处挂两道按“立面示意图2”中所示进行处理。

立杆：内立杆距外墙边300mm，立杆横距900、纵距1200、步距1800.相邻立杆的对接扣件不得在同一高度内。

下端第一根立杆交错用6m杆和3m杆相互错开。

在安装施工升降机位置，需在梯笼两侧架设一道立杆，并根据局标化要求，设置“Z”字型加强杆，保证架体的稳定性。

4.3大横杆：为了保证脚手架的稳定性，大横杆应设置在立杆内侧，长度不应小于三跨。

接长时，推荐使用对接扣件，且应交错布置。

相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨的两个相邻接头在水平方向错开的距离不应小于500mm。

各接头中心至最近主节点的距离不宜大于纵距的1/3.如果采用搭接方式接长，搭接长度不应小于1m，应等间距设置3个旋转扣件固定。

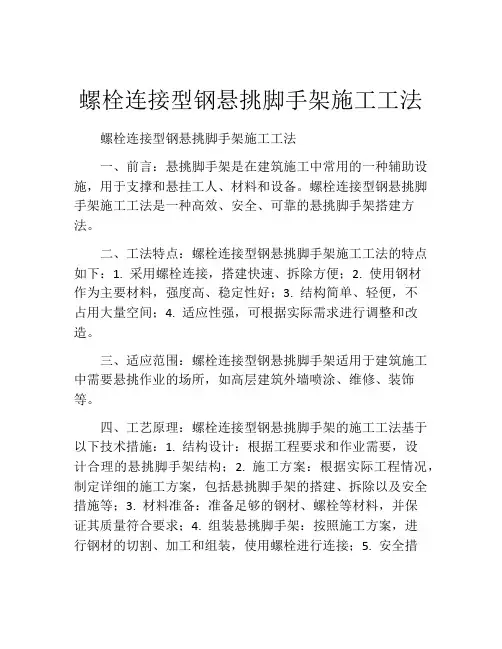

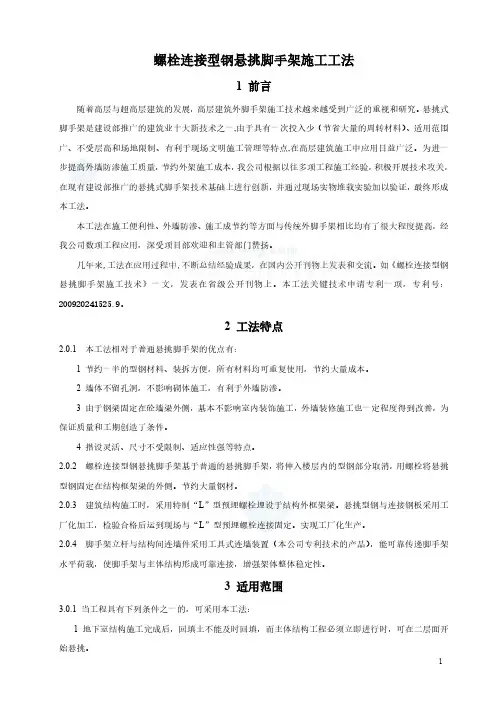

螺栓连接型钢悬挑脚手架施工工法螺栓连接型钢悬挑脚手架施工工法一、前言：悬挑脚手架是在建筑施工中常用的一种辅助设施，用于支撑和悬挂工人、材料和设备。

螺栓连接型钢悬挑脚手架施工工法是一种高效、安全、可靠的悬挑脚手架搭建方法。

二、工法特点：螺栓连接型钢悬挑脚手架施工工法的特点如下：1. 采用螺栓连接，搭建快速、拆除方便；2. 使用钢材作为主要材料，强度高、稳定性好；3. 结构简单、轻便，不占用大量空间；4. 适应性强，可根据实际需求进行调整和改造。

三、适应范围：螺栓连接型钢悬挑脚手架适用于建筑施工中需要悬挑作业的场所，如高层建筑外墙喷涂、维修、装饰等。

四、工艺原理：螺栓连接型钢悬挑脚手架的施工工法基于以下技术措施：1. 结构设计：根据工程要求和作业需要，设计合理的悬挑脚手架结构；2. 施工方案：根据实际工程情况，制定详细的施工方案，包括悬挑脚手架的搭建、拆除以及安全措施等；3. 材料准备：准备足够的钢材、螺栓等材料，并保证其质量符合要求；4. 组装悬挑脚手架：按照施工方案，进行钢材的切割、加工和组装，使用螺栓进行连接；5. 安全措施：在施工过程中，设置安全护栏、防滑措施等，保护作业人员的安全。

五、施工工艺：1. 材料准备：确认悬挑脚手架的结构参数，准备好所需的钢材、螺栓和其他配件；2. 搭设主体支架：根据设计要求，搭建好脚手架的主体支架；3. 搭设悬挑部分：根据设计要求和实际需求，搭设好悬挑部分的支架；4. 连接构件：采用螺栓连接将各个构件进行牢固连接；5. 加固与调整：根据实际情况，进行必要的加固和调整，保证脚手架的稳定性和安全性；6. 完善安全设施：设置好安全护栏、防滑措施等，确保施工安全。

六、劳动组织：在施工过程中，需要组织施工人员进行材料准备、搭设脚手架、进行连接和搭设悬挑部分等工作。

根据实际情况，合理分配人员和工作任务，确保施工工序的高效进行。

七、机具设备：螺栓连接型钢悬挑脚手架施工过程中所需的机具设备包括切割机、电钻、扳手、起重设备等。

悬挑式钢管脚手架工程施工工艺工法1 前言1.1 工艺工法概况在高层建筑施工中，悬挑式脚手架因其节省材料的特点获得了较多的运用，但以往的悬挑式脚手架是采用钢管作为悬挑支承机构，稳定性较差，不能为建筑主体的结构施工提供安全可靠的操作平台，而采用型钢材料作为悬挑梁的悬挑式脚手架，具有较好的稳定性、安全性，能满足施工安全生产需要。

1.2 工艺原理利用固定在主体结构梁板上的型钢制作的悬挑梁，并辅以悬挑梁斜拉钢丝绳稳定件作为钢管外架的承力构件，搭设钢管外架高度不超过24m，并按一定数量设置拉结点，以分段搭设满足脚手架高度的要求。

2 工艺特点2.1 采用型钢制作的悬挑梁作为悬挑式脚手架承力构件，并辅以悬挑梁稳定件，确保该脚手架在施工中的安全；2.2 悬挑式脚手架的施工便于安装与拆除；2.3 悬挑脚手架适用于伴随主体结构施工一起搭设使用，在外装修阶段由上向下搭设使用时，比较困难，危险性加大。

3 适用范围本工法适用于普通工业与民用建筑的主体结构工程施工的外维护脚手架。

4 主要技术标准《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130）《钢管脚手架扣件》（GB15831）《建筑施工高处作业安全技术规范》（JGJ 80）5 施工方法主体施工阶段，在悬挑层预埋钢筋环，在剪力墙上预留穿型钢的预留洞。

安放型钢，搭设架体，搭设过程中一次完成连墙件的安装和剪刀撑的搭设，架体完成后铺设脚手板，安装挡脚板，悬挂密目安全网。

6 工艺流程及操作要点6.1 施工工艺流程悬挑式钢管脚手架工艺流程。

施工准备→加工制作预埋环、悬挑梁（工字钢或槽钢）→安装预埋环、脚手架连墙件埋件→安装悬挑梁（含加固）→搭设脚手架架体→搭设连墙件和剪刀撑→安装脚手板和挡脚板→悬挂密目安全网6.2 操作要点6.2.1 设置悬挑梁预埋件悬挑式脚手架搭设前须预先设置悬挑梁预埋件，悬挑梁布置的间距应根据脚手架的用途、荷载计算得到的立杆间距，以及根据立面尺寸调整后的立杆间距确定，禁止将立杆悬空搭设。

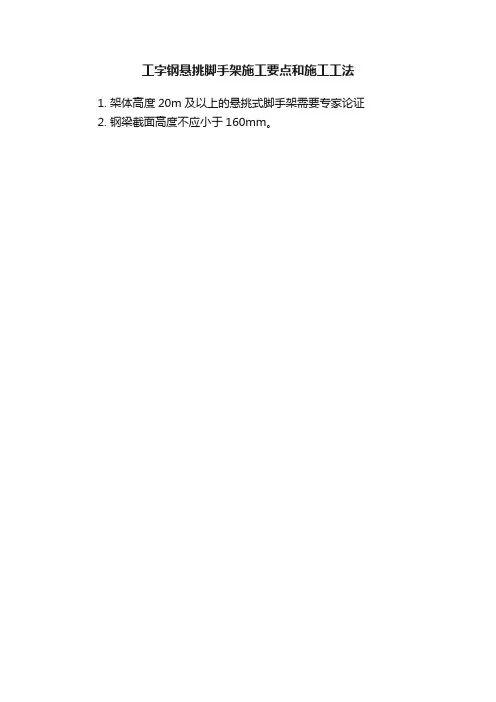

工字钢悬挑脚手架施工要点和施工工法1. 架体高度20m及以上的悬挑式脚手架需要专家论证2. 钢梁截面高度不应小于160mm。

3. 悬挑梁尾端应在两处及以上固定于钢筋混凝土梁板结构上。

4. 锚固型钢悬挑梁的U行钢筋拉环或锚固螺栓直径不宜小于16mm5. 固定段长度不应小于悬挑段长度的1.25倍。

6.当型钢悬挑梁与建筑结构采用螺栓钢压板连接固定时，钢压板尺寸不应小于100mmx10mm(宽x厚）；当采用螺栓角钢压板连接时，角钢的规格不应小于63mmx63mmx6m7.型钢悬挑梁悬挑端应设置能使脚手架立杆与钢梁可靠固定的定位点，定位点离悬挑梁端部不应小于100mm.花篮拉杆工具式悬挑架施工工法1. 前言随着城市建设的飞速发展，高层及超高层建筑物的不断增多，施工环境愈趋复杂，为了满足结构施工和外装饰施工的需要，悬挑式钢管扣件外脚手架因其适应性广、承载能力强、搭设与拆除方便等特点受到了广泛的应用。

但以往的悬挑脚手架放置的工字钢，楼面放置的长度大于悬挑的长度，不仅浪费工字钢，同时也给后续的施工带来了不便。

本项目使用了一种新型的悬挑脚手架，既节约了工字钢的材料，又给装修施工带来了方便。

2. 工法特点2.1 本工法操作方便，适应范围广，安全可靠。

2.2 本工法改变了传统用钢丝绳卸载的施工方法，改用梁端上部用Φ20钢筋连接，由花篮螺栓拧紧受力可起到固定、卸荷、减轻钢梁支座弯矩作用，且花篮螺栓和钢筋可回收二次利用，与常规使用的钢丝绳比较更安全，且经济合理，降低成本。

2.3 本工法将传统工字钢悬挑梁受力变为简支梁受力，工字钢截面特征呈对称，受力明确，钢梁尾端用螺栓固定，钢梁悬挑端上部由花篮螺栓拧紧受力，属于轴心受力的最佳状态，抗弯性能较好。

2.4 本工法改变了传统型钢梁在楼面锚固的施工方法，改用型钢挑梁由螺栓固定在建筑物上，悬挑钢梁长度比传统悬挑钢梁缩短一半以上，降低了成本，而且悬挑钢梁不必伸入建筑物内，无需墙面预留洞口，墙面施工时无须再次封补，对后续作业楼层面地坪施工不影响，无需等悬挑钢梁拆除后再进行地坪施工，降低了洞口渗水的质量通病又缩短了工期。

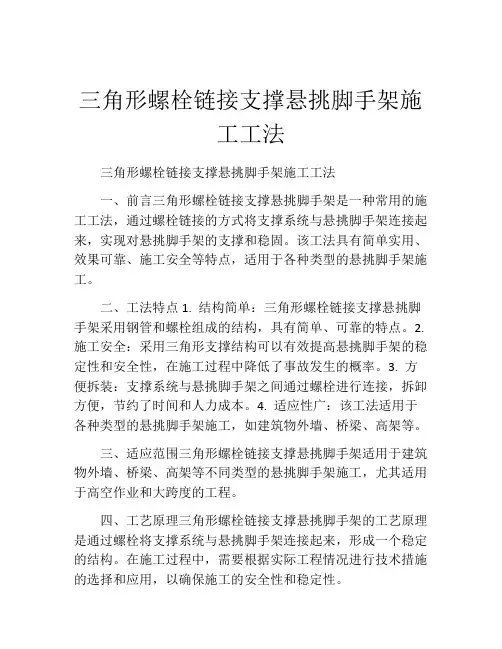

三角形螺栓链接支撑悬挑脚手架施工工法三角形螺栓链接支撑悬挑脚手架施工工法一、前言三角形螺栓链接支撑悬挑脚手架是一种常用的施工工法，通过螺栓链接的方式将支撑系统与悬挑脚手架连接起来，实现对悬挑脚手架的支撑和稳固。

该工法具有简单实用、效果可靠、施工安全等特点，适用于各种类型的悬挑脚手架施工。

二、工法特点1. 结构简单：三角形螺栓链接支撑悬挑脚手架采用钢管和螺栓组成的结构，具有简单、可靠的特点。

2. 施工安全：采用三角形支撑结构可以有效提高悬挑脚手架的稳定性和安全性，在施工过程中降低了事故发生的概率。

3. 方便拆装：支撑系统与悬挑脚手架之间通过螺栓进行连接，拆卸方便，节约了时间和人力成本。

4. 适应性广：该工法适用于各种类型的悬挑脚手架施工，如建筑物外墙、桥梁、高架等。

三、适应范围三角形螺栓链接支撑悬挑脚手架适用于建筑物外墙、桥梁、高架等不同类型的悬挑脚手架施工，尤其适用于高空作业和大跨度的工程。

四、工艺原理三角形螺栓链接支撑悬挑脚手架的工艺原理是通过螺栓将支撑系统与悬挑脚手架连接起来，形成一个稳定的结构。

在施工过程中，需要根据实际工程情况进行技术措施的选择和应用，以确保施工的安全性和稳定性。

五、施工工艺1. 螺栓连接：根据设计要求和现场实际情况，选择合适的螺栓进行连接，确保连接牢固。

2. 安装支撑系统：根据悬挑脚手架的形状和结构要求，选择和安装合适的支撑系统，包括钢管、连接件等。

3. 悬挑脚手架安装：根据设计要求和施工图纸，按序搭建悬挑脚手架的骨架结构，并进行连接和固定。

4. 螺栓链接：将支撑系统与悬挑脚手架通过螺栓进行链接，确保连接稳固。

5. 调整和检查：调整悬挑脚手架的水平度和垂直度，并进行全面检查和测试，确保施工质量符号设计要求。

六、劳动组织施工过程中需要根据实际情况进行人力组织，明确工作职责和任务分工，保证施工的有序进行。

七、机具设备 1. 螺栓：负责连接支撑系统与悬挑脚手架。

2. 支撑系统：包括钢管、连接件等，用于支撑和稳固悬挑脚手架。

悬挑脚手架搭设工艺流程搭设图悬挑脚手架搭设工艺流程、搭设图1、架子搭设工艺流程：在砼地基上弹线、立杆定位→摆放扫地杆→逐根树立立杆，随即与扫地杆扣紧→装扫地小横杆并与立杆或扫地杆扣紧→安第一步大横杆（与各立杆扣紧）→安第一步小横杆→安第二步大横杆→安第二步小横杆→加设临时斜撑杆（上端与第二步大横杆扣紧，在装设两道连墙杆后可拆除）→第三、四步大横杆和小横杆→连墙杆→接立杆→加设剪刀撑→铺脚手板、绑扎防护及挡脚板→挂安全网。

2、架体与建筑物的拉结：采用φ48×3.5钢管、扣件等组成的部件与框架柱刚性连接。

3、安全网：A、挂设要求：安全网应采用具有安全生产许可证的正规厂家的合格产品。

安全网应挂设严密，用尼龙绳绑扎牢固，不得漏眼绑扎，两网连接处应绑在同一杆件上。

安全网要挂设在棚架内侧。

B、脚手架与施工层之间要按验收标准设置封闭平网，每四层应设置一道水平网，必须固定牢固、稳妥，防止杂物下落伤人。

4、通道口防护棚：通道口及靠近建筑物的露天作业场地要搭设安全防护棚，通道口防护棚需向两侧各伸出1m，向外伸出3m，并采用斜杆支撑，延长两侧均应采用安全网封闭。

5、搭设图（见附图）：A、小横杆（1）按照脚手架每个节点（大横杆与立杆交点）处设置一根小横杆，沿立杆两侧布置，即上步设在立杆左侧，下步设在立杆右侧，以抵消立杆因上下小横杆偏心造成的弯曲。

（2）当脚手架遇作业层时，每跨增加一根小横杆，使脚手板下小横杆间距不大于1m。

当非作业层脚手板拆除时，增加的小横杆可同时拆除，但节点处的小横杆不得拆除。

（3）大横杆设于小横杆之下，在立杆的内侧，并采用直角搂件与立杆扣紧；大横杆对接接头应交错布置，不设在同步、同跨内，并应避免设在跨中，相邻接头水平距离不小于500MM。

（4）扣紧大横杆的直角扣件的开口应朝上，对接扣件的开口应朝上或朝内。

B、剪刀撑（1）剪刀撑在搭设时应随立杆、大横杆、小横杆等同步沿脚手架高度连续搭设，底部斜杆下端应落地支承在垫板上。

悬挑钢管外脚手架计算及施工措施（一）方案选择本工程悬挑外架采用工字钢、钢管、扣件、安全网、钢丝绳等材料进行搭设。

（二）施工工序：悬挑层施工预埋→穿插工字钢→焊接底部定位钢筋→搭设架体→加斜拉钢丝绳→铺钢筋网、安全网。

（三）搭设方式：搭设方式如下图所示，搭设范围见架空层悬挑外架布置图。

（四）技术细节1、在架空层板筋绑扎之前，按架空层悬挑外架布置图埋设悬挑外架用钢筋，其包括板面穿插工字钢用钢筋、外架转角处支撑钢筋。

2、须待悬挑层砼到达设计强度时方可穿插工字钢搭设上部外架。

3、悬挑架立杆间距分别为：纵向间距见架空层悬挑外架布置图，横向@1050，横杆步距1800。

4、为了保证外架立杆间距均匀，架身美观整洁。

外架起步架子制作成简易桁架，以便调整立杆间距并保证立杆荷载传递到工字钢上。

5、工字钢上每根立杆下双钢管并排，每一立杆均落在并排双钢管上，套在与钢管焊接旳钢筋支座上。

详细做法详见下图。

6、每层设连墙杆，连墙杆连接方式详见下图，连墙杆每隔6000左右设置一道。

7、转角处外架由于无法挑工字钢，则采用钢筋支撑，每隔二层卸载旳方式搭设，如下左图所示。

需用此种措施处理旳外架位置见架空层处架布置图：大横杆距工字钢面200mm开始搭设。

相邻步架旳大横杆应错开布置在立杆旳里铡和外侧。

立杆和大横杆必须用十字扣件扣紧，不得隔步设置或遗漏。

10、小横杆贴近立杆设置，搭于大横杆上。

在立杆之间可根据需要加设小横杆，但在任何状况下均不得拆除贴近立杆旳小横杆。

11、剪刀撑沿架高持续布置，斜杆与地面夹角为45ο~60ο，每6根立杆开始加设，剪刀撑旳斜杆除两端用旋转扣件与外架相连外，在其中间应增设2～4个扣结点。

12、每一悬挑段铺钢筋网板层数不得超过8层，作业层为两层。

13、立杆、大横杆旳接头位置如上右图所示，架设时应注意挑选钢管长度。

14、水平斜拉杆，设置在有连墙杆旳步架平面，人，以加强外架旳横向刚度。

15、悬挑架外围满挂安全网。

（五）安全防护应在安全人员和技术人员旳监督下由纯熟工人负责搭设；脚手架旳检查分验收检查、定期检查和尤其检查；使用中要严格控制架子上旳荷载，尽量使之均匀分布，以免局部超载或整体超载；使用时还尤其注意保持架子原有旳构造和状态，严禁任意拆卸构造杆件和连墙拉结及防护设施。

钢管式悬挑脚手架搭设施工方案1.搭设工艺流程1.1搭设工艺流程在框架梁内预埋直径为50 的PVC 套管，在楼板上预埋锚环→逐根树立立杆并与悬挑杆扣紧→安装第一步大横杆并与各立杆扣紧→安第一步小横杆→安装第二步大横杆→安装第二步小横杆→加设临时斜撑，杆上端与第二步大横杆扣紧→剪刀撑搭设→铺脚手板→绑扎防护栏杆及挡脚板搭设→张拉安全网→逐步上接并绑扎剪刀撑→架体验收。

1.2拆除工艺流程安全网→护身栏→挡脚板→脚手板→剪刀撑→小横杆→大横杆→立杆→连柱杆→水平安全网→卸荷。

2.脚手架搭设要求与措施2.1预埋锚环及悬挑杆结构施工时，按本方案的要求预埋各种预埋件,预埋位置必须准确,位置偏差不超过10mm。

预埋主要Φ14的“几”字形圆钢。

预埋地锚筋的设置时，在施工过程中经常检查其留设位置情况,如发现问题，及时解决.锚环一定要压在楼板下层钢筋下面，并要保证两侧200mm以上搭接长度；每个悬挑杆上必须保证三个卡环.锚环见下图：水平悬挑杆采用直径Φ48，壁厚 3.5mm 的钢管，其安置间距随立杆间距，放入预留的锚环内后必须用木楔子楔实、楔紧,保证悬挑杆牢固，不晃动.1)除电梯井部位应按实际情况加长外，悬挑型钢分别采用加长的钢管，悬挑支点应设在结构梁上，不得设置在外挑阳台或悬挑板上，悬挑端应按双钢管长起拱0.5%-1%。

悬挑钢钢管几何不变体应按架体立杆位置对应设置。

2）支承悬挑脚手架的砼强度必须达到5。

0N/mm2以上（即C10砼28天强度标准值），悬挑吊环的砼强度值应达到10N/mm2，相应部位混凝土应留设同条件试块，构件强度以混凝土试块的抗压报告为准。

2。

2立杆施工前专业工长应对操作人员进行详细施工技术安全交底。

立杆用扣件与上横杆联结，拧紧力矩不得大于65N.m.建筑物转角处横杆应建立一一对应的连接方式，并用扣件联结牢固，末端超出扣件的长度不应小于150mm,建筑物转角处应设置横向斜撑。

1）立杆纵距、横距(中距)按照平面布置图搭设,间距可轻微调整,但纵距不得大于1500mm。

悬挑式脚手架工程施工方案及计算书悬挑式脚手架工程施工方案工程名称施工单位编制人日期目录第一章、编制依据3 第二章、工程概况3 第三章、施工布署4 第四章、施工工艺6 第五章、构造要求及技术措施7 第六章、悬挑架技术措施11 第七章、质量标准及验收17 第八章、安全施工技术与管理措施22 第九章、文明施工措施24 第十章、环保措施25 第十一章、设计计算书25 第一章、编制依据1、工程施工图纸及现场概况2、建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001 3、建筑施工手册第四版（缩印本）4、建筑施工安全检查标准（JGJ59-99）5、建筑施工高处作业安全技术规范（JGJ80-91）6、建筑结构荷载规范（GB50009-2001）2006年版7、冷弯薄壁型钢结构技术规范GB 50018-2002 8、钢管脚手架扣件（GB15831-2006）第二章、工程概况工程名称施工单位建设单位监理单位设计单位建筑地点项目经理技术负责人建筑面积结构类型地上层数地下层数建筑高度±0.000标高开工日期竣工日期第三章、施工布署第一节、方案选择本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。

2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。

3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。

4、结构选型时，力求做到受力明确，构造措施到位，搭拆方便，便于检查验收；5、综合以上几点，脚手架的搭设，还必须符合JCJ59-99检查标准要求，要符合省文明标化工地的有关标准。

6、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用型钢悬挑式双排扣件钢管脚手架。

脚手架搭设高度20m 立杆纵距 1.2m 立杆横距0.9m 步距1.5m 连墙件布置二步三跨悬挑梁型号18号工字钢钢丝绳直径14mm 悬挑长度 1.5m 锚固长度 1.5m 楼板锚固圆钢直径18mm 第二节、组织机构外架搭设由外架工长负责组织实施，其他人员配合。

悬挑式外脚手架施工工法随着我国建筑业的飞速发展，高层建筑及超高层建筑越来越多，建筑外脚手架的选择成为施工组织设计中的一件大事，施工者除了考虑施工工艺及安全防护外，脚手架的经济效益也成为一个重要的考虑指标。

悬挑式外挑脚手架，它以构造简单，操作方便，减少钢管的投入量、节约人工费等优点，赢得了广大用户，且建筑物越高越经济。

一、特点1、悬挑式脚手架是指架体结构卸荷在附着于建筑结构的刚性悬挑梁（架）上的脚手架，用于建筑施工中的主体或装修工程的作业及其安全防护需要,每段搭设高度不得大于24m。

2、悬挑架依附的建筑结构应是钢筋混凝土结构或钢结构，不得依附在砖混结构或石结构上。

悬挑架的支承结构应为型钢制作的悬挑梁或悬挑桁架等,不得采用钢管;其节点应螺栓联结或焊接，不得采用扣件连接。

与建筑结构的固定方式应经设计计算确定，并经工程设计单位认可.二、适应范围适应范围于钢筋混凝土结构、钢结构高层或超高层，建筑施工中的主体或装修工程的作业及其安全防护需要.三、工艺流程1、悬挑架搭设工艺流程：施工准备→放线定位→预埋U型螺栓→悬挑架的支承结构安装→竖立杆→将纵向扫地杆与立杆扣接→安装横向扫地杆→安装纵向水平杆→安装横向水平杆→安装连墙件撑→安装剪刀→扎安全网→作业层铺脚手板和挡脚板。

2、悬挑架拆除工艺流程：安全网→拦杆→脚手板→剪刀撑→横向水平杆→纵向水平杆→立杆→悬挑架的支承结构.四、悬挑架构造主要组成:悬挑梁（悬挑桁架）、架体、刚性连墙件、连续剪刀撑、安全防护。

1、悬挑梁制作采用的型钢,其型号、规格、固端和悬挑端尺寸的选用应经设计计算确定,与建筑结构连接应采用水平支承于建筑梁板结构上的形式，固端长度应不小于1。

5倍的外挑长度，与建筑物连接必须可靠（如由不少于两道的预埋U型螺栓与压板采用双螺母固定，螺杆露出螺母应不少于3扣)，连接强度应经计算确定.2、悬挑架架体应采用刚性连墙件与建筑物牢靠连接，连墙件应设置在与悬挑梁相对应的建筑物结构上.脚手架每两步三跨或脚手架架体立面投影面积每27m2以内应设置一道刚性连墙件。

型钢悬挑脚手架(扣件式)计算书架体验算一、脚手架参数二、荷载设计计算简图：立面图侧面图三、纵向水平杆验算纵、横向水平杆布置方式纵向水平杆在上横向水平杆上纵向水平杆根数n 2横杆抗弯强度设计值[f](N/mm2) 205 横杆截面惯性矩I(mm4) 107800横杆弹性模量E(N/mm2) 206000 横杆截面抵抗矩W(mm3) 4490纵、横向水平杆布置承载能力极限状态q=1.2×(0.033+G kjb×l b/(n+1))+1.4×G k×l b/(n+1)=1.2×(0.033+0.35×0.8/(2+1))+1.4×3×0.8/(2+1 )=1.27kN/m正常使用极限状态q'=(0.033+G kjb×l b/(n+1))+G k×l b/(n+1)=(0.033+0.35×0.8/(2+1))+3×0.8/(2+1)=0.93kN/m 计算简图如下：1、抗弯验算M max=0.1ql a2=0.1×1.27×1.52=0.29kN·mσ=M max/W=0.29×106/4490=63.74N/mm2≤[f]=205N/mm2满足要求！2、挠度验算νmax=0.677q'l a4/(100EI)=0.677×0.93×15004/(100×206000×107800)=1.43mm νmax＝1.43mm≤[ν]＝min[l a/150，10]＝min[1500/150，10]＝10mm满足要求！3、支座反力计算承载能力极限状态R max=1.1ql a=1.1×1.27×1.5=2.1kN正常使用极限状态R max'=1.1q'l a=1.1×0.93×1.5=1.53kN四、横向水平杆验算承载能力极限状态由上节可知F1=R max=2.1kNq=1.2×0.033=0.04kN/m正常使用极限状态由上节可知F1'=R max'=1.53kNq'=0.033kN/m1、抗弯验算计算简图如下：弯矩图(kN·m)σ=M max/W=0.56×106/4490=124.19N/mm2≤[f]=205N/mm2满足要求！2、挠度验算计算简图如下：变形图(mm)νmax＝1.251mm≤[ν]＝min[l b/150，10]＝min[800/150，10]＝5.33mm 满足要求！3、支座反力计算承载能力极限状态R max=2.12kN五、扣件抗滑承载力验算扣件抗滑承载力验算：纵向水平杆：R max=2.1/2=1.05kN≤R c=0.9×8=7.2kN横向水平杆：R max=2.12kN≤R c=0.9×8=7.2kN满足要求！六、荷载计算立杆静荷载计算1、立杆承受的结构自重标准值N G1k单外立杆：N G1k=(gk+l a×n/2×0.033/h)×H=(0.12+1.5×2/2×0.033/1.8)×20=2.96kN单内立杆：N G1k=2.96kN2、脚手板的自重标准值N G2k1单外立杆：N G2k1=(H/h+1)×la×l b×G kjb×1/1/2=(20/1.8+1)×1.5×0.8×0.35×1/1/2=2.54kN 单内立杆：N G2k1=2.54kN3、栏杆与挡脚板自重标准值N G2k2单外立杆：N G2k2=(H/h+1)×la×G kdb×1/1=(20/1.8+1)×1.5×0.17×1/1=3.09kN4、围护材料的自重标准值N G2k3单外立杆：N G2k3=G kmw×la×H=0.01×1.5×20=0.3kN构配件自重标准值N G2k总计单外立杆：N G2k=N G2k1+N G2k2+N G2k3=2.54+3.09+0.3=5.93kN单内立杆：N G2k=N G2k1=2.54kN立杆施工活荷载计算外立杆：N Q1k=la×l b×(n jj×G kjj)/2=1.5×0.8×(2×3)/2=3.6kN内立杆：N Q1k=3.6kN组合风荷载作用下单立杆轴向力：单外立杆：N=1.2×(N G1k+ N G2k)+0.9×1.4×N Q1k=1.2×(2.96+5.93)+ 0.9×1.4×3.6=15.2kN 单内立杆：N=1.2×(N G1k+ N G2k)+0.9×1.4×N Q1k=1.2×(2.96+2.54)+ 0.9×1.4×3.6=11.13kN 七、钢丝绳卸荷计算钢丝绳卸荷钢丝绳绳卡作法钢丝绳连接吊环作法（分开设置）第1次卸荷验算α1=arctan(l s/H s)=arctan(3000/600)=78.69°α2=arctan(l s/H s)=arctan(3000/900)=73.3°钢丝绳竖向分力，不均匀系数K X取1.5P1=K f×K X×N×h j(n+1)/H×H L/l a=0.8×1.5×11.13×17/20×1.5/1.5=11.36kN P2=K f×K X×N×h j(n+1)/H×H L/l a=0.8×1.5×15.2×17/20×1.5/1.5=15.5kN 钢丝绳轴向拉力T1=P1/sinα1=11.36/sin78.69°=11.58kNT2=P2/sinα2=15.5/sin73.3°=16.19kN卸荷钢丝绳的最大轴向拉力[Fg]=max[T1，T2]=16.19kN绳夹数量：n=1.667[Fg]/(2T)=1.667×16.19/(2×15.19)=1个≤[n]=3个满足要求！花篮螺栓验算：σ=[Fg]×103/(π×d e2/4)=16.19×103/(π×202/4)=51.52N/mm2≤[ft]=170N/mm2 满足要求！P g=k×[F g]/α=9×16.19/0.85=171.39kN钢丝绳最小直径d min=(P g/0.5)1/2=(171.39/0.5)1/2=18.51mm吊环最小直径d min=(2A/π)1/2=(2×[F g]/([f]π))1/2=(2×16.19×103/(65π))1/2=13mm注：[f]为拉环钢筋抗拉强度，按《混凝土结构设计规范》9.7.6 每个拉环按2个截面计算的吊环应力不应大于65N/mm2第1次卸荷钢丝绳最小直径18.51mm，必须拉紧至16.19kN，吊环最小直径为13mm。

对拉螺栓连接型钢悬挑脚手架施工工法对拉螺栓连接型钢悬挑脚手架施工工法一、前言拉螺栓连接型钢悬挑脚手架施工工法是一种常用的悬挑脚手架施工方法，它通过使用拉螺栓和型钢构件进行连接，以实现结构的悬挑支撑。

本文将全面介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施和经济技术分析，同时提供一个工程实例。

二、工法特点1. 结构简单：使用拉螺栓和型钢组成的连接结构，简单易懂，不需要复杂的施工工艺。

2. 快速拼装：悬挑脚手架构件由拉螺栓连接，安装和拆卸方便快捷，提高施工效率。

3. 高结构稳定性：拉螺栓连接牢固，悬挑脚手架结构稳定可靠，能够承受较大的荷载和风压力。

4. 适应性强：可以根据实际需求调整悬挑脚手架的高度和长度，适应不同形状和高度的建筑物施工。

三、适应范围拉螺栓连接型钢悬挑脚手架适用于高层建筑的悬挑施工，尤其是建筑外墙的保温、瓷砖贴面和幕墙安装等施工任务。

它广泛应用于住宅、商业和工业建筑的施工中，为施工人员提供安全、稳定的工作平台。

四、工艺原理拉螺栓连接型钢悬挑脚手架施工工法的原理是通过使用拉螺栓将钢构件连接起来，形成悬挑支撑结构。

拉螺栓连接具有较高的强度和稳定性，能够延长悬挑脚手架的使用寿命。

在实际工程中，施工工法需要根据具体的结构形式和施工要求，采取相应的技术措施，如选择合适的拉螺栓类型、确定连接点位置和间距，以及进行结构的计算和设计。

五、施工工艺施工工法分为以下几个阶段：1. 确定设计要求和施工方案：根据工程设计要求和施工实际情况，制定详细的施工方案。

2. 准备材料和设备：准备好所需的拉螺栓、型钢构件以及相应的工具设备。

3. 搭设起重设备：根据需要搭设起重设备，以提供悬挑脚手架的安全和稳定。

4. 搭设主体支撑：首先搭设主体支撑结构，并使用拉螺栓连接型钢构件，形成主体结构。

5. 安装横纵向支撑：根据结构形式和安全要求，安装横纵向支撑结构，增加整体稳定性。

6. 调整和固定：在悬挑脚手架安装完成后，进行调整和固定，确保整个结构平稳牢固。
