浅谈电子手刹(EPB)的组成与工作原理

epb工作原理
EPB (Electronic Parking Brake) 电子驻车制动系统是一种新兴的停车制动系统，无需手制动，通过一个按钮来控制整个系统的工作。

它将传统的手刹系统升级为电子控制系统，不仅提高了操作便利性和安全性，还具有自动化、智能化和创新化的特点。

EPB系统由制动操作机构、控制电路和控制模块三部分组成。

其工作原理如下：
1、制动操作机构
EPB系统的制动操作机构与传统的手刹操作机构相似，由制动手柄、拉杆、传感器、
空气泵、液压装置等组成。

当驾驶员按下制动按钮时，系统将自动升起制动手柄并拉紧制
动拉杆，使汽车停止运动。

2、控制电路
EPB系统的控制电路是整个系统的核心，由控制模块、传感器、电路控制元件等组成。

通过传感器获取汽车运动状态、制动力、车速、转向角等参数后，控制模块依据这些参数
来控制制动操作机构的工作，达到自动化和智能化的制动效果。

3、控制模块
控制模块是EPB系统的主控制器，其作用是通过对传感器获取的数据信息进行计算，
并输出控制信号来驱动制动操作机构的各部件，实现整个停车制动系统的自动化。

尽管EPB系统与传统手刹系统在操作方式上不同，但其工作原理与液压系统基本相同，都是依靠油压来驱动制动操作机构。

不过，与传统液压驻车车制动器相比较，EPB系统更
加便捷，操作更加方便，安全性能更加可靠。

因此，EPB系统是未来汽车制动系统发展的
趋势，受到了越来越多的汽车厂家和消费者的青睐。

电子手刹的原理及结构
电子手刹是一种用于锁定车辆停车位置的现代化技术，它代替了传统的机械手刹。

它的原理和结构与机械手刹有所不同。

电子手刹主要由以下几个部分组成：电子控制单元（ECU）、手刹开关、驱动电机、控制线路和刹车盘。

在使用电子手刹时，驾驶员通过手刹开关控制系统，当手刹开关被拉起时，ECU会将信号发送到驱动电机，驱动电机开始运转。

驱动电机通过齿轮或螺旋机构的转动，将制动力传递给刹车盘。

刹车盘是电子手刹相对于传统机械手刹的一个关键区别之处。

机械手刹通常是通过驱动杆或钢丝来施加力量，将制动盘与车轮连接起来，从而实现停车锁定。

而电子手刹使用的刹车盘则是直接由驱动电机施加制动力，无需其他机械装置。

ECU控制着整个电子手刹系统的操作和功能。

它监测手刹开关的信号，并控制驱动电机的运转。

同时，ECU还与车辆其他系统（例如刹车系统和驾驶辅助系统）进行通信，以确保电子手刹的安全和协调运作。

总的来说，电子手刹通过电子控制和驱动电机来实现锁定车辆停车位置的功能。

相比传统的机械手刹，它更加方便操作和更为可靠，且不需要额外的机械装置。

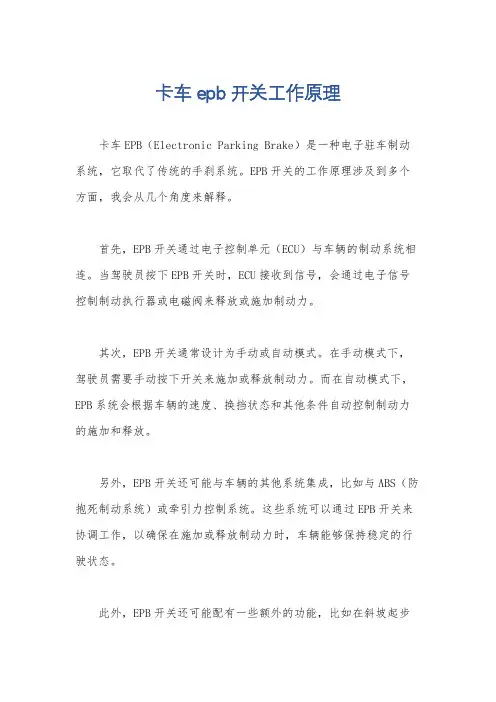

卡车epb开关工作原理
卡车EPB（Electronic Parking Brake）是一种电子驻车制动系统，它取代了传统的手刹系统。

EPB开关的工作原理涉及到多个方面，我会从几个角度来解释。

首先，EPB开关通过电子控制单元（ECU）与车辆的制动系统相连。

当驾驶员按下EPB开关时，ECU接收到信号，会通过电子信号控制制动执行器或电磁阀来释放或施加制动力。

其次，EPB开关通常设计为手动或自动模式。

在手动模式下，驾驶员需要手动按下开关来施加或释放制动力。

而在自动模式下，EPB系统会根据车辆的速度、换挡状态和其他条件自动控制制动力的施加和释放。

另外，EPB开关还可能与车辆的其他系统集成，比如与ABS（防抱死制动系统）或牵引力控制系统。

这些系统可以通过EPB开关来协调工作，以确保在施加或释放制动力时，车辆能够保持稳定的行驶状态。

此外，EPB开关还可能配有一些额外的功能，比如在斜坡起步
时自动释放制动力，或者在紧急情况下自动施加制动力以防止车辆滑动等。

总的来说，EPB开关的工作原理涉及到电子控制、制动执行器的操作以及与其他车辆系统的协调。

通过EPB开关，驾驶员可以更方便地控制车辆的停车制动，并且可以提供一些额外的安全和便利功能。

电子手刹EPB和自动驻车AUTO HOLD原理解析电子手刹EPB学名为电控机械式驻车制动器（为简化文字，下文继续沿用电子手刹的名称）。

这个名称显得很高科技，但一个上提（脚踩）手刹的动作能有多么复杂？确实，常规手刹基本就是用一个杠杆拽一根刹车拉线，来牵动后轮刹车，而电子手刹基本上就是用按钮代替手刹杆，用电机来完成拉起放下的动作并不十分复杂。

有些电子手刹就是用一个开关控制一个电机带动卷线器，或者是电机驱动螺杆，使滑块移动，带动拉线，控制后轮的刹车系统。

这种方式和传统手刹差异不大，对原平台车型是碟刹还是附加的驻车鼓刹并不在意，布局改动也不大。

而另一种行驶的电子手刹则复杂了一些，是通过装置与刹车壳体上的电机，来压紧刹车片完成操作的，其中异类之处就在于中间的偏心齿盘。

使用这种齿轮减速比非常之大，随后驱动中央的螺旋推杆对刹车片施压，动作完成。

与卡钳一体式的电子手刹，天合出品。

宝马、大众等品牌在用以大众电子手刹模块为例，以电机驱动齿轮通过齿形皮带带动一个大齿轮，减速比为3:1，大齿轮驱动斜盘齿轮（红）再带动从动齿轮（绿），减速比为50:1，再通过螺杆将力矩转向，推动卡钳，实现对刹车盘的制动。

电子手刹相对于普通的拉杆手刹，附加的控制功能：动态起动辅助功能：当车辆从静止起步，车轮扭矩达到一定程度时，电子手刹自动释放，将操作简化。

动态紧急制动功能：如果在行车过程中发生极端情况，操作电子手刹按键，可以对车辆进行制动，这个情况有些复杂。

首先我们要分析一下这个极端情况，假如驾驶员无法控制刹车（刹车踏板故障、新手没有刹车意识、驾驶员睡着了等情况），通过拉起手刹按键，车辆会紧急制动，注意：此时车辆的刹车并非机械的驻车手刹，高速情况下，紧急制动是通过ESP控制单元以略小于全力刹车的力道对全部四个车轮进行液压制动，而当车辆接近静止状态时，才能直接用电子手刹来降速或驻车。

例如大众的电子手刹在7km/h以上的速度是就是如此，而只有当速度在7km/h以下时，才是直接施以驻车手刹制动。

电子手刹工作原理
电子手刹是一种电动化的车辆制动系统，它通过电子控制单元（ECU）和电机执行器来代替传统的机械手刹。

电子手刹的工作原理如下：
1. 传感器信号采集：当驾驶员拉起手刹杆时，传感器会感知到手刹系统的操作，并将这一信号传送给ECU。

2. 信号处理：ECU接收到传感器的信号后，会对信号进行处理和解读，判断出驾驶员的意图。

3. 电控单元控制：ECU根据对信号的解读，控制电机执行器来实现手刹的操作。

电机会根据ECU的指令，将手刹杆对应位置的刹车线拉动或松开。

4. 刹车线的操作：电机执行器通过拉动或松开相应的刹车线，来使车辆的刹车片与刹车盘接触或分离。

当刹车片与刹车盘接触时，产生摩擦力，使车辆停止移动。

5. 信号反馈和限制：ECU会监测电机执行器的工作状态，并根据反馈信号来确定刹车线的位置。

此外，ECU还会根据一些条件来限制手刹的操作，如车辆速度是否超过一定限制等。

总而言之，电子手刹通过传感器、电控单元和电机执行器等组件的协调工作，实现了手刹系统的自动化和电动化，提高了驾驶的便利性和安全性。

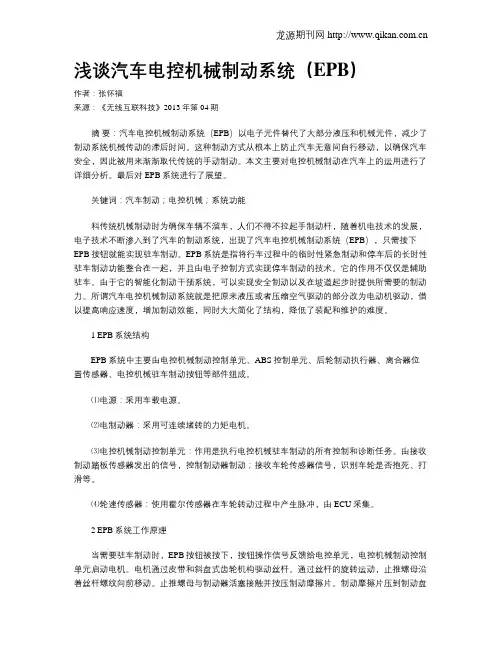

浅谈汽车电控机械制动系统（EPB）作者：张怀福来源：《无线互联科技》2013年第04期摘要：汽车电控机械制动系统（EPB）以电子元件替代了大部分液压和机械元件，减少了制动系统机械传动的滞后时间。

这种制动方式从根本上防止汽车无意间自行移动，以确保汽车安全，因此被用来渐渐取代传统的手动制动。

本文主要对电控机械制动在汽车上的运用进行了详细分析。

最后对EPB系统进行了展望。

关键词：汽车制动；电控机械；系统功能科传统机械制动时为确保车辆不溜车，人们不得不拉起手制动杆，随着机电技术的发展，电子技术不断渗入到了汽车的制动系统，出现了汽车电控机械制动系统（EPB），只需按下EPB按钮就能实现驻车制动。

EPB系统是指将行车过程中的临时性紧急制动和停车后的长时性驻车制动功能整合在一起，并且由电子控制方式实现停车制动的技术。

它的作用不仅仅是辅助驻车。

由于它的智能化制动干预系统，可以实现安全制动以及在坡道起步时提供所需要的制动力。

所谓汽车电控机械制动系统就是把原来液压或者压缩空气驱动的部分改为电动机驱动，借以提高响应速度，增加制动效能，同时大大简化了结构，降低了装配和维护的难度。

1 EPB系统结构EPB系统中主要由电控机械制动控制单元、ABS控制单元、后轮制动执行器、离合器位置传感器、电控机械驻车制动按钮等部件组成。

⑴电源：采用车载电源。

⑵电制动器：采用可连续堵转的力矩电机。

⑶电控机械制动控制单元：作用是执行电控机械驻车制动的所有控制和诊断任务。

由接收制动踏板传感器发出的信号，控制制动器制动；接收车轮传感器信号，识别车轮是否抱死、打滑等。

⑷轮速传感器：使用霍尔传感器在车轮转动过程中产生脉冲，由ECU采集。

2 EPB系统工作原理当需要驻车制动时，EPB按钮被按下，按钮操作信号反馈给电控单元，电控机械制动控制单元启动电机。

电机通过皮带和斜盘式齿轮机构驱动丝杆。

通过丝杆的旋转运动，止推螺母沿着丝杆螺纹向前移动。

止推螺母与制动器活塞接触并按压制动摩擦片。

浅谈电子手刹的组成与工作原理电子手刹，全称为电子驻车制动系统（Electronic Parking Brake，EPB），是一种智能化的驻车制动系统，相比传统的机械手刹，具有更高的安全性和便利性。

本文将浅谈电子手刹的组成和工作原理。

电子手刹主要由以下几个部分组成：1.控制单元：控制单元是电子手刹系统的核心部件，负责接收驾驶员的指令并进行处理。

控制单元通常集成在车辆的电子控制单元（ECU）中，可以通过车辆的中控系统或者独立的电子手刹按钮进行控制。

3.传感器：传感器是电子手刹系统的感知部件，用于感知车辆的状态和环境信息，并将这些信息传输给控制单元进行处理。

常见的传感器包括车速传感器、制动液位传感器、制动力传感器等。

电子手刹的工作原理如下：1.制动力施加：当驾驶员需要驻车时，通过车辆的中控系统或独立的电子手刹按钮向控制单元发出指令。

控制单元接收到指令后，通过电动执行器施加足够的制动力，使制动力传递到车轮上，使车辆停下来。

2.制动力解除：当驾驶员需要解除驻车时，再次向控制单元发出指令。

控制单元接收到指令后，通过电动执行器解除制动力，使车辆恢复行驶。

3.限制条件判断：电子手刹系统通常会通过传感器感知车辆的状态和环境信息，并根据这些信息来判断是否允许施加或解除制动力。

例如，当车速超过一定限制值时，电子手刹系统可能会禁止施加或解除制动力，以防止意外发生。

4.系统安全保护：电子手刹系统通常还具备多种安全保护机制，以提高系统的可靠性和安全性。

例如，当车辆电池电量不足时，电子手刹系统可能会自动解除制动力，以确保驾驶员能够正常驱动车辆。

总的来说，电子手刹系统通过控制单元、电动执行器和传感器等组件实现驻车和解除驻车的功能，提供了更高的安全性和便利性。

同时，电子手刹系统还具备多种安全保护机制，为驾驶员提供更加可靠的驾驶体验。

不过，需要注意的是，由于电子手刹系统的复杂性，如果系统出现故障，可能需要专业技术人员进行维修和保养。

EPB系统的结构组成提示：EPB系统的结构组成讯：中国汽车继电器市场深度调查与发展战略研究报告(2012-2016)中国专用车市场发展现状与发展趋势研究报告(2012-2016)导读：EPB系统会对车轮是否抱死以及打滑等进行识别，在整个的制动过程中，电控机械制动控制单元会对电机的电流进行实时测量。

在后轮的EPB系统中，电控机械制动控制单元是利用一条专用的CAN数据总线连接ABS控制单元。

EPB的主要构成部件为电控机械制动控制单元、ABS控制单元、后轮制动执行器、离合器位置传感器以及电控机械驻车制动按钮等。

在EPB系统中使用的是车载电源，可连续堵转的力矩电机，其中电控机械制动控制单元的主要作用是控制和诊断执行电控机械驻车制动时的所有任务，通过接受制动踏板传感器发出信号，对制动器制动进行控制，同时接受车轮传感器的信号，对车轮是否抱死以及打滑等进行识别，轮速传感器采用的是霍尔传感器在车轮转动的过程中发出的脉冲，并通过ECU进行采集。

当汽车需要驻车制动时，按下EPB按钮，然后按钮信号就会自动反馈给电控单元，这时电控机械控制单元就会立即启动电机，电机利用皮带和斜盘式齿轮机构驱动丝杆，随着丝杆的旋转运动，带动止推螺母沿着丝杆的螺纹向前移动，止推螺母和制动器活塞接触以后会按压制动摩擦片到制动盘上。

上述情况发生时，朝向制动摩擦片的密封圈就会由于挤压变形，这一压力会造成电机的电流上升。

在整个的制动过程中，电控机械制动控制单元会对电机的电流进行实时测量，一旦电流超过某一给定值，控制单元就会马上切断电机的供给电流。

当驻车制动解除时，止推螺母就会自动地沿着丝杆进行自传回旋，制动器活塞将压力释放后，密封圈也会相应复原，致使制动盘失衡从而促使制动器活塞回退，引起制动摩擦片离开制动盘。

在后轮的EPB系统中，电控机械制动控制单元是利用一条专用的CAN数据总线连接ABS控制单元。

数据的传输是通过CAN高电平导线和CAN低电平导线进行的。
