建筑工程制图各章参考答案第1章制图的基本知识1、常用的制图仪器和工具有哪些？试述它们的组成、用途和使用、保管方法。

（1）绘图板绘图板是绘图时用来铺放、固定图纸的长方形案板。

绘图板采用木制材料，它的两面由平整的胶合板组成，四边镶有硬质边框。

绘图板的板面要求光滑平整，软硬合适。

绘图板的两短边一般为工作边，要求必须平直。

为防止绘图板翘曲变形，绘图板应注意保护，应防止受潮暴晒和烘烤，不能用硬质材料在绘图板上任意刻划。

绘图时选用比较光滑的一面作为工作面，比较平直的一条短边作为工作边，将图纸平行于绘图板的边缘摆放于合适的位置，用胶带纸将图纸的四个角粘贴于图板上。

（2）丁字尺丁字尺是用来绘制水平线的。

由尺头和尺身两部分构成，尺身具有尺寸刻度，便于画线时直接度量。

尺头与尺身相垂直，尺身带有刻度，尺头与尺身必须连接牢固，否则画图不准确。

绘图时，上下移动丁字尺可画出一组水平线。

（3）三角板一副绘图用三角板有两块，一块是45°的等腰直角三角形，另一块是有两个锐角分别为30°和60°的直角三角形。

三角板各边要光滑、平直，各角度数要准确，具有尺寸刻度的边可以度量。

一般宜选用板面略厚、两直角边有斜坡的三角板。

（4）圆规绘图用的一般是三用圆规，定圆心的一条腿的钢针，两端都为圆锥形，应选用有台肩的一端放在圆心处，并需要适当调节长度；另一条腿的端部则可按需要装上有铅芯的插腿、有墨线笔头的插腿或有钢针的台肩调整到与铅芯的端部平齐，铅芯应伸出芯套6～8mm。

在一般情况下绘制圆或圆弧时，应使圆规按顺时针方向转动。

在绘制较大的圆或圆弧时，应使圆规的两条腿都垂直于纸面，左手按住针尖，右手转动带铅芯的插脚。

（5）分规分规是等分线段或圆弧和量取线段的工具，形状与圆规相似，但两条腿上都装有钢针。

使用时，要先检查分规两腿的针尖靠拢后是否平齐。

用分规等分线段时，一般应采用试分法。

（6）比例尺比例尺是用来缩小或放大图形用的。

(完整版)建筑制图完整课件

(完整版)建筑制图完整课件


06
建筑制图综合应用
制图软件介绍与使用
制图软件概述
介绍AutoCAD、SketchUp、Revit等 常用建筑制图软件的特点和适用场景 。
软件界面与基本操作
绘图工具与命令
讲解直线、圆、多段线等基本绘图工 具的使用，以及图层管理、块操作等 常用命令。
详细解析各软件的操作界面，以及文 件管理、视图控制等基本操作。
透视图的常用术语
视点、视平线、心点、灭点等是透视图中常用的术语。视点是观察者的眼睛所在的位置；视平线是与眼 睛水平的一条假想线；心点是视平线上的一个点，通过该点引出的视线与画面垂直；灭点是物体在透视 图中消失的点。
透视图的表现技巧
01
透视图的绘制步骤
首先确定视点和视平线，然后根据物体和观察者的位置确定灭点，画出
01
介绍快捷键、脚本命令、定制工具栏等提高绘图效率的方法。
图纸审查与修改技巧
02
讲解如何进行图纸审查，以及如何高效修改图纸中的错误和遗
漏。
团队协作与沟通技巧
03
分享在多人协作项目中如何高效沟通、协调团队成员间的关系
。
THANKS
感谢观看
文化建筑剖面图
绘制文化建筑的剖面图，展示文化 建筑内部的文化设施和空间特点。
05
建筑透视图
透视图的基本原理
透视图的定义
透视是一种视觉现象，通过透视投影法将三维空间中的物体投影到二维平面上。透视图是运用透视投影法绘制出的图 形，具有近大远小、近清晰远模糊的视觉效果。
透视图的分类
根据视点和观察者的位置关系，透视图可分为平行透视和成角透视。平行透视中，观察者面对物体，视线与画面平行 ；成角透视中，观察者与物体有一定角度，视线与画面不平行。
建筑制图识图(PPT)共101页文档

建筑制图识图(PPT)共101页文档

(4)在较小的图形上绘制点画线、双点画线有困难时，可用细实线代替。
(5)虚线、点画线、双点画线自身相交或与其他任何图线相交时，都应是 线、线相交，而不应在空隙处或短划处相交，但虚线如果是实线的延长 线时，则在连接虚线端处留有空隙。
(6)图线不得与文字、数字或符号重叠、混淆，当不可避免时，应首先保 证文字等的清晰，如图1-1所示。
建筑制图识图（PPT）
第四节 建筑制图
制图基本知识与技能 正投影基础 基本体的投影
绘图工具及用品的使用：
正确地使用和维护绘图工具,是提高绘图质量的前提。 1图板
图板一般用胶合板制成,板面平整光滑,左面为导边. 2 丁字尺
丁字尺由尺头和尺身构成,主要用于来画水平线.
内侧靠紧 图板导边
画水平线
3 三角板
三角板与丁字尺配合使用。
15°
75°
15°
画垂线 和斜线
4 圆规和分规
(1) 圆规 ：用于画圆和圆弧
(2) 分规 ： 用来量取尺寸、等分线段和移置线段
6 图纸
5 绘图铅笔
一：制图标准的基本规定
（一）房屋建筑工程图的组成
1.建筑施工图 2.结构施工图 3.设备施工图 4.装饰施工图
（2）标高的表示方法
4.符号 （1）剖切符号 （2）索引符号与详图符号 （3）引出线 （4）其他符号
二、投影基本知识
一 、投影方法及分类
1 投影的概念
在灯光或日光的照射下，形体在地面或墙 面上会产生的影子。
这里的灯光或日光称为投影中心，光线称 为投射线，地面或墙面称为投影面，这种 得到形体的投影方法，称为投影法。
1:1.5
1:2.5
1:3
1:1.5 ×10n 1:2.5 ×10n 1:3 ×10n
建筑制图课件ppt完整版

建筑制图课件ppt完整版

简要介绍国家建筑制图标准的制定背景、目的和 意义。
建筑制图基本规定
详细阐述国家建筑制图标准中关于图纸幅面、标 题栏、会签栏、比例、字体、图线、尺寸标注等 基本规定。
常用建筑图例及画法
列举并解释国家建筑制图标准中常用的建筑图例 ，如墙、门、窗、楼梯、台阶等，以及相应的画 法。
行业建筑制图规范解读
行业建筑制图规范概述
02 建筑制图基础知识
投影原理与分类
投影法的基本概念
投影线、投影面、投影、投影 中心
投影法的分类
中心投影法、平行投影法
正投影的基本特性
真实性、积聚性、类似性
工程上常用的投影图
多面正投影图、轴测投影图、 标高投影图、透视投影图
视图表达与绘制方法
01
02
03
04
视图
基本视图、向视图、局部视图 、斜视图
提高建筑制图质量的途径和措施
• 注重实践训练，多做案例分析和模拟练习。
提高建筑制图质量的途径和措施
加强建筑制图课程的教学 和培训。
建立完善的建筑制图规范 和标准体系。
具体措施
01
03 02
提高建筑制图质量的途径和措施
开展建筑制图竞赛和交流活动，促进 经验分享和技术交流。
鼓励创新和实践，探索新的建筑制图 技术和方法。
纠正方法
常见错误类型及纠正方法探讨
加强基本功训练，提高手 绘和计算机绘图能力。
注重细节处理，做到精益 求精。
学习并遵守建筑制图规范 和相关标准。
建立良好的图层管理习惯 ，保持图面清晰易读。
提高建筑制图质量的途径和措施
提高途径
加强理论学习，掌握建筑制图的基本原理和方法 。 多看优秀作品，培养审美能力和表现力。
建筑制图ppt课件

建筑制图ppt课件

2.1 投影的形成及常用的投影方法
2.2点、线、面的投影 2.3 几何元素的相对位置
2.4 换面法 2.5 体的投影及三视图
2.6 平面体与回转体的截切
2.7 两立体相交
返回
点线面
2.2.1 点的投影
2.2.2 直线的投影
2.2.3 平面的投影
返回
截切
2.6.1 平面立体的截切
2.6.2 回转体体的截切
求出侧面投影
上页
下页
返回
⒉ 两直线相交
V a A a c
c k
C
b d K D d k
交点是两直 线的共有点
b B a c
k
d
b
H
a
c k
d b
判别方法：
若空间两直线相交，则其同名投影必 相交，且交点的投影必符合空间一点的投 影规律。
上页 下页 返回
例：过C点作水平线CD与AB相交。
上页 下页 返回
⒋ 两直线垂直相交（或垂直交叉）
直角的投影特性：
若直角有一边平行于投影面，则它在该投影面 上的投影仍为直角。 证明：
B C A b a
c H b
c
a
.
设 因 所以 又因 故 因此 即
直角边BC//H面 BC⊥AB, 同时BC⊥Bb BC⊥ABba平面 BC∥bc bc ⊥ABba平面 bc⊥ab ∠abc为直角
投 影 特 性： ① 在其平行的那个投影面上的投影反映实长， 并反映直线与另两投影面倾角的实大。 ② 另两个投影面上的投影平行于相应的投影 轴。
上页 下页 返回
⑵ 投影面垂直线
铅垂线
a
正垂线
c(d)
●
侧垂线
《建筑制图》ppt课件

《建筑制图》ppt课件


经过对施工图的阅读，简要了解建筑施工图的内容。图 8—7为某厂房的建筑施工图。
一、平面图 从图8－7厂房建筑图中的一层平面图可以看出：根据指
北针方向，阐明厂房按正南正北方向建造，平面为一矩形、 车间面积为108m2。横向和纵向均有二条定位轴线用以确定 承重构件的位置。车间周围有240mm的围护墙，在东西墙面 上共开有一个门和六个窗户，在轴线②与A、C轴线相交处有 两墙垛用于支撑梁。一层平面图中，还阐明楼梯的位置及走 向。
“国标〞所规定的各种常用门窗图例，如以下图所示 〔包括门窗的立面和剖面图例〕。门窗立面图例上的 斜线及平面图上的弧线，表示门窗扇开关方向〔普通 在设计图上不需表示〕。实线表示外开，虚线表示内 开。
a)单扇门；b)双扇门；c)空门洞； d)单扇双面弹簧门；e)双扇双面 弹簧门；f)卷门
a)单层外开平开窗；b)双层内外 开平开窗；c)固定窗；d)单层外 开上悬窗；e)单层中悬窗；f)百 叶窗；g)左右推拉窗；h)上推窗； i)高窗
从以上引见可以看出：平、立、剖面图相互之间既有 区别，又严密联络：平面图可以表示建筑物各部分的程度 尺寸和位置，却无法阐明他们的高度；立面图能阐明建筑 物的外形尺寸，却无法阐明他们的内部关系；而剖面图那 么能阐明建筑物内部高度方向的布置情况。因此，只需经 过平、立、剖三种图相互配合才干完好地阐明建筑物从内 到外，从程度到垂直的全貌。
第八章 建筑制图简介
现代化消费经常要牵扯到许多专业相互协作配合， 例如：机件的制造和装配经常在厂房内进展，这就需求 在厂房内确定起吊设备的位置，以保证厂房的起吊高度 及空间，厂房还应有适宜的采光通风要求；还有，一些 车间的化工设备需求按消费工艺流程规划错综复杂的管 道；……。因此，工程技术人员需求具备一些有关建筑 工程有关建筑工程图方面的知识。
建筑工程制图与识图习题集课堂PPT

建筑工程制图与识图习题集课堂PPT


c'
b'
d'
b"
d"
Yw
X
O
a
d
bc
YH
(4)AB与CD交叉
.
26
9、作直线GH，使其与EF和CD相交且与AB平行。
b'
c'
h'
a'
e'（f‘）
d'
（g'）
X
f
O
b
c
h
a
g
d
e
.
27
10、过点K作一直线与AB和CD都相交。
c'
b'
k'
h'
e'
d' X
c（d）
k
h
e
b
a' O
a
.
28
11、判别交叉直线重影点的可见性。
a YH
.
18
V b’ B
a’
X A
a
b
.
Z b” W
0 a” Y
19
5、作图求AB的实长和倾角α 。
a'
ΔZ
b'
X
a ΔZ
α
AB实长
b
.
O
20
6、作图求AB的实长和倾角ß。
AB实长
ß
a'
ΔY b'
a ΔY
b
.
21
7、已知a'b'及b， ß=30º，且A在B之前，求AB实长及ab。
ß
b'
ΔY
Z
a' c'
建筑制图作业1PPT课件

建筑制图作业1PPT课件

一、根据立体图中各点的空间位置，画出它们的投影图。
a′
az
a″
ax
2021/3/12
a
ay
1
2021/3/12
2
二、已知A、B、C三点的两面投影，试求出 第三投影，并作出立体图。
a′ a″
a
a
c
b
2021/3/12
3
答案：
2021/3/12
4
三、已知点B在点A的左方25mm，下方10mm， 前方18mm，求出B 点的三面投影。并完成A点的第 三投影。
24
答案：见教材第60页表3-5。
β
α
γ=90°
2021/3/12
25
六、在三角形ABC内取一点D，使其距H 面12mm，距V面20mm。
2021/3/12
26
空间分析：三面共点(D点)
B
D
Q
P A
2021/3/12
C
27
六、在三角形ABC内取一点D，使其距H 面12mm，距V面20mm。
d′
2021/3/12
9
答案：见教材第45页表3-3。
α=0°
β=0 ° γ=90 °
2021/3/12
10
2021/3/12
11
正平线
e′
α
β =0°
γ
f′
(见教材第43页表3-2)
2021/3/12
12
2021/3/12
13
答案：见教材第43页表3-2。
2021/3/12
14
五、画出平面的第三投影，判断各平面对投影面的相对 位置，并标出各特殊位置平面对投影面倾角的真实大小。
Pv
建筑工程制图ppt课件

建筑工程制图ppt课件


投影法
01
02
03
正投影法
真实反映物体的形状和大 小，是工程中最常用的投 影方法。
轴测投影法
将物体放在一个倾斜的角 度进行投影，可以同时反 映物体的长度、宽度和高 度。
透视投影法
通过透视原理，将三维物 体表现在二维平面上，产 生立体感。
建筑图纸的种类与用途
建筑施工图
用于指导施工过程，包括 建筑平面图、立面图、剖 面图等。
总结词
造型独特、结构安全
详细描述
该公共建筑方案设计图注重造型的创新和独特性，同 时保证了结构的安全和稳定性。设计图充分考虑了建 筑的使用功能和特点，对建筑内部的空间进行了合理 的划分和布局，使得建筑既具有美观的外观，又具有 实际的使用价值。
案例三：某施工图深化设计图
总结词
细节到位、标注清晰
详细描述
包括线型、线宽、字体、标注等标准 规定。
制图规范
包括图纸幅面、标题栏、明细栏等规 范要求。
03
建筑工程制图基本技能
绘制建筑平面图
总结词
掌握绘制建筑平面图的基本步骤和要点，包括确定比例尺、绘制轴线、标注尺寸 和文字说明等。
详细描述
在绘制建筑平面图时，需要先确定比例尺，以便将实际建筑物按比例缩小并绘制 在图纸上。然后根据建筑物的平面布局，绘制出各个房间、门窗、楼梯等的位置 和尺寸。最后，进行尺寸标注、文字说明和图名填写等。
绘制建筑立面图
总结词
掌握绘制建筑立面图的基本步骤和要点，包括确定投影方式 、绘制立面轮廓、标注标高和文字说明等。
详细描述
在绘制建筑立面图时，需要先确定投影方式，以便将建筑物 的立面按投影规律绘制在图纸上。然后根据建筑物的立面设 计，绘制出墙身、门窗、装饰物等的位置和尺寸。最后，进 行标高标注、文字说明和图名填写等。
建筑制图ppt课件完整版

建筑制图ppt课件完整版


根据需要绘制出门窗、楼 梯和电梯等细部构造，注 意尺寸和比例关系。
根据需要添加尺寸标注、 标高符号、材料符号等。 同时，要注意表现建筑内 部的空间关系和层次感， 以便更好地理解建筑结构。
05 细节处理和优化技巧
线条运用和美化方法
01
02
03
线条粗细
根据重要性和层次感选择 合适的线条粗细，突出主 要轮廓和细节。
01
02
绘制轴线
按照建筑布局和结构要求，绘制出轴线，并 标注轴线编号。
绘制墙体
根据轴线绘制出墙体轮廓线，并标注 墙体厚度和材料类型。
03
04
绘制门窗
在墙体上绘制出门窗洞口，并标注门 窗编号和尺寸。
添加标注和符号
根据需要添加尺寸标注、标高符号、指北针 等。
05
06
注意事项
确保图纸清晰、准确、规范，符合相关标准和 要求。
现场测绘数据整理成图纸流程
现场测绘数据采集
数据整理与初步处理
使用测量仪器对现场进行测绘，收集相关数 据。
对采集的数据进行整理、筛选和初步处理， 确保数据准确性。
绘制草图与标注
图纸完善与审核
根据整理后的数据，绘制出初步的草图，并 进行必要的标注。
对草图进行完善，添加必要的细节和说明， 最后进行审核和修改。
立面图绘制技巧及规范要求
绘制轮廓线
按照建筑外形绘制出轮廓线，注 意表现建筑特色和细部构造。
绘制门窗和墙面材料
在轮廓线内绘制出门窗和墙面材 料，注意门窗开启方式和墙面材 料质感表现。
添加标注和符号
根据需要添加尺寸标注、标高符 号、索引符号等。
确定立面方向和视图范围
根据需要选择合适的立面方向和 视图范围。
西南大学[1086]建筑制图参考资料

西南大学[1086]建筑制图参考资料

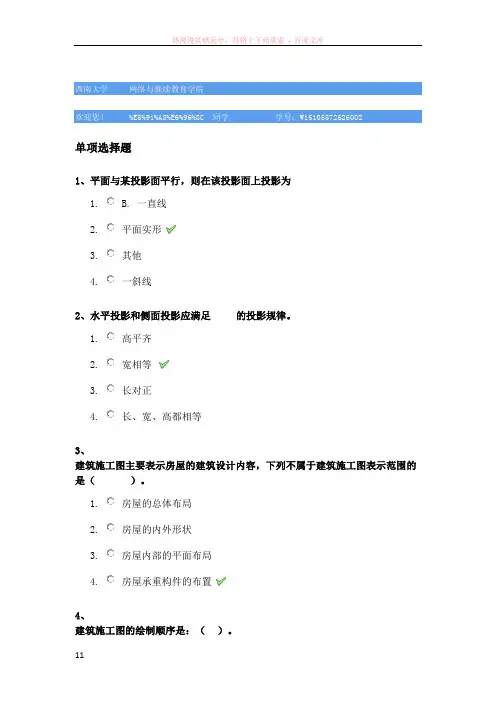

西南大学 网络与继续教育学院欢迎您！ %E5%91%A8%E6%96%8C 同学 学号：W16105572626002单项选择题1、平面与某投影面平行，则在该投影面上投影为 1. B. 一直线 2. 平面实形 3. 其他 4.一斜线2、水平投影和侧面投影应满足 的投影规律。

1. 高平齐 2. 宽相等 3. 长对正4.长、宽、高都相等3、建筑施工图主要表示房屋的建筑设计内容，下列不属于建筑施工图表示范围的是（ ）。

1. 房屋的总体布局 2. 房屋的内外形状 3. 房屋内部的平面布局 4.房屋承重构件的布置4、建筑施工图的绘制顺序是：（ ）。

1. 立——平——剖2.平——剖——立 3.平——立——剖 4.立——剖——平5、φL 表示（ ）。

1. Ⅰ级光圆钢筋 2. 冷拉Ⅰ级钢筋 3. Ⅰ级锰硅人字纹钢筋 4.Ⅰ级螺纹钢筋6、不属于建筑平面图的是（ ）。

1. 基础平面图 2. 底层平面图 3. 标准层平面图 4.屋顶平面图7、结构施工图中的楼梯梁的代号为 ( ) 。

1. GL 2. TL3. JL4.L8、在结构平面图中，YTB 代表构件（ ）。

1. 楼梯板2. 预制板3. 阳台板4.预应力板9、有一栋房屋在图上量得长度为50cm ，用的是1:100比例,其实际长度是( )。

1. 5m 2. 50m3. 500m4.5000m10、在构件立面图和断面图上，钢筋用（ ）表示。

1. 细实线 2. 中实线 3. 中虚线 4.粗线11、墙体是房屋的一个重要组成部分，按墙的平面位置不同分为( )。

1. 外墙和内墙 2. 纵墙与横墙 3. 承重墙与非承重墙 4.砖墙与钢筋混凝土墙12、结构施工图包括（ ）等。

1.总平面图、平立剖、各类详图 2. 基础图、楼梯图、屋顶图3. 基础图、结构平面图、构件详图4.配筋图、模板图、装修图13、主要用来确定新建房屋的位置、朝向以及周边环境关系的是（ ）。

1. 总平面图 2. 功能分区图 3. 建筑平面图 4.建筑立面图14、剖切位置线的长度为（ ）。

(完整版)建筑制图完整课件


调整细节和特征
根据需要，可以添加或删除某些细 节和特征，以使立面图更加准确和 美观。
优化线条和阴影
通过调整线条的粗细和阴影的深浅 ，增强立面图的立体感和层次感。
04 建筑剖面图
剖面图的绘制
确定剖切位置
绘制剖面轮廓
选择合适的剖切位置，以便清晰地展示建 筑物的内部结构和空间关系。
根据剖切位置，绘制出建筑物的剖面轮廓 线，包括墙、柱、门窗等。
04
检查错误和遗漏
仔细检查平面图中是否存在错 误、遗漏或模糊不清的地方。
修改标注和细节
根据需要，修改或补充标注和 细节，使图纸更加清晰、完整
。
调整布局和比例
根据实际情况，调整图纸的布 局和比例，使其更加合理、美
观。
审核与签字
在完成修改和完善后，进行审 核，确保无误后签字确认。
03 建筑立面图
立面图的绘制
楼梯平面图
表示楼梯间的平面布置，包括楼 梯的位置、方向、踏步、栏杆等
。
楼梯剖面图
表示楼梯间的垂直剖面，展示楼 梯的结构、材料、尺寸等信息。
楼梯大样图
表示楼梯的详细构造，包括踏步 、栏杆、扶手等部分的详细尺寸
和做法。
门窗详图
门窗平面图
表示门窗在平面上的位置和尺寸，以及与周围墙 体的关系。
门窗立面图
表示门窗的垂直面，展示门窗的外观、开启方式 、材料等信息。
01
02
03
确定比例和尺寸
根据建筑的实际尺寸，选 择合适的比例尺，以便在 图纸上准确表达建筑的实 际外观。
绘制建筑轮廓
使用线条清晰地描绘出建 筑的轮廓，包括屋顶、窗 户、门和其他主要特征。
添加细节
在建筑轮廓的基础上，添 加细节，如门把手、窗框 、装饰线条等，使立面图 更加生动。

《建筑制图课程PPT课件》


建筑图纸的归档与管理
1 归档流程
2 管理策略
了解建筑图纸的归档流程， 包括分类、编号和存储方式。
制定建筑图纸的管理策略， 确保图纸的可追溯性和易于 查找。
3 数字化存储
学习数字化存储建筑图纸的方法，以便快速访问和分享。
掌握细节图制作时所需的材料和施工方法。
标注、符号和比例尺的应用
标注
学习建筑制图中常用的标 注方法例尺
掌握建筑制图中使用的比 例尺，并了解其作用。
三维建模技术简介
三维建模技术
了解三维建模技术在建筑制图 中的应用和优势。
CAD软件基础操作
BIM技术
建筑图的制作与应用
平面图
学习如何制作建筑的平面图， 并了解其应用领域。
立面图
掌握制作建筑立面图的技巧， 并了解其表达效果。
剖面图
学习如何制作剖面图，以了 解建筑内部结构与空间组织。
建筑细节图与其作用
1 细节图的重要性
2 现实与精确
了解细节图在建筑设计中的 作用和价值。
3 材料与施工方法
细节图准确表达建筑细节， 帮助确保建筑质量和施工效 果。
建筑制图课程PPT课件
本课程将介绍建筑制图与建筑设计的概述，让您了解基础知识与技能，掌握 建筑图形表达技术、构图原理以及所采用的工具与材料。
建筑制图与设计
1 建筑制图的重要性
了解建筑制图在建筑设计中 的作用及其所需技能
2 建筑图形表达技术
掌握建筑制图中的图形表达 技巧和构图原理
3 工具与材料
了解建筑制图所采用的工具和材料，并掌握其正确使用方法
学习常用的CAD软件基础操作， 并了解其在建筑制图中的应用。
介绍BIM技术的基础概念，并 了解其在建筑制图中的应用。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
参考答案：
假想用剖切面把物体分割成两部分，移去观察者和剖切面之间的部分，而将其余部分向投影面投射， 所得的图形就叫剖面图。 用剖切平面将物体的某处切断，仅画出该剖切面与物体接触部分的图形，该图称为断面图。 区别：①断面图只画出物体截断面的投影，而剖面图还要画出剖切平面后物体可见部分的投影。②断 面图常用于表达建筑工程中梁、板、柱的某一部位的断面真形，也用于表达建筑形体的内部形状；而 剖面图主要用于表达物体的内部结构。③断面图的剖切符号仅画出剖切位置线，而不画表示投射方向
.
基础平面图
.
底层平面图
.
标准层平面图
.
屋顶平面图
1
5、
在结构平面图中，YTB 代表构件（
学海无 涯 ）。
.
楼梯板
.
预制板
.
阳台板
.
预应力板
6、有一栋房屋在图上量得长度为 50cm，用的是 1:100 比例,其实际长度是(
)。
.
5m
.
50m
.
500m
.
5000m
7、结构施工图包括（ ）等。
.
总平面图、平立剖、各类详图
.
宽 300cm，高 150cm
13、A2 幅面图纸尺寸 b×l（单位：毫米）正确的是
.
841×420
.
420×594
3
.
420×297
.
594×841
14、工程图纸一般是采用
学海无 涯
原理绘制。
.
A. 平行投影法
.
C. 正投影图
.
中心投影法
.
斜投影图
判断题 15、总平面图是画在有等交线或坐标方格网的地形图上。
.
A.√
.
B.×
16、断面图是假想用一剖切形体，画出剖切面切到部分的图形和末剖切到面可见
部分的图形。
.
A.√
.
B.×
17、钢筋混凝土结构施工图中“2Φ16”表示 2 根 HPB235 级钢筋直径为
16mm
.
A.√
.
B.×
18、
一般来说，被剖切到的主要建筑构造的轮廓线用细实线绘制。
4
学海无 涯
.
A.√
.
B.×
19、 钢筋标注 2Φ18 中的 2 表示钢筋的编号
.
A.√
.
B.×
20、 建筑图上的标注不是都以毫米作为单位。
.
A.√
.
B.×
21、标高是表示建筑物各部分或各个位置相对于±0.00 的高度。
.
A.√
.
B.×
22、 剖面图和断面图其实是一样的，只是名称不同罢了。
.
A.√
.
B.×
23、梁内的钢筋是由主筋（即受力筋），架立筋和箍筋所组成。
.
A.√
.
B.×
27、常用构件的代号“GL”表示基础梁。
.
A.√
.
B.×
28、结构施工图中的构造柱的代号是“GJ”。
.
A.√
.
B.×
主观题
29、 建筑图纸一般把（ 建筑图纸一般把
）定为相对标高的零点。
首层主要房间的地面定为相对标高的零点 参考答案：
首层主要房间的地面
30、 按轴向伸缩系数不同，轴测投影分为（
41、组合体的尺寸种类有哪些？各种尺寸的含义是什么？
参考答案：
组合体尺寸种类有： ①定形尺寸：定形尺寸为确定组合体中各基本体大小的尺寸。 ②定位尺寸：确定组合体中各基本体之间相互位置以及为确定截切面位置的尺寸叫定位尺寸。 ③总体尺寸：是确定组合体的总长、总宽和总高的尺寸。
42、什么是剖面图？什么是断面图？它们有什么区别？
.
A用大写拉丁字母，从下至上顺序编写，其中的
I、Q、J 不得用作轴线编号。
.
A.√
.
B.×
25、梁内箍 Φ6@200 表示为 HPB235 级钢筋直径为 6mm，钢筋中心距为 200mm.
5
学海无 涯
.
A.√
.
B.×
26、建筑立面图是平行于建筑物各方向外表立面的正投影图。
.
JL
.
KL
11、基础各部分形状、大小、材料、构造、埋置深度及标号都能通过(
)反映出来。
.
基础平面图
.
基础剖面图
.
基础详图
.
总平面图
12、L202(150×300)得知该梁，断面尺寸是（ ）。
.
D. 宽 150mm，高 300mm
.
E. 宽 300mm，高 150mm
.
F. 宽 150cm，高 300cm
参考答案： 轴间角 、 轴向伸缩系数
）和（
）。
34、 建筑总平面图上，新建建筑用（
）线表示，原有建筑用 （
）线表示，计划扩建建筑
用（
）线表示，拆除建筑用（
参考答案：
粗实 、 细实 、 虚 、 细实线（上面带×）
） 表示。
35、 轴测投影的作图方法有（
）、（
）、（
）、
（
）等。
参考答案：
装箱法 、 叠砌法 、 坐标法、 端面法
学海无 涯
[1086]《建筑制图》
单项选择题 1、平面与某投影面平行，则在该投影面上投影为
.
B. 一直线
.
平面实形
.
其他
.
一斜线
2、正等测轴侧图的轴向缩短系数正确的是
.
0.5
.
0.82
.
1.0
.
1.2
3、水平投影和侧面投影应满足
的投影规律。
.
高平齐
.
宽相等
.
长对正
.
长、宽、高都相等
4、
不属于建筑平面图的是（ ）。
.
基础图、楼梯图、屋顶图
.
基础图、结构平面图、构件详图
.
配筋图、模板图、装修图
8、剖切位置线的长度为（ ）。
.
4～6mm
.
6～10mm
.
5～8mm
.
3～6mm
9、在钢筋混凝土构件代号中, “ JL”是表示( )。
2
.
圈梁
.
过梁
.
连系梁
.
基础梁
10、结构施工土中的圈梁表示( )。
学海无 涯
.
GL
.
QL
（
）。
参考答案：
等测投影，二测轴投影，三测轴投影
31 、 建 筑 详 图 有（ ）、（）、（）、（
等几种常用图样。
参考答案：
6
）、（
）、
学海无 涯
楼梯详图、门窗详图、外墙身详图、卫生间详图
32、 尺寸标注的四要素（
）、（
）、（
）、
（
）。
参考答案：
尺寸界线，尺寸线，尺寸起止符号，尺寸数字
33、 用来区别不同轴测类型的指标是（
36、组合体的尺寸种类有( )、( )、( )。
参考答案：
定形尺寸、定位尺寸、总体尺寸
37、建筑工程施工图纸包括（
）、（
）、
（
）三大类。
参考答案：
建筑施工图 、 结构施工图 、 设备施工图
38、 标高有（
）和（
） 两种，总平面图上一般用（
） ，其它平面
图上一般用 （
）。
7
参考答案： 绝对标高、 相对标高； 绝对标高、相对标高
学海无 涯
39、轴测投影根据投影方向是否垂直于轴测投影图，分为（
）和（
）
两大类。
参考答案： 正轴测投影 、 斜轴测投影
40、
何为建筑详图？建筑详图有哪几种常用图样？
参考答案：
建筑详图是为详细表达建筑节点及建筑构、配件的形状、材料、尺寸及做法，而用较大的比例画出的 图形。建筑详图常用图样有楼梯详图、门窗详图、外墙身详图、卫生间详图等。
8
学海无涯 的剖视方向线，投射方向是通过编号的注写位置来表示的；剖面图需要画出剖切位置线和投射方向线。
