大工16秋《建筑制图》课程大作业注意：以下四个题目中有两个题目需要回答，题目一是必答的题目，其余三个题目中任选一道题进行回答。
题目一：（必答题）什么是结构施工图，一套结构施工图一般包括哪些图纸？什么是建筑施工图，一套建筑施工图一般包括哪些图纸？通过对《建筑制图》课程的学习，你对哪个知识点最感兴趣，对你的工作是否有帮助？题目二：（任选题）画出下面形体的三视图。
绘图要求：（1）投影方向：以垂直于A面的方向进行投影，得到正面投影图。
（2）要按照图示尺寸比例绘制三视图，如遇到未标注尺寸的部分，可按大致比例绘制。
（3）不限制绘图方法。
可以使用CAD绘制，然后截图提交；也可以手工绘制，然后拍照截图提交；还可以用其他方法绘制，然后截图提交。
题目三：（任选题）画出下面形体的三视图。
绘图要求：（1）投影方向：以垂直于A面的方向进行投影，得到正面投影图。
（2）要按照图示尺寸比例绘制三视图，如遇到未标注尺寸的部分，可按大致比例绘制。
（3）不限制绘图方法。
可以使用CAD绘制，然后截图提交；也可以手工绘制，然后拍照截图提交；还可以用其他方法绘制，然后截图提交。
题目四：（任选题）画出下面形体的三视图。
绘图要求：（1）投影方向：以垂直于A面的方向进行投影，得到正面投影图。
（2）要按照图示尺寸比例绘制三视图，如遇到未标注尺寸的部分，可按大致比例绘制。
（3）不限制绘图方法。
可以使用CAD绘制，然后截图提交；也可以手工绘制，然后拍照截图提交；还可以用其他方法绘制，然后截图提交。
作业格式及提交要求1、作业格式：必须是word文档，三视图的图片粘贴到文档中。
2、作业封面：见下页，同学们需要填写清楚个人信息。
3、作业正文：正文字体统一采用宋体、小四。
在文档中标清所选择的题目编号和答案，将该文件保存。
注意，同学们需保证所绘制三视图的图片能够在文档中正常显示，以免影响作业成绩。
4、作业提交：以附件形式上交离线作业（附件的大小限制在10M以内）。

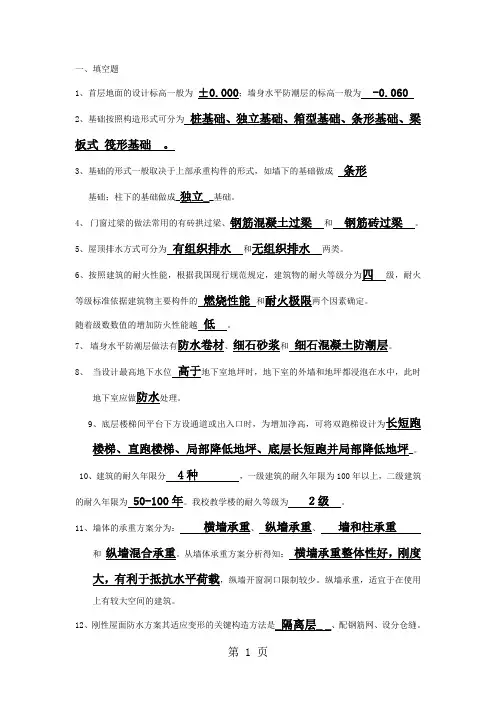

一、填空题1、首层地面的设计标高一般为±0.000；墙身水平防潮层的标高一般为 -0.0602、基础按照构造形式可分为桩基础、独立基础、箱型基础、条形基础、梁板式筏形基础。
3、基础的形式一般取决于上部承重构件的形式，如墙下的基础做成条形基础；柱下的基础做成_独立__基础。
4、门窗过梁的做法常用的有砖拱过梁、钢筋混凝土过梁和钢筋砖过梁。
5、屋顶排水方式可分为有组织排水和无组织排水两类。
6、按照建筑的耐火性能，根据我国现行规范规定，建筑物的耐火等级分为四级，耐火等级标准依据建筑物主要构件的燃烧性能和耐火极限两个因素确定。
随着级数数值的增加防火性能越低。
7、墙身水平防潮层做法有防水卷材、细石砂浆和细石混凝土防潮层。
8、当设计最高地下水位高于地下室地坪时，地下室的外墙和地坪都浸泡在水中，此时地下室应做防水处理。
9、底层楼梯间平台下方设通道或出入口时，为增加净高，可将双跑梯设计为长短跑楼梯、直跑楼梯、局部降低地坪、底层长短跑并局部降低地坪_。
10、建筑的耐久年限分 4种，一级建筑的耐久年限为100年以上，二级建筑的耐久年限为 50-100年。
我校教学楼的耐久等级为２级。
11、墙体的承重方案分为：横墙承重、纵墙承重、墙和柱承重和纵墙混合承重。
从墙体承重方案分析得知：横墙承重整体性好，刚度大，有利于抵抗水平荷载，纵墙开窗洞口限制较少。
纵墙承重，适宜于在使用上有较大空间的建筑。
12、刚性屋面防水方案其适应变形的关键构造方法是_隔离层_ _、配钢筋网、设分仓缝。
13、刚性防水屋面施工方便，造价经济，其缺点是对温度_和_结构较为敏感，要采取防止产生裂缝的构造措施。
14、当墙身两侧室内地面标高有高差时，为避免墙身受潮，常在室内地面处设_水平防潮层并在靠土的垂直墙面设_垂直防潮层_。
_15、平屋面坡度的形成方式有两种，即材料找坡、结构找坡；16、每个梯段的踏步级数一般不应小于 3 级,亦不应大于 18 级；17、门窗框的安装方法有_立口___和__塞口_两种。
建筑制图期末考试题及答案命题教师：_____________教研室主任审核：_____________院长〔主任〕审批：_____________印数：_______ ───────────────────────────────────────────────────────……………………………装订线………………………………20 13 -- 20 14 学年第二学期《建筑制图》课程试卷适用专业：建筑工程管理试卷类别：卷考试时间：120分钟考试形式：闭卷班级姓名学号题号一二三四五六七八九十总分得分一、填空题〔每空1分，共16分〕 1、国标规定，定位轴线用线表示。
2、图样上的尺寸标注包括尺寸线、、、。
3、在建筑平面图中，横向定位轴线应用从至依次编写；竖向定位轴线应用从至顺序编写。
4、建筑图样〔平、立、剖面〕中所标注的尺寸则以为单位；标高都以为单位。
5、在某一张建施图中，有索引符号，则该详图所在图纸编号为。
6、钢筋混凝土构件中的钢筋按其作用可分为受力筋、、、。
二、选择题〔每题1分，共10分〕 1、0号幅面的图纸其尺寸为()mm、1189×841B、1000×800C、841×594D、594×420 2、直线B的V面投影反映实长，该直线为(、水平线B、正平线C、侧平线D、侧垂线 3、正面投影与侧面投影应保持()关系。
、长度相等且对正B、宽度相等C、高度相等且平齐D、长、宽、高都相等 4、已知点C坐标为C〔10，5，25〕，则点C到H面的距离为()。
、10mmB、15mmC、5mmD、25mm 5、有一栋房屋在图上量得长度为50cm，用的是1：100比例，其实际长度是()。
B、50mC、500mD、5000m 6、以下投影图中正确的1¾1剖面图是()。
7、立面图不能按〔〕方式命名。
、朝向B、轴线C、色彩D、主出入口 8、在建筑平面图中，位于2和3轴线之间的第一根附加轴线的正确表达为()。
建筑制图实训作业姓名：学号：专业：指导教师：总分：试点单位：作业1：图线练习一、要求1、图纸：A3号图幅。
2、图名：图线练习。
3、比例：1：1。
4、图线：细线、粗线。
5、字体：汉字用长仿宋字体。
材料图明用5号字；尺寸数字均用3.5号字。
6、作图准确，图线粗细分明，尺寸标注无误，字体端正整洁。
二、说明绘制图前复习教材中图幅、图线的有关规定及常用绘图工具的使用方法。
画底稿要认真，按附图中给出的尺寸，准确定好各图形位置，不必标出尺寸。
先用H铅笔（轻、细）绘底稿图线（箭头处只画线，材料图例只画框格）。
然后按图线要求加墨线，最后注写数值、名称。
作业2：建筑平面图院子平面设计图院子平面设计图（水电路）作业3：建筑立面图作业4：建筑剖面图与墙身详图某学校教学楼剖面图和墙身节点图作业5：楼梯详图楼梯详图一般包括平面图、剖面图及节点详图（踏步、栏杆或栏板、扶手详图）。
楼梯详图一般分建筑详图与结构详图，并分别绘制，分别编入“建施”和“结施”中。
但对一些构造和装修较简单的现浇钢筋混凝土楼梯，其建筑和结构详图可合并绘制，编人“建施”或“结施”均可。
建筑详图线型的选用与一般平、剖面图相同。
1、楼梯平面图楼梯平面图是水平剖切平面位于各层窗台上方的剖面图。
一般每一层楼梯都要画一楼梯平面图。
三层以上的房屋，若中间各层的楼梯位置及其梯段数、踏步数和大小都相同时，通常只画出底层、标准层（中间层）和顶层三个平面图就可以了。
（1）底层楼梯平面图1）剖切位置：是从地面往上走的第一梯段( 休息平台下) 的任一位置处。
各层被剖切到梯段，按“国标”规定，均在平面图中以一根45°折断线表示。
2）楼梯的走向及踏步的级数：在每一梯段处画有一长箭头，并注写“上”或“下”字和层间踏步级数，表明从该层地面往上或往下走多少步级可到达上( 或下) 一层的楼( 地) 面。
梯段的“上”或“下”是以各层楼地面为基准标注的，向上者称上行，向下者称下行。
例如“上23”，表示从底层地面往上走23级可到达第二层楼面。
建筑制图与识图实训
小作业一
1、写出图中指出的图线的名称，以及当b=0.7时的线宽。
2、注出窗立面图的比例。
3、根据所给的比例，注出外墙板长河高的实际
尺寸。
窗立面图1:50
外墙板立面图1：60
4、作出下列建筑形体的剖面图与断面图。
（1）作1—1剖面图。
1
1
（2）作形体的半剖面图。
（3）补绘1—1剖面图。
（4）补绘2—2剖面图（雨篷的材料为钢筋混凝土）。
（5）补绘2-2剖面图
（6）补绘1—1、2—2、3—3断面图。
（7）补画1—1阶梯剖面图。
5、简答题
（1）土木工程制图中的图线有几种？其用途有何不同？
答：通常用的有粗、中、细。
被剖切到的建筑的外轮廓线、墙体、边框线等都用粗实线；建筑构配件轮廓线常用中实线绘制；其他的大部分都是用细实线绘制。
（2）标注尺寸时，绘制45°短线的起止符号应注意哪些问题？
答：起止符号长度通常在2—3mm，采用中粗实线绘制。
（3）图名有何作用？在注写图名时要注意哪些规定？
（4）剖面图与断面图的主要区别是什么？两者又有何联系？
答：断面图只画剖切到的形体的外轮廓线，而剖面图还要再画出剖切到的形体的内部结构
（5）简化画法意义何在？常用的简化画法有几种？其使用条件是什么？。
建筑工程制图习题答案建筑工程制图是建筑学专业中必修的一门课程，主要涉及到建筑制图的基本技巧、软件运用以及相关的规范要求等内容。
通过习题的练习，可以帮助学生巩固所学知识，提高解决实际工程问题的能力。
下面是对一些常见的建筑工程制图习题的解答：1. 什么是建筑工程制图？建筑工程制图是指通过图纸绘制，将设计师的设计意图转化为具体的施工指导和文件交流的过程。
通过建筑工程制图，可以清晰准确地表达建筑设计的布局、尺寸、比例、材料等要素。
2. 建筑工程制图的分类有哪些？建筑工程制图可分为平面图、立面图、剖面图和细部图等。
平面图用于展示建筑物的布局，包括平面布置图和平面布局图；立面图用于展示建筑物的立面形式和外观特征；剖面图用于展示建筑物内部结构和材料的层次；细部图用于展示建筑物的细节处理。
3. 如何绘制建筑物的平面图？绘制建筑物的平面图需要先确定建筑物的起伏地形和基本布局，然后绘制地面平面图，包括建筑物及其附属设施的位置、大小和布置；接着绘制建筑物的层平面图，标注主要结构尺寸和空间功能等信息；最后进行图纸的美化和整理，确保图纸的清晰度和表达力。
4. 如何绘制建筑物的立面图？绘制建筑物的立面图需要先确定立面的视角和比例尺，然后绘制建筑物的立面轮廓线；接着添加建筑物的细部特征，如窗户、门、檐口等；最后进行图纸的标注和美化，确保立面图的准确性和美观性。
5. 为什么建筑工程制图需要遵守相关的规范要求？建筑工程制图所涉及的内容十分复杂，需要确保图纸的准确性和一致性。
遵守相关的规范要求可以保证图纸的标准化和统一化，方便施工人员的理解和操作，避免因图纸错误导致的施工差错和不必要的损失。
总结：通过以上对建筑工程制图习题的解答可以看出，建筑工程制图是建筑学专业中必不可少的一门课程，通过习题的练习可以帮助学生巩固所学知识和提高解决实际工程问题的能力。
在绘制建筑工程图纸时，需要合理运用平面图、立面图、剖面图和细部图等方式，遵守相关的规范要求，确保图纸的准确性和一致性。
![[1086]《建筑制图》作业.pdf](https://uimg.taocdn.com/9373be26f242336c1eb95eb4.webp)
![西南大学网络学院2019秋1086]《建筑制图》平时作业辅导答案](https://uimg.taocdn.com/3affbdbe3186bceb19e8bba7.webp)

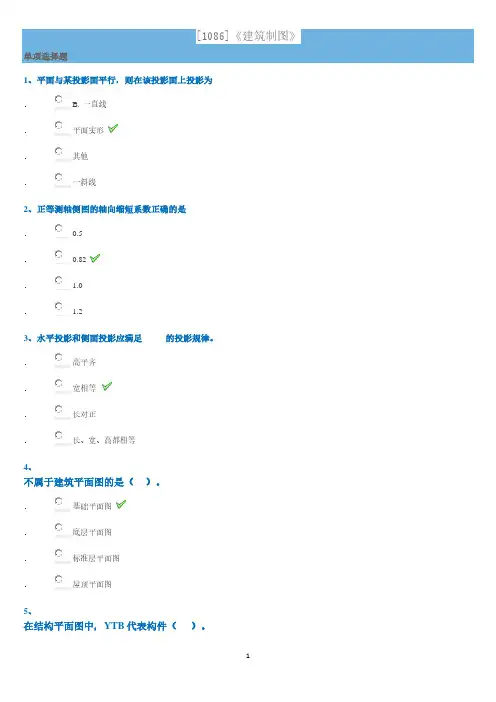

西南大学网络与继续教育学院课程代码： 1086 学年学季：20192单项选择题1、平面与某投影面平行，则在该投影面上投影为. B. 一直线.平面实形.其他.一斜线2、正等测轴侧图的轴向缩短系数正确的是. 0.5. 0.82. 1.0. 1.23、水平投影和侧面投影应满足的投影规律。
.高平齐.宽相等.长对正.长、宽、高都相等4、A2幅面图纸尺寸b×l（单位：毫米）正确的是. 841×420. 420×594. 420×297. 594×8415、工程图纸一般是采用原理绘制。
. A. 平行投影法. C. 正投影图.中心投影法.斜投影图判断题6、总平面图是画在有等交线或坐标方格网的地形图上。
. A.√. B.×7、断面图是假想用一剖切形体，画出剖切面切到部分的图形和末剖切到面可见部分的图形。
. A.√. B.×8、钢筋混凝土结构施工图中“2Φ16”表示2根HPB235 级钢筋直径为16mm. A.√. B.×9、一般来说，被剖切到的主要建筑构造的轮廓线用细实线绘制。
. A.√. B.×10、钢筋标注2Φ18中的2表示钢筋的编号. A.√. B.×11、建筑图上的标注不是都以毫米作为单位。
. A.√. B.×12、标高是表示建筑物各部分或各个位置相对于±0.00的高度。
. A.√。

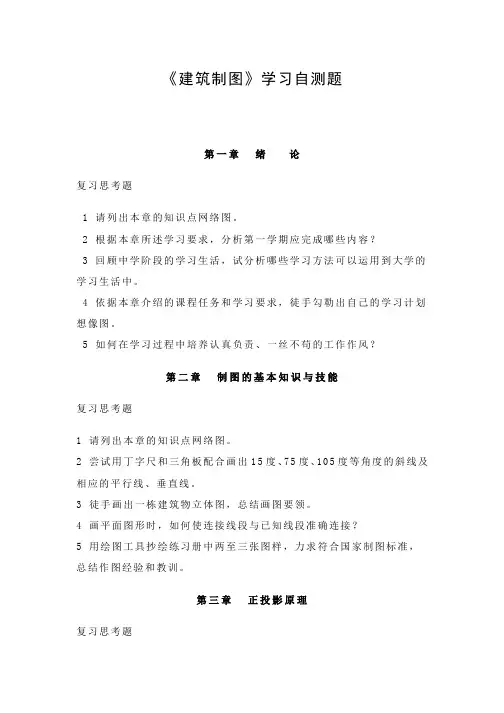

《建筑制图》学习自测题第一章绪论复习思考题1请列出本章的知识点网络图。
2根据本章所述学习要求，分析第一学期应完成哪些内容？3回顾中学阶段的学习生活，试分析哪些学习方法可以运用到大学的学习生活中。
4依据本章介绍的课程任务和学习要求，徒手勾勒出自己的学习计划想像图。
5如何在学习过程中培养认真负责、一丝不苟的工作作风？第二章制图的基本知识与技能复习思考题1请列出本章的知识点网络图。
2尝试用丁字尺和三角板配合画出15度、75度、105度等角度的斜线及相应的平行线、垂直线。
3徒手画出一栋建筑物立体图，总结画图要领。
4画平面图形时，如何使连接线段与已知线段准确连接？5用绘图工具抄绘练习册中两至三张图样，力求符合国家制图标准，总结作图经验和教训。
第三章正投影原理复习思考题1请列出本章的知识点网络图。
2画歇山房屋的三面投影，分析空间直线对投影图的位置。
3观察造型复杂的建筑物，进行形体分析。
4观察5种形式各异的楼梯，并画出三面投影图。
5参观3处居住小区，观察立体与立体相贯时相贯线的位置及形状，并想像出投影图。
6收集柱状面、椎状面、双曲抛物面在建筑工程上应用的图片（3张），并分析其投影。
7尝试画旋转楼梯模板大样。
第四章建筑形体的表达方法复习思考题1．请列出本章的知识点网络图。
2．在工程建筑物的表达中为什么要使用标高投影图？3．直线的标高投影的表示方法有哪几种？4．何为直线的坡度、平距？如何表示?5．平面内的等高线的投影特性。
6．两平面在空间的相对位置可分为哪两种情况?7．作正锥面标高投影图示时应注意哪些问题？8．简述典型地貌的特征。
9．说出以下两图的区别。
10．说出a0、b-9、c7的含义。
11．知坑底的标高为-2m，坑底的大小和各坡面的坡度如图所示，地面高程2m，试述如何求开挖线和坡面交线。
第五章轴测投影复习思考题1．请列出本章的知识网络图。
2．选择一雨蓬，试画出两种正轴测图。
3．选择一台阶，试画出三种斜轴测图。
《建筑制图》课程习题集一、作图题11.求R面与六棱锥各侧面的交线求球被R面截断后的投影及断面实形3.补全圆锥被R面截断后的V投影4.补全被截切后圆锥的三面投影。
5.补全相贯体的H面投影。
6.作半球与四棱柱的相贯线，并补全贯体的V面投影和W面投影。
7.补全两相贯圆柱体的V面投影。
8.补全两相贯圆柱体的V面投影。
9.补全图中的V面投影。
二、作图题310.作正垂面Q垂直于正平线CD11. 求作水平线MN 与交叉三直线AB 、CD 、EF 相交。
b a e ba'''''12. 已知等腰三角形ABC 的顶点C 在直线EF 上，AB 为正平线，求此三角形的两面投影。
13.已知点K到三角形的距离为30，求K点到H面的投影k。
14.过点B作矩形ABCD，短边AB=25且垂直于V面，长边BC=40，α=30°，求作矩形ABCD 的V、H投影15.补出第三面视图，在投影图上注全各指表面的名称并填出平面对投影面的相对位置。
16.补出第三面视图，在投影图上注全各指表面的名称并填出平面对投影面的相对位置。
17.已知五边形平面上的V投影和部分H投影，试补全其H投影。
18.已知条件如图1。
(１)投影图上注明各指定表面（Q,R,S,M,N）的名称，如P面名称,V 面用p’标出,H面用p标出；（2）填空。
，19.已知条件如图1。
(１)在投影图上注明各指定表面（P、Q、R、M）的名称，如F面名称,V面用f’标出,H面用f标出；（2）填空。
P面平行于（ ）投影面Q面垂直于（ ）投影面R面平行于（ ）投影面AB是（ ）面和（ ）面的交线三、填空题20.判断线面位置关系判断下列各题中直线与平面相对位置（平行、相交垂直、相交不垂直），并填写在括号里。
21.判断下列各题中平面与平面相对位置（平行、相交垂直、相交不垂直），并填写在括号里。
22.判断下列各题中平面与平面、直线与平面的相对位置（平行、相交垂直、相交不垂直），并填写在括号里。
《建筑制图》作业一、补画立体视图中的漏线。
1. 补全组合体的平面图和左侧立面图中所缺的图线。
2. 补全组合体的平面图和左侧立面图中所缺的图线。
3. 补全组合体的平面图和左侧立面图中所缺的图线。
4. 补全组合体投影所漏的线。
5. 补全组合体投影所漏的线。
6. 补全组合体投影所漏的线。
(10分)二、已知组合体的两面投影，求其第三面投影。
1.已知组合体的正面投影和水平投影，求作其侧面投影。
2.已知组合体的正面投影和水平投影，求作其侧面投影。
4.已知组合体的正面投影和侧面投影，求作其水平投影。
6.已知组合体的正面投影和水平投影，求作其侧面投影。
三、轴测图1.在空白位置画出组合体的正等轴测图。
2.在空白位置画出组合体的正等轴测图。
3.在空白位置画出组合体的正等轴测图。
4.在空白位置画出组合体的正等轴测图。
5.在空白位置画出组合体的正等轴测图。
6.在空白位置画出组合体的正等轴测图。
四、建筑施工图1.在未完成的房屋平面图中补充以下作图内容。
（1）标出定位轴线及编号；（2）标注尺寸（不用写出尺寸数字）；（3）标注室内外地面的标高符号；（4）画出所欠缺的窗的图例；（5）画出所欠缺的门的图例（其中M1为双扇平开门，M2为单扇平开门）。
2.在未完成的房屋平面图中补充以下作图内容。
（1）标出定位轴线及编号；（2）标注尺寸（不用写出尺寸数字）；（3）标注室内外地面的标高符号；（4）画出所欠缺的窗的图例；（5）画出所欠缺的门的图例（其中M1为双扇平开门，M2为单扇平开门）。
3.根据已知房屋的平面图、正立面图及侧立面图，在其平面图中完成以下作图内容1.画出门窗的图例（其中M1为双扇平开门，M2为单扇平开门）；2.标出定位轴线及编号；3.标注尺寸（不用写出尺寸数字）；4.标注室内外地面标高符号。
4.根据下面的1-1剖视图,在图上补画。
(1) 楼、地面、平台等处的标高标记；(2) 说明, , 的含义。
5.根据楼梯间的平面图及其尺寸，在A-A剖面图中完成以下内容1.补画楼梯的梯段(其中梯板厚为100 )2.示意画出楼梯的栏板(其中栏板高为1000 )五、结构施工图1.已知楼板的钢筋布置图,试完成以下内容。
建筑制图习题集答案最新第一章：平面图题题目1：根据给定平面图，标注房间名称。
解答：根据平面图，可以得出以下房间名称标注：1. 客厅2. 餐厅3. 厨房4. 卧室15. 卧室26. 卫生间7. 书房题目2：根据给定平面图，设计家具摆放方案。
解答：根据平面图，可以设计以下家具摆放方案：1. 客厅：沙发放置在平面图上方，茶几放置在沙发前方，电视柜放置在沙发旁边。
2. 餐厅：餐桌放置在平面图右侧的位置，椅子摆放在餐桌四周。
3. 厨房：灶台放置在平面图左侧，水槽放置在灶台旁边，冰箱放置在平面图右侧。
4. 卧室1：床放置在平面图上方中央位置，床头柜放置在床两侧，衣柜放置在床右侧。
5. 卧室2：床放置在平面图下方中央位置，床头柜放置在床两侧，衣柜放置在床右侧。
6. 卫生间：马桶放置在平面图左下角，洗手台放置在马桶旁边，浴缸放置在平面图右下角。
7. 书房：书桌放置在平面图右上角，书架放置在书桌旁边。
第二章：立面图题题目1：根据给定立面图，绘制立面图俯视图。
解答：根据立面图，绘制立面图俯视图如下：（在此插入绘制的立面图俯视图）题目2：根据给定立面图，确定墙体材料和装饰。
解答：根据立面图，可以确定以下墙体材料和装饰：1. 墙体材料：使用砖块进行砌筑。
2. 装饰：在窗户周围使用石膏线进行装饰，窗户上方使用墙壁壁画进行装饰。
第三章：剖面图题题目1：根据给定剖面图，标注各部分名称。
解答：根据剖面图，可以标注以下各部分名称：1. 地基2. 地面3. 基础4. 承重墙5. 梁6. 柱7. 屋顶8. 天花板题目2：根据给定剖面图，确定房屋的高度。
解答：根据剖面图，可以确定房屋的高度为地面到屋顶的距离。
第四章：细部图题题目1：根据给定细部图，标注建筑构件尺寸。
解答：根据细部图，可以标注以下建筑构件尺寸：1. 柱的直径：10cm2. 梁的宽度：20cm3. 窗户的高度：120cm4. 门的宽度：90cm题目2：根据给定细部图，确定建筑构件的材料。
1086 20192单项选择题1、平面与某投影面平行，则在该投影面上投影为.B. 一直线 . 平面实形. 其他 .一斜线2、正等测轴侧图的轴向缩短系数正确的是. 0.5 . 0.82. 1.0 .1.23、水平投影和侧面投影应满足 的投影规律。
. 高平齐 . 宽相等. 长对正.长、宽、高都相等4、A2幅面图纸尺寸b×l （单位：毫米）正确的是. 841×420 . 420×594.420×297.594×8415、工程图纸一般是采用原理绘制。
.A. 平行投影法. C. 正投影图.中心投影法.斜投影图判断题6、总平面图是画在有等交线或坐标方格网的地形图上。
. A.√. B.×7、断面图是假想用一剖切形体，画出剖切面切到部分的图形和末剖切到面可见部分的图形。
. A.√. B.×8、钢筋混凝土结构施工图中“2Φ16”表示2根HPB235 级钢筋直径为16mm. A.√. B.×9、一般来说，被剖切到的主要建筑构造的轮廓线用细实线绘制。
. A.√. B.×10、钢筋标注2Φ18中的2表示钢筋的编号. A.√. B.×11、建筑图上的标注不是都以毫米作为单位。
. A.√. B.×12、标高是表示建筑物各部分或各个位置相对于±0.00的高度。
. A.√. B.×13、剖面图和断面图其实是一样的，只是名称不同罢了。
. A.√. B.×14、梁内的钢筋是由主筋（即受力筋），架立筋和箍筋所组成。
. A.√. B.×15、绝对标高和相对标高是一样的。
. A.√. B.×16、平面图定位轴线的竖向编号应用大写拉丁字母，从下至上顺序编写，其中的I、Q、J不得用作轴线编号。
. A.√. B.×17、梁内箍Φ6@200表示为HPB235级钢筋直径为6mm，钢筋中心距为200mm.. A.√. B.×18、建筑立面图是平行于建筑物各方向外表立面的正投影图。
5、[1086]《建筑制图》单项选择题1、平面与某投影面平行，则在该投影面上投影为. 厂 B. 一直线. 厂平面实形歹. r其他.厂一斜线2、正等测轴侧图的轴向缩短系数正确的是3、水平投影和侧面投影应满足 的投影规律。
高平齐宽相等长对正长、宽、高都相等不属于建筑平面图的是（）在结构平面图中，YTB 代表构件（0.5 1.2屋顶平面图0.82 V1.0基础平面图底层平面图标准层平面图楼梯板预制板阳台板预应力板6、有一栋房屋在图上量得长度为50cm，用的是1:10050m 繆7、结构施工图包括（）等。
总平面图、平立剖、各类详图基础图、楼梯图、屋顶图基础图、结构平面图、构件详图配筋图、模板图、装修图8、剖切位置线的长度为（）。
圈梁厂过梁r连系梁基础梁比例，其实际长度是（）5m500m5000m4 〜6mm6 〜10mm5 〜8mm3 〜6mm9、在钢筋混凝土构件代号中“ J是表示（）。
10、结构施工土中的圈梁表示 （）。
11、基础各部分形状、大小、材料、构造、埋置深度及标号都能通过基础平面图基础剖面图基础详图12、L202（150 X 30得知该梁，断面尺寸是（，高 300mm13、A2幅面图纸尺寸b Xl 单位：毫米）正确的是14、工程图纸一般是采用原理绘制。
A.平行投影法C.正投影图中心投影法斜投影图总平面图841 X 420 420 X 594 420 X 297 594 X 841GL QL JLKL（）反映出来。
E.宽 300mm ，高 150mmF.宽 150cm ，高 300cm宽 300cm ，高 150cm宽 150mm15、总平面图是画在有等交线或坐标方格网的地形图上。
. A."歹C. B. x16、断面图是假想用一剖切形体，画出剖切面切到部分的图形和末剖切到面可见部分的图形。
r. A. V. “ B. xI I17、钢筋混凝土结构施工图中“ 2①1表” 2根HPB235 级钢筋直径为16mmA. V18、一般来说，被剖切到的主要建筑构造的轮廓线用细实线绘制。
rA. V19、钢筋标注2①18中的2表示钢筋的编号20、建筑图上的标注不是都以毫米作为单位。
B. x、标高是表示建筑物各部分或各个位置相对于 ± 0.00的高度。
rB. x剖面图和断面图其实是一样的，只是名称不同罢了。
、梁内的钢筋是由主筋（即受力筋），架立筋和箍筋所组成。
A. VB. x、平面图定位轴线的竖向编号应用大写拉丁字母，从下至上顺序编写，其中的Q 、J 不得用作轴线编号。
、梁内箍①6@200表示为HPB235 级钢筋直径为 6mm ，钢筋中心距为 厂A. V 歹rB. x、建筑立面图是平行于建筑物各方向外表立面的正投影图。
rA. V &rB. x、常用构件的代号 “ GL 表示基础梁。
r、结构施工图中的构造柱的代号是“ GJ 。
”"A . V21 222324 I 、25262728A.200mm.厂A.VA. V参考答案:轴间角、轴向伸缩系数参考答案:粗实、细实、虚、细实线（上面带X ）35、轴测投影的作图方法有 （）等。
主观题 29、建筑图纸一般把（ ）定为相对标高的零点。
建筑图纸一般把 首层主要房间的地面定为相对标高的零点 参考答案： 首层主要房间的地面 30、按轴向伸缩系数不同，轴测投影分为（ ）、）。
参考答案: 等测投影，二测轴投影，三测轴投影 31、建筑详图有（ 等几种常用图样。
参考答案： 楼梯详图、门窗详图、外墙身详图、卫生间详图 32、尺寸标注的四要素（ ）、）。
参考答案:尺寸界线，尺寸线，尺寸起止符号，尺寸数字 33、用来区别不同轴测类型的指标是（）和（）。
34、建筑总平面图上，新建建筑用（ ）线表示，原有建筑用 （ ）线表示，计划扩建建筑）线表示，拆除建筑用（） 表示。
参考答案：装箱法 、 叠砌法 、 坐标法、 端面法参考答案：定形尺寸、定位尺寸、总体尺寸37 、建筑工程施工图纸包括（）三大类。
参考答案：建筑施工图 、 结构施工图 、 设备施工图两大类。
参考答案：正轴测投影 、 斜轴测投影40 、何为建筑详图？建筑详图有哪几种常用图样？参考答案：建筑详图是为详细表达建筑节点及建筑构、配件的形状、材料、尺寸及做法，而用较大的比例画出的 图形。
建筑详图常用图样有楼梯详图、门窗详图、外墙身详图、卫生间详图等。
41 、组合体的尺寸种类有哪些？各种尺寸的含义是什么？参考答案：组合体尺寸种类有：① 定形尺寸：定形尺寸为确定组合体中各基本体大小的尺寸36 、 组合体的尺寸种类有 （）、 ）。
）、38 、 标高有（ ）和（ ） 两种，总平面图上一般用（ ） ，其它平面图上一般用 （）。
参考答案：绝对标高、 相对标高； 绝对标高、相对标高 39 、轴测投影根据投影方向是否垂直于轴测投影图， 分为（ ）和（②定位尺寸：确定组合体中各基本体之间相互位置以及为确定截切面位置的尺寸叫定位尺寸。
③总体尺寸：是确定组合体的总长、总宽和总高的尺寸。
42、什么是剖面图？什么是断面图？它们有什么区别？参考答案：假想用剖切面把物体分割成两部分，移去观察者和剖切面之间的部分，而将其余部分向投影面投射，所得的图形就叫剖面图。
用剖切平面将物体的某处切断，仅画出该剖切面与物体接触部分的图形，该图称为断面图。
区别：①断面图只画出物体截断面的投影，而剖面图还要画出剖切平面后物体可见部分的投影。
②断面图常用于表达建筑工程中梁、板、柱的某一部位的断面真形，也用于表达建筑形体的内部形状；而剖面图主要用于表达物体的内部结构。
③断面图的剖切符号仅画出剖切位置线，而不画表示投射方向的剖视方向线，投射方向是通过编号的注写位置来表示的；剖面图需要画出剖切位置线和投射方向线。
43、配置在钢筋混凝土结构中的钢筋，按其作用可分为哪几种，各有什么主要作用参考答案：（1）.受力筋——承受拉、压应力的钢筋。
（2）.钢筋（箍筋）——承受一部分斜拉应力，并固定受力筋的位置，多用于梁和柱内。
（3）.架立筋——用以固定梁内钢箍的位置，构成梁内的钢筋骨架。
（4）.分布筋——用于屋面板、楼板内，与板的受力筋垂直布置，将承受的重量均匀地传给受力筋，并固定受力筋的位置，以及抵抗热胀冷缩所引起的温度变形。
（5）.其它——因构件构造要求或施工安装需要而配置的构造筋。
如腰筋、预埋锚固筋、环等。
44 、参考答案：45 、参考答案：46 、什么是重合断面图？什么是中断断面图？参考答案：直接画在视图轮廓线内的断面图，称为重合断面图直接画在杆件断开处的断面图，称为中断断面图。
47 、什么叫镜像视图参考答案：当建筑形体上有的侧面不平行于基本投影面，而又需要表达它的实形时，可以考虑增加辅助投影图。
如果作出该构造节点的反方向的投影, 便可使不可见部分变为可见。
这种投影方法称为镜像投影，所得的投影面称为镜像视图，并需在图名之后注写"镜像" 二字。
48 、简述平行投影的概念？参考答案：平行投影：通过一组平行投射线（相当于投射中心位于无穷远处）而得到的形体投影称平行投影。
（投射线相当于太阳发出的光线）平行投影又可根据投射线与投影面垂直与否分为：平行正投影法与平行斜投影法。
49 、按照《房屋建筑统一制图标准（GB/T50001-2001 ）》规定，尺寸包括哪些内容？各部分的绘图规定是什么？尺寸的排列与布置有什么要求？参考答案：答：一个完整的尺寸包括：尺寸界线、尺寸线、尺寸起止符号和尺寸数字。
各部分的绘图规定：（1 ）尺寸界线用细实线画，应与被注长度垂直，其一端应离开图样轮廓线不小于2mm ，另一端宜超出尺寸线2mm — 3 mm ；（2 ）尺寸线用细实线画，应与被注长度平行，其两端不宜超出尺寸界线；（3 ）尺寸起止符号应用中粗斜短线画，其倾斜方向应与尺寸界线成顺时针45 °角，长度宜为 2 mm —3mm 。
对于以圆弧为尺寸界线的起止符号，宜用箭头(4 )尺寸数字应依据其方向注写在靠近尺寸线的上方中部。
尺寸数字的长度单位，通常除高程及总平面图上以米( m )为单位外，其他都以毫米( mm )为单位。
尺寸的排列与布置要求：画在图样外围的尺寸线，与图样最外轮廓线的距离不宜小于10 mm ；平行排列的尺寸线间距为7 mm〜10 mm ，且应保持一致；互相平行的尺寸线，应从被注轮廓线按小尺寸近、大尺寸远的顺序整齐排列50、什么叫平法？参考答案：把结构构件的尺寸和配筋等，整体直接表达在该构件(钢筋混凝土柱、梁和剪力墙)的结构平面布置图上，再配合标准构造详图，构成完整的结构施工图。
51、剖面图与断面图有何不同？参考答案：剖面图不仅需画出剖切面位置的图形，而且要画出剖切面后面沿剖视方向可见的物体轮廓线；而断面图只需画出剖切面位置的断面图形。
52 、基础平面图的绘图步骤参考答案：(1) 先按比例(用比例为1:100 或1:200 )画出与房屋建筑平面相同的轴线及编号。
(2) 用粗线画出墙(或柱)的边线，用细实线画出基础底边线。
(3) 画出不同断面的剖切符号，并分别编号。
(4) 注尺寸：主要标注纵向及各轴线之间的距离。
轴线到基础底边和墙边的距离以及基坑宽和墙厚等。
(5) 注写必要的文字说明，如混凝土、砖、砂浆的强度等级，基础埋置深度。
(6) 设备较复杂的房屋，在基础平面图上还要配合采暖通风图、给排水管道图、电器设备图等，用虚线画出管沟、设备孔洞等位置，注明其内径、宽、深尺寸和洞底标高。
53 、参考答案：底、构造柱、<\/FONT>±0.000 <\/FONT>、-0.300 <\/FONT> 、水泥散水、坡道<\/B> 1WF0NT> 〜13WF0NT>、AWFONT> 〜H <VFONT>、21240mm<VFONT>、10740mm<VFONT>、2300mm<\/FONT>、3800mm<\/FONT>、240mm<\/FONT>、M-1<\/FONT> 、M-6<\/FONT> 、C-1<\/FONT> 、C-2<\/FONT> 、C-8<\/FONT> 、楼梯间并通过门窗洞口54 、读图题，根据下图立面图，阅读可从该立面图中可知的该建筑物的基本信息。
参考答案：答：根据提供的立面图可得出以下几点:1. 从图名或轴线的编号可知该图是表示房屋南向的立面图。
比例与平面图一样（1:100），以便对照阅读。
2. 从图上可看到该房屋的整个外貌形状，也可了解该房屋的屋顶、门窗、雨篷、阳台、台阶、花池及勒脚等细部的形式和位置。
