《建筑制图》1答案

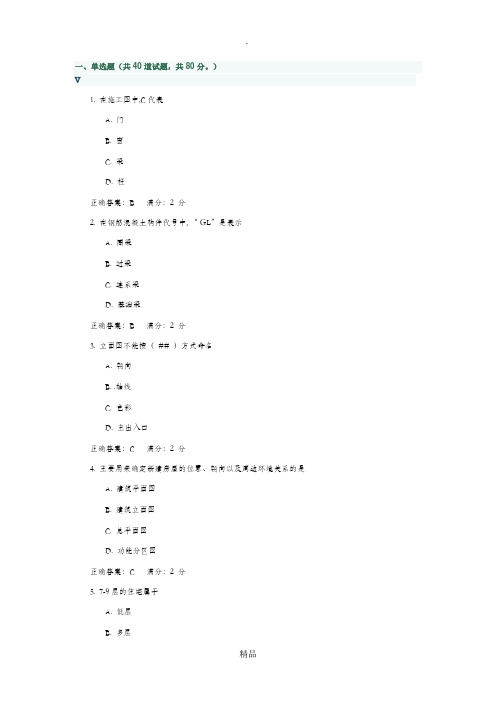

一、单选题（共 40 道试题，共 80 分。
）V1. 在施工图中,C代表A. 门B. 窗C. 梁D. 柱正确答案：B 满分：2 分2. 在钢筋混凝土构件代号中, “ GL”是表示A. 圈梁B. 过梁C. 连系梁D. 基础梁正确答案：B 满分：2 分3. 立面图不能按（## ）方式命名A. 朝向B. .轴线C. 色彩D. 主出入口正确答案：C 满分：2 分4. 主要用来确定新建房屋的位置、朝向以及周边环境关系的是A. 建筑平面图B. 建筑立面图C. 总平面图D. 功能分区图正确答案：C 满分：2 分5. 7-9层的住宅属于A. 低层B. 多层C. 中高层D. 高层正确答案：C 满分：2 分6. 房屋建筑制图标准规定，粗实线一般用于A. 主要可见轮廓线B. 可见轮廓线C. 不可见轮廓线D. 可见轮廓线及图例线正确答案：A 满分：2 分7. 基础各部分形状、大小、材料、构造、埋置深度及标号都能通过( ## )反映出来A. 基础平面图B. 基础剖面图C. 基础详图D. 总平面图正确答案：B 满分：2 分8. 建筑平面图中的中心线、对称一般应用A. 细实线B. 细虚线C. 细单点长画线D. 吸双点画线正确答案：C 满分：2 分9. 有一栋房屋在图上量得长度为50##m，用的是1:100比例,其实际长度是A. 5mB. 50mC. 500mD. 5000m正确答案：B 满分：2 分10. 建筑施工图中除了标高用到了m做单位还有(##)用到了m作单位A. 底层平面层B. 标准层C. 立面图D. 总平面图正确答案：D 满分：2 分11. 水平投影和侧面投影应满足（）的投影规律A. 长对正B. 宽相等C. 高平齐D. 长、宽、高都相等正确答案：B 满分：2 分12. 当比例为1:50时，图上量得长度为30mm，实际长度为(##)mA. 1.5B. 15C. 0.15D. 30正确答案：A 满分：2 分13. 建筑剖面图剖切符号一般应标注在A. 标准层平面B. 底层平面C. 顶层平面D. 其他正确答案：B 满分：2 分14. 关于标高，下列（## ）的说法是错误的A. 负标高应注“－”B. 正标高应注“＋”C. . 正标高不注“＋”D. 零标高应注“±”正确答案：C 满分：2 分15. 在钢筋混凝土构件代号中, “ JL”是表示A. 圈梁B. 过梁C. 连系梁D. 基础梁正确答案：D 满分：2 分16. 在施工图中,M代表A. 窗B. 墙C. 梁D. 门正确答案：D 满分：2 分17. 建筑施工图中定位轴线端部的圆用细实线绘制，直径为A. 8-10mmB. 11-12mmC. 5-7mmD. 12-14mm正确答案：A 满分：2 分18. 下列建筑中不属于公共建筑的是A. 学校B. 旅社C. 医院D. 宿舍正确答案：D 满分：2 分19. 结构施工图中的楼梯梁的代号为A. GLB.C. LD. JLE. TL正确答案：D 满分：2 分20. 梁编号KL5（3##）表示A. 框架梁KL5共有3跨，其中一端有悬挑B. 框架梁KL5共有5跨，其中两端有悬挑C. 框架梁KL5共有4跨，其中一端有悬挑D. 框架梁KL5共有4跨，其中两端有悬挑正确答案：A 满分：2 分21. 标高符号的三角形为等腰直角三角形，髙约（##）mmA. 3B. 5C. 6D. 8正确答案：A 满分：2 分22. 建筑施工图上一般注明的标高是A. 绝对标高B. 相对标高C. 绝对标高和相对标高D. 要看图纸上的说明正确答案：B 满分：2 分23. 建筑物结构承重可分为A. 墙承重式框架结构B. 墙承重式C. 、半框架结构，框架结构D. 墙承重式、框架结构、空间结构、半框架结构正确答案：D 满分：2 分.24. 绘图板的工作边为A. 短边B. 长边C. 两边都是D. 无工作边正确答案：A 满分：2 分25. 不属于建筑平面图的是A. 基础平面图B. 底层平面图C. 标准层平面图D. 屋顶平面图正确答案：A 满分：2 分26. 钢筋工程施工中要看懂A. 总平面图B. 土建施工图C. 结构施工图D. 土建施工图与结构施工图正确答案：C 满分：2 分27. 图样上的尺寸数字代表的是A.B. 、实际尺寸C. 、图线的长度尺寸D. 、随比例变化的尺寸E. 、其他正确答案：A 满分：2 分28. 结构施工图中的圈梁表示A. GLB. QLD. KL正确答案：B 满分：2 分29. 工程图纸一般是采用（##）原理绘制A. 中心投影法B. 平行投影法C. 斜投影图D. 正投影图正确答案：D 满分：2 分30. 墙体是房屋的一个重要组成部分，按墙的平面位置不同分为A. 纵墙与横墙B. 外墙和内墙C. 承重墙与非承重墙D. 砖墙与钢筋混凝土墙正确答案：B 满分：2 分31. 正等测轴侧图的轴向缩短系数正确的是A. 1.2B. 1.0C. 0.82D. 0.5正确答案：C 满分：2 分32. 房屋结构中框架代号为A. KJB. GJC. JD. ZJ正确答案：A 满分：2 分33. 一级建筑的耐久年限为（## ）年B. 25-50C. 50-100D. 100以上正确答案：D 满分：2 分34. 下列叙述中不正确的是A. 3%表示长度为100.高度为3的坡度倾斜度B. 指北针一般画在总平面图和底层平面图上C. 总平面图中的尺寸单位为毫米，标高尺寸单位为米D. 总平面图的所有尺寸单位均为米，标注至小数点后二位正确答案：C 满分：2 分35. 在施工中,L代表A. 板B. 柱C. 梁D. 墙正确答案：C 满分：2 分36. 填充不得穿越尺寸数字，不可避免时。
建筑制图课件ppt完整版
简要介绍国家建筑制图标准的制定背景、目的和 意义。
建筑制图基本规定
详细阐述国家建筑制图标准中关于图纸幅面、标 题栏、会签栏、比例、字体、图线、尺寸标注等 基本规定。
常用建筑图例及画法
列举并解释国家建筑制图标准中常用的建筑图例 ，如墙、门、窗、楼梯、台阶等，以及相应的画 法。
行业建筑制图规范解读
行业建筑制图规范概述
02 建筑制图基础知识
投影原理与分类
投影法的基本概念
投影线、投影面、投影、投影 中心
投影法的分类
中心投影法、平行投影法
正投影的基本特性
真实性、积聚性、类似性
工程上常用的投影图
多面正投影图、轴测投影图、 标高投影图、透视投影图
视图表达与绘制方法
01
02
03
04
视图
基本视图、向视图、局部视图 、斜视图
提高建筑制图质量的途径和措施
• 注重实践训练，多做案例分析和模拟练习。
提高建筑制图质量的途径和措施
加强建筑制图课程的教学 和培训。
建立完善的建筑制图规范 和标准体系。
具体措施
01
03 02
提高建筑制图质量的途径和措施
开展建筑制图竞赛和交流活动，促进 经验分享和技术交流。
鼓励创新和实践，探索新的建筑制图 技术和方法。
纠正方法
常见错误类型及纠正方法探讨
加强基本功训练，提高手 绘和计算机绘图能力。
注重细节处理，做到精益 求精。
学习并遵守建筑制图规范 和相关标准。
建立良好的图层管理习惯 ，保持图面清晰易读。
提高建筑制图质量的途径和措施
提高途径
加强理论学习，掌握建筑制图的基本原理和方法 。 多看优秀作品，培养审美能力和表现力。
建筑制图基本规定
详细阐述国家建筑制图标准中关于图纸幅面、标 题栏、会签栏、比例、字体、图线、尺寸标注等 基本规定。
常用建筑图例及画法
列举并解释国家建筑制图标准中常用的建筑图例 ，如墙、门、窗、楼梯、台阶等，以及相应的画 法。
行业建筑制图规范解读
行业建筑制图规范概述
02 建筑制图基础知识
投影原理与分类
投影法的基本概念
投影线、投影面、投影、投影 中心
投影法的分类
中心投影法、平行投影法
正投影的基本特性
真实性、积聚性、类似性
工程上常用的投影图
多面正投影图、轴测投影图、 标高投影图、透视投影图
视图表达与绘制方法
01
02
03
04
视图
基本视图、向视图、局部视图 、斜视图
提高建筑制图质量的途径和措施
• 注重实践训练，多做案例分析和模拟练习。
提高建筑制图质量的途径和措施
加强建筑制图课程的教学 和培训。
建立完善的建筑制图规范 和标准体系。
具体措施
01
03 02
提高建筑制图质量的途径和措施
开展建筑制图竞赛和交流活动，促进 经验分享和技术交流。
鼓励创新和实践，探索新的建筑制图 技术和方法。
纠正方法
常见错误类型及纠正方法探讨
加强基本功训练，提高手 绘和计算机绘图能力。
注重细节处理，做到精益 求精。
学习并遵守建筑制图规范 和相关标准。
建立良好的图层管理习惯 ，保持图面清晰易读。
提高建筑制图质量的途径和措施
提高途径
加强理论学习，掌握建筑制图的基本原理和方法 。 多看优秀作品，培养审美能力和表现力。
《建筑制图》课程教学大纲
《建筑制图》课程教学大纲二、课程目标通过本课程的学习与训练，学生应具备以下几方面的目标：1.了解制图工具及用法，学习绘图的一般步骤及要求、制图标准以及在图纸绘制中的应用；了解投影方法和分类、建筑上常用的图示方法、平面立体和曲面立体的投影区别、组合体的分类；2.掌握平面图、立面图、轴测图、透视图的绘制方法；掌握房屋的基本组成、房屋建筑图的组成及分类、建筑施工图中的总平面图的图示内容、建筑施工图和装饰施工图中常用的符号含义。
3.掌握制图知识在建筑装饰设计中的应用；具备空间想象力，掌握立体的投影和组合体的投影绘制和识读，剖面图和断面图的绘制和识读。
4.平面图、立面图、轴测图、透视图在室内外装饰设计中的运用、透视图画法；掌握建筑施工图和装饰施工图在室内设计中的绘制。
5.备基本的从事环境设计专业的基本专业素质和技能；统地掌握环境设计的基础理论和基本技能；能够运用科学思维和艺术思维进行设计创作。
五、课程建议教材及主要参考资料1.建议教材1金方著.《建筑制图》中国建筑工业出版社，2018年9月第三版；2.金方著.《建筑制图习题集》中国建筑工业出版社，2018年9月第三版；3.马志超编著.《画法几何与阴影透视》上海科学技术出版社，2010年第1版；4.司徒妙年陈星铭编著.《画法几何与阴影透视习题集》上海科学技术出版社，201年第1版5.主要参考书1钟训正等编著.《建筑制图》，东南大学出版社，2009年11月第三版2.于春艳、胡玉珠编著，《建筑工程制图》，化学工业出版社，2015年第1版；3.于春艳、胡玉珠编著，《建筑工程制图习题集》，化学工业出版社，2015年第1版；4.孙世清著，《建筑制图与识图》，科学出版社发行部，2016年第2版；。
《建筑制图》ppt课件
经过对施工图的阅读，简要了解建筑施工图的内容。图 8—7为某厂房的建筑施工图。
一、平面图 从图8－7厂房建筑图中的一层平面图可以看出：根据指
北针方向，阐明厂房按正南正北方向建造，平面为一矩形、 车间面积为108m2。横向和纵向均有二条定位轴线用以确定 承重构件的位置。车间周围有240mm的围护墙，在东西墙面 上共开有一个门和六个窗户，在轴线②与A、C轴线相交处有 两墙垛用于支撑梁。一层平面图中，还阐明楼梯的位置及走 向。
“国标〞所规定的各种常用门窗图例，如以下图所示 〔包括门窗的立面和剖面图例〕。门窗立面图例上的 斜线及平面图上的弧线，表示门窗扇开关方向〔普通 在设计图上不需表示〕。实线表示外开，虚线表示内 开。
a)单扇门；b)双扇门；c)空门洞； d)单扇双面弹簧门；e)双扇双面 弹簧门；f)卷门
a)单层外开平开窗；b)双层内外 开平开窗；c)固定窗；d)单层外 开上悬窗；e)单层中悬窗；f)百 叶窗；g)左右推拉窗；h)上推窗； i)高窗
从以上引见可以看出：平、立、剖面图相互之间既有 区别，又严密联络：平面图可以表示建筑物各部分的程度 尺寸和位置，却无法阐明他们的高度；立面图能阐明建筑 物的外形尺寸，却无法阐明他们的内部关系；而剖面图那 么能阐明建筑物内部高度方向的布置情况。因此，只需经 过平、立、剖三种图相互配合才干完好地阐明建筑物从内 到外，从程度到垂直的全貌。
第八章 建筑制图简介
现代化消费经常要牵扯到许多专业相互协作配合， 例如：机件的制造和装配经常在厂房内进展，这就需求 在厂房内确定起吊设备的位置，以保证厂房的起吊高度 及空间，厂房还应有适宜的采光通风要求；还有，一些 车间的化工设备需求按消费工艺流程规划错综复杂的管 道；……。因此，工程技术人员需求具备一些有关建筑 工程有关建筑工程图方面的知识。
(完整版)建筑制图完整课件
绘制技巧
在绘制建筑详图时，可以采用一 些技巧来提高绘图效率和准确性 ，例如使用模板、复制粘贴等。
建筑详图的识读技巧
了解建筑构配件的构造和形状
在识读建筑详图时，首先要了解建筑构配件的构造和形状，以便更好地理解图纸内容。
识别图纸中的符号和标注
建筑详图中通常会使用一些符号和标注来表示建筑构配件的构造和尺寸等信息。在识读时 ，要注意识别这些符号和标注的含义。
定义
建筑立面图是表示建筑物立面形 状和尺寸的图形，通常以正投影 法绘制。
作用
建筑立面图是建筑设计、施工和 效果评估的重要依据，也是建筑 师表达设计理念和展示建筑风格 的重要手段。
建筑立面图的绘制方法
准备工作：确定绘图比例、选择合适 的绘图工具和材料，了解建筑物的结
构和设计要求。
绘制步骤
1. 绘制建筑物的轮廓线和门窗洞口线 。
建筑详图的作用
建筑详图是建筑施工过程中的重要依据，对于指导施工、保证工程质量具有重 要作用。
建筑详图的绘制方法
绘制工具
常用的绘制工具包括绘图板、绘 图笔、尺子、圆规等。
绘制步骤
首先确定绘图比例和尺寸，然后 根据建筑构配件的构造和形状， 使用绘图工具进行绘制。在绘制 过程中，要注意线条的清晰、准
确和规范。
定义
建筑平面图是表示建筑物 在水平方向上布置情况的 图纸，是建筑施工图的基 本图之一。
内容
包括建筑物的平面形状、 房间的位置、大小、相互 关系，门的开启方向，窗 的位置和类型等。
作用
建筑平面图是施工放线、 砌筑墙身、安装门窗和室 内装修等的基本依据。
建筑平面图的绘制方法
• 准备工作：了解建筑物的总体布局和设计要求，确定绘图 比例和范围。
《建筑制图》课程教学大纲
《建筑制图》课程教学大纲课程类别：专业基础课适用专业：适用层次：高起专适用教育形式：网络教育考核形式：考试所属学院：先修课程：无一、课程简介《建筑制图》是研究建筑图样的识图方法和绘制的一门学科，是工程技术人员表达设计意图、交流技术思想，指导施工等必须具备的基本知识和技能。
该课程是工程土建类专业的一门实践性很强的技术基本课，其主要任务是培养学生图示、图解、读图能力和空间思维能力，并具有一定的绘图技能。
二、课程学习目标1．知识目标掌握正投影的基本理论和作图方法，了解轴测投影的基本知识和画法。
了解工程图的形成方法及表达内容。
2.能力目标能够正确使用绘图工具，有较熟练的绘图技能，并要求能识读和绘制本专业的一般建筑工程图，并了解其它专业施工图。
所绘图样应符合制图国家标准，具有较好的图面质量。
3.德育目标培养学生认真负责的绘图工作态度和一丝不苟的工作作风。
三、与其他课程的关系本课程是专业技术基础课的开端，在一年级第一学期开设。
四、课程主要内容和基本要求本课程是土建类专业的必修基础课。
本课程的任务是使学生掌握用投影理论表达空间几何问题的基本理论和方法；掌握工具绘图的方法；掌握制图标准的一般规定。
培养学生空间想象和空间分析的能力，分析与解决问题的能力，以及培养认真负责的工作态度和严谨细致的工作作风。
主要内容分为以下几个模块：模块一：画法几何画法几何属于几何学范畴的，比较抽象，系统性很强。
它是制图部分的理论基础课。
它主要研究空间的一个点，一条线，一个平面，一个几何形体如何在平面上表达，通过对它的学习，能使我们的空间想象力加强。
我所要解决的主要问题，就是如何在我们的大脑中建立起三维的空间。
具体包括点、线、面及形体的投影关系等内容，主要介绍两平面之间位置关系、形体之间相交相贯概念、形体分析的基本方法，一方面让初学者对画法几何有一个初步的认识，另一方面也为后续的学习奠定基础。
要求掌握画法几何的概念、内容、目标和原则，熟悉提提之间的投影关系。
建筑制图ppt课件完整版
根据需要绘制出门窗、楼 梯和电梯等细部构造，注 意尺寸和比例关系。
根据需要添加尺寸标注、 标高符号、材料符号等。 同时，要注意表现建筑内 部的空间关系和层次感， 以便更好地理解建筑结构。
05 细节处理和优化技巧
线条运用和美化方法
01
02
03
线条粗细
根据重要性和层次感选择 合适的线条粗细，突出主 要轮廓和细节。
01
02
绘制轴线
按照建筑布局和结构要求，绘制出轴线，并 标注轴线编号。
绘制墙体
根据轴线绘制出墙体轮廓线，并标注 墙体厚度和材料类型。
03
04
绘制门窗
在墙体上绘制出门窗洞口，并标注门 窗编号和尺寸。
添加标注和符号
根据需要添加尺寸标注、标高符号、指北针 等。
05
06
注意事项
确保图纸清晰、准确、规范，符合相关标准和 要求。
现场测绘数据整理成图纸流程
现场测绘数据采集
数据整理与初步处理
使用测量仪器对现场进行测绘，收集相关数 据。
对采集的数据进行整理、筛选和初步处理， 确保数据准确性。
绘制草图与标注
图纸完善与审核
根据整理后的数据，绘制出初步的草图，并 进行必要的标注。
对草图进行完善，添加必要的细节和说明， 最后进行审核和修改。
立面图绘制技巧及规范要求
绘制轮廓线
按照建筑外形绘制出轮廓线，注 意表现建筑特色和细部构造。
绘制门窗和墙面材料
在轮廓线内绘制出门窗和墙面材 料，注意门窗开启方式和墙面材 料质感表现。
添加标注和符号
根据需要添加尺寸标注、标高符 号、索引符号等。
确定立面方向和视图范围
根据需要选择合适的立面方向和 视图范围。
西南大学网络学院2019秋1086]《建筑制图》平时作业辅导答案
西南大学网络与继续教育学院课程代码： 1086 学年学季：20192单项选择题1、平面与某投影面平行，则在该投影面上投影为. B. 一直线.平面实形.其他.一斜线2、正等测轴侧图的轴向缩短系数正确的是. 0.5. 0.82. 1.0. 1.23、水平投影和侧面投影应满足的投影规律。
.高平齐.宽相等.长对正.长、宽、高都相等4、A2幅面图纸尺寸b×l（单位：毫米）正确的是. 841×420. 420×594. 420×297. 594×8415、工程图纸一般是采用原理绘制。
. A. 平行投影法. C. 正投影图.中心投影法.斜投影图判断题6、总平面图是画在有等交线或坐标方格网的地形图上。
. A.√. B.×7、断面图是假想用一剖切形体，画出剖切面切到部分的图形和末剖切到面可见部分的图形。
. A.√. B.×8、钢筋混凝土结构施工图中“2Φ16”表示2根HPB235 级钢筋直径为16mm. A.√. B.×9、一般来说，被剖切到的主要建筑构造的轮廓线用细实线绘制。
. A.√. B.×10、钢筋标注2Φ18中的2表示钢筋的编号. A.√. B.×11、建筑图上的标注不是都以毫米作为单位。
. A.√. B.×12、标高是表示建筑物各部分或各个位置相对于±0.00的高度。
. A.√。
(完整版)建筑制图完整课件
调整细节和特征
根据需要，可以添加或删除某些细 节和特征，以使立面图更加准确和 美观。
优化线条和阴影
通过调整线条的粗细和阴影的深浅 ，增强立面图的立体感和层次感。
04 建筑剖面图
剖面图的绘制
确定剖切位置
绘制剖面轮廓
选择合适的剖切位置，以便清晰地展示建 筑物的内部结构和空间关系。
根据剖切位置，绘制出建筑物的剖面轮廓 线，包括墙、柱、门窗等。
04
检查错误和遗漏
仔细检查平面图中是否存在错 误、遗漏或模糊不清的地方。
修改标注和细节
根据需要，修改或补充标注和 细节，使图纸更加清晰、完整
。
调整布局和比例
根据实际情况，调整图纸的布 局和比例，使其更加合理、美
观。
审核与签字
在完成修改和完善后，进行审 核，确保无误后签字确认。
03 建筑立面图
立面图的绘制
楼梯平面图
表示楼梯间的平面布置，包括楼 梯的位置、方向、踏步、栏杆等
。
楼梯剖面图
表示楼梯间的垂直剖面，展示楼 梯的结构、材料、尺寸等信息。
楼梯大样图
表示楼梯的详细构造，包括踏步 、栏杆、扶手等部分的详细尺寸
和做法。
门窗详图
门窗平面图
表示门窗在平面上的位置和尺寸，以及与周围墙 体的关系。
门窗立面图
表示门窗的垂直面，展示门窗的外观、开启方式 、材料等信息。
01
02
03
确定比例和尺寸
根据建筑的实际尺寸，选 择合适的比例尺，以便在 图纸上准确表达建筑的实 际外观。
绘制建筑轮廓
使用线条清晰地描绘出建 筑的轮廓，包括屋顶、窗 户、门和其他主要特征。
添加细节
在建筑轮廓的基础上，添 加细节，如门把手、窗框 、装饰线条等，使立面图 更加生动。
《建筑工程制图课件》
钢筋混凝土结构图设计
了解钢筋混凝土结构图的绘制规范和设计原则，掌握构件的布置和钢筋的标 注方法。
钢结构图设计
熟悉钢结构图的设计流程和标准符号，学习构件的选取、连接方式和施工要 点。
电气工程图设计
学习电气工程图的绘制规范和符号表示，了解电线、插座和开关等电气设备 的布置和连接。
给排水工程图设计
建筑平面图设计
学习如何绘制建筑平面图，包括房间布局、墙体、门窗等要素的设计和标注。
建筑立面图设计
探索建筑立面图的设计要点，包括立面元素、材料和细节，展示建筑的外观 特色。
剖面图设计
深入了解建筑剖面图的绘制方法和表示技巧，展示建筑内部结构和构造。
地基基础图设计
学习地基基础图的制作要求和技术要点，掌握ቤተ መጻሕፍቲ ባይዱ理的基础设计，确保建筑的稳定和安全。
建筑工程制图课件
通过本课件全面了解建筑工程制图的重要性和基础知识，涵盖CAD软件介绍， 建筑设计的各个方面和工程施工图设计。
建筑制图概述
学习建筑制图的基本概念、原则和流程，了解不同类型的制图和相关规范要 求。
CAD软件介绍
介绍常用的CAD软件，探索其功能和应用领域，以及如何灵活运用CAD软件进 行建筑工程制图。
探索给排水工程图的制作方法和常用符号，学习给水管道、排水管道和设备 的布置与连接。
火灾排烟工程图设计
了解火灾排烟工程图的设计要求和标准符号，学习烟气排放路径和排烟设备 的布置。
建筑工程施工图设计
深入研究建筑工程施工图的制图方法和技巧，掌握细节标注和施工顺序规划。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、平面与某投影面平行，则在该投影面上投影为1. A. 一直线2. B. 一斜线3. C. 平面实形4. D. 其他C2、正等测轴侧图的轴向缩短系数正确的是1. A. 1.22. B. 1.03. C. 0.824. D. 0.5C3、水平投影和侧面投影应满足的投影规律。
1. A. 长对正2. B. 宽相等3. C. 高平齐4. D. 长、宽、高都相等B4、栏杆高度尺寸是从踏面中间算至扶手顶面，一般为（）mm，扶手坡度应与梯段坡度一至。
1. A. 800mm2. B. 700mm3. C. 900mm4. D. 1000mmC5、建筑施工图主要表示房屋的建筑设计内容，下列不属于建筑施工图表示范围的是（）。
1. A. 房屋的总体布局2. B. 房屋的内外形状3. C. 房屋内部的平面布局4. D. 房屋承重构件的布置D6、建筑施工图的绘制顺序是：（）。
1. A. 立——平——剖2. B. 平——剖——立3. C. 平——立——剖4. D. 立——剖——平C7、φL表示（）。
1. A. Ⅰ级光圆钢筋2. B. 冷拉Ⅰ级钢筋3. C. Ⅰ级锰硅人字纹钢筋4. D. Ⅰ级螺纹钢筋B8、建筑物结构承重可分为( )。
1. A. 墙承重式、框架结构2. B. 墙承重式3. C. 半框架结构，框架结构4. D. 墙承重式、框架结构、空间结构、半框架结构D9、不属于建筑平面图的是（）。
1. A. 基础平面图2. B. 底层平面图3. C. 标准层平面图4. D. 屋顶平面图A10、结构施工图中的楼梯梁的代号为 ( ) 。
1. A. GL2. B. TLC. JLD. LB11、在结构平面图中，YTB代表构件（）。
1. A. 楼梯板2. B. 预制板3. C. 阳台板4. D. 预应力板C12、有一栋房屋在图上量得长度为50cm，用的是1:100比例,其实际长度是( )。
1. A. 5m2. B. 50m3. C. 500m4. D. 5000mB13、在构件立面图和断面图上，钢筋用（）表示。
1. A. 细实线2. B. 中实线3. C. 中虚线D.D14、墙体是房屋的一个重要组成部分，按墙的平面位置不同分为( )。
1. A. 外墙和内墙2. B. 纵墙与横墙3. C. 承重墙与非承重墙4. D. 砖墙与钢筋混凝土墙A15、结构施工图包括（）等。
1. A. 总平面图、平立剖、各类详图2. B. 基础图、楼梯图、屋顶图3. C. 基础图、结构平面图、构件详图4. D. 配筋图、模板图、装修图C16、主要用来确定新建房屋的位置、朝向以及周边环境关系的是（）。
1. A. 总平面图2. B. 功能分区图3. C. 建筑平面图4. D. 建筑立面图A17、剖切位置线的长度为（）。
1. A. 4～6mm2. B. 6～10mm3. C. 5～8mm4. D. 3～6mmB18、建筑平面图中的中心线、对称一般应用（）。
1. A. 细实线2. B. 细虚线3. C. 细单点长画线4. D. 细双点画线C19、7-9层的住宅属于（）。
1. A. 低层2. B. 多层3. C. 中高层4. D. 高层C20、汉字的高度应不小于（）。
1. A. 1.5mm2. B. 1.8mmC. 2.5mmD. 3.5mmD21、在钢筋混凝土构件代号中, “ JL”是表示( )。
1. A. 圈梁2. B. 过梁3. C. 连系梁4. D. 基础梁D22、在钢筋混凝土构件代号中，“ GL”是表示( )。
1. A. 圈梁2. B. 过梁3. C. 连系梁4. D. 基础梁B23、在施工图中，C代表( )。
1. A. 门2. B. 窗3. C. 梁4. D. 柱B24、在施工中，L代表( )。
1. A. 板2. B. 柱3. C. 梁4. D. 墙C25、结构施工土中的圈梁表示( )。
1. A. GL2. B. QL3. C. JL4. D. KLB26、基础各部分形状、大小、材料、构造、埋置深度及标号都能通过( )反映出来。
1. A. 基础平面图2. B. 基础剖面图3. C. 基础详图4. D. 总平面图B27、钢筋工程施工中要看懂( )。
1. A. 总平面图2. B. 土建施工图3. C. 结构施工图4. D. 土建施工图与结构施工图C28、填充不得穿越尺寸数字，不可避免时。
应该是（）。
1. A. 图线断开2. B. 二者重合3. C. 省略标注4. D. 前述均可A29、L202(150×300)得知该梁，断面尺寸是（）。
1. A. 宽150mm，高300mm2. B. 宽300mm，高150mm3. C. 宽150cm，高300cm4. D. 宽300cm，高150cmA30、A2幅面图纸尺寸b×l（单位：毫米）正确的是1. A. 594×8412. B. 841×4203. C. 420×594D. 420×C31、工程图纸一般是采用原理绘制。
1. A. 中心投影法2. B. 平行投影法3. C. 斜投影图4. D. 正投影图D32、总平面图是画在有等交线或坐标方格网的地形图上。
1. A.√2. B.×A33、断面图是假想用一剖切形体，画出剖切面切到部分的图形和末剖切到面可见部分的图形。
1. A.√2. B.×B34、钢筋混凝土结构施工图中“2Φ16”表示2根HPB235 级钢筋直径为16mm1. A.√2. B.×B35、一般来说，被剖切到的主要建筑构造的轮廓线用细实线绘制。
1. A.√2. B.×B36、钢筋标注2Φ18中的2表示钢筋的编号1. A.√2. B.×B37、建筑图上的标注不是都以毫米作为单位。
1. A.√2. B.×A38、标高是表示建筑物各部分或各个位置相对于±0.00的高度。
1. A.√2. B.×A39、剖面图和断面图其实是一样的，只是名称不同罢了。
1. A.√2. B.×B40、梁内的钢筋是由主筋（即受力筋），架立筋和箍筋所组成。
1. A.√2. B.×A41、绝对标高和相对标高是一样的。
1. A.√2. B.×B42、平面图定位轴线的竖向编号应用大写拉丁字母，从下至上顺序编写，其中的I、Q、J不得用作轴线编号。
1. A.√2. B.×B43、梁内箍Φ6@200表示为HPB235级钢筋直径为6mm，钢筋中心距为200mm.1. A.√2. B.×A44、建筑立面图是平行于建筑物各方向外表立面的正投影图。
1. A.√2. B.×A45、常用构件的代号“GL”表示基础梁。
1. A.√2. B.×B46、结构施工图中的构造柱的代号是“GJ”。
1. A.√2. B.×B47、工程上常用（）、（）、（）、（）等几种图示方法。
多面正投影法、轴测投影法、透视投影法、标高投影法48、轴测投影的作图方法有（）、（）、（）、（）等装箱法、叠砌法、坐标法、端面法49、建筑图纸一般把（）定为相对标高的零点首层主要房间的地面50、按轴向伸缩系数不同，轴测投影分为（）、（）、（）。
等测投影，二测轴投影，三测轴投影51、建筑详图有（）、（）、（）、（）等几种常用图样。
楼梯详图、门窗详图、外墙身详图、卫生间详图52、尺寸标注的四要素（）、（）、（）、（）。
尺寸界线，尺寸线，尺寸起止符号，尺寸数字53、识读投影图的方法，一般有（）和（）两种。
线面分析法、形体分析法54、用来区别不同轴测类型的指标是（）和（）。
轴间角、轴向伸缩系数55、组合体的尺寸种类有( )、( )、( )。
定形尺寸、定位尺寸、总体尺寸56、组合体的类型大致上有（）、（）、（）三种。
叠加式、切割式、混合式57、轴测投影根据投影方向是否垂直于轴测投影图，分为（）和（）两大类。
正轴测投影、斜轴测投影58、什么是剖面图？什么是断面图？它们有什么区别？假想用剖切面把物体分割成两部分，移去观察者和剖切面之间的部分，而将其余部分向投影面投射，所得的图形就叫剖面图。
用剖切平面将物体的某处切断，仅画出该剖切面与物体接触部分的图形，该图称为断面图。
区别：①断面图只画出物体截断面的投影，而剖面图还要画出剖切平面后物体可见部分的投影。
②断面图常用于表达建筑工程中梁、板、柱的某一部位的断面真形，也用于表达建筑形体的内部形状；而剖面图主要用于表达物体的内部结构。
③断面图的剖切符号仅画出剖切位置线，而不画表示投射方向的剖视方向线，投射方向是通过编号的注写位置来表示的；剖面图需要画出剖切位置线和投射方向线。
59、配置在钢筋混凝土结构中的钢筋，按其作用可分为哪几种，各有什么主要作用（1）.受力筋——承受拉、压应力的钢筋。
（2）.钢筋（箍筋）——承受一部分斜拉应力，并固定受力筋的位置，多用于梁和柱内。
（3）.架立筋——用以固定梁内钢箍的位置，构成梁内的钢筋骨架。
（4）.分布筋——用于屋面板、楼板内，与板的受力筋垂直布置，将承受的重量均匀地传给受力筋，并固定受力筋的位置，以及抵抗热胀冷缩所引起的温度变形。
（5）.其它——因构件构造要求或施工安装需要而配置的构造筋。
如腰筋、预埋锚固筋、环等。
60、简述断面图的概念？假想用剖切面将形体的某处切断，仅画出该剖切面与形体接触部分的图形。
61、图样上标注直线尺寸时,尺寸的起止符号画法是如何规定的?一般用中粗短斜线绘制，其倾斜方向与尺寸线成顺时针45度角，长度宜为2。
62、基础详图绘图步骤(1)画出与基础平面图相对应的定位轴线。
(2)画基础底面线、室内外地坪标高位置线。
根据基础高、宽尺寸画出基础断面轮廓，不画基坑线。
(3)画出砖墙、大放脚断面和防潮层。
(4)标出室内地面、室外地坪、基础底面标高和其它尺寸。
(5)书写有关混凝土、砖、砂浆的强度和防潮层材料及施工技术要求等说明。
