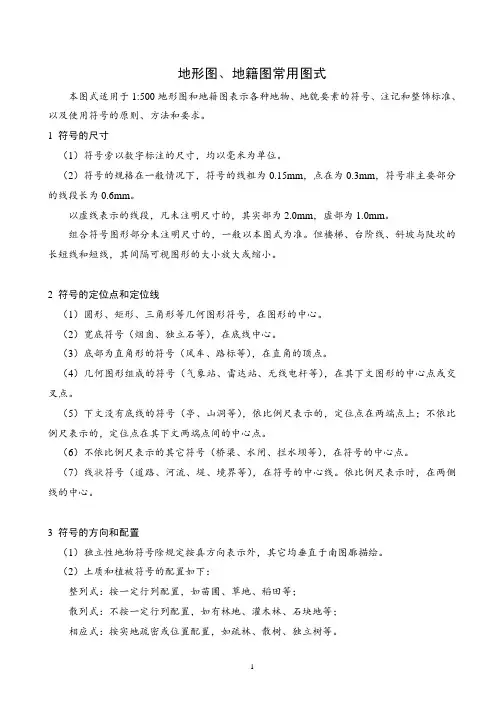

地形图、地籍图常用图式本图式适用于1:500地形图和地籍图表示各种地物、地貌要素的符号、注记和整饰标准、以及使用符号的原则、方法和要求。

1 符号的尺寸（1）符号旁以数字标注的尺寸，均以毫米为单位。

（2）符号的规格在一般情况下，符号的线粗为0.15mm，点在为0.3mm，符号非主要部分的线段长为0.6mm。

以虚线表示的线段，凡未注明尺寸的，其实部为2.0mm，虚部为1.0mm。

组合符号图形部分未注明尺寸的，一般以本图式为准。

但楼梯、台阶线、斜坡与陡坎的长短线和短线，其间隔可视图形的大小放大或缩小。

2 符号的定位点和定位线（1）圆形、矩形、三角形等几何图形符号，在图形的中心。

（2）宽底符号（烟囱、独立石等），在底线中心。

（3）底部为直角形的符号（风车、路标等），在直角的顶点。

（4）几何图形组成的符号（气象站、雷达站、无线电杆等），在其下文图形的中心点或交叉点。

（5）下文没有底线的符号（亭、山洞等），依比例尺表示的，定位点在两端点上；不依比例尺表示的，定位点在其下文两端点间的中心点。

（6）不依比例尺表示的其它符号（桥梁、水闸、拦水坝等），在符号的中心点。

（7）线状符号（道路、河流、堤、境界等），在符号的中心线。

依比例尺表示时，在两侧线的中心。

3 符号的方向和配置（1）独立性地物符号除规定按真方向表示外，其它均垂直于南图廓描绘。

（2）土质和植被符号的配置如下：整列式：按一定行列配置，如苗圃、草地、稻田等；散列式：不按一定行列配置，如有林地、灌木林、石块地等；相应式：按实地疏密或位置配置，如疏林、散树、独立树等。

（3）土质和植被面积较大时，其符号间隔可放大1～3倍描绘；在能表示清楚的原则下，也可采用注记的方法表示；还可将图中最多的一种省绘符号，图外加附注说明，但一幅图或一批图应统一。

（4）以虚实线表示的符号（大车路、乡村路等），按光影法则描绘，其虚线绘在光辉部，实线绘在暗影部，一般在居民地、桥梁、渡口、山洞、涵洞、隧道或道路相交处变换虚实线方向。

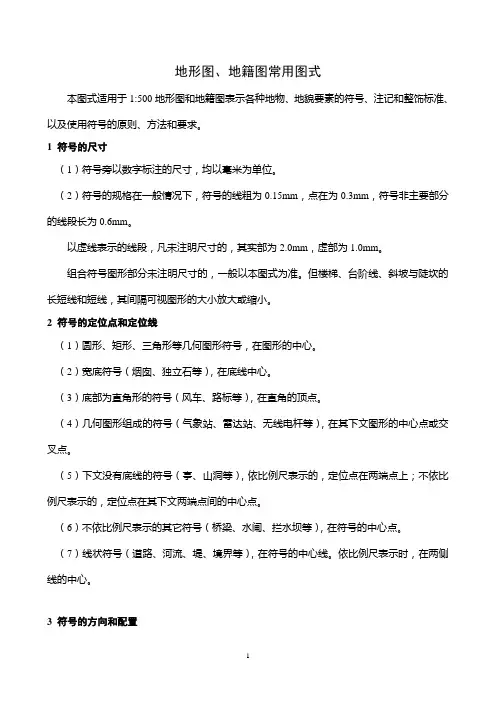

常用地形图、地籍图图式表本图式适用于1:500地形图和地籍图表示各种地物、地貌要素的符号、注记和整饰标准、以及使用符号的原则、方法和要求。

1符号的尺寸（1）符号旁以数字标注的尺寸，均以毫米为单位。

（2）符号的规格在一般情况下，符号的线粗为0.15mm,点在为0.3mm,符号非主要部分的线段长为0.6mm。

以虚线表示的线段，凡未注明尺寸的，其实部为 2.0mm，虚部为1.0mm。

组合符号图形部分未注明尺寸的，一般以本图式为准。

但楼梯、台阶线、斜坡与陡坎的长短线和短线，其间隔可视图形的大小放大或缩小。

2符号的定位点和定位线（1）圆形、矩形、三角形等几何图形符号，在图形的中心。

（2）宽底符号（烟囱、独立石等），在底线中心。

（3）底部为直角形的符号（风车、路标等），在直角的顶点。

（4）几何图形组成的符号（气象站、雷达站、无线电杆等），在其下文图形的中心点或交叉点。

（5）下文没有底线的符号（亭、山洞等），依比例尺表示的，定位点在两端点上；不依比例尺表示的，定位点在其下文两端点间的中心点。

（6）不依比例尺表示的其它符号（桥梁、水闸、拦水坝等），在符号的中心点。

（7）线状符号（道路、河流、堤、境界等），在符号的中心线。

依比例尺表示时，在两侧线的中心。

3符号的方向和配置（1）独立性地物符号除规定按真方向表示外，其它均垂直于南图廓描绘。

（2）土质和植被符号的配置如下：整列式：按一定行列配置，如苗圃、草地、稻田等；散列式：不按一定行列配置，如有林地、灌木林、石块地等；相应式：按实地疏密或位置配置，如疏林、散树、独立树等。

（3） 土质和植被面积较大时，其符号间隔可放大 1〜3倍描绘；在能表示清楚的原则下, 也可采用注记的方法表示；还可将图中最多的一种省绘符号，图外加附注说明，但一幅图或 一批图应统一。

（4） 以虚实线表示的符号（大车路、乡村路等），按光影法则描绘，其虚线绘在光辉部， 实线绘在暗影部，一般在居民地、桥梁、渡口、山洞、涵洞、隧道或道路相交处变换虚实线 方向。

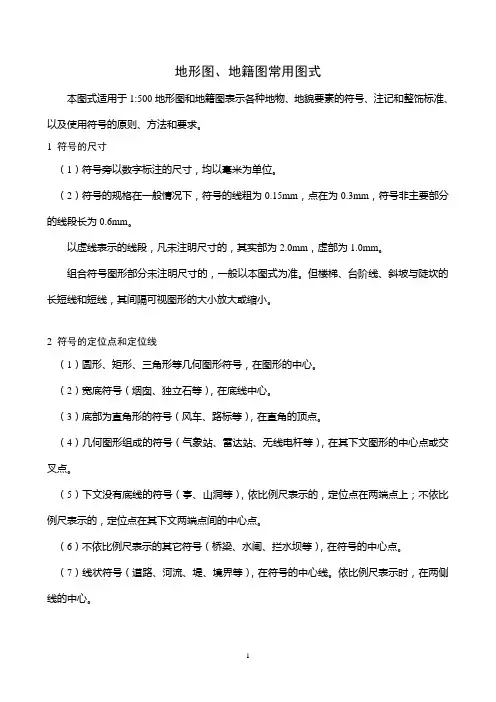

地形图、地籍图常用图式本图式适用于1:500地形图和地籍图表示各种地物、地貌要素的符号、注记和整饰标准、以及使用符号的原则、方法和要求。

1 符号的尺寸（1）符号旁以数字标注的尺寸，均以毫米为单位。

（2）符号的规格在一般情况下，符号的线粗为0.15mm，点在为0.3mm，符号非主要部分的线段长为0.6mm。

以虚线表示的线段，凡未注明尺寸的，其实部为2.0mm，虚部为1.0mm。

组合符号图形部分未注明尺寸的，一般以本图式为准。

但楼梯、台阶线、斜坡与陡坎的长短线和短线，其间隔可视图形的大小放大或缩小。

2 符号的定位点和定位线（1）圆形、矩形、三角形等几何图形符号，在图形的中心。

（2）宽底符号（烟囱、独立石等），在底线中心。

（3）底部为直角形的符号（风车、路标等），在直角的顶点。

（4）几何图形组成的符号（气象站、雷达站、无线电杆等），在其下文图形的中心点或交叉点。

（5）下文没有底线的符号（亭、山洞等），依比例尺表示的，定位点在两端点上；不依比例尺表示的，定位点在其下文两端点间的中心点。

（6）不依比例尺表示的其它符号（桥梁、水闸、拦水坝等），在符号的中心点。

（7）线状符号（道路、河流、堤、境界等），在符号的中心线。

依比例尺表示时，在两侧线的中心。

3 符号的方向和配置（1）独立性地物符号除规定按真方向表示外，其它均垂直于南图廓描绘。

（2）土质和植被符号的配置如下：整列式：按一定行列配置，如苗圃、草地、稻田等；散列式：不按一定行列配置，如有林地、灌木林、石块地等；相应式：按实地疏密或位置配置，如疏林、散树、独立树等。

（3）土质和植被面积较大时，其符号间隔可放大1～3倍描绘；在能表示清楚的原则下，也可采用注记的方法表示；还可将图中最多的一种省绘符号，图外加附注说明，但一幅图或一批图应统一。

（4）以虚实线表示的符号（大车路、乡村路等），按光影法则描绘，其虚线绘在光辉部，实线绘在暗影部，一般在居民地、桥梁、渡口、山洞、涵洞、隧道或道路相交处变换虚实线方向。

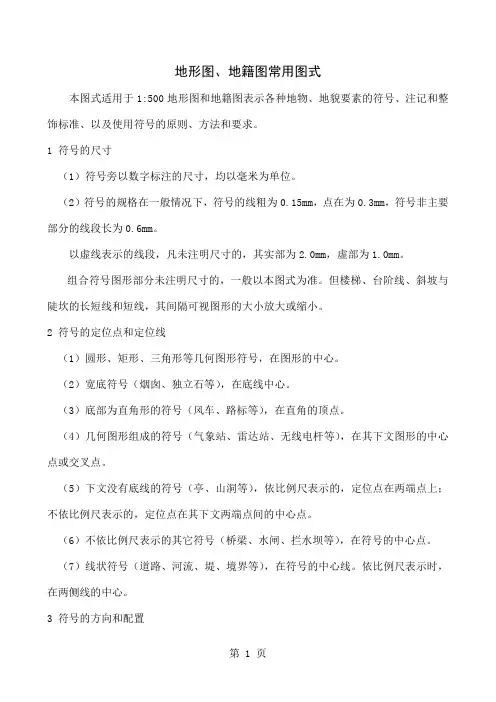

地形图、地籍图常用图式本图式适用于1:500地形图和地籍图表示各种地物、地貌要素的符号、注记和整饰标准、以及使用符号的原则、方法和要求。

1 符号的尺寸（1）符号旁以数字标注的尺寸，均以毫米为单位。

（2）符号的规格在一般情况下，符号的线粗为0.15mm，点在为0.3mm，符号非主要部分的线段长为0.6mm。

以虚线表示的线段，凡未注明尺寸的，其实部为2.0mm，虚部为1.0mm。

组合符号图形部分未注明尺寸的，一般以本图式为准。

但楼梯、台阶线、斜坡与陡坎的长短线和短线，其间隔可视图形的大小放大或缩小。

2 符号的定位点和定位线（1）圆形、矩形、三角形等几何图形符号，在图形的中心。

（2）宽底符号（烟囱、独立石等），在底线中心。

（3）底部为直角形的符号（风车、路标等），在直角的顶点。

（4）几何图形组成的符号（气象站、雷达站、无线电杆等），在其下文图形的中心点或交叉点。

（5）下文没有底线的符号（亭、山洞等），依比例尺表示的，定位点在两端点上；不依比例尺表示的，定位点在其下文两端点间的中心点。

（6）不依比例尺表示的其它符号（桥梁、水闸、拦水坝等），在符号的中心点。

（7）线状符号（道路、河流、堤、境界等），在符号的中心线。

依比例尺表示时，在两侧线的中心。

3 符号的方向和配置（1）独立性地物符号除规定按真方向表示外，其它均垂直于南图廓描绘。

（2）土质和植被符号的配置如下：整列式：按一定行列配置，如苗圃、草地、稻田等；散列式：不按一定行列配置，如有林地、灌木林、石块地等；相应式：按实地疏密或位置配置，如疏林、散树、独立树等。

（3）土质和植被面积较大时，其符号间隔可放大1～3倍描绘；在能表示清楚的原则下，也可采用注记的方法表示；还可将图中最多的一种省绘符号，图外加附注说明，但一幅图或一批图应统一。

（4）以虚实线表示的符号（大车路、乡村路等），按光影法则描绘，其虚线绘在光辉部，实线绘在暗影部，一般在居民地、桥梁、渡口、山洞、涵洞、隧道或道路相交处变换虚实线方向。

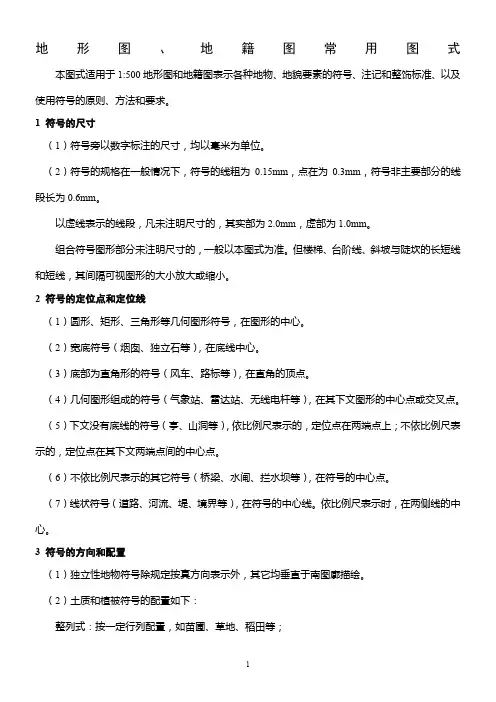

地形图、地籍图常用图式本图式适用于1:500地形图和地籍图表示各种地物、地貌要素的符号、注记和整饰标准、以及使用符号的原则、方法和要求。

1 符号的尺寸（1）符号旁以数字标注的尺寸，均以毫米为单位。

（2）符号的规格在一般情况下，符号的线粗为，点在为，符号非主要部分的线段长为。

以虚线表示的线段，凡未注明尺寸的，其实部为，虚部为。

组合符号图形部分未注明尺寸的，一般以本图式为准。

但楼梯、台阶线、斜坡与陡坎的长短线和短线，其间隔可视图形的大小放大或缩小。

2 符号的定位点和定位线（1）圆形、矩形、三角形等几何图形符号，在图形的中心。

（2）宽底符号（烟囱、独立石等），在底线中心。

（3）底部为直角形的符号（风车、路标等），在直角的顶点。

（4）几何图形组成的符号（气象站、雷达站、无线电杆等），在其下文图形的中心点或交叉点。

（5）下文没有底线的符号（亭、山洞等），依比例尺表示的，定位点在两端点上；不依比例尺表示的，定位点在其下文两端点间的中心点。

（6）不依比例尺表示的其它符号（桥梁、水闸、拦水坝等），在符号的中心点。

（7）线状符号（道路、河流、堤、境界等），在符号的中心线。

依比例尺表示时，在两侧线的中心。

3 符号的方向和配置（1）独立性地物符号除规定按真方向表示外，其它均垂直于南图廓描绘。

（2）土质和植被符号的配置如下：整列式：按一定行列配置，如苗圃、草地、稻田等；散列式：不按一定行列配置，如有林地、灌木林、石块地等；相应式：按实地疏密或位置配置，如疏林、散树、独立树等。

（3）土质和植被面积较大时，其符号间隔可放大1～3倍描绘；在能表示清楚的原则下，也可采用注记的方法表示；还可将图中最多的一种省绘符号，图外加附注说明，但一幅图或一批图应统一。

（4）以虚实线表示的符号（大车路、乡村路等），按光影法则描绘，其虚线绘在光辉部，实线绘在暗影部，一般在居民地、桥梁、渡口、山洞、涵洞、隧道或道路相交处变换虚实线方向。

4 文字注记注记的排列形式：水平字列、垂直字列、雁行字列、屈曲字列注记的方向：各种注记一般为正向，字头朝北图廓，但街道名称、河名、道路注记、管线类别注记的字向和字序依走向注记。

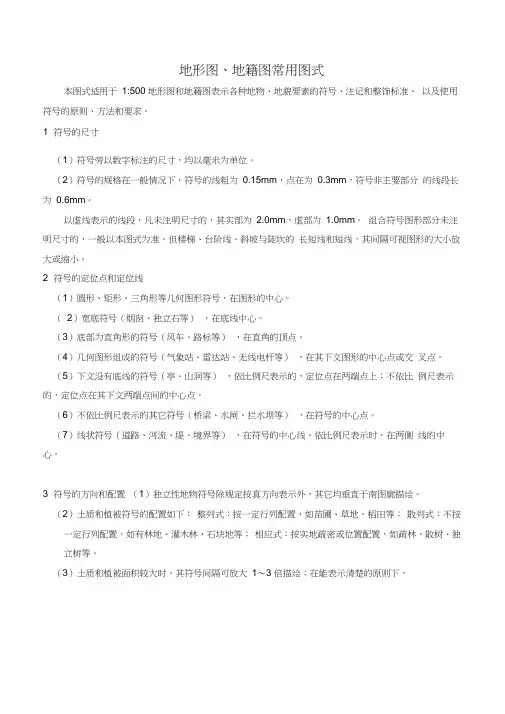

地形图、地籍图常用图式本图式适用于 1:500 地形图和地籍图表示各种地物、地貌要素的符号、注记和整 饰标准、以及使用符号的原则、方法和要求。

1 符号的尺寸（1）符号旁以数字标注的尺寸，均以毫米为单位。

（2）符号的规格在一般情况下，符号的线粗为 0.15mm，点在为 0.3mm，符号非主要 部分的线段长为 0.6mm。

以虚线表示的线段，凡未注明尺寸的，其实部为 2.0mm，虚部为 1.0mm。

组合符号图形部分未注明尺寸的，一般以本图式为准。

但楼梯、台阶线、斜坡与 陡坎的长短线和短线，其间隔可视图形的大小放大或缩小。

2 符号的定位点和定位线 （1）圆形、矩形、三角形等几何图形符号，在图形的中心。

（2）宽底符号（烟囱、独立石等），在底线中心。

（3）底部为直角形的符号（风车、路标等），在直角的顶点。

（4）几何图形组成的符号（气象站、雷达站、无线电杆等），在其下文图形的中心 点或交叉点。

（5）下文没有底线的符号（亭、山洞等），依比例尺表示的，定位点在两端点上； 不依比例尺表示的，定位点在其下文两端点间的中心点。

（6）不依比例尺表示的其它符号（桥梁、水闸、拦水坝等），在符号的中心点。

（7）线状符号（道路、河流、堤、境界等），在符号的中心线。

依比例尺表示时， 在两侧线的中心。

3 符号的方向和配置第1页（1）独立性地物符号除规定按真方向表示外，其它均垂直于南图廓描绘。

（2）土质和植被符号的配置如下：整列式：按一定行列配置，如苗圃、草地、稻田等；散列式：不按一定行列配置，如有林地、灌木林、石块地等；相应式：按实地疏密或位置配置，如疏林、散树、独立树等。

（3）土质和植被面积较大时，其符号间隔可放大 1～3 倍描绘；在能表示清楚的原则下，也可采用注记的方法表示；还可将图中最多的一种省绘符号，图外加附注说明，但一幅图或一批图应统一。

（4）以虚实线表示的符号（大车路、乡村路等），按光影法则描绘，其虚线绘在光辉部，实线绘在暗影部，一般在居民地、桥梁、渡口、山洞、涵洞、隧道或道路相交处变换虚实线方向。
