2017版地形图图式与2007图式对比

第二次全国土地调查数据库建设技术规范国务院第二次全国土地调查领导小组办公室二〇〇七年十二月前言为规范第二次全国土地调查数据库建设的内容、程序、方法及要求，保证数据库成果质量，促进第二次全国土地调查数据的管理和共享，根据《中华人民共和国土地管理法》等法律、法规，按照《第二次全国土地调查技术规程》（TD/T 1014-2007）（以下简称《规程》）的相关要求，制定《第二次全国土地调查数据库建设技术规范》。

其中，农村土地调查数据库建设依据《基本农田数据库标准》（金土工程试行）、《土地利用数据库标准》（TD/T 1016-2007），城镇土地调查数据库建设依据《城镇地籍数据库标准》（TD/T 1015-2007）。

省（自治区、直辖市）可根据本地区实际需要，对本规范的未尽事宜制定补充规定，但不得与本规范相抵触，并须报国务院第二次全国土地调查领导小组办公室（以下简称“全国土地调查办”）备案。

本规范的附录A、附录B、附录C………. 附录R均为规范性附录。

本规范由国土资源部提出并归口。

本规范起草单位：全国土地调查办本规范主要起草人：温明炬、韩永顺、张炳智、孙毅、曾珏、高莉、李琪、吴明辉、辛丽璇参加编写人员：杨祝晖、戴建旺、胡小华、陈红兵、梁耘、曾巍、陈金、王莉、王永俊、刘凤君目录1 范围......................................................... 错误！未定义书签。

2 规范性引用文件............................................... 错误！未定义书签。

3 术语和定义................................................... 错误！未定义书签。

第一部分农村土地调查数据库建设.................................. 错误！未定义书签。

4 总体设计..................................................... 错误！未定义书签。

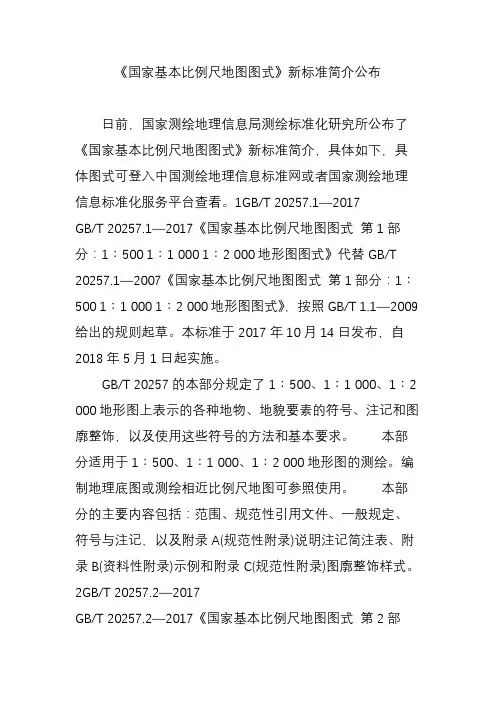

《国家基本比例尺地图图式》新标准简介公布日前，国家测绘地理信息局测绘标准化研究所公布了《国家基本比例尺地图图式》新标准简介，具体如下，具体图式可登入中国测绘地理信息标准网或者国家测绘地理信息标准化服务平台查看。

1GB/T 20257.1―2017GB/T 20257.1―2017《国家基本比例尺地图图式第1部分：1︰500 1︰1 000 1︰2 000地形图图式》代替GB/T 20257.1―2007《国家基本比例尺地图图式第1部分：1︰500 1︰1 000 1︰2 000地形图图式》，按照GB/T 1.1―2009给出的规则起草。

本标准于2017年10月14日发布，自2018年5月1日起实施。

GB/T 20257的本部分规定了1︰500、1︰1 000、1︰2 000地形图上表示的各种地物、地貌要素的符号、注记和图廓整饰，以及使用这些符号的方法和基本要求。

本部分适用于1︰500、1︰1 000、1︰2 000地形图的测绘。

编制地理底图或测绘相近比例尺地图可参照使用。

本部分的主要内容包括：范围、规范性引用文件、一般规定、符号与注记，以及附录A(规范性附录)说明注记简注表、附录B(资料性附录)示例和附录C(规范性附录)图廓整饰样式。

2GB/T 20257.2―2017GB/T 20257.2―2017《国家基本比例尺地图图式第2部分：1︰5 000 1︰10 000地形图图式》代替GB/T20257.2―2006《国家基本比例尺地图图式第2部分：1︰5 000 1︰10 000地形图图式》，按照GB/T 1.1―2009给出的规则起草。

本标准于2017年10月14日发布，自2018年5月1日起实施。

GB/T 20257的本部分规定了1︰5 000、1︰10 000地形图上表示的各种地物、地貌要素的符号、注记和图幅整饰，以及使用这些符号方法和基本要求。

本部分适用于1︰5 000、1︰10 000地形图的测绘，编制地理底图可参照使用。

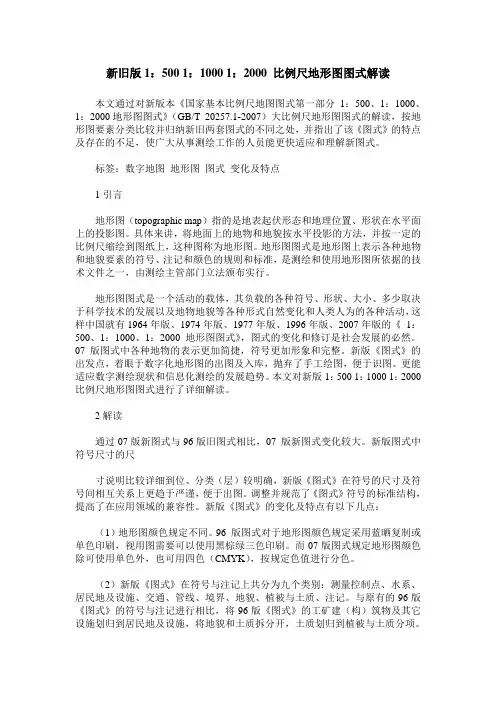

新旧版1：500 1：1000 1：2000 比例尺地形图图式解读本文通过对新版本《国家基本比例尺地图图式第一部分1：500、1：1000、1：2000地形图图式》（GB/T 20257.1-2007）大比例尺地形图图式的解读，按地形图要素分类比较并归纳新旧两套图式的不同之处，并指出了该《图式》的特点及存在的不足，使广大从事测绘工作的人员能更快适应和理解新图式。

标签：数字地图地形图图式变化及特点1引言地形图（topographic map）指的是地表起伏形态和地理位置、形状在水平面上的投影图。

具体来讲，将地面上的地物和地貌按水平投影的方法，并按一定的比例尺缩绘到图纸上，这种图称为地形图。

地形图图式是地形图上表示各种地物和地貌要素的符号、注记和颜色的规则和标准，是测绘和使用地形图所依据的技术文件之一，由测绘主管部门立法颁布实行。

地形图图式是一个活动的载体，其负载的各种符号、形状、大小、多少取决于科学技术的发展以及地物地貌等各种形式自然变化和人类人为的各种活动，这样中国就有1964年版、1974年版、1977年版、1996年版、2007年版的《1：500、1：1000、1：2000地形图图式》，图式的变化和修订是社会发展的必然。

07版图式中各种地物的表示更加简捷，符号更加形象和完整。

新版《图式》的出发点，着眼于数字化地形图的出图及入库，抛弃了手工绘图，便于识图。

更能适应数字测绘现状和信息化测绘的发展趋势。

本文对新版1：500 1：1000 1：2000比例尺地形图图式进行了详细解读。

2解读通过07版新图式与96版旧图式相比，07 版新图式变化较大。

新版图式中符号尺寸的尺寸说明比较详细到位、分类（层）较明确，新版《图式》在符号的尺寸及符号间相互关系上更趋于严谨，便于出图。

调整并规范了《图式》符号的标准结构，提高了在应用领域的兼容性。

新版《图式》的变化及特点有以下几点：（1）地形图颜色规定不同。

96 版图式对于地形图颜色规定采用蓝晒复制或单色印刷，视用图需要可以使用黑棕绿三色印刷。

常用图式、规范贵州省第一测绘院2010年3月16日引言为认真贯彻和落实《中华人民共和国测绘法》和《国务院关于加强测绘工作的意见》以及国家测绘局印发的《关于加强测绘质量管理的若干意见》，进一步提高测绘质量，为经济社会发展和全面建设小康社会提供更为可靠的测绘保障服务，促进测绘事业和地理信息产业又好又快发展，贵州省第一测绘院决定举办“2010度职工岗位培训”，这对当前和今后一段时间，以科学发展观统筹测绘质量管理工作，强化测绘质量管理，进一步全面提升测绘产品整体质量水平是非常有意义非常重要。

测绘质量关系到各项工程建设的质量、安全和人民日常社会生活，关系到经济社会规划决策的科学性、准确性，关系到国家主权、利益和民族尊严，关系到国家信息化建设的顺利进行。

因此，提高测绘质量，是国家信息化发展和重大工程建设质量的基础保证，是提高政府管理决策水平的重要途径，是维护国家主权和人民群众利益的现实需要，也是测绘事业和地理信息产业实现可持续发展的必然要求。

测绘项目出资人要依法择优选择项目承担单位，并自觉接受测绘行政主管部门的监督；设计单位要按国家有关法律法规和技术标准进行项目设计，确保设计质量，应无条件帮助解决因设计造成的质量问题，并承担设计质量责任；施测单位必须严格按照合同、有关标准、项目设计书施测，确保所使用的仪器、设备、软件、测绘成果等符合国家有关规定，对测绘成果质量负责；负责质量检验或验收的单位及专家，要严格依据国家有关规定、标准和设计书的要求，对项目进行检验或验收，并对作出的结论负责。

测绘质量管理涉及到测绘项目出资人、设计单位、施测单位、测绘监理单位、负责质量检验或验收的单位及专家等，测绘项目参与各方共同对测绘项目质量负责。

这五家只有通力合作，齐抓共管，加强测绘质量管理，才能实现进一步提高测绘产品质量满足社会需要的根本目标。

针对这些情况，本讲内容涉及面较广，又因时间短，对内容的选取，组织安排产生了难度。

只能在顾及面的基础上，重点地讲一些重要而又突出的问题，作为学习和实践的引导和钥匙。

常用地形图式、规范部门： xxx时间： xxx制作人：xxx整理范文，仅供参考，可下载自行修改常用图式、规范贵州省第一测绘院2018年3月16日引言为认真贯彻和落实《中华人民共和国测绘法》和《国务院关于加强测绘工作的意见》以及国家测绘局印发的《关于加强测绘质量管理的若干意见》，进一步提高测绘质量，为经济社会发展和全面建设小康社会提供更为可靠的测绘保障服务，促进测绘事业和地理信息产业又好又快发展，贵州省第一测绘院决定举办“2018度职工岗位培训”，这对当前和今后一段时间，以科学发展观统筹测绘质量管理工作，强化测绘质量管理，进一步全面提升测绘产品整体质量水平是非常有意义非常重要。

b5E2RGbCAP测绘质量关系到各项工程建设的质量、安全和人民日常社会生活，关系到经济社会规划决策的科学性、准确性，关系到国家主权、利益和民族尊严，关系到国家信息化建设的顺利进行。

因此，提高测绘质量，是国家信息化发展和重大工程建设质量的基础保证，是提高政府管理决策水平的重要途径，是维护国家主权和人民群众利益的现实需要，也是测绘事业和地理信息产业实现可持续发展的必然要求。

p1EanqFDPw测绘工程出资人要依法择优选择工程承担单位，并自觉接受测绘行政主管部门的监督；设计单位要按国家有关法律法规和技术标准进行工程设计，确保设计质量，应无条件帮助解决因设计造成的质量问题，并承担设计质量责任；施测单位必须严格按照合同、有关标准、工程设计书施测，确保所使用的仪器、设备、软件、测绘成果等符合国家有关规定，对测绘成果质量负责；负责质量检验或验收的单位及专家，要严格依据国家有关规定、标准和设计书的要求，对工程进行检验或验收，并对作出的结论负责。

DXDiTa9E3d 测绘质量管理涉及到测绘工程出资人、设计单位、施测单位、测绘监理单位、负责质量检验或验收的单位及专家等，测绘工程参与各方共同对测绘工程质量负责。

这五家只有通力合作，齐抓共管，加强测绘质量管理，才能实现进一步提高测绘产品质量满足社会需要的根本目标。

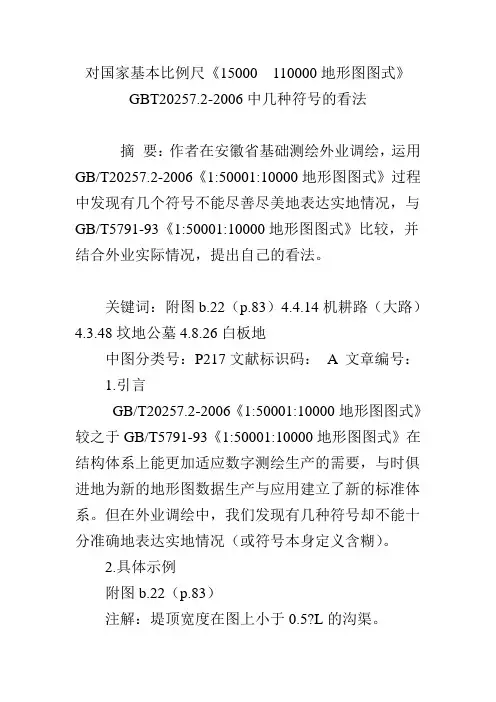

对国家基本比例尺《15000 110000地形图图式》GBT20257.2-2006中几种符号的看法摘要：作者在安徽省基础测绘外业调绘，运用GB/T20257.2-2006《1:50001:10000地形图图式》过程中发现有几个符号不能尽善尽美地表达实地情况，与GB/T5791-93《1:50001:10000地形图图式》比较，并结合外业实际情况，提出自己的看法。

关键词：附图b.22（p.83）4.4.14机耕路（大路）4.3.48坟地公墓4.8.26白板地中图分类号：P217文献标识码： A 文章编号：1.引言GB/T20257.2-2006《1:50001:10000地形图图式》较之于GB/T5791-93《1:50001:10000地形图图式》在结构体系上能更加适应数字测绘生产的需要，与时俱进地为新的地形图数据生产与应用建立了新的标准体系。

但在外业调绘中，我们发现有几种符号却不能十分准确地表达实地情况（或符号本身定义含糊）。

2.具体示例附图b.22（p.83）注解：堤顶宽度在图上小于0.5?L的沟渠。

这样的注解与4.2.36（p.17）对干堤的定义是矛盾的。

按4.2.36的定义，只要满足以下任何一种条件下的堤均为干堤1）具有重要防洪、防潮作用。

2）堤顶宽度在图上大于0.5?L。

3）实地基底宽度大于10m。

4）堤高大于3 m。

作者可能是只注重2)这个条件，而忽略了1)3)4)3个充分条件了。

2.2、4.4.14机耕路（大路）GB/T20257.2-2006 《1:50001:10000地形图图式》GB/T5791-93《1:50001:10000地形图图式》我认为这个符号的设计和定义不如GB/T5791-93《1:50001:10000地形图图式》。

机耕路括号内的附注“大路”画蛇添足，并且让人费解。

简要说明栏形象地解释了机耕路，“大路”只会让人疑惑，让读图的人在脑子里产生迷蒙混沌的感觉。

我们常说“条条大路通北京”，难道上北京的路都是“大路（机耕路）”吗？新版机耕路在符号设计上不太好。

<Bstyle='color:black;background-color:#ffff66'>浅谈</B>CASS7.0 与9.0 的变化（作者：张浪静 2011 年 4 月22 日）1995 版地形图图式与2007 版发生了很多的变化，所以与之相关的软件也发生了大的转变。

本文以使用最广的南方CASS7.0 和9.0 为平台说明软件变化。

目的是为了将原有正版或者非正版7.0 图形转变为正版9.0 图形。

一、2007 版地形图图式与1995 版的变化：GB ／T20257 《国家基本比例尺地图图式》现分为４个部分：第1 部分：1:5001:1000 1:2000 地形图图式；第2 部分：1:5000 1:10000 地形图图式；第３部分：1:25000 1:50000 1:100000 地形图图式；第４部分：1:250000 1:5000001:1000000 地形图图式。

本文只对GB ／T20257 的第1 部分进行讨论。

本部分代替GB ／T7929―1995《1:500，1:1000，1:2000 地形图图式》。

本部分与GB ／T7929―1995 相比主要变化如下：1、地形图颜色除单色外，也可用四色（ＣＭＹＫ），按规定色值进行分色；2、地图要素分类中将“居民地和栅栏”与“工矿建（构）筑物及其他设施”合并为“居民地及设施”，“地貌和土质”、“植被”调整为“地貌”、“植被与土质”；3、G ＰＳ控制点、卫生所、轻便轨道等名称分别更名为卫星定位等级点、医疗点、简易轨道等；4、导线点符号与图根点符号互换；5、公路等级按行政等级区分符号，并加注公路技术等级代码和行政等级代码及编号；6、增加了地热井、船闸、扬水站、有地下室的房屋、突出房屋、邮局、电信局、宾馆饭店、超市、剧院、电影院、电视台、体育馆、科技馆、博物馆、展览馆、地震台、天文台、科学试验站、放空火炬、海上平台、垃圾场、古迹、遗址、文物碑石、磁浮铁轨、轻轨线路、地铁、匝道、快速路、高架快速路、主干路、次干路、支路、公路零公里标志、长途汽车站（场）、水运港客运站、特别行政区界线、开发区、保税区界线、比高点及注记、其他经济林、特殊树等符号；7、对危险岸、加固岸、棚房、窑洞、山洞、油气井、盐井、温室、贮水池、传送带、学校、彩门、牌坊、塑像、钟楼、鼓楼、电视发射塔、高速公路、高架路、铁索桥、铁路平交道口、缆车道、输水渡槽、浮码头、收费站、变电室、特殊地区界线、陡石山、果园、成林等符号进行了修改，并对一些符号的尺寸进行了调整；8、删除挡土墙、立体交叉路等符号；二、南方CASS7.0 与9.0 的变化南方CASS 系列软件均是在CAD 下二次开发的，所以软件的变化主要集中在点和线的变化上，具体的来说在CASS7.0 和9.0 中有如下的变化：1、线型发生变化的线型有31 种，新增加的线型有18 种，具体如下表：发生变化的线型1 *X22 省级行政区未定界7.0 A,6,-1.2,1.6,-1.29.0 A,4.5,-1.5,1.5,-1.52 *X23 地级行政区未定界7.0 A,6,-2,6,-1.2,1.6,-1.29.0 A,4.5,-1,4.5,-1,1.5,-13 *X24 县级行政区未定界7.0 A,6,-1.2,1.6,-1.29.0 A,4.5,-1,1.5,-14 *X25 乡镇未定界7.0 A,6,-2,6,-1.2,1.6,-1.29.0 A,4.5,-1,4.5,-1.5,1.5,-1.55 *443,------@-------@--------@---------@----不依比例围墙7.0 A,9.4,[11,AAA.SHX,Y .15],0.69.0 A,5,[11,AAA.SHX,S 0.83],56 *8231 水库溢洪道右7.0 A,3,-1,1.5,[8,AAA.SHX,S 0.6,Y 0.6],1.5,-19.0 A,3,-1.5,1.5,[8,AAA.SHX,S 0.6,Y 0.6],1.5,-1.57 *8232 水库溢洪道左7.0 A,1.5,[8,AAA.SHX,S 0.6],1.5,-1,3,-19.0 A,1.5,[8,AAA.SHX,S 0.6],1.5,-1.5,3,-1.58 *842 滚水坝（坎线）7.0 A,1.6,[8,AAA.SHX,S 0.8,Y 0.8],0.000000000019.0 A,2,[8,AAA.SHX,S 0.8,Y 0.8],0.000000000019 *8351,--- |--- |---双线干沟左7.0 A,3,-1,1.5,[2,AAA.SHX],1.5,-19.0 A,3,-1.5,1.5,[2,AAA.SHX],1.5,-1.510 *8352,--- |--- |--- 双线干沟右7.0 A,1.5,[2,AAA.SHX,Y 1],1.5,-1,3,-19.0 A,1.5,[2,AAA.SHX,Y 1],1.5,-1.5,3,-1.511 *8353,--- |--- |--- 单线干沟7.0 A,1.5,[2,AAA.SHX,Y -.1],1.5,-1,1.5,[2,AAA.SHX,Y 1.1],1.5,-19.0 A,1.5,[2,AAA.SHX,Y -.1],1.5,-1.5,1.5,[2,AAA.SHX,Y 1.1],1.5,-1.512 *8432,--- |--- |--- |--- |--- |--- |---拦水坝左7.0 A,2,[18,AAA.SHX],2,[8,AAA.SHX,S 2,Y 2],0.000000000019.0 A,0.75,[8,AAA.SHX,Y 1],1.5,[35,AAA.SHX,Y 0.8],0.7513 *8431,------ |------ |------ |------ |------ 拦水坝右7.0 A,2,[10,AAA.SHX],2,[8,AAA.SHX,S 2],0.000000000019.0 A,0.75,[8,AAA.SHX,S .5],1.5,[35,AAA.SHX,Y -0.4],0.7514 *84542,-- |---@--- |---@--- |---@--- |---@---直立式有栅栏加固岸A,0,[32,AAA.SHX],2,-0.5,[3,AAA.SHX],-0.5,1,[32,AAA.SHX],4,[ 32,AAA.SHX],0.5,[8,AAA7.0 .SHX,Y 1],3.5A,4.5,[2,Aaa.SHX,Y 1],4.5,-0.5,[3,Aaa.SHX],-0.5A,1,[32,AAA.SHX],4,[32,AAA.SHX],0.5,[2,Aaa.SHX,Y 1],3.5,[32,AAA.SHX],2,-0.5,[3,Aa9.0a.SHX],-0.515 *84541,-- |---@--- |---@--- |---@--- |---@--- 斜坡式有栅栏加固岸A,0,[10,AAA.SHX],2,[9,AAA.SHX],-0.5,[3,AAA.SHX],-0.5,1,[10, AAA.SHX],2,[9,AAA.SHX]7.0,2,[10,AAA.SHX],0.5,[8,AAA.SHX,Y1],1.5,[9,AAA.SHX],2A,1,[10,AAA.SHX],2,[9,AAA.SHX],2,[10,AAA.SHX],0.5,[2,Aaa.SH X,Y 1],1.5,[9,AAA.SHX]9.0,2,[10,AAA.SHX],2,[9,AAA.SHX],-0.5,[3,Aaa.SHX],-0 .516 *862,...........干出线7.0 A,0,-0.000000001,[100,AAA.SHX,S .1],-19.0 A,0,-0.000000001,[100,AAA.SHX,S .2],-1.517 *911a,|--- |.|--- |.|--- |国界7.0A,0,-0.00000000001,[15,AAA.SHX,S .8],6,[15,AAA.SHX,S .8],-2 ,[100,AAA.SHX,S .4],-2A,0,-0.00000000001,[15,AAA.SHX,S .8],4.5,[15,AAA.SHX,S .8], -2.25,[100,AAA.SHX,S .9.04],-2.2518 *911b,|--- | |--- | |--- | |--- |未定国界7.0 A,0,-0.00000000001,[16,AAA.SHX],-109.0 A,0,-0.00000000001,[8655,AAA.SHX],-919 *912a,--..--..--..--..--..-- 省级行政区以定界7.0A,6,-1.333,[100,AAA.SHX,S .25],-1.333,[100,AAA.SHX,S .25],-1.3339.0A,4.5,-1.5,[100,AAA.SHX,S .25],-1.5,[100,AAA.SHX,S .25],-1.520 *912b,-- - -- - -- - -- -特别行政区界7.0 A,6,-1.2,1.6,-1.29.0A,4.5,-1,4.5,-1,4.5,-1.75,[100,AAA.SHX,S .25],-1.7521 *913a,-- -- . -- -- . -- -- . 地级行政区已定界7.0 A,6,-2,6,-2,[100,AAA.SHX,S .2],-29.0 A,4.5,-1,4.5,-1.75,[100,AAA.SHX,S .2],-1.7522 *914a,---.---.---.---.--- 县级行政区已定界7.0 A,6,-2,[100,AAA.SHX,S .15],-29.0 A,4.5,-1.75,[100,AAA.SHX,S .15],-1.7523 *915a,---- ---- . ---- ---- . -----乡镇已定界7.0A,6,-2,6,-1.333,[100,AAA.SHX,S .1],-1.333,[100,AAA.SHX,S .1 ],-1.3339.0A,4.5,-1,4.5,-1.5,[100,AAA.SHX,S .1],-1.5,[100,AAA.SHX,S .1 ],-1.524 *921,--- - --- - --- - --- - ---特殊地区界线7.0 A,4,-2,2,-29.0 A,3.3,[8,AAA.SHX,S 0.8],-1.6,[8,AAA.SHX,S 0.8,Y 0.8],0.0000000000125 10412,--- |--- |--- |--- |---加固斜坡7.0 A,2,[18,AAA.SHX],2,[9,AAA.SHX,Y 3],0.0000000000019.0 A,2,[18,AAA.SHX],2,[9,AAA.SHX,Y 3],0.0000000000126 *10421A 反向未加固陡坎7.0 A,2,[8,AAA.SHX],0.000000000019.0 A,2,[8,AAA.SHX,S .5],0.0000000000127 *10421 未加固陡坎7.0 A,2,[8,AAA.SHX,Y 1],0.000000000019.0 A,2,[8,AAA.SHX,S .5,Y .5],0.0000000000128 *10422A 反向加固陡坎7.0 A,2,[32,AAA.SHX],29.0 A,0.75,[8,AAA.SHX,S .5],1.5,[35,AAA.SHX,Y -0.4],0.7529 *10422 加固陡坎7.0 A,1,[8,AAA.SHX,Y 1],2,[35,AAA.SHX,Y 0.8],19.0 A,0.75,[8,AAA.SHX,S .5,Y .5],1.5,[35,AAA.SHX,Y 0.4],0.7530 *1054, 石垅式防波堤7.0 A,0,[13,AAA.SHX],-1.49.0 A,0.000000000001,[8654,AAA.SHX],-231 *1033B,---#---#---#---石质陡崖7.0 A,1,[19,AAA.SHX],19.0 A,1,[9001,AAA.SHX],1根据变化可知，主要是界线类绘制更标准，主要变化了境界线类、居民地类、水系类、地貌土质类：1）、境界线类变化的有国界、未定国界、省级行政区以定界、省级行政区未定界、地级行政区已定界、地级行政区未定界、县级行政区已定界、县级行政区未定界、乡镇已定界、乡镇未定界、特别行政区界、特殊地区界线；2）、居民地类：不依比例围墙；3）、水系类水库溢洪道右、水库溢洪道左、滚水坝（坎线）、双线干沟左、双线干沟右、单线干沟、拦水坝左、拦水坝右、直立式有栅栏加固岸、斜坡式有栅栏加固岸、干出线；4）、地貌土质类加固斜坡、反向未加固陡坎、未加固陡坎、反向加固陡坎、加固陡坎、石垅式防波堤、石质陡崖、在这些线型变化中主要以间隔或者短线尺寸以及形文件放大比例变化为主，但也有变化较大如线型*8432、*8431、*84542、*84541、*911b、*10422A、*1054、*1033B 的形文件均发生了变化，及线型样式不一样了，更有线型*912b 、*921 在7.0 中未加入形文件，但在9.0 中确分别加入了100,AAA.SHX 和8,AAA.SHX两个形文件，线型更加接近规范要求。

地形图、地籍图绘图常用图式一.地形图与地籍图的联系与区别：（1）联系：地形图和地籍图都有投影坐标系，并且都属于空间数据，有空间特性，属性特性，时间特性。

并且地籍图是由地形图派生出来的。

（2）区别：地形图主要采用国家统一的坐标和高程系统，而地籍图考虑到投影变形，有时采用地方独立的城市地籍坐标系统或高程系统。

地形图上不反映土地权属和用地类型和植被类型图斑，而地籍图上必须表示土地权属界线和用地类型和植被类型图斑。

地形图上标注有高程注记，而地籍图上不用标注高程注记。

地形图上需要表示各种管线地物，而地籍图上不用反映管线地物。

二.本图式适用于1:500地形图和地籍图表示各种地物、地貌要素的符号、注记和整饰标准、以及使用符号的原则、方法和要求。

1.符号的尺寸（1）符号旁以数字标注的尺寸，均以毫米为单位。

（2）符号的规格在一般情况下，符号的线粗为0.15mm，点在为0.3mm，符号非主要部分的线段长为0.6mm。

以虚线表示的线段，凡未注明尺寸的，其实部为2.0mm，虚部为1.0mm。

组合符号图形部分未注明尺寸的，一般以本图式为准。

但楼梯、台阶线、斜坡与陡坎的长短线和短线，其间隔可视图形的大小放大或缩小。

2.符号的定位点和定位线（1）圆形、矩形、三角形等几何图形符号，在图形的中心。

（2）宽底符号（烟囱、独立石等），在底线中心。

（3）底部为直角形的符号（风车、路标等），在直角的顶点。

（4）几何图形组成的符号（气象站、雷达站、无线电杆等），在其下文图形的中心点或交叉点。

（5）下文没有底线的符号（亭、山洞等），依比例尺表示的，定位点在两端点上；不依比例尺表示的，定位点在其下文两端点间的中心点。

（6）不依比例尺表示的其它符号（桥梁、水闸、拦水坝等），在符号的中心点。

（7）线状符号（道路、河流、堤、境界等），在符号的中心线。

依比例尺表示时，在两侧线的中心。

3.符号的方向和配置（1）独立性地物符号除规定按真方向表示外，其它均垂直于南图廓描绘。
