地形图测绘与图式符号.

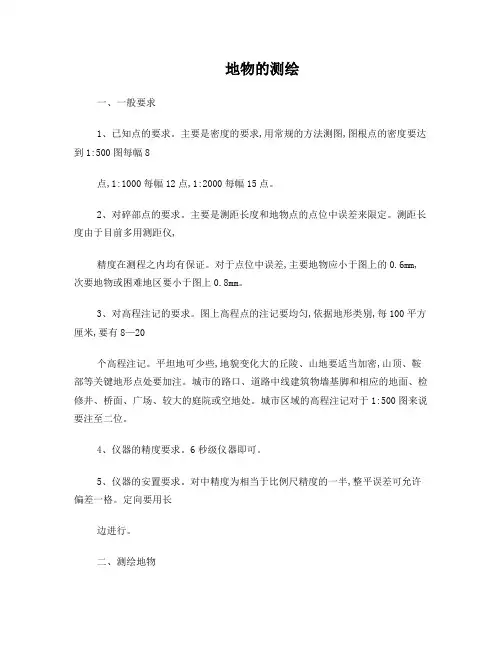

地物的测绘一、一般要求1、已知点的要求。

主要是密度的要求,用常规的方法测图,图根点的密度要达到1:500图每幅8点,1:1000每幅12点,1:2000每幅15点。

2、对碎部点的要求。

主要是测距长度和地物点的点位中误差来限定。

测距长度由于目前多用测距仪,精度在测程之内均有保证。

对于点位中误差,主要地物应小于图上的0.6mm,次要地物或困难地区要小于图上0.8mm。

3、对高程注记的要求。

图上高程点的注记要均匀,依据地形类别,每100平方厘米,要有8—20个高程注记。

平坦地可少些,地貌变化大的丘陵、山地要适当加密,山顶、鞍部等关键地形点处要加注。

城市的路口、道路中线建筑物墙基脚和相应的地面、检修井、桥面、广场、较大的庭院或空地处。

城市区域的高程注记对于1:500图来说要注至二位。

4、仪器的精度要求。

6秒级仪器即可。

5、仪器的安置要求。

对中精度为相当于比例尺精度的一半,整平误差可允许偏差一格。

定向要用长边进行。

二、测绘地物1、凡能在图上表示的均要表示;2、测绘规范和图式是测绘的依据;3、测绘地物要遵循“看不清不绘”的原则;4、能依比例尺的地物要测定其轮廓点,使其与实地地物相似。

轮廓内要注记相应的文字和符号;5、不依比例尺的要准确测定其中心位置;6、半依比例尺的要准确测定其中心线。

三、居民地的测绘1、居民地的各类建筑物、构筑物及主要附属设施应准确测定其实地外围附廓,如实反映建筑物结构特征;2、房屋的轮廓以脚基外角为准,并注记结构与层次,1:500,1:1000图的房屋要逐个表示,临时性的建筑可舍去。

3、建筑物和围墙轮廓凸凹图上小于0.5mm,简单房屋小于0.6mm2时,可用直线连接。

四、道路的测绘1、道路及其附属设施的测绘,图上应准确反映出道路的种类和等级,附属设施的结构和关系;正确处理道路的相交关系及其他要素的关系。

2、铁路轨顶,公路路中,道路交叉处、桥面、隧洞、涵洞均应注高程;3、公路等双线道路均应依比例尺绘制。

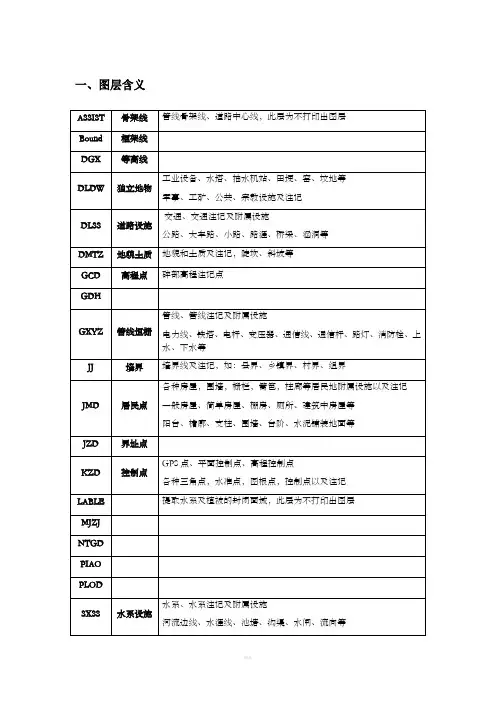

一、图层含义二、图层详解1. JMD图层（1）要求各要素均有代码且代码使用合理，合理的使用代码是地形数据的基本要求。

（2）在入库数据里，各种房屋以面状要素的身份入库，所以各种属性的房屋均要求闭合，到图廓边的房屋同样要求在图廓边闭合，目的是相同属性面状要素经过数据入库后可自动进行拼接。

（3）共线房屋要求数据上完全重合，达到“无缝连接”的目的。

（4）房屋的性质及楼层除了图面注记还要求将其输入扩展属性，且扩展属性表达的内容和图面注记要求完全一致。

（5）JMD注记包括单位名称，地名，楼层注记，单位名称和地名注记大小按照《地形图图式》要求，楼层注记大小则规定字高为2。

（6）单位名称和地名各有代码，且除了在合适的位置标注注记还要求在注记旁输入“地名标记点”，将名称输入该点的扩展属性里，由于该点的功能用于数据查询使用，要求录入的名称不能有空格或其他分隔符号。

（7）如果单位或地名比较长，用一排在所在面积表示不下，则分为两排或多排，这种排列为人工排列，不能使用MTEXT方式排列，在数据转换时MTEXT方式文字为非法文字方式。

2. DLDW层（1）要求各要素均有代码且代码使用合理。

（2）DLDW层除龙门吊、天吊等的框架线以面状的身份入库，其余除文字和符号外的工矿要素均以线要素身份入库，所以各种工矿线要素呈面状时不要求闭合，但禁止不合理的断线，到图廓边呈面状的地物不能在图廓边闭合。

（3）DLDW层注记包括工矿类的所有注记和其他注记如“水泥地”、“施工区”、“拆迁区”、“乱掘”、“堆土”等，注记大小规定字高为2.53. DLSS图层（1）要求各要素均有代码且代码使用合理。

（2）DLSS层除各种桥梁框架线以面状的身份入库，其余除文字和符号外的工矿要素均以线要素身份入库，所以各种道路线要素呈面状时不要求闭合，但禁止不合理的断线。

（3）同一条道路边线的代码要统一且合理。

（4）有名称的道路需绘道路中心线，道路中心线的图层为ASSIST层，此层为不打印输出层，绘制时目测即可，不需实地测绘，绘制道路中心线的目的也是用来在数据库里查询和数据分析使用，所以扩展属性里的道路名称不能有空格，道路宽度可直接在图上量取，数值单位使用实地距离。

一、图层含义二、图层详解1. JMD图层（1）要求各要素均有代码且代码使用合理，合理的使用代码是地形数据的基本要求。

（2）在入库数据里，各种房屋以面状要素的身份入库，所以各种属性的房屋均要求闭合，到图廓边的房屋同样要求在图廓边闭合，目的是相同属性面状要素经过数据入库后可自动进行拼接。

（3）共线房屋要求数据上完全重合，达到“无缝连接”的目的。

（4）房屋的性质及楼层除了图面注记还要求将其输入扩展属性，且扩展属性表达的内容和图面注记要求完全一致。

（5）JMD注记包括单位名称，地名，楼层注记，单位名称和地名注记大小按照《地形图图式》要求，楼层注记大小则规定字高为2。

（6）单位名称和地名各有代码，且除了在合适的位置标注注记还要求在注记旁输入“地名标记点”，将名称输入该点的扩展属性里，由于该点的功能用于数据查询使用，要求录入的名称不能有空格或其他分隔符号。

（7）如果单位或地名比较长，用一排在所在面积表示不下，则分为两排或多排，这种排列为人工排列，不能使用MTEXT方式排列，在数据转换时MTEXT方式文字为非法文字方式。

2. DLDW层（1）要求各要素均有代码且代码使用合理。

（2）DLDW层除龙门吊、天吊等的框架线以面状的身份入库，其余除文字和符号外的工矿要素均以线要素身份入库，所以各种工矿线要素呈面状时不要求闭合，但禁止不合理的断线，到图廓边呈面状的地物不能在图廓边闭合。

（3）DLDW层注记包括工矿类的所有注记和其他注记如“水泥地”、“施工区”、“拆迁区”、“乱掘”、“堆土”等，注记大小规定字高为2.53. DLSS图层（1）要求各要素均有代码且代码使用合理。

（2）DLSS层除各种桥梁框架线以面状的身份入库，其余除文字和符号外的工矿要素均以线要素身份入库，所以各种道路线要素呈面状时不要求闭合，但禁止不合理的断线。

（3）同一条道路边线的代码要统一且合理。

（4）有名称的道路需绘道路中心线，道路中心线的图层为ASSIST层，此层为不打印输出层，绘制时目测即可，不需实地测绘，绘制道路中心线的目的也是用来在数据库里查询和数据分析使用，所以扩展属性里的道路名称不能有空格，道路宽度可直接在图上量取，数值单位使用实地距离。

地形图、地籍图常用图式地形图和地籍图是最常见的两种地图，它们是工程测量、地质勘探、城市规划等领域的基础性材料。

地形图主要是地表的自然属性，如地形高低、地形坡度、河流、山脉等等，地籍图则主要是土地的属性，如土地所有者、土地面积、土地用途等。

在实际工作中，为了便于绘制这些地图，人们发明了很多图式。

本文主要介绍地形图和地籍图的常用图式。

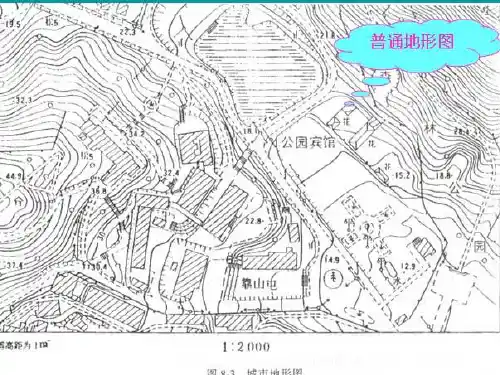

地形图常用图式等高线图等高线是一些高度相等的点连接成的线，用来表示地形高低的变化。

等高线图是将等高线线条图形化而成的一种地形图。

这种图式被广泛运用于工程测绘、地理学和地质学等领域中，适用于任何地形，如海拔起伏的山区、城市内部道路及建筑、平坦的草原及农田等。

洼地盆地图洼地和盆地都是地形高低的局部低点，也就是地势低洼的地方。

洼地是相对于周围地面较低，水流容易流入或者聚集于此的地方，而盆地则是周围高地围绕而成的大坑。

洼地盆地图，是将洼地和盆地标注在地形图上，便于在水文、水利等研究领域使用。

地形剖面图地形剖面图是指沿着地形的某一条线画出一张地形图。

这种图形形式直观，能清晰展示地形的某一段区域的高度、坡度等变化情况，通常应用于道路、铁路、坑壕和输油管道等选址设计及施工工程中。

地形图图例地图上具有比例尺、坐标、指北针等一系列条目的群组，称为图例。

地形图上常用的图例有等高线图例和河流和水域符号图例。

图例通常位于地图的角落或边缘，便于观察和查找。

地籍图常用图式地籍图界址点符号地籍图界址点符号通常用来表示土地界址线上的角点。

像界址点标明很多欸！例如三角点是路口中心的红色三角形，第一个测量点为黑色点，第二个测量点为白色点，以此类推。

地籍图用途符号地籍图用途符号使用统计图例，在地籍图上为每一个使用目标表示一个对应的符号。

从而标示出土地的用途，例如：绿色区域代表农业用地，黄色区域代表住宅用地，蓝色区域代表工业用地。

地籍图建筑物符号地籍图建筑物符号代表土地上建筑物的属性和位置。

常见的建筑物符号包括房屋、厂房、仓库等。

地形图、地籍图常用图式本图式适用于1:5000地形图和地籍图表示各种地物、地貌要素的符号、注记和整饰标准、以及使用符号的原则、方法和要求。

1 符号的尺寸（1）符号旁以数字标注的尺寸，均以毫米为单位。

（2）符号旁只注一个尺寸的，表示圆或外接圆的直径、等边三角形或正方形的边长；两个尺寸并列的，第一个数字表示符号主要部分的高度，第二个数字表示符号主要部分的宽度；线状符号一端的数字，单线是指其粗度，两平行线是指含线划粗的宽度（街道是指其空白部分的宽度）。

符号上需要特别标注的尺寸，则用点线引示。

（3）符号线划的粗细、线段的长短和交叉线段的夹角等，没有标明的均以本图式的符号为准。

一般情况下，线划粗为0.12mm，点的直径为0.2mm。

符号非主要部分的线划长为0.0.8mm，非垂直交叉线段的夹角为0.85º或60º。

2 符号的定位点和定位线（1）符号图形中有一点的，该点为地物的实地中心位置。

（2）圆形、正方形、长方形等符号，在其几何图形中心。

（3）宽底符号（蒙古包、烟囱、水塔等）在底线中心。

（0.8）底部为直角的符号（风车、路标、独立树等）在直角的顶点。

（5）几种图形组成的符号（敖包、教堂、气象站等）在其下方图形的中心点或交叉点。

（6）下方没有底线的符号（窑、亭、山洞等）在其下方两端点间的中心点。

（7）不依比例尺表示的其它符号（桥梁、水闸、拦水坝、溶斗等）在符号的中心点。

（8）线状符号（道路、河流、境界等）在符号的中心线。

依比例尺表示时，在两侧线的中心。

3 符号的方向和配置（1）独立性地物符号除规定按真方向表示外，其它均垂直于南图廓描绘。

（2）土质和植被符号的配置如下：整列式：按一定行列配置，如苗圃、草地、稻田等；散列式：不按一定行列配置，如有林地、灌木林、石块地等；相应式：按实地疏密或位置配置，如疏林、散树、独立树等。

（3）土质和植被面积较大时，其符号间隔可放大1～3倍描绘；在能表示清楚的原则下，也可采用注记的方法表示；还可将图中最多的一种省绘符号，图外加附注说明，但一幅图或一批图应统一。

一、图层含义二、图层详解1. JMD图层〔1〕要求各要素均有代码且代码使用合理，合理的使用代码是地形数据的根本要求。

〔2〕在入库数据里，各种房屋以面状要素的身份入库，所以各种属性的房屋均要求闭合，到图廓边的房屋同样要求在图廓边闭合，目的是相同属性面状要素经过数据入库后可自动进行拼接。

〔3〕共线房屋要求数据上完全重合，到达“无缝连接〞的目的。

〔4〕房屋的性质及楼层除了图面注记还要求将其输入扩展属性，且扩展属性表达的内容和图面注记要求完全一致。

〔5〕JMD注记包括单位名称，地名，楼层注记，单位名称和地名注记大小按照?地形图图式?要求，楼层注记大小那么规定字高为2。

〔6〕单位名称和地名各有代码，且除了在适宜的位置标注注记还要求在注记旁输入“地名标记点〞，将名称输入该点的扩展属性里，由于该点的功能用于数据查询使用，要求录入的名称不能有空格或其他分隔符号。

〔7〕如果单位或地名比拟长，用一排在所在面积表示不下，那么分为两排或多排，这种排列为人工排列，不能使用MTEXT方式排列，在数据转换时MTEXT方式文字为非法文字方式。

2. DLDW层〔1〕要求各要素均有代码且代码使用合理。

〔2〕DLDW层除龙门吊、天吊等的框架线以面状的身份入库，其余除文字和符号外的工矿要素均以线要素身份入库，所以各种工矿线要素呈面状时不要求闭合，但禁止不合理的断线，到图廓边呈面状的地物不能在图廓边闭合。

〔3〕DLDW层注记包括工矿类的所有注记和其他注记如“水泥地〞、“施工区〞、“拆迁区〞、“乱掘〞、“堆土〞等，注记大小规定字高为2.53. DLSS图层〔1〕要求各要素均有代码且代码使用合理。

〔2〕DLSS层除各种桥梁框架线以面状的身份入库，其余除文字和符号外的工矿要素均以线要素身份入库，所以各种道路线要素呈面状时不要求闭合，但禁止不合理的断线。

〔3〕同一条道路边线的代码要统一且合理。

〔4〕有名称的道路需绘道路中心线，道路中心线的图层为ASSIST层，此层为不打印输出层，绘制时目测即可，不需实地测绘，绘制道路中心线的目的也是用来在数据库里查询和数据分析使用，所以扩展属性里的道路名称不能有空格，道路宽度可直接在图上量取，数值单位使用实地距离。

地形图绘制的基本知识一、绘图坐标系的约定在第五章中我们已经知道了AutoCAD 有两个坐标系统：一个称为世界坐标系（WorldCoordinate Sysytm ，简称WCS ）的固定坐标系和一个称为用户坐标系（User Coordinate Sysytm ，简称UCS ）的可移动坐标系。

在WCS 中，X 轴是水平的，指向由左向右，Y 轴是垂直的，正向朝上，Z 轴垂直于 XY 平面，原点是图形左下角X 轴和Y 轴的交点。

UCS 坐标系是依据WCS 通过移动原点和旋转坐标轴来定义的，以方便用户根据自已的需要绘制图形。

启动AutoCAD 后，缺省情况下UCS 与WCS 重合，其坐标系图标见图9—1。

虽然上述WCS 坐标系与我们在测量学中定义的测量坐标系从本质上说是一致的，但容易想象得到，在AutoCAD 中，按照相同坐标绘制的图形，其方位与我们想象中的并不一致，这是由于两个坐标系视点的不同所造成的。

例如，将测量坐标系中正北方向上两点P1和P2的坐标输入到AutoCAD 中，就会发现该两点在正东方向上。

1、定义用户坐标系为了解决AutoCAD 中图形显示（视点不同）问题，可以采用用户坐标系。

借助前面学过的“UCS ”命令，将WCS 分别进行一次绕Y 坐标轴和Z 坐标轴旋转即可得到如图9—2所示的测量坐标系。

具体操作命令如下：命令: ucs当前 UCS 名称: *世界*输入选项[新建(N)/移动(M)/正交(G)/上一个(P)/恢复(R)/保存(S)/删除(D)/应用(A)/?/世界(W)] <世界>: n指定新 UCS 的原点或 [Z 轴(ZA)/三点(3)/对象(OB)/面(F)/视图(V)/X/Y/Z] <0,0,0>: y指定绕 Y 轴的旋转角度 <0>: 180命令: ucs当前 UCS 名称: *没有名称*输入选项[新建(N)/移动(M)/正交(G)/上一个(P)/恢复(R)/保存(S)/删除(D)/应用(A)/?/世界(W)] <世界>: n指定新 UCS 的原点或 [Z 轴(ZA)/三点(3)/对象(OB)/面(F)/视图(V)/X/Y/Z] <0,0,0>: z指定绕 Z 轴的旋转角度 <0>: 90命令: ucs当前 UCS 名称: *没有名称*输入选项[新建(N)/移动(M)/正交(G)/上一个(P)/恢复(R)/保存(S)/删除(D)/应用(A)/?/世界(W)] <世界>: s输入保存当前 UCS 的名称或[?]: survey图9-1 WCS 图标图9-2 UCS 测量坐标系图标操作中前两个UCS 命令是分别绕Y 轴和Z 轴旋转，最后一个UCS 命令是将旋转后的UCS 坐标系用“survey ”名称保存，可用ucsman 命令查看或在WCS 和UCS 中切换（图9—3）。

地形图、地籍图绘图常用图式一.地形图与地籍图的联系与区别：（1）联系：地形图和地籍图都有投影坐标系，并且都属于空间数据，有空间特性，属性特性，时间特性。

并且地籍图是由地形图派生出来的。

（2）区别：地形图主要采用国家统一的坐标和高程系统，而地籍图考虑到投影变形，有时采用地方独立的城市地籍坐标系统或高程系统。

地形图上不反映土地权属和用地类型和植被类型图斑，而地籍图上必须表示土地权属界线和用地类型和植被类型图斑。

地形图上标注有高程注记，而地籍图上不用标注高程注记。

地形图上需要表示各种管线地物，而地籍图上不用反映管线地物。

二.本图式适用于1:500地形图和地籍图表示各种地物、地貌要素的符号、注记和整饰标准、以及使用符号的原则、方法和要求。

1.符号的尺寸（1）符号旁以数字标注的尺寸，均以毫米为单位。

（2）符号的规格在一般情况下，符号的线粗为0.15mm，点在为0.3mm，符号非主要部分的线段长为0.6mm。

以虚线表示的线段，凡未注明尺寸的，其实部为2.0mm，虚部为1.0mm。

组合符号图形部分未注明尺寸的，一般以本图式为准。

但楼梯、台阶线、斜坡与陡坎的长短线和短线，其间隔可视图形的大小放大或缩小。

2.符号的定位点和定位线（1）圆形、矩形、三角形等几何图形符号，在图形的中心。

（2）宽底符号（烟囱、独立石等），在底线中心。

（3）底部为直角形的符号（风车、路标等），在直角的顶点。

（4）几何图形组成的符号（气象站、雷达站、无线电杆等），在其下文图形的中心点或交叉点。

（5）下文没有底线的符号（亭、山洞等），依比例尺表示的，定位点在两端点上；不依比例尺表示的，定位点在其下文两端点间的中心点。

（6）不依比例尺表示的其它符号（桥梁、水闸、拦水坝等），在符号的中心点。

（7）线状符号（道路、河流、堤、境界等），在符号的中心线。

依比例尺表示时，在两侧线的中心。

3.符号的方向和配置（1）独立性地物符号除规定按真方向表示外，其它均垂直于南图廓描绘。

北京市1:500、1:2000地形要素分类代码与图式符号表分类代码要素名称符号图形定位特征码几何类型01 测量控制点各级测量控制点是测绘地物、地貌的平面与高程的主要依据，在地形图上应精确展绘、明确表示。

各等级水准点应按实际位置测绘于图上。

011100 三角点P 点011700 埋石导线点P 点011800 不埋石图根点P 点012100 水准点P 点013000 GNSS控制点P 点014100 天文点P 点02 居民地与垣栅居民地是主要的地形要素，1:500、1:2000比例尺图上应按实地轮廓逐个测绘。

房屋按其建筑材料及使用性质分为特殊房屋、永久性房屋、普通房屋等，分别用相应符号表示。

021100 021109 a永久房屋b带地下室的永久房屋LLL面021200 021209 a普通房屋b带地下室的普通房屋LLL面021300 021309 a建筑中房屋b带地下室的建筑中房屋LLL面021400 破坏房屋L 面表B（续）分类代码要素名称符号图形定位特征码几何类型021500 棚房LL 面021600 021610021620 021620 架空房屋a柱与虚线部分b实线部分飘楼c符号点d外边线P、LLPDL点、线线点线022400 蒙古包PD 点022900 022909 a特殊房屋b带地下室的特殊房屋LLL面023110 023120 023130 廊a无墙壁的柱廊b一边有墙壁的柱廊c门廊P、LP、LP、L点、线点、线点、线023140 023141 建筑物悬空走道a虚线部分b实线部分LL线023200 台阶L 线023300 室外楼梯L 线023401 023402 地下建筑物a窗口b出入口LLL线表B（续）表B（续）分类代码要素名称符号图形定位特征码几何类型023500 围墙门a不依比例尺的P 点023600 023600 门墩a不依比例尺的b依比例尺的PL点线023700 门顶L 线023900 楼下通道L 线024001 024002 024003 024009 居民地与垣栅类图形线a实线b土坡c泊岸e虚线LLLLLL线024300 024400 围墙a一般围墙b特殊围墙LLLW线024500 栅栏、栏杆LL 线024600 竹、木篱笆LC 线024700 活树篱笆LC 线024800 铁丝网LC 线024900 木板墙LL 线表B（续）分类代码要素名称符号图形定位特征码几何类型03 工矿建（构）筑物及其它设施矿山开采、地质勘探、工业、农业、科学、文教、卫生、体育设施和公共设施等国民经济建设的主要设施。
