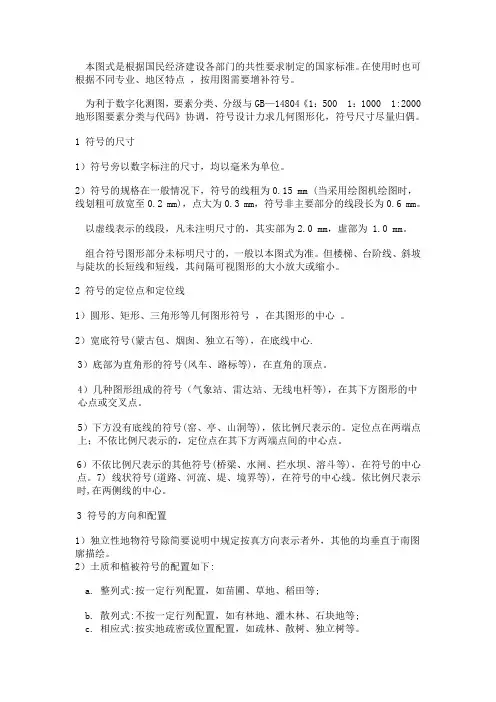

本图式是根据国民经济建设各部门的共性要求制定的国家标准。
在使用时也可根据不同专业、地区特点，按用图需要增补符号。
为利于数字化测图，要素分类、分级与GB—14804《1：500 1：1000 1:2000 地形图要素分类与代码》协调，符号设计力求几何图形化，符号尺寸尽量归偶。
1 符号的尺寸1）符号旁以数字标注的尺寸，均以毫米为单位。
2）符号的规格在一般情况下，符号的线粗为0.15 mm (当采用绘图机绘图时，线划粗可放宽至0.2 mm)，点大为0.3 mm，符号非主要部分的线段长为0.6 mm。
以虚线表示的线段，凡未注明尺寸的，其实部为2.0 mm，虚部为 1.0 mm。
组合符号图形部分未标明尺寸的，一般以本图式为准。
但楼梯、台阶线、斜坡与陡坎的长短线和短线，其问隔可视图形的大小放大或缩小。
2 符号的定位点和定位线1）圆形、矩形、三角形等几何图形符号，在其图形的中心。
2）宽底符号(蒙古包、烟囱、独立石等)，在底线中心.3）底部为直角形的符号(风车、路标等)，在直角的顶点。
4）几种图形组成的符号（气象站、雷达站、无线电杆等)，在其下方图形的中心点或交叉点。
5）下方没有底线的符号(窑、亭、山洞等)，依比例尺表示的。
定位点在两端点上；不依比例尺表示的，定位点在其下方两端点间的中心点。
6）不依比例尺表示的其他符号(桥梁、水闸、拦水坝、溶斗等)，在符号的中心点。
7) 线状符号(道路、河流、堤、境界等)，在符号的中心线。
依比例尺表示时,在两侧线的中心。
3 符号的方向和配置1）独立性地物符号除简要说明中规定按真方向表示者外，其他的均垂直于南图廓描绘。
2）土质和植被符号的配置如下:a. 整列式:按一定行列配置，如苗圃、草地、稻田等;b. 散列式:不按一定行列配置，如有林地、灌木林、石块地等;c. 相应式:按实地疏密或位置配置，如疏林、散树、独立树等。
3）土质或植被面积较大时，其符号间隔可放大1~3倍描绘;在能表示清楚的原则下，也可采用注记的方法表示;还可将图中最多的一种省绘符号，图外加附注说明，但一幅图或一批图应统一。
