三极管放大电路设计,参数计算及静态工作点设置方法

三极管放大电路设计参数计算及静态工作点设置方法设计参数计算主要包括放大器的放大倍数、输入电阻、输出电阻和频率响应等参数的计算。

静态工作点设置指的是设置三极管的工作点电流和直流偏置电压，保证放大器在工作状态下的正常工作。

1.放大倍数的计算放大倍数是用来衡量放大器的信号放大情况的参数。

放大倍数的计算可以通过三极管的直流电流放大倍数和交流电流放大倍数的乘积来得到。

直流电流放大倍数可以通过三极管的参数手册查找得到，交流电流放大倍数与输入电阻和输出电阻相关，可以通过小信号模型计算得到。

2.输入电阻的计算输入电阻是指输入信号与输入端电阻之间的电阻值。

输入电阻可以通过分压器电阻和输入电容等组成，具体计算可以通过电路的电流和电压关系计算得到。

3.输出电阻的计算输出电阻是指输出信号与输出端电阻之间的电阻值。

输出电阻可以通过输出电流和输出电压关系计算得到。

4.频率响应的计算频率响应是指放大器对不同频率的输入信号的响应情况。

频率响应可以通过三极管的参数和电容等元件的组成计算得到，可以使用电路分析软件进行模拟计算。

静态工作点设置是为了保证放大器在工作状态下的正常工作，通过设置三极管的工作点电流和直流偏置电压来实现。

1.工作点电流的设置工作点电流是指三极管的静态电流，可以通过电路组成元件的参数计算得到，通过电阻和电压的关系来计算。

2.直流偏置电压的设置直流偏置电压是指三极管的偏置电压，可以通过分压电阻和二极管的压降计算得到，通过电路的分析可以得到具体的计算方法。

总结：三极管放大电路的设计参数计算和静态工作点设置是设计一个合理的放大器电路的重要步骤。

通过计算和设置合适的参数和工作点，可以实现放大器的正常工作。

为此，需要了解三极管的参数和工作原理，以及电路计算和分析的方法，同时还需要使用相关的电路分析软件进行模拟计算和仿真。

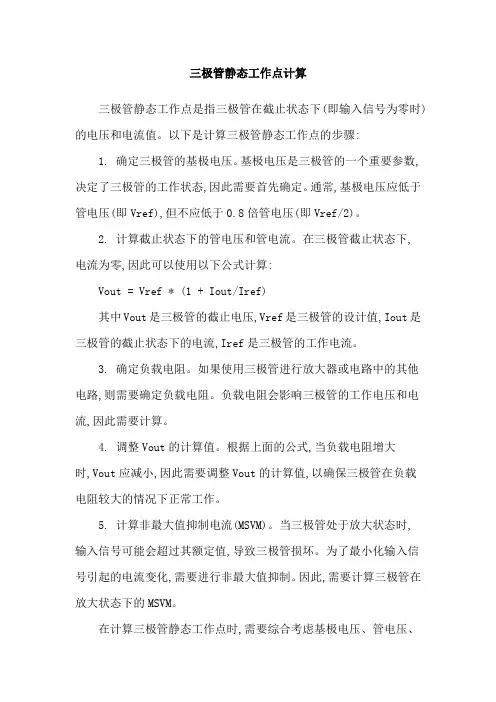

三极管静态工作点计算
三极管静态工作点是指三极管在截止状态下(即输入信号为零时)的电压和电流值。

以下是计算三极管静态工作点的步骤:
1. 确定三极管的基极电压。

基极电压是三极管的一个重要参数,决定了三极管的工作状态,因此需要首先确定。

通常,基极电压应低于管电压(即Vref),但不应低于0.8倍管电压(即Vref/2)。

2. 计算截止状态下的管电压和管电流。

在三极管截止状态下,
电流为零,因此可以使用以下公式计算:
Vout = Vref * (1 + Iout/Iref)
其中Vout是三极管的截止电压,Vref是三极管的设计值,Iout是三极管的截止状态下的电流,Iref是三极管的工作电流。

3. 确定负载电阻。

如果使用三极管进行放大器或电路中的其他电路,则需要确定负载电阻。

负载电阻会影响三极管的工作电压和电流,因此需要计算。

4. 调整Vout的计算值。

根据上面的公式,当负载电阻增大
时,Vout应减小,因此需要调整Vout的计算值,以确保三极管在负载电阻较大的情况下正常工作。

5. 计算非最大值抑制电流(MSVM)。

当三极管处于放大状态时,
输入信号可能会超过其额定值,导致三极管损坏。

为了最小化输入信号引起的电流变化,需要进行非最大值抑制。

因此,需要计算三极管在放大状态下的MSVM。

在计算三极管静态工作点时,需要综合考虑基极电压、管电压、
负载电阻和MSVM等因素。

如果需要在实际应用中使用三极管,请务必考虑这些因素,以确保其正常工作。

设计一个三极管基本放大电路，特别是共发射极放大电路，通常涉及以下步骤：1. 分析设计要求：- 确定所需的电压增益（Av）或电流增益（hfe）。

- 根据应用需求确定最大输出电压和输出功率，这有助于选择合适的电源电压和三极管类型。

- 考虑频率响应范围，确保所选三极管能满足特定频段的放大需求。

2. 选择三极管：- 根据所需电流、电压及功率参数，选择具有足够放大能力和适当频率特性的三极管，例如NPN或PNP 型硅或锗材料器件。

3. 确定电源电压：- 设计电源电压应大于最大输出电压，并且考虑到三极管的静态工作点（Q点），Vcc通常会设定为使得Vce（集电极-发射极电压）约为电源电压的1/2至2/3之间，以确保有足够的动态范围。

4. 设置静态工作点（Q点）：- 确定发射极电流（Ie），它应当足够大以提供适当的线性工作区域，但又不能太大以免导致功耗过高或饱和失真。

- 根据Ie计算或选择合适的发射极电阻Re，同时也要计算基极偏置电阻Rb和Rb串联分压电阻R2（如果采用固定偏置方式）。

5. 计算偏置电阻：- 根据所需的基极电流Ib（通常是Ie的一定比例），通过Ib和电源电压计算基极偏置电阻R1和R2的值。

- 确保三极管处于放大区，即Ib、Ic满足Ib = (β+1) Ic / β的关系，其中β是三极管的直流电流放大系数。

6. 设计耦合电容：- 确定输入耦合电容C1和输出耦合电容C2的值，它们用来隔直通交，允许交流信号通过而不影响直流偏置条件。

7. 调试和优化：- 完成电路搭建后，需实际测量并调整偏置点，确保电路工作在预期状态，无饱和或截止现象。

- 测试频率响应、增益、输出波形以及稳定性，如有必要，进一步调整元件参数以改善性能。

以上是一般的步骤概述，在实际设计过程中，可能还需要结合三极管的特性曲线、温度稳定性和噪声等因素综合考虑。

设计时通常还会利用模拟电路设计软件进行仿真验证，以提高设计效率和准确性。

三极管共射放大电路实验一. 实验目的和要求1.学习共射放大电路的设计方法。

2.掌握放大电路静态工作点的测量与调整方法。

3.学习放大电路性能指标的测试方法。

4.了解静态工作点与输出波形失真的关系，掌握最大不失真输出电压的测量方法。

5.进一步熟悉示波器、函数信号发生器、交流毫伏表的使用。

二. 实验内容和原理1. 静态工作点的调整和测量2. 测量电压放大倍数3. 测量最大不失真输出电压4. 测量输入电阻和输出电阻5. 测量上限频率和下限频率6. 研究静态工作点对输出波形的影响放大器最佳静态工作点：要使放大器不失真地放大，必须选择合适的静态工作点。

初选静态工作点时，可以选取直流负载线的中点，即 VCE ＝1/2×VC 或 IC ＝1/2×ICS(ICS 为集电极饱和电流，ICS ≈VCC/Rc) 这样便可获得较大输出动态范围。

当放大器输出端接有负载R L 时，因交流负载线比直流负载线要陡，所以放大器动态范围要变小，如前图所示。

当发射极接有电阻时，也会使信号动态范围变小。

要得到最佳静态工作点，还要通过调试来确定，一般用调节偏置电阻的方法来调整静态工作点。

实验名称： 三极管共射极放大电路 姓名： 学号： 三. 主要仪器设备示波器、信号发生器、晶体管毫伏表 共射电路实验板四.操作方法和实验步骤1. 静态工作点的调整和测量P.2准备工作：(1) 对照电路原理图，仔细检查电路的完整性和焊接质量。

(2) 开启直流稳压电源，将直流稳压电源的输出调整到12V ，并用万用表检测输出电压。

确认后，先关闭直流稳压电源。

(3) 将电路板的工作电源端与12V 直流稳压电源接通。

然后，开启直流稳压电源。

此时，放大电路、处于工作状态。

静态工作点的调整：调节电位器，使Q 点满足要求(I CQ ＝1.5mA)。

·直接测电流不方便，一般采用电压测量法来换算电流。

·测电压时，要充分考虑到万用表直流电压档内阻对被测电路的影响 。

multisim常用三极管（原创实用版）目录1.Multisim 简介2.三极管的基本概念与工作状态3.Multisim 中三极管的设置方法4.静态工作点的重要性5.设置静态工作点的方法6.参数抽取与 SPICE 参数7.总结正文一、Multisim 简介Multisim 是一种电子电路仿真软件，广泛应用于电子工程领域。

它能够帮助工程师在设计电路时进行仿真实验，以验证电路的性能和可行性。

在 Multisim 中，三极管是一种常用的元器件，具有截止、放大和饱和三种状态。

二、三极管的基本概念与工作状态三极管，又称双极型晶体管，是一种三端元件，包括基极 (Base)、发射极 (Emitter) 和集电极 (Collector)。

根据电流放大系数不同，三极管可以分为两类：NPN 型和 PNP 型。

在电路中，三极管可以工作在不同的状态，如截止区、放大区（又称线性区）和饱和区。

三、Multisim 中三极管的设置方法在 Multisim 中，设置三极管主要涉及到静态工作点的选择和 SPICE 参数的设置。

1.静态工作点的选择：为了使三极管工作在放大状态，需要设置好静态工作点。

静态工作点一般选在适中的 ic，选小了容易出现小信号失真，选大了会出现饱和失真。

因此，选在 1/2icm 左右比较合适。

2.SPICE 参数的设置：在 Multisim 中，三极管的 SPICE 参数有四十多个，而且与测试参数是不同的。

可以通过参数抽取从测试参数得到SPICE 参数。

双击元件打开特性窗口，选择 edit model，即可修改 SPICE 参数。

四、静态工作点的重要性静态工作点是三极管工作在放大区的关键参数，它直接影响到电路的性能和稳定性。

如果静态工作点设置不当，可能导致电路出现失真或者无法正常工作。

五、设置静态工作点的方法设置静态工作点的办法是改变基极偏置电阻的数值。

在实际调试中，可以先用可调电阻调整，测量其数值，再选择合适的固定电阻替换。

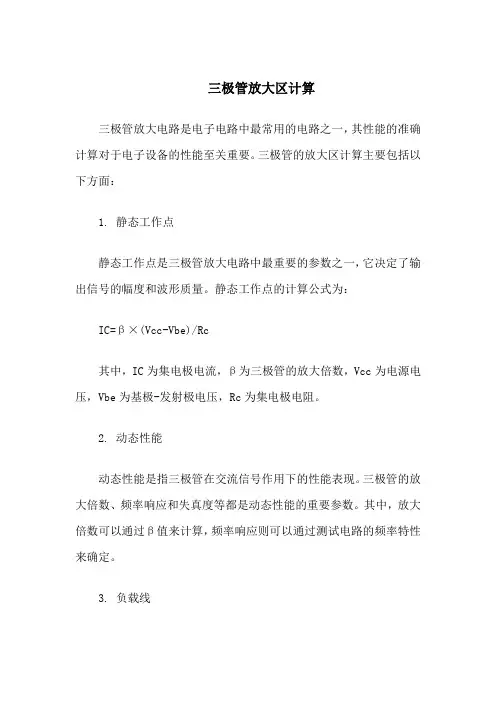

三极管放大区计算三极管放大电路是电子电路中最常用的电路之一，其性能的准确计算对于电子设备的性能至关重要。

三极管的放大区计算主要包括以下方面：1. 静态工作点静态工作点是三极管放大电路中最重要的参数之一，它决定了输出信号的幅度和波形质量。

静态工作点的计算公式为：IC=β×(Vcc-Vbe)/Rc其中，IC为集电极电流，β为三极管的放大倍数，Vcc为电源电压，Vbe为基极-发射极电压，Rc为集电极电阻。

2. 动态性能动态性能是指三极管在交流信号作用下的性能表现。

三极管的放大倍数、频率响应和失真度等都是动态性能的重要参数。

其中，放大倍数可以通过β值来计算，频率响应则可以通过测试电路的频率特性来确定。

3. 负载线负载线是指三极管输出端的电压和电流之间的关系曲线。

在三极管放大电路中，负载线的计算对于确定最大输出电压和最大输出电流非常重要。

负载线的计算公式为：IL=β×(Vcc-Vbe)/RL其中，IL为负载电流，RL为负载电阻。

4. 输入阻抗输入阻抗是指三极管输入端的电阻值，它决定了电路对信号源的负载情况。

输入阻抗的计算公式为：Zin=Rb//[(1/β)//(Rs+Rc)]其中，Rb为基极电阻，Rs为信号源内阻，Rc为集电极电阻。

5. 输出阻抗输出阻抗是指三极管输出端的电阻值，它决定了电路对负载的驱动能力。

输出阻抗的计算公式为：Zout=(Rs+Rc)//RL其中，Rs为信号源内阻，Rc为集电极电阻，RL为负载电阻。

6. 偏置电路偏置电路是用于设置三极管静态工作点的电路。

常见的偏置电路有固定偏置电路和分压偏置电路等。

偏置电路的计算公式可以根据具体电路来确定。

7. 保护电路保护电路是电子设备中不可忽视的一部分，它可以确保三极管不会因为过电压、过电流等原因而损坏。

以下是几种常见的保护电路：（1）稳压二极管保护电路稳压二极管可以限制三极管的基极-发射极电压，从而保护三极管免受过电压的损害。

一、教学目标：1. 让学生了解三极管的结构、种类和功能。

2. 让学生掌握三极管的导通和截止条件。

3. 让学生了解放大电路的原理和应用。

4. 让学生能够分析判断放大电路的工作状态。

二、教学内容：1. 三极管的结构和种类教学要点：三极管由发射极、基极和集电极组成，分为NPN型和PNP型。

2. 三极管的导通和截止条件教学要点：三极管导通需要基极-发射极电压大于一定值，集电极-发射极电压小于一定值；截止则相反。

3. 放大电路的原理教学要点：放大电路利用三极管的放大作用，将输入信号放大后输出。

4. 放大电路的应用教学要点：放大电路广泛应用于电子设备中，如音频放大、信号放大等。

5. 放大电路的工作状态分析教学要点：分析判断放大电路的工作状态，包括静态工作点和动态工作状态。

三、教学方法：1. 采用讲授法，讲解三极管及放大电路的基本概念、原理和应用。

2. 利用多媒体课件，展示三极管及放大电路的实物图片和电路图，增强学生的直观认识。

3. 进行实验演示，让学生亲自动手操作，观察放大电路的工作状态。

4. 案例分析，分析实际应用中的放大电路，提高学生的应用能力。

四、教学准备：1. 教学课件和教案。

2. 三极管实物和放大电路演示电路。

3. 实验器材和工具。

五、教学评价：1. 课堂问答：检查学生对三极管及放大电路的基本概念、原理和应用的理解。

2. 实验报告：评估学生在实验中的操作技能和分析判断能力。

3. 课后作业：巩固学生对三极管及放大电路的知识点掌握。

4. 期末考试：全面考核学生对三极管及放大电路的学习效果。

六、教学内容：6. 放大电路的类型教学要点：放大电路分为三种类型：共发射极放大电路、共基极放大电路、共集电极放大电路；其中共发射极放大电路应用最广泛。

7. 放大电路的静态工作点教学要点：静态工作点是指放大电路中的三极管在直流工作状态下，各极的电位处于一种稳定的状态，对于放大电路的性能有很大影响。

8. 放大电路的动态分析教学要点：动态分析是指在输入信号的作用下，放大电路中三极管的工作状态和工作参数的变化。

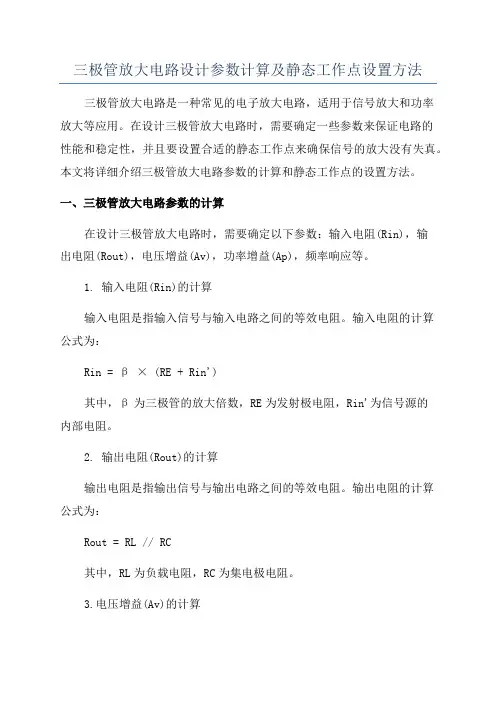

三极管放大电路设计参数计算及静态工作点设置方法三极管放大电路是一种常见的电子放大电路，适用于信号放大和功率放大等应用。

在设计三极管放大电路时，需要确定一些参数来保证电路的性能和稳定性，并且要设置合适的静态工作点来确保信号的放大没有失真。

本文将详细介绍三极管放大电路参数的计算和静态工作点的设置方法。

一、三极管放大电路参数的计算在设计三极管放大电路时，需要确定以下参数：输入电阻(Rin)，输出电阻(Rout)，电压增益(Av)，功率增益(Ap)，频率响应等。

1. 输入电阻(Rin)的计算输入电阻是指输入信号与输入电路之间的等效电阻。

输入电阻的计算公式为：Rin = β × (RE + Rin')其中，β为三极管的放大倍数，RE为发射极电阻，Rin'为信号源的内部电阻。

2. 输出电阻(Rout)的计算输出电阻是指输出信号与输出电路之间的等效电阻。

输出电阻的计算公式为：Rout = RL // RC其中，RL为负载电阻，RC为集电极电阻。

3.电压增益(Av)的计算电压增益是指输出电压与输入电压之间的增益倍数。

电压增益的计算公式为：Av=-β×(RL//RC)4.功率增益(Ap)的计算功率增益是指输出功率与输入功率之间的增益倍数。

功率增益的计算公式为：Ap=Av^25.频率响应的计算频率响应是指电路对不同频率信号的放大程度。

频率响应的计算需要考虑三极管和其他元件的频率特性。

二、静态工作点的设置方法静态工作点是指三极管放大电路在无输入信号时的直流电压和电流的状态。

合适的静态工作点能够确保信号放大不失真，并保证电路的稳定性。

静态工作点主要通过设计稳定的偏置电路来设置，一般可以采用电流源偏置或电阻偏置的方式。

1.电流源偏置电流源偏置是通过集电极电流源来提供恒定的偏置电流，使得三极管工作在恒定的电流状态。

电流源偏置能够提供较高的静态稳定性和抗干扰能力，但电路复杂度较高。

2.电阻偏置电阻偏置是通过串联电阻来提供偏置电流，使得三极管工作在恒定的电流状态。

三极管的静态工作点三极管是电子元件中最为基本的一种，它具有电流放大、开关等多种功能，因此应用广泛。

而三极管的静态工作点是三极管操作过程中的关键点之一，它可以影响三极管的工作状态和性能。

下面，将从以下几方面详细介绍三极管的静态工作点。

一、什么是静态工作点三极管的工作状态可以通过图像呈现出来，而这个图像被称为特性曲线。

图像中的一点代表了三极管的某一工作状态，而这个工作状态可以通过两个参数来描述，即电压和电流。

当电压和电流确定时，就可以确定三极管的静态工作点。

简单来说，静态工作点就是三极管的稳态工作点，是三极管特性曲线上某一点的电压和电流值。

二、如何确定静态工作点1. 采用试算法试算法是最常用来确定三极管静态工作点的方法。

这个方法包括了以下几个步骤：① 先根据三极管的管子标准参数计算出直流稳态放大系数β。

② 根据负载电阻值计算出电路中的电流值。

③ 计算出电源电压和三极管的发射极电阻。

④ 画出三极管的特性曲线图，并根据实际电路参数确定曲线的位置。

⑤ 从特性曲线中读出电流和电压值，计算出三极管的静态工作点。

2. 采用基准电流源法基准电流源法是另外一种确定三极管静态工作点的方法，它需要如下步骤：① 确定基准电流源的电流值。

② 连接有效高阻负载产生基准电压，使其等于三极管基极电压。

③ 根据电压和电流计算出三极管的静态工作点。

三、静态工作点的优化三极管的静态工作点不能超过最大功率限制和最大电压限制。

否则，三极管可能遭受损坏，影响电路的正常工作。

因此，在确定静态工作点时，要遵守安全指导书，合理调整电路参数，尽量将静态工作点调整到最佳位置。

结语：三极管是一种基础的电子元件，它在电子电路中的应用非常广泛。

而静态工作点是三极管电路中一个非常重要的概念，它影响着三极管的性能和工作状态。

因此，在设计和调试三极管电路时，一定要详细了解三极管静态工作点的相关知识，并且使用正确的方法进行计算和优化。

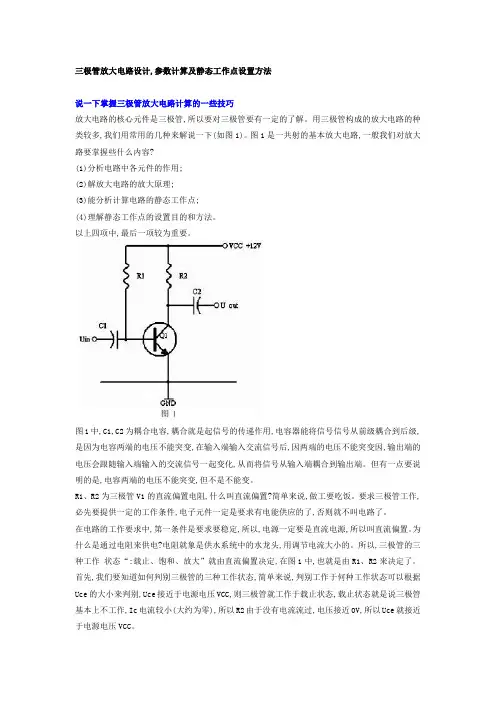

三极管放大电路设计,参数计算及静态工作点设置方法说一下掌握三极管放大电路计算的一些技巧放大电路的核心元件是三极管,所以要对三极管要有一定的了解。

用三极管构成的放大电路的种类较多,我们用常用的几种来解说一下(如图1)。

图1是一共射的基本放大电路,一般我们对放大路要掌握些什么内容?(1)分析电路中各元件的作用;(2)解放大电路的放大原理;(3)能分析计算电路的静态工作点;(4)理解静态工作点的设置目的和方法。

以上四项中,最后一项较为重要。

图1中,C1,C2为耦合电容,耦合就是起信号的传递作用,电容器能将信号信号从前级耦合到后级,是因为电容两端的电压不能突变,在输入端输入交流信号后,因两端的电压不能突变因,输出端的电压会跟随输入端输入的交流信号一起变化,从而将信号从输入端耦合到输出端。

但有一点要说明的是,电容两端的电压不能突变,但不是不能变。

R1、R2为三极管V1的直流偏置电阻,什么叫直流偏置?简单来说,做工要吃饭。

要求三极管工作,必先要提供一定的工作条件,电子元件一定是要求有电能供应的了,否则就不叫电路了。

在电路的工作要求中,第一条件是要求要稳定,所以,电源一定要是直流电源,所以叫直流偏置。

为什么是通过电阻来供电?电阻就象是供水系统中的水龙头,用调节电流大小的。

所以,三极管的三种工作状态“:载止、饱和、放大”就由直流偏置决定,在图1中,也就是由R1、R2来决定了。

首先,我们要知道如何判别三极管的三种工作状态,简单来说,判别工作于何种工作状态可以根据Uce的大小来判别,Uce接近于电源电压VCC,则三极管就工作于载止状态,载止状态就是说三极管基本上不工作,Ic电流较小(大约为零),所以R2由于没有电流流过,电压接近0V,所以Uce就接近于电源电压VCC。

若Uce接近于0V,则三极管工作于饱和状态,何谓饱和状态?就是说,Ic电流达到了最大值,就算I b增大,它也不能再增大了。

以上两种状态我们一般称为开关状态,除这两种外,第三种状态就是放大状态,一般测Uce接近于电源电压的一半。

三极管放大电路设计参数计算及静态工作点方法三极管是一种常用的电子元件，常用于放大电路中。

在设计三极管放大电路时，需要计算一些参数，并确定静态工作点。

首先，我们需要计算三极管的放大倍数。

放大倍数可以通过β值来计算，β值是指集电极电流（IC）和基极电流（IB）之间的比值。

β值可以在三极管的数据手册或规格表中找到。

假设β值为100，那么三极管的放大倍数就是100。

接下来，我们需要计算输入电阻和输出电阻。

输入电阻可以通过以下公式计算：输入电阻（RI）= β × 小信号晶体管的基极电阻（rb）输出电阻可以通过以下公式计算：输出电阻（RO）= 小信号晶体管的集电极电阻（rc）/β然后，我们需要计算所需的放大电压和工作电流。

这些参数可以通过给定的输入电压和负载电阻来计算。

假设我们希望输出电压为10V，负载电阻为1kΩ，那么放大电压可以通过以下公式计算：放大电压（VL）=输出电压（V0）/β工作电流（IL）=放大电流（IC）=输出电压（V0）/负载电阻（RL）最后，我们需要确定静态工作点。

静态工作点是指三极管放大电路在没有输入信号时的工作状态。

静态工作点通常由集电极电流（ICQ）和集电极电压（VCEQ）确定。

静态工作点的选择需要考虑到三极管的工作范围和线性区。

静态工作点的选择可以通过以下步骤进行：1.确定集电极电流（ICQ）和集电极电压（VCEQ）的目标值。

这些值可以通过数据手册或规格表中的参数找到。

2.根据静态工作点的目标值，选择电路中的元件值，以使得电路满足ICQ和VCEQ的要求。

3.通过计算电路中的电阻、电容等元件的数值，来满足ICQ和VCEQ 的要求。

4.通过仿真或实验验证静态工作点是否满足要求。

总结起来，设计三极管放大电路需要计算放大倍数、输入电阻和输出电阻，并确定放大电压和工作电流的要求。

然后，通过选择合适的元件值和调节电路参数，确定静态工作点，以使得电路达到预期的放大效果。

三极管放大电路实验报告一、实验目的:掌握三极管的工作模式，三极管输入输出特性曲线，静态工作点，以及常用的放大电路分析，估算（计算/图解）二、准备工具材料：工具材料：面包板，面包线，电阻若干，三极管NPN C1815 PNP A1015 ,电容若干仪器仪表：万用表，双踪显示示波器，函数信号发生器，开关稳压电源三、电路功能要求：①．电源为12V单电源②．输入信号正弦波1KHz 峰值：50mV③．电压放大倍数Au=10;④．波形不失真，误差+-10%，不考虑频率响应范围四、电路设计（NPN共发射极分压偏置放大电路）：根据资料：三极管C1815 参数: 硅管，b值为200----400 UCE=0.7设计：计算静态工作点：IB，IC，UCE Q点应工作在输出特性曲线的中央根据三极管输出特性曲线图，要使Q点在中央，数值IB在50—150uA范围数值UCE在6—8V范围；设Ub点电位为电源电压一半，即：UB=1/2VCC，IC=IE在b(50—150uA)mA范围，这里取IB为50uA，b为300，电压放大倍数为10，电路不带负载计算过程：理论值UE=UB--UBE=5.3V;IE=IC=IB*b；IE=IC=50uA*b=15mARE=UE/IE=5.3V/0.015A=353R;UB=(Rb1/Rb1+Rb2)*VCC=5;Rb1= Rb2=50KAu=10=-b(RL’/rBE)rBE=300+(1+b)*(26/IE)=821RRL’=RC//RLRC=(rBE/b)*Au=27.4R；UCE=VCC-IC(RC+RE)=6.294V五、实验过程：按照设计好的电路，在面包板上实验，输入正弦1KHz信号，峰值50mA 用示波器观察输入波形；给放大电路接上电源，用示波器观察输出波形，两路信号相比较，发现放大倍数没有10倍，理论值跟实际值有差别，调节电阻RC使得放大倍数为10倍，且不失真的情况下RC=50R 时，电压放大倍数刚好10倍，温度变化时，对放大电路的影响比较小，说明分压偏置放大是可靠的测试频率响应范围，在不失真，放大倍数不改变的情况下为500Hz-------500KHz六、实际电路图：直流通路交流通路计算实际参数：UB=(Rb1/Rb1+Rb2)*VCC=5;IB=((UB-UBE)/RE)/b=31uaIC=b*IB=12.28MAUCE=VCC-IC*(RC+RE)=12-4.912=7VrBE=300+(1+b)*(26/IE)=1112Rri=Rb1//Rb2//Rbe=Rbe=1112Rro=RL’=RC//RL=50R;Au=-b(RL’/rBE)=-395*(RC/rBE)=17.7;七、测量计算参数：八、实验心得与结果：通过实验，对三极管的放大电路加深印象，提高动手能力；通过写实验报告，整理了整个实验过程的方法，计算过程，在后续的时间回顾复习有很大的帮助；在实验过程中b下降，RC 需要增大，否则电压放大倍数变小以及UCE过大；RE决定着IB也决定着UCE，就是一个联动式的，各个电阻参数设计需要考虑很多，该电路可能存在很多不足，希望批评改正！谢谢大家！。

三极管放大电路设计参数计算及静态工作点设置方法首先，我们需要确定电路的放大倍数，即输入信号的幅度与输出信号的幅度之比。

根据放大倍数的要求，可以确定三极管的工作状态，包括放大模式和饱和模式。

放大模式下，三极管工作在放大区，输入信号的变化会引起输出信号的变化。

饱和模式下，三极管工作在饱和区，输出信号的变化不再受输入信号的影响。

根据放大倍数的要求选择合适的工作状态。

其次，我们需要确定三极管的工作电流和工作电压。

工作电流决定了三极管的放大能力，一般选择适中的工作电流。

工作电压决定了三极管的工作状态，包括放大区和饱和区。

在放大区中，输入信号会被放大；在饱和区中，输入信号不再被放大。

选择合适的工作电压可以使得电路在放大区中工作。

接下来，我们需要计算电路的元器件参数，包括三极管的输入阻抗、输出阻抗和增益。

输入阻抗决定了输入信号与电路之间的匹配程度，输出阻抗决定了电路对负载的驱动能力，增益决定了输入信号与输出信号之间的关系。

根据电路的需求确定合适的元器件参数。

最后，我们需要设置静态工作点，即三极管的稳定工作状态，使得输出信号在正负半周均能够被放大。

静态工作点的设置可以通过调整电路的直流工作电压来实现。

静态工作点的设置一般是通过选择合适的偏置电阻、偏置电容和电源电压来实现。

总之，三极管放大电路的设计需要进行参数计算和静态工作点的设置。

通过选择合适的工作状态、工作电流和工作电压，计算合适的元器件参数，以及设置合适的静态工作点，可以实现三极管放大电路的设计。

在设计过程中，还需要考虑电路的稳定性、线性度和功耗等因素，以满足电路的实际应用需求。

静态工作点调整的原理和方法静态工作点是指三极管放大电路中，交流输入信号为零时，电路处于直流工作状态，这些电流、电压的数值可用BJT特性曲线上一个确定的点表示，该点习惯上称为静态工作点Q 。

在电子电路中，静态工作点（Q 点）是指在没有信号输入时，电路中各元件的稳定工作状态。

一个稳定的静态工作点对于电路的正常工作至关重要，因为它决定了电路的放大特性、输出信号的幅度和失真程度等重要参数。

负反馈原理：负反馈是保证静态工作点稳定的核心原理。

它指的是将放大器的输出信号的一部分反向反馈回输入端，与输入信号进行比较，并将两者之间的差值放大输出。

这种反馈机制能够使电路输出的变化反向影响输入，从而抑制输出的变化，保证静态工作点稳定。

反馈深度和反馈类型：反馈深度的概念指的是反馈信号的强度与输入信号的比例关系，它决定了负反馈对输出变化的抑制程度。

反馈深度越大，抑制效果越强，静态工作点也越稳定。

反馈类型则指的是反馈信号与输入信号之间的相位关系，常见的有电压串联反馈、电流串联反馈、电压并联反馈、电流并联反馈等。

不同的反馈类型会对电路的放大倍数、输入阻抗和输出阻抗等特性造成不同的影响。

静态工作点调整方法：1. 调整三极管静态工作点的方法是通过不断减小输出频率和调节R来获得正弦波，并确保最大不失真。

2. 在放大器中，失真与能量损耗是一对矛盾。

若要减小失真，能量损耗就会增加；反之，若要降低能量损耗，失真就会增大。

因此，根据电路放大的对象不同，静态工作点Q的设置也会有所不同。

3. 如果主要目的是放大信号电压或电流，为了减小失真，静态工作点Q应设置在放大区直流负载线的中点。

4. 对于功率放大电路，考虑到功率传输效率，静态工作点Q应靠近截止区。

虽然这样会导致较大的失真，但管子的静态损耗较小。

静态工作点的稳定性是通过负反馈、元件特性、电路结构等多方面因素共同作用来实现的。

负反馈作为核心原理，通过反馈信号与输入信号之间的差异进行调整，有效地抑制了静态工作点的漂移，从而保证了电路的正常工作。

三极管放大电路原理一、放大电路的组成与各元件的作用Rb和Rc：提供适合偏置--发射结正偏，集电结反偏。

C1、C2是隔直(耦合)电容，隔直流通交流。

共射放大电路Vs ，Rs：信号源电压与内阻； RL：负载电阻，将集电极电流的变化△ic转换为集电极与发射极间的电压变化△VCE二、放大电路的根本工作原理静态(Vi=0,假设工作在放大状态) 分析，又称直流分析，计算三极管的电流和极间电压值，应采用直流通路(电容开路)。

基极电流：IB=IBQ=(VCC-VBEQ)/Rb集电极电流：IC=ICQ=βIBQ集-射间电压：VCE=VCEQ=VCC-ICQRc 动态(vi≠0)分析：，，，，其中。

放大电路对信号的放大作用是利用三极管的电流控制作用来实现，其实质上是一种能量转换器。

三、构成放大电路的根本原那么放大电路必须有适宜的静态工作点：直流电源的极性与三极管的类型相配合，电阻的设置要与电源相配合，以确保器件工作在放大区。

输入信号能有效地加到放大器件的输入端，使三极管输入端的电流或电压跟随输入信号成比例变化，经三极管放大后的输出信号(如ic =β*ib)应能有效地转变为负载上的输出电压信号。

电压传输特性和静态工作点一、单管放大电路的电压传输特性图解分析法：输出回路方程：输出特性曲线：AB段：截止区，对应于输出特性曲线中iB＜0的局部。

BCDEFG段：放大区GHI段：饱和区作为放大应用时：Q点应置于E处(放大区中心)。

假设Q点设置C处，易引起载止失真。

假设Q点设置F处，易引起饱和失真。

用于开关控制场合：工作在截止区和饱和区上。

二、单管放大电路静态工作点(公式法计算)单电源固定偏置电路：选择适宜的Rb，Rc，使电路工作在放大状态。

工作点稳定的偏置电路：该方法为近似估算法。

分压式偏置电路：稳定工作点的另一种解释：温度T↑→IC↑→IE↑→VE↑(=IERe)↓(VB固定) ，那么IC↓ IB ↓VBE↓ (=VB-VE)。

三极管静态工作点 multisim
三极管静态工作点是指三极管在没有输入信号时的直流偏置点。

在设计放大电路时，正确设置三极管的静态工作点非常重要，因为它直接影响了电路的增益、线性度和稳定性。

在Multisim中，我们可以通过模拟实验来观察三极管的静态工作点。

首先，我们需要在Multisim中选择一个三极管元件，并将其放置在电路图中。

然后，我们需要为三极管提供适当的电源电压和电阻，以确定三极管的静态工作点。

在设置电源电压时，我们需要考虑三极管的最大工作电压和电流。

通常情况下，我们会选择一个适当的直流电源电压，并使用电阻限制三极管的电流。

在Multisim中，我们可以使用电源和电阻元件来模拟这些电路。

一旦我们确定了电源电压和电阻，我们就可以使用Multisim的仿真功能来模拟三极管的静态工作点。

我们可以通过设置Multisim的仿真参数来观察电路的性能，例如电压增益、输入和输出电阻、频率响应等。

在Multisim中，我们可以使用曲线跟踪器来观察三极管的静态工作点。

曲线跟踪器是一种可视化工具，可以显示电路中各个元件的电压和电流。

通过观察曲线跟踪器，我们可以确定三极管的静态工作点，并调整电路中的元件以优化电路的性能。

通过Multisim的模拟实验，我们可以更好地理解三极管的静态工作点，并优化放大电路的性能。

在实际应用中，正确设置三极管的静态工作点是设计高性能放大电路的重要一步。

实验名称 三极管放大电路设计日期 姓名专业一、实验目的（详细指明输入输出）1、深入研究三极管单级放大器的工作原理，学会选取相应参数的元件设计并制作电路 。

2、掌握三极管单级放大器的静态工作点的调试方法，探讨三极管单级放大器的输入输出变化后的频率响应 ,学会用示波器等工具测量相关参数。

3、设计出能够实现不失真稳定的放大， 满足3dB 带宽10Hz~1MHz ，增益≥20dB ，输出幅值≥10Vpp ，采用单电源供电的三极管放大电路。

二、实验原理（详细写出理论计算、理论电路分析过程）实验电路如下图所示，三极管s8050的β=252.由于IB 非常小，所以在计算时可认为其近似等于0 基极电压：VBQ = Rb2/(Rb1+Rb2)*VCC射极电压：VEQ = VBQ-VBE ；射极电流：IEQ = VE/Re集电极电流：ICQ ≈ IEQ ；集电极电压：VCQ = VCC-ICQ*Rc 基极电流：IBQ = IE/(1+β) 电路放大倍数：Au = RC/Re因为实验要求：输出幅值≥10Vpp ，3dB 带宽10Hz~1MHz ，所以本实验中假定Vce =8V ,Ie=15mA, 则Rc+Re=466Ω为了满足增益≥20dB ，则取Re=36Ω，Rc=430Ω。

则B 点电位为1.3V ，取RB2=2.4K Ω,RB1=24K Ω。

该电路利用电阻R b1、R b2的分压固定基极电位VBQ 。

如果满足条件I1>>IB ，当温度升高时，ICQ ↑→VEQ ↑→VBE ↓→IBQ ↓→ICQ ↓，结果抑制了ICQ 的变化，从而获得稳定的静态工作点。

由于有电容器的存在，该电路受频率的影响。

电容的容量越大，频率较低时电容的阻抗越小。

22uF 22uF V i R e 36ΩR c 430ΩRb2 2.4k Ω R b1 24k Ω V 0 +18VIN OUT三、实验过程（记录实验流程，提炼关键步骤）a)通过查阅资料，选定s8050三极管进行放大电路设计，利用multisim仿真软件进行仿真设计，并进行参数修改，设计电路图如图所示：b)按照电路原理图焊接电路板。

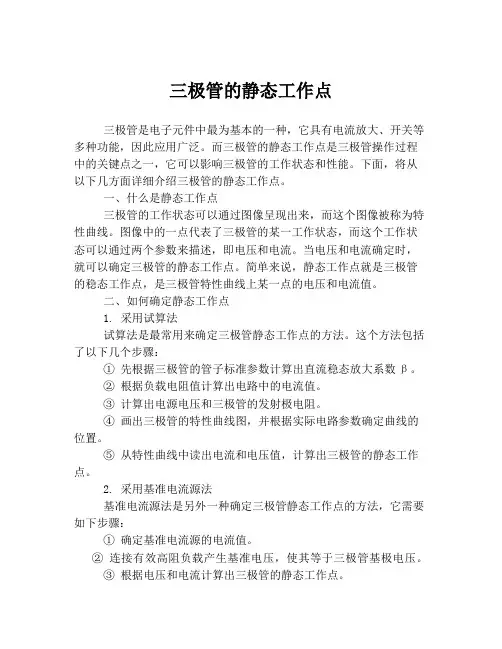

在学习之前，我们先来了解一个概念：什麽是Q 点？它就是直流工作点，又称为静态工作点，简称Q 点。

我们在进行静态分析时，主要是求基极直流电流I B 、集电极直流电流I C 、集电极与发射极间的直流电压U CE 一：公式法计算Q 点我们可以根据放大电路的直流通路，估算出放大电路的静态工作点。

下面把求I B 、I C 、U CE 的公式列出来三极管导通时，U BE 的变化很小，可视为常数，我们一般认为：硅管为 0.7V锗管为 0.2V例1:估算图(1)放大电路的静态工作点。

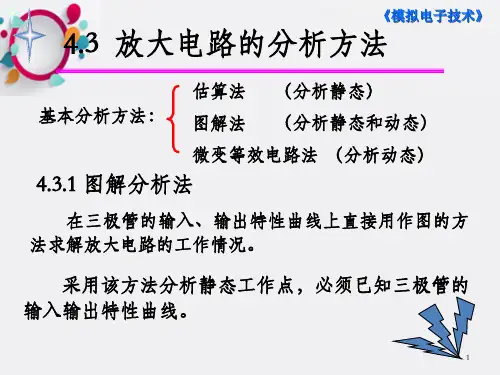

其中R B =120千欧，R C =1千欧，U CC =24伏，ß=50，三极管为硅管解：I B =(U CC -U BE )/R B =24-0.7/120000=0.194(mA) I C =ßI B =50*0.194=9.7(mA) U CE =U CC -I C R C =24-9.7*1=14.3V二：图解法计算Q 点三极管的电流、电压关系可用输入特性曲线和输出特性曲线表示，我们可以在特性曲线上，直接用作图的方法来确定静态工作点。

用图解法的关键是正确的作出直流负载线，通过直流负载线与i B =I BQ 的特性曲线的交点，即为Q 点。

读出它的坐标即得I C 和U CE图解法求Q 点的步骤为：（1）：通过直流负载方程画出直流负载线，（直流负载方程为U CE =U CC -i C R C ） （2）：由基极回路求出I B（3）：找出i B =I B 这一条输出特性曲线与直流负载线的交点就是Q 点。

读出Q 点的坐标即为所求。

例2：如图（2）所示电路，已知Rb=280千欧，Rc=3千欧，Ucc=12伏，三极管的输出特性曲线如图（3）所示，试用图解法确定静态工作点。

解：（1）画直流负载线：因直流负载方程为U CE =U CC -i C R Ci C =0，U CE =U CC =12V ；U CE =4mA ，i C =U CC /R C =4mA ，连接这两点，即得直流负载线：如图（3）中的兰线 （2）通过基极输入回路，求得I B =（U CC -U BE ）/R C =40uA （3）找出Q 点（如图（3）所示），因此I C =2mA ；U CE =6V三：电路参数对静态工作点的影响静态工作点的位置在实际应用中很重要，它与电路参数有关。

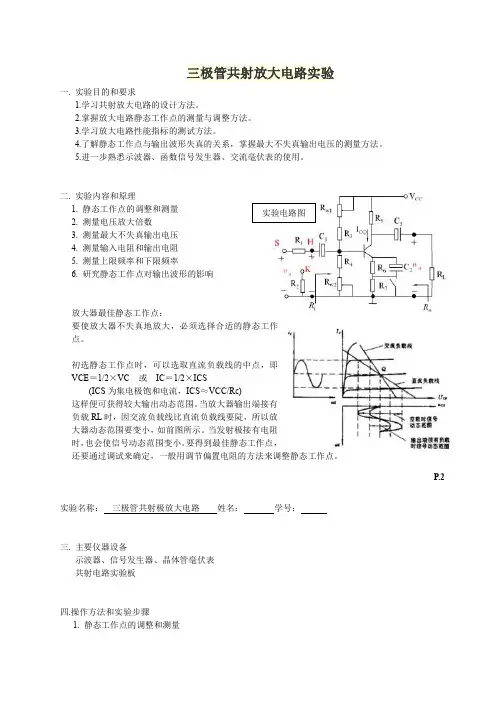

实验三三极管放大电路实验一、实验目的1．学习测量和调整放大器的静态工作点；2．学习测量电压放大倍数；3．了解共射极放大器的参数变化对静态工作点、放大倍数及输出波形的影响。

二、实验与原理电路图单管交流放大实验电路如图6-1所示。

图6-1 三极管放大电路实验电路图1．由三极管组成的放大电路为了获得最大不失真输出信号，必须合理设置静态工作点。

如果静态工作点太高或太低，或输入信号过大，都会使输出波形产生非线性失真。

对于小信号放大器，工作点都选择在交流负载线的中点附近，一般采用改变偏置电阻R B的方法来调节静态工作点。

2．电压放大倍数A u是指放大电路正常（即不失真）工作时对输入信号的放大能力，即A u=U o/U i，式中，Uo、Ui为输出和输入电压的有效值，可以用晶体管毫伏表测量。

三、仪器设备1．直流稳压电源2．晶体管毫伏表3．万用表4．信号发生器5．示波器四、实验内容与步骤1．先将直流稳压电源得输出调至+15V（以万用表测量的值为准），然后关掉电源。

用导线将电源输出接到实验电路板上，并按图6-1接好实验电路（R C=2.4kΩ），检查无误后接通电源。

2．三极管放大电路的静态研究（1）调节R w使放大器的发射极电位U E =2V左右，然后分别测出U B、U C，再计算出U BE、U CE、I C的大小（已知β=200)。

（2）左右调节R w，分别观察表格6-1中各量的变化趋势，并记录。

表6-13．三极管放大电路的动态研究（1）重新调节静态工作点U E =2V左右。

（2）使信号发生器输出1kHz、10mV的正弦波信号，接到放大器的输入端，将放大器的输出（R L=∞）信号接至示波器上观察输出波形，若不失真，测出u i和u o的大小，计算出电压放大倍数，并与估算值相比较。

（3）在输出波形不失真的情况下，按表6-2中给定的条件，测量并记录输出电压u o，计算电压放大倍数。

与预习结果相比较。

表6-2*4．调出放大器的最大输出幅度：在上述条件下，接上2kΩ负载电阻，调节R B使不失真时的输出电压最大（这里是指在Q点可调的情况下，电路所能达到的最大不失真输出幅度）。
