半导体三极管及其放大电路练习及答案

半导体三极管及其放大电路一、选择题1.晶体管能够放大的外部条件是_________a 发射结正偏，集电结正偏b 发射结反偏，集电结反偏c 发射结正偏，集电结反偏答案：c2.当晶体管工作于饱和状态时，其_________a 发射结正偏，集电结正偏b 发射结反偏，集电结反偏c 发射结正偏，集电结反偏答案：a3.对于硅晶体管来说其死区电压约为_________a 0.1Vb 0.5Vc 0.7V答案：b4.锗晶体管的导通压降约|UBE|为_________a 0.1Vb 0.3Vc 0.5V答案：b5. 测得晶体管三个电极的静态电流分别为 0.06mA,3.66mA 和 3.6mA 。

则该管的β为_____a 40b 50c 60答案：c6.反向饱和电流越小，晶体管的稳定性能_________a 越好b 越差c 无变化答案：a7.与锗晶体管相比，硅晶体管的温度稳定性能_________a 高b 低c 一样答案：a8.温度升高，晶体管的电流放大系数 ________a 增大b 减小c 不变答案：a9.温度升高，晶体管的管压降|UBE|_________a 升高b 降低c 不变答案：b10.对 PNP 型晶体管来说，当其工作于放大状态时，_________ 极的电位最低。

a 发射极b 基极c 集电极答案：c11.温度升高，晶体管输入特性曲线_________a 右移b 左移c 不变答案：b12.温度升高，晶体管输出特性曲线_________a 上移b 下移c 不变答案：a12.温度升高，晶体管输出特性曲线间隔_________a 不变b 减小c 增大答案：c12.晶体管共射极电流放大系数β与集电极电流Ic的关系是_________a 两者无关b 有关c 无法判断答案：a15. 当晶体管的集电极电流Icm>Ic时，下列说法正确的是________a 晶体管一定被烧毁b 晶体管的PC=PCMc 晶体管的β一定减小答案：c16.对于电压放大器来说，越小，电路的带负载能力越强________a 输入电阻b 输出c 电压放大倍数答案：b17.测得晶体管三个电极对地的电压分别为 -2V 、 -8V 、 -2.2V ，则该管为 _________a NPN 型锗管b PNP 型锗管c PNP 型硅管答案：b18.测得晶体管三个电极对地的电压分别为 2V 、 6V 、 -2.2V ，则该管 _________a 处于饱和状态b 放大状态c 截止状态d 已损坏答案：c19在单级共射放大电路中，若输入电压为正弦波形，则输出与输入电压的相位_________a 同相b 反相c 相差 90 度答案：b20在单级共射放大电路中，若输入电压为正弦波形，而输出波形则出现了底部被削平的现象，这种失真是_________ 失真a 饱和b 截止c 饱和和截止答案：a21.引起上题放大电路输出波形失真的主要原因是______a 输入电阻太小b 静态工作点偏低c 静态工作点偏高答案：c23.利用微变等效电路可以计算晶体管放大电路的_______a 输出功率b 静态工作点c 交流参数答案：c25. 既能放大电压，也能放大电流的是 _________ 放大电路。

第二章半导体三极管及其电路分析题 有二个晶体管，一个β=200，I CEO =200µA；另一个β=50，I CEO =10µA 其余参数大致相同。

你以为应选用哪个管子较稳固？解： 选β=50,I CEO =10μA 的管子较稳固。

题 有甲、乙两个三极管一时识别不出型号，但可从电路中测出它们的三个未知电极X 、Y 、Z 对地电压别离为：甲管V X =9V ，V Y =6V ，V Z =；乙管V X =9V ，V Y =6V ，V Z =。

试分析三个电极中，哪个是发射极、基极、集电极？它们别离是NPN 型仍是PNP 型，是锗管仍是硅管？解： 甲管为NPN 型硅管，其中X 为C 极，Y 为E 极，Z 为B 极；乙管为PNP 型锗管， 其中X 为C 极，Y 为E 极，Z 为B 极。

题 共射电路如图题所示。

现有以下各组参数：（1） V CC =15V ，R b =390k Ω，R c =Ω，β=100（2） V CC =18V ，R b =310k Ω，R c =Ω，β=100（3） V CC =12V ，R b =370k Ω，R c =Ω，β=80（4） V CC =6V ，R b =210k Ω，R c =3 k Ω，β=50判定电路中三极管T 的工作状态（放大、饱和、截止）。

图题解： (1)工作在放大状态(工作在放大区)；(2)工作在饱和状态(工作在饱和区)；(3)工作在放大状态(工作在放大区)；(4)工作在放大状态(工作在放大区)。

题 从图题所示各三极管电极上测得的对地电压数据中，分析各管的类型和电路中所处的工作状态。

（1） 是锗管仍是硅管？（2） 是NPN 型仍是PNP 型？（3） 是处于放大、截止或饱和状态中的哪一种？或是已经损坏？（指出哪个结已坏，是烧断仍是短路？）[提示：注意在放大区，硅管V V V V E B BE 7.0≈-=，锗管V V BE 3.0≈，且E C CE V V V -=>；而处于饱和区时，V V CE 7.0≤。

半导体三极管及其放大电路一、选择题1.晶体管能够放大的外部条件是_________a 发射结正偏，集电结正偏b 发射结反偏，集电结反偏c 发射结正偏，集电结反偏答案：c2.当晶体管工作于饱和状态时，其_________a 发射结正偏，集电结正偏b 发射结反偏，集电结反偏c 发射结正偏，集电结反偏答案：a3.对于硅晶体管来说其死区电压约为_________a 0.1Vb 0.5Vc 0.7V答案：b4.锗晶体管的导通压降约|UBE|为_________a 0.1Vb 0.3Vc 0.5V答案：b5. 测得晶体管三个电极的静态电流分别为 0.06mA,3.66mA 和 3.6mA 。

则该管的β为_____a 40b 50c 60答案：c6.反向饱和电流越小，晶体管的稳定性能_________a 越好b 越差c 无变化答案：a7.与锗晶体管相比，硅晶体管的温度稳定性能_________a 高b 低c 一样答案：a8.温度升高，晶体管的电流放大系数 ________a 增大b 减小c 不变答案：a9.温度升高，晶体管的管压降|UBE|_________a 升高b 降低c 不变答案：b10.对 PNP 型晶体管来说，当其工作于放大状态时，_________ 极的电位最低。

a 发射极b 基极c 集电极答案：c11.温度升高，晶体管输入特性曲线_________a 右移b 左移c 不变答案：b12.温度升高，晶体管输出特性曲线_________a 上移b 下移c 不变答案：a12.温度升高，晶体管输出特性曲线间隔_________a 不变b 减小c 增大答案：c12.晶体管共射极电流放大系数β与集电极电流Ic的关系是_________a 两者无关b 有关c 无法判断答案：a15. 当晶体管的集电极电流Icm>Ic时，下列说法正确的是________a 晶体管一定被烧毁b 晶体管的PC=PCMc 晶体管的β一定减小答案：c16.对于电压放大器来说，越小，电路的带负载能力越强________a 输入电阻b 输出c 电压放大倍数答案：b17.测得晶体管三个电极对地的电压分别为 -2V 、 -8V 、 -2.2V ，则该管为 _________a NPN 型锗管b PNP 型锗管c PNP 型硅管答案：b18.测得晶体管三个电极对地的电压分别为 2V 、 6V 、 -2.2V ，则该管 _________a 处于饱和状态b 放大状态c 截止状态d 已损坏答案：c19在单级共射放大电路中，若输入电压为正弦波形，则输出与输入电压的相位_________a 同相b 反相c 相差 90 度答案：b20在单级共射放大电路中，若输入电压为正弦波形，而输出波形则出现了底部被削平的现象，这种失真是_________ 失真a 饱和b 截止c 饱和和截止答案：a21.引起上题放大电路输出波形失真的主要原因是______a 输入电阻太小b 静态工作点偏低c 静态工作点偏高答案：c23.利用微变等效电路可以计算晶体管放大电路的_______a 输出功率b 静态工作点c 交流参数答案：c25. 既能放大电压，也能放大电流的是 _________ 放大电路。

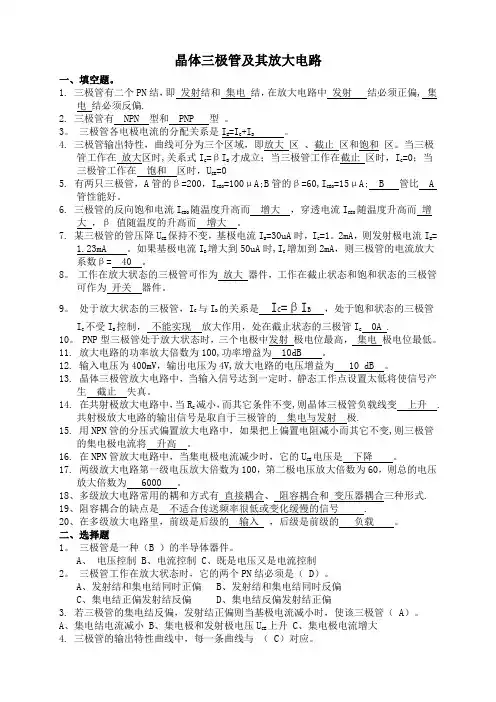

晶体三极管及其放大电路一、填空题。

1. 三极管有二个PN结，即发射结和集电结，在放大电路中发射结必须正偏, 集电结必须反偏.2. 三极管有 NPN 型和 PNP 型。

3。

三极管各电极电流的分配关系是IE =IC+IB。

4. 三极管输出特性，曲线可分为三个区域，即放大区、截止区和饱和区。

当三极管工作在放大区时,关系式IC =βIB才成立；当三极管工作在截止区时，IC=0；当三极管工作在饱和区时，UCE=05. 有两只三极管，A管的β=200，ICEO =100μA;B管的β=60,ICEO=15μA; B 管比 A管性能好。

6. 三极管的反向饱和电流ICBO 随温度升高而增大，穿透电流ICEO随温度升高而增大，β值随温度的升高而增大。

7. 某三极管的管压降UCE 保持不变，基极电流IB=30uA时，IC=1。

2mA，则发射极电流IE=1.23mA 。

如果基极电流IB 增大到50uA时,IC增加到2mA，则三极管的电流放大系数β= 40 。

8。

工作在放大状态的三极管可作为放大器件，工作在截止状态和饱和状态的三极管可作为开关器件。

9。

处于放大状态的三极管，IC 与IB的关系是 I C=βI B，处于饱和状态的三极管I C 不受IB控制，不能实现放大作用，处在截止状态的三极管IC0A .10。

PNP型三极管处于放大状态时，三个电极中发射极电位最高，集电极电位最低。

11. 放大电路的功率放大倍数为100,功率增益为 10dB 。

12. 输入电压为400mV，输出电压为4V,放大电路的电压增益为 10 dB 。

13. 晶体三极管放大电路中，当输入信号达到一定时，静态工作点设置太低将使信号产生截止失真。

14. 在共射极放大电路中，当RC减小，而其它条件不变,则晶体三极管负载线变上升 .共射极放大电路的输出信号是取自于三极管的集电与发射极.15. 用NPN管的分压式偏置放大电路中，如果把上偏置电阻减小而其它不变,则三极管的集电极电流将升高。

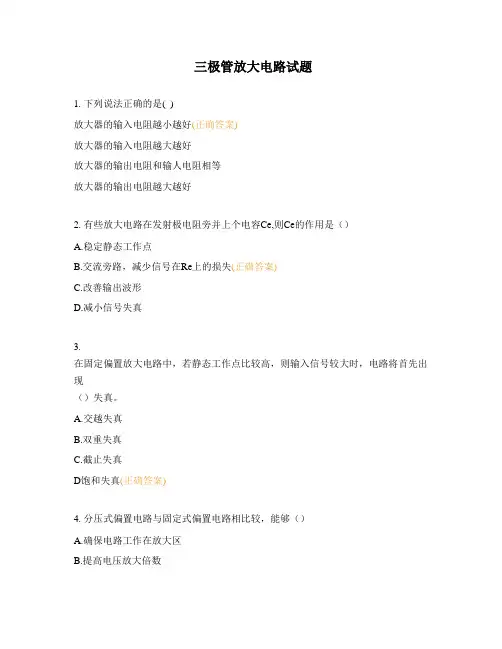

三极管放大电路试题1. 下列说法正确的是( )放大器的输入电阻越小越好(正确答案)放大器的输入电阻越大越好放大器的输出电阻和输人电阻相等放大器的输出电阻越大越好2. 有些放大电路在发射极电阻旁并上个电容Ce,则Ce的作用是（）A.稳定静态工作点B.交流旁路，减少信号在Re上的损失(正确答案)C.改善输出波形D.减小信号失真3.在固定偏置放大电路中，若静态工作点比较高，则输入信号较大时，电路将首先出现（）失真。

A.交越失真B.双重失真C.截止失真D饱和失真(正确答案)4. 分压式偏置电路与固定式偏置电路相比较，能够（）A.确保电路工作在放大区B.提高电压放大倍数C.提高输入电阻D.稳定静态工作点(正确答案)5. 在分压式偏置电路中若将下偏置电阻阻值减小，电路中的静态工作点（）A.ICQ增大B.VCEQ增大(正确答案)C.VCEQ减小D.VCEQ、ICQ不变6. 多级放大器的上、下限截止频率变化情况是（）A.上限频率变大B.下限频率变大(正确答案)C.下限频率变小D.上限频率不变7. 多级放大器中具有阻抗变换功能的耦合方式是（）A.阻容耦合B.变压器耦合(正确答案)C.直接耦合D.光电耦合8. 已知Ai=1000,则Gi=（）A.30dBB.90dBC.40dBD.60 dB(正确答案)9. 放大器的输出电路Ro越小，则（）A.带负载能力越强(正确答案)B.带负载能力越弱C.放大倍数越低D.通频带越宽10. 在晶体管放大电路中，若电路的静态工作点太低，将会产生（）A.饱和失真B.截止失真(正确答案)C.交越失真D.不产生失真11. 放大电路在未输人交流信号时，电路所处于工作状态是（）A.静态(正确答案)B.动态C.放大状态D.截止状态12. 放大器的通频带指的是（）A.上限频率以下的频率范围B.下限频率以上的频率范围C.下限频率以下的频率范围D.上下限频率之间的频率范围(正确答案)一个多级放大器由两个相同的放大器组成，已知每级的通频带为15KHZ,放大器总通频带为（）A.15KHZB.30KHZC.大于15KHZD.小于15KHZ(正确答案)14. 放大器的功率增益定义式为（）A.AP=Po/PIB.GP=20LgAPC.GP=20Lg(Po/PI)D.GP=10LgAP(正确答案)15. 在分压式偏置放大电路中，当三极管的β值增大时，电路中的静态工作点（）A.IBQ增大B.IBQ减小(正确答案)C.VBEQ增大D.IEQ减小16.两级放大器的放大倍数AV1=30,AV2=50,输人信号有效值Vi=1mV,输出端信号有效值应为（）A.80mVB.1.5V(正确答案)C.0.15VD.150V17.某三极管的极限参数为VBR=25V,ICM=13mA,PCM=130mW,在以下工作条件哪个是允许的？（）A.Ic=12mA,VCE=10V(正确答案)B.Ic=20mA,VCE=10VC.Ic=120mA,VCE=3VD.Ic=40mA.VCE=50V18. 画交流通路时（）A.把电容视为开路，电源视为短路B.把电源和电容都视为开路C.把电容视为短路，电源视为开路D.把电源和电容都视为短路(正确答案)19. 放大器设置合适的静态工作点，以保证晶体管放大信号时，始终工作在（）A.饱和区B.截止区C.放大区(正确答案)D.击穿区20. 在基本放大电路中，描述放静态工作点的参数正确的是（）A.Ib,Ic,VceB.IB,IC,VCE(正确答案)C.iB,iC,VCED.ib,ic.,vce21. 在放大电路中，交直流电压电流用（）表示。

、三极管及放大电路测试卷一、选择正确答案填入空内，只需填入A 、B 、C 、D1．已知图示电路中晶体管的100β，k 1be r ，在输入电压为有效值等于10mV 的1kHz 正弦信号时，估计输出电压有效值为____过____。

（ A ．0.5V ， B ．1V ， C ．2V ， D ．5V ）。

+V CC C 2C 1R b 300k 2k(+12V)10F10F 2kR L R c u iu o？？？2.放大电路如图所示，已知硅三极管的50，则该电路中三极管的工作状态为（）。

3.放大电路如图所示，已知三极管的05，则该电路中三极管的工作状态为（）。

？？4.放大电路A 、B 的放大倍数相同，但输入电阻、输出电阻不同，用它们对同一个具有内阻的信号源电压进行放大，在负载开路条件下测得A 的输出电压小，这说明A 的（）。

A.输入电阻大B.输入电阻小C.输出电阻大D.输出电阻小答： B答：BA. 截止B. 饱和C. 放大D. 无法确定答： CA. 截止B. 饱和C. 放大D. 无法确定答： B5.关于三极管反向击穿电压的关系，下列正确的是（）。

A. EBO BR CBO BR CEO BR U U U )()()(B. EBO BR CEO BR CBO BR U U U )()()(C. CEO BR EBO BR CBO BR U U U )()()(D. CBOBR CEO BR EBO BR U U U )()()(答： B6.在三极管放大电路中，下列等式不正确的是（）。

A.C BEI I I B. ?BC I βI C. CEO CBOI I )1( D.答： C7.图示电路中，欲增大U CEQ ，可以（）。

A. 增大RcB. 增大R LC. 增大R B1D. 增大？？？8、射极输出电路如图所示，分析在下列情况中L R 对输出电压幅度的影响，选择：2（1）．保持i U 不变，将L R 减小一半，这时o U 将____；（2）．保持s U 不变，将L R 减小一半，这时o U 将____。

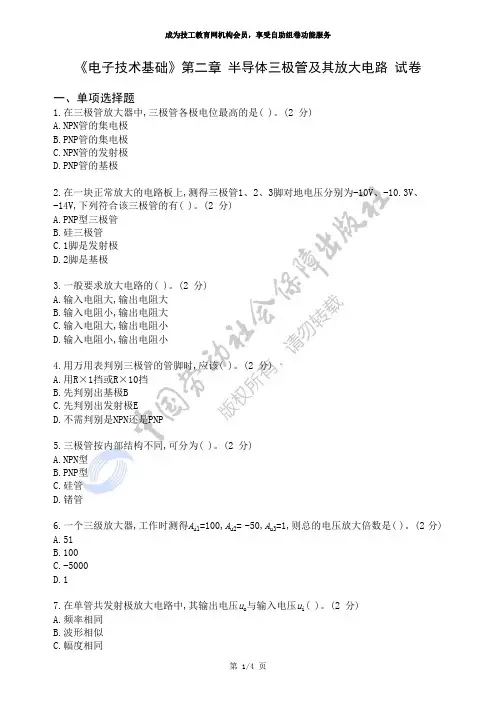

《电子技术基础》第二章半导体三极管及其放大电路试卷一、单项选择题1.在三极管放大器中,三极管各极电位最高的是( )。

(2 分)A.NPN管的集电极B.PNP管的集电极C.NPN管的发射极D.PNP管的基极2.在一块正常放大的电路板上,测得三极管1、2、3脚对地电压分别为-10V、-10.3V、-14V,下列符合该三极管的有( )。

(2 分)A.PNP型三极管B.硅三极管C.1脚是发射极D.2脚是基极3.一般要求放大电路的( )。

(2 分)A.输入电阻大,输出电阻大B.输入电阻小,输出电阻大C.输入电阻大,输出电阻小D.输入电阻小,输出电阻小4.用万用表判别三极管的管脚时,应该( )。

(2 分)A.用R×1挡或R×10挡B.先判别出基极BC.先判别出发射极ED.不需判别是NPN还是PNP5.三极管按内部结构不同,可分为( )。

(2 分)A.NPN型B.PNP型C.硅管D.锗管6.一个三级放大器,工作时测得A u1=100,A u2= -50,A u3=1,则总的电压放大倍数是( )。

(2 分)A.51B.100C.-5000D.17.在单管共发射极放大电路中,其输出电压u o与输入电压u i( )。

(2 分)A.频率相同B.波形相似C.幅度相同D.相位相反8.有三只晶体三极管,除β和I CEO不同外,其他参数一样,用作放大器件时,应选用( )。

(2 分)A.β=50,I CEO=0.5 mAB.β=140,I CEO=2.5 mAC.β=10,I CEO=0.5 mA9.晶体三极管中电流固定不变的分配原则是:( )。

(2 分)A.B.C.10.在分压式偏置电路中,已知R B1=20kΩ,R B2=10 kΩ,R C=2 kΩ,R E=2kΩ,U CC=12V,β=50,R L=2kΩ。

设U BEQ=0,I CQ为( )。

(2 分)A.1mAB.2mAC.3mAD.4mA二、判断题11.( )功率放大电路的主要作用是向负载提供足够大的功率信号。

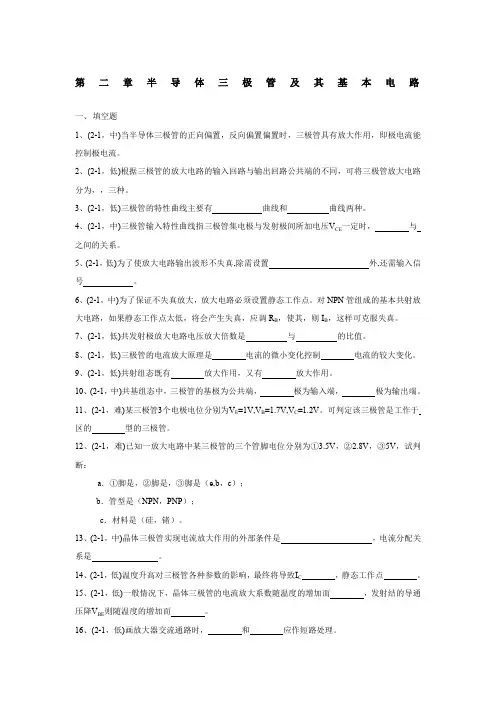

第二章半导体三极管及其基本电路一、填空题1、(2-1，中)当半导体三极管的正向偏置，反向偏置偏置时，三极管具有放大作用，即极电流能控制极电流。

2、(2-1，低)根据三极管的放大电路的输入回路与输出回路公共端的不同，可将三极管放大电路分为，，三种。

3、(2-1，低)三极管的特性曲线主要有曲线和曲线两种。

4、(2-1，中)三极管输入特性曲线指三极管集电极与发射极间所加电压V CE一定时，与之间的关系。

5、(2-1，低)为了使放大电路输出波形不失真,除需设置外,还需输入信号。

6、(2-1，中)为了保证不失真放大，放大电路必须设置静态工作点。

对NPN管组成的基本共射放大电路，如果静态工作点太低，将会产生失真，应调R B，使其，则I B，这样可克服失真。

7、(2-1，低)共发射极放大电路电压放大倍数是与的比值。

8、(2-1，低)三极管的电流放大原理是电流的微小变化控制电流的较大变化。

9、(2-1，低)共射组态既有放大作用，又有放大作用。

10、(2-1，中)共基组态中，三极管的基极为公共端，极为输入端，极为输出端。

11、(2-1，难)某三极管3个电极电位分别为V E=1V,V B=1.7V,V C=1.2V。

可判定该三极管是工作于区的型的三极管。

12、(2-1，难)已知一放大电路中某三极管的三个管脚电位分别为①3.5V，②2.8V，③5V，试判断：a．①脚是，②脚是，③脚是（e,b，c）；b．管型是（NPN，PNP）；c．材料是（硅，锗）。

13、(2-1，中)晶体三极管实现电流放大作用的外部条件是，电流分配关系是。

14、(2-1，低)温度升高对三极管各种参数的影响，最终将导致I C，静态工作点。

15、(2-1，低)一般情况下，晶体三极管的电流放大系数随温度的增加而，发射结的导通压降V BE则随温度的增加而。

16、(2-1，低)画放大器交流通路时，和应作短路处理。

17、(2-2，低)在多级放大器里。

前级是后级的，后级是前级的。

《电子技术基础》单元试卷班级: 姓名：学号：一、填空题：1、放大电路设置静态工作点的目的是。

2、放大器中晶体三极管的静态工作点是指、和。

3、在共射极放大电路中，输出电压u o和输入电压u i相位。

4、为防止失真，放大器发射结电压直流分量U BE比输入信号峰值U im，并且要大于发射结的。

5、画放大电路的直流通路时，把看成开路；画放大电路交流通路时，把和看成短路。

6、利用通路可估算放大器的静态工作点；利用通路的等效电路可以近似估算放大器的输入电阻、输出电阻和电压放大倍数。

7、小功率三极管的输入电阻r be= 。

8、放大电路中，静态工作点设置得太高，会使i C的半周期和u ce的半周期失真，称为失真；静态工作点设置的太低，会使i C的半周期和u ce的半周期失真，称为失真。

基本放大电路中，通常通过调整来消除失真。

9、若放大电路的电源电压U CC增大，其他条件不变，这放大器的静态工作点将移。

10、共射极基本放大电路中，若R B=240kΩ，R C=3Ω，U CC=12V，β=40,若忽略U BEQ,则I BQ= ，I CQ= ,U CEQ= ,A u= 。

11、在分压偏置电路中，已知R B1=20kΩ，R B2=10kΩ，R C=2kΩ，R E=2kΩ，U CC=12V,β=50,R L=2kΩ，设U BEQ=0,则I CQ= ,I BQ= ,Au= 。

12、多级放大电路常用的级间耦合方式有、、和。

13、多级放大器电路中每级放大电路的电压放大倍数分别为A u1、A u2、……、A un，则总的电压放大倍数为A u= 。

二、选择题：1、三极管构成放大器时，根据公共端不同，可有（）种连接方式A、1B、2C、3D、42、放大器的静态是指（）A、输入信号为零B、输出信号为零C、输入、输出信号均为零D、输入、输出信号均不为零3、表征放大器静态工作点的参数主要是指（）A、I BQB、I EQC、U CEQD、I CQ4、放大电路的静态工作点是指输入信号（）三极管的工作点A、为零时B、为正时C、为负时D、很小时5、放大电路工作在动态时，为避免失真，发射结电压直流分量和交流分量大小关系通常为（）A、直流分量大B、交流分量大C、直流分量和交流分量相等D、以上均可6、放大器输出信号的能量来源是（）A、电源B、晶体三极管C、输入信号D、均有作用7、在单管共发射极放大电路中，其输出电压与输入电压（）A、频率相同B、波形相似C、幅度相同D、相位相反8、放大器的交流通路是指（）A、电压回路B、电流通过的路径C、交流信号流通的路径D、直流信号流通的路径9、某放大器的电压放大倍数为Au=-100，其负号表示（）A、衰减B、表示输出信号与输入信号相位相同C、放大D、表示输出信号与输入信号相位相反10、当放大电路设置合适静态工作点时，如加入交流信号，这时工作点将（）A、沿直流负载线移动B、沿交流负载线移动C、不移动D、沿坐标轴上下移动11、在共射极放大电路的输入端加入一个正弦波信号，这时基极电流的波形为图中（）A B C12、已知电路处于饱和状态，要使电路恢复成放大状态，通常采用的方法是（）A、增大电阻R BB、减小电阻R BC、电阻R B不变13、共发射极放大电路中，当输入信号为正弦电压时，输出电压波形的正半周出现平顶失真，则这种失真为（）A、截止失真B、饱和失真C、非线性失真D、频率失真14、NPN晶体三极管放大电路输入交流正弦波时，输出波形如图所示，则引起波形失真的原因是（）A、静态工作天太高B、静态工作点太低C、静态工作点合适、但输入信号太大15、影响放大器工作点稳定的主要因素是（）A、β值B、穿透电流C、温度D、频率16、在分压式射极偏置电路中，当环境温度升高时，通过三极管发射极电阻的自动调节，会使（）A、U BE降低B、I B降低C、I C降低D、I C升高17、某多级放大电路由三级基本放大器组成，已知每级电压放大倍数为Au，则总的电压放大倍数为（）A、3AuB、Au3C、Au18、阻容耦合多级放大电路的输入电阻等于（）A、第一级输入电阻B、各级输入电阻之和C、各级输入电阻之积D、末级输入电阻19、一个三级放大器，工作时测得A u1=100，A u2= —50，A u3=1，则总的电压放大倍数是（）A、51B、100C、—5000D、120、多级放大器常见的耦合方式有（）A、直接耦合B、阻容耦合C、变压器耦合D、光电耦合三、判断题：1、放大器不设置静态工作点时，由于三极管的发射结有死区电压和三极管输入特性曲线的非线性，会产生失真（）2、放大器带上负载后，放大倍数和输出电压都会上升（）3、放大器具有能量放大作用（）4、变压器能把电压升高，所以变压器也是放大器（）5、放大器在工作时，电路同时存在直流和交流分量（）6、放大电路的交流负载线比直流负载线陡（）7、放电电路静态工作点过高时，在U CC和R C不变情况下，可增加基极电阻R B（）8、造成放大器工作点不稳定的主要因素是电源电压的波动（）9、放大电路的静态工作点一经设定后，不会守外界因素的影响（）10、实际放电电路常采用分压式偏置电路，这是因为它的输入阻抗大（）11、采用阻容耦合的放大电路，前后级的静态工作点互相影响（）12、采用直接耦合的放大电路，前后级的静态工作点相互牵制（）13、多级放大器总的电压放大倍数等于各级放大倍数之和（）14、固定偏置放大器的缺点是静态工作点不稳定（）15、稳定静态工作点，主要是稳定三极管的集电极电流I C （）四、综合题：1、画出如图所示电路的直流通路和交流通路2、如图所示，在电路中，U CC=15V，R B=300kΩ，R C=3KΩ,R L=3kΩ，晶体三极管的β=50，求：（1）放大单路的静态工作点（2）放电电路的输入电阻、输出电阻（3）分别求放大电路空载和负载时的电压放大倍数3、单管放大电路与三极管特性曲线如图所示，已知U CC=12V，R B=200kΩ，R C=4kΩ，RL=4kΩ(1) 在输出特性曲线上做出直流负载线，并确定静态工作点（2）当RC由4kΩ增加到6kΩ，工作点将移至何处（3）当RB由200kΩ变为100kΩ时，工作点将移至何处（4）当电源电压由12V变为6V时，工作点将移至何处（5）在输出特性曲线上做出交流负载线3、在图所示电路中，RB1=60kΩ,RB2=20kΩ，RC=3kΩ，RE=2kΩ，RL=6kΩ，UCC=16V，β=50。

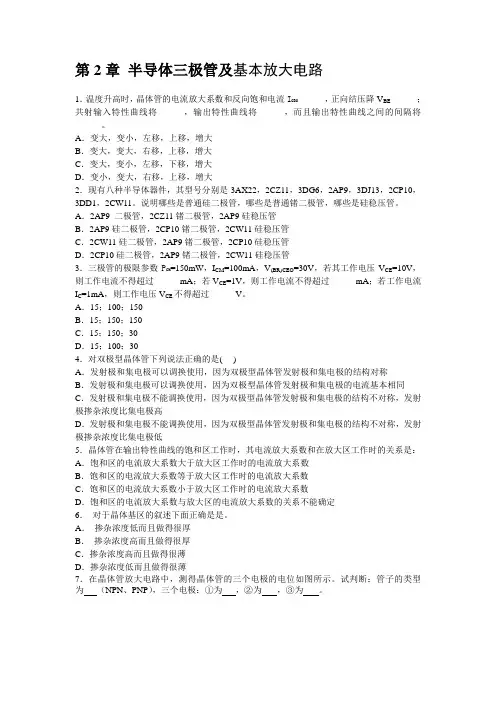

第2章半导体三极管及基本放大电路1．温度升高时，晶体管的电流放大系数和反向饱和电流I CBO______，正向结压降V BE______；共射输入特性曲线将______，输出特性曲线将______，而且输出特性曲线之间的间隔将______。

A．变大，变小，左移，上移，增大B．变大，变大，右移，上移，增大C．变大，变小，左移，下移，增大D．变小，变大，右移，上移，增大2．现有八种半导体器件，其型号分别是3AX22，2CZ11，3DG6，2AP9，3DJ13，2CP10，3DD1，2CW11。

说明哪些是普通硅二极管，哪些是普通锗二极管，哪些是硅稳压管。

A．2AP9 二极管，2CZ11锗二极管，2AP9硅稳压管B．2AP9硅二极管，2CP10锗二极管，2CW11硅稳压管C．2CW11硅二极管，2AP9锗二极管，2CP10硅稳压管D．2CP10硅二极管，2AP9锗二极管，2CW11硅稳压管3．三极管的极限参数P CM=150mW，I CM=100mA，V(BR)CEO=30V，若其工作电压V CE=10V，则工作电流不得超过______mA；若V CE=1V，则工作电流不得超过______mA；若工作电流I C=1mA，则工作电压V CE不得超过______V。

A．15；100；150B．15；150；150C．15；150；30D．15；100；304．对双极型晶体管下列说法正确的是( )A．发射极和集电极可以调换使用，因为双极型晶体管发射极和集电极的结构对称B．发射极和集电极可以调换使用，因为双极型晶体管发射极和集电极的电流基本相同C．发射极和集电极不能调换使用，因为双极型晶体管发射极和集电极的结构不对称，发射极掺杂浓度比集电极高D．发射极和集电极不能调换使用，因为双极型晶体管发射极和集电极的结构不对称，发射极掺杂浓度比集电极低5．晶体管在输出特性曲线的饱和区工作时，其电流放大系数和在放大区工作时的关系是：A．饱和区的电流放大系数大于放大区工作时的电流放大系数B．饱和区的电流放大系数等于放大区工作时的电流放大系数C．饱和区的电流放大系数小于放大区工作时的电流放大系数D．饱和区的电流放大系数与放大区的电流放大系数的关系不能确定6．对于晶体基区的叙述下面正确是是。

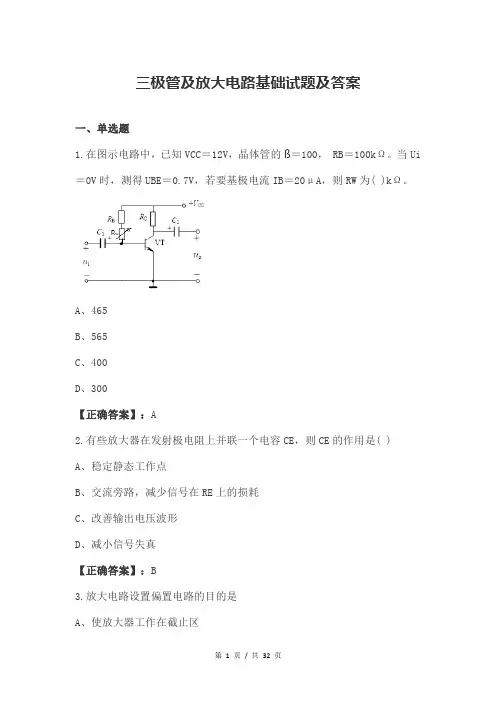

三极管及放大电路基础试题及答案一、单选题1.在图示电路中，已知VCC＝12V，晶体管的ß＝100， RB＝100kΩ。

当Ui ＝0V时，测得UBE＝0.7V，若要基极电流IB＝20μA，则RW为( )kΩ。

A、465B、565C、400D、300【正确答案】：A2.有些放大器在发射极电阻上并联一个电容CE，则CE的作用是( )A、稳定静态工作点B、交流旁路，减少信号在RE上的损耗C、改善输出电压波形D、减小信号失真【正确答案】：B3.放大电路设置偏置电路的目的是A、使放大器工作在截止区B、使放大器工作在饱和区C、使放大器工作在线性放大区D、使放大器工作在集电极最大允许电流ICM状态下【正确答案】：C4.温度上升时，三极管的反向饱和电流( )A、增大B、减小C、不变D、上下波动【正确答案】：A5.在共射基本电路中，当用直流电压表测得UCE≈VCC时，有可能是因为( )A、Rb开路B、Rb过小C、Rc开路D、Re过小【正确答案】：A6.如果三极管的基极电流是40μA ，集电极电流是2mA ，则三极管的电流放大系数为A、20B、50C、200D、500【正确答案】：B7.多级放大器的输出电阻Rｏ就是( )A、第一级输出电阻B、最后一级输出电阻C、每级输出电阻之和D、每级输出电阻之差【正确答案】：B8.放大器的低频区指的是A、上限频率以上的频率范围B、下限频率以上的频率范围C、下限频率以下的频率范围D、放大器上限频率和下限频率之间的频率范围【正确答案】：C9.多级放大电路与单级放大电路相比，总的频带宽度( )A、变窄B、变宽C、不变D、为0【正确答案】：A10.分压式工作点稳定电路如图所示，已知β=60，UCE( )=0.3VUBE=0.7V。

三极管基极电位UB约为( )A、2VB、3VC、４ＶD、５Ｖ【正确答案】：C11.以下关于三极管的说法中，正确的是A、三极管属于单极型器件B、三极管内存在有三个PN结C、三极管的穿透电流随温度升高而增大D、三极管的正向导通电压随温度升高而增大12.以下关于输入电阻的叙述中，正确的是A、输入电阻越小，对信号源的影响就越小B、输入电阻越大，对信号源的最响就越小C、输入电阻大小对输出电阻有影响D、输入电阻大小对信号源无影响【正确答案】：B13.用指针式万用表检测某晶体三极管时，用红表笔搭接1脚，黑表笔分别搭接23脚时，指针偏转角均较大。
