东南大学电工电子实验中心实验报告课程名称：电子电路实践第三次实验实验名称：三极管放大电路设计院（系）：专业：姓名：学号：实验室:实验组别：同组人员：实验时间：评定成绩：审阅教师：实验三三极管放大电路设计一、实验目的1. 掌握单级放大电路的设计、工程估算、安装和调试；2. 了解三极管、场效应管各项基本器件参数、工作点、偏置电路、输入阻抗、输出阻抗、增益、幅频特性等的基本概念以及测量方法；3. 了解负反馈对放大电路特性的影响。

4. 掌握多级放大电路的设计、工程估算、安装和调试；5. 掌握基本的模拟电路的故障检查和排除方法，深化示波器、稳压电源、交流毫伏表、函数发生器的使用技能训练。

二、预习思考：1. 器件资料：上网查询本实验所用的三极管9013 的数据手册，画出三极管封装示意图，标出每个管脚的名称，将相关参数值填入下表：图3-3 中偏置电路的名称是什么？简单解释是如何自动调节晶体管的电流I C 以实现稳定直流工作点的作用的，如果R1、R2 取得过大能否再起到稳定直流工作点的作用，为什么？答：分压偏置；利用R1，R2 构成的分压器给三极管基极b 提供电位U B，如果满足电流I1>>I BQ 的条件，基极电位U B 可近似地由下式求得：U B≈R2*V CC/(R1+R2)。

当环境温度升高时，I CQ（I EQ）增加，电阻R E 上的压降增大。

由于基极电位U B 固定，加到发射结上电压减小，从而使I CQ 减小。

通过这样的自动调节过程使I CQ 恒定。

如果R1、R2 R1，R2 电路中电流小，这样就无法忽略基极中的电流，从而不能再稳定直流工作点。

3. 电压增益：(I) 对于一个低频电压放大器，一般希望电压增益足够大，根据您所学的理论知识，分析有哪些方法可以提高电压增益，分析这些方法各自优缺点，总结出最佳实现方案。

答：β RC //RLa) 共射组态：u =-be。

所以可以通过增大RC 来增大电压增益。

三极管放大电路实验报告范文要求设计一放大电路，电路部分参数及要求如下：（1）信号源电压幅值：0.5V；（2）信号源内阻：50kohm；（3）电路总增益：2倍；（4）总功耗：小于30mW；（5）增益不平坦度：20~200kHz范围内小于0.1dB2、问题分析：通过分析得出放大电路可以采用三极管放大电路。

2.1对三种放大电路的分析（1）共射级电路要求高负载，同时具有大增益特性；（2）共集电极电路具有负载能力较强的特性，但增益特性不好，小于1；（3）共基极电路增益特性比较好，但与共射级电路一样带负载能力不强。

综上所述，对于次放大电路来说单采用一个三极管是行不通的，因为它要求此放大电路具有比较好的增益特性以及有较强的带负载能力。

2.2放大电路的设计思路在此放大电路中采用两级放大的思路。

先采用共射级电路对信号进行放大，使之达到放大两倍的要求；再采用共集电极电路提高电路的负载能力。

3、实验目的（1）进一步理解三极管的放大特性；（2）掌握三极管放大电路的设计；（3）掌握三种三极管放大电路的特性；（4）掌握三极管放大电路波形的调试；（5）提高遇到问题时解决问题的能力。

4、问题解决测量调试过程中的电路：增益调试：首先测量各点（电源、基极、输出端）的波形：结果如下:绿色的线代表电压变化，红色代表电源。

调节电阻R2、R3、R5使得电压的最大值大于电源电压的2/3 VA=R2〃R3〃(1+3)R5/[R2//R3//(1+3)R5+R1]，其中由于R1较大因此R2、R3也相对较大。

第一级放大输出处的波形调试(采用共射级放大电路)：结果为：红色的电压最大值与绿色电压最大值之比即为放大倍数。

则需要适当增大R2，减小R3的阻值。

总输出的调试：如果放大倍数不合适，则调节R4与R5的阻值。

即当放大倍数不足时，应增大R4，减小R5如果失真则需要调节R6，或者适当增大电源的电压值，必要时可以返回C极，调节C极的输出。

功率的调试：由于大功率电路耗电现象非常严重，因此我们在设计电路时，应在满足要求的情况下尽可能的减小电路的总功耗。

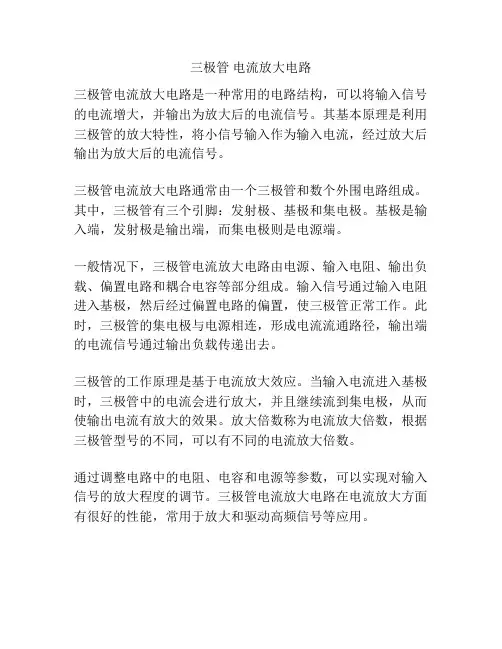

三极管电流放大电路
三极管电流放大电路是一种常用的电路结构，可以将输入信号的电流增大，并输出为放大后的电流信号。

其基本原理是利用三极管的放大特性，将小信号输入作为输入电流，经过放大后输出为放大后的电流信号。

三极管电流放大电路通常由一个三极管和数个外围电路组成。

其中，三极管有三个引脚：发射极、基极和集电极。

基极是输入端，发射极是输出端，而集电极则是电源端。

一般情况下，三极管电流放大电路由电源、输入电阻、输出负载、偏置电路和耦合电容等部分组成。

输入信号通过输入电阻进入基极，然后经过偏置电路的偏置，使三极管正常工作。

此时，三极管的集电极与电源相连，形成电流流通路径，输出端的电流信号通过输出负载传递出去。

三极管的工作原理是基于电流放大效应。

当输入电流进入基极时，三极管中的电流会进行放大，并且继续流到集电极，从而使输出电流有放大的效果。

放大倍数称为电流放大倍数，根据三极管型号的不同，可以有不同的电流放大倍数。

通过调整电路中的电阻、电容和电源等参数，可以实现对输入信号的放大程度的调节。

三极管电流放大电路在电流放大方面有很好的性能，常用于放大和驱动高频信号等应用。

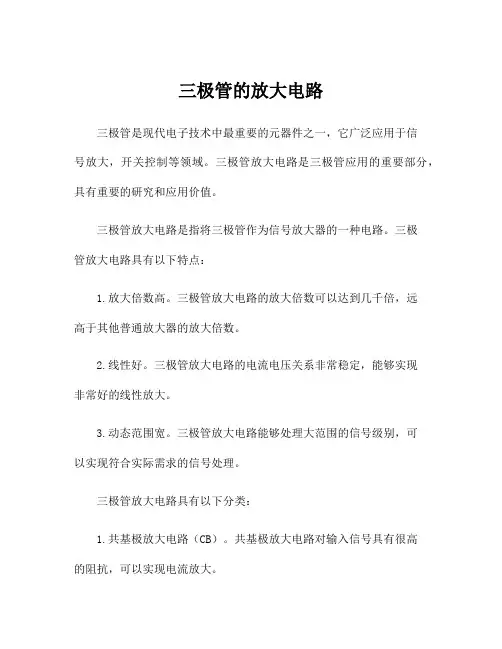

三极管的放大电路
三极管是现代电子技术中最重要的元器件之一，它广泛应用于信
号放大，开关控制等领域。

三极管放大电路是三极管应用的重要部分，具有重要的研究和应用价值。

三极管放大电路是指将三极管作为信号放大器的一种电路。

三极
管放大电路具有以下特点：
1.放大倍数高。

三极管放大电路的放大倍数可以达到几千倍，远
高于其他普通放大器的放大倍数。

2.线性好。

三极管放大电路的电流电压关系非常稳定，能够实现
非常好的线性放大。

3.动态范围宽。

三极管放大电路能够处理大范围的信号级别，可
以实现符合实际需求的信号处理。

三极管放大电路具有以下分类：
1.共基极放大电路（CB）。

共基极放大电路对输入信号具有很高
的阻抗，可以实现电流放大。

2.共发射极放大电路（CE）。

共发射极放大电路对输入信号的耦
合较好，可以实现电压放大。

3.共集电极放大电路（CC）。

共集电极放大电路具有低输入阻抗，可以大大减少输入噪声。

三极管放大电路的设计需要根据应用场景的要求来确定，一般来说，应根据电压放大倍数和电流放大倍数来确定放大电路的特性。

对
于要求高的应用场景，需要选择特性优异的三极管，并根据实际情况
进行调整。

三极管放大电路的关键参数包括放大倍数、输入阻抗、输出阻抗、带宽等。

对于不同的应用场景，需要根据这些参数来确定放大电路的
特性。

三极管共射极基本放大电路并通过配置电阻说明如何使得三极管分别工作在放大和饱和区【知识】三极管共射极基本放大电路解析与电阻配置导读：三极管是一种常用的电子器件，具有放大信号的功能。

而三极管共射极基本放大电路是最常见的电路配置之一。

通过合适的电阻配置，我们可以使得三极管在放大和饱和区分别工作，实现更好的放大效果。

本文将从简单到复杂、由浅入深的方式，深入解析三极管共射极基本放大电路，并通过配置电阻展示如何使得三极管在放大和饱和区工作。

一、什么是三极管共射极基本放大电路？三极管作为一种半导体器件，可以将小信号放大到较大幅度。

而三极管共射极基本放大电路是最常见且简单的放大电路之一。

它由一个NPN型三极管、输入电阻、输出电阻和负载电阻构成。

设计良好的共射极基本放大电路具有放大倍数大、电压增益稳定和输出波形完整的特点。

二、三极管共射极基本放大电路的工作原理1. 放大区域：当输入电压Vin为正值时，基极电流Ib增大，进而导致集电极电流Ic增大。

这时，三极管处于放大区，由于Ic的增加，导致输出电压Vout 也相应增大，实现了信号的放大。

2. 饱和区域：当输入电压Vin为负值时，基极电流Ib减小，进而导致集电极电流Ic 减小。

这时，三极管处于饱和区，输出电压Vout保持较低水平，不再进行放大。

三、电阻配置对三极管工作状态的影响通过合理配置电阻，可以使得三极管在放大和饱和区分别工作，从而实现更好的放大效果。

1. 阻容耦合电路：采用阻容耦合电路可以使得三极管工作在放大区。

在这种电路中，输入信号通过一个耦合电容C1传入基极，而输出信号则在集电极与负载电阻RL上取得。

这样可以保证输出信号中不包含直流分量，同时可以使得输入信号和输出信号之间具有较好的频率响应。

2. 发射极电阻：在三极管的发射极接入一个适当的发射极电阻，可以使得三极管在饱和区工作。

该电阻的作用是限制发射电流，从而使得三极管在负半周输入信号时能够正常工作在饱和区，保持输出信号的波形正常。

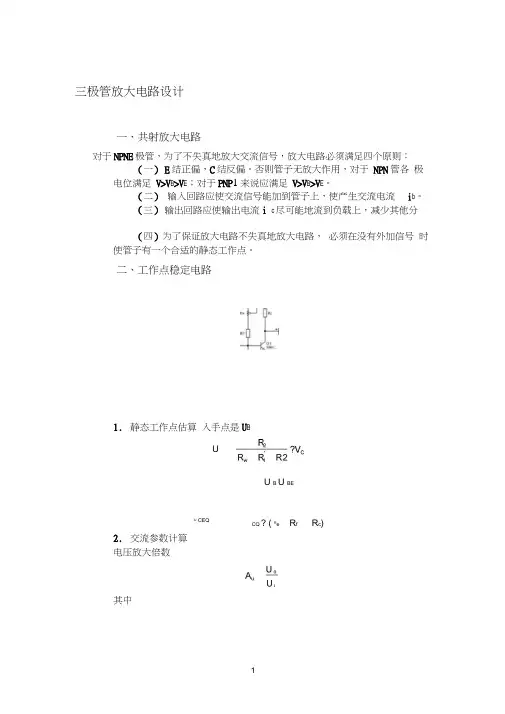

三极管放大电路设计一、共射放大电路对于NPNE极管，为了不失真地放大交流信号，放大电路必须满足四个原则：（一）E结正偏，C结反偏。

否则管子无放大作用，对于NPN管各极电位满足V>V B>V E；对于PNP1来说应满足V>V B>V E。

（二）输入回路应使交流信号能加到管子上，使产生交流电流i b。

（三）输出回路应使输出电流i c尽可能地流到负载上，减少其他分（四）为了保证放大电路不失真地放大电路，必须在没有外加信号时使管子有一个合适的静态工作点。

二、工作点稳定电路1.静态工作点估算入手点是U B2.交流参数计算电压放大倍数其中U CEQCQ ? ( R e R f R c) UU B U BEU o l b ?R LU i l b [r be (1 )R f ]IRL「be (1 )R fr 半(R w 尺)|何||[% (1 )R f ]I i可见，R 能使r i 提高。

3. 实际静态工作点选择ELECTRICAL CHAMCTERISTICSunltn oth«m+Mi spccdl«d|P»nirn«ErSymbolTrrt cwdWwwM«K U^lcC^HKlw-CMii hmMown 」亂 KKBOlcM> 1mA, t"Q 44!V 神加vcHugtt'lHfA 收搏V EnMUsfMMMb hrnkdcwn v-otog ■- Vumsij kseimk i c «gSVCdMter Euri-eV cuirait 3 Vct^CV. l^xOEMmAQiaAKtor nX1-<ri^ currvntI CEDV CE -MV, I >-*讷En^tlof Lul-o^Tcjjiwrt kacV EI £5V !fc=C□n uADC mrrefTt gain F 町V CC -1V k*SOmA «oeVd.«1V kSv*C4AHW4AIEW iaWriMh0>・ VBa«e «HVI H1W BBiuratiwH valbqeg.i 上-5£J&»A 看-fiAmA■ ivVflE Vci^l V k=1KrtrA非¥TransJQwi frrqLCToy frVct-CV lc-3>A MOM 吃ISOCratriter QLrtput ca>pacllviaiVcrfiV l E <l. Pa IMH?sCLA&firiCATlONOFiK hgRAML*RANOEis&ra;2CG36OIO1 2WX IUDcm LFUTCR CU^RFhn I 匕(mA)由上图参数可知h FE =230, U beMAX .R c R LR C ?R L可见，R f 使A u 下降 输入阻抗IDOStatic Characteristic由图可知，U C EQ =,I c =2mA I b =0 R L r be (1 )R f R c 230 — [300 (1 )26m V ] (1 )R fI E R c (1 )26ImV ] (1 I cR c 230——[300 )R f230—— [300 型沁]231?Rf 40倍 2 mA 则得出关系式：R=+ 由 U C E =,lc=2mA, VCC=5V 得 得+Re=欧姆 U C E =VCC-C X ( Re+Rf+RC 由r i (R w R)//R 2//[「be (1 )R f ] 令R f 10 。

开放式电子电路实验——放大器设计班级:姓名：成绩指导教师一实验要求及设计目标（1）信号源内阻：51kΩ；（2）负载电阻：200Ω；（3）电路总增益：2倍(6.02dB)；（4）直信号源电压幅值：0.5V；（5）流功率：小于30mW；（6）增益不平坦度：20 ~ 20kHz范围内小于0.1dB。

（7）放大电路的设计思路如果要用三极管实现放大电路，设计之前就要搞懂这三种组态的差异，表1则详细的描述了三种组态的区别：共射级放大电路：电压和增益都大于1，输入电阻在三种组态中居中，输出电阻与集电极电阻有很大的关系。

适合于低频情况下作为多级放大电路的中间级。

集电极电路放大器：只有电流的放大，没有电压的放大，有电压的跟随作用，在三种组态中，输入电阻最高，输出电阻最小，频率特性好，可用于输入级，输出级或缓冲级。

共基极放大电路：只有电压放大作用，没有电流放大，有电流跟随作用，输入电阻小，输出电阻与集电极电阻有关。

高频特性好，常用于高频或宽频带低输入阻抗的场合。

经过认真分析和仔细对比以及各类放大器的特性，我选择了用共涉及放大电路作为中间级实现一定大的可调放大，再用一个共集电极放大器作为第三级，实现电压的跟随和提高电路的负载能力！综合整个电路之后，就实现了两倍电压的放大。

三、设计过程及电路参数整体电路图如下图所示：设计第一级放大电路（采用共射级放大电路）因为考虑到后面第二级电路会有一定的增益损耗，所以第一级增益应略大于2；设计电路时应考虑匹配问题，即调节电阻R4、R6使得A 点电压的最大值大于电源电压的1/2。

即有 V A / V S =R4//R6//（1+β）R5/ [R4//R6//（1+β）R5+R3]=1/2，当电源内阻和输入电阻相等时可达到匹配状态。

经过一级放大后，此时电压增益为2，反向。

使用示波器测量放大电压如图所示：在第二级放大电路设计时，使用共集电极放大电路提高了负载能力。

此时设计要求的负载满足要求了。

晶体三极管的开关电路和放大电路的工作过程晶体三极管是一种重要的半导体器件，常用于电子学中的开关和放大电路中。

它具有高频特性、低噪声以及较高的放大能力，因此被广泛应用于各种电子设备中。

下面我们来详细了解晶体三极管在开关电路和放大电路中的工作原理和过程。

一、晶体三极管的基本结构及工作原理晶体三极管由发射极、基极和集电极组成，通过控制发射极电流来实现对集电极电流的调控。

当在基极端加上一个小信号电压时，将使发射极与基极之间的耗尽层宽度发生变化，进而改变发射极电流，从而达到放大电压信号的目的。

1. 晶体三极管在开关电路中的工作过程晶体三极管可以作为一个二极管开关，用来控制电路的通断。

当在基极端加上一个正电压时，将使发射极-基极间的耗尽层封锁，导通电流，此时处于导通状态；当在基极端加上一个反向偏置电压时，将使发射极-基极间的耗尽层扩大，截至电流，此时处于截至状态。

晶体三极管可以根据基极端的输入信号来控制电路的开关状态。

2. 晶体三极管在放大电路中的工作过程晶体三极管可以作为放大器使用，用来放大小信号电压。

在放大电路中，通过在基极端施加一个交流信号电压，使得发射极-基极之间的电流产生相应变化，从而得到经放大的输出信号。

晶体三极管的放大能力由其电流放大倍数β来决定，β值越大，放大能力越强。

二、晶体三极管的开关电路和放大电路设计1. 晶体三极管开关电路设计晶体三极管开关电路常用于数字电路中，可以实现逻辑门、计数器等功能。

设计开关电路时需要合理选择电阻、电容等元件参数，以保证电路的稳定性和可靠性。

还需要注意控制信号的功率和频率范围，以满足具体应用的需求。

2. 晶体三极管放大电路设计晶体三极管放大电路常用于模拟电路中，可以实现音频放大、射频放大等功能。

设计放大电路时需要考虑输入输出阻抗的匹配、电压和电流的偏置设置、负载电阻的选择等因素，以提高电路的放大性能和线性度。

三、晶体三极管在实际电路中的应用晶体三极管广泛应用于各种电子设备中，如放大器、收音机、电视机、电脑等。

三极管共基极同向放大电路摘要：一、三极管共基极同向放大电路的概念二、三极管共基极同向放大电路的组成三、三极管共基极同向放大电路的工作原理四、三极管共基极同向放大电路的特点五、三极管共基极同向放大电路的应用领域正文：一、三极管共基极同向放大电路的概念三极管共基极同向放大电路是一种电子放大电路，它采用晶体三极管作为主要元件，以共基极为输入端，同向输出信号。

这种电路具有电压放大倍数较大、输入电阻较小、输出电阻较大等优点，适用于宽频带放大电路、高频谐振放大器等。

二、三极管共基极同向放大电路的组成三极管共基极同向放大电路主要由晶体三极管、电阻、电容等元件组成。

其中，晶体三极管作为核心元件，负责信号的放大；电阻和电容等元件则用于电路的稳定和调谐。

三、三极管共基极同向放大电路的工作原理共基极同向放大电路的工作原理是：输入信号由发射极输入，经过晶体三极管的基极，再由集电极输出。

在这个过程中，晶体三极管起到信号放大的作用。

由于共基极电路的电压放大倍数较大，因此输出信号的电压较高，能够有效地驱动后级负载。

四、三极管共基极同向放大电路的特点共基极同向放大电路具有以下特点：1.电流放大倍数较小，电压放大倍数较大。

因此，适用于需要电压放大的场合。

2.输入电阻较小，能够更好地接收输入信号。

3.输出电阻较大，能够驱动较大的负载。

4.晶体三极管的截止频率较高，因此共基极同向放大电路具有较高的工作频率，适用于宽频带放大电路、高频谐振放大器等。

五、三极管共基极同向放大电路的应用领域共基极同向放大电路广泛应用于以下领域：1.通信系统：用于信号放大和传输。

2.广播电视系统：用于信号放大和发射。

3.仪器仪表：用于信号处理和显示。

三极管放大电路-三极管放大电路三极管放大电路一个基本放大电路必须有如图(a)所示各组成部分：输入信号源、晶体三极管、输出负载以及直流电源和相应的偏置电路。

其中，直流电源和相应的偏置电路用来为晶体三极管提供静态工作点，以保证晶体三极管工作在放大区。

就双极型晶体三极管而言，就是保证发射结正偏，集电结反偏。

输入信号源一般是将非电量变为电量的换能器，如各种传感器，将声音变换为电信号的话筒，将图像变换为电信号的摄像管等。

它所提供的电压信号或电流信号就是基本放大电路的输入信号。

图是最简单的共发射极组态放大器的电路原理图。

我们先介绍各部件的作用。

1. 晶体管V2. 直流电源UCC3. 基极偏流电阻Rb4. 集电极电阻Rc5. 耦合电容C1、C2二、放大电路的工作原理在图(b)所示基本放放大电路中，我们只要适当选取R b、Rc和UCC的值，三极管就能够工作在放大区。

下面我们以它为例，分析放大电路的工作原理。

1. 无输入信号时放大器的工作情况在图(b)所示的基本放大电路中，在接通直流电源UCC后，当ui=0时, 由于基极偏流电阻Rb的作用，晶体管基极就有正向偏流IB流过，由于晶体管的电流放大作用，那么集电极电流IC=βIB，集电极电流在集电极电阻Rc上形成的压降为UC=ICRc。

显然, 晶体管集电极-发射极间的管压降为UCE=UCC-ICRc。

当ui=0时，放大电路处于静态或叫处于直流工作状态，这时的基极电流IB、集电极电流IC和集电极发射极电压UCE用IB 、ICQ、UCEQ表示。

它们在三极管特性曲线上所确定的点就称为静态工作点，其习惯上用Q表示。

这些电压和电流值都是在无信号输入时的数值，所以叫静态电压和静态电流。

2. 输入交流信号时的工作情况当在放大器的输入端加入正弦交流信号电压ui时，信号电压ui将和静态正偏压UBE相串连作用于晶体管发射结上，加在发射结上的电压瞬时值为uBE=UBE+ui如果选择适当的静态电压值和静态电流值，输入信号电压的幅值又限制在一定范围之内，则在信号的整个周期内，发射结上的电压均能处于输入特性曲线的直线部分，如图(a)，此时基极电流的瞬时值将随uBE变化，如图(b)。

三极管是电流放大器件，有三个极，分别叫做集电极C，基极B，发射极E。

分成NPN和PNP 两种。

我们仅以NPN三极管的共发射极放大电路为例来说明一下三极管放大电路的基本原理。

一、电流放大下面的分析仅对于NPN型硅三极管。

如上图所示，我们把从基极B流至发射极E的电流叫做基极电流Ib；把从集电极C流至发射极E的电流叫做集电极电流 Ic。

这两个电流的方向都是流出发射极的，所以发射极E上就用了一个箭头来表示电流的方向。

三极管的放大作用就是：集电极电流受基极电流的控制（假设电源能够提供给集电极足够大的电流的话），并且基极电流很小的变化，会引起集电极电流很大的变化，且变化满足一定的比例关系：集电极电流的变化量是基极电流变化量的β倍，即电流变化被放大了β倍，所以我们把β叫做三极管的放大倍数（β一般远大于1，例如几十，几百）。

如果我们将一个变化的小信号加到基极跟发射极之间，这就会引起基极电流Ib的变化，Ib的变化被放大后，导致了Ic 很大的变化。

如果集电极电流Ic是流过一个电阻R的，那么根据电压计算公式 U=R*I 可以算得，这电阻上电压就会发生很大的变化。

我们将这个电阻上的电压取出来，就得到了放大后的电压信号了。

二、偏置电路三极管在实际的放大电路中使用时，还需要加合适的偏置电路。

这有几个原因。

首先是由于三极管BE结的非线性（相当于一个二极管），基极电流必须在输入电压大到一定程度后才能产生（对于硅管，常取0.7V）。

当基极与发射极之间的电压小于0.7V时，基极电流就可以认为是0。

但实际中要放大的信号往往远比 0.7V要小，如果不加偏置的话，这么小的信号就不足以引起基极电流的改变（因为小于0.7V时，基极电流都是0）。

如果我们事先在三极管的基极上加上一个合适的电流（叫做偏置电流，上图中那个电阻Rb就是用来提供这个电流的，所以它被叫做基极偏置电阻），那么当一个小信号跟这个偏置电流叠加在一起时，小信号就会导致基极电流的变化，而基极电流的变化，就会被放大并在集电极上输出。

三极管放大电路与开关电路的设计这一期中主要聊聊三极管，谈及三极管，但凡学过（模电）的都知道，先学了PN结，然后根据（二极管）单向导通性学的是二极管，紧接着学的就是三极管了。

三极管在模电中常常被用作放大的作用，但是在实际中也常常被用作开关作用，但是很多人在学了三极管后，就没有在实际中接触到三极管，同时也使用的是课本中“理想”的方法分析三极管电路，所以在应用中对三极管就非常“迷”，这一期首先通过课本的方式温习一遍由三极管组成的“共射电路”，然后通过查看datasheet的方式了解三极管的常用（参数），接着通过实际应用的方式，设计三极管放大电路与（开关电路）01基本共射电路结构图26 基本共射电路如图26所示，这是由NPN三极管组成的基本的共射电路，首先一个问题它为什么叫做共射电路？这是由于输入回路由基极和发射极组成，输出回路由集电极和发射极组成，由于发射极是两个回路的公共端，所以称该电路为共射放大电路，同理共基电路、共集电路也是这个原理起名的。

这里就不介绍三极管内部工艺，直接看共射电路常见的题目。

下图所示电路，已知Vcc=15V，β=100，Ube=0.7V。

请问：（1）、Rb=50kΩ时，输出电压Uo为多少？（2）、若T临界饱和，那么Rb至少为多少？图27 共射电路问题（1）首先求得基极（电流）：再求得集电极电流：所以（电阻）Rc两端电压为：最后求得输出电压Uo为：那么怎么根据以上信息判断三极管T处于截止、饱和、放大区域呢？可以根据以下结论判断：截止区：发射结电压小于开启电压（反向偏置）且集电极反向偏置（集电结电压大于发射结电压）：放大区：发射结正向偏置且集电极反向偏置：饱和区：发射结和集电结处于正向偏置：这里要注意发射结正偏和集电结正偏是不一样的，切勿搞混淆了。

这里三极管的发射结电压Ube=0.7V,集电结电压Uce=2V,所以：所以发射结正向偏置且集电结反向偏置，那么可以判断三极管处于放大区域。

=
1000倍增益三极管放大电路设计报告
一、实验目的
初步了解设计三极管放大电路。

二、实验内容
实现使用2N3904与2N3906三极管对输入模拟信号放大1000倍。

三、实验原理
2N3904为小功率管。

根据经验，取静态工作点IB = 5uA,IC = 2mA,VCE = 15V。

本实验使用两级阻容耦合射极偏置电路。

图1 .1三极管2N3904射极偏置电路
图1 .2三极管2N3906射极偏置电路
四、实验步骤
4.1使用multisim14进行仿真如图
图4.1 2N3904静态工作点
图4.2 2N3904放大电路波形仿真无误
图4.3 2N3904放大电路实物图
图4.4 2N3906静态工作点
图4.5 2N3964放大电路波形仿真无误
图4.6 2N3906放大电路实物图
五、实验器材：2N3904、2N3906、万用板、电烙铁、信号发生器、直流电源、示波器等。

六、实验结果及分析
本次实验使用4-15mV进行测试，误差均小于3%。

图4.7 放大电路工作图4mV-4V
图4.8 放大电路工作图6mV-6V
图4.9 放大电路工作图8mV-8V
图4.10 放大电路工作图10mV-10V
图4.10 放大电路工作图12mV-12V
图4.10 放大电路工作图15mV-15V
六、心得体会
在网络的协助下，成功搭建了这个三极管放大电路，明白了学好理论知识的必要性和独立学习、付诸实践的重要性。

一、最简单的电路
图1
上面这个电路够简单吧？你可以得到，只要是NPN晶体管都可以使用。

BC547三极管极性：字面朝上，左→右C、B、E
图2
LED、220欧姆电阻、晶体管的连接如照片中显示。

手指触摸图中的两个点可以点亮LED。

由于一只晶体管的放大倍数有限，想让LED发光更明亮，或许你需要用点力两只手分别捏住两个点。

你的身体相当于一个电阻，电流流过你的身体（手指）给三极管基极提供一个偏置电流。

晶体管将流
过你手指的电流放大约200倍，这足以点亮LED。

二、第二简单的电路
图3
图4
这是第二个最简单的电路。

已添加第二个晶体管将你的手指传递的电流进行放大。

该晶体管的增益约200，你的手指只需轻轻触摸图中的两个点，LED就会被点亮。

增添的三极管将通过你的手指的电流放大了约200倍再提供给原三极管，总放大倍数约40000倍。

三、放大八百万倍的高增益电路
图5
该电路有极高的放大倍数，它可以非接触检测电源线是否通电。

只需将它靠近墙壁，它会检测到电源线的位置。

它有约200×200×200 = 8,000,000的增益，该电路的输入端阻抗非常高，能够检测周围是否存在电场。

图6
这张照片显示了电路的连接，检测端接有一小块铜箔板，能增强检测电场的能力。

图7
在上面的电路基础上，这个电路增加一个压电蜂鸣器，当检测到市电时，LED点亮同时蜂鸣器会发声。
