土壤电阻率

土壤电阻率详解土壤电阻率是单位长度土壤电阻的平均值，单位是欧姆•米。

土壤电阻率是接地工程计算中一个常用的参数，直接影响接地装置接地电阻的大小、地网地面电位分布、接触电压和跨步电压。

土壤电阻率是决定接地体电阻的重要因素，为了合理设计接地装置，必须对土壤电阻率进行实测，以便用实测电阻率做接地电阻的计算参数。

测量土壤电阻率的方法之一是对接地体进行接地电阻测量，测得接地体接地电阻后，再按下面的公式计算土壤电阻率。

用钢管或圆钢作接地体时ρ=2πRjL/（ln（4L/d））=RjL/（0.336lg（4L/d））Ωcm其中L为钢管或圆钢入地长度，单位md为钢管或圆钢直径，单位mRj为测出的接地电阻值，单位Ω用扁钢作接地体时ρ=2πRjL/（ln（2L^2/(bh)））=RjL/（0.336lg（2L^2/(bh)））Ωcm其中L为扁钢长度，单位mb为扁钢厚度，单位mh为埋设深度，单位m。

上述方法有个缺点，就是由于存在接地电阻的影响，可能造成很大误差，如果地层结构不均匀，计算出来的土壤电阻率也随着接地体的尺寸和埋设方式不同而变化。

所以，有时也采用图B.1所示的四级法进行测量。

四个电极分布在一条直线上，电极的插入深度h应小于极间距离a的1/20，根据电流表A和电压表V的指示，即可算出土壤电阻率ρ=2πaV/I其中ρ为计算土壤电阻率，单位ΩcmU为测量电压，单位VI为测量电流，单位Aa为极间距离，单位m降低土壤电阻率的措施（1）换土用电阻率较低的黑土、粘土和砂质粘土等替换电阻率较高的土壤。

一般换掉接地体上部1／3长度、周围0.5米以内的土壤。

（2）深埋如果接地点的深层土壤电阻率较低，可适当增加接地体的埋入深度。

深埋还可以不考虑土壤冻结和干枯所增加电阻率的影响。

（3）外引接地通过金属引线将接地体埋设在附近土壤电阻率较低的地点。

（4）化学处理在接地点的土壤中混入炉渣、木炭粉、食盐等化学物质，以及采用专用的化学降阻剂，可以有效地降低土壤电阻率。

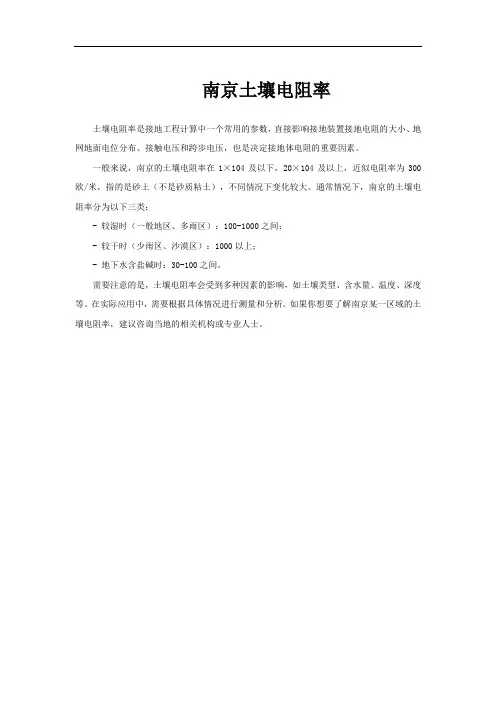

南京土壤电阻率
土壤电阻率是接地工程计算中一个常用的参数，直接影响接地装置接地电阻的大小、地网地面电位分布、接触电压和跨步电压，也是决定接地体电阻的重要因素。

一般来说，南京的土壤电阻率在1×104及以下，20×104及以上，近似电阻率为300欧/米，指的是砂土（不是砂质粘土），不同情况下变化较大。

通常情况下，南京的土壤电阻率分为以下三类：
- 较湿时（一般地区、多雨区）：100-1000之间；
- 较干时（少雨区、沙漠区）：1000以上；
- 地下水含盐碱时：30-100之间。

需要注意的是，土壤电阻率会受到多种因素的影响，如土壤类型、含水量、温度、深度等。

在实际应用中，需要根据具体情况进行测量和分析。

如果你想要了解南京某一区域的土壤电阻率，建议咨询当地的相关机构或专业人士。

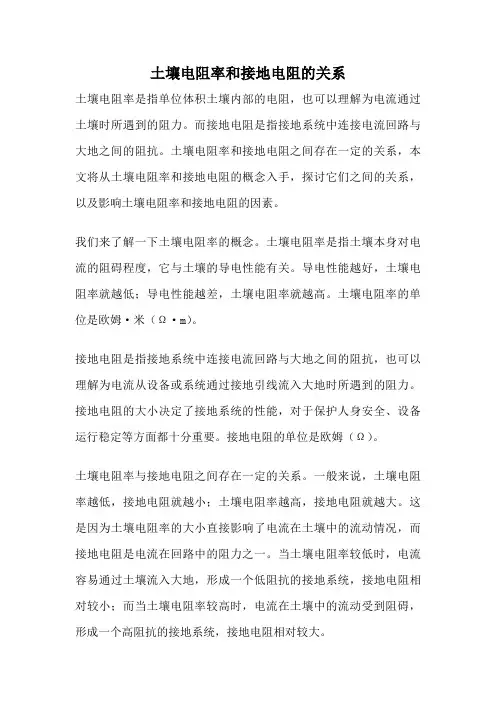

土壤电阻率和接地电阻的关系土壤电阻率是指单位体积土壤内部的电阻，也可以理解为电流通过土壤时所遇到的阻力。

而接地电阻是指接地系统中连接电流回路与大地之间的阻抗。

土壤电阻率和接地电阻之间存在一定的关系，本文将从土壤电阻率和接地电阻的概念入手，探讨它们之间的关系，以及影响土壤电阻率和接地电阻的因素。

我们来了解一下土壤电阻率的概念。

土壤电阻率是指土壤本身对电流的阻碍程度，它与土壤的导电性能有关。

导电性能越好，土壤电阻率就越低；导电性能越差，土壤电阻率就越高。

土壤电阻率的单位是欧姆·米（Ω·m）。

接地电阻是指接地系统中连接电流回路与大地之间的阻抗，也可以理解为电流从设备或系统通过接地引线流入大地时所遇到的阻力。

接地电阻的大小决定了接地系统的性能，对于保护人身安全、设备运行稳定等方面都十分重要。

接地电阻的单位是欧姆（Ω）。

土壤电阻率与接地电阻之间存在一定的关系。

一般来说，土壤电阻率越低，接地电阻就越小；土壤电阻率越高，接地电阻就越大。

这是因为土壤电阻率的大小直接影响了电流在土壤中的流动情况，而接地电阻是电流在回路中的阻力之一。

当土壤电阻率较低时，电流容易通过土壤流入大地，形成一个低阻抗的接地系统，接地电阻相对较小；而当土壤电阻率较高时，电流在土壤中的流动受到阻碍，形成一个高阻抗的接地系统，接地电阻相对较大。

土壤电阻率和接地电阻的大小不仅与土壤的导电性能相关，还与其他因素有关。

首先是土壤含水量的影响。

土壤中的水分对电流的导电性能有很大影响，水分越高，土壤导电性能越好，土壤电阻率越低，接地电阻也相应较小；反之，水分越低，土壤导电性能越差，土壤电阻率越高，接地电阻也相应较大。

其次是土壤的成分和结构。

不同成分和结构的土壤导电性能也不同，因此土壤电阻率和接地电阻也会有所差异。

最后是接地电极的设计和布置。

合理的接地电极设计和布置可以降低接地电阻，提高接地系统的性能。

总结起来，土壤电阻率和接地电阻之间存在一定的关系，土壤电阻率越低，接地电阻越小；土壤电阻率越高，接地电阻越大。

土壤电阻率的测试方法土壤电阻率是衡量土壤导电性能的重要指标之一、它反映了土壤中水分、盐分、有机质等物质的分布情况，对土壤的肥力、水分运移、根系生长等具有重要的影响。

因此，准确测量土壤电阻率对于土壤的管理和农作物的种植具有重要意义。

本文将从几种常用的土壤电阻率测试方法进行讨论。

1. 标准四针法（Wenner 算法）标准四针法是一种常用的土壤电阻率测试方法，其原理是通过在土壤中插入四根相距相等的电极，刺激电流通过这四根电极并检测电压差，根据奥姆定律计算电阻率。

标准四针法测试步骤如下：（1）在施测地点选择一块典型的土壤样点，然后在地面上确定好测试点的位置。

（2）准备四根长度相等的电极，电极一般采用尖锐的体积小的导电材料，如钢针等。

（3）将四根电极均匀地插入土壤中，使它们之间保持相同的距离，插入深度通常在20～50厘米之间。

（4）将电流电极和电压电极连接到相应的测试设备，然后启动测试设备，记录测试数据。

（5）多次重复步骤（3）和（4），获取多组数据，然后计算平均值作为最终的电阻率。

标准四针法测试的优点是简单易行，结果较为可靠。

但是弊端是需要大面积的空地进行测试，且测试结果相对于其他方法有所偏差。

2. 多级嵌套线法（Nested multi-levels）多级嵌套线法是一种较为精确、可靠的土壤电阻率测试方法，它将多个电极嵌套地排列在土壤中，以增加测试精度。

多级嵌套线法测试步骤如下：（1）选择测试点，在地面上确定好测试点的位置。

（2）准备多根电极，电极的数量和长度根据测试要求决定。

（3）将电极平行地按一定的间距插入土壤中，将电极之间保持相同的间距和深度。

（4）连接电流电极和电压电极到相应的测试设备，启动测试设备，记录测试数据。

（5）按照不同的深度设置上述电极，即多级嵌套线，进行多次测量。

（6）根据嵌套线的测试数据，利用逆推算法计算出土壤的电阻率。

多级嵌套线法测试的优点是精确可靠，能够提供详细的土壤电阻率分布情况。

⼟壤电阻率⼀、⼟壤电阻率的定义及测量⽅法⼟壤电阻率是⼟壤的⼀种基本物理特性，是⼟壤在单位体积内的正⽅体相对两⾯间在⼀定电场作⽤下，对电流的导电性能。

⼀般取1m的正⽅体⼟壤电阻值为该⼟壤电阻率。

⼟壤电阻率的影响因素很多，主要的因素是矿物组分、含⽔性、结构、温度等。

了解影响⼟壤电阻率的因素对进⾏电⼒系统设计⼯作修正⼟壤电阻率参数具有重要的意义，是决定接地体电阻的重要因素，为了合理设计接地装置，必须对⼟壤电阻率进⾏实测，以便⽤实测电阻率做接地电阻的计算参数。

⼟壤电阻率的测量的测量⽅有地质判定法、双回路互感法、⾃感法、线圈法、偶极法以及四电极测深法等。

⼆、⼟壤的电阻率参考值类别名称电阻率近似值(Ω·cm)不同情况下电阻率的变化范围较湿时(⼀般地区多⾬区)较⼲时(少⾬区、沙漠区)地下⽔含盐碱时⼟陶黏⼟10泥炭、泥灰岩、沼泽地205~2010~1003~10捣碎的⼟炭4010~3050~3003~30⿊⼟、园⽥⼟、陶⼟、⽩垩⼟50粘⼟6030~10050~30010~30砂质黏⼟10030~10050~30010~30黄⼟200100~20080~100010~30含砂黏⼟300100~100025030河滩中的砂3001000以上30~100煤350多⽯⼟壤上层红⾊风化粘⼟、下层红⾊页岩400层红⾊页岩500（30%湿度）表层⼟夹⽯、下层砾⽯600（15%湿度）砂砂、砂砾10002500~10001000~2500砂层深度⼤于10m、地下较深的草原地⾯粘⼟深度不⼤于1.5m、底层多岩⽯5000岩⽯砾⽯、碎⽯5000多岩⼭地200000花岗岩40~55混凝⼟在⽔中100~200在湿⼟中500~1800在⼲⼟中12000~18000在⼲燥的⼤⽓中0.01~1矿⾦属矿⽯三、降低⼟壤电阻率措施（1）换⼟：⽤电阻率较低的⿊⼟、粘⼟和砂质粘⼟等替换电阻率较⾼的⼟壤。

⼀般换掉接地体上部1/3长度、周围0.5⽶以内的⼟壤。

土壤接地电阻率一、概述土壤接地电阻率是指单位长度内土壤对电流的阻力，通常用欧姆（Ω）表示。

它是评估接地系统性能的重要参数之一，也是保证人身安全和设备正常运行的必要条件之一。

二、影响因素1. 土壤类型：不同类型的土壤导电性能不同，例如沙质土壤导电性能较差，粘土质土壤导电性能较好。

2. 土壤含水量：土壤含水量越高，其导电性能越好。

3. 土壤温度：土壤温度越高，其导电性能越好。

4. 土壤盐分：含盐量高的土壤导电性能更好。

5. 土壤压实度：压实度大的土壤导电性能较差。

三、测量方法1. 三点法测量法：将测量点分为两个点和一个中间点，在两个点之间施加直流电压，通过中间点进行测量。

该方法误差较大，适用于低精度场合。

2. 四线法测量法：将测量点分为两个对称的线圈和两个探针，在两个线圈之间施加直流电压，通过两个探针进行测量。

该方法误差较小，适用于高精度场合。

四、常见问题1. 土壤接地电阻率过高：可能是因为土壤含水量过低、土壤温度过低、土壤盐分过低等原因导致的。

2. 土壤接地电阻率过低：可能是因为土壤含水量过高、土壤温度过高、土壤盐分过高等原因导致的。

3. 测量误差较大：可能是由于测量仪器不准确或者使用方法不正确导致的。

五、应用领域1. 电力系统：评估接地系统性能，保证人身安全和设备正常运行。

2. 通信系统：保证通信设备的正常运行和数据传输质量。

3. 石油化工领域：评估管道接地系统性能，保证安全生产。

六、总结土壤接地电阻率是评估接地系统性能的重要参数之一，其值受到多种因素影响。

测量方法有三点法和四线法两种。

在实际应用中，需要注意解决常见问题，并根据具体需求选择合适的测量方法。

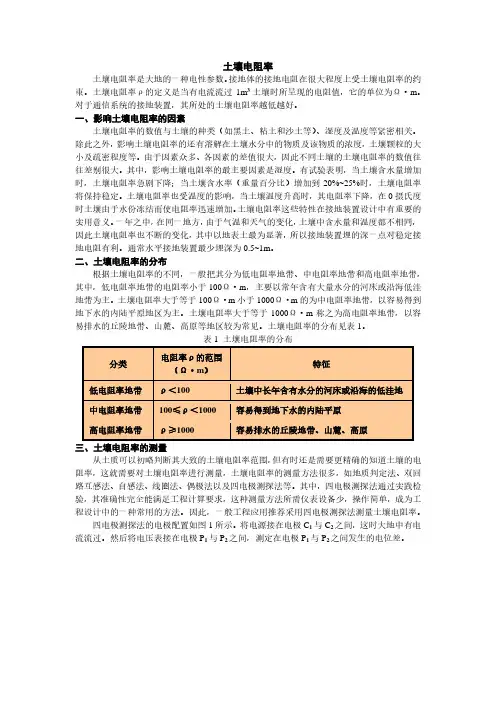

土壤电阻率土壤电阻率是大地的一种电性参数。

接地体的接地电阻在很大程度上受土壤电阻率的约束。

土壤电阻率ρ的定义是当有电流流过1m3土壤时所呈现的电阻值，它的单位为Ω·m。

对于通信系统的接地装置，其所处的土壤电阻率越低越好。

一、影响土壤电阻率的因素土壤电阻率的数值与土壤的种类（如黑土、粘土和沙土等）、湿度及温度等紧密相关。

除此之外，影响土壤电阻率的还有溶解在土壤水分中的物质及该物质的浓度，土壤颗粒的大小及疏密程度等。

由于因素众多、各因素的差值很大，因此不同土壤的土壤电阻率的数值往往差别很大。

其中，影响土壤电阻率的最主要因素是湿度。

有试验表明，当土壤含水量增加时，土壤电阻率急剧下降；当土壤含水率（重量百分比）增加到20%~25%时，土壤电阻率将保持稳定。

土壤电阻率也受温度的影响，当土壤温度升高时，其电阻率下降，在0摄氏度时土壤由于水份冻结而使电阻率迅速增加。

土壤电阻率这些特性在接地装置设计中有重要的实用意义。

一年之中，在同一地方，由于气温和天气的变化，土壤中含水量和温度都不相同，因此土壤电阻率也不断的变化，其中以地表土最为显著，所以接地装置埋的深一点对稳定接地电阻有利。

通常水平接地装置最少埋深为0.5~1m。

二、土壤电阻率的分布根据土壤电阻率的不同，一般把其分为低电阻率地带、中电阻率地带和高电阻率地带，其中，低电阻率地带的电阻率小于100Ω·m，主要以常年含有大量水分的河床或沿海低洼地带为主。

土壤电阻率大于等于100Ω·m小于1000Ω·m的为中电阻率地带，以容易得到地下水的内陆平原地区为主。

土壤电阻率大于等于1000Ω·m称之为高电阻率地带，以容易排水的丘陵地带、山麓、高原等地区较为常见。

土壤电阻率的分布见表1。

表1 土壤电阻率的分布分类电阻率ρ的范围（Ω·m）特征低电阻率地带ρ＜100土壤中长年含有水分的河床或沿海的低洼地中电阻率地带100≤ρ＜1000容易得到地下水的内陆平原高电阻率地带ρ≥1000容易排水的丘陵地带、山麓、高原三、土壤电阻率的测量从土质可以初略判断其大致的土壤电阻率范围，但有时还是需要更精确的知道土壤的电阻率，这就需要对土壤电阻率进行测量，土壤电阻率的测量方法很多，如地质判定法、双回路互感法、自感法、线圈法、偶极法以及四电极测探法等。
