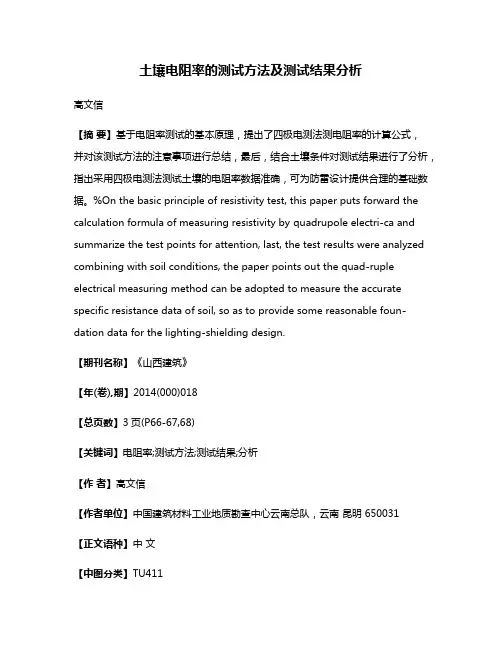

土壤电阻率的测试方法及测试结果分析高文信【摘要】基于电阻率测试的基本原理，提出了四极电测法测电阻率的计算公式，并对该测试方法的注意事项进行总结，最后，结合土壤条件对测试结果进行了分析，指出采用四极电测法测试土壤的电阻率数据准确，可为防雷设计提供合理的基础数据。

%On the basic principle of resistivity test, this paper puts forward the calculation formula of measuring resistivity by quadrupole electri-ca and summarize the test points for attention, last, the test results were analyzed combining with soil conditions, the paper points out the quad-ruple electrical measuring method can be adopted to measure the accurate specific resistance data of soil, so as to provide some reasonable foun-dation data for the lighting-shielding design.【期刊名称】《山西建筑》【年(卷),期】2014(000)018【总页数】3页(P66-67,68)【关键词】电阻率;测试方法;测试结果;分析【作者】高文信【作者单位】中国建筑材料工业地质勘查中心云南总队，云南昆明 650031【正文语种】中文【中图分类】TU411在工程建设中，防雷接地是其重要的一项工作。

对防雷接地装置而言，土壤电阻率数据的准确，将会给防雷设计提供依据。

因此，正确测试、分析土壤电阻率，不仅关系到接地电阻是否达标、接地寿命以及接地系统的成本，而且也是确保设备及建筑物有效避免雷击的关键。

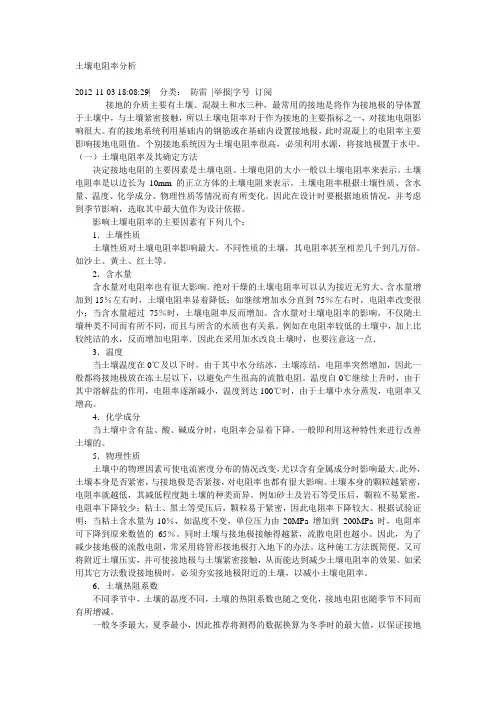

土壤电阻率分析2012-11-03 18:08:29| 分类：防雷|举报|字号订阅接地的介质主要有土壤、混凝土和水三种，最常用的接地是将作为接地极的导体置于土壤中，与土壤紧密接触，所以土壤电阻率对于作为接地的主要指标之一，对接地电阻影响很大。

有的接地系统利用基础内的钢筋或在基础内设置接地极，此时混凝上的电阻率主要影响接地电阻值。

个别接地系统因为土壤电阻率很高，必须利用水源，将接地极置于水中。

（一）土壤电阻率及其确定方法决定接地电阻的主要因素是土壤电阻。

土壤电阻的大小一般以土壤电阻率来表示。

土壤电阻率是以边长为10mm的正立方体的土壤电阻来表示。

土壤电阻率根据土壤性质、含水量、温度、化学成分、物理性质等情况而有所变化。

因此在设计时要根据地质情况，并考虑到季节影响，选取其中最大值作为设计依据。

影响土壤电阻率的主要因素有下列几个：1．土壤性质土壤性质对土壤电阻率影响最大。

不同性质的土壤，其电阻率甚至相差几千到几万倍。

如沙土、黄土、红土等。

2．含水量含水量对电阻率也有很大影响。

绝对干燥的土壤电阻率可以认为接近无穷大。

含水量增加到15％左右时，土壤电阻率显着降低；如继续增加水分直到75％左右时，电阻率改变很小；当含水量超过75％时，土壤电阻率反而增加。

含水量对土壤电阻率的影响，不仅随土壤种类不同而有所不同，而且与所含的水质也有关系。

例如在电阻率较低的土壤中，加上比较纯洁的水，反而增加电阻率．因此在采用加水改良土壤时，也要注意这一点．3．温度当土壤温度在0℃及以下时，由于其中水分结冰，土壤冻结，电阻率突然增加，因此一般都将接地极放在冻土层以下，以避免产生很高的流散电阻。

温度自0℃继续上升时，由于其中溶解盐的作用，电阻率逐渐减小，温度到达100℃时，由于土壤中水分蒸发，电阻率又增高。

4．化学成分当土壤中含有盐、酸、碱成分时，电阻率会显着下降。

一般即利用这种特性来进行改善土壤的。

5．物理性质土壤中的物理因素可使电流密度分布的情况改变，尤以含有金属成分时影响最大。

精心整理
广西金桂二期中配110kV变电站
土壤电阻率测量成果说明书
建设部甲级勘察证：201007-kj号
二0一一年四月
目录
1、工程概况 (1)
2、地址概况 (1)
3、野外工作方法与技术 (1)
4、土壤电阻率分布特点 (1)
精心整理
1、工程概况
广西金桂二期中配110kV变电站施工图设计阶段的任务要求测量土壤电阻率，深度为5m、10m、20m、30m。

野外工作于2011年4月20日进行，共完成测试点15个。

勘察期间多为阴天的气候条件。

2、地址概况
本工程新建广西金桂二期中配110kV变电站一座，位于钦州港口区大揽坪，占地面
m。

305
（3）深度AB/2=20m，场地范围内土壤电阻率最大值为496Ω·m，最小值为396Ω·m。

（4）深度AB/2=30m，场地范围内土壤电阻率最大值为793Ω·m，最小值为589Ω·m。

场地范围内由素填土①层，粉质粘土②层，强风化砂岩③层，中风化砂岩④层组成，地质结构较复杂，同一深度的土壤电阻率值相差较小，同一位置随着深度的增大，土壤
电阻率的变化是由于地层干湿度和地层变化引起。

不同深度的电阻率值见下表：
土壤电阻率一览表。

电阻率测试报告湖北华迪工程勘察院二一一年六月十四日资格证书编号:171110-kj电阻率测试报告测试人：刘松编写人：刘松审核人：王正国湖北华迪工程勘察院二一一年六月十四日一、工程概况荆门星球35KV变电站位于荆门星球家居广场南部，我院于6月初接到鄂西北工程勘察公司的委托，当天组织人员设备进场勘察，于第二天完成该地段全部外业工作。

此次外业工作采用多功能直流电法仪，运用四极法进行电阻率测试，实际工作见表1-1~表1-3，各勘探孔具体位置详见《勘探点平面布置图》二、场地工程地质条件概况根据工程地质钻探和原位测试资料，本次变电站勘察所揭露的地层主要为：第四系全新统（Q4）填土和新近系上新统（N2）强风化、中风化泥灰岩组成，现将勘察区的各地层分述如下：（1）第四系全新统地层（Q4ml）：主要组成为粘土、亚粘土、砂土层等组成，在勘察段内，该层厚度约为0.6m，层底标高在177.63~171.30m。

（2）新近系上新统（N2）：主要由强风化泥灰岩组成，在勘察段内，该层厚度约为8m，层底标高在170.83~162.75m。

（3）新近系上新统（N2）：主要由中风化泥灰岩组成，在勘察段内，该层未揭穿，最大揭露厚度约为7.5m三、场地电阻率测量成果及设计参数表1-1 实测视电阻率成果表（k1）表1-2 实测视电阻率成果表（k2）表1-3 实测视电阻率成果表（k3）表2 土壤电阻率设计建议值四、土对建筑材料的腐蚀性评价场地岩土层的实测视电阻率值均小于50欧·米且大于20欧·米，根据《岩土工程勘察规范》（GB50021—2001）（2009年版）12.2.5的规定，取各指标中腐蚀等级最高者考虑，故该场地土层对钢结构具中腐蚀性，因此对构架设备进行施工时，应适当采取防腐措施。

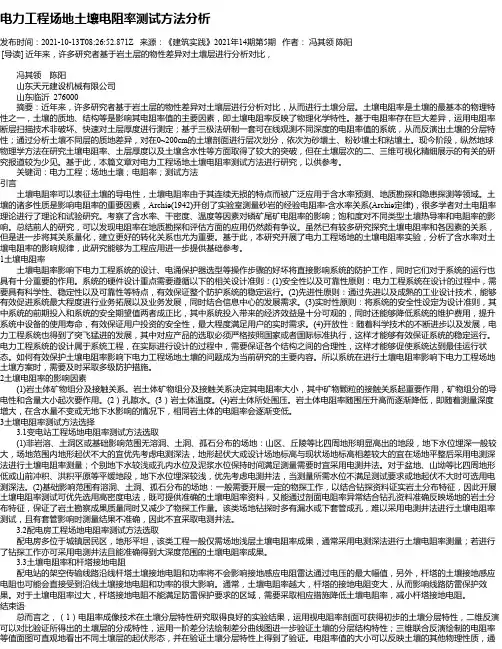

电力工程场地土壤电阻率测试方法分析发布时间：2021-10-13T08:26:52.871Z 来源：《建筑实践》2021年14期第5期作者：冯其领陈阳[导读] 近年来，许多研究者基于岩土层的物性差异对土壤层进行分析对比，冯其领陈阳山东天元建设机械有限公司山东临沂 276000摘要：近年来，许多研究者基于岩土层的物性差异对土壤层进行分析对比，从而进行土壤分层。

土壤电阻率是土壤的最基本的物理特性之一，土壤的质地、结构等是影响其电阻率值的主要因素，即土壤电阻率反映了物理化学特性。

基于电阻率存在巨大差异，运用电阻率断层扫描技术非破坏、快速对土层厚度进行测定；基于三极法研制一套可在线观测不同深度的电阻率值的系统，从而反演出土壤的分层特性；通过分析土壤不同层的质地差异，对在0~200cm的土壤剖面进行层次划分，依次为砂壤土、粉砂壤土和粘壤土。

现今阶段，纵然地球物理学方法在研究土壤电阻率、土层厚度以及土壤含水性等方面取得了较大的突破，但在土壤层次的二、三维可视化精细展示的有关的研究报道较为少见。

基于此，本篇文章对电力工程场地土壤电阻率测试方法进行研究，以供参考。

关键词：电力工程；场地土壤；电阻率；测试方法引言土壤电阻率可以表征土壤的导电性，土壤电阻率由于其连续无损的特点而被广泛应用于含水率预测、地质勘探和隐患探测等领域。

土壤的诸多性质是影响电阻率的重要因素，Archie(1942)开创了实验室测量砂岩的经验电阻率-含水率关系(Archie定律)，很多学者对土电阻率理论进行了理论和试验研究。

考察了含水率、干密度、温度等因素对磷矿尾矿电阻率的影响；饱和度对不同类型土壤热导率和电阻率的影响。

总结前人的研究，可以发现电阻率在地质勘探和评估方面的应用仍然颇有争议。

虽然已有较多研究探究土壤电阻率和各因素的关系，但是进一步将其关系量化，建立更好的转化关系也尤为重要。

基于此，本研究开展了电力工程场地的土壤电阻率实验，分析了含水率对土壤电阻率的影响规律，此研究能够为工程应用进一步提供基础参考。

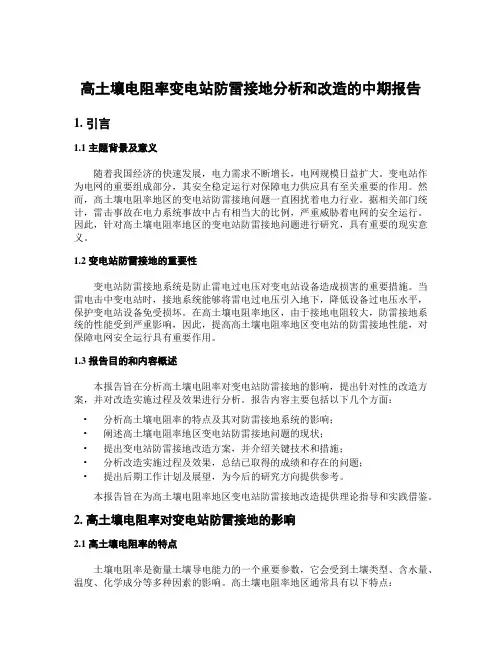

高土壤电阻率变电站防雷接地分析和改造的中期报告1. 引言1.1 主题背景及意义随着我国经济的快速发展，电力需求不断增长，电网规模日益扩大。

变电站作为电网的重要组成部分，其安全稳定运行对保障电力供应具有至关重要的作用。

然而，高土壤电阻率地区的变电站防雷接地问题一直困扰着电力行业。

据相关部门统计，雷击事故在电力系统事故中占有相当大的比例，严重威胁着电网的安全运行。

因此，针对高土壤电阻率地区的变电站防雷接地问题进行研究，具有重要的现实意义。

1.2 变电站防雷接地的重要性变电站防雷接地系统是防止雷电过电压对变电站设备造成损害的重要措施。

当雷电击中变电站时，接地系统能够将雷电过电压引入地下，降低设备过电压水平，保护变电站设备免受损坏。

在高土壤电阻率地区，由于接地电阻较大，防雷接地系统的性能受到严重影响，因此，提高高土壤电阻率地区变电站的防雷接地性能，对保障电网安全运行具有重要作用。

1.3 报告目的和内容概述本报告旨在分析高土壤电阻率对变电站防雷接地的影响，提出针对性的改造方案，并对改造实施过程及效果进行分析。

报告内容主要包括以下几个方面：•分析高土壤电阻率的特点及其对防雷接地系统的影响；•阐述高土壤电阻率地区变电站防雷接地问题的现状；•提出变电站防雷接地改造方案，并介绍关键技术和措施；•分析改造实施过程及效果，总结已取得的成绩和存在的问题；•提出后期工作计划及展望，为今后的研究方向提供参考。

本报告旨在为高土壤电阻率地区变电站防雷接地改造提供理论指导和实践借鉴。

2. 高土壤电阻率对变电站防雷接地的影响2.1 高土壤电阻率的特点土壤电阻率是衡量土壤导电能力的一个重要参数，它会受到土壤类型、含水量、温度、化学成分等多种因素的影响。

高土壤电阻率地区通常具有以下特点：•土壤类型以砂土、砂壤土为主，粘土含量较低；•土壤含水量较低，干燥季节尤为明显；•地下水位较低，土壤孔隙度较小；•土壤温度受气候影响较大，昼夜温差和季节温差较明显。

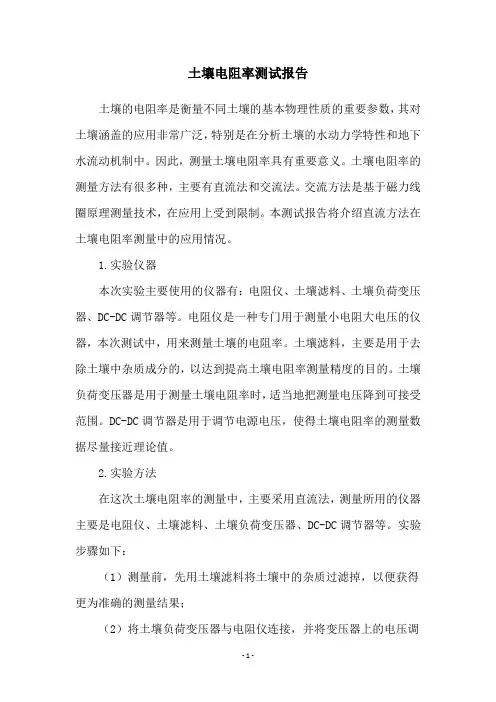

土壤电阻率测试报告土壤的电阻率是衡量不同土壤的基本物理性质的重要参数，其对土壤涵盖的应用非常广泛，特别是在分析土壤的水动力学特性和地下水流动机制中。

因此，测量土壤电阻率具有重要意义。

土壤电阻率的测量方法有很多种，主要有直流法和交流法。

交流方法是基于磁力线圈原理测量技术，在应用上受到限制。

本测试报告将介绍直流方法在土壤电阻率测量中的应用情况。

1.实验仪器本次实验主要使用的仪器有：电阻仪、土壤滤料、土壤负荷变压器、DC-DC调节器等。

电阻仪是一种专门用于测量小电阻大电压的仪器，本次测试中，用来测量土壤的电阻率。

土壤滤料，主要是用于去除土壤中杂质成分的，以达到提高土壤电阻率测量精度的目的。

土壤负荷变压器是用于测量土壤电阻率时，适当地把测量电压降到可接受范围。

DC-DC调节器是用于调节电源电压，使得土壤电阻率的测量数据尽量接近理论值。

2.实验方法在这次土壤电阻率的测量中，主要采用直流法，测量所用的仪器主要是电阻仪、土壤滤料、土壤负荷变压器、DC-DC调节器等。

实验步骤如下：（1）测量前，先用土壤滤料将土壤中的杂质过滤掉，以便获得更为准确的测量结果；（2）将土壤负荷变压器与电阻仪连接，并将变压器上的电压调至指定电压；（3）将目标土壤放入变压器中，并用DC-DC调节器对放置土壤的电压进行调节，使之尽量接近变压器上的电压；（4）启动电阻仪，根据变压器上的电压和读取出来的电压，按照公式计算出电阻值；（5）经计算所得的电阻值即为土壤电阻率。

3.实验结果本次实验采用直流法测量土壤的电阻率，经过实验，得出的结果如下表所示：表1：土壤电阻率实验结果|壤样品 |阻值（Ω） || ------------ | --------------- ||品A | 1.7×10^4 ||品B | 2.3×10^4 ||品C | 3.2×10^4 ||品D | 4.9×10^4 |从结果可以看出，样品A、B、C、D的土壤电阻率分别为1.7×10^4Ω、2.3×10^4Ω、3.2×10^4Ω、4.9×10^4Ω。

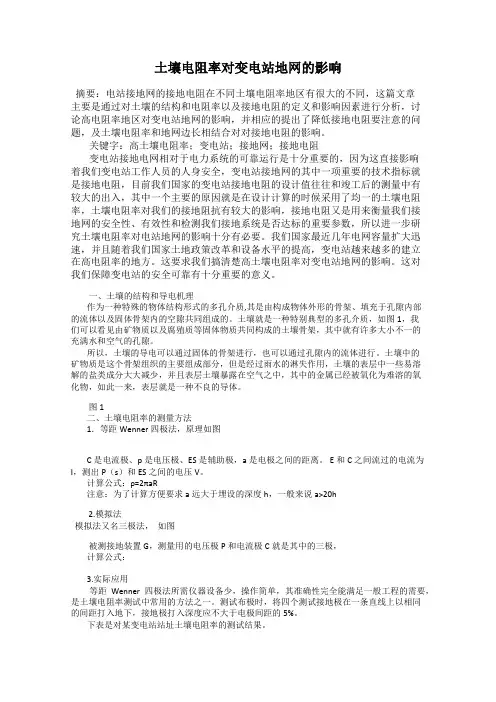

土壤电阻率对变电站地网的影响摘要：电站接地网的接地电阻在不同土壤电阻率地区有很大的不同，这篇文章主要是通过对土壤的结构和电阻率以及接地电阻的定义和影响因素进行分析，讨论高电阻率地区对变电站地网的影响，并相应的提出了降低接地电阻要注意的问题，及土壤电阻率和地网边长相结合对对接地电阻的影响。

关键字：高土壤电阻率；变电站；接地网；接地电阻变电站接地电网相对于电力系统的可靠运行是十分重要的，因为这直接影响着我们变电站工作人员的人身安全，变电站接地网的其中一项重要的技术指标就是接地电阻，目前我们国家的变电站接地电阻的设计值往往和竣工后的测量中有较大的出入，其中一个主要的原因就是在设计计算的时候采用了均一的土壤电阻率，土壤电阻率对我们的接地阻抗有较大的影响，接地电阻又是用来衡量我们接地网的安全性、有效性和检测我们接地系统是否达标的重要参数，所以进一步研究土壤电阻率对电站地网的影响十分有必要。

我们国家最近几年电网容量扩大迅速，并且随着我们国家土地政策改革和设备水平的提高，变电站越来越多的建立在高电阻率的地方。

这要求我们搞清楚高土壤电阻率对变电站地网的影响。

这对我们保障变电站的安全可靠有十分重要的意义。

一、土壤的结构和导电机理作为一种特殊的物体结构形式的多孔介质,其是由构成物体外形的骨架、填充于孔隙内部的流体以及固体骨架内的空隙共同组成的。

土壤就是一种特别典型的多孔介质，如图1，我们可以看见由矿物质以及腐殖质等固体物质共同构成的土壤骨架，其中就有许多大小不一的充满水和空气的孔隙。

所以，土壤的导电可以通过固体的骨架进行，也可以通过孔隙内的流体进行。

土壤中的矿物质是这个骨架组织的主要组成部分，但是经过雨水的淋失作用，土壤的表层中一些易溶解的盐类成分大大减少，并且表层土壤暴露在空气之中，其中的金属已经被氧化为难溶的氧化物，如此一来，表层就是一种不良的导体。

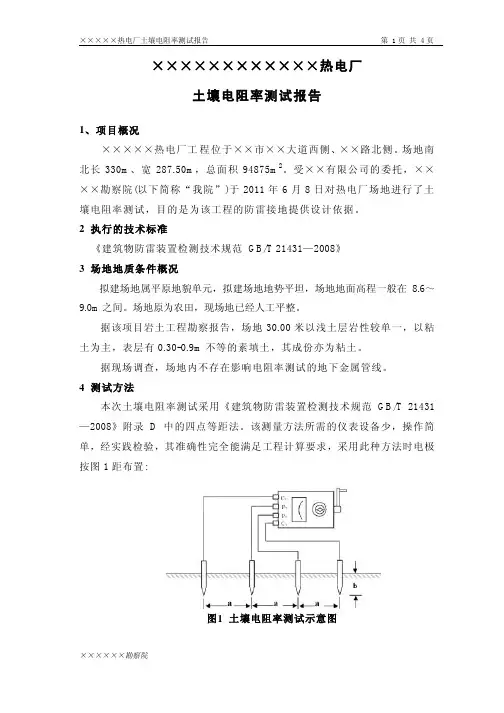

图1二、土壤电阻率的测量方法1．等距Wenner四极法，原理如图C是电流极、p是电压极、ES是辅助极，a是电极之间的距离。

土壤电阻率测试报告1.目的。

本次测试的目的是对某地区的土壤电阻率进行测量，以了解其土壤结构特点，为该地区的工程建设提供参考。

2.测试地点及时间。

测试地点位于某省某市某县乡村，测试时间为20xx年xx月xx日。

3.测试方法。

测试采用的是四探针法，具体步骤如下：1）在测试区域内选取合适的测试点，清除泥土，使得电极能够有效接触土壤。

2）按照一定的间距，分别安放四个电极，分别为A、B、M1、M2，其中A、B电极用于注入电流，M1、M2电极用于检测电位差。

3）按照一定的顺序测量电阻率，每次测量应保持电流强度不变，记录检测电极间的电位差值和电流值，并计算出该点的电阻率。

4.测试数据及分析。

在对测试数据进行统计和分析之前，需要提前了解土壤电阻率相关的一些基本知识，如电阻率的定义、单位、测量方法等。

在本次测试中，我们测量得到的一些数据如下：|测试点|A-B电流（mA）|M1-M2电压（mV）|电阻率（Ω·m）|。

|:----:|:----------:|:------------:|:----------:|。

|1|0.5|40|2000|。

|2|1.0|80|2000|。

|3|2.0|160|2000|。

|4|4.0|320|2000|。

通过对数据的分析，我们可以得出以下结论：1）测试点1、2、3、4的电阻率均为2000Ω·m左右，说明该地区土壤的电阻率相对稳定，变化较小。

2）电流强度与电压值呈正相关关系，即电流越大、电压值越高，电阻率也越大，反之亦然。

3）该地区的土壤电阻率与其他地区相比存在一定的差异，这可能与该地区的土壤类型、含水量等因素有关。

5.结论。

通过本次测试，我们了解了该地区土壤电阻率的一些基本情况，该地区土壤电阻率相对稳定，变化较小，但与其他地区存在一定的差异。

测试结果为该地区的工程建设提供了有力的参考，对于相关决策具有重要意义。

布贾加里水电站土壤电阻率测试分析布贾加里水电站装机255MW，是目前乌干达最大水电站，其接地系统的稳定是该电站及其电网安全运行的基本保证。

土壤电阻率测试是为了进行可靠的接地设计，而土壤电阻率的高低又是直接影响接地网电阻的重要条件，对正确设计起着决定性作用。

本文介绍了布贾加里水电站土壤电阻率的测试方法，对土壤电阻率的测试成果作出简要分析，并为今后相应工程的施工设计提供借鉴。

标签：布贾加里水电站；土壤电阻率；测试一、前言乌干达位于东部非洲高原，水力资源丰富，境内有世界第二大淡水湖——维多利亚湖及尼罗河等，多急流与瀑布，适于水电开发。

布贾加里水电站位于维多利亚尼罗河上，距乌干达第二大城市金甲市10公里处。

布贾加里水电站总装机容量255MW，机组单机额定容量51MW，建成后是乌干达目前仅有的两个水电站中最大的一个，其接地系统是电站乃至其国家电网安全运行的基本保证之一，它主要作为电站所有设备的工作、保护接地，接地系统的接地电阻大小是该电站重要要求之一。

对于接地装置而言，要求其接地电阻尽可能小，散流面积尽可能大，因为接地电阻越小，散流越快，接触悬浮电压也越小。

而决定接地电阻大小的主要因素有土壤电阻率，接地体的尺寸、形状及埋入深度，接地线的大小材质与接地体的连接等，而土壤电阻率的高低又是直接影响接地电阻大小的先决条件。

因此，测试土壤电阻率，对接地装置的正确设计起着决定性作用。

本次土壤电阻率测试点多，测试要求高。

是我方在现场测试作出报告后提供与外方进行接地系统设计。

根据现场情况，我们进行了测试优化，力求最短的时间对电阻率进行准确的测试。

外方业主、设计对测试报告和成果准确性一致认同，说明我们的测试是成功的。

二、测试方法测量土壤电阻率的方法较多，如土壤取样分析、双回路互感法、自感法、线圈法、偶极法以及四电极法等。

四电极法通过实践检验，其准确性完全能满足工程计算要求，这种测量方法所需仪表设备少，操作简单，成为工程设计中的一种常用的方法。

广西金桂二期中配110kV变电站土壤电阻率测量成果说明书广西基础勘察工程有限责任公司建设部甲级勘察证：201007-kj号二0一一年四月广西金桂二期中配110kV变电站土壤电阻率测量成果说明书工程负责：梁宁克校对：周永炼审核：沈健审定：沈雁明总经理：夏志永广西基础勘察工程有限责任公司建设部甲级勘察证：201007-kj号二0一一年四月目录1、工程概况 (1)2、地址概况 (1)3、野外工作方法与技术 (1)4、土壤电阻率分布特点 (1)附图：1、测试点平面位置图（1张）2、土壤电阻率等值线图（4张）1、工程概况广西金桂二期中配110kV变电站施工图设计阶段的任务要求测量土壤电阻率，深度为5m、10m、20m、30m。

野外工作于2011年4月20日进行，共完成测试点15个。

勘察期间多为阴天的气候条件。

2、地址概况本工程新建广西金桂二期中配110kV变电站一座，位于钦州港口区大揽坪，占地面积约为63.36×22.00㎡，地上4层，主变3个及电缆层、竖井等配套设施，框架结构，基础型式及整平标高等未确定。

地貌上属丘陵地貌，地形较平坦，经钻探证实和资料收集，场地内地层主要有第四系素填土①层，粉质粘土②层，强风化砂岩③层，中风化砂岩④层组成。

3、野外工作方法与技术测试点的布置原则上以勘探剖面为准，按网格进行布置，详细位置见土壤电阻率等值线图。

测量方法采用电阻率法对称四级测试装置，电极距最大取AB/2为65m，最小为AB/2为1.5米，MN/1为1.5米~12米。

电阻率测量仪为DWD-2A型微机电侧仪，严格按照SDCJ-81-88《电力工程物探技术规定》执行。

4、土壤电阻率分布特点不同深度的土壤电阻率值的分布见《深度为5m、10m、20m、30m的土壤电阻率等值线图》，经过地形改正，侧出的土壤电阻率值特点如下：（1）深度AB/2=5m，场地范围内土壤电阻率最大值为311Ω·m，最小值为98Ω·m。

土壤电阻率测量技术应用研究何良石艺[1]中国地质大学，[2]中南电力设计院一.工程简况电力系统的接地问题是一个看似简单、而实际上却非常复杂又至关重要的问题。

它是维护电力系统安个可靠运行、保障运行人员和电气设备安全的根本保证和重要措施。

特别是随着我国电力事业的飞速发展，电网规模不断扩大，系统电压等级不断提高，系统容量的不断增大，接地短路电流亦越来越大，一个安全有效的接地装置显得越来越重要。

接地电阻值是发电厂、变电站接地系统的.主要技术指标。

接地电阻的变化直接关系到电力系统的安全运行。

实际工作中，电阻率测试偏小，会造成安全上的隐患。

电阻率测试偏大，又会造成不必要的资源浪费。

如何简便、准确地测量接地电阻是长期困扰电力工作者的一大难题。

本工程通过研究影响土壤电阻率的影响因素，对比不同的测试方法，总结和提出土壤电阻率测试中应注意的问题以及改进方法。

二.土壤电阻率及其影响因素2.1什么是电阻率：表征某种物质导电性的参数是电阻率ρ。

在国际单位制中，某种物质的电阻率被定义为电流垂直通过每边长度为一M的立方体均匀物质时，所遇到的电阻值。

电阻率的单位为欧姆M，记作Ωm。

显然，物质的导电性愈好，其电阻率值愈小，反之，如果某种物质的电阻率很大，则该物质的导电性很差。

我们知道，自然状态下的岩石土壤是由各种固体矿物组成的，并且或多或少都含有一定数量的孔隙水。

因此，研究岩石土壤的导电性，必须分别考察它的组成成分——固体矿物和孔隙水的导电性。

按照导电机制可将固体矿物为分三种类型：金属导体、半导体和固体电解质。

金属导体的导电性十分好，其电阻率ρ值很低，一般ρ≤10－6Ωm；大多数金属矿物属于半导体其电阻率高于金属导体，通常ρ＝10－６～ 1０６Ωm；固体电解质的电阻率非常大。

几乎所有的天然岩石都或多或少地含有水分。

这些存在岩石裂隙或孔隙中的水分(统称孔隙水>通常对岩、矿石的导电性质有影响。

纯的蒸馏水的导电性极差，几乎可以看成是缘绝体。

正路110kv送电线路工程土壤电阻率测试成果报告兰州江明水利水电工程设计咨询有限公司二零一五年八月核准：巨江审查：段小燕校核：编写：项目负责：目录1、任务来源及项目概况2、场地地质条件简况3、工作原理与技术3.1工作方法3.2工作原理4、执行的技术标准5、野外测试工作布置5.1测区地球物理特征5.2使用的仪器和原始资料质量5.3测试工作布置6、土壤电阻率测试成果资料7、结论1、任务来源及项目概况受浙江博奇电力科技有限公司的委托，兰州江明水利水电工程设计咨询有限公司对拟建的正路110kv送电线路工程部分塔基（塔位）进行了地基土电阻率测试工作，目的是为该工程的防雷接地提供设计依据。

线路长度21.87km,新建杆塔83基。

综合岩土工程勘察等级属乙级（工程重要性等级二级、场地复杂程度等级二级、地基复杂程度等级二级）。

本次土壤电阻率测试工作于2015年7月23日完成，共测试了5个塔位，即34#塔位、39#塔位、40#塔位、78#塔位和79#塔位，完成电阻率测试数据180个。

2、场地地质条件简况2.1地形地貌正路110kv送电线路J1至J4段属第四系冲～洪积平原地貌，J4至J6段属丘陵地貌，J6至J10段属中低山地貌；沿线地形：平地41%、丘陵19%、山地40%，沿线海拔高度2070～2340m，场址区交通便利。

2.2 地层结构沿线出露的地层有第四系耕植层、冲～洪积层及基岩组成，现按岩性自上而下分述如下：①耕土（Q4pd）：深灰黄色，稍湿，松散～稍密，主要由粉质粘土、砂土及植物根系组成；主要分布于冲～洪积平原地貌中，平均厚度0.50m。

②粉土（Q4al+pl）：土黄色，稍湿，稍密，摇振反应迅速，无光泽反应，干强度及韧性均低，含砾砂约25％，蜂窝状结构；主要分布于冲～洪积平原及丘陵地貌中，平均厚度1.50m。

③粉砂（Q4al+pl）：褐灰色，稍湿，稍密，颗粒组成均匀，单粒结构，成分以石英、长石及云母为主；主要分布于冲～洪积平原及正路变附近，平均厚度1.40m。

电阻率测试报告湖北华迪工程勘察院二 一一年六月十四日资格证书编号:171110-kj电阻率测试报告测试人：刘松编写人：刘松审核人：王正国湖北华迪工程勘察院二一一年六月十四日一、工程概况荆门星球35KV变电站位于荆门星球家居广场南部，我院于6月初接到鄂西北工程勘察公司的委托，当天组织人员设备进场勘察，于第二天完成该地段全部外业工作。

此次外业工作采用多功能直流电法仪，运用四极法进行电阻率测试，实际工作见表1-1~表1-3，各勘探孔具体位置详见《勘探点平面布置图》二、场地工程地质条件概况根据工程地质钻探和原位测试资料，本次变电站勘察所揭露的地层主要为：第四系全新统（Q4）填土和新近系上新统（N2）强风化、中风化泥灰岩组成，现将勘察区的各地层分述如下：（1）第四系全新统地层（Q4ml）：主要组成为粘土、亚粘土、砂土层等组成，在勘察段内，该层厚度约为0.6m，层底标高在~171.30m。

（2）新近系上新统（N2）：主要由强风化泥灰岩组成，在勘察段内，该层厚度约为8m，层底标高在~162.75m。

（3）新近系上新统（N2）：主要由中风化泥灰岩组成，在勘察段内，该层未揭穿，最大揭露厚度约为7.5m三、场地电阻率测量成果及设计参数表1-1 实测视电阻率成果表（k1）表1-2 实测视电阻率成果表（k2）表1-3 实测视电阻率成果表（k3）表2 土壤电阻率设计建议值四、土对建筑材料的腐蚀性评价场地岩土层的实测视电阻率值均小于50欧·米且大于20欧·米，根据《岩土工程勘察规范》（GB50021—2001）（2009年版）12.2.5的规定，取各指标中腐蚀等级最高者考虑，故该场地土层对钢结构具中腐蚀性，因此对构架设备进行施工时，应适当采取防腐措施。

附录 A （资料性附录）土壤和水的电阻率参考值附 录 B （资料性附录）深度变化法土壤模型分析典型实例接地棒的打入深度为l 1至l n ，表B.1显示了一组样本的测量值。

与l 相比接地棒的半径r 很小，可利用式（3）计算每一个测量值对应的视在电阻率。

式（3）的推导是基于均匀土壤电阻率的假设，所以计算的视在土壤电阻率为近似值。

埋在均匀土壤中的接地棒接地电阻的计算公式为：2ln 2l R l rρπ=（1） 或4[ln()1]2lR l rρπ=- （2） 式中：ρ ——视在土壤电阻率； R ——接地棒接地电阻； r ——接地棒半径； l ——接地棒埋深。

不同的近似值选用不同的公式。

推导出视在电阻率的公式为：24ln()1a R l l rπρ=- （3）将与对应的l 值绘成曲线，可看出土壤电阻率随埋深变化的情况。

假设表B.1的现场测试数据得出如图B.1(a)和B.1(b)所示的曲线。

这些曲线通过数学推导拟合了双层土壤模型。

从曲线可知，图B.1(a)所示的土壤构造至少可分为两层。

在上层土壤（深0m~6m ），土壤电阻率接近300 Ω·m 。

下层土壤导电性更好，土壤电阻率接近100 Ω·m 。

因此，可直观地建立一个两层土壤模型。

在图B.1(b)中，上层土壤的深度约为6 m ，土壤电阻率约为100Ω·m 。

然而，从曲线上无法直观地得到下层土壤的真实值。

下层的土壤电阻率看似接近于250Ω·m ，而其真实值却为300Ω·m 。

通过增加测量次数有助于获得每一层的土壤电阻率，但每一层土壤的厚度有时很难确定，而且极棒埋深继续增大可能较困难且导致成本增加。

此时，可根据所测的数据，用数值分析方法或借助专用计算软件获得等效土壤模型效果更好。

表B.1 用于推导双层土壤模型的三点法现场测量值050100150200250300350`10203040505010015020025001020304050接地棒打入深度（m ）视在土壤电阻率与接地棒打入深度之间的关系视在土壤电阻率与接地棒打入深度之间的关系接地棒打入深度（m ）视在土壤电阻率(Ω·m )12=300=100 6.1h ρρ=,,12=300=100 6.1h ρρ=,,（a ） （b ）图B.1 深度与数学推导的现场测量值的关系曲线。
