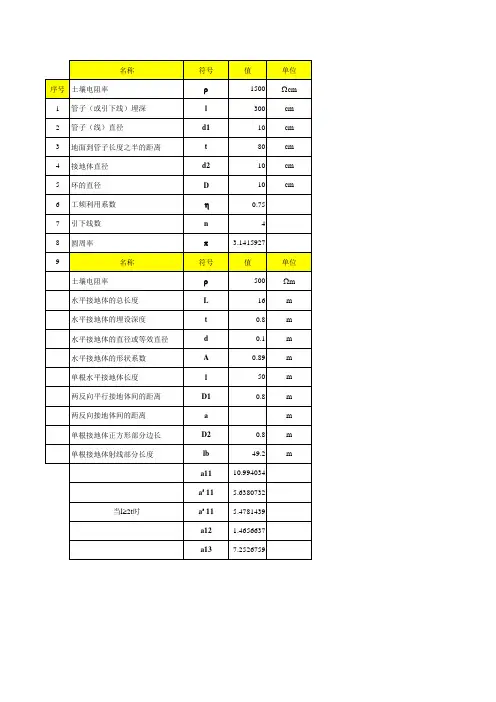

大地导电率和土壤电阻率ABMN计算表
- 格式:xls
- 大小:16.00 KB
- 文档页数:2
土壤电阻率详解土壤电阻率是单位长度土壤电阻的平均值,单位是欧姆•米。
土壤电阻率是接地工程计算中一个常用的参数,直接影响接地装置接地电阻的大小、地网地面电位分布、接触电压和跨步电压。
土壤电阻率是决定接地体电阻的重要因素,为了合理设计接地装置,必须对土壤电阻率进行实测,以便用实测电阻率做接地电阻的计算参数。
测量土壤电阻率的方法之一是对接地体进行接地电阻测量,测得接地体接地电阻后,再按下面的公式计算土壤电阻率。
用钢管或圆钢作接地体时ρ=2πRjL/(ln(4L/d))=RjL/(0.336lg(4L/d))Ωcm其中L为钢管或圆钢入地长度,单位md为钢管或圆钢直径,单位mRj为测出的接地电阻值,单位Ω用扁钢作接地体时ρ=2πRjL/(ln(2L^2/(bh)))=RjL/(0.336lg(2L^2/(bh)))Ωcm其中L为扁钢长度,单位mb为扁钢厚度,单位mh为埋设深度,单位m。
上述方法有个缺点,就是由于存在接地电阻的影响,可能造成很大误差,如果地层结构不均匀,计算出来的土壤电阻率也随着接地体的尺寸和埋设方式不同而变化。
所以,有时也采用图B.1所示的四级法进行测量。
四个电极分布在一条直线上,电极的插入深度h应小于极间距离a的1/20,根据电流表A和电压表V的指示,即可算出土壤电阻率ρ=2πaV/I其中ρ为计算土壤电阻率,单位ΩcmU为测量电压,单位VI为测量电流,单位Aa为极间距离,单位m降低土壤电阻率的措施(1)换土用电阻率较低的黑土、粘土和砂质粘土等替换电阻率较高的土壤。
一般换掉接地体上部1/3长度、周围0.5米以内的土壤。
(2)深埋如果接地点的深层土壤电阻率较低,可适当增加接地体的埋入深度。
深埋还可以不考虑土壤冻结和干枯所增加电阻率的影响。
(3)外引接地通过金属引线将接地体埋设在附近土壤电阻率较低的地点。
(4)化学处理在接地点的土壤中混入炉渣、木炭粉、食盐等化学物质,以及采用专用的化学降阻剂,可以有效地降低土壤电阻率。

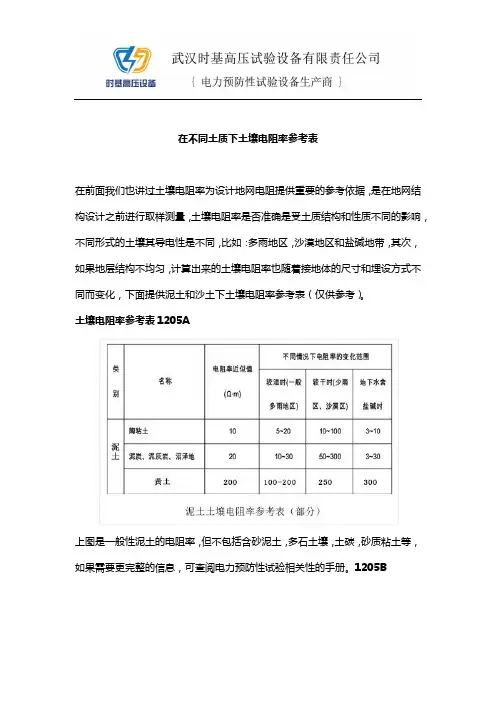

在不同土质下土壤电阻率参考表
在前面我们也讲过土壤电阻率为设计地网电阻提供重要的参考依据,是在地网结构设计之前进行取样测量,土壤电阻率是否准确是受土质结构和性质不同的影响,不同形式的土壤其导电性是不同,比如:多雨地区,沙漠地区和盐碱地带,其次,如果地层结构不均匀,计算出来的土壤电阻率也随着接地体的尺寸和埋设方式不同而变化,下面提供泥土和沙土下土壤电阻率参考表(仅供参考)。
土壤电阻率参考表1205A
上图是一般性泥土的电阻率,但不包括含砂泥土,多石土壤,土碳,砂质粘土等,如果需要更完整的信息,可查阅电力预防性试验相关性的手册。
1205B
上图是一般性泥土的电阻率,但不包括含花岗石,多岩山,碎石和深度大于10米的多岩石软质粘土等。
土壤电阻率计算方法土壤电阻率可是个很有趣的概念呢。
它简单来说就是衡量土壤导电能力的一个数值啦。
那怎么计算它呢?有一种比较常见的方法是四极法哦。
想象一下,我们在土壤里插四根电极,就像在土里种了四根特别的小柱子一样。
这四根电极按照一定的距离排列成一条直线。
然后呢,我们给外面的两根电极通上电流,再测量里面两根电极之间的电压。
根据一些物理公式,就能算出土壤电阻率啦。
这个公式有点像魔法咒语一样,土壤电阻率等于2π乘以电极间距再乘以测量得到的电压,然后除以通入的电流。
不过可别被这个公式吓到,就像做游戏一样,按照步骤来就好啦。
还有一种温纳法,也是和四极法类似的原理呢。
它也是通过布置电极,测量电压和电流,不过电极之间的距离关系有点小不同。
就好像是同一个游戏的不同玩法。
另外呀,如果知道土壤的一些基本性质,也能大致估算土壤电阻率哦。
比如说土壤的类型,像沙土、黏土这些。
沙土的颗粒比较大,水分容易流失,它的电阻率通常会比较高,就像那种比较调皮不太听话的小朋友,不容易让电流通过呢。
黏土就不一样啦,黏土比较细腻,能留住水分,电阻率相对就低一些,就像个贴心的小助手,电流在里面跑得比较顺畅。
要是知道土壤的湿度、温度这些,也能对土壤电阻率有个大概的判断。
湿度大的时候,就好像给土壤加了润滑油,电流更容易传导,电阻率就会降低;温度低的时候呢,土壤里的离子活动就没那么活跃了,电阻率可能就会升高,就像小动物们在冷的时候都懒得动一样。
不过要准确计算土壤电阻率呀,还是要根据实际情况选择合适的测量方法。
而且在测量的时候,要尽可能地保证测量环境的稳定,不要有太多干扰因素。
就像我们专心做一件事的时候,可不想被打扰一样。
如果测量的时候周围有大型金属物体或者有其他电流源,那测量结果可能就不准啦。
所以呀,计算土壤电阻率是个既有趣又需要细心对待的事情呢。
土壤电阻率详解土壤电阻率是单位长度土壤电阻的平均值,单位是欧姆•米。
土壤电阻率是接地工程计算中一个常用的参数,直接影响接地装置接地电阻的大小、地网地面电位分布、接触电压和跨步电压。
土壤电阻率是决定接地体电阻的重要因素,为了合理设计接地装置,必须对土壤电阻率进行实测,以便用实测电阻率做接地电阻的计算参数。
测量土壤电阻率的方法之一是对接地体进行接地电阻测量,测得接地体接地电阻后,再按下面的公式计算土壤电阻率。
用钢管或圆钢作接地体时ρ=2πRjL/(ln(4L/d))=RjL/(0.336lg(4L/d))Ωcm其中L为钢管或圆钢入地长度,单位md为钢管或圆钢直径,单位mRj为测出的接地电阻值,单位Ω用扁钢作接地体时ρ=2πRjL/(ln(2L^2/(bh)))=RjL/(0.336lg(2L^2/(bh)))Ωcm其中L为扁钢长度,单位mb为扁钢厚度,单位mh为埋设深度,单位m。
上述方法有个缺点,就是由于存在接地电阻的影响,可能造成很大误差,如果地层结构不均匀,计算出来的土壤电阻率也随着接地体的尺寸和埋设方式不同而变化。
所以,有时也采用图B.1所示的四级法进行测量。
四个电极分布在一条直线上,电极的插入深度h应小于极间距离a的1/20,根据电流表A和电压表V的指示,即可算出土壤电阻率ρ=2πaV/I其中ρ为计算土壤电阻率,单位ΩcmU为测量电压,单位VI为测量电流,单位Aa为极间距离,单位m降低土壤电阻率的措施(1)换土用电阻率较低的黑土、粘土和砂质粘土等替换电阻率较高的土壤。
一般换掉接地体上部1/3长度、周围0.5米以内的土壤。
(2)深埋如果接地点的深层土壤电阻率较低,可适当增加接地体的埋入深度。
深埋还可以不考虑土壤冻结和干枯所增加电阻率的影响。
(3)外引接地通过金属引线将接地体埋设在附近土壤电阻率较低的地点。
(4)化学处理在接地点的土壤中混入炉渣、木炭粉、食盐等化学物质,以及采用专用的化学降阻剂,可以有效地降低土壤电阻率。

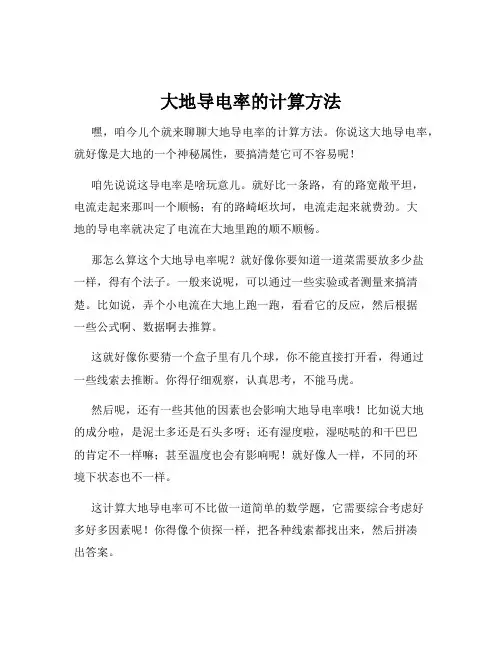

大地导电率的计算方法嘿,咱今儿个就来聊聊大地导电率的计算方法。
你说这大地导电率,就好像是大地的一个神秘属性,要搞清楚它可不容易呢!咱先说说这导电率是啥玩意儿。
就好比一条路,有的路宽敞平坦,电流走起来那叫一个顺畅;有的路崎岖坎坷,电流走起来就费劲。
大地的导电率就决定了电流在大地里跑的顺不顺畅。
那怎么算这个大地导电率呢?就好像你要知道一道菜需要放多少盐一样,得有个法子。
一般来说呢,可以通过一些实验或者测量来搞清楚。
比如说,弄个小电流在大地上跑一跑,看看它的反应,然后根据一些公式啊、数据啊去推算。
这就好像你要猜一个盒子里有几个球,你不能直接打开看,得通过一些线索去推断。
你得仔细观察,认真思考,不能马虎。
然后呢,还有一些其他的因素也会影响大地导电率哦!比如说大地的成分啦,是泥土多还是石头多呀;还有湿度啦,湿哒哒的和干巴巴的肯定不一样嘛;甚至温度也会有影响呢!就好像人一样,不同的环境下状态也不一样。
这计算大地导电率可不比做一道简单的数学题,它需要综合考虑好多好多因素呢!你得像个侦探一样,把各种线索都找出来,然后拼凑出答案。
咱再打个比方,这就好比你要搭积木,你得知道每个积木的形状、大小,然后才能搭出一个漂亮的城堡。
计算大地导电率也是一样,你得把那些复杂的因素都搞清楚,才能得出一个准确的结果。
你想想看,如果大地导电率算错了,那会怎么样呢?就好像你走在路上,本以为是条平坦大道,结果却是个坑坑洼洼的小道,那不就容易摔跤嘛!所以啊,计算大地导电率可得认真,不能有丝毫马虎。
这可不是闹着玩的事儿呢!咱得好好研究,好好琢磨,才能把这个神秘的大地导电率给搞清楚。
总之呢,大地导电率的计算方法是个很有意思但也很有挑战性的事儿。
它需要我们有耐心,有细心,还得有智慧。
只有这样,我们才能真正揭开大地导电率的神秘面纱,让它为我们所用呀!你说是不是呢?。

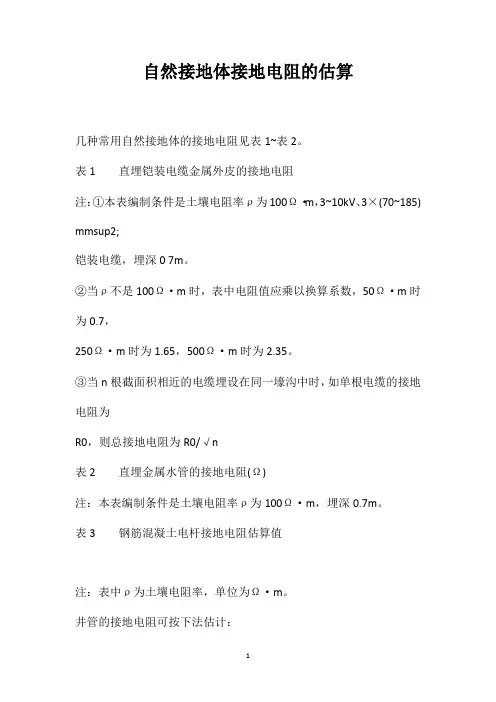

自然接地体接地电阻的估算
几种常用自然接地体的接地电阻见表1~表2。
表1 直埋铠装电缆金属外皮的接地电阻
注:①本表编制条件是土壤电阻率ρ为100Ω·m,3~10kV、3×(70~185) mmsup2;
铠装电缆,埋深0 7m。
②当ρ不是100Ω·m时,表中电阻值应乘以换算系数,50Ω·m时为0.7,
250Ω·m时为1.65,500Ω·m时为2.35。
③当n根截面积相近的电缆埋设在同一壕沟中时,如单根电缆的接地电阻为
R0,则总接地电阻为R0/√n
表2 直埋金属水管的接地电阻(Ω)
注:本表编制条件是土壤电阻率ρ为100Ω·m,埋深0.7m。
表3 钢筋混凝土电杆接地电阻估算值
注:表中ρ为土壤电阻率,单位为Ω·m。
井管的接地电阻可按下法估计:
钻井的加固管和自流井的插入管,在低土壤电阻率地区,其接地电阻为1~2Ω。
