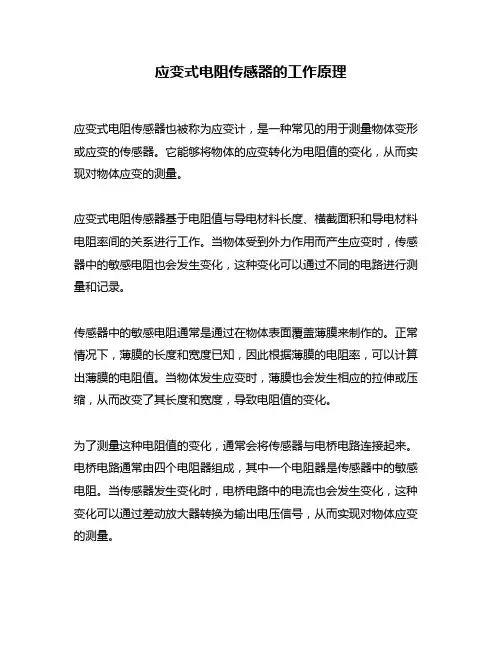

应变式电阻传感器的工作原理
应变式电阻传感器也被称为应变计，是一种常见的用于测量物体变形或应变的传感器。
它能够将物体的应变转化为电阻值的变化，从而实现对物体应变的测量。
应变式电阻传感器基于电阻值与导电材料长度、横截面积和导电材料电阻率间的关系进行工作。
当物体受到外力作用而产生应变时，传感器中的敏感电阻也会发生变化，这种变化可以通过不同的电路进行测量和记录。
传感器中的敏感电阻通常是通过在物体表面覆盖薄膜来制作的。
正常情况下，薄膜的长度和宽度已知，因此根据薄膜的电阻率，可以计算出薄膜的电阻值。
当物体发生应变时，薄膜也会发生相应的拉伸或压缩，从而改变了其长度和宽度，导致电阻值的变化。
为了测量这种电阻值的变化，通常会将传感器与电桥电路连接起来。
电桥电路通常由四个电阻器组成，其中一个电阻器是传感器中的敏感电阻。
当传感器发生变化时，电桥电路中的电流也会发生变化，这种变化可以通过差动放大器转换为输出电压信号，从而实现对物体应变的测量。
应变式电阻传感器适用于多种应用场合，例如压力测量、重量测量、振动测量、温度测量等。
传感器可以制成各种形状和大小，以适应不同的测量需求，具有灵敏度高、精度高、响应速度快等优点。
总之，应变式电阻传感器的工作原理是基于物体应变导致传感器中的电阻值发生变化。
借助电桥电路、差动放大器等器件，可以将这种变化转换为输出信号，从而实现对物体应变的测量。
传感器原理与工程应用习题一、单项选择题1、在整个测量过程中，如果影响和决定误差大小的全部因素（条件）始终保持不变，对同一被测量进行多次重复测量，这样的测量称为（ C ）A．组合测量 B．静态测量C．等精度测量 D．零位式测量1.1在直流电路中使用电流表和电压表测量负载功率的测量方法属于（ B ）。
A. 直接测量B. 间接测量C. 组合测量D. 等精度测量2、1属于传感器动态特性指标的是（ B ）A．重复性 B．固有频率 C．灵敏度 D．漂移2．1不属于传感器静态特性指标的是（ B ）A．重复性 B．固有频率 C．灵敏度 D．漂移2.2 以下那一项不属于电路参量式传感器的基本形式的是( D )。
A.电阻式B.电感式C.电容式D.电压式2.2传感器的主要功能是（ A ）。
A. 检测和转换B. 滤波和放大C. 调制和解调D. 传输和显示3.电阻式传感器是将被测量的变化转换成( B )变化的传感器。
A.电子B.电压C.电感D.电阻3.1电阻应变片配用的测量电路中，为了克服分布电容的影响，多采用（ D ）。
A．直流平衡电桥 B．直流不平衡电桥C．交流平衡电桥D．交流不平衡电桥3.2电阻应变片的初始电阻数值有多种,其中用的最多的是（ B ）。
A、60ΩB、120ΩC、200ΩD、350Ω3.3电阻应变片式传感器一般不能用来测量下列那些量（ D ）Ａ、位移Ｂ、压力Ｃ、加速度Ｄ、电流3.4直流电桥的平衡条件为（ B ）A．相邻桥臂阻值乘积相等 B．相对桥臂阻值乘积相等C．相对桥臂阻值比值相等 D．相邻桥臂阻值之和相等3.5全桥差动电路的电压灵敏度是单臂工作时的（ C ）。
A. 不变B. 2倍C. 4倍D. 6倍3.6、影响金属导电材料应变灵敏系数K的主要因素是（ B ）。
A．导电材料电阻率的变化 B．导电材料几何尺寸的变化C．导电材料物理性质的变化 D．导电材料化学性质的变化3.7、产生应变片温度误差的主要原因有（A、B ）。
电阻应变式传感器的工作原理
电阻应变式传感器是一种常用的传感器，它可以将物体的应变转化为电阻的变化，从而实现对物体应变的测量。
其工作原理主要是利用电阻在受力作用下产生的应变效应，通过测量电阻值的变化来确定物体的应变情况。
首先，我们来了解一下电阻应变式传感器的基本结构。
它由电阻应变片、支撑件、固定件、连接线等部分组成。
其中，电阻应变片是传感器的核心部件，它通常由金属材料制成，具有一定的弹性。
当外力作用于物体表面时，电阻应变片会发生形变，从而导致其电阻值发生变化。
这种变化可以通过连接线传输到测量仪器中进行检测和分析。
其次，我们来看一下电阻应变式传感器的工作原理。
当外力作用于物体表面时，物体会产生应变，即单位长度内的形变量。
电阻应变片固定在物体表面上，随着物体的应变而产生相应的形变，从而使得电阻值发生变化。
这种变化可以通过连接线传输到测量仪器中，并经过放大、滤波等处理后，最终得到物体的应变情况。
在实际应用中，电阻应变式传感器通常被安装在需要测量应变的物体表面上。
当物体受到外力作用时，电阻应变片会产生相应的应变，从而使得电阻值发生变化。
通过测量仪器对电阻值的变化进行监测和分析，就可以得到物体的应变情况。
这种测量方法简单、灵敏，可以广泛应用于工程、科研等领域。
总的来说，电阻应变式传感器的工作原理是利用电阻在受力作用下产生的应变
效应，通过测量电阻值的变化来确定物体的应变情况。
它具有结构简单、测量精度高、响应速度快等优点，因此在工程、科研等领域得到了广泛的应用。
希望通过本文的介绍，能够让大家对电阻应变式传感器有更深入的了解。
电阻式应变传感器是以电阻应变计为转换元件的传感器，其精确测量工作的原理是应变式原理。
这种应变计可以将变形能量转换为电阻值的变化，从而可以测量力、压力、扭矩、位移、加速度和温度等多种物理量。
弹性敏感元件、电阻应变计、补偿电阻和外壳组成的电阻应变式传感器，可以根据具体测量要求，设计成多种结构的形式。
还有这样的事实存在，弹性敏感元件如果受到所测量的力会产生变形，并使附着其上的电阻应变计一起变形。
目前，在测量行业内，常用的电阻应变式传感器有应变式测力传感器、应变式压力传感器、应变式扭矩传感器、应变式位移传感器、应变式加速度传感器和测温应变计等。
电阻应变式传感器的优点是精
度高，测量范围广寿命长,结构简单，频响特性好，能在恶劣条件下工作，易于实现小型化、整体化和品种多样化等。
电阻式应变传感器常见的特点有以下几点：
①精度高，测量范围广；
②使用寿命长，性能稳定可靠；
③结构简单，体积小，重量轻；
④频率响应较好，既可用于静态测量又可用于动态测量；
⑤价格低廉，品种多样，便于选择和大量使用。
蚌埠高灵传感系统工程有限公司在自主创新的基础上开发生产出力敏系列各类传感器上百个品种，各种应用仪器仪表和系统，以及各种起重机械超载保护装置，可以广泛应用于油田、化工、汽车、起重机械、建设、建材、机械加工、热电、军工、交通等领域。
公司除大规模生产各种规格的高精度、高稳定性、高可靠性常规产品外,还
可根据用户具体要求设计特殊的非标传感器,以满足用户的特殊要求。
如果您想进一步的了解，可以直接点击官网高灵传感进行在线了解。
3.1.1电阻式传感器的工作原理应变：物体在外部压力或拉力作用下发生形变的现象弹性应变：当外力去除后，物体能够完全恢复其尺寸和形状的应变弹性元件：具有弹性应变特性的物体3.1.3电阻应变式传感器电阻应变式传感器利用电阻应变片将应变转换为电阻值变化的传感器。
工作原理：当被测物理量作用于弹性元件上，弹性元件在力、力矩或压力等的作用下发生变形，产生相应的应变或位移，然后传递给与之相连的应变片，引起应变片的电阻值变化，通过测量电路变成电量输出。
输出的电量大小反映被测量的大小。
结构：应变式传感器由弹性元件上粘贴电阻应变片构成。
应用：广泛用于力、力矩、压力、加速度、重量等参数的测量。
1．电阻应变效应电阻应变片的工作原理是基于应变效应，即导体或半导体材料在外界力的作用下产生机械变形时，其电阻值相应发生变化，这种现象称为“应变效应”。
2．电阻应变片的结构基片bl电阻丝式敏感栅金属电阻应变片的结构4．电阻应变式传感器的应用（1）应变式力传感器被测物理量：荷重或力主要用途：作为各种电子称与材料试验机的测力元件、发动机的推力测试、水坝坝体承载状况监测等。
力传感器的弹性元件：柱式、筒式、环式、悬臂式等（2）应变式压力传感器主要用来测量流动介质的动态或静态压力应变片压力传感器大多采用膜片式或筒式弹性元件。
（3）应变式容器内液体重量传感器感压膜感受上面液体的压力。
（4）应变式加速度传感器用于物体加速度的测量。
依据：a=F/m。
3.2电容式传感器3.2.1电容式传感器的工作原理由绝缘介质分开的两个平行金属板组成的平板电容器，如果不考虑边缘效应，其电容量为当被测参数变化使得S 、d 或ε发生变化时，电容量C 也随之变化。
如果保持其中两个参数不变，而仅改变其中一个参数，就可把该参数的变化转换为电容量的变化，通过测量电路就可转换为电量输出。
电容式传感器可分为变极距型、变面积型和变介电常数型三种。
1．变间隙型电容传感器此时电容C 变为：式中：εg —云母的相对介电常数，εg=7；ε0—空气的介电常数，ε0=1；d 0—空气隙厚度；d g —云母片的厚度。
应变式电阻传感器的工作原理引言应变式电阻传感器是一种常用的传感器，广泛应用于测量物体的应变变化。
它的工作原理基于金属电阻的变化，通过测量电阻值的变化来获取物体的应变量。
本文将详细介绍应变式电阻传感器的工作原理及其应用。
一、应变式电阻传感器的结构应变式电阻传感器通常由弹性金属片和电阻片组成。
弹性金属片连接在被测物体上，当被测物体受到外力作用时，会发生形变，进而使弹性金属片产生应变。
应变会导致弹性金属片的长度和宽度发生微小的变化，从而改变金属电阻片的电阻值。
二、应变式电阻传感器的工作原理应变式电阻传感器的工作原理基于金属电阻与应变之间的关系。
当外力作用在被测物体上时，弹性金属片会发生微小的形变，从而引起金属电阻片的几何形状发生改变。
根据金属电阻的材料特性，电阻值随着几何形状的改变而发生变化。
应变式电阻传感器通常采用金属材料，如铜、钢等。
这些金属材料具有较小的电阻温度系数，能够提供稳定的电阻值。
当外力作用于被测物体时，弹性金属片产生应变，导致电阻值的变化。
这种电阻变化可以通过电路进行测量和记录。
三、应变式电阻传感器的应用1. 强度测量：应变式电阻传感器常用于测量材料的强度。
通过将传感器粘贴在被测物体上，当物体受到外力时，传感器测量所产生的应变，从而间接测量物体的强度。
2. 应力测量：应变式电阻传感器可用于测量材料的应力。
应力是单位面积上的力，通过测量物体的应变量，可以计算出物体的应力值。
3. 位移测量：应变式电阻传感器在位移测量中也有广泛应用。
通过将传感器安装在机械结构上，当结构发生位移时，传感器可以测量出位移的大小。
4. 压力测量：应变式电阻传感器可用于测量液体或气体的压力。
将传感器安装在压力容器中，当容器受到压力时，传感器测量所产生的应变，从而计算出压力值。
结论应变式电阻传感器通过测量金属电阻的变化，实现对物体应变量的测量。
其工作原理简单而有效，应用广泛。
无论是强度测量、应力测量、位移测量还是压力测量，应变式电阻传感器都发挥了重要作用。
应变式电阻传感器的工作原理引言应变式电阻传感器是一种常用的传感器，广泛应用于工程领域。
其工作原理是利用材料的应变特性来测量所受力的大小。
本文将详细介绍应变式电阻传感器的工作原理以及其在实际应用中的一些特点。
一、工作原理应变式电阻传感器是通过在感应材料中引入电阻应变来测量外力的。
当受力作用于材料时，材料会发生应变，即长度或形状发生变化。
这种应变会导致材料的电阻发生变化，进而改变电路中的电流和电压。
具体来说，应变式电阻传感器通常由一条细长的金属电阻丝或薄膜组成，该电阻丝或薄膜被粘合在一个弹性体基座上。
当外力作用于传感器时，弹性体基座会发生形变，从而使电阻丝或薄膜发生拉伸或压缩。
这些形变会导致电阻丝或薄膜的电阻值发生变化。
二、工作特点1. 高精度：应变式电阻传感器具有较高的测量精度，可达到微米级别。
这使得它在许多精密测量领域得到广泛应用，如机械工程、材料科学等。
2. 宽测量范围：应变式电阻传感器的测量范围较宽，可以覆盖从微小变形到大变形的范围。
这使得它适用于各种不同应变程度的测量需求。
3. 快速响应：应变式电阻传感器具有快速的响应速度，可以实时地测量外力的变化。
这使得它在需要实时监测的应用中非常有用，如结构健康监测、力学测试等。
4. 抗干扰性强：应变式电阻传感器对外界干扰具有一定的抗干扰性能。
它的结构设计使其能够有效屏蔽外界电磁干扰，提高测量的准确性。
5. 结构简单：应变式电阻传感器的结构相对简单，制造成本较低。
这使得它成为一种经济实用的传感器。
三、应用领域应变式电阻传感器在工程领域有广泛的应用，以下是一些常见的应用领域：1. 结构健康监测：应变式电阻传感器可以用于监测建筑物、桥梁、飞机等结构体的应变情况，及时发现并修复潜在的结构问题。
2. 材料力学测试：应变式电阻传感器可以用于测量材料的力学性能，如材料的强度、刚度等参数。
3. 汽车工程：应变式电阻传感器可以用于测量汽车零部件的应变情况，如发动机支架、悬挂系统等。
电阻应变式压力传感器工作原理
电阻应变式压力传感器是一种常用的压力测量装置，其工作原理基于电阻应变效应。
在电阻应变式压力传感器中，一种常见的构造是将弹性元件与电阻结合在一起。
当受到外部压力作用时，弹性元件会发生弯曲或变形，导致电阻的阻值发生改变。
这是因为弹性元件上的电阻是以导电薄膜形式存在的，而变形会导致导电薄膜的长度、宽度或电阻率发生变化。
当外部压力作用结束后，弹性元件会恢复到原来的形状，电阻的阻值也随之恢复。
通过测量电阻的变化，可以确定外部压力的大小。
为了实现更准确的测量，常常采用电桥测量电路来检测电阻的变化。
电桥中包含了一个标准电阻和一个未知电阻（即弹性元件上的电阻）。
当两者的阻值相等时，电桥平衡，输出电压为零。
而当受到外部压力作用时，弹性元件上的电阻发生变化，导致电桥不再平衡，输出电压不为零。
通过测量输出电压的变化，就可以确定外部压力的大小。
电阻应变式压力传感器具有灵敏度高、测量范围广、工作稳定等优点，因此被广泛应用于工业自动化控制、航空航天、交通运输等领域。
习题集1.1 什么是传感器？1.2 传感器由哪几部分组成？试述它们的作用及相互关系。
1.3 简述传感器主要发展趋势，并说明现代检测系统的特征。
1.4 传感器如何分类？1.5传感器的静态特性是什么？由哪些性能指标描述？它们一般可用哪些公式表示？1.6传感器的线性度是如何确定的？电阻应变式传感器3.1 何为电阻应变效应？怎样利用这种效应制成应变片？3.2 什么是应变片的灵敏系数？它与金属电阻丝的灵敏系数有何不同？为什么？3.3 金属应变片与半导体应变片在工作原理上有何不同？半导体应变片灵敏系数范围是多少，金属应变片灵敏系数范围是多少？为什么有这种差别，说明其优缺点。
3.4 一应变片的电阻R=120Ω，灵敏系数k =2.05，用作应变为800/m m μ的传感元件。
求：①R ∆和/R R ∆；② 若电源电压U =3V ，初始平衡时电桥的输出电压U 0。
3.5 在以钢为材料的实心圆柱形试件上，沿轴线和圆周方向各贴一片电阻为120Ω的金属应变片R 1和R 2（如图3-28a 所示），把这两应变片接入电桥（见图3-28b ）。
若钢的泊松系数0.285μ=，应变片的灵敏系数k =2，电桥电源电压U =2V ，当试件受轴向拉伸时，测得应变片R 1的电阻变化值10.48R ∆=Ω。
试求：①轴向应变；②电桥的输出电压。
3.6 图3-31为一直流电桥，负载电阻R L 趋于无穷。
图中E=4V ，R 1=R 2=R 3=R 4=120Ω，试求：① R 1为金属应变片，其余为外接电阻，当R 1的增量为ΔR 1=1.2Ω时，电桥输出电压U 0=? ② R 1、R 2为金属应变片，感应应变大小变化相同，其余为外接电阻，电桥输出电压U 0=? ③ R 1、R 2为金属应变片，如果感应应变大小相反，且ΔR 1=ΔR 2 =1.2Ω，电桥输出电压U 0=?电容式传感器4.1 如何改善单极式变极距型电容传感器的非线性？4.2 差动式变极距型电容传感器，若初始容量1280C C pF ==，初始距离04mm δ=，当动极板相对于定极板位移了0.75mm δ∆=时，试计算其非线性误差。
