4应变片式传感器-2

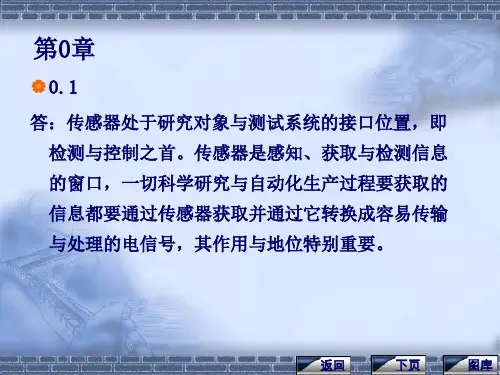

0.1答：传感器处于研究对象与测试系统的接口位置，即检测与控制之首。

传感器是感知、获取与检测信息的窗口，一切科学研究与自动化生产过程要获取的信息都要通过传感器获取并通过它转换成容易传输与处理的电信号，其作用与地位特别重要。

0.2答：①敏感元件：指传感器中直接感受被测量的部分。

②传感器：能感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置,通常由敏感元件和转换元件组成。

③信号调理器：对于输入和输出信号进行转换的装置。

④变送器：能输出标准信号的传感器。

1.1解： 1.2解：601051030033=⨯⨯=∆∆=-X U k Cmm S S S S ︒=⨯⨯=⨯⨯=/20.50.22.03211.3解：带入数据得：b kx y +=)(b kx y i i i +-=∆22)(i i i i i i x x n y x y x n k ∑-∑∑∑-∑=222)()(i i i i i i i x x n y x x y x b ∑-∑∑∑-∑∑=68.0=k 25.0=b1.3拟合直线灵敏度0.68,线性度±7%∴25.068.0+=x y %7535.0%100max ±=±=⨯∆±=FS L y L γ238.01=∆35.02-=∆16.03-=∆11.04-=∆126.05-=∆194.06-=∆1.4解：设温差为R,测此温度传感器受幅度为R 的阶跃响应为(动态方程不考虑初态)())1(3/t e R t y --=当()3R t y =时⇒22.132ln 3=-=t 当()2R t y =时⇒08.221ln 3=-=t1.5解：此题与炉温实验的测飞升曲线类似: 1.6解：())1(9010/T t e t y --+=由()505=y ⇒51.895ln 5=-=T ()⎩⎨⎧=--=-5.0)1(2025/T e t y T t ()68.71=y ()36.52=y1.7解：所求幅值误差为1.109,相位滞后n n j s n n n j s s j G ωωξωωωξωωωω21122222+⎪⎪⎭⎫ ⎝⎛-=++==）（()109.110005005.021********211222222=⎥⎦⎤⎢⎣⎡⨯⨯+⎥⎥⎦⎤⎢⎢⎣⎡⎪⎭⎫ ⎝⎛-=⎥⎦⎤⎢⎣⎡+⎥⎥⎦⎤⎢⎢⎣⎡⎪⎪⎭⎫ ⎝⎛-=n n j G ωωξωωω'42331000500110005005.02122121︒-=⎪⎭⎫ ⎝⎛-⨯⨯-=⎪⎪⎭⎫ ⎝⎛-⎪⎪⎭⎫ ⎝⎛-=--tg tg n n ωωωωξϕ'4233︒1.8答：静特性是当输入量为常数或变化极慢时，传感器的输入输出特性，其主要指标有线性度、迟滞、重复性、分辨力、稳定性、温度稳定性、各种抗干扰稳定性。

《传感器与检测技术》期末试题姓名： 班级： 成绩：一、填空：（20分）1，测量系统的静态特性指标主要有线性度、迟滞、重复性、分辨力、稳定性、温度稳定性、各种抗干扰稳定性等。

（2分）2.霍尔元件灵敏度的物理意义是表示在单位磁感应强度相单位控制电流时的霍尔电势大小。

4.热电偶所产生的热电势是两种导体的接触电势和单一导体的温差电势组成的，其表达式为Eab （T ，To ）=T B A TT BA 0d )(N N ln )T T (e k 0σ-σ⎰+-。

在热电偶温度补偿中补偿导线法（即冷端延长线法）是在连接导线和热电偶之间，接入延长线，它的作用是将热电偶的参考端移至离热源较远并且环境温度较稳定的地方，以减小冷端温度变化的影响。

5.压磁式传感器的工作原理是：某些铁磁物质在外界机械力作用下，其内部产生机械压力，从而引起极化现象，这种现象称为正压电效应。

相反，某些铁磁物质在外界磁场的作用下会产生机械变形，这种现象称为负压电效应。

（2分）6. 变气隙式自感传感器，当街铁移动靠近铁芯时，铁芯上的线圈电感量（①增加②减小③不变）（2分）7. 仪表的精度等级是用仪表的（① 相对误差 ② 绝对误差 ③ 引用误差）来表示的（2分）8. 电容传感器的输入被测量与输出被测量间的关系，除（① 变面积型 ② 变极距型 ③ 变介电常数型）外是线性的。

（2分）1、变面积式自感传感器，当衔铁移动使磁路中空气缝隙的面积增大时，铁心上线圈的电感量（①增大，②减小，③不变）。

2、在平行极板电容传感器的输入被测量与输出电容值之间的关系中，（①变面积型，②变极距型，③变介电常数型）是线性的关系。

3、在变压器式传感器中，原方和副方互感M 的大小与原方线圈的匝数成（①正比，②反比，③不成比例），与副方线圈的匝数成（①正比，②反比，③不成比例），与回路中磁阻成（①正比，②反比，③不成比例）。

4、传感器是能感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置，传感器通常由直接响应于被测量的敏感元件和产生可用信号输出的转换元件以及相应的信号调节转换电路组成。

应变片式压力传感器工作原理应变片式压力传感器是一种常用的压力测量设备，它通过检测物体受力而产生的应变来测量压力大小。

其工作原理基于材料力学中的应变-应力关系。

应变片式压力传感器的工作原理可以分为两个主要步骤：应变测量和压力计算。

首先，应变片感知物体受力后产生的应变。

应变片是一种特殊的电阻材料，通常由金属或半导体材料制成。

当物体受力时，应变片会发生微小的形变，从而产生应变。

应变片上的电阻值会随着应变的变化而发生相应的变化。

为了测量应变片上电阻的变化，常用的方法是采用电桥电路。

电桥电路由四个电阻组成，其中一个电阻是变化的应变片电阻，其余三个电阻是固定的。

当应变片受到应变时，电桥电路中的电阻差会导致电压差的产生。

这个电压差可以通过测量电桥电路的输出电压来得到。

接下来，根据应变和压力之间的线性关系，可以通过压力传感器的校准曲线来将输出电压转换为压力值。

校准曲线可以通过实验测量获得，将已知压力值与输出电压值进行对应，获得一个压力-电压的关系曲线。

当测量到的输出电压通过校准曲线转换后，就可以得到物体所受的压力值。

应变片式压力传感器的精度和灵敏度主要取决于应变片的材料和几何形状。

常用的应变片材料有金属（如钢、铜、铝）和半导体材料（如硅）。

不同的材料具有不同的力学性质，因此适用于不同范围的压力测量。

此外，应变片的形状和布局也会影响传感器的灵敏度和响应速度。

需要注意的是，应变片式压力传感器在使用过程中还需要考虑温度对其性能的影响。

由于材料的热膨胀性质，温度变化会导致应变片的形变，从而产生误差。

为了解决这个问题，常见的方法是在应变片上加热敏电阻，通过测量电阻值的变化来补偿温度的影响。

应变片式压力传感器通过检测物体受力而产生的应变来测量压力大小。

其工作原理基于应变测量和压力计算两个步骤。

通过测量应变片上电阻的变化，并将输出电压转换为压力值，可以实现对压力的准确测量。

在实际应用中，还需要考虑材料的选择和温度补偿等因素，以提高传感器的性能和精度。

实验一应变式传感器一、应变片单臂电桥性能实验〔一〕、实验目的：了解电阻应变片的工作原理与应用并掌握应变片测量电路。

〔二〕、基本原理：电阻应变式传感器是在弹性元件上通过特定工艺粘贴电阻应变片来组成。

一种利用电阻材料的应变效应将工程结构件的内部变形转换为电阻变化的传感器。

此类传感器主要是通过一定的机械装置将被测量转化成弹性元件的变形，然后由电阻应变片将弹性元件的变形转换成电阻的变化，再通过测量电路将电阻的变化转换成电压或电流变化信号输出。

它可用于能转化成变形的各种非电物理量的检测，如力、压力、加速度、力矩、重量等，在机械加工、计量、建筑测量等行业应用十分广泛。

1、应变片的电阻应变效应所谓电阻应变效应是指具有规则外形的金属导体或半导体材料在外力作用下产生应变而其电阻值也会产生相应地改变，这一物理现象称为“电阻应变效应”。

以圆柱形导体为例：设其长为：L、半径为r、材料的电阻率为ρ时，根据电阻的定义式得〔1—1〕当导体因某种原因产生应变时，其长度L、截面积A和电阻率ρ的变化为dL、dA、dρ相应的电阻变化为dR。

对式〔1—1〕全微分得电阻变化率 dR/R为：〔1—2〕式中：dL/L为导体的轴向应变量εL; dr/r为导体的横向应变量εr由材料力学得：εL= - μεr (1—3)式中：μ为材料的泊松比，大多数金属材料的泊松比为左右；负号表示两者的变化方向相反。

将式〔1—3〕代入式〔1—2〕得：〔1—4〕式〔1—4〕说明电阻应变效应主要取决于它的几何应变〔几何效应〕和本身特有的导电性能〔压阻效应〕。

2、应变灵敏度它是指电阻应变片在单位应变作用下所产生的电阻的相对变化量。

(1)、金属导体的应变灵敏度K：主要取决于其几何效应；可取〔1—5〕其灵敏度系数为：K=金属导体在受到应变作用时将产生电阻的变化，拉伸时电阻增大，压缩时电阻减小，且与其轴向应变成正比。

金属导体的电阻应变灵敏度一般在2左右。

(2)、半导体的应变灵敏度：主要取决于其压阻效应；dR/R<≈dρ⁄ρ。

应变片式电阻传感器实验报告应变片式电阻传感器是一种测量物体表面应变的传感器，广泛应用于工业、军事、医疗等领域。

以下是应变片式电阻传感器实验报告的详细内容：一、实验目的1. 学习应变片式电阻传感器的基本原理和特性。

2. 掌握应变片式电阻传感器的测量方法及操作技巧。

3. 分析不同条件下的实验结果，了解应变片式电阻传感器的适用范围。

二、实验器材与原理实验器材：a. 应变片式电阻传感器b. 电源c. 万用表d. 可调电阻盒e. 电缆及连接线原理：应变片式电阻传感器是利用应变致使电阻值发生变化的原理进行测量。

当应变片受到外力作用后，片上的电阻值会随之改变，通过读取电阻值的变化，可以得到外力的大小。

通常，应变片式电阻传感器会将电阻值变化转换为电压信号输出，进而通过增益电路、滤波电路等处理电路获得精准的测量结果。

三、实验步骤1. 搭建实验电路，将应变片式电阻传感器连接到电源和万用表上，调整电路使电流稳定。

2. 通过可调电阻盒调节电路中的电阻至一定大小，读取电压值并记录。

此时应变片未受到外力作用。

3. 在保持电路参数不变的情况下，给应变片施加一定大小的外力，记录测得的电压值。

4. 根据实验数据计算电阻值及应变量，并绘制电阻随应变变化的曲线图。

5. 将实验数据与理论分析相结合，分析应变片式电阻传感器的特性及适用条件。

四、实验注意事项1. 实验中需要注意电路的接线顺序及稳定性，以确保测量精度。

2. 应严格遵守实验要求，不得超出应变片式电阻传感器的测量范围，避免对设备造成损坏。

3. 在实验过程中应注意安全，谨慎操作，避免发生意外事故。

4. 记录实验数据时，应准确无误地记录每组数据，以保证后续分析的准确性。

五、实验结果及分析通过实验得到的数据，我们可以将电阻值随应变的变化绘制成曲线图。

根据曲线图可以看出，在应变范围内，电阻值与应变量成线性关系。

而在超过一定应变量后，电阻值的增大速度会明显降低，表明应变片失去了线性响应。

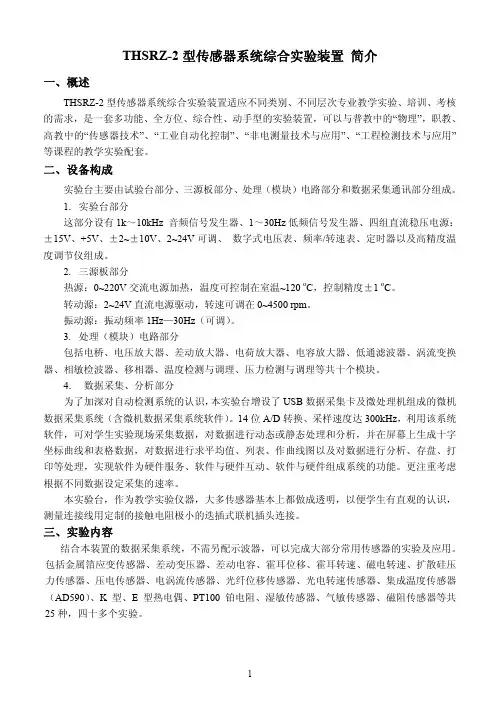

THSRZ-2型传感器系统综合实验装置简介一、概述THSRZ-2型传感器系统综合实验装置适应不同类别、不同层次专业教学实验、培训、考核的需求，是一套多功能、全方位、综合性、动手型的实验装置，可以与普教中的“物理”，职教、高教中的“传感器技术”、“工业自动化控制”、“非电测量技术与应用”、“工程检测技术与应用”等课程的教学实验配套。

二、设备构成实验台主要由试验台部分、三源板部分、处理（模块）电路部分和数据采集通讯部分组成。

1.实验台部分这部分设有1k～10kHz 音频信号发生器、1～30Hz 低频信号发生器、四组直流稳压电源：±15V、+5V、±2~±10V、2~24V可调、数字式电压表、频率/转速表、定时器以及高精度温度调节仪组成。

2. 三源板部分热源：0~220V交流电源加热，温度可控制在室温~120 o C，控制精度±1 o C。

转动源：2~24V直流电源驱动，转速可调在0~4500 rpm。

振动源：振动频率1Hz—30Hz（可调）。

3.处理（模块）电路部分包括电桥、电压放大器、差动放大器、电荷放大器、电容放大器、低通滤波器、涡流变换器、相敏检波器、移相器、温度检测与调理、压力检测与调理等共十个模块。

4.数据采集、分析部分为了加深对自动检测系统的认识，本实验台增设了USB数据采集卡及微处理机组成的微机数据采集系统（含微机数据采集系统软件）。

14位A/D转换、采样速度达300kHz，利用该系统软件，可对学生实验现场采集数据，对数据进行动态或静态处理和分析，并在屏幕上生成十字坐标曲线和表格数据，对数据进行求平均值、列表、作曲线图以及对数据进行分析、存盘、打印等处理，实现软件为硬件服务、软件与硬件互动、软件与硬件组成系统的功能。

更注重考虑根据不同数据设定采集的速率。

本实验台，作为教学实验仪器，大多传感器基本上都做成透明，以便学生有直观的认识，测量连接线用定制的接触电阻极小的迭插式联机插头连接。

应变片式电阻传感器实验报告
一、实验目的
本次实验的主要目的是通过对应变片式电阻传感器的实验研究，掌握其工作原理以及应用技术，进一步加深对电阻传感器的了解和掌握。

二、实验原理
应变片式电阻传感器是一种利用应变片电阻变化来检测物体变形的传感器。

当物体受到外力作用时，会发生应变，应变片的电阻值也会相应地发生变化。

通过利用测量电桥的原理，可以精确地检测出应变片的电阻值变化，从而得到物体受力情况的参数。

三、实验步骤
1.将应变片式电阻传感器连接到电桥电路上，调整电压和电流的大小。

2.将被测物体放在应变片式电阻传感器上，施加不同大小的外力，记录下应变片电阻值的变化。

3.根据实验数据，进行数据分析和处理，得到物体受力情况的参数。

四、实验结果
通过实验数据的采集和处理，我们得到了物体受力情况的各项参数。

实验结果表明，应变片式电阻传感器具有高灵敏度、高精度、高可靠性等优点，在物体受力测试和工业自动化控制领域有着广泛的应
用前景。

五、实验结论
本次实验通过对应变片式电阻传感器的研究和测试，我们了解了其工作原理和应用技术，掌握了其在物体受力测试和工业自动化控制领域的应用前景。

同时，我们也发现了一些问题和不足之处，需要进一步加以完善和改进。

六、实验心得
本次实验让我更加深入地了解了电阻传感器的工作原理和应用技术，同时也提高了我的实验操作能力和数据处理能力。

通过本次实验，我也发现了一些需要进一步改进和完善的地方，希望能在今后的学习和实践中继续加以改进和提高。

应变⽚式传感器⼯作原理及特性1、电阻应变⽚⼯作原理电阻应变⽚的⼯作原理是基于应变效应，即导体或半导体材料在外界⼒的作⽤下产⽣机械变形时，其电阻值相应发⽣变化，这种现象称为“应变效应”。

2、应变⽚的种类、材料及粘贴⾦属电阻应变⽚的种类有丝式和箔式两种。

1）丝式：直径0．01～0．05mm，材料为胶膜、纸、玻璃纤维布等。

图1　⾦属电阻应变⽚的结构2）箔式应变⽚：直径0．003~0．01mm原理：它是利⽤照相制版或光刻腐蚀法将电阻箔材在绝缘基底上制成各种图形的应变⽚；优点：1）敏感栅尺⼨准确，线条均匀；2）其弯头横向效应可以忽略；3）可通过较⼤的电流；4）散热性好，寿命长；5）⽣产效率⾼；3、电阻应变⽚的特性（⼀）电阻应变⽚主要特性：1）灵敏系数2）横向效应3）机械滞后，零漂及蠕变4）温度效应5）应变极限、疲劳寿命6）动态响应特性（⼆）应变⽚的温度误差及补偿由于测量现场环境温度的改变⽽给测量带来的附加误差，称为应变⽚的温度误差。

1）电阻温度系数的影响敏感栅的电阻丝阻值随温度变化的关系可⽤下式表⽰：Rt=R0（1+α0Δt） ΔRα=Rt-R0=R0α0Δt2）试件材料和电阻丝材料的线膨胀系数的影响。

试件与电阻丝线膨胀系数不同时，产⽣附加电阻变化。

由于温度变化⽽引起的应变⽚总电阻相对变化量为：可知，因环境温度变化⽽引起的附加电阻的相对变化量，除了与环境温度有关外，还与应变⽚⾃⾝的性能参数（K0,　α0,　βs）以及被测试件线膨胀系数βg有关。

通常温度误差补偿⽅法有两类：1）线路补偿法完全补偿：①R3=R4;②R1和RB相同;③粘贴材料⼀样;④同⼀温度场2）应变⽚的⾃补偿法则被测试件的线膨胀系数βg已知时，如果合理选择敏感栅材料,则达到温度⾃补偿的⽬的。

（三）应变⽚式电阻传感器的测量电路直流电桥直流电桥平衡条件直流电桥电压灵敏度电桥的⾮线性误差直流电桥平衡条件：交流电桥交流电桥的平衡条件交流应变电桥的输出特性及平衡调节直流电桥输出电压很⼩，须放⼤但直流放⼤器易于产⽣零漂。

传感器与检测技术考题及答案Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998传感器与检测技术考试试题一、填空：（20分）1，测量系统的静态特性指标主要有线性度、迟滞、重复性、分辨力、稳定性、温度稳定性、各种抗干扰稳定性等。

（2分）2.霍尔元件灵敏度的物理意义是表示在单位磁感应强度相单位控制电流时的霍尔电势大小。

4.热电偶所产生的热电势是两种导体的接触电势和单一导体的温差电势组成的，其表达式为Eab （T ，To ）=T B A TT BA 0d )(N N ln )T T (e k0σ-σ⎰+-。

在热电偶温度补偿中补偿导线法（即冷端延长线法）是在连接导线和热电偶之间，接入延长线，它的作用是将热电偶的参考端移至离热源较远并且环境温度较稳定的地方，以减小冷端温度变化的影响。

5.压磁式传感器的工作原理是：某些铁磁物质在外界机械力作用下，其内部产生机械压力，从而引起极化现象，这种现象称为正压电效应。

相反，某些铁磁物质在外界磁场的作用下会产生机械变形，这种现象称为负压电效应。

（2分）6. 变气隙式自感传感器，当街铁移动靠近铁芯时，铁芯上的线圈电感量（①增加②减小③不变）（2分）7. 仪表的精度等级是用仪表的（① 相对误差 ② 绝对误差 ③ 引用误差）来表示的（2分）8. 电容传感器的输入被测量与输出被测量间的关系，除（① 变面积型 ② 变极距型 ③ 变介电常数型）外是线性的。

（2分）1、变面积式自感传感器，当衔铁移动使磁路中空气缝隙的面积增大时，铁心上线圈的电感量（①增大，②减小，③不变）。

2、在平行极板电容传感器的输入被测量与输出电容值之间的关系中，（①变面积型，②变极距型，③变介电常数型）是线性的关系。

3、在变压器式传感器中，原方和副方互感M 的大小与原方线圈的匝数成（①正比，②反比，③不成比例），与副方线圈的匝数成（①正比，②反比，③不成比例），与回路中磁阻成（①正比，②反比，③不成比例）。
