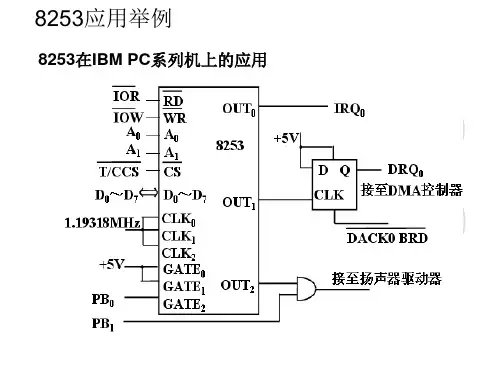

8253应用（键盘演奏音乐程序）PC 机中，8253 定时器2，工作于方式3（输出方波），输入频率fin 、输出频率fout 及计数初值之间的关系： f o u tf i n 初值 （fin=1193200 =1234F0H ），（也可用533H*896H=123280H ） 例如：给定fout 在DI 寄存器中，DX 和AX 存放1.1932MHz 的十六进制值1234F0H ，则产生 fout 输出的计数初值的程序段：（初值存于AX 中）MOV DX, 12HMOV AX, 34F0H ; DX 和AX 存放 finDIV DI ;DI 存放fout 结果在AX 中10ms 秒软件延时程序： MOV CX ， 2801DELAY ： LOOP DELAY要得到10ms 秒的整数倍时间，可在BX 寄存器中放入倍数控制外循环次数，如产生1秒的程序： MOV BX, 100W AIT ： MOV CX ， 2801DELAY ： LOOP DELAYDEC BXJNZ WAITdata segmentfreq dw 262,294,330,349,392l,440,494data endscode segmentassume ds:data, cs:codemain proc farstart ： push dsmov ax,0push axmov ax,datamov ds,axmov al,10110111h ;8253定时器2初始化out 43h, alin al,61h ;读pb 口or al,03hout 61h,al ；pb0, pb1=’1’, 打开声音again ： mov ah, 1 ；dos 功能调用，键盘输入并回显int 21h ；按键（键入的ascii 码值在al 中） cmp al,1bh ; ‘Esc ’退出jz exitlea si, freqand ax,0fh ;ax 中得到按键值1~7。

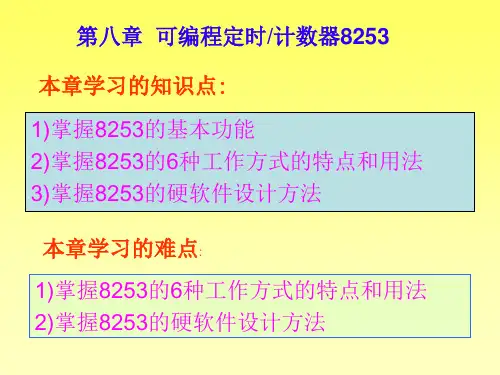

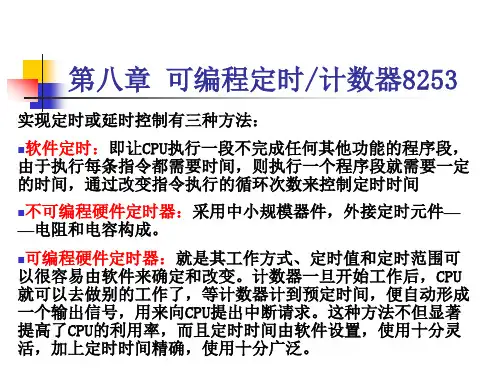

第27课 8253工作方式以及应用举例8253的六种工作方式，8253的实际应用举例。
本课主题:教学目的:掌握8253六种工作方式的特点以及使用方法，通过实际应用举例强化8253的使用方法。
教学重点:8253的硬件连接和软件初始化方法。
教学难点:8253的在系统中的应用。
授课内容:8253的每个通道都有6种不同的工作方式，下面分别进行介绍。
1.方式0--计数结束中断方式(Interrupt on Terminal Count)2.方式1--可编程单稳态输出方式(Programmable One-short)3.方式2--比率发生器(Rate Generator)4.方式3--方波发生器(Square Wave Generator)5.方式4--软件触发选通(Software Triggered Strobe)6.方式5--硬件触发选通(Hardware Triggered Strobe)由上面的讨论可知，6种工作方式各有特点，因而适用的场合也不一样。
现将各种方式的主要特点概括如下:对于方式0，在写入控制字后，输出端即变低，计数结束后，输出端由低变高，常用该输出信号作为中断源。
其余5种方式写入控制字后，输出均变高。
方式0可用来实现定时或对外部事件进行计数。
方式1用来产生单脉冲。
方式2用来产生序列负脉冲，每个负脉冲的宽度与CLK脉冲的周期相同。
方式3用于产生连续的方波。
方式2和方式3都实现对时钟脉冲进行n分频。
方式4和方式5的波形相同，都在计数器回0后，从OUT端输出一个负脉冲，其宽度等于一个时钟周期。
但方式4由软件(设置计数值)触发计数，而方式5由硬件(门控信号GATE)触发计数。
这6种工作方式中，方式0、1和4，计数初值装进计数器后，仅一次有效。
如果要通道再次按此方式工作，必须重新装入计数值。
对于方式2、3和5，在减1计数到0值后，8253会自动将计数值重装进计数器。
8.2 8253的应用举例一、8253定时功能的应用例子1(用8253产生各种定时波形在某个以8086为CPU的系统中使用了一块8253芯片，通道的基地址为310H，所用的时钟脉冲频率为1MHz。

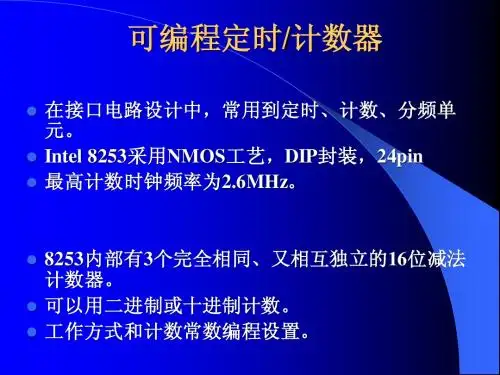

8253的工作原理及应用一、工作原理8253是一种常见的计时/计数芯片，它能够完成各种定时和计数功能。
它采用了三个计数器，分别为计数器0、计数器1和计数器2。
每个计数器可以独立工作，同时也可以与其他计数器进行协同工作。
具体的工作原理如下：1.计数器的基本工作原理是将外部时钟信号分频后输出，根据计数器的工作模式，可以输出不同的周期信号。
2.8253有三个计数器，计数器0可以设置工作模式，计数器1和计数器2可以由计数器0通过控制字来选择工作模式。
3.通过控制字可以设置计数器的工作模式，比如设置为定时器工作模式、内部触发工作模式、软件触发工作模式等等。
4.计数器工作的时候，是通过输入控制字来设置计数器的初始值，然后按照设定的模式进行计数，当计数到达设定的值时，会触发相应的事件，例如输出一个脉冲信号或者产生一个中断。
二、应用领域8253芯片在计算机系统中有广泛的应用，主要包括以下几个方面：1.定时器功能：8253芯片可以实现定时器的功能，通过改变控制字设置的工作模式和初始值，可以产生定时脉冲信号，精确地控制计时间隔。
这在操作系统中非常常见，可以用于定时器中断、延时等。
此外，它还可以用于工业自动化领域中的精确控制和同步任务。
2.计数器功能：8253芯片也可以作为计数器使用。
例如，在测量系统中，可以通过外部输入信号的脉冲数量来进行计数，并配合计时功能实现测量和统计。
3.PWM信号生成：8253芯片可以实现PWM（脉宽调制）信号的生成。
通过改变初始值和周期，可以控制PWM信号的占空比，实现对电机速度、光强等参数的控制。
4.音频处理：8253芯片中的计数器可以用于实现音频处理。
通过设定计数器的频率，可以控制音频信号的采样率，从而实现音频的录制和播放。
5.高速脉冲生成：8253芯片可以产生高速脉冲，用于直流电机控制、步进电机控制等应用场景中。
三、优势与不足8253芯片具有以下几个优点：•多功能性：8253芯片具有丰富的工作模式，可以根据不同的需求灵活地配置和应用。
实验四8253工作方式应用【实验目的】1. 熟悉8253定时器/计数器的工作方式2. （选做）会用8259中断控制器的应用编程【实验内容】1.对8253的工作方式逐一实验,通过观察输出端的状态变化(可以连接一个发光管观察),进一步熟悉6种工作方式。
2.让8253工作于方式3，产生的方波信号在发光二极管上观察。
改变输入的CLK的脉冲频率，重复之前动作。
3.将8253的工作方式一输出的信号作为8259的中断输入端,做计时间到，由8255驱动，将试验箱左下角的开关量k1~k8的值读入，相应的值在试验箱右上角的L1~L8的二极管灯亮。
结束程序。
【实验原理】1.8253工作方式2.8259应用编程3.8255应用【实验步骤】硬件连线（1）8253的GATE0 接+5V插孔；（2）8253的CLK0接T2插孔，时钟频率2MHz；（3）8253的CS3接EX0;（4）分频电路的T插孔连8MHz插孔；实验步骤1.按硬件原理图连好线路；2.运行试验程序；“P”状态秀下，先输入F000按下F1键，再输入9180，按EXEC键；3.用示波器观察OUT0插孔的输出方波，或用直流电压表测得OUT0输出电压2.5V。
4.编写实验程序。
CODE SEGMENTASSUME CS:CODETCONT EQU 0043HTCON0 EQU 0040HORG 9180HSTART:JMP T8253T8253:MOV DX,TCONTROMOV AL,36HOUT DX,ALMOV DX,TCON0MOV AL,00HOUT DX,AL【实验结果】硬件连接完成后，观察输出端的灯闪状态变化，有快有慢。
【实验心得体会】在本次实验中，我熟悉了8253定时器/计数器的工作方式，通过对程序和硬件的研究了解8253的6种工作方式及其各种方式的功能和区别，并学会去运用，亲自动手操作，中间出现了各种错误，但在老师的讲解和自己的反复实践中，得出了实验结果，收获挺多。
8253定时器工作方式
8253定时器是一种常见的计时器芯片，它通常用于控制计算
机硬件设备的定时操作。
8253定时器可以通过以下方式工作：
1. 方式0：8253定时器的方式0是最基本的工作方式，它可以实现一个简单的定时功能。
在这个方式下，定时器计数器会从初始值开始递增，当计数器达到设定的目标值时，会触发一个计时中断。
2. 方式1：8253定时器的方式1是一种周期性工作方式。
在这个方式下，定时器计数器会从初始值开始递增，当计数器达到目标值时，会触发一个计时中断，并且回到初始值重新开始计数。
这样就实现了一个周期性的定时功能。
3. 方式2：8253定时器的方式2是一种用于产生脉冲的工作方式。
在这个方式下，定时器计数器会从初始值开始递增，当计数器达到目标值时，会反转输出引脚的电平，然后回到初始值重新开始计数。
这样就可以产生一个周期性的脉冲信号。
以上是8253定时器的三种常见工作方式，它们可以根据实际
需要选择合适的方式来实现所需的定时功能。

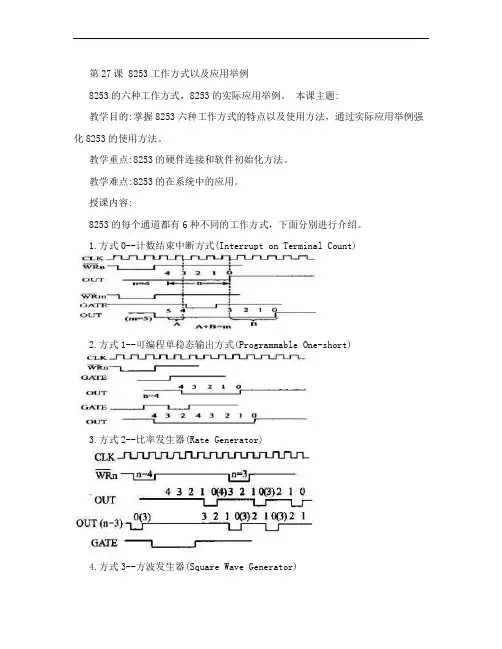

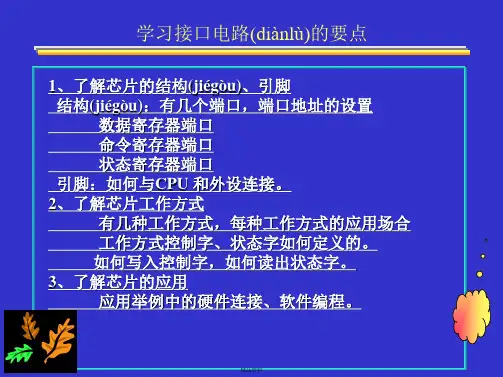

第27课 8253工作方式以及应用举例
8253的六种工作方式，8253的实际应用举例。
本课主题:
教学目的:掌握8253六种工作方式的特点以及使用方法，通过实际应用举例强化8253的使用方法。
教学重点:8253的硬件连接和软件初始化方法。
教学难点:8253的在系统中的应用。
授课内容:
8253的每个通道都有6种不同的工作方式，下面分别进行介绍。
1.方式0--计数结束中断方式(Interrupt on Terminal Count)
2.方式1--可编程单稳态输出方式(Programmable One-short)
3.方式2--比率发生器(Rate Generator)
4.方式3--方波发生器(Square Wave Generator)
5.方式4--软件触发选通(Software Triggered Strobe)
6.方式5--硬件触发选通(Hardware Triggered Strobe)
由上面的讨论可知，6种工作方式各有特点，因而适用的场合也不一样。
现将各种方式的主要特点概括如下:
对于方式0，在写入控制字后，输出端即变低，计数结束后，输出端由低变高，常用该输出信号作为中断源。
其余5种方式写入控制字后，输出均变高。
方式0可用来实现定时或对外部事件进行计数。
方式1用来产生单脉冲。
方式2用来产生序列负脉冲，每个负脉冲的宽度与CLK脉冲的周期相同。
方式3用于产生连续的方波。
方式2和方式3都实现对时钟脉冲进行n分频。
方式4和方式5的波形相同，都在计数器回0后，从OUT端输出一个负脉冲，其宽度等于一个时钟周期。
但方式4由软件(设置计数值)触发计数，而方式5由硬件(门控信号GATE)触发计数。
这6种工作方式中，方式0、1和4，计数初值装进计数器后，仅一次有效。
如果要通道再次按此方式工作，必须重新装入计数值。
对于方式2、3和5，在减1计数到0值后，8253会自动将计数值重装进计数器。

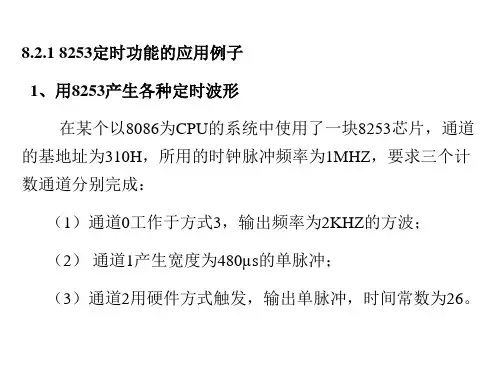

8.2 8253的应用举例
一、8253定时功能的应用例子
1(用8253产生各种定时波形
在某个以8086为CPU的系统中使用了一块8253芯片，通道的基地址为310H，所用的时钟脉冲频率为1MHz。
要求3个计数通道分别完成以下功能:
(1)通道0工作于方式3，输出频率为2kHz的方波;
(2)通道l产生宽度为480us的单脉冲;
(3)通道2用硬件方式触发，输出单脉冲，时间常数为26。
2.控制LED的点亮或熄灭
用8253来控制一个LED发光二极管的点亮和熄灭的例子，要求点亮10秒钟后再让它熄灭10秒钟，并重复上述过程。
假设这是一个8086系统，8253的各端口地址为81H、83H、85H和87H。
二、8253计数功能的应用例子
1.硬件电路设计
2.初始化编程
MOV AL， 01110001B ;控制字
OUT 0F6H， AL
MOV AL， 99H
OUT 0F2H， AL ;计数值低字节送计数器1 MOV AL， 04H
OUT 0F2H， AL ;计数值高字节送计数器1 3.计数值的读取
在读计数器现行值时，计数过程仍在进行，而且不受CPU的控制。
因此，在CPU读取计数器的输出值时，可能计数器的输出正在发生改变，即数值不稳定，可能导致错误的读数。
为了防止这种情况发生，必须在读数前设法终止计数或将计数器输出端的现行值锁存。
这可以采用下面两种方法:
一种方法是在读数前用外部硬件切断计数脉冲信号，或者使门控信号变为低电平，迫使8253停止计数。
这种方法的缺点是需要硬件电路配合。
此外，由于外部事件源被切断或正常的计数过程被禁止，干扰了实际的计数过程。
因此，这不是一种好的方法，在我们这个例子里，就不宜采用这种读数方法。
另一种方法是先用计数器锁存命令锁存现行计数值，然后将它读出。
上例中，在要读取箱子中的现行工件数时，可执行下面的程序段:
MOV AL， 01000000B ;锁存计数器1命令
MOV DX， 0F6H ;控制口
OUT DX， AL ;发锁存命令
MOV DX， 0F2H ;计数器1
1N AL， DX ;读取计数器1的低8位数
MOV AH， AL ;保存低8位数
IN AL， DX ;读取计数器1的高8位数
XCHG AH， AL ;将计数值置于AX中
在计数器的锁存命令发出后，锁存的计数值将保持不变，直至被读出为止。
计数值从锁存器读出后，数值锁存状态即被自动解除，输出锁存器的值又将随计数器的值而变化。
4.8254的读回功能
当利用8254的读回(Read Back)命令功能，向8254的控制字寄存器写入一个读回命令字时，每次可锁存1,3个通道的计数值。
此外，利用8254的读回功能，还可锁存1,3个计数通道的状态字，供CPU读取。
8254的读回命令的格式如图所示:
用户通过读取状态信息，可核查所选中通道的计数值、工作方式、输出引脚OUT的现行状态及计数器是否已写入计数通道等信息。
状态字的格式如图所示:。
