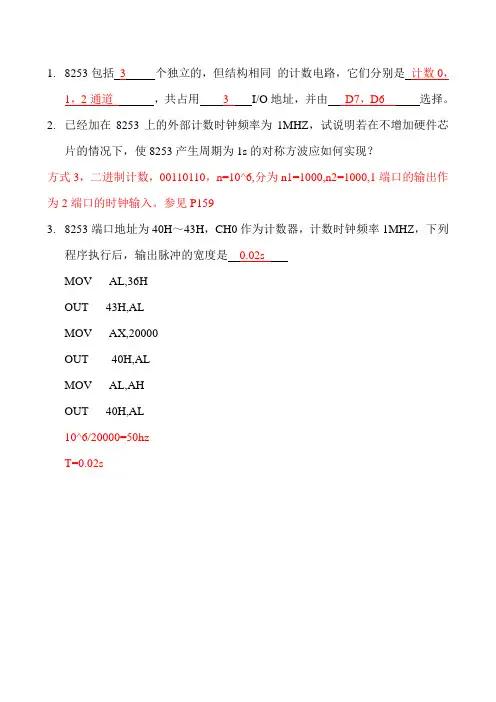

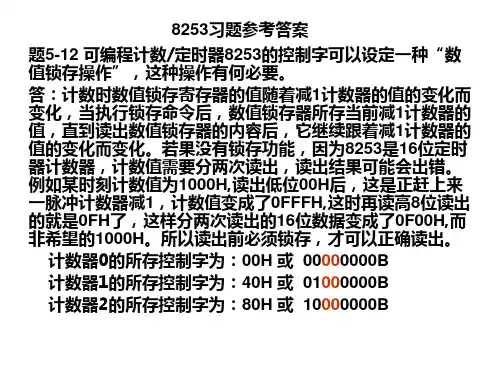

1.8253包括3个独立的，但结构相同的计数电路，它们分别是计数0，1，2通道，共占用 3 I/O地址，并由D7，D6 选择。
2.已经加在8253上的外部计数时钟频率为1MHZ，试说明若在不增加硬件芯片的情况下，使8253产生周期为1s的对称方波应如何实现？方式3，二进制计数，00110110，n=10^6,分为n1=1000,n2=1000,1端口的输出作为2端口的时钟输入。
参见P1593.8253端口地址为40H～43H，CH0作为计数器，计数时钟频率1MHZ，下列程序执行后，输出脉冲的宽度是0.02sMOV AL,36HOUT 43H,ALMOV AX,20000OUT 40H,ALMOV AL,AHOUT 40H,AL10^6/20000=50hzT=0.02s4.有如图所示的接口简化图，要使发光二极管亮2秒，熄灭2秒，但该过程共进行20秒即终止，设OUT0输入频率为100HZ。
8253端口地址为40H～43H 编写出程序。
A1A20端口Mov al,35hOut 43h,alMov al,00hOut 40h,alMov al,50hOut 40h,al1端口Mov al,77hOut 43h,al Mov al,00h Out 41h,al Mov al,04h Out 41h,al2端口Mov al,b1h Out 43h,al Mov al,00h Out 42h,al Mov al,20h Out 42h,al5.已知某8086微型计算机系统中包括8255A，8253两个可编程接口电路，其中，8253为A/D转换器提供可编程的采样频率和采样时间；8255A的PB0用于检测按键开关的位置，PA7可根据PB0的状态决定是否点亮LED指示灯。
8255A，8253可编程接口电路如图所示。
+5V1.写出接口初始化程序片断8255mov al,82hOut 63h,al2.图中给出了8253各个计数器要求的工作方式：设外部时钟频率为F；计数器0的计数初值为L（字节型），工作在方式2；计数器1的计数初值为M（字节型），工作在方式1；计数器2的计数初值为N （字型），工作在方式3。

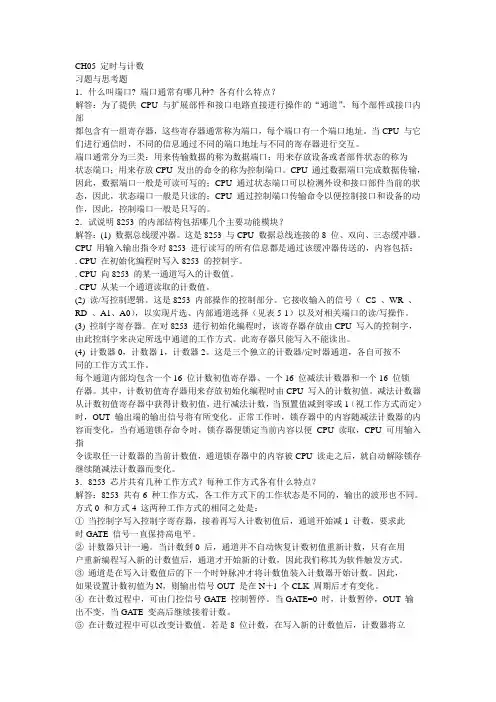

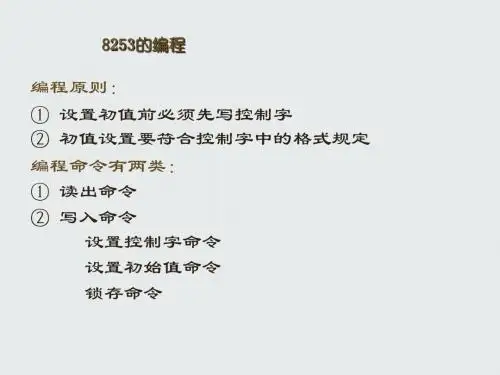

CH05 定时与计数习题与思考题1．什么叫端口? 端口通常有哪几种? 各有什么特点？解答：为了提供CPU 与扩展部件和接口电路直接进行操作的“通道”，每个部件或接口内部都包含有一组寄存器，这些寄存器通常称为端口，每个端口有一个端口地址。
当CPU 与它们进行通信时，不同的信息通过不同的端口地址与不同的寄存器进行交互。
端口通常分为三类：用来传输数据的称为数据端口；用来存放设备或者部件状态的称为状态端口；用来存放CPU 发出的命令的称为控制端口。
CPU 通过数据端口完成数据传输，因此，数据端口一般是可读可写的；CPU 通过状态端口可以检测外设和接口部件当前的状态，因此，状态端口一般是只读的；CPU 通过控制端口传输命令以便控制接口和设备的动作，因此，控制端口一般是只写的。
2．试说明8253 的内部结构包括哪几个主要功能模块？解答：(1) 数据总线缓冲器。
这是8253 与CPU 数据总线连接的8 位、双向、三态缓冲器。
CPU 用输入输出指令对8253 进行读写的所有信息都是通过该缓冲器传送的，内容包括：. CPU 在初始化编程时写入8253 的控制字。
. CPU 向8253 的某一通道写入的计数值。
. CPU 从某一个通道读取的计数值。
(2) 读/写控制逻辑。
这是8253 内部操作的控制部分。
它接收输入的信号（CS 、WR 、RD 、A1、A0），以实现片选、内部通道选择（见表5-1）以及对相关端口的读/写操作。
(3) 控制字寄存器。
在对8253 进行初始化编程时，该寄存器存放由CPU 写入的控制字，由此控制字来决定所选中通道的工作方式。
此寄存器只能写入不能读出。
(4) 计数器0，计数器1，计数器2。
这是三个独立的计数器/定时器通道，各自可按不同的工作方式工作。
每个通道内部均包含一个16 位计数初值寄存器、一个16 位减法计数器和一个16 位锁存器。
其中，计数初值寄存器用来存放初始化编程时由CPU 写入的计数初值。
1. 设某8253通道1工作在方式0，按BCD方式计数，计数初值为400，通道0—控制寄存器的端口地址依次为80H~83H，试写出8253的初始化程序。
（8253方式控制字：D7D6：计数器选择；D5D4：读写控制；D3D2D1：工作方式选择D0：计数方式选择）控制字：01 11 000 1 71H答：MOV AL，71HOUT 83H，ALMOV AL，00HOUT 81H，ALMOV AL，04HOUT 81H，AL2. 某一8255A芯片的端口地址为90H～93H，现设置该接口芯片的PA口为基本输入方式、PB口为基本输出方式，PC口为输入方式，其方式选择控制字如下：D7=1，D6 D5 A口工作方式，D4 A口输入输出，D3 PC7-PC4输入输出，D2 B口工作方式，D1 B口输入输出，D0 PC3-PC0输入输出。
执行如下程序段后，PB口输出何种波形？L1：MOV AL，01HOUT 91H，ALCALL D20MS；延时20msMOV AL，00HOUT 91H，ALCALL D20MS；延时20msJMP L1答：MOV AL，99H OUT 93H，AL 方波3. 8253的计数器2工作于方式2，其计数时钟CLK2，为100KHz，输出信号OUT2作定时中断申请，定时间隔为8ms，试计算其计数初值N？答：8004. 某系统中有一片8253，其四个端口地址为310H，312H，314H，316H，计数脉冲频率为1MHz、BCD码计数，试编写计数器0输出频率为2KHz方波的初始化程序。
（8253方式控制字：D7D6：计数器选择；D5D4：读写控制；D3D2D1：工作方式选择D0：计数方式选择）计数初值=10^6/2*10^3=500控制字：00110111 37H答：MOV AL，37HMOV DX，316HOUT DX，ALMOV DX，310HMOV AL，00HOUT DX，ALMOV AL，05HOUT DX，AL5. 假如8259A已被编程，ICW2=0AH，若连接在8259A的IR3端的外设提出中断申请，它的中断向量的存放地址是什么？答：28H，29H，2AH，2BH6. 计算机有哪些主要应用领域？答：科学计算，数据处理，过程控制，信息通信，计算机辅助设计7. 什么叫微处理器？什么叫微型计算机？什么叫微型计算机系统？答：微处理器是指采用大规模集成电路技术，将具有运算控制功能的电路集成在一块芯片上的大规模集成电路，微型机即个人计算机，微型计算机系统是指以微型机为核心，配以相应的外部设备，及软件所构成的系统。

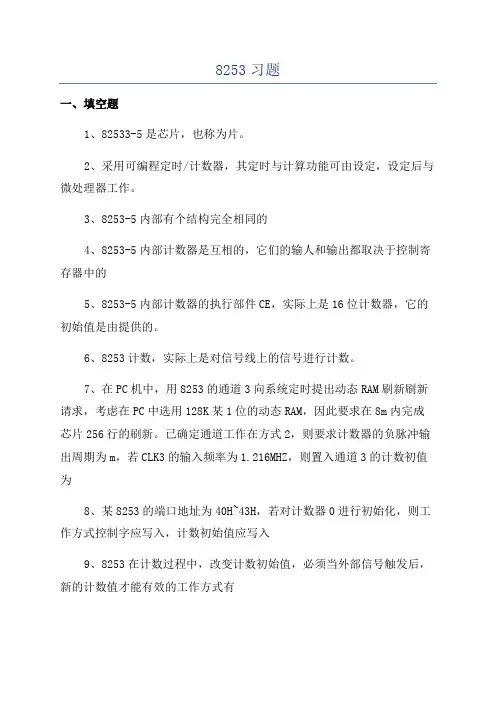

8253习题一、填空题1、82533-5是芯片，也称为片。
2、采用可编程定时/计数器，其定时与计算功能可由设定，设定后与微处理器工作。
3、8253-5内部有个结构完全相同的4、8253-5内部计数器是互相的，它们的输人和输出都取决于控制寄存器中的5、8253-5内部计数器的执行部件CE，实际上是16位计数器，它的初始值是由提供的。
6、8253计数，实际上是对信号线上的信号进行计数。
7、在PC机中，用8253的通道3向系统定时提出动态RAM刷新刷新请求，考虑在PC中选用128K某1位的动态RAM，因此要求在8m内完成芯片256行的刷新。
已确定通道工作在方式2，则要求计数器的负脉冲输出周期为m，若CLK3的输入频率为1.216MHZ，则置入通道3的计数初值为8、某8253的端口地址为40H~43H，若对计数器0进行初始化，则工作方式控制字应写入，计数初始值应写入9、8253在计数过程中，改变计数初始值，必须当外部信号触发后，新的计数值才能有效的工作方式有10、8253工作于方式2时，能产生定时信号，称为速率发生器，又称为11、当8253-5引脚CSA1A0为或等表示无效。
12、8253-5控制寄存器D5D4位为10时，表示读写位。
13、8253-5控制寄存器D5D4位为11时，表示先读写位，后读写位。
信号的，才将写入CR中的计数初值装入计数执行单元CE。
14、8253-5工作于方式2时，当计数结束输出一负脉冲后，时间，又把CR内容装入CE中，开始下一轮计数过程。
15、8253-5工作于方式3时，当计数初值为数时，输出OUT为对称方波;当计数初值为数时，输出OUT为近似对称方波。
二、选择题1、在IBM-PC系统中，8253-5三个通道的计数脉冲信号中（）A、取自不同的信号源，具有不同的频率。
B、取自相同的信号源，具有相同的频率。
C、CLK0和CLK1取自同一信号源，而CLK2取自另一信号源。
D、CLK1和CLK2取自同一信号源，而CLK0取自另一信号源。

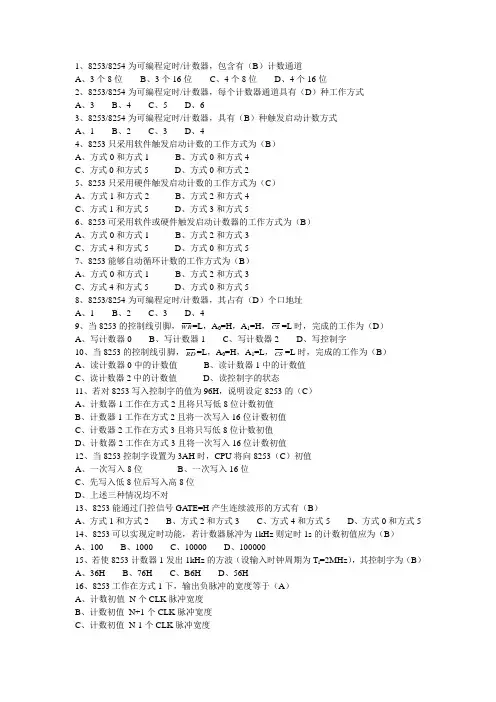

1、8253/8254为可编程定时/计数器，包含有（B）计数通道A、3个8位B、3个16位C、4个8位D、4个16位2、8253/8254为可编程定时/计数器，每个计数器通道具有（D）种工作方式A、3B、4C、5D、63、8253/8254为可编程定时/计数器，具有（B）种触发启动计数方式A、1B、2C、3D、44、8253只采用软件触发启动计数的工作方式为（B）A、方式0和方式1B、方式0和方式4C、方式0和方式5D、方式0和方式25、8253只采用硬件触发启动计数的工作方式为（C）A、方式1和方式2B、方式2和方式4C、方式1和方式5D、方式3和方式56、8253可采用软件或硬件触发启动计数器的工作方式为（B）A、方式0和方式1B、方式2和方式3C、方式4和方式5D、方式0和方式57、8253能够自动循环计数的工作方式为（B）A、方式0和方式1B、方式2和方式3C、方式4和方式5D、方式0和方式58、8253/8254为可编程定时/计数器，其占有（D）个口地址A、1B、2C、3D、49、当8253的控制线引脚，WR=L，A0=H，A1=H，CS=L时，完成的工作为（D）A、写计数器0B、写计数器1C、写计数器2D、写控制字10、当8253的控制线引脚，RD=L，A0=H，A1=L，CS=L时，完成的工作为（B）A、读计数器0中的计数值B、读计数器1中的计数值C、读计数器2中的计数值D、读控制字的状态11、若对8253写入控制字的值为96H，说明设定8253的（C）A、计数器1工作在方式2且将只写低8位计数初值B、计数器1工作在方式2且将一次写入16位计数初值C、计数器2工作在方式3且将只写低8位计数初值D、计数器2工作在方式3且将一次写入16位计数初值12、当8253控制字设置为3AH时，CPU将向8253（C）初值A、一次写入8位B、一次写入16位C、先写入低8位后写入高8位D、上述三种情况均不对13、8253能通过门控信号GA TE=H产生连续波形的方式有（B）A、方式1和方式2B、方式2和方式3C、方式4和方式5D、方式0和方式514、8253可以实现定时功能，若计数器脉冲为1kHz则定时1s的计数初值应为（B）A、100B、1000C、10000D、10000015、若使8253计数器1发出1kHz的方波（设输入时钟周期为T i=2MHz），其控制字为（B）A、36HB、76HC、B6HD、56H16、8253工作在方式1下，输出负脉冲的宽度等于（A）A、计数初值N个CLK脉冲宽度B、计数初值N+1个CLK脉冲宽度C、计数初值N-1个CLK脉冲宽度D、计数初值（2N-1）/2个CLK脉冲宽度值17、8253工作于方式1时，欲使输出负脉冲加宽，则可在输出计数期间（C）A、改变计数值B、改变控制字C、重新加入带上升沿的GATE信号D、复位18、在下列8253工作方式中，即使GA TE保持为高电平，处于（B）的8253在写入初值以后也不开始定时或计数A、方式0B、方式1C、方式2D、方式3。
微机原理及接口技术习题及参考答案IP 和段寄存器依次属于____BIU 、BIU1. 设M/IO 、RD 和WR 在某时刻分别为1、1和0，指令中与其对应的是___ MOV ES:[DI], AX2. 执行返回指令，退出中断服务程序，这时返回地址来自_____。
堆栈区3. 为了设定可编程I/O 接口芯片的工作方式，必须通过_ 数据总线_传送命令信息。
5 从硬件角度而言，采用硬件最少的数据传送方式为_____ 无条件传送 4. 下列情况不适合采用中断方式进行处理的是_____。
高速数据传送5. 当采用存储单元与I/O 端口统一编址时，CPU 的数据传送指令___可以访问I/O 端口和存储单元6. 8253可编程定时/计数器工作在方式0时，控制信号GATE 变为低电平后，对计数器的影响是暂时停止现行计数工作9. 某系统中，欲用可编程并行接口芯片8255A 的一个口来实现两位输入和两位输出，则应选用___C 口10. 电路如图1所示，当A15~A2=10100011010101时，译码器输出为0，图中端口C 的地址为___ A355H11. 图1中端口B 的工作方式为____ 方式012. 图1中数据的传送方式采用______。
查询传送13. 在图1的电路中，假设8255此时有两根输出线与其它外设相连，那么，这两根输出线可使用_仅PC6, PC7 14. 在下列引起CPU 程序中断的四种情况中，需要由硬件提供中断类型码的是_____。
INTR15. 中断向量地址是______中断服务程序入口地址的地址16. 响应下列中断请求时，优先级最高的是_____。
A) NMI B) INTR C) 单步 D) INT n 17. 软中断 INT n （n ＝10H ～50H ）的优先级排列原则是____无优先级级别18. 响应不可屏蔽中断时，其中断类型号是____由CPU 自动产生19. 使用8259A 中断控制器，在中断服务程序返回前发EOI 命令，其目的是___ 清除相关的ISR 位 20. 系统中若有多个中断源其优先级相等，在中断控制器8259A 设置优先级方式时，能通过编程来确定一开始谁的优先级最高，则这种工作方式应为____优先级特殊循环方式21. 系统中有两片中断控制器8259A ，为实现15级中断排队，则主片、从片嵌套应分别设置为____。
第八章1. 8253芯片有哪几个计数通道？每个计数通道可工作于哪几种工作方式？这些操作方式的主要特点是什么？答：8253内部包含3个完全相同的计数器/定时器通道，即0～2计数通道，对3个通道的操作完全是独立的。
8253的每个通道都有6种不同的工作方式。
方式0——计数结束中断方式：当对8253的任一个通道写入控制字，并选定工作于方式0时，该通道的输出端OUT立即变为低电平。
要使8253能够进行计数，门控信号GATE 必须为高电平。
经过n十1个脉冲后，计数器减为0，这时OUT引脚由低电平变成高电平。
OUT引脚上的高电平信号，一直保持到对该计数器装入新的计数值，或设置新的工作方式为止。
在计数的过程中，如果GATE变为低电平，则暂停减1计数，计数器保持GATE有效时的值不变，OUT仍为低电平。
待GATE回到高电平后，又继续往下计数。
方式1——可编程单稳态输出方式：当CPU用控制字设定某计数器工作于方式1时，该计数器的输出OUT立即变为高电平。
GATE出现一个上升沿后，在下一个时钟脉冲的下降沿，将n装入计数器的执行部件，同时，输出端OUT由高电平向低电平跳变。
当计数器的值减为零时，输出端OUT产生由低到高的正跳变，在OUT引脚上得到一个n个时钟宽度的负单脉冲。
在计数过程中，若GATE产生负跳变，不会影响计数过程的进行。
但若在计数器回零前，GATE又产生从低到高的正跳变，则8253又将初值n装入计数器执行部件，重新开始计数，其结果会使输出的单脉冲宽度加宽。
方式2——比率发生器：当对某一计数通道写入控制字，选定工作方式2时，OUT端输出高电平。
如果GATE为高电平，则在写入计数值后的下一个时钟脉冲时，将计数值装入执行部件，此后，计数器随着时钟脉冲的输入而递减计数。
当计数值减为1时，OUT端由高电乎变为低电平，待计数器的值减为0时，OUT引脚又回到高电平，即低电平的持续时间等于一个输入时钟周期。
与此同时，还将计数初值重新装入计数器，开始一个新的计数过程，并由此循环计数。

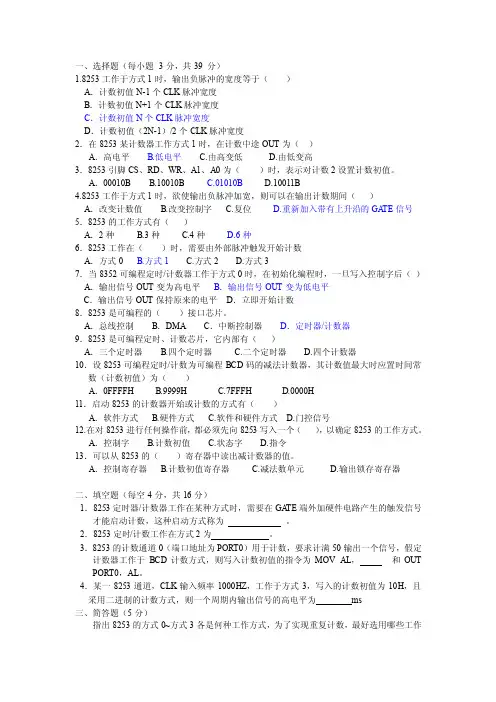

一、选择题（每小题3分，共39 分）1.8253工作于方式1时，输出负脉冲的宽度等于（）A．计数初值N-1个CLK脉冲宽度B．计数初值N+1个CLK脉冲宽度C．计数初值N个CLK脉冲宽度D．计数初值（2N-1）/2个CLK脉冲宽度2．在8253某计数器工作方式1时，在计数中途OUT为（）A．高电平 B.低电平 C.由高变低 D.由低变高3．8253引脚CS、RD、WR、A1、A0为（）时，表示对计数2设置计数初值。
A．00010B B.10010B C.01010B D.10011B4.8253工作于方式1时，欲使输出负脉冲加宽，则可以在输出计数期间（）A．改变计数值 B.改变控制字 C.复位 D.重新加入带有上升沿的GA TE信号5．8253的工作方式有（）A．2种 B.3种 C.4种 D.6种6．8253工作在（）时，需要由外部脉冲触发开始计数A．方式0 B.方式1 C.方式2 D.方式37．当8352可编程定时/计数器工作于方式0时，在初始化编程时，一旦写入控制字后（）A．输出信号OUT变为高电平B．输出信号OUT变为低电平C．输出信号OUT保持原来的电平D．立即开始计数8．8253是可编程的（）接口芯片。
A．总线控制B．DMA C．中断控制器D．定时器/计数器9．8253是可编程定时、计数芯片，它内部有（）A．三个定时器 B.四个定时器 C.二个定时器 D.四个计数器10．设8253可编程定时/计数为可编程BCD码的减法计数器，其计数值最大时应置时间常数（计数初值）为（）A．0FFFFH B.9999H C.7FFFH D.0000H11．启动8253的计数器开始或计数的方式有（）A．软件方式 B.硬件方式 C.软件和硬件方式 D.门控信号12.在对8253进行任何操作前，都必须先向8253写入一个（），以确定8253的工作方式。
A．控制字 B.计数初值 C.状态字 D.指令13．可以从8253的（）寄存器中读出减计数器的值。

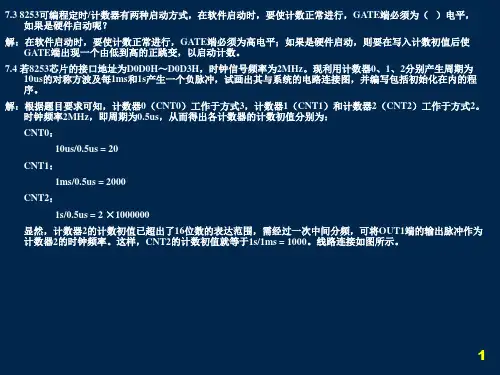

8253问答题阅读使人快乐，成长需要时间1、8253可编程计数器有两种启动方式，在软件启动时，要使计数正常进行，GATE端必须为（）电平，如果是硬件启动呢？答：8253可编程计数器有两种启动方式，在软件启动时，要使计数正常进行，GATE端必须为（高）电平；如果是硬件启动，则要在写入计数初值后使GA TE端出现一个由低到高的正跳变，以启动计数。
2、某个计算机应用系统采用8253的计数器0作频率发生器，输出频率为500Hz；用计数器1产生1000Hz的连续方波信号，输入8253的时钟频率为1.19MHz。
试问：初始化时送到计数器0和计数器1计数初值分别为多少？计数器工作在什么方式下？解：计数器0工作在方式2，其计数初值为=1.19MHz/500Hz=2380计数器1工作在方式3，其计数初值为=1.19MHz/1000Hz=11903、若要求8253用软件产生一次性中断，最好采用哪种工作方式？现在用计数器0对外部脉冲计数，每计满10 000个产生一次中断，请写出工作方式控制字及计数值。
解：若8253用软件产生一次性中断，最好采用方式0，即计数结束后产生中断的工作方式。
但若要求每计满10 000个产生一次中断，则表示具有重复中断的功能，因此，此时应使用计数器0工作于方式3，即连续方波输出方式。
其工作方式控制字为0011X111B，计数初值=10 0004、试编写一段程序，按下列要求设置如下图中8254的三个计数器计数器0：二进制计数，在操作方式0下操作，计数初值为1234H计数器1：BCD计数，在操作方式2下操作，计数初值为100H计数器2：二进制计数，在操作方式4下操作，计数初值为1FFFH解：计数器0的方式字＝00110000B 计数器1的方式字＝01010101B计数器2的方式字＝10111000B MOV AL , 30HOUT 4CH , ALMOV AL , 55HOUT 4CH , ALMOV AL , 0B8HOUT 4CH , ALMOV AL , 34HOUT 40H , ALMOV AL , 12HOUT 40H , ALMOV AL , 00HOUT 44H , ALMOV AL , 01HOUT 44H , ALMOV AL , 0FFHOUT 48H , ALMOV AL , 1FHOUT 48H , AL5、试编写一个在计数进行的过程中进行读计数器2内容的程序段，并把读取的值放入AX 寄存器中，假设8253定位在I/O地址40H上，其中芯片输入线A1、A0分别接到A3、A2。
1. 设某8253通道1工作在方式0，按BCD方式计数，计数初值为400，通道0—控制寄存器的端口地址依次为80H~83H，试写出8253的初始化程序。
（8253方式控制字：D7D6：计数器选择；D5D4：读写控制；D3D2D1：工作方式选择D0：计数方式选择）控制字：01 11 000 1 71H答：MOV AL，71HOUT 83H，ALMOV AL，00HOUT 81H，ALMOV AL，04HOUT 81H，AL2. 某一8255A芯片的端口地址为90H～93H，现设置该接口芯片的PA口为基本输入方式、PB口为基本输出方式，PC口为输入方式，其方式选择控制字如下：D7=1，D6 D5 A口工作方式，D4 A口输入输出，D3 PC7-PC4输入输出，D2 B口工作方式，D1 B口输入输出，D0 PC3-PC0输入输出。
执行如下程序段后，PB口输出何种波形？L1：MOV AL，01HOUT 91H，ALCALL D20MS；延时20msMOV AL，00HOUT 91H，ALCALL D20MS；延时20msJMP L1答：MOV AL，99H OUT 93H，AL 方波3. 8253的计数器2工作于方式2，其计数时钟CLK2，为100KHz，输出信号OUT2作定时中断申请，定时间隔为8ms，试计算其计数初值N？答：8004. 某系统中有一片8253，其四个端口地址为310H，312H，314H，316H，计数脉冲频率为1MHz、BCD码计数，试编写计数器0输出频率为2KHz方波的初始化程序。
（8253方式控制字：D7D6：计数器选择；D5D4：读写控制；D3D2D1：工作方式选择D0：计数方式选择）计数初值=10^6/2*10^3=500控制字：00110111 37H答：MOV AL，37HMOV DX，316HOUT DX，ALMOV DX，310HMOV AL，00HOUT DX，ALMOV AL，05HOUT DX，AL5. 假如8259A已被编程，ICW2=0AH，若连接在8259A的IR3端的外设提出中断申请，它的中断向量的存放地址是什么？答：28H，29H，2AH，2BH6. 计算机有哪些主要应用领域？答：科学计算，数据处理，过程控制，信息通信，计算机辅助设计7. 什么叫微处理器？什么叫微型计算机？什么叫微型计算机系统？答：微处理器是指采用大规模集成电路技术，将具有运算控制功能的电路集成在一块芯片上的大规模集成电路，微型机即个人计算机，微型计算机系统是指以微型机为核心，配以相应的外部设备，及软件所构成的系统。
8353练习题及答案一、简答题1、8253的功能作用是什么?它有哪些工作方式?答案：8253起着计数或定时的作用,提供可编程的三个16位定时/计数器通道.它有方式0到方式5共6种工作方式,分别是:计数结束中断方式,可编程单程方式,频率发生器,方波发生器,软件触发的选通信号,硬件触发的选能信号.2、8253定时/计数器的定时与计数方式有什么区别？8254在方式0工作时，各通道的CLK、GATE信号有什么作用？各通道的控制字地址都相同，8254是怎样区分的？解：（1）8254作为计数器和定时器使用时的区别：用途不同：定时器用于产生连续的、周期恒定的信号；计数器用于对输入脉冲进行计数。
对CLK输入的信号要求不同：用作定时器时，CLK输入的信号必须有相同的周期；用作计数器时，允许CLK输入的信号没有固定的周期；使用方式不同：定时器方式下计数的过程周而往复，重复进行；计数器方式下计数的过程只进行一次，除非重新初始化，或者用GA TE重新触发；（2）8254工作在方式0时，CLK端输入计数用的脉冲信号；GATE信号为高电平时，对CLK端输入的脉冲进行计数；GATE信号为低电平时，暂停计数；GATE信号重新为高电平后，恢复原先的计数。
（3）由8254的方式控制字中的D7、D6两位来选择计数通道。
3、设8253计数器的时钟输入频率为1.91MHz，为产生25KHz的方波输出信号，应向计数器装入的计数初值为多少？4、、设8253的计数器0，工作在方式1，计数初值为2050H；计数器1，工作在方式2，计数初值为3000H；计数器2，工作在方式3，计数初值为1000H。
如果三个计数器的GATE都接高电平，三个计数器的CLK 都接2MHz时钟信号，试画出OUT0、OUT1、OUT2的输出波形。
5、试简述微机系统中定时器/计数器的必要性和重要性，以及定时实现的常用方法。
6、、可编程定时器／计数器8253／8254有几个通道？各通道有几种工作方式?各种工作方式的主要特点是什么？8254与8253有什么区别?7、8253芯片有哪几个计数通道?每个计数通道可工作于哪几种工作方式？这些操作方式的主要特点是什么？答：8253内部具有三个独立的16位计数通道：通道0、通道1、通道2.8253每个计数通道可工作于6中不同的工作方式：（1）方式0——计数结束中断方式（Interrupt on Terminal Count），在写入控制字后，输出端即变低，计数结束后，输出端由低变高，常用该输出信号作为中断源。
第八章习题与思考题典型例题解析一、填空题1. 当8253工作在周期性方波输出方式时，若计数初值为偶数，则输出①方波，若计数初值为奇数，则输出②方波。
分析：8253工作于方式3时输出连续方波，当计数初值n为偶数时，输出方波的高、低电平持续时间均为nT CLK/2，当计数初值n为奇数时，输出方波的高电平持续时间为(n+1)T CLK/2，低电平持续时间为(n+1)T CLK/2。
答：①对称②非对称2．8253内部寄存器地址有①个I/O端口，其中②个是定时/计数通道端口。
分析：8253有两条地址线A1、A0，用来选中片内4个端口，其中3个是计数通道地址。
答：①4 ②33．8253的计数通道0（端口地址为POTR0）用于计数，要求计满30输出一信号，假定计数器工作于BCD计数方式，则写入计数初值的指令为MOV L，和OUT PORT0，AL分析：8253在初始化写入计数初值时，若采用BCD码计数，计数初值必须以计数结果的十进制数加上“H”表示。
例如计数值为10，必须写为10H。
答：30H二、选择题1．8253的哪种工作方式能产生连续方波输出（）。
A. 方式0B. 方式1C. 方式2D. 方式3分析：8253有6种工作方式，其中产生连续波形的是方式2和方式3，方式3产生连续方波答：D2．8253每个计数器的最大计数初值是（）。
A. 65536B. FF00HC. 0000HD. FFFFH分析：8253每个计数器的计数范围是1～65536，当计数初值为0000H时，计满65536，减1计数器减为0。
答：C3. 若8253定时/计数器处于计数过程中，当CPU对它装入新的计数初值时，其结果将是（）。
A. 8253定时/计数器禁止编程B. 8253定时/计数器允许编程，并改变当前的计数过程C. 8253定时/计数器允许编程，但不改变当前的计数过程D. 8253定时/计数器允许编程，是否影响当前的计数过程随工作方式而变分析：8253定时/计数器具有3个独立的16位计数通道，它们可以分别工作在6种不同的工作方式。
8255，8253，8259综合练习：1、如图：每按下K0一次，按L0－L7的顺序循环以次点亮；每按下K1一次，按L7－L0顺序循环以次点亮；8255口地址：60H-63H（1） 写出8255初始化程序（2） 编写程序实现上述功能① MOV AL,81H ；控制字：1 0 0 0 0 0 0 1=81HOUT 63H,AL② MOV AL,FEH ；注意：输出0时发光管亮MOV BL,AL OUT 60H,ALGOON ：IN AL,62HTEST AL,01HJNZ K2 ；注意：输入为0时表明按键按下 ROL BL,1JMP DISPLAY K2: TEST AL,02HJNZ DISPLAY /GOON/DISP1 ROR BL,1DISPLAY: MOV AL,BLOUT 60H,AL DISP1:JMP GOON8255A＋5V: :PA0 PA7 PC0 PC1L0 L7 K0 K12. ①；8253初始化MOV AL,30H ；定时器0控制字：0 0 1 1 0 0 0 0=30HMOV DX,0403HOUT DX,ALMOV AX,60000 ；定时一分钟，定时器0计数初值MOV DX,0400HOUT DX,ALMOV AL,AHOUT DX,AL ；MOV AL,70H ；定时器1控制字：0 1 1 1 0 0 0 0=70HMOV DX,0403HOUT DX,ALMOV AL,0 ；初始值取最大值0MOV DX,0401HOUT DX,ALOUT DX,AL ；MOV AL,0B0H ；定时器2控制字：1 0 1 1 0 0 0 0=B0HMOV DX,0403HOUT DX,ALMOV AL,0MOV DX,0402HOUT DX,ALOUT DX,AL ；；8259初始化CLIMOV DX,0420HMO AL, 00010011BOUT DX,AL ;ICW1MOV DX,0421HMO AL, 00101000BOUT DX,AL ;ICW2MOV DX,0421HMO AL, 00000001BOUT DX,AL ;ICW4STI设置中断服务程序的入口地址＝初始化中断向量表②CLIMOV AL,28H ；中断类型号：28HMOV BL,4MUL BLMOV DI,AXPUSH DSMOV AX,0MOV DS,AXMOV AX,OFFSET ZD0 ；（ZD0为中断服务程序标号）MOV [DI],AXMOV AX,SEG ZD0MOV [DI+2],AXPOP DSSTI中断服务程序③ZD0：PUSH AXPUSH CXPUSH DXSTIMOV AX,60000 ；重装定时器0计数初值，启动定时MOV DX,0400HOUT DX,ALMOV AL,AHOUT DX,ALMOV DX,0403HMOV AL, 40HOUT DX, AL ;发锁存命令到计数器1MOV DX,0401HIN AL,DXMOV BL,ALIN AL,DX ；两次读写，先低后高MOV BH,AL ；BX=定时器1计数MOV AL,0OUT DX,ALOUT DX,AL ；计数器1清0MOV DX,0403HMOV AL, 80HOUT DX, AL ;发锁存命令到计数器2MOV DX,0402HIN AL,DXMOV CL,ALIN AL,DXMOV CH,AL ；CX=定时器2 计数MOV AL,0OUT DX,ALOUT DX,AL ；计数器2清0MOV AX,0SUB AX,BXMOV BX,AX ；获得实际计数值1MOV AX,0SUB AX,CXMOV CX,AX ；获得实际计数值2SUB BX,CX ；合格品件数MOV AX,BUF ；累计合格工件数ADD AX,BXMOV BUF,AXMOV AX,[BUF+2]ADC AX,0MOV [BUF+2],AXCLIMOV AL,20HMOV DX,0420H ；中断结束命令OUT DX,ALSTIPOP CXPOP BXPOP AXIRET3：在以4000H开始的单元中存有200个无符号字节数，找出其中的最大值存入BH，最小值存入BL, 并计算这200个数的平均值，存入4100H单元。
