自动控制理论部分参考答案

一、简答题1. 被控对象、被控量、干扰各是什么？答：对象：需进行控制的设备或装置的工作进程。

被控量：被控对此昂输出需按控制要求变化的物理量。

干扰：对生产过程产生扰动，使被控量偏离给定值的变量。

2. 按给定信号分类，控制系统可分为哪些类型？答：恒值控制系统、随动控制系统、程序控制系统。

3. 什么是系统的静态？答：被控量不随时间改变的平衡状态。

4. 什么是系统的动态？答：被控量随时间变化的不平衡状态。

5. 什么是系统的静态特性？答：系统再平衡状态下输出信号与输入信号的关系。

6. 什么是系统的动态特性？答：以时间为自变量，动态系统中各变量变化的大小、趋势以及相互依赖的关系。

7. 控制系统分析中，常用的输入信号有哪些？答：阶跃、斜坡、抛物线、脉冲。

8. （3次）传递函数是如何定义的？答：线性定常系统在零初始条件下输出响应量的拉氏变换与输入激励量的拉氏变换之比。

9. 系统稳定的基本条件是什么？答：系统的所有特征根必须具有负的实部的实部小于零。

10. 以过渡过程形式表示的质量指标有哪些？答：峰值时间t p 、超调量δ%、衰减比n d 、调节时间t s 、稳态误差e ss 。

11. 简述典型输入信号的选用原因。

答：①易于产生；②方便利用线性叠加原理；③形式简单。

12. 什么是系统的数学模型？答：系统的输出参数对输入参数的响应的数学表达式。

13. 信号流图中，支路、闭通路各是什么？答：支路：连接两节点的定向线段，其中的箭头表示信号的传送方向。

闭通路：通路的终点就是通路的起点，且与其他节点相交不多于一次。

14. 误差性能指标有哪些？答：IAE ，ITAE ，ISE ，ITSE二、填空题1. 反馈系统又称偏差控制，起控制作用是通过给定值与反馈量的差值进行的。

2. 复合控制有两种基本形式，即按参考输入的前馈复合控制和按扰动输入的前馈复合控制。

3. 某系统的单位脉冲响应为g(t)=10e -0.2t +5e -0.5t ，则该系统的传递函数G(s)为ss s s 5.052.010+++。

绪论单元测试1【判断题】(100 分)自动控制理论经历了经典控制理论、现代控制理论和近代控制理论三个发展阶段。

A.错B.对第一章测试1【单选题】(10 分)下列系统中属于开环控制的为（）。

A.家用空调器B.普通车床C.无人驾驶车D.自动跟踪雷达2【单选题】(10 分)下列系统属于闭环控制系统的为（）。

A.家用电冰箱B.传统交通红绿灯控制C.自动流水线D.普通车床3【单选题】(10 分)下列系统属于定值控制系统的为（）。

A.自动跟踪雷达B.自动化流水线C.家用空调D.家用微波炉4【单选题】(10 分)下列系统属于随动控制系统的为（）。

A.火炮自动跟踪系统B.家用空调器C.自动化流水线D.家用电冰箱5【单选题】(10 分)下列系统属于程序控制系统的为（）。

A.传统交通红绿灯控制B.火炮自动跟踪系统C.家用空调器D.普通车床6【单选题】(10 分)（）为按照系统给定值信号特点定义的控制系统。

A.连续控制系统B.离散控制系统C.线性控制系统D.随动控制系统7【单选题】(10 分)下列不是对自动控制系统性能的基本要求的是（）。

A.准确性B.快速性C.稳定性D.复现性8【单选题】(10 分)下列不是自动控制系统基本方式的是（）。

A.开环控制B.复合控制C.闭环控制D.前馈控制9【单选题】(10 分)下列不是自动控制系统的基本组成环节的是（）。

A.测量变送器B.控制器C.被控变量D.被控对象10【单选题】(10 分)自动控制系统不稳定的过度过程是（）。

A.发散振荡过程B.其余选择都不是C.单调过程D.衰减振荡过程第二章测试1【单选题】(10 分)自动控制系统的数学模型为（）。

A.热学方程B.梅森公式C.微分方程、传递函数、动态结构框图、信号流图D.状态方程、差分方程2【单选题】(10 分)以下关于传递函数的描述，的是（）。

A.传递函数取决于系统和元件的结构和参数，并与外作用及初始条件有关B.传递函数是一种动态数学模型C.传递函数是复变量的有理真分式函数D.一定的传递函数有一定的零极点分布图与之相对应3【单选题】(10 分)系统的传递函数是由系统的（）决定的。

《自动控制原理》复习参考资料一、基本知识 11、反馈控制又称偏差控制，其控制作用是通过输入量与反馈量的差值进行的。

2、闭环控制系统又称为反馈控制系统。

3、在经典控制理论中主要采用的数学模型是微分方程、传递函数、结构框图和信号流图。

4、自动控制系统按输入量的变化规律可分为恒值控制系统、随动控制系统与程序控制系统。

5、对自动控制系统的基本要求可以概括为三个方面，即：稳定性、快速性和准确性。

6、控制系统的数学模型，取决于系统结构和参数, 与外作用及初始条件无关。

7、两个传递函数分别为 G1(s)与 G2(s)的环节，以并联方式连接，其等效传递函数为G(s)+G2(s)，以串联方式连接，其等效传递函数为G1(s)*G2(s)。

18、系统前向通道传递函数为 G (s)，其正反馈的传递函数为 H (s)，则其闭环传递函数为G(s) /(1-G(s) H(s) )。

9、单位负反馈系统的前向通道传递函数为 G (s)，则闭环传递函数为G(s) /(1+ G(s) )。

10 、典型二阶系统中，ξ=0.707 时，称该系统处于二阶工程最佳状态，此时超调量为 4.3%。

11、应用劳斯判据判断系统稳定性，劳斯表中第一列数据全部为正数，则系统稳定。

12、线性系统稳定的充要条件是所有闭环特征方程的根的实部均为负，即都分布在S平面的左平面。

13、随动系统的稳态误差主要来源于给定信号，恒值系统的稳态误差主要来源于扰动信号。

14、对于有稳态误差的系统，在前向通道中串联比例积分环节，系统误差将变为零。

15、系统稳态误差分为给定稳态误差和扰动稳态误差两种。

16 、对于一个有稳态误差的系统，增大系统增益则稳态误差将减小。

17 、对于典型二阶系统，惯性时间常数 T 愈大则系统的快速性愈差。

18 、应用频域分析法，穿越频率越大，则对应时域指标 ts越小，即快速性越好19 最小相位系统是指 S 右半平面不存在系统的开环极点及开环零点。

20、按照校正装置在系统中的不同位置，系统校正可分为串联校正、反馈校正、补偿校正与复合校正四种。

第一章习题参考答案1-1多速电风扇的转速控制为开环控制。

家用空调器的温度控制为闭环控制。

1-2 设定温度为参考输入，室内温度为输出。

1-3 室温闭环控制系统由温度控制器、电加热装置、温度传感器等组成，其中温度控制器可设定希望达到的室温，作为闭环控制系统的参考输入，温度传感器测得的室温为反馈信号。

温度控制器比较参考输入和反馈信号，根据两者的偏差产生控制信号，作用于电加热装置。

1-4 当实际液面高度下降而低于给定液面高度h r ，产生一个正的偏差信号，控制器的控制作用使调节阀增加开度，使液面高度逼近给定液面高度。

第二章 习题参考答案2-1 （1）()()1453223++++=s s s s s R s C ； （2）()()1223+++=s s s ss R s C ； （3）()()1223+++=-s s s e s R s C s2-2 （1）单位脉冲响应t t e e t g 32121)(--+=；单位阶跃响应t t e e t h 3612132)(----=； (2)单位脉冲响应t e t g t 27s i n 72)(2-=；单位阶跃响应)21.127sin(7221)(2+-=-t e t h t 。

2-3 （1）极点3,1--，零点2-；(2) 极点11j ±-.2-4)2)(1()32(3)()(+++=s s s s R s C . 2-5 (a)()()1121211212212122112+++⋅+=+++=CS R R R R CS R R R R R R CS R R R CS R R s U s U ; (b)()()1)(12221112212121++++=s C R C R C R s C C R R s U s U 2-6 (a)()()RCsRCs s U s U 112+=;(b)()()141112+⋅-=Cs RR R s U s U ; (c)()()⎪⎭⎫⎝⎛+-=141112Cs R R R s U s U . 2-7 设激磁磁通f f i K =φ恒定()()()⎥⎦⎤⎢⎣⎡++++=Θφφπφm e a a a a m a C C f R s J R f L Js L s C s U s 2602. 2-8()()()φφφπφm A m e a a a a m A C K s C C f R i s J R f L i Js iL C K s R s C +⎪⎭⎫⎝⎛++++=26023.2-9 ()2.0084.01019.23-=⨯--d d u i .2-10 (2-6) 2-11(2-7)2-12 前向传递函数)(s G 改变、反馈通道传递函数)(s H 改变可引起闭环传递函数)()(s R s C 改变。

一、填空题（每空 1 分，共15分）1、反馈控制又称偏差控制，其控制作用是通过 给定值 与反馈量的差值进行的。

2、复合控制有两种基本形式：即按 输入 的前馈复合控制和按 扰动 的前馈复合控制。

3、两个传递函数分别为G 1(s)与G 2(s)的环节，以并联方式连接，其等效传递函数为()G s ，则G(s)为G 1(s)+G 2(s)（用G 1(s)与G 2(s) 表示）。

4、典型二阶系统极点分布如图1所示，则无阻尼自然频率=n ω 1.414 ，阻尼比=ξ 0.707 ， 该系统的特征方程为 2220s s ++= ，该系统的单位阶跃响应曲线为 衰减振荡 。

5、若某系统的单位脉冲响应为0.20.5()105t t g t e e --=+，则该系统的传递函数G(s)为1050.20.5s s s s +++。

6、根轨迹起始于 开环极点 ，终止于 开环零点 。

7、设某最小相位系统的相频特性为101()()90()tg tg T ϕωτωω--=--，则该系统的开环传递函数为 (1)(1)K s s Ts τ++。

1、在水箱水温控制系统中，受控对象为水箱，被控量为 水温 。

2、自动控制系统有两种基本控制方式，当控制装置与受控对象之间只有顺向作用而无反向联系时，称为 开环控制系统 ；当控制装置与受控对象之间不但有顺向作用而且还有反向联系时，称为 闭环控制系统 ；含有测速发电机的电动机速度控制系统，属于 闭环控制系统 。

3、稳定是对控制系统最基本的要求，若一个控制系统的响应曲线为衰减振荡，则该系统 稳定 。

判断一个闭环线性控制系统是否稳定，在时域分析中采用劳斯判据；在频域分析中采用 奈奎斯特判据。

4、传递函数是指在 零 初始条件下、线性定常控制系统的 输出拉氏变换 与 输入拉氏变换 之比。

5、设系统的开环传递函数为2(1)(1)K s s Ts τ++，则其开环幅频特性为2222211K T τωωω++； 相频特性为arctan 180arctan T τωω--(或：2180arctan 1T T τωωτω---+) 。

1.实际生产过程的控制系统大部分是 【 D 】 A.一阶系统 B.二阶系统 Ｃ.低阶系统 Ｄ.高阶系统 ２.若开环传递函数G(s)H(s)不存在复数极点和零点，则 【 A 】 Ａ. 没有出射角和入射角 Ｂ. 有出射角和入射角 C. 有出射角无入射角落 D. 无出射角有入射角 3.若开环传递函数为()1)(+=Ts s K s G , 此时相位裕量和Ｋ的关系是 【 B 】 A. 随K 增加而增大 B.随K 增大而减小C.以上都不是D.与K 值无关4.超前校正装置的最大超前相角 【 A 】A.11sin 1+--ββ B.11sin 1-+-ββ C.11cos 1+--ββ D.11cos1-+-ββ5.对于同一系统的状态变量和状态空间描述具有 【 C 】Ａ. 状态变量具有唯一性，状态空间描述具有非唯一性Ｂ. 状态变量具有非唯一性，状态空间描述具有唯一性Ｃ. 状态变量具有非唯一性，状态空间描述也具有非唯一性Ｄ. 状态变量具有唯一性，状态空间描述也具有唯一性6.在工程问题中，常用______数学模型来表达实际的系统。

【 C 】Ａ. 精确的 Ｂ. 复杂的 C. 简化的 Ｄ. 类似的７. 正弦输入函数r(t)的数学表达式是 【 C 】A.t t r ωsin )(=r B. )sin()(θω+=t t r C.)sin()(θω+=t A t r D.)cos()(θω+t A t r8.二阶振荡环节的对数幅频特性的高频段的渐近线斜率为_______dB/dec 。

【 C 】A.40B. -20C. -40D. 09.欲改善系统动性能，一般采用 【 A 】A.增加附加零点B. 增加附加极点B.同时增加附加零点，极点 D.A,B,C 均不行而用其它方法10.在各种校正方式中，______是最常见的一种，常加在系统中能量最小的地方。

【 B 】A.并联校正B.串联校正C.局部反馈校正D.前馈校正11.设系统的开环传递函数为，)5)(1(++S S S K 要使系统稳定，K 值的取值范围为 【 D 】A.K>0B. K<40C. 0<K<40D. 0<K<3012.一阶系统1)(+=Ts K s G G(s)的单位脉冲响应是y(t) = _______。

第一章测试1.自动控制系统的工作原理是检测{偏差}，再以{偏差}为控制作用，从而消除偏差。

（）A:对B:错答案:A2.自动控制装置由{测量元件}，{比较元件}，调节元件，{执行元件}四部分组成。

（）A:错B:对答案:B3.连续系统是指系统中各部分的输入和输出信号都是连续变化的模拟量。

（）A:对B:错答案:A4.线性定常系统是用线性常系数微分方程描述的系统。

（）A:对B:错答案:A5.给定输入是对系统输出量的要求值。

（）A:对B:错答案:A6.被控量是指被控系统所要控制的物理量。

（）A:对B:错答案:A7.被控对象是指被控制的机器，设备和生产过程。

（）A:对B:错答案:A8.下列选项中，开环控制系统是指系统的输出量对系统（）。

A:无控制作用B:其他选项都包括C:有无控制作用答案:A9.闭环控制系统是系统的输出量对系统有控制作用。

（）A:对答案:A10.开环控制系统的特点是结构简单，无反馈，不能纠正偏差。

闭环控制系统的特点是能自动纠正偏差，需要考虑稳定性问题。

（）A:错B:对答案:B第二章测试1.求图示系统的传递函数（）A:B:C:D:答案:B2.下列选项中，求图示无源网络的传递函数G(S)==（）A:B:C:D:答案:B3.下列选项中，求图示无源网络的传递函数G(S)==（）A:B:C:D:答案:D4.下列选项中，求图示无源网络的传递函数G(S)=（）A:B:C:D:答案:C5.用解析法列写线性系统的微分方程有哪些步骤？（）。

A:确定输入输出、根据物理定律列元件各变量的微分方程、消中间变量、标准化B:确定输入、根据物理定律列元件各变量的微分方程、标准化C:确定输入输出、根据物理定律列元件各变量的微分方程、消中间变量D:确定输入、根据物理定律列元件各变量的微分方程、消中间变量、标准化答案:A6.传递函数与输入和初始条件无关。

（）A:错答案:B7.物理性质不同的系统，完全可以有相同的传递函数。

（）A:错B:对答案:B8.状态向量是以状态变量为元所组成的向量。

自动控制理论第三版课后练习题含答案前言自动控制理论是现代自动控制技术的基础课程，课后练习题是巩固理论知识和巩固实践技能最重要的方法之一。

本文档整理了自动控制理论第三版的课后习题，提供了详细的解题思路和答案，希望能够帮助读者更好地掌握自动控制理论。

1. 第一章课后习题1.1 第一章习题1题目已知一个系统的开环传递函数为$G(s)=\\frac{1}{s(s+1)(s+2)}$，求该系统的稳定性。

解答该系统的零点为0。

该系统的极点为−1和−2。

因为系统的极点都在左半平面，没有极点在右半平面，所以该系统稳定。

1.2 第一章习题2题目已知一个系统的传递函数为$G(s)=\\frac{1}{(s+2)(s+3)}$，求该系统的单位阶跃响应。

解答该系统的传递函数可以表示为$G(s)=\\frac{A}{s+2}+\\frac{B}{s+3}$的形式，解得$A=\\frac{1}{s+3}$，$B=-\\frac{1}{s+2}$。

所以，该系统的单位阶跃响应为y(t)=1−e−2t−e−3t1.3 第一章习题3题目已知一个系统的传递函数为$G(s)=\\frac{1}{s^2+5s+6}$，求该系统的单位阶跃响应。

解答该系统的传递函数可以写成$G(s)=\\frac{1}{(s+2)(s+3)}$的形式。

所以，该系统的单位阶跃响应为$$ y(t)=1-\\frac{1}{2}e^{-2t}-\\frac{1}{3}e^{-3t} $$2. 第二章课后习题2.1 第二章习题1题目已知一个系统的传递函数为$G(s)=\\frac{1}{s^2+4s+3}$，求该系统的稳定性。

解答该系统的极点为−1和−3。

因为系统的极点都在左半平面，没有极点在右半平面，所以该系统稳定。

2.2 第二章习题2题目已知一个系统的传递函数为$G(s)=\\frac{1}{s^2+4s+3}$，求该系统的单位冲击响应。

解答该系统的传递函数可以写成$G(s)=\\frac{1}{(s+1)(s+3)}$的形式。

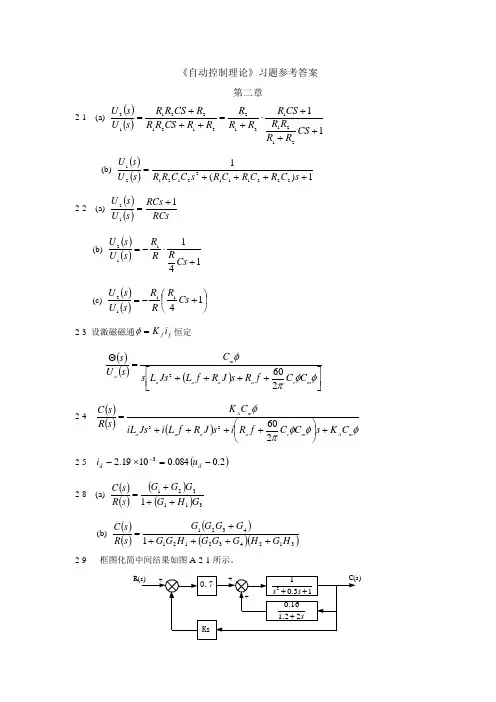

《自动控制理论》习题参考答案第二章2-1 (a)()()1121211212212122112+++⋅+=+++=CS R R R R CS R R R R R R CS R R R CS R R s U s U (b)()()1)(12221112212121++++=s C R C R C R s C C R R s U s U 2-2 (a)()()RCsRCs s U s U 112+= (b)()()141112+⋅-=Cs RR R s U s U (c)()()⎪⎭⎫⎝⎛+-=141112Cs R R R s U s U 2-3 设激磁磁通f f i K =φ恒定()()()⎥⎦⎤⎢⎣⎡++++=Θφφπφm e a a a a m a C C f R s J R f L Js L s C s U s 2602 2-4()()()φφφπφm A m e a a a a m A C K s C C f R i s J R f L i Js iL C K s R s C +⎪⎭⎫⎝⎛++++=260232-5 ()2.0084.01019.23-=⨯--d d u i2-8 (a)()()()()3113211G H G G G G s R s C +++=(b)()()()()()31243212143211H G H G G G H G G G G G G s R s C +++++=2-9 框图化简中间结果如图A-2-1所示。

图A-2-1 题2-9框图化简中间结果()()()()52.042.018.17.09.042.07.023++++++=s k s k s s s R s C 2-10()()4232121123211G H G G H G G H G G G G s R s C ++-+=2-11 系统信号流程图如图A-2-2所示。

图A-2-2 题2-11系统信号流程图()()()()2154214212654212215421421321111H H G G G G G G G H G G G G G s R s C H H G G G G G G G G G G s R s C -++=-++=2-12 (a)()()()adgi abcdi agdef abcdef cdhs R s C +++-=11(b)()()()1221211222112++++=s C R C R C R s C R C R R s R s C2-13 由选加原理,可得()()()()()()[]s D H G G s D G s D G s R G G G H G H s C 3121221221221111--+++=第三章3-1 分三种情况讨论 (a) 当1>ζ时()()()()()⎥⎥⎦⎤⎢⎢⎣⎡-+----+-=-+-=---=⎪⎭⎫ ⎝⎛-+-⎪⎭⎫ ⎝⎛---221221222211112121,122ζζζζωζωζωζζωζζωζζωζζt t n n nn n n e e t t c s s (b) 当10<<ζ时()()()⎪⎪⎭⎫⎝⎛-----+-=---+---=-+-=---=---22222222222121121sin 1121sin 1211cos 221,1ζζζωζωζωζωζωζζωζωζωζωζζωζζζωζωζωarctg t et t e t et t c j s j s n tnnn t nn tnnn n n n n(c) 当1=ζ时设系统为单位反馈系统,有()()()()()2222nn n r s s s s R s c s R s E ωζωζω+++=-= 系统对单位斜坡输入的稳态误差为()nn n n s sr s s s s s s im e ωζωζωζω22212220=+++⋅⋅=→ 3-2 (1) 0,0,50===a v p K K K(2) 0,,==∞=a v p K K K K (3) 10,,KK K K a v p =∞=∞= (4) 0,200,==∞=a v p K KK K 3-3 首先求系统的给定误差传递函数()101.0)11.0()(11)()(2+++=+==Φs s s s s G s R s E s e 误差系数可求得如下()⎪⎭⎫⎝⎛++-=-=-t e t t c s n t n nn n 21222,1ωωωωω()()()0)101.0()12.0(20)101.0(2lim lim 1.0)101.0()12.0(10lim lim 0101.0)11.0(lim lim 32220220222001200=+++-++=Φ==+++=Φ==+++=Φ=→→→→→→s s s s s s ds d C s s s s ds d C s s s s s C s e s s e s s e s(1) 0)(R t r =，此时有0)()(,)(0===t r t r R t r s s s ，于是稳态误差级数为()0)(0==t r C t e s sr ，0≥t(2) t R R t r 10)(+=，此时有0)(,)(,)(110==+=t r R t r t R R t r s s s ，于是稳态误差级数为()1101.0)()(R t rC t r C t e s s sr =+= ，0≥t (3) 221021)(t R t R R t r ++=，此时有t R R t rt R t R R t r s s 212210)(,21)(+=++= ，2)(R t r s= ，于是稳态误差级数为 ())(1.0)(!2)()(21210t R R t r C t rC t r C t e s s s sr +=++= ，0≥t 3-4 首先求系统的给定误差传递函数()5001.0)11.0()(11)()(2+++=+==Φs s s s s G s R s E s e 误差系数可求得如下()()()232220220222001200050098)5001.0()12.0(1000)5001.0(100lim lim 5001)5001.0()12.0(500lim lim 05001.0)11.0(lim lim =+++-++=Φ==+++=Φ==+++=Φ=→→→→→→s s s s s s ds d C s s s s ds d C s s s s s C s e s s es s e stt r t t rt t r s s s 5sin 25)(5cos 5)(5sin )(-===稳态误差级数为()[][][]tt tC t C C t e sr 5cos 1015sin 109.45cos 55sin 25224120 -⨯++⨯=-⨯+⎥⎦⎤⎢⎣⎡+⨯-=-3-5 按技术条件（1）~（4）确定的二阶系统极点在s 平面上的区域如图A-3-1 (a) ~ (d)的阴影区域。

XXX2020年4月《自动控制理论》作业机考参考答案1.PD控制规律包括比例和微分，选项A为正确答案。

2.采用负反馈连接后，不能保证闭环系统稳定，动态性能提高，或干扰误差完全消除，需要调整系统结构参数来改善性能。

选项D为正确答案。

3.无法判断正确答案，因为题目中的图片均无法显示。

4.系统的峰值时间会增大，选项D为正确答案。

5.系统的频率特性是频率的函数，选项A为正确答案。

6.根轨迹终止于闭环极点，选项C为正确答案。

7.如果XXX阵列表中某一行的参数全为零，或只有等于零的一项，则说明在根平面内存在共轭虚根或共轭复根对称于实轴。

正确答案:A8.输入信号与输出信号的相位差随频率变化的关系是相频特性。

9.若二阶系统的调节时间长，则说明系统响应慢。

10.XXX的低频段反映了系统的稳态性能。

11.下列判别系统稳定性的方法中，奈式判据是在频率域的判据。

12.给定系统的幅频特性曲线为{。

13.控制系统时域分析中，最常用的典型输入信号是阶跃函数。

14.给定系统的根轨迹为{。

15.以下哪个选项是正确的？A。

随着K的增加，系统增大B。

随着K的增加，系统减小C。

以上都不正确D。

与K值无关正确答案：A16.下列哪种措施对于提高系统的稳定性没有效果？A。

增加开环极点B。

在积分环节外加单位负反馈C。

增加开环零点D。

引入串联超前校正装置正确答案：A17.二阶系统的闭环增益加大会导致什么？A。

快速性越好B。

超调量越大C。

峰值时间提前D。

对动态性能无影响正确答案：D18.惯性环节和积分环节的频率特性在哪个方面相等？A。

幅频特性的频率B。

最小幅值C。

相位变化率D。

穿越频率正确答案：A19.闭环系统稳定的充分必要条件是什么？A。

实轴上的所有特征方程根B。

左半部分的所有特征方程根C。

虚轴上的所有特征方程根D。

右半部分的所有特征方程根正确答案：B20.采用超前校正对系统抗噪声干扰能力的影响是什么？A。

能力上升B。

能力下降C。

能力不变D。

能力不确定正确答案：A21.没有稳态误差的系统被称为什么？A。

《自动控制理论》课程习题集一、单选题1.下列不属于自动控制基本方式的是（ B ）。

A．开环控制B．随动控制C．复合控制D．闭环控制2.自动控制系统的（ A ）是系统工作的必要条件。

A．稳定性B．动态特性C．稳态特性D．瞬态特性3.在（ D ）的情况下应尽量采用开环控制系统。

A. 系统的扰动量影响不大B. 系统的扰动量大且无法预计C. 闭环系统不稳定D. 系统的扰动量可以预计并能进行补偿4.系统的其传递函数（ B ）。

A. 与输入信号有关B. 只取决于系统结构和元件的参数C. 闭环系统不稳定D. 系统的扰动量可以预计并能进行补偿5.建立在传递函数概念基础上的是（ C ）。

A. 经典理论B. 控制理论C. 经典控制理论D. 现代控制理论6.构成振荡环节的必要条件是当（ C ）时。

A. ζ=1B. ζ=0C. 0<ζ<1D. 0≤ζ≤17.当（ B ）时，输出C(t)等幅自由振荡，称为无阻尼振荡。

A. ζ=1 B. ζ=0C. 0<ζ<1D. 0≤ζ≤18.若二阶系统的阶跃响应曲线无超调达到稳态值，则两个极点位于位于（ D ）。

A. 虚轴正半轴B. 实正半轴C. 虚轴负半轴D. 实轴负半轴9.线性系统稳定的充分必要条件是闭环系统特征方程的所有根都具有（ B ）。

A. 实部为正B. 实部为负C. 虚部为正D. 虚部为负10.下列说法正确的是：系统的开环增益（ B ）。

A. 越大系统的动态特性越好B. 越大系统的稳态特性越好C. 越大系统的阻尼越小D. 越小系统的稳态特性越好11.根轨迹是指开环系统某个参数由0变化到∞，（ D ）在s平面上移动的轨迹。

A. 开环零点B. 开环极点C. 闭环零点D. 闭环极点12.闭环极点若为实数，则位于[s]平面实轴；若为复数，则共轭出现。

所以根轨迹（ A ）。

A. 对称于实轴B. 对称于虚轴C. 位于左半[s]平面D. 位于右半[s]平面13.系统的开环传递函数)4)(2()3)(1()(*0++++=sssssKsG，则全根轨迹的分支数是（ C ）。

第三章习题参考答案（缺1张图）3-1 分三种情况讨论 (a) 当1>ζ时()()()()()⎥⎥⎦⎤⎢⎢⎣⎡-+----+-=-+-=---=⎪⎭⎫ ⎝⎛-+-⎪⎭⎫ ⎝⎛---221221222211112121,122ζζζζωζωζωζζωζζωζζωζζt t n n nn n n e e t t c s s (b) 当10<<ζ时()()()⎪⎪⎭⎫⎝⎛-----+-=---+---=-+-=---=---22222222222121121sin 1121sin 1211cos 221,1ζζζωζωζωζωζωζζωζωζωζωζζωζζζωζωζωarctg t et t e t et t c j s j s n tnnn t nn tnnn n n n n(c) 当1=ζ时3-3 （1）())24.0,/12.2(,%286.7%,6.46==±==ζωs rad s t M n s p ；（2）())5.0,/1(,%28%,3.16==±==ζωs rad s t M n s p ；（3）s t s 15=)25.1,/4.0(,==ζωs rad n ，过阻尼系统，无超调。

3-4 s rad n /588.19,598.0==ωζ. 3-7 (1) %).2(33.3,96.1,%49.9±===s t s t M s p p(2)44.240)()(2++=s s s R s C ，s rad n /2,6.0==ωζ. 3-8 （1） t te e t g 10601212)(--+-=;(2)60070600)()(2++=s s s R s C , s rad n /49.24,429.1==ωζ. 3-10 （1）系统稳定。

()⎪⎭⎫⎝⎛++-=-=-t e t t c s n t n nn n 21222,1ωωωωω（2）劳斯阵列第一列符号改变两次，根据劳斯判据，系统有两个极点具有正实部，系统不稳定。

课程管理第1题：开环控制方式是按（）进行控制的，反馈控制方式是按（）进行控制的。

A. 偏差；给定量B. 给定量；偏差C. 给定量；扰动D. 扰动；给定量第2题：自动控制系统的是系统正常工作的先决条件。

A. 稳定性B. 动态特性C. 稳态特性D. 精确度第3题：系统的微分方程为c(t)=r(t)coswt+5 , 则系统属于（）。

A. 离散系统B. 线性定常系统C. 线性时变系统D. 非线性系统第4题：时域中常用的数学模型不包括。

A. 微分方程B. 差分方程C. 传递函数D. 状态方程第5题：适合于应用传递函数描述的系统是。

A. 线性定常系统B. 线性时变系统C. 非线性时变系统D. 非线性定常系统第6题：传递函数的零初始条件是指tA. 输入为零B. 输入、输出及各阶导数为零C. 输入、输出为零D. 输出及各阶导数为零第7题：传递函数的拉氏反变换是（）。

A. 单位阶跃响应B. 单位加速度响应C. 单位斜坡响应D. 单位脉冲响应第8题：系统自由运动的模态由（）决定。

A. 零点B. 极点C. 零点和极点D. 增益第9题：信号流图中，（）的支路称为源节点。

A. 只有信号输入B. 只有信号输出C. 既有信号输入又有信号输出D. 任意第10题：信号流图中，（）的支路称为阱节点。

A. 只有信号输入B. 只有信号输出C. 既有信号输入又有信号输出D. 任意第11题：信号流图中，（）的支路称为混合节点。

A. 只有信号输入B. 只有信号输出C. 既有信号输入又有信号输出D. 任意第12题：分析系统的动态性能时常用的典型输入信号是（）。

A. 单位阶跃函数B. 单位速度函数C. 单位脉冲函数D. 正弦函数第13题：一阶系统的单位阶跃响应曲线的输出值为 0.632 时对应的 t=（）。

A. TB. 2TC. 3TD. 4T第14题：一阶系统的单位阶跃响应曲线的输出值为 0.95 时对应的t=（）。

A. TB. 2TC. 3TD. 4T第15题：一阶系统的单位阶跃响应曲线的输出值为 0.982 时对应的t=（）。

自动控制理论(哈尔滨工业大学)中国大学MOOC答案2022版第1章自动控制理论概述单元测验1、自动控制是指在没有人直接参与的情况下，通过（）使被控制对象或过程自动地在一定的精度范围内按照预定的规律运行。

答案: 控制器2、信息在控制系统中占有重要的作用，控制系统对信息利用主要体现在（）。

答案: 采集、处理、决策3、开环控制的特点不包括（）。

答案: 不会不稳定4、对控制系统性能的三个基本要求不包括（）。

答案: 抗干扰性5、时变系统是指系统中的物理参数（）的系统。

答案: 随时间变化6、稳定性是系统正常工作的首要条件，稳定性的要求是（）。

答案: 在扰动作用下重新回复到平衡状态的能力7、控制系统按照给定输入是否为恒定可分为（）。

答案: 调节控制和伺服系统8、负反馈是利用输入和反馈量相减所得的（）去作用于被控对象，达到减小偏差或消除偏差的目的。

答案: 偏差量9、自动控制系统组成最基本的两部分是（）和（）。

答案: 控制对象;控制器10、关于反馈的概念说法正确的是（）。

答案: 将输出量引入输入端比较，结果重新作用于输入。

;因为反馈的存在系统形成了闭环结构。

;反馈控制可以提高系统的精度和抗扰性。

11、随动系统主要强调的是抗扰性，调节系统主要强调的是跟随性。

答案: 错误12、非线性系统是指其中所包括的全部元件都具有非线性特性。

答案: 错误13、控制系统稳、快、准三方面基本的性能中，每个可以独立调整，相互之间没有影响。

答案: 错误14、闭环系统的不稳定主要是因为系统存在扰动。

答案: 错误15、时变系统是指系统中的物理参数（）的系统。

答案: 随时间变化第2章线性系统的数学模型线性系统的数学模型单元测试1、理想化的物理系统是（）。

答案: 忽略了次要因素的，可以用物理定律进行描述的系统2、描述系统时域的输入输出特性的模型是答案: 微分方程3、描述系统数学模型的微分方程的系数由（）决定。

答案: 系统中各元件的物理参数4、同一个闭环系统中设定的输入输出变量不同，则（）。
