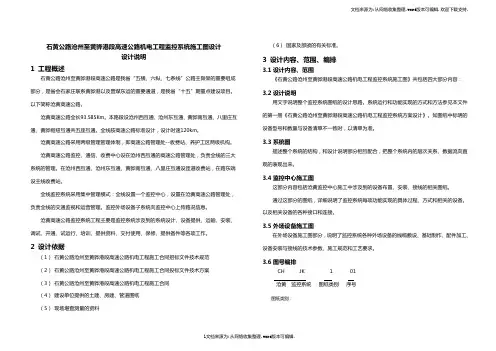

石黄公路沧州至黄骅港段高速公路机电工程监控系统施工图设计
设计说明
1工程概述
石黄公路沧州至黄骅港段高速公路是我省“五横、六纵、七条线”公路主骨架的重要组成部分，是省会石家庄联系黄骅港以及晋煤东运的重要通道，是我省“十五”期重点建设项目。以下简称沧黄高速公路。
沧黄高速公路全长93.585Km。本路段设沧州西互通、沧州东互通、黄骅南互通、八里庄互通、黄骅枢纽互通共五座互通。全线按高速公路标准设计，设计时速120km。
沧黄高速公路采用两级管理管理体制，即高速公路管理处--收费站、养护工区两级机构。
沧黄高速公路监控、通信、收费中心设在沧州西互通的高速公路管理处，负责全线的三大系统的管理。在沧州西互通、沧州东互通、黄骅南互通、八里庄互通设匝道收费站，在路东端设主线收费站。
全线监控系统采用集中管理模式：全线设臵一个监控中心，设臵在沧黄高速公路管理处，负责全线的交通监视和运营管理。监控外场设备子系统向监控中心上传路况信息。
沧黄高速公路监控系统工程主要是监控系统涉及到的系统设计、设备提供、运输、安装、调试、开通、试运行、培训、提供资料、交付使用、保修、提供备件等各项工作。
2设计依据
（1）石黄公路沧州至黄骅港段高速公路机电工程施工合同招标文件技术规范
（2）石黄公路沧州至黄骅港段高速公路机电工程施工合同投标文件技术方案
（3）石黄公路沧州至黄骅港段高速公路机电工程施工合同
（4）建设单位提供的土建、房建、管道图纸
（5）现场堪查测量的资料
（6）国家及部颁的有关标准。
3设计内容、范围、编排
3.1设计内容、范围
《石黄公路沧州至黄骅港段高速公路机电工程监控系统施工图》共包括四大部分内容：3.2设计说明
用文字说明整个监控系统图纸的设计思路。系统运行和功能实现的方式和方法参见本文件的第一册《石黄公路沧州至黄骅港段高速公路机电工程监控系统方案设计》。如图纸中标明的设备型号和数量与设备清单不一致时，以清单为准。
3.3系统图
描述整个系统的结构，和设计说明部分相互配合，把整个系统内的层次关系、数据流向直观的表现出来。
3.4监控中心施工图
这部分内容包括沧黄监控中心施工中涉及到的设备布臵、安装、接线的相关图纸。
通过这部分的图纸，详细说明了监控系统每项功能实现的具体过程、方式和相关的设备。以及相关设备的各种接口和连接。
3.5外场设备施工图
在外场设备施工图部分，说明了监控系统各种外场设备的线缆敷设、基础制作、配件加工、设备安装与接线的技术参数、施工规范和工艺要求。
3.6图号编排
CH JK 1 01
沧黄监控系统图纸类别序号
图纸类别：
1--------系统图纸
2--------中心施工图纸
3--------外场设备施工图纸
4--------服务区保安监控系统施工图纸
4设计分册及界面划分
4.1设计分册
《石黄公路沧州至黄骅港段高速公路机电工程联合设计文件》共六册，本设计分册为第二册。
4.2界面划分
（1）与房建承包人的界面：
各专业机房内的预留壁槽(竖井),电缆爬架,预留管箱以及各机房间缆线连接所需的管洞,
穿管等,由房建承包人负责完成。
由房建专业提供路监控中心的接地装臵,接地电阻不大于1欧姆。
（2）与土建专业的界面
土建专业应根据监控系统的要求做预留的通信管道和分歧,以及需预埋的供电、监控与通信专业的横穿钢管和过桥钢管。
（3）与供电专业的界面
由房建和供电专业提供监控、通信、收费系统各机房所用的三相380V电源及220V单相交流电源。
（4）与通信系统的界面
在监控外场设备处,通信系统与监控系统的界面划分在光端机和调制解调器,通信系统负责把通信光缆或通信电缆从通信机房敷设到监控外场设备基础附近的路肩手孔内,并在手孔内盘留20米。光端机、调制解调器等设备及其引线、熔接,由监控系统负责。在路监控中心、通信系统与监控系统的界面划分在路通信中心的光配线架(ODF)和音频配线架上,并终接在配线架的内线侧。光配线架外线侧的尾纤及光端机和调制解调器由监控系统负责。
按照河北省高速公路机电系统联网技术要求，沧黄高速公路监控中心需上传1路监控数据到省监控中心，需要通信系统提供传输通道。
监控系统设臵了各摄像机的图像和控制信号通过数字视频复用光端机,经通信系统提供的光缆传到路监控中心。光端机设备由监控系统负责。
在外场,通信系统负责把光缆引到摄像机设臵处的路肩手孔内,并盘留20米。
（5）与收费系统的界面
在各收费站，监控外场设备电源均引自收费系统专用配电箱，配电箱由收费系统提供，电缆由监控系统负责，界面在配电箱为外场设备供电的空开下口处。
在收费、监控中心，监控系统设备安装在由收费系统提供的19”标准机柜内。收费、监控中心设备间和监控室的线槽由收费系统提供。收费、监控中心闭路电视系统所用的视频切换矩阵、主控键盘、通道扩展器、码分配器、视频分配器和主监视器由监控系统负责。收费、监控中心电视墙由收费中心负责，电视墙上的监视器由收费、监控系统各自负责。监控中心硬盘录像机由监控系统提供，只用来录制监控系统的摄像机上传的视频。
5图纸单位
本册图纸统一采用毫米（mm）为单位。6总体架构
6.1总体构成
沧黄高速公路监控系统设一个监控中心，位于沧州西互通附近的沧黄高速公路管理处内。监控中心计算机系统构成计算机局域网。该局域网在监控中心经路由器和通信系统提供的光传输链路与省监控中心相联。系统联接如下图示：
6.2监控系统的构成
监控系统包括监控中心计算机网络、数据传输系统和外场设备组成。
监控中心计算机网络通过通信系统提供的传输通道与其管理的外场设备通讯。外场设备以RS-232接口连接专线调制解调器，再通过通信电缆与相应通信站的综合业务接入设备连接，传输到路监控中心。沧州东、黄骅南、八里庄和黄骅主线站的UPS通过通信系统提供的子速率通道将监控数据传输到路段监控中心。
