给排水及暖通识图与施工工艺引言在建筑物的设计和施工过程中，给排水和暖通系统是必不可少的。
给排水系统主要负责水的供应和排放，暖通系统则负责调节建筑物内部的温度和湿度。
在进行给排水和暖通系统的设计和施工时，了解与应用相应的识图和工艺是非常重要的。
本文将介绍给排水及暖通识图与施工工艺的相关内容。
一、给排水识图与施工工艺1. 给水系统识图与施工工艺给水系统是建筑物中重要的系统之一，它主要负责将水从供水厂输送到建筑物内部。
在给水系统的设计和施工中，需要了解以下识图与施工工艺：a. 给水系统识图在给水系统的识图中，常用的图形包括：•总平面布置图：用于标注给水管道的布局和位置。
•剖面图：用于标注给水管道的高度和连接方式。
•管道图：用于标注给水管道的管径、材质和连接方式。
b. 给水系统施工工艺给水系统的施工工艺包括以下内容：•管道安装：根据施工图纸，从供水源引入管道，连接不同的设备和终端用水点。
•管道接头处理：根据连接方式，采用焊接、承插连接或螺纹连接等方式，处理管道的接头。
•绝缘隔热：根据需要，对给水管道进行绝缘隔热处理，以减少能量损失和防止冷凝水的产生。
2. 排水系统识图与施工工艺排水系统是建筑物中将废水排出的系统，它主要负责排放建筑物内部产生的废水。
在排水系统的设计和施工中，需要了解以下识图与施工工艺：a. 排水系统识图排水系统的识图中，常用的图形包括：•总平面布置图：用于标注排水管道和排水口的布局和位置。
•剖面图：用于标注排水管道的高度和连接方式。
•管道图：用于标注排水管道的管径、材质和连接方式。
b. 排水系统施工工艺排水系统的施工工艺包括以下内容：•管道安装：根据施工图纸，从排水口引入排水管道，连接不同的设备和排水点。
•管道接头处理：根据连接方式，采用焊接、承插连接或螺纹连接等方式，处理管道的接头。
•排气处理：为了保证排水系统的正常运行，需要设置排气装置，以防止气阻对排水流动的影响。
二、暖通识图与施工工艺暖通系统是建筑物中调节温度和湿度的系统，它包括供热和供冷两个部分。
给排水图纸识图方法给排水图纸是指用来表示建筑物内外的给水、排水、消防和雨水系统的图纸。
在施工过程中，正确识图及理解给排水图纸非常重要。
本文将详细介绍给排水图纸的识图方法，以帮助读者更好地理解和应用这些图纸。
一、图纸基本信息在开始识图前，首先要了解图纸的基本信息，包括图号、比例尺、绘图日期等。
这些信息通常位于图纸右上角或左下角，通过对图纸基本信息的了解，可以更好地理解图纸的内容和意图。
二、构件符号给排水图纸中使用了许多构件符号来表示不同的元素和设备。
熟悉并理解这些符号是识图的关键。
常见的构件符号包括水龙头、下水道、化粪池等。
在识图过程中，要根据符号的形状、大小和标注信息，确定其所代表的元素和设备，并理解其功能及连接关系。
三、管道布置给排水系统的管道布置是图纸中的重要内容。
通过观察图纸中的管道线路、连接方式和管径，可以了解系统的布局和组成部分。
同时，还要注意图纸中可能存在的隐藏管道，比如埋地管道或隐藏的分支管道。
四、设备布置给排水系统中的设备是十分重要的，比如水泵、阀门、储水箱等。
图纸中会用特殊符号标注这些设备的位置和型号。
在识图过程中，要根据图纸中的符号和标注来确定设备的布置和功能。
五、管道标高图纸中通常会标注管道的标高信息，用以表示管道的高低差。
识图时要注意观察这些标高，并根据标高信息判断管道的流向和水位。
六、管道连接方式给排水系统中的管道连接方式有多种，比如螺纹连接、法兰连接等。
在识图过程中要注意观察连接部位的细节，并根据图纸中的标注和符号来理解连接方式。
七、管道材料给排水系统中常用的管道材料有铸铁管、塑料管等。
图纸中通常会标注管道的材料和直径。
在识图过程中要根据这些信息来了解管道的材质和规格。
扩展内容：1、本文档所涉及附件如下：（列出所涉及的附件名称及相关信息）附件1：给排水图纸示例附件2：给排水系统构件符号表附件3：给排水设备型号表2、本文档所涉及的法律名词及注释：（列出本文涉及的法律名词及其注释信息）法律名词1：建筑法注释：建筑法是指规范建筑物建设和使用的法律法规，包括建筑物的设计、施工、质量等方面的规定。

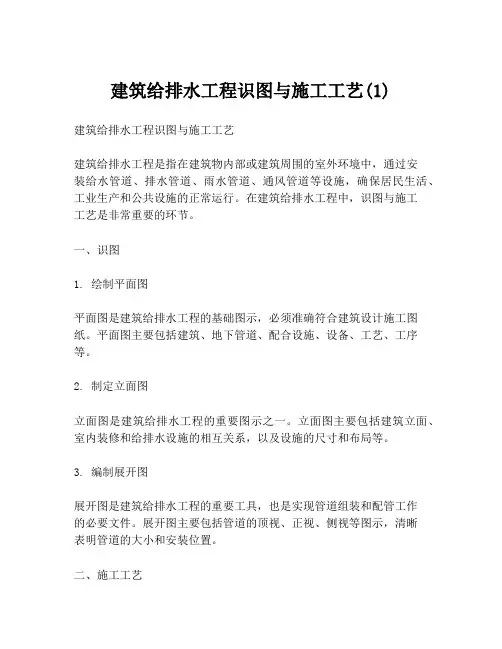

建筑给排水工程识图与施工工艺(1)建筑给排水工程识图与施工工艺建筑给排水工程是指在建筑物内部或建筑周围的室外环境中，通过安装给水管道、排水管道、雨水管道、通风管道等设施，确保居民生活、工业生产和公共设施的正常运行。
在建筑给排水工程中，识图与施工工艺是非常重要的环节。
一、识图1. 绘制平面图平面图是建筑给排水工程的基础图示，必须准确符合建筑设计施工图纸。
平面图主要包括建筑、地下管道、配合设施、设备、工艺、工序等。
2. 制定立面图立面图是建筑给排水工程的重要图示之一。
立面图主要包括建筑立面、室内装修和给排水设施的相互关系，以及设施的尺寸和布局等。
3. 编制展开图展开图是建筑给排水工程的重要工具，也是实现管道组装和配管工作的必要文件。
展开图主要包括管道的顶视、正视、侧视等图示，清晰表明管道的大小和安装位置。
二、施工工艺1. 建立管道基础建筑物内的给排水管道必须有一定的基础才能安装，此时需要根据设计图纸进行基础打钢筋，验证水平和垂直度，检查地面的坚实性等工作。
2. 安装管道及配合设施管道的安装必须符合设计图纸的尺寸严格按照斜率来安装。
配合设施也必须符合设计要求的大小和尺寸。
同时，要保证管道与设施之间的连接和密封性，避免管道漏水。
3. 规范施工工艺施工工艺中，包括管道的制造、安装和维护过程。
必须严格执行规范的施工工艺，严禁进行违背施工规范的操作，保证给排水工程的质量和安全。
建筑给排水工程识图与施工工艺的重要性不言而喻。
只有严格执行标准的工程设计和施工规范，才能保证管道的质量和耐久性，避免给社会带来不必要的经济损失和人员伤亡。
一篇文章教你室内给排水施工图识读！室内给水排水施工图主要包括给水排水平面图、系统轴测图和详图等。
室内给水排水平面图（1）室内给水平面图的内容室内给水排水平面图是表明给水排水管道及设备的平面布置的图纸，主要包括内容见表4-9。
表4-9 室内给水排水平面图包括内容（2）室内给水排水平面图的绘制①平面图的数量和范围。
多层房屋的管道平面图原则上应分层绘制，管道系统布置相同的楼层平面可以绘制一个平面图。
特别提醒底层平面图仍应单独画出。
底层管道平面图应画出整幢房屋的建筑平面图，其余各层可仅画布置有管道的局部平面图。
②房屋平面图。
室内给水排水面图是在建筑平面图的基础上表明给水排水有关内容的图纸，因此该图中的建筑轮廓线应与建筑平面图一致。
但该图中的房屋平面图不是用于土建施工，而仅作为管道系统及设备的水平布局和定位的基准。
因此，仅需抄绘房屋的墙身、柱、门窗洞、楼梯、台阶等主要构配件，至于房屋细部、门扇、门窗代号等均略去。
可采用与建筑平面图相同的比例，如显示不清可放大比例。
图线采用细线绘制（0.35b）。
底层平面图要画全轴线，楼层平面图可仅画边界轴线。
③卫生器具平面图。
卫生器具中的洗脸盆、大便器、小便器等都是工业产品，不必详细表示，可按规定图例画出；而盥洗台、大便槽、小便槽等是在现场砌筑的，其详图由建筑专业绘制，在管道平面图中仅需画出其主要轮廓。
卫生器具的图线采用中实线（0.5b）绘制。
④管道平面图。
管道平面图是用水平剖切平面剖切后的水平投影，然而各种管道不论在楼面（地面）之上或之下，都不考虑其可见性。
亦即每层平面图中的管道均以连接该层卫生设备的管路为准，而不是以楼地面为分界。
如属本层使用但安装在下层空间的重力管道，均绘于本层平面图上。
一般将给水系统和排水系统绘制于同一平面图上，这对于设计和施工以及对于识读都比较方便。
在底层管道平面图中，各种管道要按照系统编号。
系统的划分视具体情况而异，一般给水管道以每一引入管为一个系统；排水管道以每一排出管为一排水系统。
