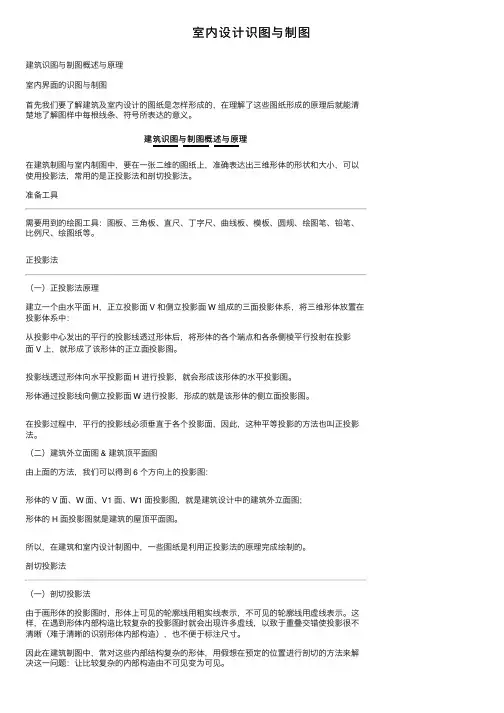

室内设计识图与制图建筑识图与制图概述与原理室内界⾯的识图与制图⾸先我们要了解建筑及室内设计的图纸是怎样形成的，在理解了这些图纸形成的原理后就能清楚地了解图样中每根线条、符号所表达的意义。
建筑识图与制图概述与原理在建筑制图与室内制图中，要在⼀张⼆维的图纸上，准确表达出三维形体的形状和⼤⼩，可以使⽤投影法，常⽤的是正投影法和剖切投影法。
准备⼯具需要⽤到的绘图⼯具：图板、三⾓板、直尺、丁字尺、曲线板、模板、圆规、绘图笔、铅笔、⽐例尺、绘图纸等。
正投影法（⼀）正投影法原理建⽴⼀个由⽔平⾯ H，正⽴投影⾯ V 和侧⽴投影⾯ W 组成的三⾯投影体系，将三维形体放置在投影体系中：从投影中⼼发出的平⾏的投影线透过形体后，将形体的各个端点和各条侧棱平⾏投射在投影⾯ V 上，就形成了该形体的正⽴⾯投影图。
投影线透过形体向⽔平投影⾯ H 进⾏投影，就会形成该形体的⽔平投影图。
形体通过投影线向侧⽴投影⾯ W 进⾏投影，形成的就是该形体的侧⽴⾯投影图。
在投影过程中，平⾏的投影线必须垂直于各个投影⾯，因此，这种平等投影的⽅法也叫正投影法。
（⼆）建筑外⽴⾯图 & 建筑顶平⾯图由上⾯的⽅法，我们可以得到 6 个⽅向上的投影图：形体的 V ⾯、W ⾯、V1 ⾯、W1 ⾯投影图，就是建筑设计中的建筑外⽴⾯图；形体的 H ⾯投影图就是建筑的屋顶平⾯图。
所以，在建筑和室内设计制图中，⼀些图纸是利⽤正投影法的原理完成绘制的。
剖切投影法（⼀）剖切投影法由于画形体的投影图时，形体上可见的轮廓线⽤粗实线表⽰，不可见的轮廓线⽤虚线表⽰。
这样，在遇到形体内部构造⽐较复杂的投影图时就会出现许多虚线，以致于重叠交错使投影很不清晰（难于清晰的识别形体内部构造），也不便于标注尺⼨。
因此在建筑制图中，常对这些内部结构复杂的形体，⽤假想在预定的位置进⾏剖切的⽅法来解决这⼀问题：让⽐较复杂的内部构造由不可见变为可见。
