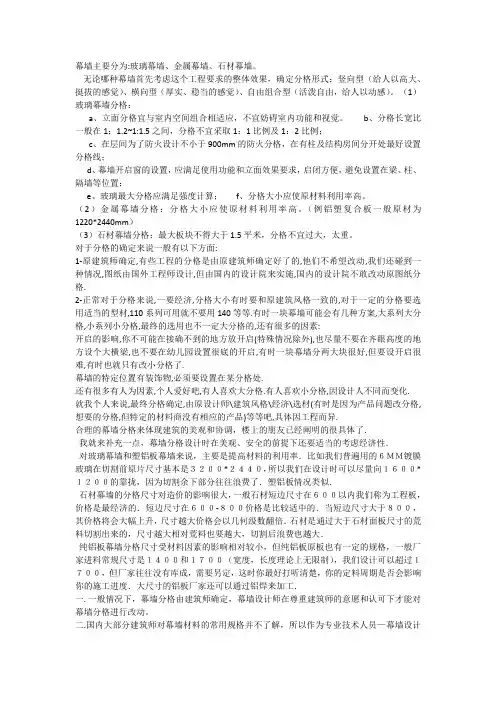

幕墙主要分为:玻璃幕墙、金属幕墙、石材幕墙。
无论哪种幕墙首先考虑这个工程要求的整体效果，确定分格形式：竖向型（给人以高大、挺拔的感觉）、横向型（厚实、稳当的感觉）、自由组合型（活泼自由，给人以动感）。
（1）玻璃幕墙分格：a、立面分格宜与室内空间组合相适应，不宜妨碍室内功能和视觉。
b、分格长宽比一般在1：1.2~1:1.5之间，分格不宜采取1：1比例及1：2比例；c、在层间为了防火设计不小于900mm的防火分格，在有柱及结构房间分开处最好设置分格线；d、幕墙开启窗的设置，应满足使用功能和立面效果要求，启闭方便，避免设置在梁、柱、隔墙等位置；e、玻璃最大分格应满足强度计算；f、分格大小应使原材料利用率高。
（2）金属幕墙分格：分格大小应使原材料利用率高。
（例铝塑复合板一般原材为1220*2440mm）（3）石材幕墙分格：最大板块不得大于1.5平米，分格不宜过大，太重。
对于分格的确定来说一般有以下方面:1-原建筑师确定,有些工程的分格是由原建筑师确定好了的,他们不希望改动,我们还碰到一种情况,图纸由国外工程师设计,但由国内的设计院来实施,国内的设计院不敢改动原图纸分格.2-正常对于分格来说,一要经济,分格大小有时要和原建筑风格一致的,对于一定的分格要选用适当的型材,110系列可用就不要用140等等.有时一块幕墙可能会有几种方案,大系列大分格,小系列小分格,最终的选用也不一定大分格的,还有很多的因素:开启的影响,你不可能在接确不到的地方放开启(特殊情况除外),也尽量不要在齐眼高度的地方设个大横梁,也不要在幼儿园设置很底的开启,有时一块幕墙分两大块很好,但要设开启很难,有时也就只有改小分格了.幕墙的特定位置有装饰物,必须要设置在某分格处.还有很多有人为因素,个人爱好吧,有人喜欢大分格.有人喜欢小分格,因设计人不同而变化.就我个人来说,最终分格确定,由原设计师\建筑风格\经济\选材(有时是因为产品问题改分格,想要的分格,但特定的材料商没有相应的产品)等等吧,具体因工程而异.合理的幕墙分格来体现建筑的美观和协调，楼上的朋友已经阐明的很具体了．我就来补充一点，幕墙分格设计时在美观、安全的前提下还要适当的考虑经济性．对玻璃幕墙和塑铝板幕墙来说，主要是提高材料的利用率．比如我们普遍用的６ＭＭ镀膜玻璃在切割前原片尺寸基本是３２００*２４４０，所以我们在设计时可以尽量向１６００*１２００的靠拢，因为切割余下部分往往浪费了．塑铝板情况类似．石材幕墙的分格尺寸对造价的影响很大，一般石材短边尺寸在６００以内我们称为工程板，价格是最经济的．短边尺寸在６００-８００价格是比较适中的．当短边尺寸大于８００，其价格将会大幅上升，尺寸越大价格会以几何级数翻倍．石材是通过大于石材面板尺寸的荒料切割出来的，尺寸越大相对荒料也要越大，切割后浪费也越大．纯铝板幕墙分格尺寸受材料因素的影响相对较小，但纯铝板原板也有一定的规格，一般厂家进料常规尺寸是１４００和１７００（宽度，长度理论上无限制），我们设计可以超过１７００，但厂家往往没有库成，需要另定，这时你最好打听清楚，你的定料周期是否会影响你的施工进度．大尺寸的铝板厂家还可以通过铝焊来加工．一.一般情况下，幕墙分格由建筑师确定，幕墙设计师在尊重建筑师的意愿和认可下才能对幕墙分格进行改动。
幕墙分格的四大要求及存在的问题一、幕墙分格的四大要求幕墙的分格综合了美学、人体工程学、施工工艺、施工工序、材料规格、材料性能、同其他专业的配合等等，是一个较为繁杂的工作，尤其是业主委托全权设计的时候。
幕墙分格四大要求：1.安全性要求◆幕墙材料安全性：其最大分格的抗弯强度、抗剪强度和刚度必须满足国家规格要求、行业规范。
（懂受力分析、结构计算）（1）、熟练使用软件cad进行设计验证a、风荷载的计算b、面板的强度、挠度计算c、横梁的强度、挠度计算d、立柱的强度、挠度计算e、结构胶、连接计算、、、（2）熟练使用钢结构计算软件◆幕墙的防火设计：防火层的作用是封堵火焰、高温浓烟的蔓延。
在幕墙设计中，必须对防火分区之间实行“横向竖向”的防火封堵。
竖向防火：楼层与楼层之间；横向防火：一个开间与另一个开间之间。
同一幕墙板块不应跨越两个防火分区和层间防火封修。
所以必须在楼板梁处设置一道横梁(最好在梁上边或下边，或者与楼面标高一致)、两开间墙柱位置设置一立柱，这样有利于固定防火封修板。
幕墙的防火设计：防火层的作用是封堵火焰、高温浓烟的蔓延。
在幕墙设计中，必须对防火分区之间实行“横向竖向”的防火封堵。
竖向防火：楼层与楼层之间；横向防火：一个开间与另一个开间之间。
同一幕墙板块不应跨越两个防火分区和层间防火封修。
所以必须在楼板梁处设置一道横梁(最好在梁上边或下边，或者与楼面标高一致)、两开间墙柱位置设置一立柱，这样有利于固定防火封修板。
竖向防火横向防火2. 经济性要求材料的利用率：分格大小应充分利用材料的常用规格，尽量提高原材料的利用率，最大限度的发挥材料的力学性能，物尽其用（分格不宜太大，分格也不是越小越好。
非标材料应该详细询问厂家，这对自己和公司都是负责的态度）。
比如：（1）玻璃原片的常规尺寸为2440×3660mm，分格时尺寸应向1200或1800靠近（分格大小必须考虑同时能适应钢化、镀膜、夹层等生产设备的加工能力）。
幕墙主要分为:玻璃幕墙、金属幕墙、石材幕墙。
无论哪种幕墙首先考虑这个工程要求的整体效果，确定分格形式：竖向型（给人以高大、挺拔的感觉）、横向型（厚实、稳当的感觉）、自由组合型（活泼自由，给人以动感）。
（1）玻璃幕墙分格：a、立面分格宜与室内空间组合相适应，不宜妨碍室内功能和视觉。
b、分格长宽比一般在1：1.2~1:1.5之间，分格不宜采取1：1比例及1：2比例；c、在层间为了防火设计不小于900mm的防火分格，在有柱及结构房间分开处最好设置分格线；d、幕墙开启窗的设置，应满足使用功能和立面效果要求，启闭方便，避免设置在梁、柱、隔墙等位置；e、玻璃最大分格应满足强度计算；f、分格大小应使原材料利用率高。
（2）金属幕墙分格：分格大小应使原材料利用率高。
（例铝塑复合板一般原材为1220*2440mm）（3）石材幕墙分格：最大板块不得大于1.5平米，分格不宜过大，太重。
对于分格的确定来说一般有以下方面:1-原建筑师确定,有些工程的分格是由原建筑师确定好了的,他们不希望改动,我们还碰到一种情况,图纸由国外工程师设计,但由国内的设计院来实施,国内的设计院不敢改动原图纸分格.2-正常对于分格来说,一要经济,分格大小有时要和原建筑风格一致的,对于一定的分格要选用适当的型材,110系列可用就不要用140等等.有时一块幕墙可能会有几种方案,大系列大分格,小系列小分格,最终的选用也不一定大分格的,还有很多的因素:开启的影响,你不可能在接确不到的地方放开启(特殊情况除外),也尽量不要在齐眼高度的地方设个大横梁,也不要在幼儿园设置很底的开启,有时一块幕墙分两大块很好,但要设开启很难,有时也就只有改小分格了.幕墙的特定位置有装饰物,必须要设置在某分格处.还有很多有人为因素,个人爱好吧,有人喜欢大分格.有人喜欢小分格,因设计人不同而变化.就我个人来说,最终分格确定,由原设计师\建筑风格\经济\选材(有时是因为产品问题改分格,想要的分格,但特定的材料商没有相应的产品)等等吧,具体因工程而异.合理的幕墙分格来体现建筑的美观和协调，楼上的朋友已经阐明的很具体了．我就来补充一点，幕墙分格设计时在美观、安全的前提下还要适当的考虑经济性．对玻璃幕墙和塑铝板幕墙来说，主要是提高材料的利用率．比如我们普遍用的６ＭＭ镀膜玻璃在切割前原片尺寸基本是３２００*２４４０，所以我们在设计时可以尽量向１６００*１２００的靠拢，因为切割余下部分往往浪费了．塑铝板情况类似．石材幕墙的分格尺寸对造价的影响很大，一般石材短边尺寸在６００以内我们称为工程板，价格是最经济的．短边尺寸在６００-８００价格是比较适中的．当短边尺寸大于８００，其价格将会大幅上升，尺寸越大价格会以几何级数翻倍．石材是通过大于石材面板尺寸的荒料切割出来的，尺寸越大相对荒料也要越大，切割后浪费也越大．纯铝板幕墙分格尺寸受材料因素的影响相对较小，但纯铝板原板也有一定的规格，一般厂家进料常规尺寸是１４００和１７００（宽度，长度理论上无限制），我们设计可以超过１７００，但厂家往往没有库成，需要另定，这时你最好打听清楚，你的定料周期是否会影响你的施工进度．大尺寸的铝板厂家还可以通过铝焊来加工．一. 一般情况下，幕墙分格由建筑师确定，幕墙设计师在尊重建筑师的意愿和认可下才能对幕墙分格进行改动。

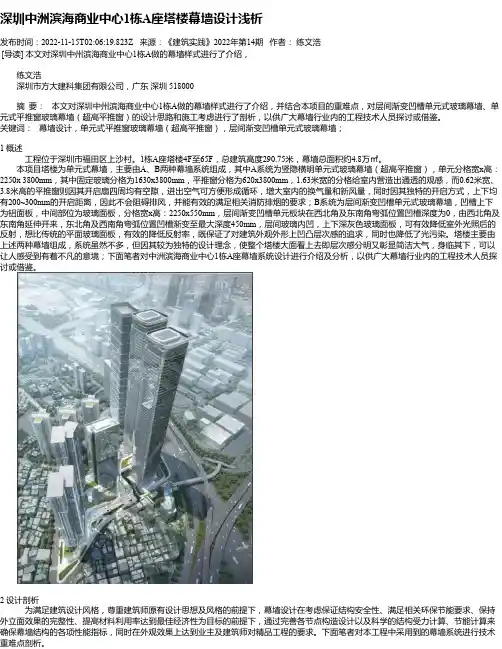

深圳中洲滨海商业中心1栋A座塔楼幕墙设计浅析发布时间：2022-11-15T02:06:19.823Z 来源：《建筑实践》2022年第14期作者：练文浩[导读] 本文对深圳中州滨海商业中心1栋A做的幕墙样式进行了介绍，练文浩深圳市方大建科集团有限公司，广东深圳 518000摘要：本文对深圳中州滨海商业中心1栋A做的幕墙样式进行了介绍，并结合本项目的重难点，对层间渐变凹槽单元式玻璃幕墙、单元式平推窗玻璃幕墙（超高平推窗）的设计思路和施工考虑进行了剖析，以供广大幕墙行业内的工程技术人员探讨或借鉴。
关键词：幕墙设计，单元式平推窗玻璃幕墙（超高平推窗），层间渐变凹槽单元式玻璃幕墙；1 概述工程位于深圳市福田区上沙村。
1栋A座塔楼4F至65F，总建筑高度290.75米，幕墙总面积约4.8万㎡。
本项目塔楼为单元式幕墙，主要由A、B两种幕墙系统组成，其中A系统为竖隐横明单元式玻璃幕墙（超高平推窗），单元分格宽x高：2250x 3800mm，其中固定玻璃分格为1630x3800mm，平推窗分格为620x3800mm，1.63米宽的分格给室内营造出通透的观感，而0.62米宽、3.8米高的平推窗则因其开启扇四周均有空隙，进出空气可方便形成循环，增大室内的换气量和新风量，同时因其独特的开启方式，上下均有200~300mm的开启距离，因此不会阻碍排风，并能有效的满足相关消防排烟的要求；B系统为层间渐变凹槽单元式玻璃幕墙，凹槽上下为铝面板，中间部位为玻璃面板，分格宽x高：2250x550mm，层间渐变凹槽单元板块在西北角及东南角弯弧位置凹槽深度为0，由西北角及东南角延伸开来，东北角及西南角弯弧位置凹槽渐变至最大深度450mm，层间玻璃内凹，上下深灰色玻璃面板，可有效降低室外光照后的反射，想比传统的平面玻璃面板，有效的降低反射率，既保证了对建筑外观外形上凹凸层次感的追求，同时也降低了光污染。
塔楼主要由上述两种幕墙组成，系统虽然不多，但因其较为独特的设计理念，使整个塔楼大面看上去即层次感分明又彰显简洁大气，身临其下，可以让人感受到有着不凡的意境；下面笔者对中洲滨海商业中心1栋A座幕墙系统设计进行介绍及分析，以供广大幕墙行业内的工程技术人员探讨或借鉴。
幕墙结构体系总结及分析主题词：幕墙、结构设计、节点、成本一、引言四十年代末，在一些发达国家，由于兴建高层建筑的需要和塔式起重机的出现，在减轻围护墙体方面取得了巨大发展。
开始以无数高度工业化的模数化的轻金属，玻璃预制单元镶嵌或悬挂在框架结构外，作为围护墙体，由于它大片连续，不承受荷载，质轻如幕，故称幕墙。
现在，幕墙已经成为现代建筑的象征，为众多建筑所广泛采用。
幕墙作为建筑的重要部分，其结构设计尤为关键。
因为它几乎含概了幕墙设计的所有内容。
优秀的结构形式将对幕墙及建筑主体的装饰性、功能性和经济性产生至关重要的影响。
这也是业主与承建商共同关心的问题。
本文参照我司现有的部分产品，对投标过程中如何根据业主的需要选择基本结构提出了一些建议。
二、产品概论及设计原则产品概论远大公司自成立以来，经过不断的开发研制，幕墙产品已经系列化、多元化。
从简单经济的框架幕墙到高性能单元幕墙以及当代国际上最先进的双层幕墙，都在实际工程中有过广泛的应用。
研究所开发的几种幕墙其结构都有独到之处，其结构成熟，性能优越，均能达到很高的性能指标。
此外，各公司技术部发出多种结构形式，也有很高的技术含量。
按不同的分类方法幕墙可分为下几种1．按装饰材料可分为玻璃幕墙、金属幕墙、石材幕墙、驳接幕墙。
2．按装饰形式可分为明框幕墙、半隐幕墙和全隐幕墙。
3．按安装形式可分为框架幕墙（包括小单元幕墙）、半单元幕墙和单元幕墙。
4．按装饰规格及工程成本可分为经济幕墙、普通幕墙、高性能幕墙及双层动态幕墙。
设计原则按有关规范，建筑幕墙采用以概率理论为基础的极限状态设计方法，用分项系数的设计表达式进行计算。
其结构设计的标准是在正常荷载作用下不产生损坏，在这种情况下，幕墙处于弹性状态。
其中玻璃的安全度K=2.5；铝板的安全度K=2.0，花岗岩的安全度K=3.0，铝材的安全度K=1.8。
幕墙应按围护结构进行设计。
幕墙的主要构件应悬挂在主体结构上，幕墙在进行结构设计计算时，不应考虑分担主体结构所承受的荷载和作用，只应考虑承受施加于其上的荷载与作用。
论大分格框架幕墙设计要点发布时间：2021-10-28T01:50:43.859Z 来源：《建筑科技》2021年10月下作者：曾宏强2 郭岩涛1 胡金威1 郭盛晖1 于驰恒1 [导读] 在实现幕墙美观性的前提下如何和幕墙的安全性、经济性、及功能性之间进行平衡。
1中建八局第一建设有限公司曾宏强2 济南 2500002中国建筑第八工程局有限公司郭岩涛1 胡金威1 郭盛晖1 于驰恒1 上海 200135摘要：在实现幕墙美观性的前提下如何和幕墙的安全性、经济性、及功能性之间进行平衡。
关键词：通透性、大分格、安全性、经济型引言随着现代建筑的发展，人们对建筑的要求越来越高，除保证必要的功能要求和立面效果以外，更加重视其内部对外的景观视野，建筑设计师在不断的追求玻璃幕墙的通透性，设计大分格的幕墙以减少幕墙立柱对视野的影响。
然而大多数建筑设计师对幕墙结构材料的常用规格及相关性能并不熟悉，所以常会存在分格不合理的情况。
幕墙设计师只能按照他们的要求，在不修改分格的前提下去深化设计，幕墙设计师必须要在幕墙的安全性、经济性、美观性及功能性之间进行取舍，从而找到它们之间的平衡，这无疑为设计师增加不少难度，在此，我将简单与大家分享—下大分格框架玻璃幕墙设计的一些要点与心得。
一、脱离安全谈幕墙设计是不现实的大分格框支玻璃幕墙设计时，无论采用何种形式的幕墙，首先都要满足一个条件：安全。
设计师应将安全性始终放在第一位，脱离安全谈幕墙设计，是不现实的。
幕墙设计安全性的主要依据是相关的规范要求，尤其对于大分格框支玻璃幕墙而言一定要严格按照规范条文的要求进行，并适当提高安全系数，尽量避免由于非常规分格，导致考虑不全所带来的安全隐患。
对于大分格框支玻璃幕墙设计主要需要注意的问题有玻璃的选用、结构胶的计算、玻璃托条的设计、横梁的设计及横竖连接设计。
下面以“成都远大购物广场”项目为例，从以上几个重点位置进行简要说明：二、玻璃面板本顶目裙楼玻璃幕墙高度59m，横明竖隐式框架幕墙，大面分格4500x1500（宽x高），采用超白中空玻璃。
幕墙主要分为:玻璃幕墙、金属幕墙、石材幕墙。
无论哪种幕墙首先考虑这个工程要求的整体效果，确定分格形式：竖向型（给人以高大、挺拔的感觉）、横向型（厚实、稳当的感觉）、自由组合型（活泼自由，给人以动感）。
（1）玻璃幕墙分格：a、立面分格宜与室内空间组合相适应，不宜妨碍室内功能和视觉。
b、分格长宽比一般在1：1.2~1:1.5之间，分格不宜采取1：1比例及1：2比例；c、在层间为了防火设计不小于900mm的防火分格，在有柱及结构房间分开处最好设置分格线；d、幕墙开启窗的设置，应满足使用功能和立面效果要求，启闭方便，避免设置在梁、柱、隔墙等位置；e、玻璃最大分格应满足强度计算；f、分格大小应使原材料利用率高。
（2）金属幕墙分格：分格大小应使原材料利用率高。
（例铝塑复合板一般原材为1220*2440mm）（3）石材幕墙分格：最大板块不得大于1.5平米，分格不宜过大，太重。
对于分格的确定来说一般有以下方面:1-原建筑师确定,有些工程的分格是由原建筑师确定好了的,他们不希望改动,我们还碰到一种情况,图纸由国外工程师设计,但由国内的设计院来实施,国内的设计院不敢改动原图纸分格.2-正常对于分格来说,一要经济,分格大小有时要和原建筑风格一致的,对于一定的分格要选用适当的型材,110系列可用就不要用140等等.有时一块幕墙可能会有几种方案,大系列大分格,小系列小分格,最终的选用也不一定大分格的,还有很多的因素:开启的影响,你不可能在接确不到的地方放开启(特殊情况除外),也尽量不要在齐眼高度的地方设个大横梁,也不要在幼儿园设置很底的开启,有时一块幕墙分两大块很好,但要设开启很难,有时也就只有改小分格了.幕墙的特定位置有装饰物,必须要设置在某分格处.还有很多有人为因素,个人爱好吧,有人喜欢大分格.有人喜欢小分格,因设计人不同而变化.就我个人来说,最终分格确定,由原设计师\建筑风格\经济\选材(有时是因为产品问题改分格,想要的分格,但特定的材料商没有相应的产品)等等吧,具体因工程而异.合理的幕墙分格来体现建筑的美观和协调，楼上的朋友已经阐明的很具体了．我就来补充一点，幕墙分格设计时在美观、安全的前提下还要适当的考虑经济性．对玻璃幕墙和塑铝板幕墙来说，主要是提高材料的利用率．比如我们普遍用的６ＭＭ镀膜玻璃在切割前原片尺寸基本是３２００*２４４０，所以我们在设计时可以尽量向１６００*１２００的靠拢，因为切割余下部分往往浪费了．塑铝板情况类似．石材幕墙的分格尺寸对造价的影响很大，一般石材短边尺寸在６００以内我们称为工程板，价格是最经济的．短边尺寸在６００-８００价格是比较适中的．当短边尺寸大于８００，其价格将会大幅上升，尺寸越大价格会以几何级数翻倍．石材是通过大于石材面板尺寸的荒料切割出来的，尺寸越大相对荒料也要越大，切割后浪费也越大．纯铝板幕墙分格尺寸受材料因素的影响相对较小，但纯铝板原板也有一定的规格，一般厂家进料常规尺寸是１４００和１７００（宽度，长度理论上无限制），我们设计可以超过１７００，但厂家往往没有库成，需要另定，这时你最好打听清楚，你的定料周期是否会影响你的施工进度．大尺寸的铝板厂家还可以通过铝焊来加工．一. 一般情况下，幕墙分格由建筑师确定，幕墙设计师在尊重建筑师的意愿和认可下才能对幕墙分格进行改动。
建筑幕墙分格设计的奥妙薛莹【期刊名称】《居业》【年(卷),期】2013(000)011【总页数】5页(P69-73)【作者】薛莹【作者单位】北京嘉寓门窗幕墙股份有限公司【正文语种】中文幕墙分格——安全性幕墙所使用材料的抗弯强度、抗剪强度和刚度，除了必须满足国家强条要求、行业规范外，还应对其最不利的部位进行结构计算。
在幕墙设计中，必须对防火分区之间实行“横向-竖向”的防火封堵。
竖向防火设在楼层与楼层之间；横向防火设在一个开间与另一个开间之间。
同一幕墙板块不应跨越两个防火分区和层间防火封修，所以要在楼板梁处设置一道横梁(最好在梁上边或下边，或者与楼面标高一致)、两开间墙柱位置设置一立柱，这样有利于固定防火封修板。
从室内地面量起0.9～1.1米处宜设置水平分格线，此高度是一般人双手习惯性寻求支撑的位置。
建筑设计规范里对栏杆扶手的一般性要求为，楼梯栏杆高度0.9米，多层建筑临空栏杆高度1.05米，高层建筑临空栏杆高度1.1米。
如果室内设有栏杆，那么在1.1米高度设置横梁与栏杆平齐；如果室内不设栏杆，那么在1.1米高度设置横梁，可以部分代替栏杆（此1100mm区域玻璃内片必需为钢化夹胶玻璃）。
幕墙分格——经济性幕墙分格大小应充分利用材料的常用规格，尽量提高原材料的利用率，最大限度发挥材料的力学性能，做到物尽其用。
幕墙大面尽量保证板块分格大小一致，减少分格尺寸类型，提高加工、安装工作效率，降低工程成本。
幕墙设计师一定要熟悉各种材料的生产常规尺寸、最大极限值；了解各大加工厂的加工极限值，避免设计出来的产品实现不了生产。
分类常规宽度常规长度陶土板300mm、600mm、900mm、1200mm陶土棒200mm、250mm、300mm、450mm 40mm、50mm 40mm、50mm铝型材、钢材6000mm、9000mm、12000mm玻璃根据其厚度不同，加工最大规格尺寸也不一样。
因此在设计时，要考虑选用的规格是否能适应钢化、镀膜、夹胶、热弯等生产设备的加工能力。
幕墙分格设计浅析
摘要：在建筑幕墙设计中，分格缝的设计在体现整个建筑的外观效果，呈现建
筑师设计构想方面有举足轻重的作用，是一个十分直观的表现形式。
本文即对
幕墙分格原则作一些介绍和分析，供幕墙设计师在深化设计时参考
关键词：幕墙；表皮分格；设计
1.前言
随着我国社会的进步，经济的发展，公共文化事业得到了极大的提升，各类
大型体育文化场馆建筑开始兴起，该类建筑往往成为一个个城市地标，建筑物本
身就是一个艺术品。
如何更好的呈现建筑效果，且使其能够长时间能够保持不变，这就要求我们必须要有新的理念和积极探索的精神。
其中幕墙表皮的分缝设计是
体现建筑外观的一个重要环节，与建筑外观可以说是息息相关，直接影响外观效果。
幕墙设计应尽量尊重建筑师的分格，不轻易做改动。
有些建筑师对幕墙材料的常用规格及相关性能不熟悉，分格不合理，造成施
工困难、材料浪费、造价过高等情况，幕墙设计师在深化幕墙图纸时应多与其沟通，进行合理化建议及引导。
2.幕墙分格设计原则
2.1功能性因素
开启扇位置的合理性：满足使用功能和立面效果要求，启闭方便，避免设置在梁、柱、隔墙等位置。
其高度一般在离地面800-1200mm比较适宜。
（在幼儿园及小
学等楼房，幕墙的设计要多考虑到安全因素，可以考虑幕墙的开启位置偏高）
室内视线的良好性：离室内地面1400-1800mm的位置不要设置横向分格，因为
这高度正好是人的眼睛离地面的高度，这样会影响人在室内观察室外的效果。
与室内空间组合相适应，柱、墙的位置设立柱：在房间隔墙的位置设置竖向分格，这样有利于室内装修，可以很好的把两个房间分开，隔声效果好。
建筑的伸缩缝处：应结合节点作特殊处理，必须设置分格，且不宜过大。
特别注意公共场所功能性，例如火车站站房（参考铁道部颁发《铁路旅客车站细
部设计》）
比如：
①主入口门洞总高度应在3600mm以上，门扇的开启高度不应小于3000mm，每樘门的最小宽度不应小于2100mm。
②玻璃幕墙从楼、地面向上的第一块的玻璃分格高度不应小于2200mm。
③为了保证公共场所的良好视角效果，玻璃分格应尽可能加大。
2.2安全性因素
幕墙材料安全性：其最大分格的抗弯强度、抗剪强度和刚度必须满足国家规格要求、行业规范
幕墙的防火设计：防火层的作用是封堵火焰、高温浓烟的蔓延。
在幕墙设计中，必须对防火分区之间实行“横向竖向”的防火封堵。
竖向防火：楼
层与楼层之间；横向防火：一个开间与另一个开间之间。
同一幕墙板块不应跨越两个防火分区和层间防火封修。
所以必须在楼板梁处设置
一道横梁(最好在梁上边或下边，或者与楼面标高一致)、两开间墙柱位置设置一
立柱，这样有利于固定防火封修板。
2.3经济性因素
2.3.1材料的利用率：分格大小应充分利用材料的常用规格，尽量提高原材料的利
用率，最大限度的发挥材料的力学性能，物尽其用（分格不宜太大，分格也不是
越小越好。
非标材料应该详细询问厂家，这对自己和公司都是负责的态度）。
比如：
①玻璃原片的常规尺寸为2440×3660mm，分格时尺寸应向1200或1800靠
近（分格大小必须考虑同时能适应钢化、镀膜、夹层等生产设备的加工能力）。
②铝单板的常规尺寸为1220×2440mm、1220x3040mm、1220x3660mm、1524x2440mm、1524x3040mm、1524x3660mm（长度方向一般可以定尺，但供货
周期变长、价格贵；考虑经济性，必须保证板块的一个尺寸必须小于1500mm。
超大尺寸的铝板，厂家可以通过铝焊加工等等）（特别注意铝板阳角位置）
③石材短边尺寸在600mm以内称为工程板，价格是最经济的；短边尺寸在600~800mm价格是比较适中的；当短边尺寸大于800，其价格将会大幅上升，尺
寸越大价格会以几何级数翻倍。
（短边尺寸优先选用600~800mm，且板块面积不宜大于1.0m2）
2.3.2互换性的设计：尽量保持板块分格大小一致，减少分格尺寸类型，提高加工、安装工作效率，降低工程成本。
比如石材分格尽量减少品种，有的工地2、3千
平米，设计了十几种石材，对现场分类、安装是非常痛苦的。
2.4美观性因素
幕墙设计分格一般不去修改原建筑设计师的分格，因为其审美观更专业。
幕墙设
计师在尊重建筑师的意愿和认可下才能对幕墙分格进行改动（前提条件是不能破
坏整体建筑风格）。
特别是国外建筑师对自己想要的外立面效果相当的了解，包括室内外装饰条的形
状大小，甚至在转角位置的胶缝到底该留在哪个面都非常清楚，更不要说让你动
他的分格了。
板块宽高比：黄金分割原则（比值0.618=1：1.6），分格比例尽量对称协调（便
于施工，美观）。
分格长宽比一般在1：1.2~1:1.5之间，分格不宜采取1：1比例及1：2比例。
竖明横隐：竖大横小；竖隐横明：竖小横大。
幕墙分格般分为：竖向型（给人以高大、挺拔的感觉）、横向型（厚实、稳
当的感觉）、自由组合型（活泼自由，给人以动感）。
一般大型场馆，裙楼（扁宽的建筑）宜采用横向型，塔楼（窄高的建筑）宜
采用竖向型。
幕墙的胶缝：保证胶缝横平竖直，各立面的水平胶缝要交圈。
土建结构的特征：横梁布置与层高相协调，立柱的布置要考虑主体结构的轴
线网以及柱、墙的位置；转角及异形位置，考虑立柱自身长度及两边分格是否对称。
幕墙的分格形式直接影响着外装饰的效果，制作精品建筑时，要多考虑效果。
注意与周围建筑的协调性，考虑各种不同材料交界、组合的处理方式。
3.结论
对于幕墙表皮分格的缝的设计，应从建筑美观，材料利用率，设计规范，现
场施工等各种因素考虑，不能凭感觉随意设置，但是分格缝一般由建筑师确定，
如果施工单元有改动应该提前和建筑师及建设单位充分沟通，不能自行随意更改。
在一座建筑中，板缝是看是往往确定建筑物整体呈现的点睛之笔，幕墙缝也是建筑观感验收的重要组成部分。
参考文献
[1]建筑幕墙工程手册[M]赵西安北京:中国建筑工业出版社,2002年
[2]金属与石材幕墙规范中国国建筑科学研究院GB/T21086-2007
[3]浅谈幕墙设计方案章一峰浙江亚厦幕墙有限公司《门窗》2012/06。
