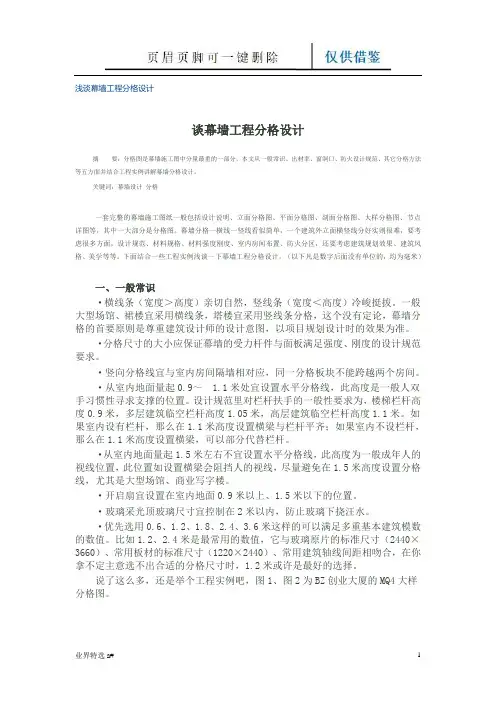

浅谈幕墙工程分格设计
谈幕墙工程分格设计
摘要：分格图是幕墙施工图中分量最重的一部分，本文从一般常识、出材率、窗洞口、防火设计规范、其它分格方法等五方面并结合工程实例讲解幕
墙分格设计。
关键词：幕墙设计分格
一套完整的幕墙施工图纸一般包括设计说明、立面分格图、平面分格图、剖面分格图、大样分格图、节点详图等，其中一大部分是分
格图。幕墙分格一横线一竖线看似简单，一个建筑外立面横竖线分好实则很难，要考虑很多方面，设计规范、材料规格、材料强度刚度、
室内房间布置、防火分区，还要考虑建筑规划效果、建筑风格、美学等等。下面结合一些工程实例浅谈一下幕墙工程分格设计。（以下凡
是数字后面没有单位的，均为毫米）
一、一般常识
·横线条（宽度＞高度）亲切自然，竖线条（宽度＜高度）冷峻挺拔。一般大型场馆、裙楼宜采用横线条，塔楼宜采用竖线条分格，这个没有定论，幕墙分格的首要原则是尊重建筑设计师的
设计意图，以项目规划设计时的效果为准。
·分格尺寸的大小应保证幕墙的受力杆件与面板满足强度、刚度的设计规范要求。
·竖向分格线宜与室内房间隔墙相对应，同一分格板块不能跨越两个房间。
·从室内地面量起0.9～ 1.1米处宜设置水平分格线，此高度是一般人双手习惯性寻求支撑的位置。设计规范里对栏杆扶手的一般性要求为，楼梯栏杆高度0.9米，多层建筑临空栏杆高度1.05米，高层建筑临空栏杆高度1.1米。如果室内设有栏杆，那么在1.1米高度设置横梁与栏杆平齐；如果室内不设栏杆，那么在1.1米高度设置横梁，可以部分代替栏杆。
·从室内地面量起1.5米左右不宜设置水平分格线，此高度为一般成年人的视线位置，此位置如设置横梁会阻挡人的视线，尽量避免在1.5米高度设置分格线，尤其是大型场馆、商业写字楼。
·开启扇宜设置在室内地面0.9米以上、1.5米以下的位置。
·玻璃采光顶玻璃尺寸宜控制在2米以内，防止玻璃下挠汪水。
·优先选用0.6、1.2、1.8、2.4、3.6米这样的可以满足多重基本建筑模数的数值。比如1.2、2.4米是最常用的数值，它与玻璃原片的标准尺寸（2440×3660）、常用板材的标准尺寸（1220×2440）、常用建筑轴线间距相吻合，在你拿不定主意选不出合适的分格尺寸时，1.2米或许是最好的选择。
说了这么多，还是举个工程实例吧，图1、图2为BZ创业大厦的MQ4大样分格图。
图1 BZ创业大厦MQ4大样分格图的局部
图2 BZ创业大厦MQ4大样分格图之4A-4A剖面图
MQ4整体宽度为4600，选择水平四等分为1150×4，1150接近1200，玻璃原片尺寸为2440×3660，这样可以提高玻璃利用率。另外，四等分便于设置开启扇、铝材用量也适中，因此选择四等分。标准层4～13F层高为3900，对应垂直分格为900+900+2100，第一个900起始高度为层高基准线+200，因为每个楼层地面有200高的踢脚线，这样第一个900分格顶线标高是1100，正好与室内栏杆平齐，室内看起来协调。第二个900是开启扇，开启高度合适安全。
二、出材率
分格时材料的出材率与用量是应该考虑的，对于框支承幕墙来说，铝合金立柱间距在1000～1500之间，一般铝材用量较适中，玻璃短边设计为1200，出材率较高。对于点支承幕墙来说，玻璃长边设计为3000，甚至3600，这样吻合点式幕墙通透的效果，也有利于节省爪件。铝板短边设计为1200成本较低，常见铝卷宽度为1250、1550，短边1500的板要比1200的板单价贵上一些，所以设计铝板宽度时优先选择接近1200的尺寸。石材短边优先选择600或800的尺寸，600的板单价最便宜，尽量不要选择两边同时超过800的尺寸，这属于超大板，单价很贵，石材的长边不宜超过2000，因为一般花岗岩荒料的尺寸为800×2200。
图3 BZ创业大厦西立面幕墙大样分格图的局部
图3是BZ创业大厦西立面的局部大样分格图，大面是石材，中间一竖条是玻璃，石材部分宽度是十二等分，玻璃部分是两等分。标准层4～13F层高为3900，对应垂直分格为
1233+1233+1233+200，色带是200高。石材分格为690×1233，一是为了满足建筑设计的石材竖线条效果，二是石材两边不要同时超过800，控制成本。
图4 BZ创业大厦屋顶飘篷顶面单层铝板平面分格图的局部
图4是BZ创业大厦屋顶飘篷顶面单层铝板平面分格图的局部，屋顶飘篷平面整体是一个扇形，1.8°夹角的弧形轴线内七等分，外弧为1179×7，内弧为1048×7，为什么选择七等分，而不选择六等分呢，就是为了控制铝板宽度在1200以内，节约成本。
图5 CQ污水处理厂消化池1-1剖面图
图5是CQ污水处理厂消化池铝塑板外装工程的1-1剖面分格图，消化池主体结构是一个由三个半径组成的圆弧线段绕中间轴线旋转而成的蛋形构筑物，上窄下宽。优化后的水平分格方案是圆周方向48等分，形成竖向48条经线，赤道位置最大水平分格为1800，两极最小分格为400；垂直分格统一为1192。为什么会选用1192呢，铝塑板宽度1220，减去两个折边20，加上一个12胶缝，正好是1192，也就是铝塑板宽度方向不用改裁，极大地提高了板材出材率。
三、窗洞口
遇到窗洞口往往是分格时最头疼的事，是以窗洞口为控制尺寸呢？还是先不管它赶哪儿算哪儿呢？首先，要分析整个建筑立面，如果整个立面以窗洞口为主，并规律分布，那就以窗洞口为控制尺寸来作分格，窗洞口的上下左右边线定为关键分格线，或是窗洞口的关联线定为关键分格线；如果立面有整体造型，窗洞口较少，那就以立面整体造型为主，弱化窗洞口处理。其次，看能不能将窗洞口融入到整体立面造型中，或甚至成为立面的亮点。总之，遇到窗洞口不能一概而论，具体问题具体分析，是强化洞口，还是弱化洞口，要综合评判，试做几种方案，选出最优的分格来。
