幕墙设计流程,分格知识

幕墙方案设计1. 引言幕墙是现代建筑中常见的外墙结构形式之一，具有美观、采光、隔热等多种功能。

幕墙方案设计是指根据建筑师或业主的要求，结合建筑功能和环境要求，制定合理的幕墙设计方案。

本文将介绍幕墙方案设计的过程和常见的设计要点。

2. 设计流程幕墙方案设计的流程可以分为以下几个步骤：2.1. 需求分析在幕墙方案设计之前，首先需要进行需求分析。

与业主和建筑师沟通，了解幕墙所需的功能和要求。

例如，是否需要隔热、防水等特性，以及对幕墙外观的要求等。

2.2. 方案设计根据需求分析的结果，进行方案设计。

在设计过程中，需要考虑以下几个方面：•结构设计：确定幕墙的结构形式和材料选择，以确保幕墙的稳定性和安全性；•外观设计：根据建筑师或业主的要求，设计出满足美观要求的幕墙外观；•系统设计：设计幕墙所需的系统，如通风系统、采光系统等。

2.3. 技术评估设计完成后，需要进行技术评估。

评估幕墙设计方案的可行性和可靠性，包括结构强度、风压性能、防水性能等方面的评估。

2.4. 施工图设计在方案设计获得技术评估通过后，进行施工图设计。

施工图设计需要包括详细的尺寸和材料标注，以及施工细节和施工工艺等信息。

2.5. 施工过程控制在施工过程中，需要对施工过程进行控制。

包括材料的质量控制、施工工艺的控制以及施工进度的控制等。

3. 设计要点在幕墙方案设计过程中，需要注意以下几个要点：3.1. 功能性幕墙作为建筑的外部装饰，除了美观性外，还需具备功能性。

例如，要考虑幕墙的隔热性能、防水性能等。

根据建筑的功能特点，确定相应的功能需求，并在设计中充分考虑。

3.2. 结构稳定性幕墙作为建筑的外部结构，需要具备良好的结构稳定性，能够承受外部负载和风压等。

在设计过程中，需要对幕墙的结构进行合理设计，并进行结构强度评估，确保其稳定性和安全性。

3.3. 环境适应性幕墙设计需要充分考虑建筑的环境特点。

例如，对于高风区域，需要考虑幕墙的抗风性能；对于潮湿的地区，需要考虑幕墙的防水性能等。

幕墙主要分为:玻璃幕墙、金属幕墙、石材幕墙。

无论哪种幕墙首先考虑这个工程要求的整体效果，确定分格形式：竖向型（给人以高大、挺拔的感觉）、横向型（厚实、稳当的感觉）、自由组合型（活泼自由，给人以动感）。

（1）玻璃幕墙分格：a、立面分格宜与室内空间组合相适应，不宜妨碍室内功能和视觉。

b、分格长宽比一般在1：1.2~1:1.5之间，分格不宜采取1：1比例及1：2比例；c、在层间为了防火设计不小于900mm的防火分格，在有柱及结构房间分开处最好设置分格线；d、幕墙开启窗的设置，应满足使用功能和立面效果要求，启闭方便，避免设置在梁、柱、隔墙等位置；e、玻璃最大分格应满足强度计算；f、分格大小应使原材料利用率高。

（2）金属幕墙分格：分格大小应使原材料利用率高。

（例铝塑复合板一般原材为1220*2440mm）（3）石材幕墙分格：最大板块不得大于1.5平米，分格不宜过大，太重。

对于分格的确定来说一般有以下方面:1-原建筑师确定,有些工程的分格是由原建筑师确定好了的,他们不希望改动,我们还碰到一种情况,图纸由国外工程师设计,但由国内的设计院来实施,国内的设计院不敢改动原图纸分格.2-正常对于分格来说,一要经济,分格大小有时要和原建筑风格一致的,对于一定的分格要选用适当的型材,110系列可用就不要用140等等.有时一块幕墙可能会有几种方案,大系列大分格,小系列小分格,最终的选用也不一定大分格的,还有很多的因素:开启的影响,你不可能在接确不到的地方放开启(特殊情况除外),也尽量不要在齐眼高度的地方设个大横梁,也不要在幼儿园设置很底的开启,有时一块幕墙分两大块很好,但要设开启很难,有时也就只有改小分格了.幕墙的特定位置有装饰物,必须要设置在某分格处.还有很多有人为因素,个人爱好吧,有人喜欢大分格.有人喜欢小分格,因设计人不同而变化.就我个人来说,最终分格确定,由原设计师\建筑风格\经济\选材(有时是因为产品问题改分格,想要的分格,但特定的材料商没有相应的产品)等等吧,具体因工程而异.合理的幕墙分格来体现建筑的美观和协调，楼上的朋友已经阐明的很具体了．我就来补充一点，幕墙分格设计时在美观、安全的前提下还要适当的考虑经济性．对玻璃幕墙和塑铝板幕墙来说，主要是提高材料的利用率．比如我们普遍用的６ＭＭ镀膜玻璃在切割前原片尺寸基本是３２００*２４４０，所以我们在设计时可以尽量向１６００*１２００的靠拢，因为切割余下部分往往浪费了．塑铝板情况类似．石材幕墙的分格尺寸对造价的影响很大，一般石材短边尺寸在６００以内我们称为工程板，价格是最经济的．短边尺寸在６００-８００价格是比较适中的．当短边尺寸大于８００，其价格将会大幅上升，尺寸越大价格会以几何级数翻倍．石材是通过大于石材面板尺寸的荒料切割出来的，尺寸越大相对荒料也要越大，切割后浪费也越大．纯铝板幕墙分格尺寸受材料因素的影响相对较小，但纯铝板原板也有一定的规格，一般厂家进料常规尺寸是１４００和１７００（宽度，长度理论上无限制），我们设计可以超过１７００，但厂家往往没有库成，需要另定，这时你最好打听清楚，你的定料周期是否会影响你的施工进度．大尺寸的铝板厂家还可以通过铝焊来加工．一.一般情况下，幕墙分格由建筑师确定，幕墙设计师在尊重建筑师的意愿和认可下才能对幕墙分格进行改动。

幕墙主要分为:玻璃幕墙、金属幕墙、石材幕墙。

无论哪种幕墙首先考虑这个工程要求的整体效果，确定分格形式：竖向型（给人以高大、挺拔的感觉）、横向型（厚实、稳当的感觉）、自由组合型（活泼自由，给人以动感）。

（1）玻璃幕墙分格：a、立面分格宜与室内空间组合相适应，不宜妨碍室内功能和视觉。

b、分格长宽比一般在1：1.2~1:1.5之间，分格不宜采取1：1比例及1：2比例；c、在层间为了防火设计不小于900mm的防火分格，在有柱及结构房间分开处最好设置分格线；d、幕墙开启窗的设置，应满足使用功能和立面效果要求，启闭方便，避免设置在梁、柱、隔墙等位置；e、玻璃最大分格应满足强度计算；f、分格大小应使原材料利用率高。

（2）金属幕墙分格：分格大小应使原材料利用率高。

（例铝塑复合板一般原材为1220*2440mm）（3）石材幕墙分格：最大板块不得大于1.5平米，分格不宜过大，太重。

对于分格的确定来说一般有以下方面:1-原建筑师确定,有些工程的分格是由原建筑师确定好了的,他们不希望改动,我们还碰到一种情况,图纸由国外工程师设计,但由国内的设计院来实施,国内的设计院不敢改动原图纸分格.2-正常对于分格来说,一要经济,分格大小有时要和原建筑风格一致的,对于一定的分格要选用适当的型材,110系列可用就不要用140等等.有时一块幕墙可能会有几种方案,大系列大分格,小系列小分格,最终的选用也不一定大分格的,还有很多的因素:开启的影响,你不可能在接确不到的地方放开启(特殊情况除外),也尽量不要在齐眼高度的地方设个大横梁,也不要在幼儿园设置很底的开启,有时一块幕墙分两大块很好,但要设开启很难,有时也就只有改小分格了.幕墙的特定位置有装饰物,必须要设置在某分格处.还有很多有人为因素,个人爱好吧,有人喜欢大分格.有人喜欢小分格,因设计人不同而变化.就我个人来说,最终分格确定,由原设计师\建筑风格\经济\选材(有时是因为产品问题改分格,想要的分格,但特定的材料商没有相应的产品)等等吧,具体因工程而异.合理的幕墙分格来体现建筑的美观和协调，楼上的朋友已经阐明的很具体了．我就来补充一点，幕墙分格设计时在美观、安全的前提下还要适当的考虑经济性．对玻璃幕墙和塑铝板幕墙来说，主要是提高材料的利用率．比如我们普遍用的６ＭＭ镀膜玻璃在切割前原片尺寸基本是３２００*２４４０，所以我们在设计时可以尽量向１６００*１２００的靠拢，因为切割余下部分往往浪费了．塑铝板情况类似．石材幕墙的分格尺寸对造价的影响很大，一般石材短边尺寸在６００以内我们称为工程板，价格是最经济的．短边尺寸在６００-８００价格是比较适中的．当短边尺寸大于８００，其价格将会大幅上升，尺寸越大价格会以几何级数翻倍．石材是通过大于石材面板尺寸的荒料切割出来的，尺寸越大相对荒料也要越大，切割后浪费也越大．纯铝板幕墙分格尺寸受材料因素的影响相对较小，但纯铝板原板也有一定的规格，一般厂家进料常规尺寸是１４００和１７００（宽度，长度理论上无限制），我们设计可以超过１７００，但厂家往往没有库成，需要另定，这时你最好打听清楚，你的定料周期是否会影响你的施工进度．大尺寸的铝板厂家还可以通过铝焊来加工．一. 一般情况下，幕墙分格由建筑师确定，幕墙设计师在尊重建筑师的意愿和认可下才能对幕墙分格进行改动。

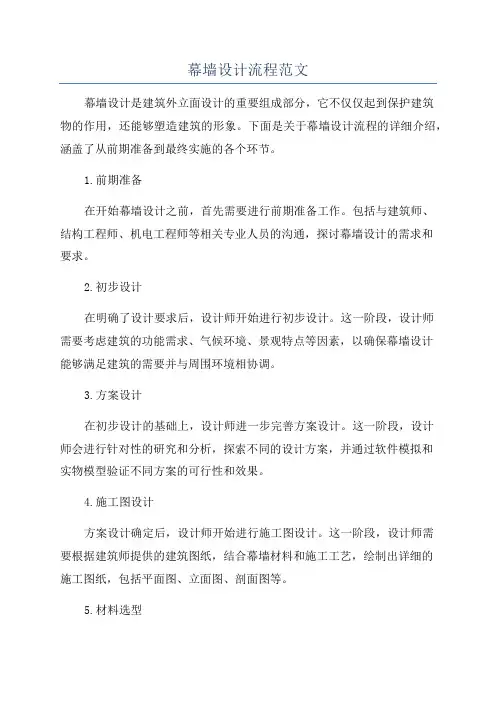

幕墙设计流程范文幕墙设计是建筑外立面设计的重要组成部分，它不仅仅起到保护建筑物的作用，还能够塑造建筑的形象。

下面是关于幕墙设计流程的详细介绍，涵盖了从前期准备到最终实施的各个环节。

1.前期准备在开始幕墙设计之前，首先需要进行前期准备工作。

包括与建筑师、结构工程师、机电工程师等相关专业人员的沟通，探讨幕墙设计的需求和要求。

2.初步设计在明确了设计要求后，设计师开始进行初步设计。

这一阶段，设计师需要考虑建筑的功能需求、气候环境、景观特点等因素，以确保幕墙设计能够满足建筑的需要并与周围环境相协调。

3.方案设计在初步设计的基础上，设计师进一步完善方案设计。

这一阶段，设计师会进行针对性的研究和分析，探索不同的设计方案，并通过软件模拟和实物模型验证不同方案的可行性和效果。

4.施工图设计方案设计确定后，设计师开始进行施工图设计。

这一阶段，设计师需要根据建筑师提供的建筑图纸，结合幕墙材料和施工工艺，绘制出详细的施工图纸，包括平面图、立面图、剖面图等。

5.材料选型在施工图设计的基础上，设计师需要根据幕墙的功能需求和设计要求，选择合适的材料。

材料的选择应考虑其耐久性、隔热性、隔音性、透光性等性能，以及与建筑整体风格的协调性。

6.施工准备在确定了材料后，设计师需要进行施工准备工作。

这包括制定施工计划、确定施工方法和步骤、制作施工图纸和图纸说明等。

7.施工实施施工准备完成后，设计师需要进行施工实施。

这一阶段，设计师需要与施工队进行密切的协作，确保施工的质量和进度。

8.验收和调试施工完成后，设计师需要对幕墙进行验收和调试。

这包括对幕墙的外观质量、结构性能、水密性、气密性等进行检查和测试，以保证幕墙的功能和效果达到设计要求。

9.维护和保养幕墙设计的最后一个环节是维护和保养。

设计师需要为幕墙提供维护保养的指导和建议，以延长幕墙的使用寿命，并确保其功能和效果的持久性。

总结：幕墙设计流程主要包括前期准备、初步设计、方案设计、施工图设计、材料选型、施工准备、施工实施、验收和调试、维护和保养等环节。

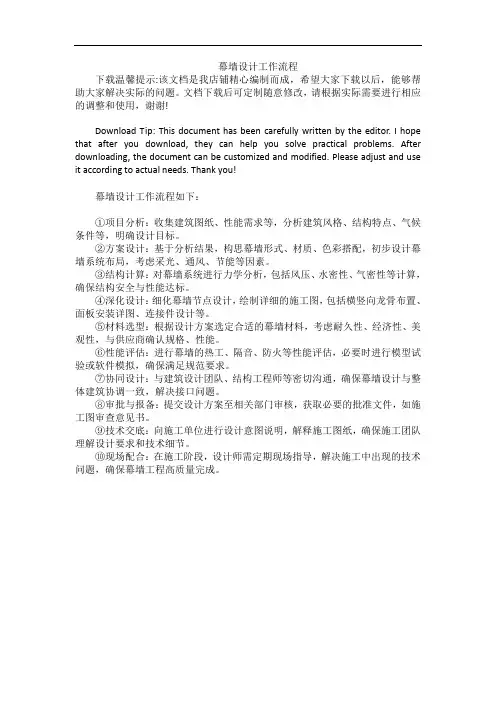

幕墙设计工作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download Tip: This document has been carefully written by the editor. I hope that after you download, they can help you solve practical problems. After downloading, the document can be customized and modified. Please adjust and use it according to actual needs. Thank you!幕墙设计工作流程如下：①项目分析：收集建筑图纸、性能需求等，分析建筑风格、结构特点、气候条件等，明确设计目标。

②方案设计：基于分析结果，构思幕墙形式、材质、色彩搭配，初步设计幕墙系统布局，考虑采光、通风、节能等因素。

③结构计算：对幕墙系统进行力学分析，包括风压、水密性、气密性等计算，确保结构安全与性能达标。

④深化设计：细化幕墙节点设计，绘制详细的施工图，包括横竖向龙骨布置、面板安装详图、连接件设计等。

⑤材料选型：根据设计方案选定合适的幕墙材料，考虑耐久性、经济性、美观性，与供应商确认规格、性能。

⑥性能评估：进行幕墙的热工、隔音、防火等性能评估，必要时进行模型试验或软件模拟，确保满足规范要求。

⑦协同设计：与建筑设计团队、结构工程师等密切沟通，确保幕墙设计与整体建筑协调一致，解决接口问题。

⑧审批与报备：提交设计方案至相关部门审核，获取必要的批准文件，如施工图审查意见书。

⑨技术交底：向施工单位进行设计意图说明，解释施工图纸，确保施工团队理解设计要求和技术细节。

⑩现场配合：在施工阶段，设计师需定期现场指导，解决施工中出现的技术问题，确保幕墙工程高质量完成。

玻璃幕墙设计知识点（含高清节点图）玻璃幕墙是由龙骨、玻璃和附件三部分组成的(1)龙骨由纵向立柱和横档组成，它是用来支撑玻璃、固定玻璃，并通过连接件与墙体结构相连。

它将玻璃的自重和风荷载及其他荷载传给主体结构，使玻璃与墙体结构连成一整体。

① 型钢龙骨:型钢做玻璃幕墙的龙骨，玻璃镶嵌在铝合金的框内，然后再将铝合金框与龙骨固定。

型钢组合的框架，其网格尺寸的适当可适当加大，但对主要受弯构件，截面不能太小，挠度最大处宜控制在5mm以内。

否则将影响铝窗的玻璃安装，也影响幕墙的外观。

② 铝合金型材龙骨：用特殊断面的铝合金型材作为玻璃幕墙的龙骨，玻璃镶嵌在龙骨的凹槽内，玻璃幕墙的立柱与主体结构之间，用连接板固定。

安装玻璃时，先在立柱的内侧上安铝合金压条，然后将玻璃放入凹槽内，再用密封材料密封。

支承玻璃的横梁略有倾斜，目的是排除因密封不严而流入凹槽的雨水，并将外侧盖封住。

(2)玻璃玻璃是建造玻璃幕墙的关键材料。

它直接制约幕墙的各项性能，同时也是幕墙艺术风格的主要体现者，因此选用玻璃是幕墙设计的主要内容，如果玻璃选用不当会产生相当严重的后果。

要根据使用要求分别选用孵化玻璃、吸热玻璃、钢化玻璃、热反射镀膜玻璃、低辐射镀膜玻璃以及由这些单层玻璃组合成的夹层玻璃和中空玻璃。

① 浮法玻璃：浮法玻璃生产的成型过程是在通入保护气体(N2及H2)的锡槽中完成的。

熔融玻璃从池窑中连续流入并漂浮在相对密度大的锡液表面上，在重力和表面张力的作用下，玻璃液在锡液面上铺开、摊平、形成上下表面平整、硬化、冷却后被引上过渡辊台。

辊台的辊子转动，把玻璃带拉出锡槽进入退火窑，经退火、切裁，就得到平板玻璃产品。

浮法与其他成型方法比较，其优点是：适合于高效率制造优质平板玻璃，如没有波筋、厚度均匀、上下表面平整、互相平行 ;生产线的规模不受成形方法的限制，单位产品的能耗低 ; 成品利用率高; 易于科学化管理和实现全线机械化、自动化，劳动生产率高;连续作业周期可长达几年，有利于稳定地生产 ;可为在线生产一些新品种提供适合条件，如电浮法反射玻璃、退火时喷涂膜玻璃、冷端表面处理等。

一个良好的开始是成功的一半幕墙设计流程及分格知识目录一、幕墙设计流程介绍二、幕墙分格知识介绍三、个人工作习惯交流一、幕墙设计流程☺幕墙设计流程☼方案设计阶段流程图设计策划方案任务分配任务输入评审方案制作投标施织、报价效果图制作交流交流投标资料完成NoYesYes设计验证输出评审确认YesNoNoNoYesNoYes(设计计划)(设计输入)(设计输出)方案图施工图竣工图生产加工现场施工幕墙工程(中标)(完工)(投标)档案馆(审批确认)☼幕墙设计基本流程图☺幕墙方案设计阶段◆方案设计的准则：国家及行业标准、规范、规程◆方案设计的依据：客户要求、合同、招标文件、招标答疑、设计任务单、、、◆方案设计的参考资料（前期准备）：公司相关技术标准、以往类似工程设计资料☼一套幕墙方案图纸的基本组成及顺序1、封面（FM-xx）2、目录（ML-xx）3、设计说明（SM-xx）4、型材表（XC-xx）5、总平面（ZPM-xx）6、立面图（LM-xx）7、平面图（PM-xx）8、剖面图（POM-xx）9、大样图（DY-xx）10、门窗表（DY-xx）11、节点图（JD-xx）12、埋件布置图（MJ-xx）13、埋件加工图（MJ-xx）➢当幕墙系统类型繁多时，可在常规编号前添加数字区分。

比如：01-JD-01、01-JD-02......02-JD-01、02-JD-02......注意事项➢统一图框、统一标注样式（严格遵守公司制图标准）➢三维图、展开图、局部放大图的合理运用二、幕墙分格知识☺幕墙分类隐框幕墙框支承幕墙横明竖隐横隐竖明明框幕墙全玻幕墙落地大板吊挂大板点支承幕墙单钢管结构钢桁架结构拉杆结构玻璃肋点式拉索结构双层通风幕墙光电幕墙其它形式幕墙幕墙分类构件式单元式以面板安装形式（受力状态）划分☺幕墙分类分格形式➢自由组合型：活泼自由，给人以动感☼主要幕墙类型(以面板种类划分)：(整体效果)◆石材幕墙☺幕墙效果形式（竖向型）一般在较矮的楼房进行使用，较低的建筑不宜用横向线条进行装饰。

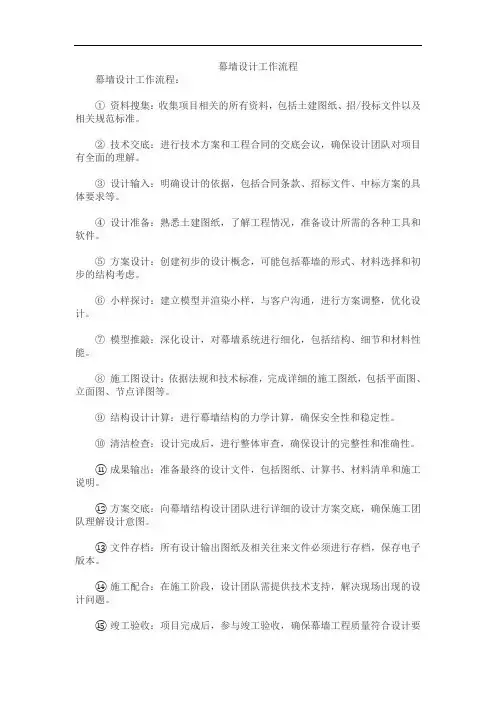

幕墙设计工作流程
幕墙设计工作流程：
①资料搜集：收集项目相关的所有资料，包括土建图纸、招/投标文件以及相关规范标准。

②技术交底：进行技术方案和工程合同的交底会议，确保设计团队对项目有全面的理解。

③设计输入：明确设计的依据，包括合同条款、招标文件、中标方案的具体要求等。

④设计准备：熟悉土建图纸，了解工程情况，准备设计所需的各种工具和软件。

⑤方案设计：创建初步的设计概念，可能包括幕墙的形式、材料选择和初步的结构考虑。

⑥小样探讨：建立模型并渲染小样，与客户沟通，进行方案调整，优化设计。

⑦模型推敲：深化设计，对幕墙系统进行细化，包括结构、细节和材料性能。

⑧施工图设计：依据法规和技术标准，完成详细的施工图纸，包括平面图、立面图、节点详图等。

⑨结构设计计算：进行幕墙结构的力学计算，确保安全性和稳定性。

⑩清洁检查：设计完成后，进行整体审查，确保设计的完整性和准确性。

⑪成果输出：准备最终的设计文件，包括图纸、计算书、材料清单和施工说明。

⑫方案交底：向幕墙结构设计团队进行详细的设计方案交底，确保施工团队理解设计意图。

⑬文件存档：所有设计输出图纸及相关往来文件必须进行存档，保存电子版本。

⑭施工配合：在施工阶段，设计团队需提供技术支持，解决现场出现的设计问题。

⑮竣工验收：项目完成后，参与竣工验收，确保幕墙工程质量符合设计要
求。
